Устройство бетонных перемычек

В современном строительстве многоэтажных жилых зданий (как офисных, торговых, так и жилых) задействовано огромное количество различных элементов. Среди них: бетонные плиты, плиты перекрытий, лестничные марши и площадки, ЖБИ ступени, сваи и пр. Одной из важных конструкций любой монолитной постройки являются железобетонные перемычки. Данные элементы служат опорой для стен, а так же фиксируют дверные и оконные проёмы. Данная продукция ЖБИ отличается своей прочностью и долговечностью. Составляющие железобетонных перемычек (металл и бетон), благодаря своим свойствам, функционируют в отличном тандеме: металл не боится растяжения, однако уязвим при сжатии, бетон же наоборот – может нести любые сдавливающие нагрузки, но будет подвержен разрушению при растяжении. Благодаря данным свойствам, устройство перемычек железобетонных конструкций отличается особой прочностью (надёжен при любых видах нагрузки), огнестойкостью, устойчив к любым перепадам температур (от минус 30 до плюс 60 градусов) и другим воздействиям окружающей среды. Данная единица ЖБИ может быть задействована при постройке любых сооружений.

Устройство перемычек железобетонных

 изготавливается соответственно ГОСТу 948-84 с.1.038.1-1 в.1., а каждое изделие утверждается сертификатами и паспортами качества. Для выпуска данного объекта, в производстве используется напряженный железобетон не ниже класса, чем В15. Как правило, в процессе изготовления перемычек используется бетон марки М250. Бетон же, являющийся исходным сырьём для изготовления железобетонных перемычек, устойчив к резким изменениям температуры и может обладать морозостойкостью в пределах от F-35 до F-200. Бетон марки М250 также отличается высоким коэффициентом жесткости, устойчивостью к механическим перегрузкам и образованию трещин. Данный материал так же характеризуется высокой сейсмоустойчивостью (конструкции, построенные с использованием данного класса бетона выдерживают землетрясения силой до 7 баллов). В принципе, строительство железобетонных перемычек допускает использование бетона и других марок, отличающихся меньшей плотностью. Однако данное решение принимается с учётом климатической среды в регионе строительства и общих условий эксплуатации будущего здания.

В зависимости от вида возводимой конструкции, процедура армирования железобетонных перемычек может производиться продольной напряженной арматурой либо простой арматурой. Для этого используют нерифленый или рифленый стальной прут диаметром 0,4-0,6 мм. Ещё на стадии проектирования просчитывается допустимая нагрузка каждой единицы данного вида. Измерения производят в килограмм силах на метр. Так, различают простые железобетонные перемычки и усиленные (от 100 кг с/м до 3700 кг с/м).

В зависимости от внешнего вида и конструктивных свойств, железобетонные перемычки подразделяют на несколько видов. Так, по внешнему виду различают плитные и брусковые перемычки.

Плитные перемычки выпускаются в виде плоской плиты со следующими габаритами: длина от 1030 до 4800 мм, ширина от 120 до 250 мм, высота от 65 до 585 мм. Данный вид отлично переносит различные агрессивные воздействия окружающей среды и пригоден для применений в сейсмически неблагоприятных районах (выносит колебания амплитудой до7 баллов). Область применения данного вида ЖБИ перемычек: перекрытия внутренних оконных и дверных проемов (при максимальной ширине 3 м). Маркируются плитные перемычки сочетанием ПП.

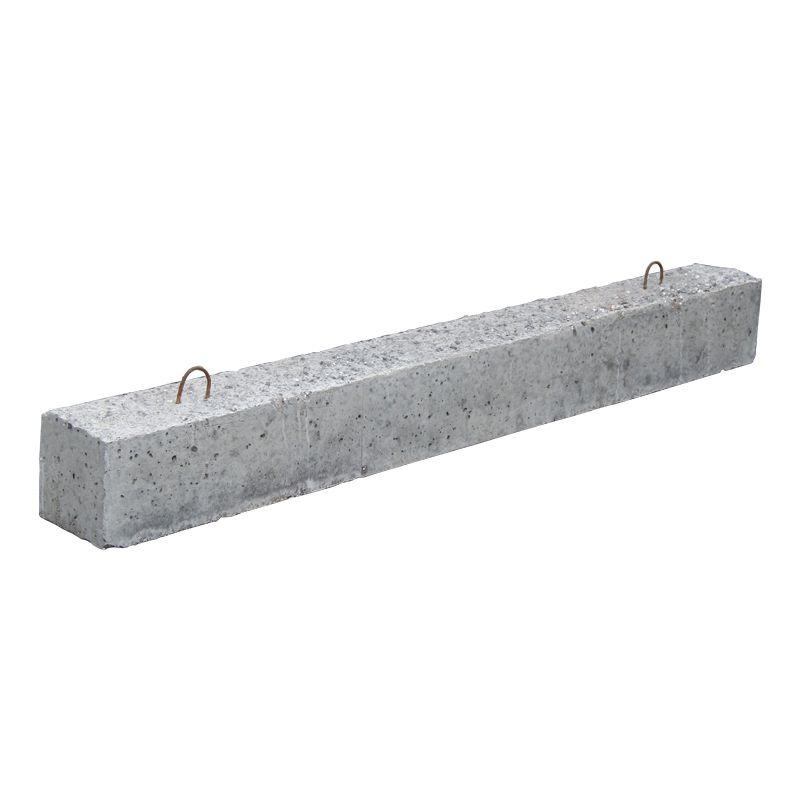

Брусковые перемычки являются более распространёнными среди всех видов ЖБИ единиц. Они имеют прямоугольную форму и следующие габариты: длина от 1 до 6 метров, ширина до 250 мм, толщина от 6,5 до 29 см. Такое

устройство перемычек железобетонных отличается высоким коэффициентом прочности (они выдерживают колебания амплитудой до 9 баллов). В маркировке данные изделия обозначаются сочетанием ПБ.

Помимо основных видов перемычек, различают арочные (находят применение в процессе сборки дверных декоративных и оконных проёмов), балочные (предназначены для устройства опоры и примыкания плит перекрытий), фасадные (имеют своим предназначением перекрытие входных проёмов, название своё данные перемычки заслужили тем, что находятся они на внешней части здания).

Учитывая конструктивные свойства перемычки, различают стандартные и усиленные (относительно оптимальной величины несущей нагрузки перемычки). Последние используются в постройках с толстыми стенами и способны выносить нагрузку намного большую, чем стандартные. ЖБ перемычка помимо своего веса должна выдерживать вес всей кладки, которая находится над ней и тяжесть перекрытий (если речь идёт о несущих перемычках). Так, к примеру, перемычка, рассчитанная на вес менее 800 кгс/м, – не подходит для установки на нее перекрытий. Обычно, перемычка должна быть способной вынести нагрузку в пределах от 100 кг*с/м до 3700 кг*с/м.

Устройство перемычек железобетонных должно так же рассчитывать опирание: при установлении перемычки размер опирания играет главную роль в прочности конструкции. Для несущих перемычек минимумом является 250 мм, для обычных размер рассчитывается в зависимости от размеров пролёта (пролет до 1, 5м – 125 мм; пролет до 1, 75м – 200 мм; пролет более 1, 75м – 250 мм).

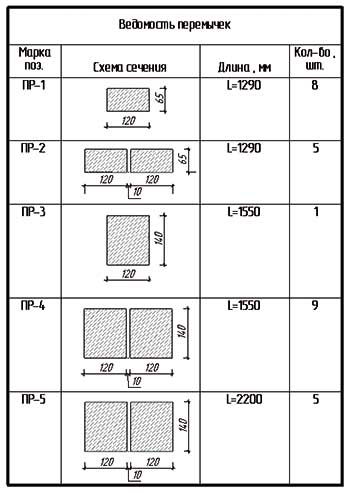

Существует ряд маркировок, расшифровывающих устройство перемычек железобетонных конструкций:

- 1ПБ-10-1п перемычка брусковая железобетонная
- 1ПП-22-3п жб перемычка плоская
- Первая цифра - порядковый номер поперечного сечения перемычки
- ПБ, ПП, ББ тип жб перемычки
- Вторая цифра - длина в дм.
- Третья цифра - допустимая нагрузка кН/м (кгс/м)
- П - присутствие монтажных петель

Устройство бетонных перемычек и кирпичных стенах

Выполняются горизонтальными рядами кирпича; под нижним рядом кирпича в слой раствора толщиной не менее 1,5

см закладывают пачечную или круглую арматурную сталь (3—4 прута диаметром 5—6 мм). Назначение арматуры — поддержать кирпичи от выпадения. Арматура покрывается цементным молоком и укладывается.

Неармированные плоские (рядовые) кирпичные перемычки

Неармированные перемычки не применяются (без принятия особых конструктивных мер) в зданиях:

  • 1) сейсмических районов;
  • 2) подверженных значительным вибрациям;
  • 3) основанных на плывунах, лёссовых, насыпных и тому подобных грунтах.

Расчетная длина перемычки — проем в свету; строительная длина — ширина проема + 25 см с каждой стороны;
высота перемычки— от верха проема до низа балок перекрытий (не менее 5—6 рядов кирпичной кладки). Наибольший пролет в свету неармированных рядовых перемычек—2,25 м.

В пределах строительной высоты (5—6 рядов) кладка перемычки ведется на цементном или смешанном растворе марки не ниже «30». При кладке стен на известковом растворе промежуток между строительными длинами соседних перемычек (над простенками) на высоту перемычки ведется на одном растворе с кладкой перемычек, образуя пояс на одинаковом растворе.

Сборные железобетонные перемычки

Применяются для перекрытия оконных и дверных проемов капитальных каменных зданий; пролет до 2,25м (внутренние размеры в четвертях).
Деление перемычек на брусковые и плитные.
Арматура — обычная, сварная, сетчатая из холодно­тянутой проволоки, крученая, витая и т.п. Армирование перемычек производится круглой сталью марок СТ-3 и СТ-ОС (при прочности бетона на сжатие R= ПО кг/см2).

Толщина защитного слоя (бетона) для перемычек, не несущих нагрузку от перекрытий, — 10 мм, несущих нагрузку от кладки  перекрытий и пр. — 20 мм.
Коэфициент запаса прочности перемычек на изгиб: несущих равномерно распределенную нагрузку от кладки над ними не < К — 1,6; несущих нагрузку от кладки перекрытий и пр. — не < К = 1,8.

Хранение и транспорт

Перемычки необходимо хранить в штабелях; между горизонтальными рядами, на расстоянии 0,3—0,4

м от их концов, укладывать деревянные прокладки.

При высоте опор более 2,5 м необходимо найденную величину пят свода увеличить на 1/6; при нагруженных опорах или выпускных пятах арок указанные размеры можно уменьшить.

Перемычки железобетонные своими руками | Строительный портал

При строительстве любого дома возникает необходимость использования железобетонных перемычек. Можно их заказать или сделать самостоятельно. Но учитывая цену железобетонных перемычек, предпочтительнее выбрать второй вариант. Безусловно, многим кажется, что заводские изделия являются более удобными или надежными, но сделать качественные перемычки своими руками довольно просто. К тому же вы значительно сэкономите свои средства, поскольку платить придется только за материалы. В этой статье мы рассмотрим технологию самостоятельного изготовления перемычек.

Содержание:

  1. Виды железобетонных перемычек
  2. Методы изготовления железобетонных перемычек
  3. Изготовление опалубки для перемычки
  4. Утепление железобетонной перемычки
  5. Армирование железобетонной перемычки
  6. Процедура укрепления опалубки
  7. Заливка формы бетоном
  8. Нормативы установки перемычек
  9. Советы при изготовлении перемычки

Виды железобетонных перемычек

Железобетонные изделия широко применяются в строительной индустрии. Благодаря прочности, долговечности и разнообразию они находятся на первых местах среди сегодняшних материалов для строительства. Перемычки из бетона занимают высокое место среди остальных железобетонных изделий, несмотря на небольшой размер и вес. Без перемычек вы не сможете сконструировать ни один дом из бетонных и пенобетонных камней, кирпича и т.д. Армированные железобетонные перемычки необходимы для опоры и той части, которая находится над проемом двери или окна. Они применяются для перекрытия оконных и дверных проемов в блочных, каменных и кирпичных стенах.

Простая технология производства железобетонных перемычек дает очень эффективные результаты. Это обусловлено тем, что бетонный состав заливается в опалубку с заранее уложенной стальной арматурой. Металлическая арматура принимает тяжести на различные изгибы и растяжения, а бетонная арматура - на сжатия.

Перемычки могут быть арочными, стальными, кирпичными, армокирпичными и т.д.
Существует несколько видов - брусковые, сборные, оконные и несущие перемычки. Они изготавливаются из бетона тяжелой марки и обозначаются соответственными буквами, где указаны длина, расчетная нагрузка и типоразмер.

Железобетонные сборные перемычки являются наиболее популярными. Они маркируются обозначением ПР и состоят из классических брусков железобетона и плит. Такое свойство, как сборность, является огромным преимуществом, поскольку в ходе кладки вы можете установить перемычку и продолжить делать кладку. Пилить кирпич и выводить ряды необязательно, за счет модульности размеров перемычки.

Оконные перемычки из бетона используются для перекрытия оконных проемов. Этот вид широко применяется в кирпичных постройках, но также может использоваться в постройках из натурального или искусственного камня.

Несущие железобетонные перемычки используются при необходимости закрытия проемов несущих стен. Усиленные железобетонные перемычки нужны для принятия нагрузок от плит перегородки. Несущие балки принимают нагрузку только от стены, расположенной над проемом. Прогонами называют перемычки больших размеров, а ригелями - горизонтально-расположенные балки с полкой, которая необходима в качестве основы, на которую будут упираться вышестоящие конструкции. Как и все остальные виды, они широко применяются в строительстве разных объектов.

Существует еще один вид железобетонных перемычек. Это карандаши - тонкие несущие перемычки, которые часто используются в межкомнатных перегородках толщиной 120 миллиметров. Также они часто задействуются в проемах для дверей. Наиболее популярными являются перемычки для проемов окон и дверей.

Методы изготовления железобетонных перемычек

Для изготовления железобетонных перемычек вам понадобятся следующие материалы - арматура, уголки, доски, гвозди, бетономешалка (не обязательно), обвязочная проволока, цемент, щебень и песок для бетонного состава. Вам могут потребоваться и другие материалы, которые вы можете использовать по желанию. Прежде чем начинать работу, необходимо подобрать правильный вид перемычек.

Для маленьких зданий с легкой конструкцией можно использовать обыкновенные перемычки для дополнительной экономии. Также их следует задействовать в случаях, когда своды перекрытия всех этажей делают упор на армированные пояса, которые сами принимают нагрузки и распределяют их равномерно.

Давайте рассмотрим технологии изготовления железобетонной перемычки своими руками. Можно залить перемычку сразу над проемом или изготовить сначала на земле, после чего монтировать ее в проем. Вы можете использовать более удобный вариант. Если вам больше понравится первый метод, придется повозиться с устройством опалубки, если второй - поднимать и монтировать уже сделанную перемычку самостоятельно.

Последний вариант является более тяжелым, возможно придется нанимать кран для подъема. В этом случае необходимо изготовить даже две перемычки, ширина которых равняется 150 миллиметров. При этом толщина забутовочной кладки составляет 300 миллиметров - 100 миллиметров утеплителя и пеноблок.

Изготовление опалубки для перемычки

Но если вы отдалите предпочтение первому методу - заливке перемычки уже в проеме, то сэкономите свои силы, деньги и время. Дополнительном плюсом можно назвать то, что в этом случае понадобится только одна перемычка. Установка опалубки может вызывать некоторые вопросы, но мы попытаемся ответить на них.

Опалубка для железобетонной перемычки должна надежно крепиться и удерживать внутри довольно тяжелый бетон. Форму можно сделать из деревянных досок, из которых следует создать щиты. Их толщина должна составлять 20-25 миллиметров. Доски необходимо скреплять саморезами или гвоздями. Рекомендуется использовать саморезы и вкручивать их шуруповертом. После применения вы сможете легко разобрать опалубку, просто выкручивая саморезы.

Для начала следует установить в проем горизонтальный щит, который будет упираться на подпорки. Вы можете разместить его в один уровень с заполняющей кладкой или слегка выйти за ее пределы. Если щит будет немного выходить за пределы кладки, он должен устанавливаться на нее сверху, а не с боку.

На горизонтальный щит в опалубку необходимо положить арматурную сетку. После этого вертикальный щит следует закрепить саморезами. При заливке для лучшей устойчивости щита его можно привязать к укладочной сетке при помощи вязальной проволоки. Ее нужно обязательно натянуть. Этот способ не позволит щиту перемещаться из-за бетонной нагрузки, и он будет хорошо крепиться к окну.

Утепление железобетонной перемычки

Между перемычкой и лицевой кладкой необходимо положить утепляющий слой. В качестве утеплителя вы можете задействовать минеральную вату, которая подходит и для утепления стен. В любом случае толщина утеплителя должна составлять около 100 миллиметров. Утеплитесь следует положить в опалубку и залить бетоном.

Если вы будете использовать минеральную вату, будущее окно будет упираться в ее поверхность. При этом заполнение стыка установочной пеной не даст полной гарантии устойчивости рамы. Поэтому откосы оконного проема необходимо заложить заполняющим кирпичом, чтобы окно упиралось в него и после этого надежно закрепилось монтажной пеной.

Стоит отметить, что при использовании на откосах забутовочной кладки откосы придется утеплить еще раз. Если вы не хотите создавать лишних хлопот и не хотите наносить повторный слой, можно использовать немного другой способ утепления перемычки. Он также является надежным и даже более простым. Для этого можно задействовать экструдированный пенополистирол вместо минеральной ваты.

Этот утеплитель известен более прочной поверхностью. Толщина его листов должна составлять около 30 миллиметров. При установке окна промежуток между рамой и утеплительным материалом стоит заполнить пеной, которая будет упираться в твердую плоскость утеплителя и надежно фиксировать окно в проеме. В этом случае вы можете не использовать дополнительный слой утеплителя.

Армирование железобетонной перемычки

Диаметр арматуры будет зависеть от типа изделия – плитная или брусковая железобетонная перемычка. Для нашего случая можно использовать обыкновенную арматуру, которая воспринимает небольшие нагрузки и является ненесущей. Этот вид можно использовать из-за применения армированного пояса и легкой конструкции крыши.

Для нашей перемычки можно воспользоваться сеткой арматуры из двух нитей. Ее диаметр должен составлять 6-8 миллиметров. Приготовленную арматуру следует уложить вдоль перемычки. Прутья арматуры необходимо скрепить вязальной проволокой. Для соединения арматуры не требуется применять сварку. В конце у вас получится сетка, по виду похожая на приставную лестницу.

Процедура укрепления опалубки

Когда вы будете устанавливать горизонтальный щит опалубки, следует воспользоваться подпорками. Многие строители пренебрегают этим правилом и не принимают во внимание довольно большой вес бетона, который составляет приблизительно 2,5 тонн на метр кубический. Когда раствор будет заливаться в форму, он может прогнуть щит или сместить его, что скажется на форме будущей перемычки, которую уже невозможно будет переделать.

Поэтому лучше заранее позаботиться о надежной форме и ее устойчивой конструкции. Когда будете закреплять подпорку, необходимо расположить ее по центру проема, поближе к окну. В этом случае внутренний край будет закреплен к вертикальному щиту, поэтому не сможет провиснуть.

Заливка формы бетоном

Для заливки можно использовать бетон с маркировкой 200. Чтобы его приготовить, вам понадобится цемент, щебень и песок в пропорциях 1:2:5. Рекомендуется предварительно промыть щебень и очистить его от засохшей грязи, а песок хорошенько просеять. Для приготовления бетона очень важно использовать свежий цемент, тогда бетон получится более прочным.

Сначала смесь необходимо перемешивать в сухом состоянии, затем добавить воду. Стоит отметить, что от качества перемешивания зависит качество получаемого бетона. Вы можете перемешивать состав вручную обычной палкой или воспользоваться бетономешалкой. Когда вы будете заливать раствор, арматуру следует немного приподнять над горизонтальным щитом.

Это делается для того, чтобы в дальнейшем она полностью утонула в бетоне и не выглядывала наружу. Поэтому положите осколки кирпича (20 миллиметров толщиной) под арматурную сетку и начинайте заливать бетонный раствор. Когда бетон полностью застынет, вы можете приступать к установке стены над формой.

Если вы можете выбирать, желательно сделать четверть в окне. Такой подход является красивым и практичным. Это позволит защитить ваше помещение от сквозняков, холодного воздуха и спрятать щели с установочной пеной. Размеры четверти должны равняться 5 сантиметрам сверху окон и по бокам. Снизу - в месте установки подоконника размер должен быть 2 сантиметра.

Нормативы установки перемычек

Для укрепления проемов во внешних несущих стенах необходимо задействовать только укрепленные перемычки из бетона самых тяжелых марок. Они должны быть упрочнены арматурой из напряженного металла. Каждый вид перемычки, будь то усиленная или плитная железобетонная перемычка, и типоразмер рассчитаны на определенные нагрузки, которые должен выдержать элемент. Очень важно строго соблюдать допустимую глубину опоры перемычки.

Величина стены должна обязательно соответствовать ширине оконного или дверного проема. К примеру, для проема, ширина которого начинается от 1500 миллиметров, глубина опоры должна составлять около 125 миллиметров. Если ширина до 1800 миллиметров, норма глубины должна составлять около 200 миллиметров. Если ширина от 1800 миллиметров, норма глубины должна составлять не менее 250 миллиметров.

Очень часто причиной неустойчивости железобетонной перемычки становится выбор не того вида или нарушение правил установки. Если в процессе строительства дефект не обнаружился и после его завершения облицовочная кладка начала смещаться или на стенах появились трещины, значит, в процессе строительства был допущен брак. Перемычка из бетона для несущей стены могла не выдержать нагрузки.

Также могло произойти разрушение из-за тяжести перемычки наружной облицовочной кладки. В последнем случае можно исправить дефект. Для этого необходимо разобрать бетонную кладку и сделать другую перемычку. А вот первый случай исправить уже невозможно. Здание необходимо перестроить, поскольку оно является небезопасным для проживания.

Советы при изготовлении перемычки

При создании железобетонных перемычек нужно строго следовать технологии, которую мы описали выше. Но, кроме того, необходимо обратить внимание на некоторые тонкости и нюансы этого рабочего процесса:

  1. Обязательно придерживайтесь размеров железобетонных перемычек. Высота перемычки из бетона должна быть не более 1/20 длины проема, а ширину рекомендуется делать по ширине стены, чтобы лишние уступы отсутствовали.
  2. При самостоятельном изготовлении диаметр арматурной сетки должен равняться 14 миллиметрам. Тогда железобетонный пояс будет довольно прочным.
  3. Нижнюю часть опалубки и распорку рекомендуется снимать через 25 дней, чтобы бетон мог окрепнуть окончательно.
  4. Желательно использовать только купленные перемычки или изготавливать их при помощи опалубки. Этот подход является более профессиональным и надежным.
  5. Лучше производить заливку перемычки, когда ее верхняя часть будет стоять в один уровень с верхом последнего положенного кирпича, газоблока и т.д. Такой метод позволит вам продолжать кладку без перепадов.
  6. Когда вы будете заливать раствор в опалубку, хорошо утрамбуйте его во избежание появления пустот.
  7. Если вы не можете определиться с видом перемычки для вашей постройки, лучше проконсультироваться с профессионалом.
  8. Перемычки следует подбирать по типу тяжести, которую они могут воспринимать. Вы можете заливать их уже в проеме. Такой подход сэкономит ваши финансы и время.
  9. При изготовлении железобетонных перемычек для окон желательно делать окна с четвертью.
  10. Для проемов окон и дверей рекомендуется выбрать обыкновенные ненесущие перемычки. Для этого необходимо заранее приготовить армированные пояса и конструктивные элементы небольшого веса.

Как видите, изготовить железобетонные перемычки самостоятельно вовсе не сложно. К тому же вы можете выбрать один из двух вариантов производства, описанных выше. Главное заранее просчитать количество необходимых материалов и приготовить их. При внимательном соблюдении технологий и нормативов строительства у вас получится прочная, надежная и долговечная перемычка. Мы желаем вам сделать качественную перемычку из железобетона, которая будет радовать вас долгое время!
