Откатные ворота – 83 фото вариантов установки основных систем

Опубликовано: 11.08.2017

В настоящее время в интернете имеется большое количество фото откатных ворот, которые предлагают приобрести различные компании для установки не только на промышленных объектах, но и частном домостроении. При этом, многие имеют возможность изготовить их собственными руками.

Все необходимое для монтажа

Как сделать откатные ворота, и какой инструмент и материалы потребуется для достижения поставленной задачи. Из инструментов вам потребуется:

• Лопата.
• Сварочный аппарат.
• Болгарка.
• Топор.
• Строительный уровень.
• Рулетка.
• Шуруповерт.
• Молоток.

Стоит отметить, что все инструменты, перечисленные выше, имеются обычно у любого мастерового хозяина в доме, исключение может составлять сварочный агрегат. Но и его при необходимости можно арендовать у знакомых или приобрести в магазине.

Дальнейшая подготовка

Подготовив для монтажа ворот инструмент, нужно подсчитать какие и в каком количестве нужны материалы, и в какую сумму обойдется монтаж откатных ворот своими руками. А так же составить подробные чертежи откатных ворот, которые вы планируете в будущем установить.

За основу лучше взять стандартные ворота с шириной проема в четыре метра, а высотой в два метра.

Все необходимое без особых проблем, включая комплектующие для откатных ворот, возможно, приобрести в магазинах строительных материалов или на оптовых базах.

Монтажные работы

Монтаж таких ворот нужно начать осуществлять с создания основы для «закладной». Ее длина должна составлять половину ширины проема, то есть два метра. К ней так же необходимо приварить с помощью электросварки примерно девять-десять единиц металлической арматуры длиной чуть более метра и диаметром 14 миллиметров.

Далее выкапывается яма глубиной один метр. После чего замешивают бетон и устанавливают с его помощью «закладную».

Затем необходимо дождаться высыхания бетона и приготовить для дальнейшей работы нужную фурнитуру. После этого, по продуманной вами схеме откатных ворот, изготовить каркас с помощью сварочного аппарата и другого приготовленного инструмента.

Установка ворот

Для начала при установке откатных ворот необходимо смонтировать специальные роликовые каретки, на которые после этого установить сами ворота. Далее используя уровень, необходимо четко выставить конструкцию.

Из квадратного профиля размером 6Х3 сантиметров изготавливают закладные для другой комплектации. Затем к прутам, выведенным из столбов, крепят роликовые улавливатели.

На конце направляющей монтируется ролик, имеющий специальные зажимы, и закрывающийся с двух сторон заглушками из резины.

Последними монтируются роликовые каретки, после чего можно переходить к следующему этапу.

Монтаж автоматики

Для начала еще раз глянем на эскиз откатных ворот и определяем место для монтажа электропривода. Затем возьмем основание и установим на него привод. После этого разметим место монтажа и установим туда основание, обварив его при помощи электросварки.

Теперь можно прикрутить электрический привод к основанию. Монтируем зубчатую рейку к конструкции ворот.

На рейке устанавливают концевые выключатели, которые встречаются двух основных видов, либо механического, либо магнитного типа.

Далее устанавливается привод, с использованием подробной инструкции производителей. Можно приступать к тестированию, система работает отлично, если есть сигнал.

В случае появления препятствия на его пути, такого как автомашина, животное или человек, ворота сразу же откатываются назад.

Иногда по желанию хозяина, с левой стороны ворот при помощи саморезов закрепляется сигнальная лампочка, но это не обязательное требование.

Следует помнить, что автоматику на откатные ворота, возможно, монтировать только в том случае, если они без всяких помех двигаются на рельсе.

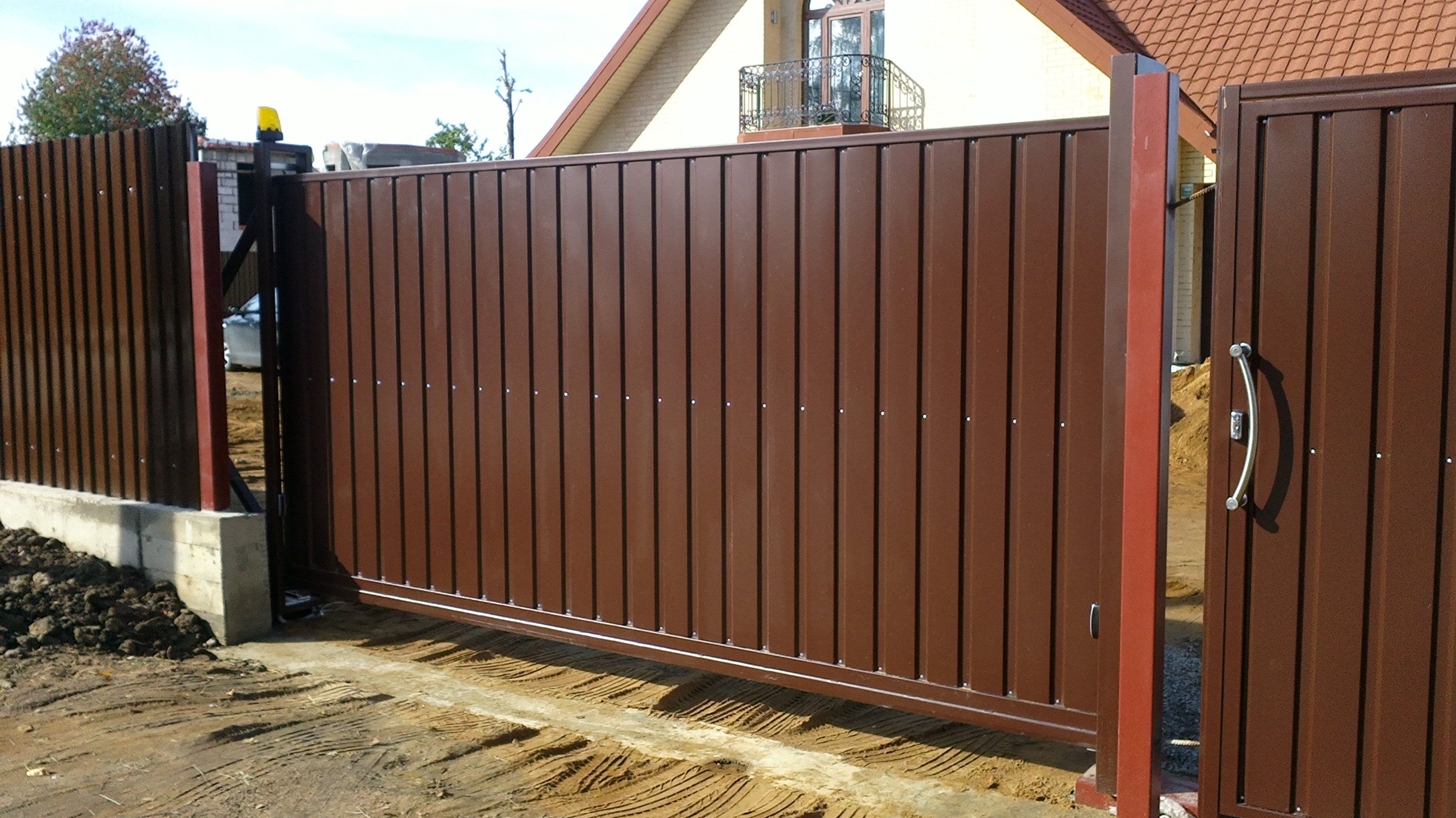

Фото откатных ворот

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, – самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Форд Эксплорер 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра.

Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.

фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, – Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем

кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора – 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное – 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам,

верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО – высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
• Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО – высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
• Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО – высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
• Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС – высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют “направляющим рельсом”). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, – их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот.

Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 – 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес – треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса – слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.

 Итог: если противовес «квадратный» – то в принципе хватит и 1/3 проема. Если «треугольный» – то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже – основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний – монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на “принимающем” столбе. Роль уловителя – удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в “нижний улавливатель” (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку “нижнего улавливателя”, снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или “направляющий рельс”), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками – элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

• точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
• регулировки высоты установки ворот относительно земли (в пределах 5 см)
• возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота – тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине “противовеса” ворот. Т. е. при ширине проема ворот в 5 метров и ширине “противовеса” 2,5 метра, длина закладной может быть примерно 2,3 – 2,5 метра. Для установки привода с электродвигателем в будущем, – приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут “гулять” на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент – непосредственно под закладную, либо два раздельных, один из которых – под закладную, второй – под “принимающий” столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы – нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) – оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая “парусность” и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать “П”-образные столбы или обычные – тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем “П”-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали “П”-образные. “П”-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, – фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, – внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, “увеличите рычаг” и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	“МИКРО”	60х55 мм
до 500 кг	до 5 метров	“ЭКО”	70х60 мм
до 800 кг	до 7 метров	“ЕВРО”	90х75 мм
до 2000 кг	до 12 метров	“МАКС”	130х135 мм





Возможно Вам будет также интересно:

• Каркас откатных ворот

  Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

• Автоматика для откатных ворот

  Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

• Ворота с калиткой или калитка отдельно?

  Калитка в воротах? Все «За» и «Против». Какая калитка лучше – отдельная или встроенная в ворота? Если попытаться перечислить все аргументы в пользу …

• По-настоящему необычный забор – зеркальный забор

  Если захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что …

• Столбы для забора. Без ошибок строим забор своими руками

  Забор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по …

10 простых и лучших конструкций раздвижных ворот для дома

Не во всех домах есть роскошь больших ворот дворцового типа. Имея ограниченное пространство, мы хотели бы, чтобы ворота подходили по площади как перчатка, но в то же время выглядели величественно. Именно здесь откатные ворота имеют ключевое значение. В отличие от обычных ворот, эти откатные ворота просто скользят по рельсу, не блокируя дорогу.

Это еще не все! Они довольно просты в установке и эксплуатации, с минимальным ручным вмешательством. Даже если у вас неровная поверхность или крутой склон, откатные ворота работают как часы. Эти чудеса инженерной мысли — лучший выбор за ваши деньги, и мы настоятельно рекомендуем вам проверить их для вашего дома. Вот более подробная информация о типах, советы по покупке со списком 10 последних дизайнов раздвижных ворот в 2020 году.

Что такое раздвижные ворота?

Откатные ворота передвигаются по рельсу, обычно закрепленному на земле. В отличие от обычных распашных ворот, эти ворота перемещаются в горизонтальном направлении. Вы можете выбрать конструкцию откатных ворот с ручным управлением или автоматизированные системы, которые работают на двигателе и передатчике, управляющем движением ворот.

Какие существуют типы раздвижных ворот?

В зависимости от места установки и доступного бюджета вы можете выбрать один из трех популярных вариантов откатных ворот:

• Откатные ворота : Эти ворота передвигаются по рельсам с помощью колес или роликов. Они идеально подходят для дома и коммерческих помещений. Однако рельсы имеют высокий износ и требуют регулярного обслуживания.
• Консольные раздвижные ворота : Если у вас есть препятствие на земле, где невозможно установить нижние поручни, подойдет консольный вариант. Они работают на двух комплектах роликов, которые крепятся к стене.
• Телескопические раздвижные ворота: Эти ворота идеально подходят, если у вас ограниченное пространство, но вы хотите, чтобы они были широкими, чтобы облегчить движение. Они работают в телескопическом режиме, используя компоненты, которые перемещаются с одинаковой скоростью.

На что следует обратить внимание перед покупкой откатных ворот для дома:

Перед покупкой откатных ворот для дома мы рекомендуем вам следовать этим советам экспертов:

• Размеры: Первый шаг к покупке ворот – это знать их правильность измерения. Измерьте длину и высоту ворот, которые вам нужны, чтобы обеспечить лучшую посадку.
• Бюджет: Теперь проанализируйте свой бюджет, чтобы узнать лимит расходов. Ищите подходящие варианты в этом ценовом диапазоне.
• Материал: Всегда нужно покупать материал хорошего качества, который стоит своих денег. Не соглашайтесь на дешевые вещи, даже если они недорогие. Всегда разумно потратить немного больше, чтобы получить долговечные материалы.
• Тип: В зависимости от ландшафта выберите один из вышеперечисленных типов откатных ворот.
• Привлекательность: Наряду с функциональностью выберите дизайн, который повысит привлекательность вашего экстерьера и создаст впечатляющий вид!

Вот наши 10 простых и современных дизайнов раздвижных ворот с картинками. Давайте посмотрим на них.

1. Дизайнерские раздвижные ворота:

Оцените эти полностью функциональные алюминиевые раздвижные ворота с дизайнерским оттенком. Наряду с защитой вашей собственности, ворота также обеспечивают минимальную видимость снаружи. Вы просто заглядываете в проемы ворот, чтобы решить, хотите ли вы предоставить или ограничить доступ. Это ли не креативная идея?

• Дизайн: Дизайнерские раздвижные ворота.
• Материал: Алюминий.
• Цвет : Черный.

2. Раздвижные главные ворота Дизайн:

Взгляните на эти потрясающие главные ворота для вашего дома, которые обязательно вызовут трепет у ваших посетителей! Это неотразимое сочетание первоклассности дерева и легкости раздвижных ворот! Деревенские деревянные панели поддерживаются металлическим каркасом, который продлевает срок службы и снижает вероятность повреждения!

• Дизайн: Раздвижные главные ворота.
• Материал: Металл, Дерево.
• Цвет: Черный.

3. Автоматические раздвижные ворота Исполнения:

Автоматические раздвижные двери сегодня пользуются большим спросом! Многочисленные преимущества этих дверей включают простоту эксплуатации, сокращение ручного труда и высочайший уровень безопасности. Кроме того, это крутая идея — иметь дверь, которая открывается сама по себе с помощью датчиков движения. Цена этих дверей высока, но они того стоят!

• Модель: Автоматические откатные ворота.
• Материал: Железо.
• Цвет: Черный.

Подробнее: Дизайн ворот для дома

4. Стальные раздвижные ворота:

Взгляните на эти блестящие серебристые ворота! Спорим, вы не сможете пройти мимо, не остановившись, чтобы оценить это. Визуально привлекательные ворота имеют уникальный дизайн, который выглядит как металлическая корзина, если смотреть под углом. Эти двойные раздвижные ворота могут защитить ваш дом от прямых взглядов без ущерба для вашей эстетики.

• Дизайн: Стальные раздвижные ворота.
• Материал: нержавеющая сталь .
• Цвет: серебристый.

5. Дизайн раздвижных железных ворот:

Приготовьтесь сказать «Вау!» этим гигантским воротам! Сделанные из цельного железа ворота украшены захватывающими дух завитками снаружи. Когда дверь скользит внутрь, твердая часть уступает место, открывая только предназначенную область. Таким образом, вы можете выбрать любой из образов. Мы упоминали, что через эти ворота практически невозможно пробиться?

• Дизайн: Железные раздвижные ворота.
• Материал: Железо.
• Цвет: Коричневый.

6. Раздвижные ворота MS Дизайн:

Взгляните на эти раздвижные ворота MS, где MS означает слово «Моторизованный». Дизайн получил свое название от использования автоматической системы, работающей от двигателя. Одностворчатые откатные ворота не только эстетически привлекательны, но и достаточно удобны в эксплуатации. Вы можете настроить внешний вид в соответствии с вашими требованиями.

• Модель: Откатные ворота с электроприводом.
• Материал: Железо.
• Цвет: Бежево-черный.

Узнать больше: Простые конструкции двойных ворот

7.

Раздвижные ворота:

Это раздвижные ворота с электроприводом, которые идеально подходят для защиты вашей собственности. Дверь работает в консольном стиле, что позволяет легко устанавливать ее на любой местности. Простой, но продуманный дизайн ограничивает несанкционированный доступ, обеспечивая при этом доступ для наблюдения за внешними движениями.

• Дизайн: Раздвижные ворота.
• Материал: Железо.
• Цвет: Черный.

8. Коммерческие раздвижные ворота:

Не оставляйте камня на камне, когда дело доходит до защиты вашего коммерческого помещения. При интенсивных общественных движениях с обычными воротами просто нельзя рисковать. Вот где откатные ворота выгодны. Ворота действуют как линия контроля вашей собственности и гарантируют, что нежелательные люди или транспортные средства не войдут в зону!

• Дизайн: Коммерческие раздвижные ворота.
• Материал: Железо.
№
• Цвет: Зеленый.

9. Деревянные раздвижные ворота:

Если вы любите дикий дикий запад, у нас есть идеальные ворота для вас. Деревянные ворота, вдохновленные амбарным стилем, придают деревенский вид вашему экстерьеру. Этот дизайн представляет собой эклектичное сочетание традиционной классики дерева с внешним видом AvantGarde! Поместите его между стенами вашего комплекса и просто наслаждайтесь уединением внутри!

• Дизайн: Деревянные раздвижные ворота.
• Материал: Дерево.
• Цвет: Коричневый.

10. Раздвижные ворота на заказ Модель:

Познакомьтесь с этой художественной красотой, вдохновленной природой. Эти металлические раздвижные ворота представляют собой телескопическую модель, которая разворачивается в большую ветку листьев. Это сделанные на заказ ворота, вырезанные лазером, на которых изображена сцена стайки птиц на дереве.
