Нивелир картинки: 79 фото простых и сложных инструментов для строительства

79 фото простых и сложных инструментов для строительства

Для того чтобы пользоваться нивелиром самостоятельно, нет необходимости проходить специальные обучающие занятия либо закончить какое-либо высшее учебное заведение с геологическим уклоном.

Достаточно просто понять принцип работы, а так же изучить отдельные тонкости при работе с данным прибором. При этом овладев определенными знаниями по правильной эксплуатации нивелира, им можно производить самостоятельно различные замеры.

Методы геодезии на территории планируемой стройки

Во время работы по выставлению контрольных точек на определенных высотах главным условием считается найти одну главную точку, от которой будут браться все дальнейшие расчеты и замеры. Как правило, все замеры производятся при помощи специальной геодезической рейки, на которой имеются разные отметки.

Стоит отметить, что данная рейка изготавливается как правило из древесины, однако встречаются рейки сделанные из алюминия. Практически все рейки имеют стандартную длину от 3 до 5 метров, важной особенностью рейки является ее универсальность в эксплуатации.

Обычная рейка для нивелира имеет две основные разметки нанесенные с разных сторон, одна из которых имеет шкалу показаний в метрах, вторая сторона имеет шкалу показателей в дюймах.

Так же рейка оснащена специальной рукояткой для удобного использования при работе на заданной точке.

Следует отметить, что алюминиевые рейки имеют еще и дополнительный специальный уровень, в котором имеется жидкость с пузырьком. Первым делом сначала нивелиром необходимо тщательно исследовать местность, где будут располагаться дальнейшие строительные работы.

Методика работы нивелира

Нивелир это специальный прибор, предназначенный для определения правильных и достоверных координат по высоте. При этом за условную точку нужно взять определенную метку установленную на участке поверхности земли.

Методика работы нивелира состоит в том, что он указывает данные по высоте, по диагонали, поперечные. Поэтому от правильной разметки данных и их расчеты будет виден конечный итог строительных работ.

Таким образом нивелир имеет огромное значение для проведения разного рода строительных работ.

Конструкция и классификация стандартных нивелиров

Сам по себе нивелир имеет весьма элементарную конструкцию, где на его трех ножках находится оптико-механический прибор со встроенными оптическими линзами.

При этом в работе нивелира допускается минимальная погрешность данных. Следует отметить, что оптика данного прибора может быть двух типов, где рисунок может быть прямым либо перевернутым соответственно и измерительная рейка должна быть перевернутой.

Практически каждый нивелир имеет специальный датчик уровня, который облегчает работу специалиста. При этом специалист периодически обязан перепроверять показания полученных от датчика уровня.

Однако, наиболее точным прибором по праву является автоматический измеритель, который указывает показания с отклонением. Модель данного типа стоит значительно дороже, чем более простые аналогичные модели.

Так же весьма эффективен в работе нивелир с электронной системой измерения, как правило, их весьма хорошо использовать в проектировании масштабных строительных объектах.

При этом такой тип нивелира весьма сложно подготовить в рабочий режим и пользоваться им в процессе работы тоже не так-то и легко.

Как правило, маркировка имеет мм/км, но погрешность нивелира должна иметь допуск в пределах от 1 см на 1 км расстояния до строительного объекта.

Краткая инструкция по эксплуатации нивелира

Итак, на начальном этапе необходимо установить, а потом и закрепить штатив специальными винтами для крепления. Как правило, штатив монтируется в положение горизонталь. После установки штатива в нужном положении его можно зажимать крепежными винтами.

Далее необходимо произвести установку самого нивелира на штатив, после чего закрепляем нивелир крепежными винтами. После этого необходимо установить правильное значение пузырькового уровня, что сделать не так и просто.

Следующим важным шагом в процессе работы с нивелиром является монтаж оптики. После установки крепежа всех основных элементов необходимо производить фокусировку полученных замеров.

Сам процесс фокусировки проводится с использованием специальной рейки, при этом полученные результаты будут весьма точными.

Таким образом, понять суть работы нивелира довольно просто, необходимо лишь четко понимать принцип его работы. Использовать нивелир сможет практически каждый грамотный человек.

Поэтому, если у вас возникли какие-либо сложности в процессе установки или выбора нивелира, то можете посмотреть на яркие и красочные фото нивелира. Так же вы сможете найти всю необходимую и подробную информацию как пользоваться лазерным уровнем.

Безусловно лазерный нивелир это высокоточный прибор, однако он имеет весьма сложный процесс эксплуатации.

Все данные такого нивелира поступают при помощи точного оптического прибора это лазерный уровень. К тому же, в процессе работы с таким прибором необходимо знать много различных нюансов.

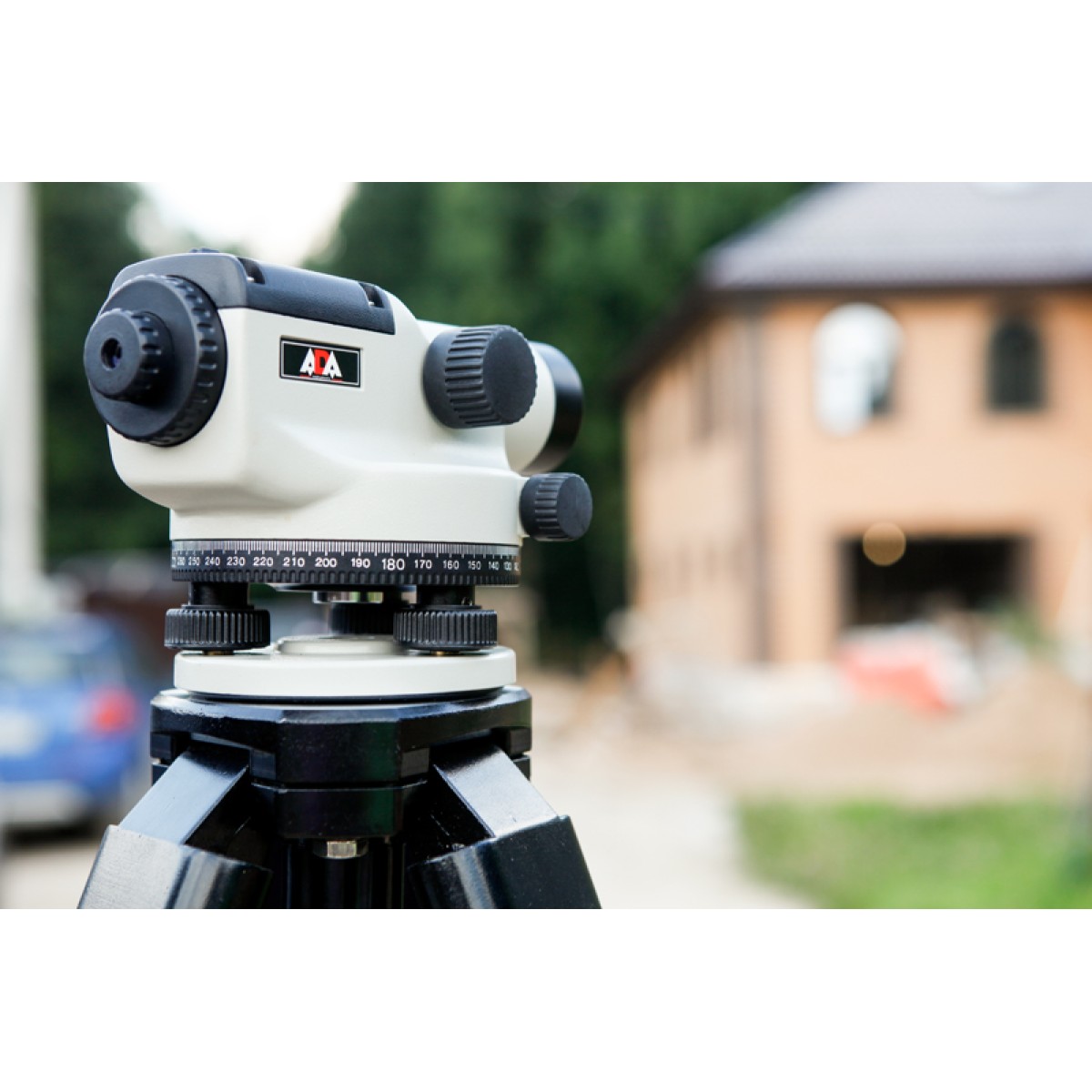

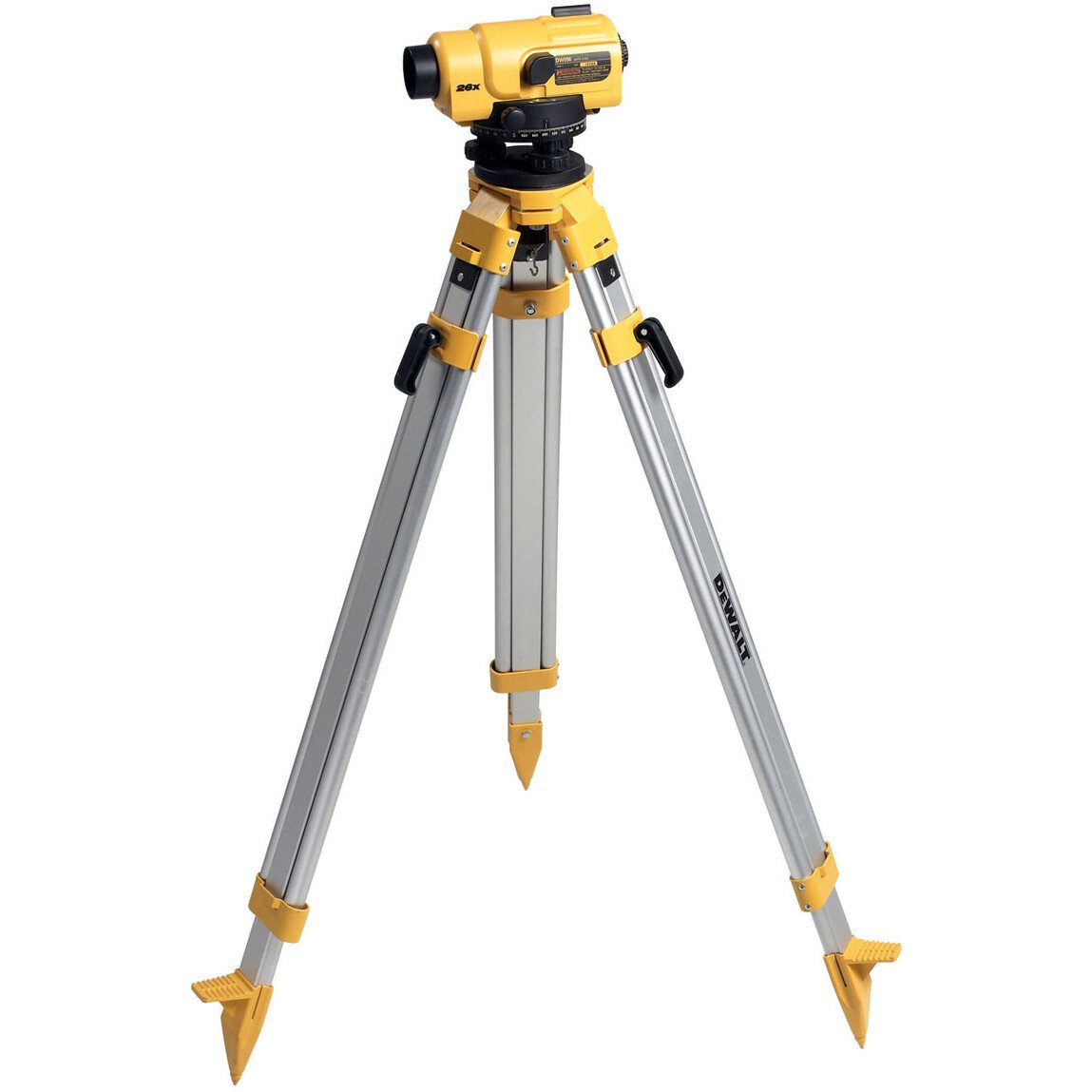

Фото нивелира



95 фото основных видов приборов и правила их примения

Строительный нивелир необходим для того, чтобы идеально выровнять углы, определить вертикали и горизонтали. Этот инструмент имеет давнюю историю. Раньше люди использовали различные приспособления, отвесы для выравнивания поверхностей, определения углов и пр.

Со временем появились строительные уровни. Теперь одним из самых популярных и точных инструментов стал лазерный нивелир.

Краткое содержимое статьи:

Характеристики и преимущества лазерных уровней

Основа такого нивелира — лазерный излучатель. С его помощью лазерный луч проецируется на поверхности. Теперь очень легко определить, есть ли отклонение от горизонтальной или вертикальной линии.

Точность лазерного уровня составляет порядка 99%. Поэтому при использовании таких нивелиров получаются идеально выровненные поверхности, выдерживается горизонтальное и вертикальное положение стен, перегородок, перекрытий.

Выделяют следующие основные достоинства лазерного нивелира:

• Минимальная погрешность при измерениях. Как уже было отмечено, точность измерений цифрового нивелира составляет 99% и более.
• Яркий и тонкий лазерный луч видно издалека, отметить нужную точку не составит труда.
• Прибор прост в использовании. С ним может работать каждый.
• Быстрота измерений.

Для проведения измерений и определения уровня отклонения от горизонтали и вертикали достаточно одного человека.

Лазер сам определит все точки, этот нивелир не нужно держать. Вы просто устанавливаете его на поверхность и он определяет все погрешности и отклонения.

Виды лазерных нивелиров

Производители лазерных нивелиров выпускают несколько разновидностей этих измерительных приборов.

Ротационные нивелиры. У измерителей такого типа присутствует вращающаяся головка с двумя лазерами. В результате вращения проецирование луча осуществляется сразу на 360°.

Точечные лазерные нивелиры. Основная особенность этого прибора — проекция луча на поверхность в виде точек.

Линейные нивелиры. Этот тип лазерных уровней — самый популярный. Именно линейных нивелиров продается больше всего.

Принцип действия — на поверхность проецируется линия. С помощью этого нивелира удобно выравнивать и вешать планки, карнизы и пр.

Комбинированные нивелиры. Измерительные приборы такого типа проецируют до 5 линий различного направления: наклонные, отвесные, линии, направленные вверх, вправо, влево, вниз от заданной точки.

Построители плоскостей. С их помощью определяют перепады высот, проектируют линии не только по вертикали и горизонтали, но и по диагонали. Также построитель плоскостей способен установить точки надира и зенита.

Как выбрать лазерный нивелир?

Сначала изучите характеристики нивелира. Вы должны сначала определиться, какой тип прибора вам необходим, а потом уже изучать конкретные характеристики той или иной модели.

Уточните, какую погрешность имеет лазерный нивелир. Чем меньше погрешность, тем лучше. Последние модели нивелиров имеют погрешность всего в полмиллиметра на 10 метров. Ротационные измерители уровня считаются самыми точными.

Дальность действия. Эту информацию пишут в инструкции к прибору, ее же можно найти на сайтах производителя или магазина строительного инструмента.

Когда вы изучаете характеристики ротационного устройства, обратите внимание на то, указан радиус или диаметр рабочей зоны измерителя. Замечено, что известные бренды даже занижают показатели размера дальности действия нивелира. И это лучше, чем завышенные цифры.

Характеристики лазерного луча. Это класс, длина волны, мощность. Эта информация содержится в паспорте на изделие. Наиболее распространены лазерные нивелиры с красным лучом длиной волны 635 Нм. Выпускают нивелиры с лазерным лучом зеленого цвета. Его длина равняется 532 Нм.

Самовыравнивание. Лучше купить нивелир, в котором предельный угол равен 5°. Обратите внимание и на время настройки компенсатора. Чем этот показатель меньше, тем лучше.

Отлично, если в нивелире присутствует отключение самовыравнивания. Оно нужно, если работаете на склоне или прибор необходимо передвигать.

Источник питания. Как пользоваться нивелиром, если мощности его питания хватает на небольшой промежуток времени. Модели лазерных нивелиров попроще могут работать на пальчиковых батарейках. Ротационным нивелиром батареек недостаточно. Они на аккумуляторах.

Более дорогие модели линейных и комбинированных лазерных нивелиров тоже используют аккумуляторный источник питания. Обратите внимание на емкость аккумулятора и время его подзаряда.

Температура, при которой может храниться и работать прибор. Чем больше температурный диапазон для использования лазерного нивелира, тем он универсальный. Нивелиры проверенных производителей нормально работают и при -20°С до +50°С.

Показатель защиты корпуса от внешних воздействий. IP54 — такая маркировка говорит о том, что нивелир можно эксплуатировать в условиях пыльного помещения или на открытом воздухе, где тоже пыльно. Чтобы уберечь прибор от повреждений при падении, используют демпферные накладки.

Комплектация лазерного нивелира. Обратите внимание на комплект дополнительных аксессуаров, продающихся с нивелиром.

Нужны ли вам все эти вещи? Если да, то выбирайте комплект из большого количества дополнений и устройств. Это могут быть штатив, пульт дистанционного управления, аккумуляторы, очки для более четкого видения лазерного луча и пр.

Компания — производитель. Наиболее известные бренды — это Bosch, Condtrol, Matrix, Карго. Бош — очень качественные нивелиры, но стоят дорого. Сейчас можно нарваться на подделку под известный бренд, поэтому нужно быть внимательным втройне при выборе нивелира.

Перед тем, как пойти купить лазерный уровень, посмотрите фото нивелира в интернете, изучите его характеристики и отзывы о нем. Только после тщательного изучения характеристик и возможностей прибора можно делать выбор в пользу той или иной модели.

Фото нивелира
