Фундаменты ленточные: Ленточные фундаменты

Виды фундаментов: ленточный, столбчатый, фундаментная плита

*Стоимость работ и материалов по фундаменту включает в себя все необходимые работы и затраты.

Виды часто используемого фундамента

 Строительство дома – это самый важный шаг в жизни каждого человека. Всю работу по возведению жилища можно сделать самостоятельно или воспользоваться услугами профессионалов. Однако перед тем как начать строить, важно понимать, что качество и надежность дома во многом зависит от фундамента, ведь он выдерживает максимальные нагрузки на протяжении всего срока эксплуатации. А чтобы правильно его построить, необходимо разбираться в конструкции и возможных вариантах различных фундаментов.

Учитывая природные условия, местность и нагрузки, конструкция и вид фундамента бывает разной. Вот основные виды фундаментов для строительства домов:

1. Ленточные виды фундаментов располагаются  под самонесущими и несущими стенами, выполняются в виде сплошной непрерывной монолитной ленты.
2. Плитным фундаментом заливают цельные монолитные плиты, которые обеспечивает равномерное распределение нагрузки.
3. К столбчатым фундаментам относятся такие виды, которые строится из отдельных опорных конструкций, которые устраивают под стенами, колоннами. Опоры выставляют с определенным шагом.
4. Свайные фундаменты состоят из опор и ростверка, которые хорошо заглублены в грунт. Ростверк делают в виде ленты, которая объединяет сваи.

Каждый вариант фундамента отличается глубиной заложения, способом исполнения и материалом. У каждого варианта различных фундаментов имеется своя область применения и особенности сооружения.

Ленточный фундамент

Наиболее распостроненным фундаментом, являются ленточный монолитный, это универсальный вариантов основания для возведения дома. Большинство людей строят на ленточных фундаментах, когда планируют развернуть строительство загородного дома или коттеджа.

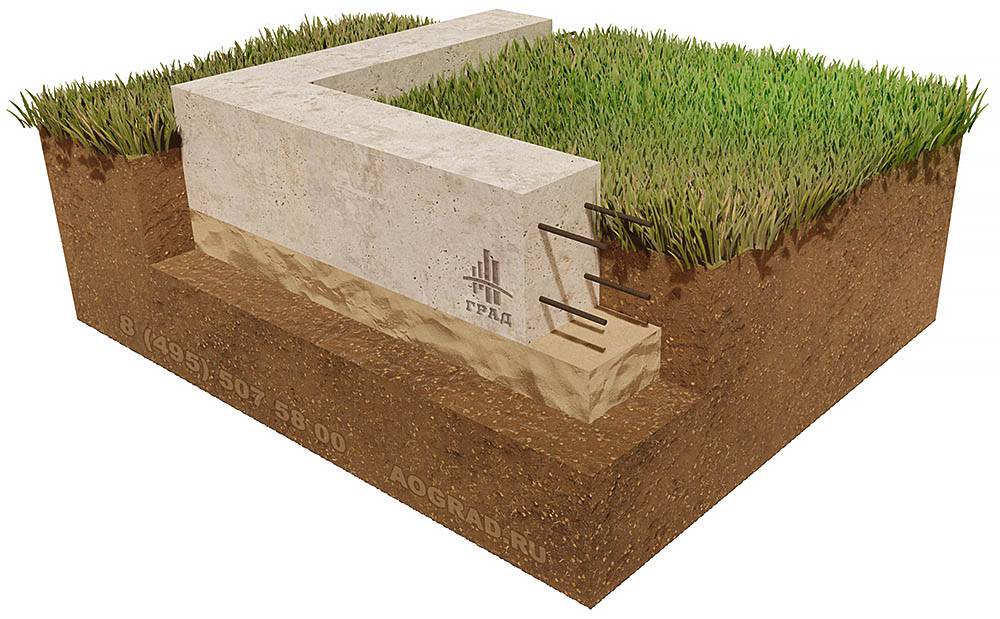

Ленточный фундамент – это сплошная бетонная лента, которая располагается под несущими и под внутренними стенками, а также в тех участках, где будут опорные колонны. На каждом отрезке он имеет одинаковое сечение и форму. В большинстве домов он имеет прямоугольное сечение. Однако если нужно уменьшить давление на легко деформируемый и слабонесущий грунт, то в ленточном фундаменте используют дополнительную расширяющуюся к основанию форму, то есть расширяют подошву и выпоняют стенки с наклоном.

Так как любой ленточный фундамент имеет цельную конструкцию, то он отлично распределяет нагрузки, поэтому его можно выполнять практически на любом грунте. Еще ленточные фундаменты закладывают при разной глубине промерзания, при любой конфигурации и массе дома. Стоит отметить, что это довольно дорогой и непростой вариант, поэтому бывает довольно затратным. Поэтому некоторые люди заменяют ленточный на более доступный столбчатый. Однако в сложных случаях он становится единственным решением.

Например, ленточные фундаменты выполняют в таких ситуациях:

• если возводятся тяжелые дома с массивными перекрытиями;
• при необходимости обустройства подвала, гаража, цокольного этажа;
• если на участке присутствует высокий уровень грунтовых вод;
• когда дом возводится на участке с большим уклоном.

Такого рода основания бывают разных типов. Например, по способу возведения он встречается двух видов – монолитный и сборный. Монолитный  закладывают на строительной площадке в подготовленную опалубку, на дно которой укладывается арматурный пояс. Если это сборный ленточный, то его собирают из штучных элементов. В большинстве случаев сборный сооружается из бетонных блоков ФБС.

Еще разновидности ленточных фундаментов разделяют по величине нагрузки, которую они способны выдержать. Учитывая этот параметр, они бывают глубокозаглубленными и мелкозаглубленными ленточными фундаментами. Мелкозаглубленный ленточный используют в случае строительства небольших легких кирпичных или блочных домов. Закладывают мелкозаглубленный ленточный на глубину около 60-70 см в случае слабопучинистых грунтов.

Глубокозаглубленные ленточные фундаменты сооружают на пучинистых грунтах или при заложенных в проекте будущего дома тяжелых стенах, перекрытиях и других конструкциях, которые будут оказывать повышенное давление на основание. Еще этот вариант фундамента применяют при строительстве домов, в которых предусмотрен гараж или подвал. В этом случае глубокий ленточное основание становится стенами для подземных помещений. Этот тип фундамента закладывается на глубину, которая намного ниже глубины промерзания грунта, то есть, где-то на 30 см от этого уровня. Так как такой вариант фундамента глубоко заходит в землю, то он не поддается деформациям, является наиболее прочным и устойчивым. Однако из-за затрат на материалы и трудоемкости является дорогостоящим вариантом.

Разновидности столбчатых фундаментов и свайного фундамента.

Современный столбчатый фундамент – это прочная конструкция из столбов, установленных в самых сложных точках конструкции – это схождение стен и углы дома. Еще его устанавливают в домах с тяжелыми внутренними стенами. Выполняя столбчатое основание, необходима закладка армированного пояса – ростверка, который не допустит смещения фундамента по горизонтали. А еще ростверк распределяет нагрузки от дома на систему столбов, поэтому основание становится максимально устойчивым. К дополнительным плюсам, которые можно отнести к этому виду, это устойчивость грунта основания под опорами. В отличие от универсального ленточного фундамента, столбчатый садится меньше, и давление здания равномерно распределяется на все опоры. Благодаря такой конструкции появляется возможность увеличить имеющиеся нагрузки на основание еще на 25%.

Однако не во всех случаях можно использовать такой вариант оснований. Ведь существуют определенные условия, при которых категорически запрещается его устанавливать. Например, если дом сооружается на слабом и сильно подвижном грунте, то столбы на такой почве делать нельзя, так как есть вероятность проседания конструкции. Если же принято решение установить столбы на такой почве, то необходимо использовать самые мощные ростверки. Однако такая работа требует больших вложений, поэтому стоимость строительства будет неоправданно высокой и просто невыгодной. Нерационально возводить столбчатое основание на слабонесущих грунтах – торфе, просадочных породах, глинистой или насыщенной водой почве.

Помимо этого, нельзя применять столбчатый вариант фундамента для домов с тяжелыми массивными стенами, то есть, если они сделаны из железобетонных плит или блоков, а также при кирпичных стенах, толщина которых более 51 см. Если нужно обустроить подвал, то столбчатый фундамент не подходит для возведения дома. Ведь промежутки между столбами придется заделывать кладкой, а это очень затратное и трудоемкое дело. Если участок для строительства имеет большие перепады высот, то возвести эти виды фундаментов, также будет очень проблематично.

Перед тем как начать строительство столбчатого фундамента, необходимо провести расчет глубины его заложения, однако здесь нужно учитывать некоторые моменты:

• Главный показатель расчета глубины – это уровень промерзания земли в определенной местности. Например, столбчатый фундамент нужно закладывать ниже отметки промерзания грунта, благодаря чему уменьшится действующая сила деформации.
• Следующий показатель – это вид и состав грунта, то есть бывает глинистый и песчаный, неподвижный и подвижный грунт.
  Самым лучшим считается песчаный грунт, так как вода проходит сквозь него и не скапливается. Илистый и торфяной грунт – это самый плохой вариант для строительства.

Если столбчатый фундамент устанавливается на участке с высоким уровнем грунтовых вод, то дополнительно потребуется устройство гидроизоляции и дренажа. Еще очень важно учесть вес будущего дома, общую нагрузку при проживании семьи и массу опор фундамента. Поэтому для проектирования будущего дома лучше обращаться за помощью к специалистам, они смогут провести точные расчеты и вычислить возможные нагрузки. Возможно, потребуется применить для строительства другой вид фундамента, который будет более безопасным и недорогим.

Всем известно, что самую большую опасность малоэтажным домам приносит действие силы морозного пучения. Поэтому очень важно закладывать столбчатый фундамент ниже промерзания грунта, а если на участке пучинистые грунты, то это имеет очень большое значение. Если на столбчатом фундаменте возводится довольно легкое сооружение, то нагрузка будет небольшой, поэтому ее будет недостаточно для сопротивления силам пучения.

И в результате столбчатый фундамент может деформироваться. В этом случае его заменяют другим, более устойчивым, например, ленточным или монолитной плитой.

Фундаментная монолитная плита, как еще один вариант фундамента.

Это железобетонная конструкция, которая укладывается или заливается по всей площади строения, и применяется на участках с высоким уровнем грунтовых вод, в сейсмически опасных районах и на участках со слабым грунтом. Этот вариант фундаментов устойчив к любым деформациям, обладает отличной несущей способностью, надежный и долговечный. Обычно плита бывает монолитной, но в некоторых случаях для ее сооружения используют сборную железобетонную конструкцию.

Фундаментная плита имеет разную глубину заложения, поэтому ее можно отнести как к малозаглубленным поверхностным конструкциям, так и к фундаментам глубокого заложения. Ее устройство не требует больших усилий, все что необходимо, это снять верхний слой земли и заложить планировку площадки под дом. Если это заглубленный вариант, то это довольно большой объем земляных работ, что существенно отразится на стоимости монолитной конструкции. Плитных фундаментов бывает два вида: со сплошной и решетчатой структурой.

Он подходит для любого типа грунтов. Когда конструкция основания мелкозаглубленная и выполняется на подвижном пучинистом грунте, то она называется «плавающей». Самая главная особенность такой конструкции – это способность перемещаться одновременно с грунтом. Благодаря этому не происходит деформации и разрушения здания, так как фундамент имеет отличное армирование. А еще она подходит для насыпного грунта и грунта, который может при определенных условиях проседать. Основание для фундаментной плиты может быть в виде подготовленного грунта или свайного поля. Для выполнения свайного поля применяют буронабивные, винтовые или забивные сваи.

Чтобы построить фундаментную плиту, очень важно выровнять поверхность под неё, поэтому если земельный участок с перепадами высоты, то такая конструкция не подходит. Еще важно знать, что стоимость такого фундамента довольно высока, однако быстро окупается отличной несущей способностью и максимальной прочностью. Только рассмотривая все возможные виды фундаментов для будущего дома, сравнивая недостатки и достоинства каждого из них, можно выбрать самый подходящий вариант и начинать строительство.

ГОСТ плит железобетонных для их обустройства, технические условия

Начальной точкой отсчета строительства любого здания или сооружения является фундамент. Подбор типа фундамента проводится строго индивидуально, исходя из вида здания, его назначения, а также типа почвы.

Одним из наиболее доступных и популярных считается ленточный фундамент, состоящий из железобетонных плит особой конструкции. Эти изделия, благодаря своим техническим характеристикам, позволяют сократить срок обустройства основы строения и уменьшить финансовые затраты. Они предназначены для возведения основы зданий и сооружений жилого и промышленного назначения, цокольных, подвальных этажей.

Основные сведения

Главным документом, определяющим требования к фундаменту ленточному, является ГОСТ 13580-85. Стандарт разработан в 1985 году, в него регулярно вносились изменения и правки, последние – в 2004 году, и на данный момент именно он является актуальным. В эталоне указаны:

• область применения ФЛ;
• температурный режим, при котором возможно применение изделий;
• предел сейсмичности;
• размеры и геометрические параметры;
• особенности армирования;
• способы проверки качества, транспортировки и хранения.

Параметры панелей ФЛ и технические условия

Фундаментные блоки имеют такие размеры:

• длина – от 78 до 298 см, ширина – от 60 до 320 см и высота 30; 50 см. Допускается отклонение по длине и ширине 1-1,5 см, по высоте 1 см.
• масса плит колеблется от 0,45 до 5,98 тонны.

Фундаментная подушка может использоваться при температуре до – 40 градусов включительно. Морозостойкость блоков не ниже F50.

Водонепроницаемость класса W4 позволяет панелям сопротивляться воздействию грунтовых вод.

Сейсмичность – до 9 баллов по шкале Рихтера.

Перевозятся и хранятся изделия в горизонтальном положении, высота штабеля должна быть не более 2 метров. Для сохранности между ними должны ставится прокладки толщиной не менее 30 см

Производство

При изготовлении панелей используется только тяжелый бетон плотностью от 2200 до 2500 кг/м3. В зависимости от района применения блоков и агрессивности среды используют такие классы бетона В10; В12,5; В15; В20 или В25.

Исходя из размеров, фундаментные блоки армируются по-разному. Могут использоваться такие способы для усиления:

• основа из двух сваренных между собой сеток, шириной от 2 до 3,2 метров;
• одна плетёная сетка шириной 0,6-1,6м.

Для укрепления плит может применяться либо арматура диаметром от 6 до 14 мм, либо стальная проволока диаметром 4-5 мм. Глубина залегания армированного слоя должна составлять 30 мм от поверхности для создания предохраняющего слоя.

Маркировка

Согласно документам, плиты имеют особое обозначение, расшифровав которое можно узнать их основные параметры. Возьмем, например ФЛ10.24-2.

ФЛ – это плита фундаментная ленточная. Затем указана длина и ширина, в десятых метра, то есть ширина составляет десять десятых (1 метр), а длина 24 десятых(2,4м), следующая идущая через дефис цифра указывает группу плотности, к которой относится изделие.

По своей возможности выдерживать нагрузки изделия делятся на четыре группы:

• первая группа — до 1,5 кгс/см2;
• вторая — до 2,5;
• третья — до 3,5;
• четвертая — до 4,5.

При отсутствии документации при помощи маркировки можно узнать полную информацию о панелях.

Достоинства

По сравнению с другими типами, сборные ленточные фундаменты имеют такие преимущества: невысокая стоимость, простота и доступность перевозки, хранения, высокое качество изделий, быстрый монтаж.

Утепление мелкозаглубленного фундамента пенополистиролом. Утеплитель Пеноплэкс® Фундамент

Технология обустройства

Ленточный фундамент малого заложения (ЛФМЗ) — распространенных тип фундаментов во всех климатических регионах России.

 Ленточный фундамент из монолитного железобетона  прост в исполнении, в нем нет швов, его структура однородна, что очень важно для заглубленных конструкций.

Ленточный фундамент малого заложения располагается на глубине 30-40 см. Чтобы основание под фундаментом находилось в неизменном состоянии, пучинистый грунт заменяется на непучинистый: щебень с песком.

Для всех типов ленточных фундаментов: с вентилируемым подпольем и с полами по грунту применяется эффективная теплоизоляция из высококачественного экструзионного пенополистирола ПЕНОПЛЭКС ФУНДАМЕНТ^®. Ленточные фундаменты в случае исполнения с полами по грунту, имеют вертикальную изоляцию, расположенную с внешней стороны от подошвы до отметки окончания цоколя и являются теплоизолятором. Утепление отмостки ленточного фундамента располагают горизонтально на уровне основания фундамента. Чем холоднее климат, тем шире должна быть отмостка и тем толще должен быть ее слой.

Правила расчета и проектирования

Проектирование ленточного фундамента малого заложения должны выполнять проектировщики, имеющие соответствующие знания и квалификацию. За основу принимают решение, которое удовлетворит по надежности, обеспечит долговечность и экономичность конструкции на всех стадиях строительства и эксплуатации.

Фундаменты проектируются на основе нормативных документов и с учетом:

• Результатов    инженерно-геологических и гидрогеологических изысканий для площадки строительства;

• Климатических условий района строительства;

• Нагрузок, действующих на фундаменты;


Техническое решение по ленточному фундаменту малого заложения от ПЕНОПЛЭКС®

ПЕНОПЛЭКС® — для ленточных фундаментов малого заложения (ЛФМЗ)

На большей части России зимой грунт промерзает на глубину до 2,5 метров.

Жители загородных домов часто сталкиваются с явлением морозного пучения. Морозное пучение – это увеличение объема влажного грунта вследствие его промерзания.

При отрицательных температурах атмосферного воздуха объем влажного грунта при замерзании увеличивается в объеме. Например, глина может подниматься на 10-15%. Силы морозного пучения действуют на конструкцию неравномерно — подъем грунта под разными частями фундамента может осуществляться на различную высоту.

Вероятность морозного пучения зависит от типа грунта, его физических и механических характеристик, климатических особенностях, уровня грунтовых вод, типа фундамента.

Под действием больших нагрузок от грунта фундамент может подниматься, деформироваться с образованием трещин и возможным последующим разрушением основания. Минимизировать воздействие пучения грунтов на фундамент можно расположив по периметру дома дренаж и утепленную отмостку. Она не даст промерзнуть грунту в зоне расположения фундаментной ленты.  Защитить от промерзания и морозного пучения подземные конструкции поможет ПЕНОПЛЭКС ФУНДАМЕНТ^®.

Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?

На долю фундаментов и цокольных этажей приходится около 10% всех теплопотерь здания. Утепление заглубленной части здания в случае устройства ленточного фундамента с полами по грунту, сокращает утечку тепла и защищает конструкцию фундамента от промерзания. Важно: конструкция пола по грунту также должна быть утеплена для защиты от потерь тепла.

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^® не менее 0,3 МПа (30 т/м²).

Теплоизоляционные плиты из экструзионного пенополистирола абсолютно стабильны с точки зрения геометрических размеров и физических свойств.

Важной характеристикой плит ПЕНОПЛЭКС ФУНДАМЕНТ^® является практически нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома надежно защищена от влаги из земли и воздуха. Эффективный утеплитель предотвратит трещины, деформации и разрушения.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С.

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

Классификация ленточных фундаментов

Классификация ленточных фундаментов

Ленточный фундамент – это контур (лента) из монолитного или сборного железобетона, расположенный под несущими стенами здания или сооружения.

Ленточные фундаменты применяются на грунтах с достаточной несущей способностью, т.е. несущий слой грунта должен быть в пределах досягаемости ленточного фундамента.

Ленточные фундаменты отличаются очень большим разнообразием

Ленточные фундаменты зданий и сооружений. Классификация.

Сборный ленточный фундамент применяют, как правило, при глубоко заглубленном фундаменте. Сначала вырывают котлован, выполняют песчаную подсыпку, укладывают фундаментные подушки, а на них выполняют ленту из фундаментных блоков ФБС. При необходимости увеличения жесткости, над фундаментными блоками ФБС устраивают монолитный армированный пояс. Сверху на ленточном фундаменте выполняют гидроизоляцию и после этого монтируют вышележащие стены и плиты перекрытия. Поверхность ленточного фундамента, соприкасающуюся с грунтом, защищают гидроизоляцией, а при необходимости, утепляют до обратной засыпки котлована.

Монолитный ленточный фундамент.

Монолитный ленточный фундамент применяют, как правило, при мелкозаглубленным фундаменте. Вырывают котлован, выполняют песчаную подсыпку, укладывают опалубку, выставляют металлические каркасы и заливают бетоном. Сверху выполняют гидроизоляцию и после этого монтируют вышележащие конструкции.

Ленточный фундамент может быть мелкозаглубленным или глубокозаглубленным.

Мелкозаглубленный ленточный фундамент.

Представляет собой монолитную железобетонную конструкцию с глубиной залегания ленты – выше глубины промерзания. Смысл мелкозаглубленного фундамента в том, что зимой при замерзании грунта под фундаментом, равномерно поднимается весь мелкозаглубленный фундамент вместе с находящимся на нем зданием или сооружением. Весной после оттаивания грунта под фундаментом, мелкозаглубленный фундамент также равномерно опускается. Мелкозаглубленный фундамент должен быть очень прочный и жесткий, т.к. он распределяет неравномерные напряжения под своей подошвой. Изготавливают мелкозаглубленный  фундамент, как правило, из монолитного железобетона.

Глубокозаглубленный фундамент.

Глубокозаглубленный фундамент отличается от мелкозаглубленного фундамента тем, что подошва фундамента находится ниже глубины промерзания грунта. Это обеспечивает неизменное положение фундамента в течение всего срока эксплуатации. Морозное пучение по боковым стенкам ленточного фундамента компенсируется вертикальной нагрузкой на фундаменты.

Если подвал в здании не предусмотрен, то глубина глубокозаглубленного фундамента зависит от глубины промерзания грунта и глубины залегания несущего слоя грунта. В случае наличия подвала в здании, фундамент проектируется с учетом высоты подвальных помещений.

ТИПЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ ЗДАНИЙ

Ленточные фундаменты применяют как несущие и самонесущие стены зданий с подвалами и без них. Ленточные фундаменты чаще всего применяют в жилищном строительстве. Конструкция этих фундаментов позволяет наиболее равномерно передавать и распределять нагрузку на грунт основания. Такие фундаменты состоят из нижней части в виде монолитной прямоугольной или ступенчатой ​​ленты и стенки, которая передает нагрузку от надземных стен или колонн на грунт через расширенную нижнюю часть — песчаную подушку или щебеночную подсыпку толщиной 50 … 100 мм.

В зданиях с подвалом,ленточный фундамент одновременно является и стеной подвала.

По поперечному сечению ленточные фундаменты могут быть следующих типов:

— Прямоугольные фундаменты (рис. 1. а). Ширину фундамента принимают по толщине стен с отступлением с каждой стороны на 50 — 150 мм. Прямоугольное сечение фундамента допустимо только при небольших нагрузках на фундамент и высокой несущей способности грунта;

— Трапециевидные фундаменты (рис. 1. б). Устройство трапециевидных фундаментов требует больших трудовых затрат, поэтому на практике такие фундаменты, в зависимости от расчетной ширины подошвы, выполняют прямоугольными или ступенчатой ​​формы;

— Ступенчатые фундаменты (рис. 1. в, г). Переход к расширенной подошве выполняется уступами. Уступы принимают шириной не более 20 — 30 см, а в высоту -соответственно не менее 20 — 30 см.

Рис. 1. Разновидность фундаментов по геометрической форме: а -прямоугольный, б — трапециевидный; в – ступенчатый

По способу устройства ленточные фундаменты бывают монолитные и сборные.

Рис. 2. Ленточные монолитные фундаменты под кирпичную стену: а – бутовый фундамент; б – бутобетонный фундамент

• Бутовый фундамент — выполняют из бутового камня на цементном растворе и с перевязкой вертикальных швов. Ширина бутовых фундаментов принимается не менее 0,6 м для кладки из рваного бута и 0,5 м -из бутовой плиты. Высота должна быть не менее двух рядов кладки.
• Сборные ленточные фундаменты под стены – из железобетонных плит трапециевидного сечения и прямоугольных сплошных бетонных стеновых блоков. При уровне грунтовых вод ниже подошвы фундамента, могут применяться блоки с пустотами. Бетонные блоки для стен фундамента укладывают на растворе с обязательной перевязкой вертикальных швов. Связь между блоками продольных и поперечных стен обеспечивается перевязкой блоков и закладкой в ​​горизонтальные швы арматурных сеток из стали диаметром 6 — 10 мм.
• Бутобетонные фундаменты — из бетона класса В 7,5 (и выше) и бутового камня в щитовой опалубке. Размеры камней должны быть не более 1/3 ширины фундамента.Уширения фундаментов ведут уступами шириной 150 — 250 мм и высотой 300 мм. Наименьшая ширина — 350 мм.
• Бетонные фундаменты — в опалубке из монолитного бетона класса прочности на сжатие В 7,5 — В 30
• Прерывистые фундаменты – фундаментные плиты укладывают на расстоянии 0,3 — 0,5 м друг от друга. Промежутки между ними заполняют песком, песчано-гравийной смесью или местным утрамбованным грунтом.

Рис. 3. Элементы сборных бетонных и железобетонных фундаментов:а -бетонный блок сплошной; б — то же, полый; в — фундаментная плита; г -то же, ребристая; 1 — монтажные петли

Рис. 4. Сборный блочный ленточный фундамент из сборных плит и стеновых блоков: а — сплошной фундамент; б — прерывистый фундамент; 1 — фундаментные плиты; 2 — стеновые блоки

Классификация фундаментов в зависимости от конструкции

Общая информация

В зависимости от формы и способа опоры на грунт фундаменты бывают:

• столбчатые;
• ленточные;
• плитные;
• свайные;
• совмещенные.

Столбчатые фундаменты

Столбчатые фундаменты представляет собой отдельные столбы из бетона, железобетона, кирпича, камня и т.п.  Их устанавливают по периметру здания на определённом расстоянии друг от друга. Как правило, столбчатые фундаменты возводят для зданий каркасного типа. При применении такого типа фундамента использовать подвальное помещение практически невозможно.

Ленточные фундаменты

Ленточные фундаменты относятся к наиболее распространённым типам фундаментов. Это фундаменты, выполненные в виде непрерывной или прерывистой ленты под несущими стенами. Ленточный фундамент, в отличие от столбчатого, выполняет роль и несущих и ограждающих конструкций для помещений подвала. Ленточные фундаменты применяются как для промышленного, так и гражданского строений, часто используются в КМС. Выполняются как из монолитного, так и сборного железобетона.

Плитные фундаменты

Плитные фундаменты представляют собой сплошную армированную железобетонную плиту, на которую опираются несущие конструкции здания или сооружения. В отличие от столбчатых и ленточных фундаментов плитный имеет жёсткое армирование по всей несущей плоскости, что позволяет воспринимать любые возможные перемещения грунтового основания. Поэтому, зачастую плитные фундаменты устраивают на слабых грунтах, которые могут проседать. Также плитные фундаменты устраиваются под высотными зданиями, так как они способны воспринимать значительные нагрузки. В данной конструктивной схеме плита и стены являются несущими и ограждающими конструкциями.

Свайные фундаменты

Свайные фундаменты состоят из свай – стержней, выполняемых из различных материалов, и ростверка – железобетонной плиты, распределяющей усилия от ограждающих конструкций на отдельные сваи. Сваи различаются по материалу, конструкции, способу погружения, по характеру работы и т.д. Железобетонные сваи наиболее распространённые, их делают из высокопрочного, водонепроницаемого, химически стойкого бетона. Связано это с повышенными требованиями к свае и сложными условиями ее работы. Свайные фундаменты применяются при строительстве высотных жилых и общественных зданий, а также во всех случаях, когда несущей способности плитного фундамента недостаточно.

Была ли статья полезна?

Ленточный фундамент: глубина заложения, таблицы и расчет

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

1. Незаглубленные
2. Мелкозаглубленные
3. Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

• Глубина промерзания грунта
• Тип грунта
• Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м		Глубина заложения фундамента, м
Грунт слабопучинистый	Грунт непучинистый, твердые породы
более 2,5	–	1,5
1,5 – 2,5	3,0 и более	1,0
1,0 – 1,5	2,0 – 3,0	0,8
менее 1,0	менее 2,0	0,5
Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента – не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Ленточные фундаменты

Основной несущей конструкцией любого возведенного объекта является фундамент. Он воспринимает все нагрузки от остальных конструктивных элементов здания, и передает их дальше на основание (уплотненный грунт). Ленточные фундаменты являются достаточно популярным решением при строительстве домов.

Сфера и особенности применения ленточных фундаментов

Ленточные фундаменты представляют собой линейный несущий конструктивный элемент здания, изготовленный из железобетона. Поверхностью фундамента называется плоскость, на которую происходит опирание стен. В зависимости от проектного решения ленточный фундамент может устраиваться только под наружными несущими стенами, а может также и под внутренними стенами.

Ленточные фундаменты могут применяться:

• Для домов, построенных из кирпича, дерева, блоков или бетона.
• Для объектов с перекрытиями, которые несут большие нагрузки.
• В случае, когда грунты на строительном объекте имеют неоднородную структуру.
• Для зданий, в которых запланировано устройство подвального помещения.

Виды ленточных фундаментов

В зависимости от конструктивных особенностей и способов устройства, ленточные фундаменты могут быть:

• • Монолитными. Изначально в поверхности грунта выкапываются траншеи, с необходимой глубиной и шириной под все несущие стены. Затем, для возведения таких фундаментов используется опалубка. После устройства опалубки траншеи армируются и заливаются бетоном. Прочность будет зависеть от фракции заполнителя. Армирование узких ленточных фундаментов (до сорока сантиметров) можно производить стальными прутами (можно не использовать сетку). Глубина заложения ленточного монолитного фундамента не должна быть менее 50 сантиметров.
• • Сборными. Такие фундаменты устраиваются из заранее изготовленных на производстве железобетонных блоков (могут использоваться ФБС) разной ширины. Для закрепления и соединения применяется стальная вязальная проволока и цементно-песчаные растворы. Фундаментные блоки можно устанавливать, как на уплотненный грунт, так и на железобетонные ленточные фундаментные подушки.

Преимущества использования ленточных фундаментов

Устройство ленточных фундаментов обычно обуславливается следующими преимуществами:

• Они способны выдерживать большие нагрузки.
• Ленточные фундаменты имеют высокую степень надежности и долговечности.
• Не происходит деформации на протяжении всего срока эксплуатации.
• Достаточно простая технология возведения.
• Относительно низкая цена на устройство фундамента такого типа.
• Без труда возвести ленточный фундамент сможет даже новичок. Профессионалы выполняю этот процесс достаточно быстро, практически не задерживая остальные строительно-монтажные процессы.
• Они прекрасно справляются с боковым давлением, которое оказывают грунты.

Ленточные фундаменты обязательны при строительстве домов с подвальными помещениями и цокольными этажами. Технология устройства ленточных фундаментов проще, чем столбчатых, однако сложнее, чем свайно-винтовых фундаментов.

Лучшие практики для фундаментов в строительной отрасли

Техническая группа специалистов по гарантийному обслуживанию конструкций Advantage Insurance (AHCI) изучает, что является передовой практикой для фондов в 2020 году

В этом выпуске PBC Today, посвященном строительству, мы рассмотрели различные варианты фундаментов, которые сегодня наиболее часто используются в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов при проектировании. сцена.

Мы также предоставляем информацию о действующих строительных нормах и стандартах Великобритании, призванных гарантировать, что фундаменты спроектированы так, чтобы они оптимально выполняли свое предназначение. Само собой разумеется, что исправление ошибок на этой ранней стадии строительства может оказаться дорогостоящим и может нанести ущерб конструкции и долговечности здания.

Функция фундамента

По сути, функция фундамента заключается в обеспечении эффективной и сбалансированной передачи структурных нагрузок, действующих на землю, поддерживающую здание, при одновременном предотвращении перенапряжения этой земли.Основание земли будет одним из важнейших факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.

Ленточный фундамент

Ленточный фундамент – один из наиболее часто используемых фундаментов. Обычно они используются для грунтов с хорошей несущей способностью. Ленточные фундаменты предназначены для конструкций, где нагрузка относительно невелика, например, для жилых домов низкой и средней этажности. Традиционная форма строительства большинства домов позволяет использовать ленточный фундамент.

Ленточный фундамент состоит из непрерывной бетонной полосы, сформированной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой возводятся стены, и имеет ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдерживать нагрузку без чрезмерного уплотнения (см. Таблицу ленточного фундамента).

Рисунок 2: Таблица

минимальной ширины ленточных фундаментов Минимальные требования к глубине ленточных фундаментов продиктованы местными условиями грунта, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня готовой земли во избежание повреждений. от воздействия мороза на морозостойком грунте. (См. BS 8004 для правильного руководства по глубине и ширине фундамента).

Фундаменты глубокие – Фундаменты свайные

Сваи часто называют колоннами в земле.Они могут быть непопулярным выбором фундамента из-за необходимости в тяжелом оборудовании, а также из-за затрат и дополнительного времени, связанных с этим.

Для участков с менее благоприятными грунтовыми условиями свайный фундамент часто является единственным возможным решением, если проект только начинается. Свайный фундамент устанавливается там, где качество грунта у поверхности плохое или непостоянное. Использование столь глубокого фундамента в этих условиях часто бывает обязательным. Как правило, свайные фундаменты делятся на 2 различных типа, и они различаются по типу в зависимости от способа установки.

Сваи забивные (забивные)

Сваи смещения устанавливаются путем забивания твердой сваи или пустотелой обсадной трубы в более глубокий грунт, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровней шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где шум запрещен.(Стандарт BS 5228 касается шума и вибрации свай).

Сваи запасные (буронабивные)

Напротив, сменные сваи устанавливаются путем удаления некоторого объема грунта и «замены» его сваями, поддерживающими нагрузку. Почву удаляют с помощью полого грейфера с утяжелителями или роторного бурового шнека. Обрушение выработки предотвращается за счет введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит замещается бетоном, когда он заливается в котлован.Существует четыре основных формы сменной сваи, см. Ниже:

• Буронабивные монолитные сваи (малый диаметр)
• Буронабивные монолитные сваи (большой диаметр)
• Сваи фрикционные и концевые
• Сваи для инъекций раствора

Привязка к сваям

Во многих случаях сваи подвергаются точечным нагрузкам. Нередко нагрузка на здание превышает грузоподъемность одной свайной колонны. Поэтому сваи часто группируются, чтобы выдержать приложенную нагрузку.Присоединения к концам свай называются заглушками; они используются для соединения головок соседних свай и в качестве платформы для нагрузки здания. Балки грунта вводятся в соединения свай, чтобы равномерно распределять нагрузку (UDL) традиционных построенных жилых домов и, следовательно, выступать в качестве подходящего стыка между стенами и сваями.

Фундаментная балка обычно монтируется на месте с использованием опалубки вокруг заглушек свай. Бетон заливается в опалубку и обычно армируется решеткой из стальной арматуры.Бетонные распорки устанавливаются на стальную арматуру, чтобы гарантировать, что после схватывания бетона будет обеспечено достаточное покрытие стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным распоркам).

В заключение, свайный фундамент должен быть установлен соответствующим специалистом под наблюдением инженера-строителя. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать заданную нагрузку.

Плотный фундамент

Проекты фундаментов

могут быть предложены и представлены инженером с соответствующей квалификацией, если они подходят по назначению и являются рентабельными. Важно, чтобы плотный фундамент имел достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава пластов. Возлагаемая нагрузка распределяется по более широкой площади, обычно по всей площади основания, и можно подумать, что она «плывет» по земле аналогично плоту, плывущему по воде.

Они построены из железобетонных плит одинаковой толщины, как правило, 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно встроить стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. Д.) Или где требуется дополнительная поддержка для определенных нагрузок.Типы плотного фундамента следующие:

• Плот сплошной плиты
• Свайный плот
• Плот перекрытия балки
• Плот сотовый

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

• Есть подвал?
• Площадь пола, высота и нагрузки
• Дифференциальный расчет
• Где невозможно построить отдельные ленточные фундаменты для покрытия площади опорной поверхности
• Где невозможно производить раскопки на значительную глубину.

В целом, фундаменты на плотах объединяют плиту перекрытия с фундаментом, что приводит к меньшему расходу материала и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в местах сосредоточения структурных нагрузок.

AHCI

Тел. 0845 900 3969

www.ahci.co.uk

Twitter: @AdvantageLDI

Обратите внимание: это коммерческий профиль.

Рекомендуемые статьи по теме

Каковы требования к толщине ленточного фундамента?

🕑 Время считывания: 1 минута

Толщина ленточного фундамента зависит от ряда факторов, таких как состояние потери, типы грунта и глубина фундамента. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины фундамента.

Рис.1: Ленточный фундамент

Требования к толщине ленточного фундамента

Толщина ленточного фундамента, несущего легкие нагрузки Обычно толщина ленточного фундамента равна выступу от поверхности фундамента или стены, но не менее 150 мм.Эта минимальная толщина необходима для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте. В дополнение к тому, чтобы выдерживать продольную силу, создаваемую тепловым сжатием и расширением, а также перемещением влаги в опорной стене. Если тип грунта под фундаментом – глина, то набухание глины может быть большим и оказывать давление на фундамент. Что необходимо наложить минимальный предел на ленточный фундамент.

Толщина ленточного фундамента, выдерживающего тяжелые нагрузки Если ленточный фундамент выдерживает большие нагрузки, то толщина фундамента определяется его прочностью, чтобы выдерживать сдвиговые и изгибающие моменты, которые могут привести к разрушению выступа фундамента.Рисунок 2 объясняет разрушение при изгибе и сдвиге соответственно. Если арматура не заделана в ленточный фундамент, то разрушение основания ленточного фундамента будет определять его толщину.

Рис.2: Разрушение ленточного фундамента при изгибе и сдвиге

Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. можно применить ступенчатый или наклонный переход заданной толщины от лицевой стороны стены к нижней ширине. Иногда ленточный фундамент проектируют консервативно, выбирая толщину, предотвращающую развитие напряжения на обратной стороне ленты.Такая толщина обычно равна удвоенному выступу полосы. Однако учитывается 45-градусное распределение нагрузок в основании ленточного фундамента. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.

Толщина глубокого и широкого ленточного фундамента Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономичное использование бетона, учитывая толщину фундамента.Это связано с тем, что может использоваться значительное количество бетона, который не способствует передаче нагрузок от стены на грунт под фундаментом. Количество бетона, используемого при строительстве фундамента, можно уменьшить, ступенчато увеличивая выступ фундамента. Однако строительство опалубки для ступенчатого строительства будет дорогостоящим и может превышать стоимость дополнительного бетона, используемого, когда ступенчатые выступы не используются. Что касается наклонных выступов ленточного фундамента, это улучшит экономичность фундамента, если только коэффициент уклона не превышает одну вертикальную к трем горизонтальным.Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, то необходима опалубка, которая явно увеличивает стоимость строительства. В случае сильно нагруженного или широкого ленточного фундамента рекомендуется проводить сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое приведет к большей экономии в этом случае, особенно когда глубина фундамента увеличивается, чтобы достичь сдутого слоя слабой почвы. К тому же стоимость бетона, используемого в случае неармированного бетона, меньше, чем у используемого в случае железобетонного ленточного фундамента.Потому что последний должен соответствовать требованиям прикладных норм, тогда как бетон в соотношении 1: 9 может использоваться для неармированного бетонного фундамента в неагрессивном грунте. Изоляция серии

: какой тип фундамента мне подходит?

Участок ленточного фундамента

Фундаменты на плотах

Еще одна система фундаментов, которую вы часто встретите в Ирландии, – это плотный фундамент. В отличие от ленточного фундамента, фундаменты на плотах используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченных землях, влажных грунтах или там, где грунт был завезен на площадку.

Бетон для плотного фундамента заливается по всей площади дома, делая его похожим на одну большую бетонную плиту. Фундаменты для плотов должны быть специально спроектированы и построены, что означает, что они должны устанавливаться только компетентными подрядчиками и под наблюдением квалифицированного архитектора или инженера.

Готовый плотный фундамент может поддерживать множество колонн и стен, распределяя нагрузку по плите и площади первого этажа и уменьшая контактное давление.

Фундаменты на плотах обычно используются при больших нагрузках, когда грунт имеет низкую несущую способность, когда отношение опорной площади к общей площади пола велико или когда стены здания находятся в непосредственной близости друг от друга и могут перекрываться.

Фундамент свайный

Свайный фундамент – прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, расположенные на нем. Свайные фундаменты используются, когда на поверхности низко несущий грунт (нагрузка переносится на более прочный грунт, находящийся глубже, например, скала или более прочный грунт), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. Д.) . Существуют даже разные типы свайных фундаментов, например, сваи с торцевыми опорами и фрикционные сваи.

Вы не часто найдете свайные фундаменты, используемые для жилых домов (например, одно- или двухэтажные дома), и нечасто используются в Ирландии.

Можно ли утеплить фундамент?

Конечно! Обычный мост холода (мост холода), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать изолированные системы фундамента для устранения теплового моста в этом месте соединения.

Хотя они очень похожи на плотный фундамент, где бетонная плита выдерживает вес здания, они чаще всего проектируются как грунтовые плиты.Это означает, что плита переносит вес конструкции на землю, так что земля сама несет нагрузку. Большинство утепленных систем фундамента также могут быть спроектированы так, чтобы действовать как плотный фундамент, в зависимости от конструкции и условий грунта.

Сейсмические показатели разжижения ленточного фундамента: влияние размеров улучшения грунта

https://doi.org/10.1016/j.soildyn.2017.08.021Получить права и содержание

Основные моменты

•

Размеры Численное исследование разжижения выполнение ленточных фундаментов на благоустроенном грунте.

•

Аналитические соотношения для оценки эффективности разжижения ленточных фундаментов.

•

Расчетные карты, увязывающие динамические осадки с объемом улучшения грунта.

•

Расчетные карты, соотносящие пониженный коэффициент запаса прочности с объемом улучшения грунта.

Реферат

Данные полевых исследований, а также экспериментальных и теоретических исследований показывают, что пагубное воздействие сейсмического разжижения на характеристики поверхностного фундамента на ровной поверхности может быть смягчено в присутствии не разжижаемого грунта. корка адекватных размеров и прочности на сдвиг.Эта статья относится к случаю, когда несжижаемая корка не является естественной, но была искусственно создана в результате улучшения грунта, и фокусируется на влиянии размера (толщины и ширины) улучшенной области на сейсмическое осаждение и деградировавшее постсейсмическая несущая способность фундамента. Размерные эффекты оцениваются численно, начиная с эталонного случая бесконечно расширяющейся улучшенной почвенной корки и переходя к более реалистичным случаям улучшения почвы с постепенным уменьшением поперечной протяженности улучшенной почвы.Предоставляются рекомендации по экономически эффективному проектированию улучшения грунта, основанному на скорости уменьшения сейсмической осадки при увеличении размеров улучшенного грунта.

Ключевые слова

Разжижение

Ленточный фундамент

Улучшение грунта

Населенный пункт

Сейсмическая несущая способность

Численный анализ

Расчет сейсморазведки на основе характеристик

Рекомендуемые статьи Цитирующие статьи (0)

Ltd .Все права защищены.

Рекомендуемые статьи

Цитирующие статьи

Разница между насыпной и полосовой опорой

5 декабря 2019 г.

Ленточный фундамент – это термины, используемые для описания размещение неглубокого фундамента в здании. Фундаменты мелкого заложения построены в месте, где слой почвы находится на небольшой глубине. Эти основы должны выдерживать нагрузки конструкции. Глубина залегания фундаментов обычно меньше его ширины.Фундамент и ленточный фундамент – это типы мелкие фундаменты, которые обычно обозначаются как синонимы. Чтобы правильно определить, что есть что, ниже представлены их различия.

Терминология

Подкладка фундамента также называется изолированной. опора, подушечка и индивидуальная опора. С другой стороны, ленточная опора также известен как непрерывная опора.

Использование

Фундамент – один из самых распространенных и простых типов. фундаментов.В основном они предназначены для поддержки отдельной колонны. Эти колонны используются для удержания нагрузки на здание. Обычно каждый столбец иметь свою опору. С другой стороны, ленточные опоры обычно встречаются в несущая кладка, и действует как длинная полоса, поддерживающая вес всей стены. Они используются где строительные нагрузки воспринимаются целыми стенами, а не отдельными колоннами, например, в старых зданиях из кирпича. Они также установлены, чтобы нагрузка внутренних и наружных стен, которые должны быть помещены на ленточные опоры на внешняя граница здания.На участках часто используются ленточные фундаменты. где здание расположено на наклонной поверхности и может быть построено простым земляные работы и техника заливки бетона. Две заливки бетона обычно требуется при установке ленточного фундамента.

Структура

Фундамент может быть круглой, квадратной или прямоугольной формы. плита одинаковой толщины, на которой сидит колонна. Иногда он ступенчатый или сгорбился, чтобы распределить нагрузку на большой площади. Однако ленточный фундамент – это состоит из ряда столбцов, которые расположены так близко друг к другу, что опоры перекрывают друг друга или почти касаются друг друга.

Материалы

Как правило, строятся как раздвижные, так и ленточные опоры. из железобетона. Непрерывная опора для опор из массивного кирпича и шпон. Также используются бетонные блочные и каменные конструкции. Полоска фундаменты обеспечивают линию поддержки, где колонны или несущие стены нуждаются в поддержке. Ленточный фундамент может быть ступенчатым или гладким. конструкции железобетонных фундаментов.

Для получения дополнительной информации о раздвижных и ленточных фундаментах, свяжитесь с Dirt Cheap Mini Diggers.Мы опытные экскаваторы и землеройные машины. подрядчики, имеющие большую клиентскую базу в Мельбурне. Мы вносим свой успеха компании на высоком уровне работы, который требуется от наших сотрудников и к тому удовлетворению, которое они доставили нашим многочисленным клиентам года. Наша цель – предоставить всем нашим клиентам доступную цену и высокий уровень обслуживания.

Оптимизировано NetwizardSEO.com.au

Определение, описание ленточных фундаментов »Условия строительства

Ленточный фундамент состоит из непрерывной полосы, обычно из бетона, сформированной по центру под несущими стенами.Эта непрерывная полоса служит ровным основанием, на котором возводится стена, и имеет такую ​​ширину, которая необходима для распределения нагрузки на фундамент на участок грунта, способный выдержать нагрузку без чрезмерного уплотнения. Бетон – это материал, который в основном используется сегодня для фундаментов, поскольку его можно легко разместить, разложить и выровнять в траншеях фундамента, чтобы обеспечить основу для стен, и он развивает достаточную прочность на сжатие по мере затвердевания, чтобы выдержать нагрузку на фундамент. До производства портландцемента ленточные фундаменты из кирпича были обычным явлением, причем кирпичный фундамент возводился непосредственно на твердом грунте или на пласте из натурального камня.

Ширина бетонного ленточного фундамента зависит от несущей способности основания и нагрузки на фундамент. Чем больше несущая способность грунта, тем меньше ширина фундамента при той же нагрузке.

Таблица в Утвержденном документе А к Строительным нормам и правилам устанавливает рекомендуемую минимальную ширину бетонных ленточных фундаментов, относящуюся к шести определенным категориям грунтов, и рассчитанные общие нагрузки на фундаменты в виде готового счетчика. Ширина варьируется от 250 мм для нагрузки не более 20 кН / погонный метр стены на плотный гравий или песок до 450 мм для нагрузок 40 кН / погонный метр на твердую глину до 850 мм для нагрузок, не превышающих 30 кН / погонный метр на мягком иле, глине или песчаной глине.

Приведенные размеры указывают на то, что может быть приемлемо в указанных условиях, а не на абсолютные значения, которые должны быть приняты, независимо от условий, преобладающих на отдельных участках.

Ленточный фундамент для полой внешней стены и сплошной внутренней несущей стены, показанный на рис. 6, будет иметь ширину, рекомендованную в Консультативном документе для твердого глинистого грунта, когда нагрузка на фундамент составляет не более 50 кН. / погонный метр.На практике линейная нагрузка на фундамент дома будет заметно меньше 50 кН / погонный метр, и фундамент вполне можно сделать шире, чем минимальные требования для удобства заполнения более широкой траншеи бетоном для удобства укладки кирпича внизу. земля.
Наименьшая толщина бетонного ленточного фундамента частично определяется размером заполнителя, используемого в бетоне, необходимостью минимальной толщины бетона, чтобы он не высыхал слишком быстро и не терял прочности, а также во избежание разрушения бетона. сдвигом.

Если бы толщина бетонного ленточного фундамента была значительно меньше его выступа с каждой стороны стены, бетон мог бы разрушиться из-за развития трещин сдвига под весом стены, вызывая трещину под углом 45 °, как показано на рис. 7. Если это В результате опорная поверхность фундамента на земле будет меньше, чем это необходимо для устойчивости.

Сдвиг вызывается двумя противоположными силами стены и земли, действующими на бетон и разрывающими или рассекающими бетон, когда ножницы или ножницы разрезают или рассекают материалы.

В чем преимущества ленточного фундамента? – Цвета-NewYork.com

В чем преимущества ленточного фундамента?

Преимущества ленточного фундамента Подходит для строительства как небольших частных домов, так и больших многоквартирных домов. Есть возможность построить дом на склоне. Строительство можно вести при любых погодных условиях. Осадка конструкции минимальная.

Когда бы вы использовали ленточный фундамент?

Ленточные фундаменты также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней высотами, поскольку ленточные фундаменты могут использоваться в качестве массивных бетонных оснований.Размер и положение ленточных фундаментов обычно пропорциональны ширине конструкции стены.

Для чего нужен глубокий ленточный фундамент?

Фундаменты

с глубокой полосой являются наименее дорогими и используются при хороших грунтовых условиях. Бетонная полоса, иногда армированная стальной сеткой, поддерживает стены. Глубина траншеи может меняться, но в большинстве случаев она должна быть не менее 1 м при ширине 600 мм.

В чем разница между ленточным и подушечным фундаментом?

В чем разница между подушечным, ленточным и плотным фундаментами? Подушечный фундамент относится к фундаменту, который предназначен для выдерживания сосредоточенных нагрузок от одной точечной нагрузки, такой как несущие колонны.Ленточный фундамент используется для поддержки линии нагрузок, например, несущих стен.

Какие бывают 3 типа фундаментов?

Есть три основных типа фундаментов; подвал, подвал и бетонную плиту. Четвертый, но менее распространенный вариант – это деревянный фундамент.

Какова основная функция подоконников?

Какова основная функция подоконников? Для соединения верхней части фундамента с системой деревянного пола.

Какова функция фундамента?

Назначение.Фундаменты обеспечивают устойчивость конструкции от земли: для распределения веса конструкции на большой площади во избежание перегрузки подстилающего грунта (что может привести к неравномерной осадке).

Чем хуже вертикальные или горизонтальные трещины?

Простой ответ – да. Вертикальные трещины обычно являются прямым результатом осадки фундамента, и это наиболее частые проблемы с фундаментом. Горизонтальные трещины обычно возникают из-за давления почвы и обычно хуже вертикальных.

Что такое подоконник в строительстве?

Подоконник или подошва в строительстве и архитектуре – это нижний горизонтальный элемент стены или здания, к которому прикреплены вертикальные элементы. Табличка со словом обычно опускается в Америке, и плотники говорят просто о «подоконнике». Подоконники обычно состоят из пиломатериалов, но могут быть из любого материала.

Что идет под порогом?

Положите сплошной слой прокладки из пенопласта 1/4 дюйма или аналогичного влаго- и воздушного барьера поверх бетонной плиты перед установкой подоконных плит.Прокладка должна быть разработана специально для использования с порогами; они обычно продаются в рулонах.

Что такое верхняя пластина?

Верхняя плита – это непрерывная деревянная балка наверху стен, которая поддерживает конструкцию крыши, передавая вертикальные силы от стропил к стойкам стены.

Какие бывают пороги приведите для примера?

Ответ: Такие пороги известны как трансгрессивные, например, пороги Whin и пороги в бассейне Кару. Геометрия крупных силловых комплексов в осадочных бассейнах стала более ясной с появлением данных трехмерных сейсмических отражений.

Как формируются пороги?

Подоконники: образуются, когда магма проникает между слоями горных пород, образуя горизонтальный или полого опускающийся пласт магматической породы.

В чем разница между дамбами и порогами?

Подоконник – это согласующийся интрузивный лист, означающий, что подоконник не пересекает существовавшие ранее слои горных пород. Напротив, дайка представляет собой диссонирующий интрузивный пласт, который прорезает более старые породы. Силлы питаются дайками, за исключением необычных мест, где они образуются почти вертикальными пластами, прикрепленными непосредственно к источнику магмы.

Чем похожи пороги и лаполиты?

Оба образуют ядра гор. Оба образуют длинные горизонтальные валы, похожие на пороги и лаполиты. Оба образуют длинные горизонтальные валы, похожие на пороги и лаполиты.

Что из перечисленного не является одним из трех основных типов неисправностей?

Боковой не является одним из трех основных типов неисправностей.

Что такое парниковый эффект Weegy?

Парниковый эффект – это процесс, при котором излучение атмосферы планеты нагревает поверхность планеты до температуры, превышающей температуру, которая была бы в отсутствие атмосферы.

Какое лучшее место для этого человека, чтобы укрыться во время землетрясения Weegy?

В дверном проеме лучше всего укрыться от землетрясения. Этот ответ был подтвержден как правильный и полезный.

Какой вид стресса является униформой?

Существует четыре основных типа стресса. Один тип напряжения является однородным, что означает, что сила действует одинаково со всех сторон каменного тела. Три других типа напряжения, растяжение, сжатие и сдвиг, являются неоднородными или направленными напряжениями.Все породы в земле постоянно испытывают одинаковое напряжение.

Какой тип напряжения показан на изображении?

НАПРЯЖЕНИЕ СЖАТИЯ показано на изображении. Этот ответ был подтвержден как правильный и полезный.

Какой процесс используется для определения эпицентра землетрясения?

Ученые используют триангуляцию, чтобы найти эпицентр землетрясения. Когда сейсмические данные собираются как минимум из трех разных мест, их можно использовать для определения эпицентра по месту его пересечения.Каждый сейсмограф регистрирует время прихода первой (P-волны) и второй (S-волны) сейсмических волн.

Чем отличается эпицентр землетрясения от очага?

Фокус – это место внутри земной коры, где возникает землетрясение. Точка на поверхности Земли прямо над фокусом является эпицентром. Когда энергия высвобождается в фокусе, сейсмические волны распространяются от этой точки во всех направлениях.

Что происходит с запаздыванием по мере удаления от эпицентра?

Какое из утверждений лучше всего описывает взаимосвязь между временем запаздывания и расстоянием от эпицентра? Чем больше время задержки, тем ближе расстояние.Чем больше время задержки, тем дальше расстояние.

Почему важно определять эпицентр землетрясения?

Ответ. Основное значение при определении эпицентра состоит в том, чтобы можно было идентифицировать разрыв, который разорвался, вызвав землетрясение. Если разлом ранее был неизвестен (например, землетрясение в Кентербери 2010 г.), то это важно, потому что это означает, что модели опасностей для данного района нуждаются в улучшении.

Как наиболее точно определить силу землетрясения?

Шкала Рихтера измеряет наибольшее колебание (амплитуду) на записи, но другие шкалы магнитуд измеряют различные части землетрясения.Геологическая служба США в настоящее время сообщает магнитуды землетрясений с использованием шкалы магнитуд моментов, хотя многие другие магнитуды рассчитываются для целей исследования и сравнения.

Землетрясение начинается в эпицентре?

Место под земной поверхностью, где начинается землетрясение, называется гипоцентром, а место, расположенное непосредственно над землей на поверхности земли, называется эпицентром. Иногда землетрясение имеет форшок. Ученые не могут сказать, что землетрясение является форшоком, пока не произойдет более сильное землетрясение.

Что происходит со временем SP по мере удаления от эпицентра землетрясения?

По мере удаления от землетрясения разница во времени между приходом P-волн и S-волн увеличивается. Проще говоря, чем больше время между волнами S и P (интервал S-P), тем дальше расстояние. Опишите процесс триангуляции для определения эпицентра.

Где происходит больше всего землетрясений?

Самый большой в мире пояс землетрясений, околотихоокеанский сейсмический пояс, расположен по краю Тихого океана, где происходит около 81 процента крупнейших землетрясений на нашей планете.Он получил прозвище «Огненное кольцо».

Чем вызваны неисправности?

Разлом образуется в земной коре как хрупкая реакция на напряжение. Обычно движение тектонических плит создает напряжение, и породы на поверхности ломаются в ответ на это. Разломы не имеют определенного масштаба.
