Что представляет собой заземление? Это соединение с земельным участком различных элементов установленного электрооборудования, выполненное самостоятельное. Главное назначение – эффективная защита от возможного воздействия электрического тока в случае неожиданной поломки какой-либо бытовой техники.
Каким может быть устройство заземления?
Ежедневно специалисты подчеркивают важность верно смонтированной системы заземления и, не говоря о серьезной опасности поражения электрическим током в доме, который не был подключен заранее к заземляющему контуру, стоит лишь подчеркнуть для всех тот факт, что верно выполненная схема контура заземления в частном доме необходима для безопасного проживания в нем.
Поэтому лучше один раз заплатить за его выполнение, нежели потом пытаться восстановить дом, например, после пожара.
Как может быть устроен контур?
Контур любого заземления состоит из двух систем: внутренней, наружной. В распределительном щитке оказываются объединены две трассы.
Уличная часть – это электроды, вкопанные прямо в почву и соединенные между собой пластинами из металла. От конструкции обязательно выводится шина из металла, которая в дальнейшем должна быть проведена к основному щиту.
Внутреннее устройство такого типа защиты чаще всего состоит из огромного количества самых различных проводников , которые берут свое начало у корпусов мощных бытовых приборов. Все действующие контакты между собой соединяются в единую шину, находящуюся внутри щита.

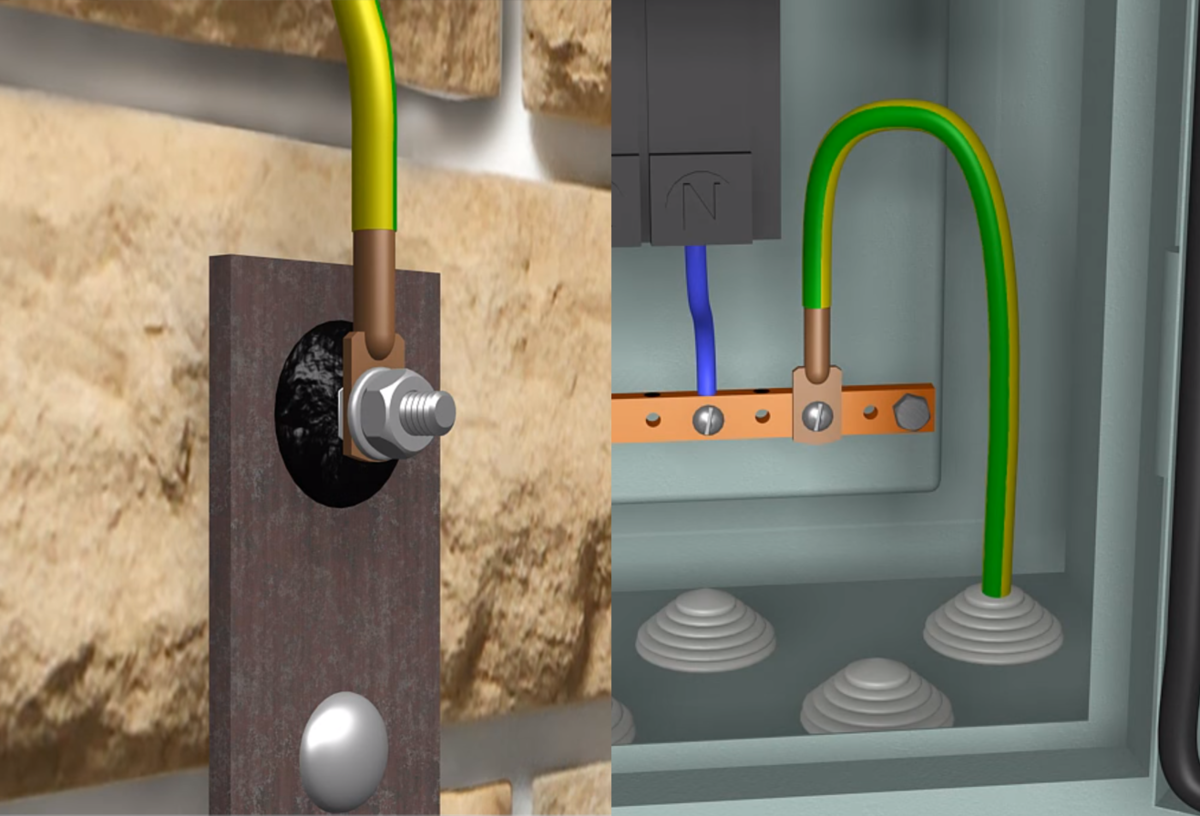

Шина с пластиной соединяются при помощи заранее приготовленного медного кабеля необходимого сечения. Стоит отметить, что кабель закрепляется на самом металле с использованием болтового соединения.
Применение каких-либо сложных инженерных решений не пригодится, поэтому посмотрев фото заземления в частном доме все можно сделать и самостоятельно. Все, что необходимо будет от вас — это точно следовать инструкции или советам специалистов.
Какие понадобятся материалы?
- Металлический уголок из нержавеющей стали/стальная водопроводная труба/арматура/прямоугольный профиль;
- Несколько металлических полосок 120х4 см с толщиной не меньше, чем 4 мм;
- Металлическая полоса, например, из нержавейки;
- Провод из меди;
- Болт М10/М8.
Процесс выбора места и разметки
Задумавшись, как сделать заземление в частном доме, стоит отметить, что лучше всего, если установка контура будет выполняться близко к постройке, но с соблюдением основных правил. Благодаря минимальной длине любой соединительной «линии», у вас будет возможность заметно сэкономить на расходных материалах.
Кроме того, в будущем не будет абсолютно никаких сложностей при ведении привычной деятельности, вроде разбивки цветочных палисадников или прокладки всех необходимых инженерных коммуникаций.
Как выполняется расчет?
Начав выполнение заземления в частном доме своими руками очень часто самостоятельно сложно сделать точные расчеты, поскольку нет необходимых знаний.
Это связано с тем, что для выполнения расчетов применяется достаточно сложная формула с огромным количеством различных коэффициентов, каждый из которых ответственен за влажность почвы, или, например, свойства грунта.
Получить данные коэффициенты удастся только после проведения сложных расчетов и анализов, что в любом случае от человека решившего сделать устройство заземления в частном доме потребует определенной квалификации.
Обращаясь к мастеру в этой ситуации необходимо быть готовым понести внушительные траты на данном этапе.
При выполнении правильного заземления частного дома очень важно не нарушать основные правила.
Во-первых, ни один проводник не должен быть подключен к металлическому трубопроводу каких-либо инженерных коммуникаций.
Во-вторых, специалисты запрещают использовать любые лакокрасочные составы для покрытия даже элементов схем.
В-третьих, для подключения самостоятельно заземления нельзя использовать «нулевой» провод.
В-четвёртых, заземлители горизонтального типа, как и соединители не должны располагаться наверху, так как только в крайнем случае может быть использована наземная прокладка.
Фото заземления в частном доме
Также рекомендуем посетить:
- Детектор скрытой проводки
- Пайка проводов
- Кабель в землю
- Открытая электропроводка
- Однофазный двигатель
- Крепление кабеля
- Распределительная коробка
- Маркировка проводов
- Распределительный щит
- Установка выключателя
- Фотореле для освещения
- Показания электросчетчика
- Дифференциальный автомат
- Провод СИП
- Электропроводка в деревянном доме
- Точечные светильники
- Подключение люминесцентных ламп
- Магнитный пускатель
- Освещение участка
- Подключение светильника
- Соединение проводов
- Подключение диммера
- Скрытая электропроводка
- Электрозвонок
- Сечение провода
- Ремонт утюга своими руками
- ВВГ кабель
- Монтаж электропроводки
- Замена электропроводки
- Датчик движения для включения света
- Схема электропроводки в доме
- Стабилизаторы напряжения для дома
- Смеситель на кухню
- Свет в аквариуме
- Штробление стен
Заземление дома – 87 фото, сехм и идей правильного заземления
Заземление в частном доме играет большую роль в современной жизни людей, так как её отсутствие может привести к тому, что электрические приборы могут просто-напросто выйти из строя.
Помимо этого, для сельской территории характерно наличие электросистем, которые были созданы еще в СССР, что также требует создания заземления. Это поможет существенным образом уровень защищенности жилья.
Значение заземления
Во-первых, заземление обеспечивает безопасность электрических систем. Когда заземление правильно сделано, то при возможном появлении тока утечки срабатывает устройства защитного отключения.
Во-вторых, при помощи заземления поддерживается нормальное функционирование электрического оборудования. Не для всех электрических приборов достаточно лишь защитного провода в розетке.
Многим электрическим приборам также нужно подключиться к заземляющей шине напрямую. Так для этого у стиральных машин, микроволновок имеются специальные приспособления.
Не все знают о том, что микроволновая печь без данного подключения может серьезно фонить. Таким образом, бытовая техника может нести угрозу здоровью человека.
Часть моделей микроволновок имеют специальные клеммы. В инструкциях же сообщается, что «необходимо заземление». Правда не растолковывается, как его осуществлять.
Довольно часто при прикосновении мокрыми руками стиральных машин ил микроволновок ощущается некоторое пощипывание. Чтобы избавиться от данного ощущения, необходимо выполнить прямое подключение.
Также можно значительным образом усовершенствовать работоспособность компьютерной техники и Интернета. Для этого надо, чтобы провод с заземлением был подключен к корпусу ПК.
Насколько нужно заземление в деревянном доме или на даче?
Однозначный ответ – обязательно. Особенно это касается жилья, которое построено из легковоспламеняющихся материалов. Это связано с тем, что большую угрозу для домов несут грозы.
Имеется огромное количество элементов, которые притягивают к себе молнии. К ним относятся колодцы и трубопроводы, которые расположены на небольшой глубине.
В данные объекты зачастую происходят удары молний.
В том случае, если громоотвода нет, то попадание молнии может привести к пожару. В связи с этим специалистами рекомендуется вместе с заземлением сооружать хотя бы небольшие молниеотводы.
Системы заземления для частных домов
Имеется шесть видов заземления, но если говорить об индивидуальной застройке, то рекомендуется использовать два вида: TT и TN-S-C.
Наибольшей популярностью в последние пару лет пользуется система TN-S-C. Её особенность заключается в том, что нейтраль, которая располагается на подстанции, оказывается глухозаземленной. Оборудование же имеет прямой контакт с земной поверхностью.
Схема заземления дома представлена в следующем виде: первоначально земля и нейтраль ведется к потребителю при помощи всего лишь одного проводника. Перед тем как зайти в жилье происходит разделение на два независимых друг от друга проводника.
Благодаря этому достаточно лишь обеспечить защиту автоматами.
Существенным недостатком являются возможные случаи, когда провода на участке, располагающемся между жилым помещением и подстанцией, приходят в негодность.
Логично, что для нейтрализации данной угрозы требуется, чтобы существовала механическая защита для провода PEN. Желательно, чтобы было сделано специальное резервное заземление. Как правило, оно располагается на опорах в промежутке через каждые 100 метров.
В связи со сложностью удовлетворения данных условий, следует использовать систему ТТ. Разница между двумя этими схемами заключается в том, что в ТТ должны соблюдаться следующие условия: заземляющий провод идет к щитку от контура заземления, созданного в индивидуальном порядке.
Заземление частного дома
Некоторые элементы электрической системы страны построены достаточно давно, не имеют какого-либо заземления. Данное отсутствие в свою очередь требует создания отдельного контура.
Наилучший выход из сложившейся ситуации, это сделать заземление в частном доме своими руками.
В связи с этим у многих может возникнуть вопросы о том, как сделать заземление в доме?
Ответ прост: контур заземления дома. Он должен быть построен как треугольник с равными сторонами. В каждой из вершин треугольника забивается штырь.

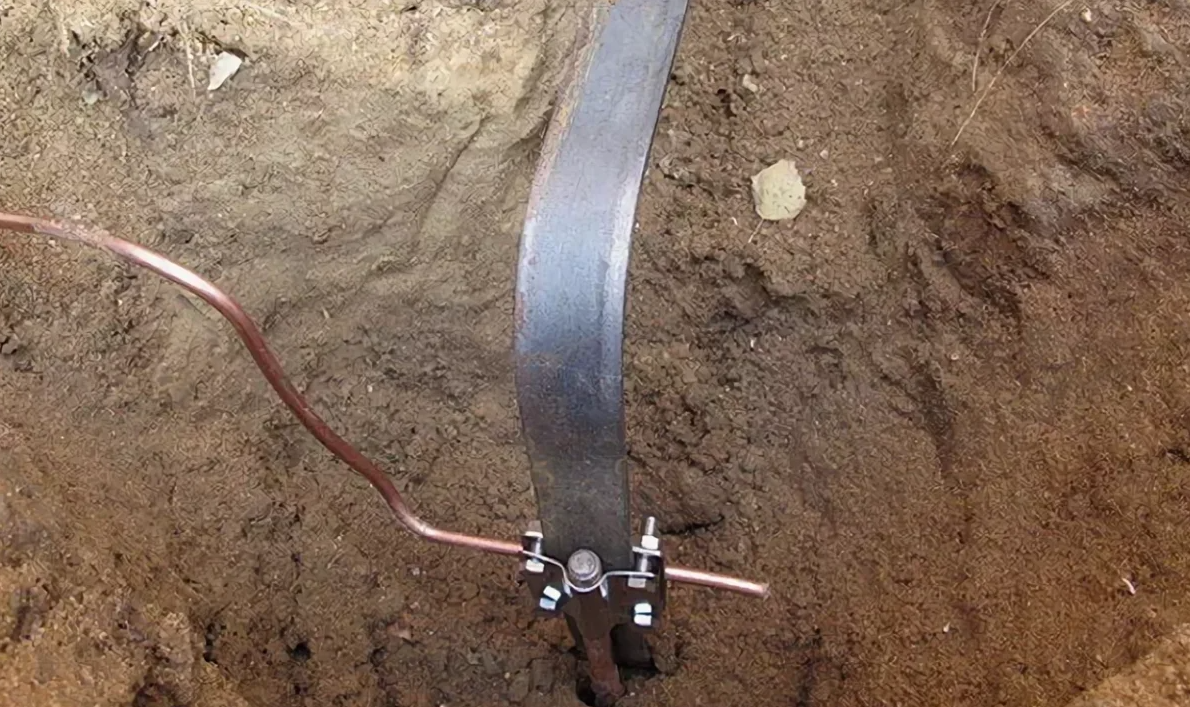

Обязательным условием является наличие металлической связи между вершинами. Для этого протягивают полосу из метала и соединяют со штырями. Расстояние между ближайшим штырем и краем дома должно быть не меньше, чем полтора метра.

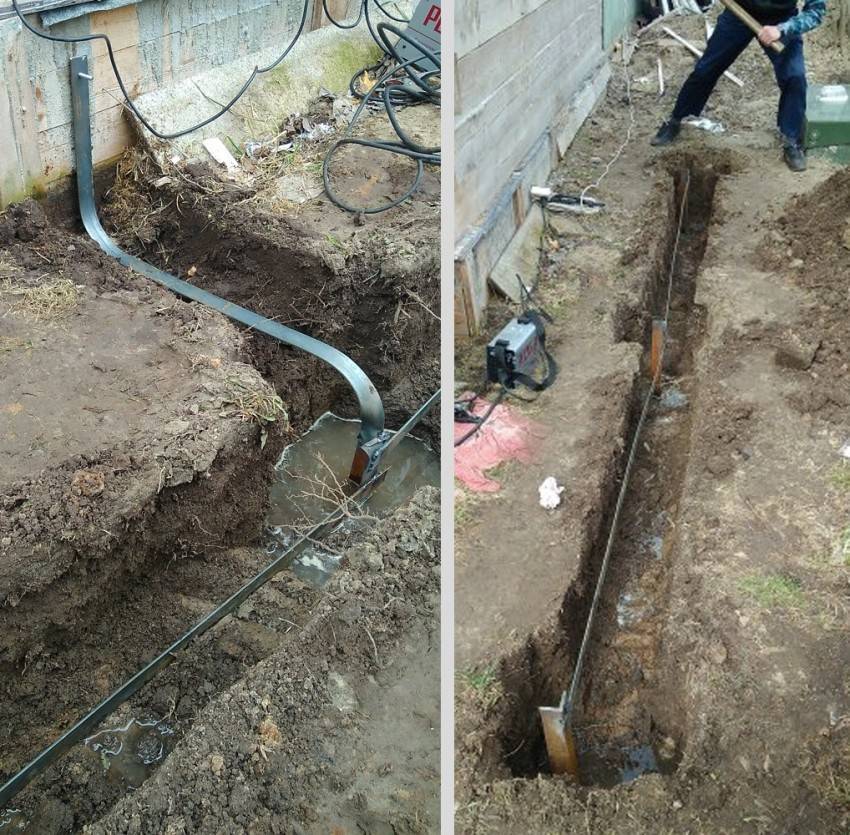

Далее копается специальная траншея в форме треугольника с равными сторонам. В глубину траншея должна быть семьдесят сантиметров, в ширину – пятьдесят сантиметров.
Одну из верши треугольника соединяют с домом. Как правило, это ближайшая к дому вершина. Глубина траншеи должна составлять как минимум пятьдесят сантиметров.
Фото заземления дома
Почему нельзя делать отдельное заземление
Переделывать проводку по всему дому, конечно, долго и дорого, но при желании чтобы без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо.
Отдельное заземление некоторых розеток неэффективно и даже опасно. И вот почему. Наличие двух и более таких устройств рано или поздно приводит к выходу оборудования, подключенного к этим розеткам. Все дело в том, что сопротивление цепей зависит от состояния грунта в каждом конкретном месте. В некоторых ситуациях между двумя заземляющими устройствами возникает разность потенциалов, что приводит к поломке оборудования или поражению электрическим током.
Модульная штифтовая система
Все ранее описанные устройства, изготовленные из забивных уголков, труб и стержней, называются традиционными. Их недостатком является большой объем земельных работ и большая площадь, которая требуется при монтаже системы заземлителей. Это связано с тем, что требуется определенная площадь контакта штырей с землей, достаточная для обеспечения нормального «растекания» тока. Сложность может вызвать и необходимость сварки – другого способа соединения заземляющих элементов нет. Но плюс этой системы в относительно небольших затратах.
Если делать традиционное заземление в частном доме своими руками, это будет стоить максимум 100 долларов. Это если покупать весь металл и оплачивать сварку, а остальные работы выполнять самостоятельно
Комплект модульной системы заземления
.
Модульные штыревые (штыревые) системы появились несколько лет назад. Это набор штырей, которые забивают на глубину 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штифта соединяются между собой с помощью специальных зажимов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.
Преимуществом модульного заземления является небольшая занимаемая площадь и меньший объем работы. Необходим небольшой котлован со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штифты длинные и тонкие, и их можно легко вбить в подходящую почву. Вот мы и подошли к главному минусу: глубина большая, и если на пути встретится, например, камень, придется начинать сначала.
А снять стержни – проблема. Они не сварные, а вот выдержит ли хомут – вопрос.
Второй минус – высокая цена. Вместе с установкой такое заземление обойдется вам в 300-500 долларов. Самостоятельная установка проблематична, так как забить эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который мы научились заменять перфоратором с ударным режимом. Также необходимо проверять сопротивление после каждого забитого стержня. Но если вы не хотите возиться со сваркой и земляными работами, модульные заземляющие шпильки — хороший вариант.
Заземление в частном доме: что есть, как проверить и как правильно сделать заземление
Мы уже писали о том, зачем нужно заземление в квартире, и что делать, если в вашем многоквартирном доме его нет. Теперь разберемся с особенностями грунта в частных домах. Пожалуй, главным отличием этой схемы является необходимость страховки.
ООО ГеоГраффити
Заземления много не бывает
Как и в многоквартирных домах, в частных домах существует три вида электропроводки. В старых домах — двухпроводная сеть системы TN-C, новая трехпроводная система TNC-S или ТТ с заземленным нулем и независимым от заземляющего контура. Однако превратить «старое» в «новое» в частном доме гораздо проще, чем в квартире. Вам не нужно обращаться в управляющую компанию и просить ее обновить электропроводку при регулярном обслуживании. И особо не надо ждать когда дойдет очередь до капитального ремонта. Установить заземление в частном доме можно в индивидуальном порядке. Главное, уметь правильно действовать.
Схема сайта aquatic-home.ru
Сельские электрики часто просто кладут на землю кусок стального уголка или арматуры, к которой подсоединяется медный провод. Да, в качестве дополнительного грунта такая конструкция возможна. Но для полного контура заземления этого недостаточно.
Требует особого внимания к проводке системы заземления ТТ (на схеме ниже).
Схема сайта housediz.ru
Сколько фаз должно входить в дом?
Подключение в частном доме может быть однофазным (как на схеме выше) и трехфазным, в этом случае вы «берете» электроэнергию из локальной сети не двумя, а тремя проводами. Для небольших сетей с выделенной мощностью 15 кВт последний вариант несколько дороже, но для развитого домохозяйства предпочтительнее.
Во-первых, позволяет использовать оборудование, требующее подключения к трехфазным розеткам (электрокотлы, электроплиты, банные печи, деревообрабатывающие станки).
Во-вторых, при правильно разработанной схеме электроснабжения позволяет свести к минимуму провалы напряжения в сети при включении мощных устройств.
В-третьих, в трехфазной сети можно равномерно распределить нагрузку: фаза в, фаза в ванне, все три в гараже и мастерской.
Фото с сайта chebo.biz
Как сделать заземление в частном доме?
Заземление для сети имеет идентичную конструкцию, независимо от количества фаз. Кроме того, для системы молниезащиты необходим контур заземления, как у частного дома на 15 кВт. Здесь возможны два варианта.
1. Использовать в качестве заземлителя закопанные или забитые в землю проводники: стальную проволоку, уголок и т.п. Подходят два или три металлических стержня, соединенных сварной крестовиной. Стержни имеют контур в форме треугольника на расстоянии не менее трех метров друг от друга. Глубина грунта — 2-3 м. В этом случае перемычка между стержнями должна располагаться чуть ниже полуметра под землей. К одной из перемычек приварен токосъемник из стальной проволоки, выходящий на поверхность.
Фото с сайта amperof.
ru
Важно: Для подземной части данной конструкции допустим только сварной шов, так как любые другие (например, свинченные) в земле корродируют и теряют свою надежность. Медный провод от домашнего щитка подключается к токоприемнику с помощью зажимных клемм. Клипса всегда обработана антикоррозийной смазкой.
Подробнее о том, как сделать заземление в частном доме (и какое оно должно быть), мы писали в статье о молниезащите. Убедитесь, что сельский электрик знает эти детали, прежде чем подключать заземляющую пластину.
ПО ТЕМЕ…
Вопрос: Зачем нужна молниезащита
Фото с zazem812.ru
2 . Готов купить комплект в виде набора стальных стержней (есть подороже, из меди или нержавейки) и контактных групп. Преимущество «коробочных» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавеющая сталь служат многие десятилетия.
Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод обычно бывает достаточно.
Техническое обслуживание заземлителей — только периодический (раз в два-три года) осмотр наружных контактных групп и при необходимости чистка и смазка контактов.
Узнать или проверить есть ли заземление в частном доме, так же как и в квартире.
Фото с сайта elektro.ru
Сложный корпус: Электролитическое заземление
Электролитическое заземление — тоже «коробочное» решение, но предназначено для грунтов с высоким электрическим сопротивлением (например, для заземления в сухом, песчаном грунте), мест, где невозможно заглубление в землю (скальное основание), и с ограниченным пространством (высокая плотность застройки).
В качестве заземлителя здесь используется Г-образный полый стержень или электрод, заполненный специально приготовленной смесью минеральных солей.
Однако, если ваш дом не находится в пустыне или вечной мерзлоте, в электролитическом заземлении нет необходимости. Основная область его применения — промышленные объекты.
James Martin Associates
Одинарное заземление для системы электро- и молниезащиты — возможно ли это?
Скажем так, правила не запрещают. Но есть важный момент: сделать заземление сразу «в домашних условиях» — невозможно. Заземление системы молниезащиты должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек. Далее 1,5 м от фундаментов зданий. В то же время в грозу приближаться к нему опасно. Если в систему молниезащиты попадает молния, то создается электрический импульс напряжением до сотен киловольт. Могут возникнуть неконтролируемые токи, которые могут вывести из строя технику и даже стать причиной пожара.
Фото с сайта keaz.ru
Совет: Предотвратить нежелательные явления поможет установка на входной створке устройства защиты от перенапряжений (УЗИП). Устанавливается на дин-рейку, выглядит как УЗО (устройство защитного отключения), стоит несколько тысяч. А вот ремонт сгоревшей техники или ликвидация последствий пожара обойдется намного дороже.
CityRoof
Какое заземление, кроме проводки?
В отличие от многоквартирных домов, где для заземления требуется только проводка, в частных домах есть и другие элементы, которые необходимо подключить к цепи заземления. Например, газовый котел и система металлических труб, газовое отопление. Последний должен быть соединен с системой уравнивания потенциалов (СУЗ). Вопрос как сделать заземление газового котла, экспресс монтажники оборудования. Дилетанту здесь не место.
Представителям газовых компаний на соответствие их (повышенным) требованиям к качеству заземления. Главный показатель исправности заземлителя — сопротивление протеканию электрического тока. Стандартное значение для частного домовладения — не более 30 Ом (замерял прямо в точке расположения заземления, «дом» значит не проверял). Заземление, выполненное в схемах, которые мы описали ранее, связано с этим значением. Если ваша схема не «дотягивает» до высоких требований к газу (не более 10 Ом), скорее всего, придется делать дополнительную точку заземления.
