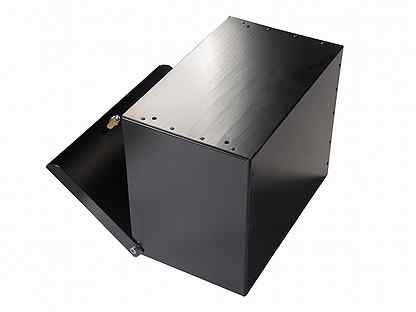

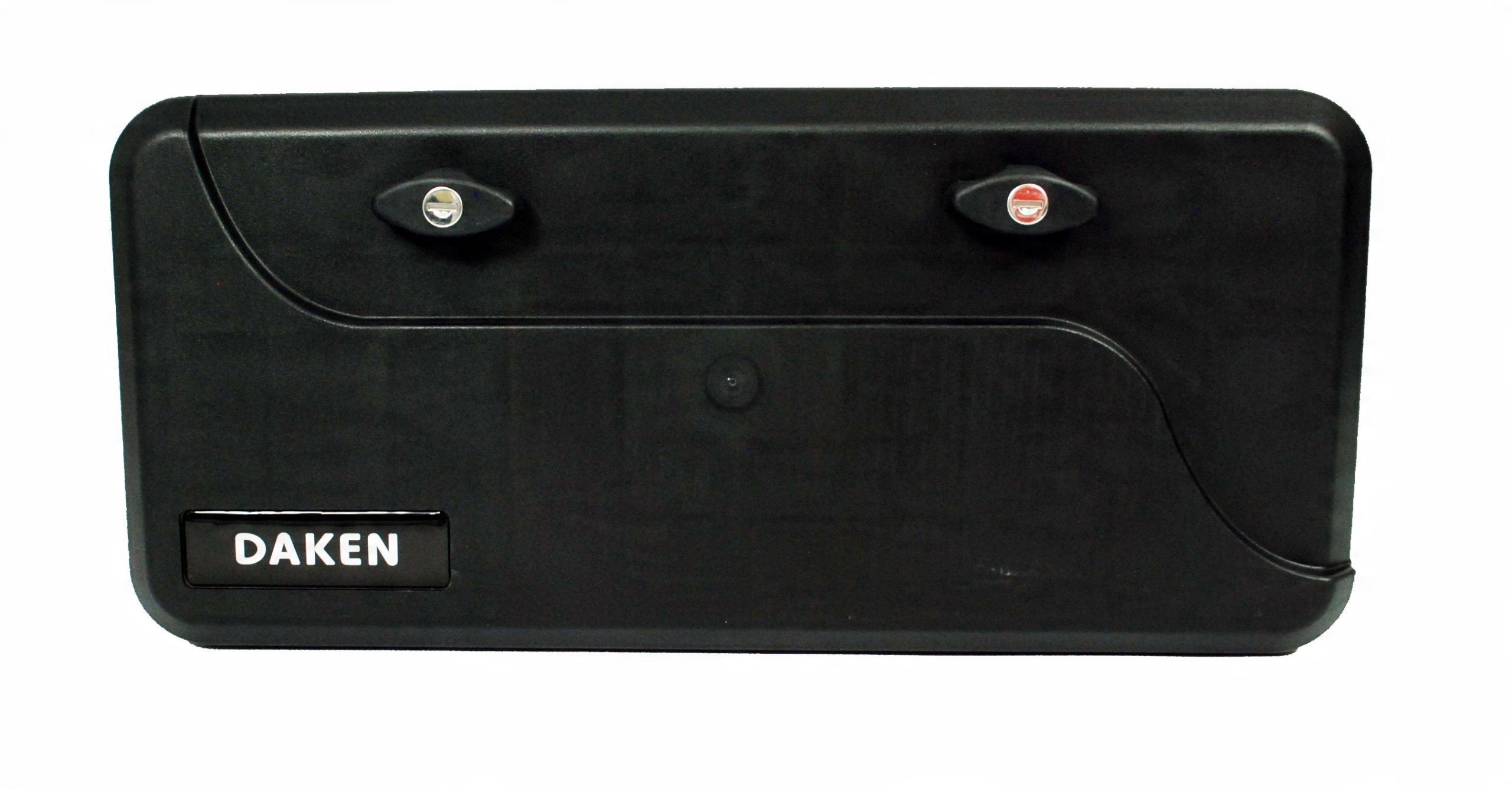

Ящик инструментальный металлический для грузовиков своими руками: Доступ временно заблокирован

• Регулярно проверяйте ящики для инструментов и очищайте их от грязи, грязи и мусора
• При закреплении ящика для инструментов на направляющей кровати не закрепляйте его слишком туго.Это может повредить поручень кузова грузовика.

Лучшие ящики для прокатного инструмента в 2021 году

При поиске лучшего прокатного ящика для инструментов в 2021 году следует учитывать несколько факторов. К ним относятся:

Лучшие ящики для инструментов бывают разных размеров. Некоторые могут быть всего 2 фута в ширину, а другие могут достигать 5 футов в ширину. Выберите размер, соответствующий вашей коллекции инструментов и количеству места в вашей мастерской. Если у вас есть несколько инструментов для самостоятельного изготовления, вы можете выбрать комод среднего размера с ящиками разного размера.Если ваша цель – хранить большие электроинструменты, выберите большой ящик для инструментов.

имеют несколько ящиков, которые обеспечивают удобное место, где вы можете расположить инструменты для облегчения доступа и защиты их от грязи в мастерской. Большинство ящиков в ящике для инструментов имеют направляющие на шарикоподшипниках, которые обеспечивают плавное открывание и закрывание. Подумайте, достаточно ли в ящиках места для всех инструментов. Достаточно ли места для открывания ящиков в вашей мастерской? Насколько легко ты держишься за ручки? Некоторые ящики для инструментов имеют регулируемые полки.На стеллажах можно хранить электроинструменты, которые не помещаются в ящики.

Некоторые из обычных материалов, используемых для изготовления ящиков для инструментов, – это закаленный пластик, металл и дерево. Металлические ящики для инструментов можно разделить на стальные или алюминиевые. Алюминий обычно легкий и лучше всего подходит для переносных ящиков для инструментов. Сталь предлагает более высокий уровень безопасности. Пластиковые и деревянные материалы обеспечивают ограниченную защиту. Но, в отличие от дерева, пластиковые сундуки для инструментов нельзя разрушить химическими веществами и маслами.

Сундуки с инструментами обычно очень большие и тяжелые. Если вы будете переносить инструменты из одного места в другое, вы можете подумать о алюминиевом ящике для инструментов. Кроме того, выбор ящика для инструментов с колесами позволяет легко перемещать ящик с одного места на другое.

Многие ящики для инструментов поставляются с ключом и замком для запирания ящиков. Это обеспечивает уровень защиты, который может предотвратить кражу вашего инструмента. Если вы работаете в зоне с другими механиками, убедитесь, что в вашем ящике с инструментами есть запорный механизм для защиты ваших вещей.

Направляющие используются для открывания и закрывания ящиков комода. Их можно разделить на шарикоподшипниковые и ненесущие. Направляющие на шариковых подшипниках оснащены шариковыми или роликовыми подшипниками, которые обеспечивают плавное, легкое и бесшумное открывание. Обратной стороной этих слайдов является то, что они обычно дороже, чем слайды с трением или без подшипников.

Что выбрать: ящик для инструментов или ящик для инструментов? Ящик для инструментов – обязательный аксессуар для любого владельца инструмента.Обычно он меньше, чем ящик для инструментов, и поэтому его легче перемещать. Ящики для инструментов часто изготавливаются из пластика или композитного материала, что делает их пригодными для переноски инструментов из одного места в другое. Они открываются сверху и имеют ручки для увеличения подвижности.

Таким образом, они подходят для энтузиастов DIY и владельцев малого бизнеса, которые хотели бы выполнять небольшие работы по дому. Поэтому ящик для инструментов – меньшая альтернатива для перевозки определенного оборудования по дому.

Ящик для инструментов на колесиках – это переносной ящик для инструментов на колесах, который предлагает идеальный баланс между большим пространством для хранения ящика и портативностью ящика для инструментов. Таким образом, он подходит для переноски более крупных и тяжелых инструментов, которые не поместятся в ящике для инструментов. Поэтому ящик для инструментов на колесиках может быть больше для среднего энтузиаста DIY или обычного домашнего пользователя. Если у вас слишком много инструментов, чтобы поместиться в ящик для инструментов, ящик для инструментов – правильный вариант для вас.

Есть несколько причин, по которым вам следует подумать о покупке лучшего портативного роликового ящика для инструментов. Это:

Лучшие ящики для инструментов предлагают удобство хранения всех ваших инструментов в одном месте. Они похожи на шкафы на колесиках и с выдвижными ящиками, поэтому их можно легко передвигать.

Еще одна причина, по которой вам следует выбрать лучший подвижный ящик для инструментов по сравнению с другими вариантами хранения, заключается в том, что он предлагает больше места. Это делает его хорошим выбором для домовладельцев с большим набором инструментов.

Когда ваши инструменты собраны в одном месте, это повышает вашу эффективность.Вы также можете быстрее выполнить свою задачу, если сможете легко достать инструменты.

Традиционный ящик для инструментов может привести к смещению инструментов, что может привести к повреждению. В хорошем ящике для инструментов ваши инструменты будут храниться в порядке, защищая их от повреждений. Вы также можете надежно закрепить и хранить свои инструменты подальше.

Хранение вашего ящика с инструментами в порядке может помочь повысить вашу производительность. Вот несколько советов по организации вашего подвижного ящика с инструментами.

Вот советы по организации различных секций ящика.

• Верхний ящик: Это лучшее место для хранения более легких инструментов, таких как розетки, медные катушки, наждачная бумага и многое другое. Это облегчает доступ к ним и чтение маркировки. Так же можно добавить хороший органайзер розеток
• Средний ящик: Используйте средние ящики для хранения отверток, гаечных ключей, зубил и других специальных инструментов.Вы можете добавить в ящики хорошо смягченную линию ящика. Это гарантирует, что инструменты останутся на месте, а нижний ящик останется защищенным.
• Нижний ящик: Чтобы увеличить устойчивость вашего ящика для инструментов, вы должны хранить более тяжелые инструменты в нижних ящиках. Это может обеспечить большую устойчивость груди. Это также гарантирует, что более тяжелые инструменты будут находиться рядом с уровнем земли. Электроинструментам также требуется больше места для хранения, которое часто доступно в нижнем ящике.

Желательно хранить один и тот же набор инструментов в одном месте.Например, отвертку, сверла следует держать на одном месте. Точно так же качающиеся инструменты и их крепления должны быть размещены в одном месте.

Гвозди, гайки и шурупы можно отсортировать по их типу и размеру. Затем вы можете поместить их в отдельные хорошо промаркированные контейнеры. Контейнеры с прозрачной этикеткой помогут вам легко выбрать правильный тип гвоздя или шурупа.

Колышки могут быть полезны для больших ящиков с инструментами.Разместите перфорированную доску внутри ящика для инструментов и закрепите ее снаружи. Колышки помогут вам хранить легкие инструменты, шнуры и другие аксессуары. Убедитесь, что колышки надежно закреплены и расположены на небольшом расстоянии друг от друга, чтобы хранящиеся предметы не сталкивались друг с другом. Пегборды также могут предоставить дополнительное место для хранения, когда они прикреплены к стенам гаража.

Мы предоставили вам обзоры продукции, а также всю необходимую информацию, чтобы выбрать идеальный прокатный ящик для инструментов, отвечающий вашим потребностям.Благодаря информации, содержащейся в этом руководстве, вам будет легче принять мудрое решение о покупке.

Создайте роскошный шкаф для хранения инструментов

В этой статье я покажу вам, как я построил этот шкаф для инструментов и как вы можете настроить его под свои нужды с минимальными затратами времени и материалов. Эта статья проведет вас через все шаги, необходимые для изготовления этого шкафа от начала до конца, а также то, как купить этот проект как «Готовый к сборке комплект» (комплект RTA) или как законченный блок, готовый к установке. использовать.

О проекте

Я видел много разных дизайнов шкафов для инструментов на протяжении многих лет, но ничего из того, что мне действительно не нравилось, в конце концов решил спроектировать один специально для плотников. Одна вещь, которой не хватает большинству сундуков для инструментов, – это большой ящик, в который поместятся громоздкие инструменты, такие как фрезерные станки и пилы. Эта конструкция проста, практична, экономична и универсальна. По сути, если вы не хотите тратить большие деньги на металлический ящик для инструментов и предпочитаете делать это самостоятельно и иметь деревянный ящик для инструментов, то это для вас.Это отличная вещь для работы в магазине, где у вас есть собственные инструменты и вы держите их под замком (не говоря уже о том, что все ваши коллеги будут очень впечатлены). Если вы занимаетесь столярными изделиями внутри помещений, эта вещь сделает работу на рабочем месте проще простого, и вам не придется беспокоиться о том, чтобы поцарапать пол вашего клиента. Этот ящик для инструментов выглядит красиво и работает как мечта; он катится плавно и бесшумно, и когда вы добавляете резиновые вкладыши в ящик, инструменты не перемещаются. Полиуретановые ролики с фиксатором и массивная верхняя часть блока из клена делают его прочным и мобильным.Это такой красивый предмет мебели, что вы, возможно, захотите использовать на своей кухне для посуды, салфеток и сервировочных подносов, а затем катите его в столовую, чтобы обслуживать гостей. Возможности безграничны.

Базовая модель, показанная здесь, является лишь отправной точкой. Есть много дополнительных функций, которые можно добавить позже.

Вот что можно добавить:

• Добавление держателей инструментов по бокам и сзади для большего хранения
• изготовление вставок с разделителями для упорядочивания ящиков
• добавляет дверцы для хранения спереди, чтобы вместить еще больше инструментов
• добавление расширения вверху, которое может использоваться как таблица маршрутизатора
• создание встроенных тисков для удержания заготовок
• из разных пород дерева для изготовления более красивых предметов

Однако пока мы просто остановимся на основном корпусе, как показано.

Как мне получить?

Этот проект можно реализовать разными способами, поэтому перед тем, как начать, вы должны решить, что лучше для вас. Все материалы, оборудование и ящики можно заказать прямо по адресу www.drawer.com у Western Dovetail, а также из многих других источников, на которые есть ссылки в этой статье. Необходимые инструменты – это основные столярные и столярные инструменты. Уровень навыков высок и требует высокой степени точности, чтобы гарантировать правильную работу ящиков.Если у вас нет оборудования или навыков, чтобы вырезать детали точно и под прямым углом в пределах 1/32 дюйма, вам, вероятно, следует приобрести комплект.

Вот несколько вариантов:

1. Следуйте плану и создайте его с нуля (требуется высокий уровень навыков и пара выходных)

2. Закажите все материалы, нарезанные по размеру, а остальное сделайте сами (требуются навыки совмещения и один уик-энд)

3. Сделайте шкаф самостоятельно, закажите ящики и фурнитуру в стиле «ласточкин хвост», а затем соберите его (примерно два полдня работы)

4.Закажите все детали, обрезанные по размеру и увязанные в «ласточкин хвост»; готов к сборке с оборудованием (незавершенным или предварительно законченным, можно собрать менее чем за день)

5. Купить ящик для инструментов в полностью собранном и законченном виде.

Начало работы

Во-первых, вам нужно решить, подходит ли вам этот шкаф по размеру. Высота важна, если вы хотите использовать его как верстак. Удобная высота верстака обычно составляет чуть больше половины вашего роста, но это также зависит от длины ваших рук.Кто-то ростом 5-7 дюймов может захотеть, чтобы их рабочий стол был около 34 дюймов, тогда как кто-то ростом выше 6 футов предпочел бы высоту 37 дюймов.

Этот план предусматривает шкаф высотой 30 дюймов, но с усиленными 4-дюймовыми роликами, планкой снизу и 1-1 / 2 дюйма сверху, общая высота составляет 37-1 / 2 дюйма.

Чтобы уменьшить высоту шкафа, используйте верхнюю часть 3/4 дюйма и ролики 3 дюйма, и он выйдет примерно на 35-1 / 2 дюйма. Если он все еще слишком высок, вы можете уменьшить высоту шкафа на 1 дюйм и сделать один из более глубоких ящиков на 1 дюйм меньше.

Определив высоту, подумайте о ширине шкафа. Если 30 дюймов работают хорошо, продолжайте. В противном случае вы можете сделать его шире или уже, желательно с шагом 3 дюйма. Джиг-зажим Leigh идеально подходит для моей 30-дюймовой скамьи, но для версии Porter Cable потребуется верх шириной 36 дюймов.

Затем решите, как вы собираетесь делать шкаф. Вы можете сделать его самостоятельно из любого материала 3/4 дюйма со столярными изделиями по вашему выбору, заказать их в комплекте или купить в собранном виде.

• Если вы хотите соединить шкаф самостоятельно, вам понадобится зажимное приспособление «ласточкин хвост» диаметром 24 дюйма.
• Если вы хотите соединить шкаф встык и использовать для его сборки печенье, дюбеля или шурупы, это тоже подойдет.

Я предоставил списки вырезов как для конструкции типа «ласточкин хвост», так и для конструкции стыкового соединения на основе шкафа шириной 30 дюймов с использованием стандартного материала 5 x 5 дюймов. При изготовлении шкафа важно соблюдать точные размеры внутренней части шкафа и внешней стороны ящиков, чтобы выдвижные ящики работали плавно.Ящики спроектированы таким образом, что вам понадобится только одна «установка», чтобы согласовать все ящики. Ящики имеют высоту 3, 4, 5 и 11 дюймов и имеют один ласточкин хвост на дюйм, поэтому все они будут использовать одинаковую установку. Как Porter Cable, так и Leigh Jigs могут делать ласточкин хвост с одинаковым шагом 1 дюйм, поэтому я спроектировал шкаф для работы с любой системой, а также с нашими производственными машинами для комплектов. Увеличение высоты на 1 дюйм также позволяет легко прибавлять или вычитать кратные 1 дюйм от высоты шкафа. (Прочтите «О ласточкин хвост», чтобы узнать больше об истории создания «ласточкин хвост» и почему расстояние в центре составляет 1 дюйм. )

Для получения более подробной информации о столярных изделиях типа «ласточкин хвост» НАЖМИТЕ ЗДЕСЬ.

Предупреждение: Пожалуйста, не пытайтесь делать то, что вам неудобно. Многие процедуры, необходимые для изготовления шкафов и ящиков, требуют твердой руки и надлежащего оборудования; деревообработка – дело серьезное. Этот автор не несет ответственности за уровень навыков человека, пытающегося следовать этим инструкциям. Невозможно предупредить вас обо всех опасностях, связанных с использованием инструментов, необходимых для выполнения проекта такого рода.Всегда следуйте инструкциям производителя для конкретных инструментов, которые вы используете. Не пытайтесь использовать какое-либо оборудование небезопасным образом.

ИНСТРУМЕНТЫ

Защитное оборудование

Защитные очки, Защита ушей, Пылезащитная маска

Инструменты для изготовления шкафа с нуля

• Настольная пила с поперечным упором (если у вас нет настольной пилы с поперечным упором, я предлагаю вам заказать детали, нарезанные по размеру)
• Резная пила, торцовочная пила или радиальная пила.
• Лезвие Дадо (я использую набор Фрейда Дадо 7 дюймов)
Маршрутизатор
• (подойдет любой маршрутизатор хорошего качества; для этого проекта я использую кабель Портера)
• Прижимная скоба типа «ласточкин хвост» (рекомендуется универсальная прижимная головка Leigh, Keller или Porter с 1-дюймовым центральным зажимом типа «ласточкин хвост»)
• Набор фрез для фрезерования ласточкин хвост и прямой пропил
• Сверла (5/16 “, 5/8” и 1 “) для установки колес и стопорного механизма
• Биты зенковки для планок и ручек.
• Наконечник для шуруповерта для шурупов.
• Рубанок 20 дюймов (для изготовления столешницы из массива дерева и других принадлежностей)

Инструменты, которые понадобятся вам для сборки этого проекта

• Шуруповерт
• Трехквадратный
• Квадратный каркас
• Карандаш
• Рулетка
• Шлифовальная машина и наждачная бумага
• Отбойный молоток (жесткий пластик)
• Несколько хомутов 3 ‘
• Верстак

Материалы

Я выбрал фанеру из балтийской березы, потому что это хороший, прочный материал и намного дешевле, чем цельная древесина (балтийская береза ​​из Западной ласточкин хвост также сертифицирована FSC, поэтому гарантированно получена из ответственных источников).Я настоятельно рекомендую сделать несколько тестовых деталей, прежде чем вы решите купить материалы и попробовать сделать это с нуля. Массив дерева немного легче обрабатывать, и он более щадящий при шлифовании и отделке, однако это будет стоить немного дороже. Приведенные ниже цены – это то, что вы должны рассчитывать заплатить в розницу у местного поставщика древесины лиственных пород или в интернет-магазине за материалы.

Если вы хотите сделать это из менее дорогих фанерных материалов, я бы предложил , а не , попытаться соединить части вместе.С другой стороны, если вы хотите, чтобы это было изысканное изделие из высококачественной древесины, вы можете сделать все детали из твердой древесины, склеив панели, однако для этого потребуется большой строгальный станок и некоторые более обширные знания в области деревообработки, чем мы собираемся рассказать здесь.

После того, как вы собрали все свои материалы, вы готовы приступить к проекту. Изучите план раскроя, просмотрите свои материалы и окончательно примите решение до того, как вы начнете резку.

Ящики будут шириной 27-1 / 2 дюйма и глубиной 18-1 / 4 дюйма, высотой 3, 4, 5 и 11 дюймов, причем самый мелкий сверху и самый глубокий. снизу.Специальная ручка будет выступать примерно на 3/4 дюйма перед ящиками и должна помещаться по бокам шкафа. Для направляющих ящика требуется зазор от 1 дюйма до 1-1 / 16 дюйма между внешней стороной ящика и внутренней частью шкафа. Так как материал корпуса немного меньше 3/4 дюйма, он должен идеально подходить.

Клей-ап

Вы можете начать с изготовления верхушки из клена, чтобы клей высох к тому времени, когда будут вырезаны остальные части.Разорвите достаточно материала, чтобы получился верх размером 20-1 / 4 x 30 дюймов. Вы можете сделать верх на пару дюймов длиннее, чтобы на концах оставалось выступание примерно на 1 дюйм для закрепления вашей работы на скамейке. Я предлагаю сделать полоски шириной 2–3 дюйма и длиной 36 дюймов для стабильного ламинирования при изготовлении верха толщиной 3/4 дюйма. Обязательно чередуйте зерна для лучшей устойчивости. Чтобы сделать верхнюю часть мясного блока толщиной 1-1 / 2 дюйма, вы можете разорвать ее части примерно на 1-5 / 8 дюйма в ширину и примерно на 36 дюймов в длину и приклеить их к краю, чтобы получился сверхпрочный верх – просто имейте в виду, что для этого потребуется намного больше дерева и клея.

Каким бы способом вы ни выбрали, склейте их вместе и дайте им высохнуть в течение ночи. Поместите зажимы с обеих сторон панели, чтобы она оставалась ровной.

Чтобы сделать верхнюю поверхность плоской и гладкой, вам понадобится строгальный станок шириной более 20 дюймов и желательно иметь доступ к широкой ленточной шлифовальной машине. Как только верх будет готов, вы можете закончить его протираемым лаком, например «Good Stuff», доступным в Интернете в Bally Block Co. Если у вас нет этого оборудования, вы можете просто купить кусок кленового блока мясника.

После того, как вы добавите кленовый верх и колеса, его высота будет от 35-1 / 2 дюйма до 37-1 / 4 дюйма, в зависимости от выбранных вами колес и верха.

Сделайте детали шкафа

(см. Список вырезов и схему)

Корпус будет изготовлен из балтийской березы толщиной 3/4 дюйма и будет иметь глубину 20-1 / 4 дюйма (спереди назад), примерно 30 дюймов в ширину и 30 дюймов в высоту. Что еще более важно, шкаф должен иметь внутренние размеры 28-1 / 2 дюйма в ширину, 28-1 / 2 дюйма в высоту и 19-1 / 2 дюйма в глубину, чтобы все работало по плану.

Если вы собираетесь соединить его “ласточкин хвост”, я покажу вам процесс соединения корпуса “ласточкин хвост” с помощью зажимного приспособления Leigh 24 ”, так как его можно настроить для изготовления полуслепых ласточкиных хвостов с центрами 1”.У меня есть два набора шаблонов для Leigh, так что я могу комбинировать их, чтобы получить 20-дюймовую деталь с ласточкин хвостом на 1-дюймовом центре. Если у вас недостаточно пальцев на джиге, вы можете развести их и получить меньшее количество «ласточкин хвост».

Независимо от того, какой зажим вы используете, следуйте инструкциям, прилагаемым к зажиму типа «ласточкин хвост», чтобы выбрать правильную направляющую втулку; сверло «ласточкин хвост» и настройки глубины для получения полуслепого «ласточкин хвост» глубиной 3/8 дюйма. Если необходимо изменить глубину ласточкин хвоста для достижения плотной посадки, вам может потребоваться соответствующая корректировка списка вырезов шкафа или ящика.

Запустите тестовую деталь, используя материал той же толщины, чтобы убедиться, что вы можете достичь желаемых размеров «ласточкин хвост», прежде чем разрезать детали шкафа. После того, как вы сделали успешное испытательное соединение, которое даст желаемые результаты, вы можете разрезать детали шкафа до окончательных размеров, чтобы сохранить внутренние размеры шкафа.

Примечание: Уменьшение глубины резьбы ослабляет соединение; увеличение глубины резьбы делает соединение более плотным.

Материалы и планы раскроя

Для получения полного списка материалов и списков вырезов НАЖМИТЕ ЗДЕСЬ!

Один из вариантов – разрезать компоненты, которые нужно соединить встык.

Следуйте плану резки на диаграммах, чтобы получить максимальную урожайность за минимальное время. Сохраните отходы, которые позже будут использоваться для зажима и тестирования деталей.

Шпилька передняя

Когда все детали вырезаны, самое время их обработать. Перед тем, как вы сможете соединить ящики «ласточкин хвост», вам необходимо зашпаклевать передние панели ящиков. Эта деталь предназначена для того, чтобы скрыть слайды, чтобы они не были видны спереди, и устраняет необходимость в отдельной передней части.

Вырежьте шпунт шириной 3/8 дюйма и глубиной 7/16 дюйма на внутренней стороне концов фасадов 3/4 дюйма. Это можно сделать с помощью настольной пилы, делающей два пропила, или лезвия для дадо и поперечного упора на вашей настольной пиле или на фрезерном столе с прямым резаком. Независимо от того, как вы это делаете, он должен быть точным! Рифленая часть передней части ящика должна быть такой же длины, что и задняя часть ящика.

Ящики «ласточкин хвост»

После того, как вы обработали ребра фасада, можно приступить к стыковке частей ящика.

Я решил использовать «ласточкин хвост» для частей выдвижных ящиков на прижимном приспособлении Porter Cable Omni Jig, поскольку он может выполнять однопроходное совмещение в 1-дюймовом центре, и я могу использовать одни и те же настройки для всех выдвижных ящиков. Следуйте инструкциям к зажимному приспособлению «ласточкин хвост», чтобы выбрать подходящую фрезу «ласточкин хвост» и направляющую втулку, чтобы сделать полуслепой ласточкин хвост глубиной 3/8 дюйма. Если на вашем приспособлении нет шага в 1 дюйм, вам придется импровизировать, либо изменив высоту ящика, либо, если у вас есть приспособление с регулируемым шагом в форме ласточкина хвоста, вы можете расположить их так, как вы хотите, чтобы получить даже половинные штифты наверху и дно ящиков.Однопроходное соединение «ласточкин хвост» на 1 дюйм по центру требует, чтобы боковые упоры были смещены на 1/2 дюйма. Прежде чем вставлять настоящие детали в приспособление, запустите несколько тестовых деталей, чтобы понять вашу технику и настройку.

После того, как вы сделали успешное тестовое соединение, вы готовы начать. Отметьте нижний край всех частей и определите каждую часть как стороны, переднюю и заднюю стороны, и выберите лучшую грань для внутренней стороны боковых и задних сторон.

Для получения более подробной информации о столярных изделиях типа «ласточкин хвост», НАЖМИТЕ ЗДЕСЬ.

Я хотел бы поблагодарить CB TOOL Group и Porter Cable за предоставление Porter Cable OmniJig для этого проекта. —M.H.

Делай дадо

Теперь, когда все части соединены «ласточкин хвост», вы должны убедиться, что все они выровнены по нижнему краю, чтобы вы могли запустить дадо для нижних частей. Слегка постучите по деталям, чтобы проверить совмещение. Если они немного смещены, вы можете отшлифовать края деталей, чтобы они выровнялись, или обрезать с помощью настольной пилы ту часть, которая гордится.Как только детали будут выровнены сверху и снизу, вам придется снова промаркировать их, чтобы вы могли собрать их обратно точно так же.

Теперь вы готовы запустить дадо для дна ящика.

Установите лезвие дадо, чтобы проделать пазы для дна ящиков и задней части шкафа. Я использую прижимные колеса, чтобы удерживать детали, однако, перьевая доска также подойдет, только будьте осторожны, лезвия дадо могут быть очень опасными.

1. Измерьте точную толщину фанеры для нижней части ящиков.

2. Установите лезвие дадо так, чтобы сделать канавку немного шире, чем толщина материала.

3. Проверьте посадку и сделайте так, чтобы она входила, но не была слишком свободной.

4. Установите упор на 3/8 дюйма от дна канавки.

5. Проведите все части ящика поперек дадо внутренней стороной вниз и нижним краем к забору.

Выполните тот же процесс, чтобы запустить дадо для задней части шкафа.

Теперь, когда вы сделали все дадо, пришло время обработать боковину шкафа для механизма замка.На внутренней стороне правой стороны шкафа вам нужно сделать паз шириной 3/4 дюйма и глубиной 5/32 дюйма для установки запорной планки. Установите лезвие дадо шириной 3/4 дюйма и проденьте канавку вниз по внутренней стороне стороны на 2-3 / 4 дюйма от переднего края корпуса.

На этом этапе все детали должны быть обработаны и готовы к сборке, за исключением небольшой шипа, который мы прикрепим позже.

Сборка тумбы и ящиков

Для сборки шкафа вам понадобятся молоток и деревянный брусок, чтобы защитить шкаф от повреждений, когда вы забиваете «ласточкин хвост».Нанесите небольшое количество клея в стыки и в паз спинки и начните соединять. Поскольку это большой набор «ласточкин хвост», вам нужно будет аккуратно постучать по стыкам и постепенно работать вместе, пока все не станет на одном уровне.

Вы также можете зажать стороны, чтобы удерживать их прямо, пока клей не высохнет сзади (не сжимайте стороны вместе, чтобы они не загибались внутрь, иначе ящики не поместятся!). Если «ласточкин хвост» тугие, зажимать стыки не нужно.

Когда шкаф собран и вы уверены, что он точный и квадратный, собирайте все ящики. Передние ящики губ должны быть собраны осторожно. Используйте деревянный брусок для поддержки стороны, постукивая по противоположной стороне другим деревянным бруском за передними кромками.

Установите замки и направляющие ящика

Теперь можно приступить к установке механизма замка и направляющих ящика. Механизм замка представляет собой замок группы SYS-100 от CompX Timberline и доступен от Western Dovetail.Я использую направляющие для выдвижных ящиков – это новые боковые направляющие Accuride Easy Close , которые также можно приобрести в Western Dovetail.

• Положите шкаф на скамью и достаньте рамный квадрат и карандаш.
• Отмерьте центральные линии направляющих ящика, как показано на рисунке:

• Проведите линию в центре каждого слайда.
• Теперь, когда вы знаете, где будут устанавливаться направляющие, поместите фиксирующую планку ящика в паз и ввинтите фиксаторы, чтобы удерживать ее на месте.

• Расположите фиксаторы так, чтобы они не мешали скользящим элементам.
• Разберите каждую задвижку и положите элемент шкафа на внутреннюю сторону стороны шкафа на 1-1 / 2 дюйма назад от переднего края стороны шкафа.
• Прикрепите направляющие к внутренней стороне боковин шкафа, привинтив их согласно плану. Вставьте винты в продолговатые отверстия, чтобы их можно было отрегулировать позже.

Установите направляющие.

• Прикрепите другую часть направляющих к ящикам.Если вы будете следовать плану части направляющих в виде шкафа, то центральная линия части направляющих с выдвижными ящиками будет на 1-1 / 2 дюйма вверх от нижнего края. Опять же, используйте продолговатые отверстия, чтобы потом можно было отрегулировать высоту. Используйте распорку толщиной около 3/16 дюйма, чтобы установить расстояние от края ящика до направляющей, чтобы все они закрывались в одном и том же положении.

Установите фиксаторы.

После того, как все направляющие установлены, ящики должны просто задвинуться в шкаф.Слайды необходимо аккуратно собрать заново, и обычно их нужно несколько раз осторожно открывать и закрывать, прежде чем они начнут плавно работать. Если вещи не совпадают, вы можете отрегулировать ящики, перемещая ползунки вверх или вниз по ящикам, а также внутрь и наружу. После того, как все ящики будут отрегулированы в соответствии с вашими требованиями, вы захотите добавить больше винтов как к элементу шкафа, так и к элементу ящика, чтобы убедиться, что они не расшатываются в будущем.

Шип и ключ

Шип заполняет зазор в верхней части шкафа и должен удерживать тумблер для замка.Возьмите небольшую планку и просверлите отверстие 5/8 дюйма (или 21/32 дюйма, если оно у вас есть) для замка, примерно в дюйме от конца, и предварительно просверлите в нем несколько потайных отверстий, чтобы прикрепить его к шкафу. После того, как ящики встанут на место, размер планки должен быть таким, чтобы между верхней частью верхнего ящика и нижней частью планки оставался зазор 1/8 дюйма. Перед установкой в ​​шкаф прикрутите замок к планке.

Механизм замка

Для установки планки необходимо снять ящики.После того, как вы установили планку, вам нужно добавить стопоры к ящикам, расположить штифты на планке замка и добавить заглушку для ключа в механизм замка. Стопорные упоры должны устанавливаться на расстоянии примерно 1-1 / 2 дюйма от задней кромки ящика, заподлицо с нижним краем ящика.

Блокировка останавливается.

После установки замка ключ должен запирать все ящики одним поворотом против часовой стрелки. Если он не поворачивается легко, вам нужно проверить фиксаторы.

Тяги алюминиевых ящиков

Если вы используете специальную алюминиевую тягу для выдвижных ящиков, между каждым ящиком должен быть зазор 1/4 дюйма.Поскольку угол составляет 1/8 дюйма, после его установки между ящиками останется зазор 1/8 дюйма. Я решил использовать алюминиевый уголок 1 x 2, но мне пришлось обрезать его до 1-1 / 2 дюйма, чтобы соответствовать дизайну.

Тяги необходимо просверлить и утопить, чтобы винты вошли заподлицо в верхнюю часть тяги. Затем необходимо предварительно просверлить передние панели ящиков для установки винтов. После того, как алюминий вырезан и просверлен, его можно установить на ящики с помощью винтов # 6 x 1 ”. (Примечание: если верхний край ящика не плоский и не квадратный, тяги тоже не будут.Если вам нужно очистить верхний край ящиков или если расстояние между ящиками слишком мало, вы можете осторожно провести верхним краем передней части ящика над настольной пилой, чтобы получить чистую плоскую поверхность для ручкой.)

Перед тем, как прикрепить верх и колеса, вы можете усилить конструкцию шкафа. Вы можете добавить шипы 3/4 “x 3/4” к внутренним верхним углам и добавить 2-дюймовые винты сверху и снизу по бокам. Это поможет предотвратить расшатывание суставов со временем.

Колеса:

Все, что вам нужно сделать, это прикрепить колеса и верх.

Колеса выше представляют собой 3-дюймовые ролики с блокировкой от Harbour Freight, рассчитанные на 125 фунтов. каждый показан с Т-образными гайками.

Чтобы прикрепить колеса, я рекомендую использовать планки шириной около 4 дюймов, чтобы прикрепить их к нижней части шкафа. Это придаст нижней части большую поддержку и предотвратит повреждение шкафа, если колеса врежутся в что-либо, и выступит в качестве опорных пластин при проезде по бордюрам и лестницам.Используйте ролики, чтобы разметить отверстия, слегка расточите заднюю часть шипа с помощью 1-дюймового сверла Форстнера или лопаты (глубиной около 1/16 дюйма), затем просверлите отверстия 5/16 дюйма на всем протяжении шипа. Вставьте Т-образные гайки с одной стороны шипа и прикрутите ролики к шипу. Затем вы можете либо прикрутить планку к нижней части шкафа, либо прикрепить ее с помощью Т-образных гаек.

Лучшие

Чтобы прикрепить верх, оставьте ящики выдвинутыми и просверлите не менее шести отверстий 5/16 дюйма в верхней части шкафа, затем используйте винты с анкерной головкой 1-1 / 4 дюйма (или используйте шайбы), чтобы прикрутить его снизу. .

Принадлежности

Теперь вы можете настроить все свои ящики, добавить вкладыши и убрать инструменты! Поздравляем, у вас есть супер-красивый шкаф для промышленных инструментов, который прослужит всю жизнь.

Некоторые источники инструментов и материалов:

• Western Dovetail (ящики, материалы, фурнитура, комплекты RTA)
• CB Tool Group (зажимные приспособления «ласточкин хвост», инструменты, оснастка)
• Leigh (джиг-приманка Leigh ласточкин хвост)
• Rockler (Хорошие ролики с фиксатором, широкий выбор инструментов и крепежа)
• Изделия из дерева (зажимные приспособления, инструменты и метизы в форме ласточкина хвоста)
• Lee Valley (качественные инструменты и оборудование)
• Harbor Freight (недорогие ролики и инструменты)
• Ваш местный дистрибьютор твердой древесины (древесные материалы)
