Яма для ремонта машины своими руками
Подробно: яма для ремонта машины своими руками от настоящего мастера для сайта olenord.com.
В статье пойдет речь о смотровой яме в гараже. Она дает дополнительные возможности при выполнении ремонта. С её помощью можно производить лёгкий и средний ремонт автомобиля, слив/замену масла.
Для автовладельца, обладающего навыками ремонта, оборудовать гараж смотровой ямой будет весьма удачным решением.
Чтобы построить её правильно, следует учитывать рекомендации по характеристикам конструкции. Рекомендации, в первую очередь, касаются размеров, гидроизоляции и материалов. Соблюдая нормы и правила, вы получите удобную и безопасную площадку для выполнения ремонта.
Смотровая яма повышает функциональные возможности гаража. Автовладелец может производить сложные виды ремонта, избегать лишнего похода в сервисный центр. Смотровая яма в гараже зачастую существенно экономит деньги и время. Обладая навыками, можно самостоятельно выполнить одну из наиболее регулярных процедур — слить и заменить масло.
Возводить конструкцию можно самостоятельно, в процессе постройки гаража и когда гараж уже построен.
Если придерживаться предписаний и технологий, данная конструкция будет безопасна и комфортна при использовании. Гараж со смотровой ямой значительно расширяет возможности автовладельца при выполнении самостоятельного ремонта.

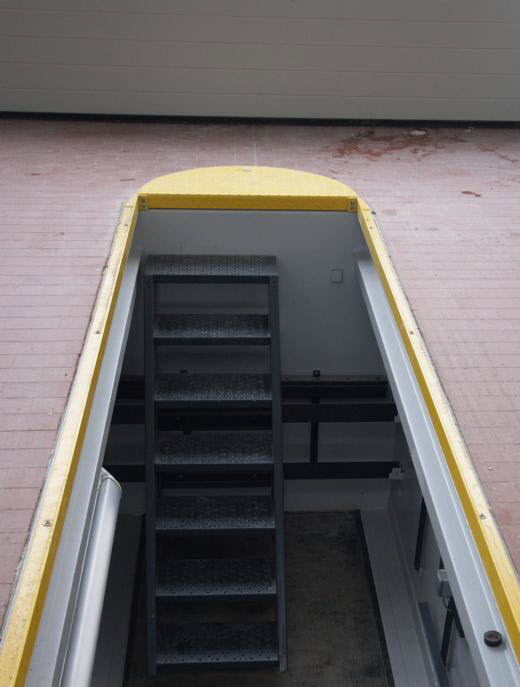

Смотровая яма в гараже — фото:
Смотровую яму можно возводить на любом этапе строительства гаража. Но лучшим решением будет спланировать строительство «с нуля» и закладывать фундамент для гаража с ямой. Иначе придется приложить больше сил и потратить большее количество времени.
Нет видео.
Видео (кликните для воспроизведения). |
Если вы только приступаете к строительству гаража, то настоятельно рекомендуется для повышения гидроизоляции сразу же создавать дренажную систему. Трубы соединяются с коллектором. С помощью этого количество влажности и испарений удастся сильно снизить и минимизировать вред автомобилю.
Чтобы узнать, какие есть требования к смотровым ямам в гараже, давайте разберем наиболее важные вопросы.
Размер конструкции напрямую зависит от размеров автомобиля и водителя. Для расчетов необходимо узнать точную длину и ширину машины. Помимо этого, следует учитывать рост автовладельца.
Оптимальный размер смотровой ямы в гараже для легкового автомобиля должен быть следующий: ширина около 80 сантиметров, глубина смотровой ямы в гараже должна быть на 10-20 сантиметров больше роста автовладельца. Это делается, чтобы обеспечить удобство при проведении ремонта — не приходилось сгибаться, без труда получалось дотягиваться до нужных частей автомобиля.
Длинна смотровой ямы должна быть приблизительно на метр больше длины вашей машины. Дополнительный метр нужны для создания лестницы, то есть входа/выхода.
Таким образом, размеры ямы в гараже для стандартного автомобиля:
- длинна — 5 метров;
- ширина — 80 сантиметров;
- высота/глубина — 2 метра.
Схема смотровой ямы в гараже — ширина:
В гараже смотровая яма нередко вызывает опасения у автовладельцев. Одним из них является влажность и ее потенциальный вред. В этом есть доля правды. Если яма под гаражом была плохо покрыта гидроизоляцией, влага может конденсироваться, образовывать испарения. В таком случае автомобиль подвергается опасности.
Постоянное нахождение над углублением, из которого поднимаются испарения, будет негативно влиять на металл. Процессы коррозии ускоряются, детали начинают ржаветь. Самым лучшим решением будет подобрать размеры гаража с ямой таким образом, чтобы было два места для вашей машины. Первое место — обычный грунт/пол гаража, второе — смотровая яма.
По необходимости автомобиль следует завозить на смотровую яму, производить ремонт. Остальное время машина стоит на грунте, и не может быть даже теоретически подвержена влиянию влажности. Но подобное не всегда удается осуществить. Гараж может быть попросту слишком мал для двух отдельных стоянок. В таком случае вопросом гидроизоляции придется заняться основательно.
Самое важное, что необходимо выяснить — на каком уровне залегают грунтовые воды. При высоких уровнях — 2.5 метра и меньше яму лучше не строить. Единственным возможным решением при таких уровнях грунтовых вод будет лежачая яма. Её глубина гораздо меньше, следовательно, влажность/испарения станут меньшей проблемой.
Щит из дерева должен быть толщиной 30-50 миллиметров. Относительная тонкость объясняется тем, что щит не нагружается массой автомобиля. Его основная функция — защита помещения от влажности.
Еще одной полезной процедурой станет периодическое осушение гаража. Яму осушать лучше всего летом — для этого нужно ее открыть, если вы уехали на сутки или дольше.
Яму в гараже из кирпича и бетона, при желании можно отштукатурить или даже выложить плиткой. Перед этим стены покрывают глиной и застилают полиэтиленом. После покрытия монтируют опалубку, её толщина составляет 15 сантиметров.
Для гидроизоляции лучше брать качественный материал
, так как конструкция подвергается постоянному воздействию влажности. Одним из стандартных решений является полимерная мембрана. Для однослойной мембраны толщина составляет 1.5-2 миллиметра, для двухслойной — около трёх миллиметров. Полимерные мембраны — это долговечный и стойкий материал, но достаточно дорогой.Более дешевым вариантом является использование битумных материалов (рубероид, битумная смазка). Их срок службы не превышает двадцати лет, после этого гидроизоляция придет в негодность. Склеивать куски изоляции можно нагревом или же битумным растворителем.
Помимо гидроизоляции, можно использовать теплоизоляцию. Теплоизоляционный материал следует наклеивать на бетон/кирпич конструкции. Распространенным решением является пенополистирол.
При постройке необходимо позаботиться о страховой рейке
Как видите, смотровая яма избавит вас от лишних походов в сервисный центр. Главным условием является постройка с соблюдением норм и правил. Конструкцию можно возвести своими силами, даже если гараж уже построен. Особое внимание нужно уделять гидроизоляции и размерам.
Если грунтовые воды залегают слишком высоко (2.5 метра и выше), то строить яму не рекомендуется. Влажность будет слишком велика, и испарения, скорее всего, навредят автомобилю. Как обойтись без ямы в гараже? Возможным решением будет создание лежачей ямы. Тогда грунтовые воды не смогут вызывать коррозию металла.
Смотрите видео о смотровой яме в гараже:
Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.
Проводку надо монтировать до того, как начнете класть/заливать стены
Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:
- Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
- Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.
Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.
Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.
На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).
Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.
Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.
Кирпичная смотровая яма в гараже
Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.
С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.
Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.
Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.
Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.
Второй способ наружнойгидроизоляции
Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.
Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.
Пропитка глубокого проникновения в разы снижает гигроскопичность материала
Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).
Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».
Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.
Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.
Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.
Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.
Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).
Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.
Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:
- гидроизоляционная пленка;
- ЭППС;
- стенка.
Это — экструдированный пенополистирол ЭППС
Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.
После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.
Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.
Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.
Выстилаем дно и стенки гидроизоляционной пленкой
Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.
На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.
Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.
Строится смотровая яма в гараже: пол залит бетоном
Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.
Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.
Возводим стенки в плокирпича
На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.
Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.
Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.
Швеллера с двух сторон смотровой ямы в гараже
Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.
Уголок уложен приварены закладные
Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.
Заливка пола в гараже — уровень бетона по верхней кромке уголка
Забетонирована вторая сторона
При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.
Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.
Пример опалубки для бетонной смотровой ямы в гараже
Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.
Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где развернуться. Но шире расстояния между колесами яма быть не должна.
Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.
Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.
К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т.п., где будут размещаться запчасти.
Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.
При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.
Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.
Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.
Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.
Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.
Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.
Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.
Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.
При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.
Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.
Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.
Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.
О том, как сделать смотровую яму самостоятельно пойдет речь ниже.
Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.
Стандартный вариант предлагает следующие размеры: ширина – 80-100 см; глубина – 170-200 см; длина – от 160 до 200 см.
Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.
После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.
Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.
Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.
Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.
Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:
- однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
- материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
- гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.
Для удобства выполнения профилактических работ и ремонта автомобиля у хорошего хозяина гараж обычно оснащается смотровой ямой. Это неудивительно – менталитет большинства наших мужчин таков, что практически каждый автолюбитель предпочитает сам осуществлять контроль за состоянием машины, а при необходимости — и производить его починку. Вложившись в такое обустройство гаража однажды, в будущем можно сэкономить приличную сумму на сервисном обслуживании, так как провести такие нехитрые, но необходимые процедуры, как замена масла или покрытие дна антикоррозийным составом, а также ряд других работ, связанных с днищем или подвеской автомобиля, можно будет самостоятельно.
Смотровая яма в гараже своими руками
Однако, необходимо сразу же отметить, что оптимальным расположением смотровой ямы считается место под навесом рядом с гаражом, или же в гараже, но рядом с площадкой, предназначенной для стоянки автомобиля, так как влажные пары, скапливающиеся между днищем машины и дном ямы, часто способствуют активизации коррозийных процессов. Но, как известно, чаще всего место в гараже бывает ограничено, поэтому смотровая яма устраивается в средней части помещения. Исходя из этого обстоятельства далее и будет рассмотрено, как может быть сделана смотровая яма в гараже своими руками с обустройством надежной гидроизоляции, вентиляции и с применением различных материалов для возведения стен.
Оптимальным вариантом будет постройка ямы до начала возведения стен гаража, на распланированном для него месте, параллельно с созданием фундамента и пола. Понятно, что в уже готовом строении можно столкнуться с рядом ограничений, которые значительно усложняют работу.
Отрывать котлован для ямы удобнее всего еще на стадии подготовительных работ, до заливки пола и возведения стен
Например, тот же котлован, устраиваемый на открытом пространстве, может быть вырыт быстро и аккуратно с помощью специальной техники. В готовом же гараже его придется копать исключительно вручную, а эта работа достаточно трудоемка, так как придется не только разрыхлить, но и извлекать несколько кубов грунта с достаточно большой глубины, а затем еще организовывать его вынос из гаража и дальнейший вывоз с территории.
При планировании выкапывания котлована рекомендовано заранее получить информацию о расположении грунтовых вод на участке строительства, чтобы обезопасить постройку от их проникновения внутрь ямы, иначе она станет непригодна для выполнения работ, а со временем начнется ее обрушение. В этом случае придется «спасать» гараж, привозить грунт и закапывать яму. Поэтому лучше всего все нюансы ее обустройства продумать заранее и получить всю необходимую для этого информацию, иначе работы могут быть проделаны напрасно.
Для постройки смотровой ямы потребуется достаточно много различных материалов, которые нужно приобретать с небольшим запасом. Обычно профессиональные строители советуют увеличивать их количество на 10÷15%.
Итак, для создания полноценной смотровой ямы могут понадобиться следующие материалы:
- Песок, гравий или щебень. Песок и гравий необходимы для кладочного или заливного раствора, а для обустройства подушки на дне ямы кроме этих материалов потребуется щебень. Для замешивания всех типов растворов требуется цемент.
- Брус сечением в 30×30 или 40×40 мм, доски 25 мм или фанера толщиной в 10÷15 мм – для изготовления опалубки, и хорошо обработанные доски толщиной в 40÷45 мм – для крышки ямы.
- Арматурный прут диаметром 6÷8 мм для вязки армирующей решетки при укреплении стен и пола.
- Гидроизоляционные материалы – плотная полиэтиленовая пленка, рубероид и мастика. Для гидроизоляции могут быть использованы и более современные материалы, но они имеют более высокую цену.
- Металлический уголок размером 50×50 мм для закрепления периметра ямы на уровне пола. Часто из уголка делают еще и колесоотбойник.
- Стальная проволока сечения 1,5÷2 мм — для скрутки арматурной решетки.
- Пластиковые трубы диаметром 100 мм – для обустройства вентиляционной системы ямы.
- Кирпич или пеноблоки, если из них планируется возводить стены ямы.
Работу по планировке и обустройству смотровой ямы обычно начинают с определения ее размеров. Все параметры рекомендовано сразу же фиксировать, для дальнейшего составления проекта, в котором необходимо показать месторасположение ямы в гараже, ее ширину, длину и глубину. Эти значения в первую очередь зависят от базы автомобиля, то есть расстояния между колесами по длине и ширине машины, а также от роста владельца гаража. Правильное определение этих параметров важно и для обеспечения безопасности, и для комфортной работы, и удобства постановки автомобиля в гараж.
Размеры ямы должны отвечать требованиям безопасности и удобства работы
- Ширина котлована должна быть на 300÷350 мм больше, чем задуманный размер смотровой ямы, а ее ширина в готовом виде – на 200 мм меньше, чем расстояние между колесами автомобиля на одной оси (с промером между внутренними поверхностями покрышек). При этом яма должна быть комфортна для нахождения внутри нее человека. Занимаясь планированием смотровой ямы, не стоит брать точные размеры между колесами конкретной легковой машины, так как, возможно, со временем ее захочется заменить на новую. Поэтому рекомендуется брать среднее расстояние для различных вариантов автомобиля.
Общепринятым, наиболее удобным параметром ямы является ширина в 800÷850 мм.
Рекомендуемые размерные параметры смотровой ямы
- Длина ямы может быть различной, и это уже зависит от желания автовладельца, с учетом, естественно, длины гаражного помещения. Стандартная длина ямы должна равняться длине автомобиля плюс 1000 мм, но в некоторых случаях приходится делать ее меньших размеров. Поэтому этот параметр может варьироваться от 2000 до 6000 мм.
При планировании смотровой ямы необходимо учесть возможность спуска в нее при стоящем в гараже автомобиле
Делая расчеты, также нужно учесть место для спуска в яму при стоящем в гараже автомобиле. Спуск должен быть оборудован приставной или ступенчатой лестницей. Обычно выбирается приставная лестница, так как она занимает значительно меньше места.
- Глубина ямы определяется ростом владельца гаража. Она должна быть такой, чтобы человек, стоя на дне, мог свободно дотянуться до любого механизма автомобиля, выходящего на его нижнюю часть и требующую профилактики или ремонта.
Следует отметить, что будет лучше, если котлован будет отрыт немного глубже, чем требуется, так как нужную глубину можно компенсировать за счет поднятия пола, увеличив его толщину. Обычно глубина ямы равняется росту владельца плюс 100÷200 мм и составляет примерно 1800÷1900 мм.
Кроме вышеназванных параметров, при рытье котлована нужно учитывать расстояние для гидроизоляции, кладки или заливки стен, а также для засыпки вокруг смотровой ямы глины, слой которой станет дополнительной гидроизоляцией. Если стены будут выкладываться из кирпича или заливаться бетоном, то котлован должен быть увеличен в ширину в каждую сторону на 120÷150 мм, для газосиликатных блоков на 200 мм, для обустройства бетонированного пола глубина увеличивается на 200 мм. Если вокруг ямы будет устраиваться дренажный или гидроизолирующий слой, то котлован увеличивается в ширину еще на 150÷170 мм.
Как уже говорилось выше, необходимо получить информацию о глубине расположения грунтовых вод. Эти данные должны быть указаны в отчете, который дается после исследований участка перед возведением гаража.
Близкое расположение грунтовых вод может привести к таким последствиям
Уровень расположения грунтовых вод играет важную роль в постройке любого здания, будь то жилой дом или гараж. Если он будет проходить выше, чем 2500 мм, то рыть смотровую яму в гараже или делать погреб под домом затруднительно, так как они будут заполняться водой, даже если будет сделана качественная гидроизоляция.
В ряде случаев есть выход – чтобы избежать этой неприятной ситуации, по периметру всей ямы на высоту ее стенок и под бетонным полом делается дренажная система, которая поможет отводить воду в канализационный колодец.
При условии расположения грунтовых вод ниже указанного выше уровня, ограничений для обустройства смотровой ямы нет.
Хорошо видна ниша для размещения необходимого инструмента
Нет видео.Видео (кликните для воспроизведения). |
Практически всегда владельцы гаража, устраивая смотровую яму, предпочитают делать в ее стенках ниши, располагая их в верхней или средней части боковых стенок.
Автор статьи: Петр Морокин
Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 21Размеры смотровой ямы по ГОСТ
Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.
Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:
- поддон картера;
- глушитель;
- выхлопная труба;
- днище;
- коробка передач;
- ходовая часть.
Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.
Что собой представляет смотровая яма?
Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.
Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.
Существующие стандарты и нормы
Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.
Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.
Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.
Что учитывается при оборудовании смотровой ямы?
Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.
Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.
Размеры конструкции
Габариты сооружения рассчитывают по следующим параметрам:
- Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
- Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
- Ширину рассчитывают по параметрам транспортного средства — размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.
Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать — легковые и/или грузовые.
Глубина, длина и ширина для станции технического обслуживания
Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;
- 100 см в ширину;
- 550 см в длину;
- 180 см в высоту.
Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.
Габариты при обслуживании грузовых автомобилей
Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.
Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.
Смотровая яма для частного гаража
Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.
Смотровая яма в гараже – 78 фото лучших проектов своими руками
Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.
О том, как сделать смотровую яму самостоятельно пойдет речь ниже.
Расчет размера смотровой ямы
Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.
Стандартный вариант предлагает следующие размеры: ширина – 80-100 см; глубина – 170-200 см; длина – от 160 до 200 см.
Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.
Начальный этап
После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.
Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.
Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.
Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.
Гидроизоляция и утепление
Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:
- однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
- материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
- гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.
Главная задача утепления – сокращение количества электроэнергии, требуемого для отопления гаража. Утеплитель клеят на стены и пол гаражной ямы перед окончательной отделкой.
Среди многочисленных вариантов рекомендуется отдать предпочтению материалу, соответствующему таким характеристикам как:
- длительный срок эксплуатации;
- устойчивость к теплопотерям;
- влагоустойчивость;
- доступная цена;
- соответствие требованиям противопожарной безопасности.
Материал, используемый для утепления пола ямы, должен отличатся большей плотностью, чем материал, используемый при утеплении ее стен.
Возведение стен
Для возведения стен смотровой ямы у вас будут два варианта проведения работы: либо бетонирование, либо кирпичная кладка, затем проводятся отделочные работы.
Вначале проведите небольшую подготовку, состоящую в нанесении глины на стенную поверхность, укладывании пленки для гидроизоляции и установке опалубки толщиной в 12 см.
Как указывалось выше, стены ямы возводятся либо из бетона, либо из кирпича.
Бетонирование является гораздо менее затратным, хотя потребует больше времени. Бетонные стены отличаются высокой прочностью и надежностью, потому большинство прибегает именно к такому способу обустройства смотровой ямы.
Для начала уплотните щебень, после чего необходимо провести армирование, используя сетку из проволоки с ячейками размером 15х15 см.
Чтобы приготовить один кубометр бетона вам понадобится:
- 300 кг цемента;
- 700 кг песка;
- 200 л воды;
- 1200 кг щебня.
При ручном замесе воды необходимо добавлять больше, используя бетономешалку, оставляйте приведенные пропорции без изменений.
Стены возводятся толщиной в 15 см, бетон укладывается послойно. Также потребуется армирование при помощи сетки, аналогичной той, что применялась вами при армировании пола.
Сетку устанавливают полосами, бетон укладывают тем же способом. По истечении трех суток с момента окончания бетонирования опалубку снимают.
Фото смотровой ямы в гараже
Как называется яма в гараже под машину
Хороший вариант, когда в гараже есть техэтаж. Тогда смотровая яма получается сама собой. Но иногда техэтаж построить не удается, тогда приходится довольствоваться ямой.
По моему опыту яма должна быть длиной не менее 5м, шириной в чистоте 1м, глубиной 1.8-1.9м. Также считаю важным делать боковой вход в яму. То есть в плане смотровая яма должна быть Т или Г-образной формы.
В моем случае я выбрал Г-образную форму
А все началось немного грустно. Весной 2010-го сняв несколько досок (до этого яма не использовалась, а гараж был складом стройматериалов) я охренел от того, что увидел:
Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.
Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где развернуться. Но шире расстояния между колесами яма быть не должна.
Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.
Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.
К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т.п., где будут размещаться запчасти.
Материал
Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.
При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.
Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.
Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.
Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.
Защищаем от воды
Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.
Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.
Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.
Вентиляция
Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.
Дополнительно
При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.
Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.
Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.
Как построить яму в гараже
Для того, чтобы иметь возможность осматривать и ремонтировать машину в комфортных условиях необходимо построить яму в гараже. В наше время немало автолюбителей справляются с ремонтами различной сложности своими силами, не обращаясь к услугам автосервисов. Собственная смотровая яма в гараже позволяет вовремя провести все необходимые работы по контролю состоянии машины и ее ремонту. При наличии смотровой ямы гараж превращается в личную автомастерскую. Но перед началом строительных работ следует тщательно взвесить все за и против, поскольку яма в гараже является серьезным испытанием его на прочность.
Требования к смотровой яме
Есть определенный ряд требований к ямам в гаражах. Их выполнение гарантирует безопасность и комфорт эксплуатации данной ремонтной зоны. Лучшим вариантом для обеспечения всех требований является тот случай, когда смотровая яма проектируется вместе с гаражом. Это намного удобнее, чем переделывать уже построенный гараж.
На какие же моменты необходимо обратить внимание при постройке гаражной смотровой ямы?
- Гидроизоляция гаража и ямы. Строительство любого гаража стартует с сооружения фундамента. На этом этапе следует позаботиться о формировании прочного основания сооружения и его гидроизоляции и дренаже с учетом глубины ямы. Яма в гараже должна быть надежно защищена от грунтовых вод.
- Расположение автомобиля в гараже с ямой. При достаточных размерах гаража необходимо предусмотреть для автомобиля так называемую зону отдыха (без ямы) и рабочую зону над ямой. В этом случае автомобиль во время ремонтов можно будет ставить над ямой, а вне этого времени он будет защищен от избытка влаги, исходящей из ямы, и тем самым избежит быстрой коррозии.
- Удобное размещение инструмента. Поскольку при ремонтах используют большой ассортимент различных инструментов, следует заранее позаботиться о его удобном размещении. Для этого в боковых стенках ямы предусматривают ниши для хранения инструмента.
- Крышка смотровой ямы. Если яма используется не часто, то лучше закрывать ее специальной крышкой – например, палубными досками, установленными вдоль смотровой ямы с опорой в виде металлической страховочной рейки.
- Габариты смотровой ямы. Ширина смотровой ямы зависит от марки вашего автомобиля и его колесной базы. Если планируется ремонт различных автомобилей, то оптимальной шириной будет 75-80 см. Глубина смотровой ямы должна учитывать рост автовладельца и удобное его размещение во время ремонтов. Оптимальной будет глубина, превышающая рост автовладельца на 10-15 см. Что касается длины ямы, то она должна быть как минимум длиннее габарита автомобиля для свободного выхода из ямы. Для удобства в смотровой яме делают ступеньки или приставную лестницу.
Как построить смотровую яму
Перед началом строительных работ следует провести изыскательные работы для определения залегания грунтовых вод – если он превышает 2,5 метра, то лучше отказаться от обустройства ямы в гараже. Если разведка ровня грунтовых вод не производится, то после выкапывания ямы лучше подождать некоторое время и в течение сезона паводков проследить за уровнем грунтовых вод.
Основными этапами строительства смотровой ямы в гараже являются:
- Формирование котлована ямы. К необходимым размерам смотровой ямы добавляют припуски на обустройство стен и пола, а именно: к глубине – 20-25 см, к длине и ширине – 40-50 см.
- Формирование пола ямы в гараже. Пол ямы засыпают слоем гравия в 10 см и слоем песка в 5 см. Каждый слой тщательно утрамбовывают. Эта так называемая «подушка» защитит яму от излишков воды. Затем устанавливают слой гидроизоляции, перед этим смазав поверхности глиной. После этого заливают слой бетона с обязательным армированием. После застывания бетона поверхность ямы еще раз гидроизолируют и приступают к финишной отделке.
- Постройка стен смотровой ямы. Стены ямы обмазывают глиной и крепят полиэтиленовую пленку. При помощи опалубки формируют боковые ниши толщиной 10-15 см и тоже обязательно их армируют. Популярным вариантом является возведение стен ямы из кирпича. Отделывают стены в яме фасадной штукатуркой, керамической плиткой, стекловолокнистыми плитами или другими материалами.
- Монтаж страховочной рейки. Конструкция ямы должна быть такой, чтобы машина случайно не наехала на нее. Для предотвращения этого на полу в гараже закрепляют металлическую рейку Т-образной формы, которая препятствуют наезду колес на яму. Также она служит опорой для палубных досок крышки ямы и не дает стекать воде с колес автомобиля в смотровую яму.
Гидроизоляция смотровой ямы
Вышеописанная технология строительства смотровой ямы в гараже является наиболее дешевой и простой, но некоторые этапы можно усовершенствовать благодаря появлению новых строительных материалов.
К примеру, гидроизоляция ямы может проводиться следующими материалами:
- Полимерные мембраны. Они существуют однослойные (толщиной 1,5-2 мм) и многослойные толщиной до 3 мм. Такая гидроизоляция весьма надежна и прослужит долго, но монтаж таких мембран требует специальных навыков, а кроме того они не отличаются дешевизной.
- Битумные материалы – рубероид, рубемаст, еврорубероид и т.д. Срок эксплуатации – 15-20 лет. Продаются такие материалы в виде рулонов для облегчения монтажа. Их укладывают внахлест размером 15 см, а места стыков склеивают нагревом или промазывая специальными растворителями. Один из наиболее дешевых способов гидроизоляции.
- Проникающая гидроизоляция по своей сути является смазкой, которую наносят на увлажненную поверхность. Она глубоко проникает в поры бетона и кирпича и блокирует воздействие влаги. Такой способ легок в исполнении и не требует особых навыков.
Утепление смотровой ямы
После работ по гидроизоляции смотровой ямы можно приступить к ее утеплению. Это предотвратит резкий перепад температур и продлит срок эксплуатации ямы. Оптимальным вариантом утеплителя является пенополистирол. Этот водонепроницаемый материал легко монтируется на стенки их бетона и кирпича и не поддается гниению. Для утепления пола лучше брать пенополистирол марок ПСБ-С-35, а для стен – ПСБ-С-25. Толщина слоя пенополистирола должна быть около 50 мм, то есть при строительстве ямы следует учесть этот размер.
Оценить способ изготовления:
Смотровая яма в гараже своими руками: особенности сооружения
November 12, 2013
Если у вас есть автомобиль и вы в состоянии отремонтировать его самостоятельно, то вам необходимо подготовить специальное для этого место. Сделанная смотровая яма в гараже своими руками в этом случае станет самым лучшим вариантом. Дело в том, что вы сможете соорудить ее собственному плану и оборудовать так, как вам удобно.
Смотровая яма в гараже своими руками строится достаточно быстро. Нужно для начала вычислить, какие размеры она будет иметь, и нарисовать ее схему на листе бумаги. Естественно, необходимо учитывать и глубину, на которой находятся грунтовые воды. Минимальный показатель должен составлять 2,5 м. Во время строительства следует обратить повышенное внимание на гидроизоляцию ямы, в противном случае днище, а также все металлические части вашего автомобиля будут постоянно находиться под воздействием влаги. Сооружение должно дополнительно закрываться.
Смотровая яма в гараже своими руками строится быстро. Подготовка начинается с земляных работ. Выкопанный грунт придется куда-то удалить. Глубина должна отвечать росту того человека, который будет ремонтировать транспорт. При этом следует добавить еще 15 см. Относительно ширины конструкции — она должна отвечать габаритам автомобиля. Стандартный показатель составляет 80 см. Яма должна быть расположена посередине заезда.
Во время рытья котлована не следует забывать о припусках (10-15 см), так как внутри мы будет укреплять яму кирпичом. Дно траншеи надо обязательно засыпать достаточно толстым слоем гравия, а также песком. Причем полученную подушку следует хорошо утрамбовать. По периметру необходимо выкопать дренажные траншеи, глубина которых составляет 30 см. Далее на дно настилается геотекстиль, который засыпается небольшим слоем гравия. Естественно, на него укладываются дренажные трубы.
Сделанная смотровая яма в гараже своими руками предусматривает дополнительное использование рулонной гидроизоляции, которая настилается поверх приготовленной подушки и слоя утрамбованной глины. Теперь на пол можно положить арматуру и залить бетоном. Естественно, она должна быть сделана по уровню.
Далее делаем смотровую яму в гараже следующим образом: бетонный пол застилаем еще одним слоем гидроизоляции и начинаем выкладывать кирпичные стенки. Во время их монтажа вы должны предусмотреть освещение траншеи, подвод электричества для подключения различных приборов. Кроме того, вы можете оборудовать в яме дополнительные ниши, в которые можно будет складывать ключи и другие инструменты на время ремонта. В принципе, стены можно вылить из бетона, однако все сказанные нюансы следует учесть.
Сделанную конструкцию следует защитить от случайного наезда автомобиля. Для этого перед траншеей следует установить страховочную рейку (уголок). Кроме того, для того чтобы вам было удобно спускаться вниз, соорудите ступеньки, которые можно вылить из бетона.
Устройство смотровой ямы в гараже считается не сложным, но ответственным занятием, поэтому сначала сделайте все точные расчеты и основательно подготовьтесь к работе.
23-15 › Блог › Обустройство гаража: смотровая яма
Хороший вариант, когда в гараже есть техэтаж. Тогда смотровая яма получается сама собой. Но иногда техэтаж построить не удается, тогда приходится довольствоваться ямой.
По моему опыту яма должна быть длиной не менее 5м, шириной в чистоте 1м, глубиной 1.8-1.9м. Также считаю важным делать боковой вход в яму. То есть в плане смотровая яма должна быть Т или Г-образной формы.
В моем случае я выбрал Г-образную форму
А все началось немного грустно. Весной 2010-го сняв несколько досок (до этого яма не использовалась, а гараж был складом стройматериалов) я охренел от того, что увидел:
На дне была вода, а стенки начали складываться. Выпучивание грунта грозило обрушением фундамента гаража и стены.
Эта яма в тот же вечер была засыпана глиной до самого верха с послойной тромбовкой и проливкой. Стало понятно, что кирпичная стена ямы — понт, т.к. гидроизоляции никакой, прочности на выпучивание — тоже.
Решение — монолитный железобетон.
Итак, бетонорезом очерчиваем контур будущей ямы (внутренний размер + 30см по длине и ширине). Выламываем сердцевину и начинаем копать. Мне немного не повезло, грунт оказался мерзлым после зимы, и пришлось вызывать трактор для ювелирных работ:
Гидромолотом бодрили грунт
Со стороны выглядело так
Потом уже работали ковшом
После экскаватора, естественно, пришлось дорабатывать вручную…
Далее сделали гидроизоляционный футляр из стеклоизола
Из арматуры 10мм был сварен каркас с ячейкой 100*100мм. Опалубка — передвижная. Для заливки в 2 этапа. К бетону — OSB плита. В качестве каркаса доски 50*150 и распорки.
Бетон заливали М200 с вибрированием. Очередность такая: до выставления опалубки заливается пол с арматурой, делаются выпуски. На следующий день к выпускам приваривается арматурная сетка, выставляется опалубка и начинается заливка стен. Толщина стен получилась внизу 15 см, ближе к верху все 50 см, т.к. грунт немного обрушился.
Арматурный каркас и опалубка
Процесс заливки с вибрированием
Рамку сделал из уголка 50*50. Выставил ее перед заливкой второго яруса и приварил к арматурному каркасу.
Яма для ремонта автомобиля
Смотровая яма в гараже – подбор размеров и обустройство ниши (80 фото)
Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.
Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где развернуться. Но шире расстояния между колесами яма быть не должна.
Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.
Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.
К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т. п., где будут размещаться запчасти.
Материал
Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.
При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.
Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.
Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.
Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.
Защищаем от воды
Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.
Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.
Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.
Вентиляция
Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.
Дополнительно
При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.
Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.
Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.
Фото смотровой ямы в гараже
Также рекомендуем посетить:
mojdominfo.ru
как сделать для легкового автомобиля, размеры
Техническое обслуживание автомобиля невозможно без обеспечения соответствующих условий. Поэтому многие автолюбители задумываются о строительстве собственной смотровой ямы. В предлагаемом материале рассматривается, как построить смотровую яму в гараже своими руками, включая особенности технологии, предъявляемые требования, необходимый инструмент и материалы, другие сопутствующие вопросы.
Для чего нужна
Смотровую яму сооружают в гараже или другом помещении, где содержится автомобиль, или специализированном, предназначенном для его ремонта и технического обслуживания. Возможно обустройство ямы на улице, если в помещении, по каким-либо причинам, выполнить ее не представляется возможным.
Таким способом обеспечивается беспрепятственный и удобный доступ к узлам и деталям, расположенным снизу машины. Это позволяет выполнять замену элементов, производить смазку, регулировку, обтяжку механизмов и другие необходимые операции.
Стандартные размеры
Не существует стандартных размеров, которым должна соответствовать данная конструкция. Габариты выбираются, исходя из размеров машины, и составляют:
- минимальная ширина свободного пространства – не менее восьмисот миллиметров. Важно правильно рассчитать, на какое расстояние и ширину выполнять канаву при закладке ямы. Итоговые габариты по ширине должны быть меньше размера колеи авто на двести миллиметров (если брать расстояние между внутренними плоскостями ходовых колес). Ширина канавы выполняется на триста миллиметров больше итоговых габаритов, для обеспечения укрепления стенок;
- длина определяется размерами помещения, где выполняются работы и должна превышать соответствующие габариты машины не менее, чем на пятьсот миллиметров в каждую сторону. Учитывая изложенные обстоятельства, данный размер колеблется в диапазоне от двух до шести метров. Также необходимо учесть устройство лестницы для спуска в яму. Она выполняется в приставном или ступенчатом исполнении. Приставной вариант позволит сэкономить пространство, но менее безопасен и удобен;
- параметр глубины зависит от роста автовладельца. Изначально котлован выкапывается до двух метров, чтобы в готовом виде высота составляла около метра восьмидесяти или немного больше. При выборе глубины необходимо отталкиваться от уровня залегания грунтовых вод.
Оптимальные габариты определяются особенностями помещения, где оборудуется яма, ростом хозяина машины и размерами автомобиля. Также необходимо заранее предусмотреть место расположения лестницы. Оптимальное решение – разместить ее сзади. Но иногда размеры гаража этого не позволяют, поэтому оптимальный выход – расположение входа сбоку. Перед началом строительства необходимо выполнить чертеж, с отображением фактических размеров помещения и ямы.
Обязательно следует учитывать разновидности обслуживаемого транспорта. Об этом – ниже.
Легкового
Для легковых автомобилей размеры ямы будут немного меньше, поскольку это определяется габаритами транспорта. Также меньше внимания может уделяться укреплению стенок. Об основных размерных параметрах говорилось выше.
Грузового
Яма для грузового транспорта выполняется большей длины, но если над ней предполагается выполнение работ как для грузовых, так и легковых автомобилей, ширина подгоняется под колею легковушки.
Учитывая большую массу грузовой машины и возрастание нагрузки на пол, это должно быть учтено при укреплении стенок.
Подготовка материала и инструмента
При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:
- тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
- бетоном для укрепления стенок и заливки пола;
- кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
- полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
- металлическим уголком для наружной окантовки;
- арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
- цементом, песком или готовой смесью для выполнения кладки.
Из инструмента потребуется:
- строительный уровень, для выполнения каменных работ;
- бетономешалка, чтобы приготовить бетон или раствор;
- болгарка;
- столярный инструмент, гвозди – для устройства опалубки.
Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.
Разбор гаражного пола и земляные работы
Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.
Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.
Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.
Укрепление котлована
Стенки необходимо соответствующим образом укрепить. Для этого выполняется кладка в половину или четверть кирпича. Это зависит от вида техники, обслуживаемой в яме. Для грузового транспорта толщина остается большей, чтобы обеспечить целостность конструкций при значительных нагрузках.
Альтернативный и менее дорогостоящий, но более трудоемкий способ – забетонировать стены. Для этого монтируется рама из уголка и арматурных стержней, устанавливается опалубка. Верхние края опалубки закрепляются распорками. Затем пространство внутри опалубки заполняется бетоном. Необходимо обеспечить надлежащее качество бетонной смеси и полное заполнение опалубки, без образования пустот.
Для приготовления одного кубического метра бетонного раствора потребуется:
- шесть пятидесяти килограммовых мешков цемента;
- семьсот килограммов песка;
- двести литров воды;
- тысячу двести килограммов щебня.
Раствор тщательно замешивается вручную или с использованием бетономешалки. Ручной замес потребует большего количества воды.
Поверху выполняется цементная стяжка и окантовка из стального уголка. Если после заливки бетона между стенками и грунтом остается зазор, он уплотняется посредством глины, оставшейся от рытья котлована.
Отделка стен и пола
Пол необходимо залить бетоном уже после обустройства стен. Предварительно укладывается металлическая сетка или связанная проволокой арматура. Каркас должен полностью закрываться раствором.
Чтобы облагородить внешний вид ямы, кирпичные стены штукатурятся или облицовываются керамической плиткой. Важно предусмотреть в стенах наличие ниш для инструмента, это обеспечит удобство работ в яме.
Пол тщательно выравнивается и отделывается аналогичным образом. Если решено класть плитку на пол, подбираются материалы, не допускающие скольжение, в целях обеспечения безопасности.
Чтобы исключить случайное съезжание колёс автомобиля в яму, из металлического уголка выполняются колёсоотбойники, устанавливаемые с учетом ширины колеи машины.
Обустройство
Для нормального обустройства смотровой ямы необходимо выполнить несколько условий. Для создания нормальных условий, обеспечения целостности строительных конструкций и предотвращения промерзания выполняется гидроизоляция. Для удобства работ в яме должна быть выполнена стационарная подсветка.
Лестница изготавливается путем кладки, из металлических элементов или дерева. Выбор материалов зависит от возможностей и предпочтений владельца. Но конструкция обязательно должна быть надежно закреплена.
Гидроизоляция
Гидроизоляция достигается путем закладки в вырытый и подготовленный котлован полимерной пленки или рубероида. Если грунтовые воды залегают намного дальше максимальной глубины ямы, гидроизоляция не обязательна, но лучше перестраховаться и выполнить это условие, чтобы обеспечить сухость внутри.
Если полностью изолировать от воды яму не удается, с одной стороны выполняются приямок и дренажная система, позволяющие удалить скопившуюся воду в канализационную систему. Если присутствует данная проблема, чтобы обеспечить максимальное удобство использования дренажа – установите датчики и насос, автоматически включающийся при достижении определенного уровня воды в приямке. Альтернативный, но дорогостоящий вариант – изготовить кессон из цельнометаллического сварного короба по размерам котлована.
Нормализация уровня влажности достигается устройством вентиляции, для этого используются капроновые канализационные трубы, предварительно проложенные от нижней части стены с выводом из помещения наружу.
Утепление
Утепление выполняется с использованием рубероида и пенополистироловых плит. Рубероид укладывается внахлест на стены и пол, затем конструкции покрываются плитами утеплителя, фиксирующимися специальным клеем. В результате этого предотвращается промерзание элементов и скопление конденсата в зимнее время.
Подсветка
Для устройства подсветки, при выполнении облицовки стен, прокладывается электропроводка, затем устанавливаются осветительные лампы. В целях обеспечения безопасности осветительные элементы выполняются с закрытыми плафонами и защитой от механических повреждений.
Как и чем закрывать
Металлические уголки, облицовывающие яму снаружи, позволяют очертить контур и служат направляющими для закрывающих щитов. Они необходимы для запечатывания ямы в ситуации, когда ее использование не требуется, чтобы случайно не провалиться в проем. Щиты выполняются из металлических листов, ДСП, дощечек. Также это защитит дно машины от коррозионного воздействия влаги, скапливающейся в яме.
Сложности, с которыми можно столкнуться
Автовладельцу необходимо учесть следующие проблемы, которые иногда сопутствуют устройству смотровой ямы:
- неглубокое залегание грунтовых вод – потребуется выполнять тщательную гидроизоляцию, а если полностью устранить проблему не удается – устроить приямок и дренаж для скапливающейся влаги;
- недостаточная площадь помещения, где устраивается яма – в этом случае строительство следует выполнять в другом месте. Ни в коем случае котлован не должен повредить фундамент существующих конструкций;
- ненадлежащее качество материалов – при покупке цемента и других составов следует обращаться в проверенные торговые точки, поскольку, в случае недостаточного качества, выполнение работ значительно затянется и повлечет перерасход средств.
Работы должны быть предварительно организованы, просчитан необходимый объем материалов, подготовлены инструменты и оборудование. Строительство следует выполнить в максимально короткие сроки, чтобы уложиться в подходящие температурные условия сезона и обеспечить качество работ.
Смотровая яма – необходимый элемент гаража любого автолюбителя, но при ее сооружении необходимо обеспечить соблюдение всех требований в плане подбора материалов и разработки проекта.
Это позволит гарантировать удобство работ по техническому обслуживанию и ремонту автомобиля, с соблюдением требований безопасности.
garazhyk.ru
🔷 Как сделать смотровую яму в гараже — DRIVE2
Привет ДРУЗЬЯ!
Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.
Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))
mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/
СТРОЙПОРТАЛ
Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.
🔹 Определение оптимальных размеров и формы смотровой ямы
Готовая смотровая яма должна быть и безопасной, и удобной для использования. Поэтому перед началом работ рекомендуется изучить данные геологических изысканий по состоянию грунта и расположению грунтовых вод под гаражом. Это позволит определить оптимальную глубину ямы. Если грунтовые воды находятся довольно глубоко, то рекомендуемая высота от пола до “потолка” может составлять около 2 м или меньше (рост владельца + 20-30 см). С размерами можно ознакомиться на чертеже.
Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.
Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.
🔹 Выкладка стен и ниш в смотровой яме
После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:
1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.
2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.
3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.
Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.
🔹 Особенности устройства вентиляции и выбор лестницы
Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.
Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.
🔹 Подведение освещения
В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.
Полный размер
www.drive2.ru
размеры, гидроизоляция, строительство в фото-отчете
Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.
Проводку надо монтировать до того, как начнете класть/заливать стены
Размеры смотровой ямы в гараже
Содержание статьи
Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:
Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.
Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.
Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.
На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).
Из каких материалов делают
Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.
Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.
Кирпичная смотровая яма в гараже
Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.
С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.
Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.
Способы гидроизоляции
Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.
Наружная защита
Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.
Второй способ наружнойгидроизоляции
Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.
Внутренняя гидроизоляция
Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.
Пропитка глубокого проникновения в разы снижает гигроскопичность материала
Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).
Устройство кессона
Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».
Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.
Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.
Приямок для сбора воды
Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.
Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.
Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).
Утепление смотровой ямы в гараже
Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.
Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:
Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.
Как сделать смотровую яму в гараже
После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.
Из кирпича: пошаговый фотоотчет
Начали копать котлован
Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.
Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.
Выстилаем дно и стенки гидроизоляционной пленкой
Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.
На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.
Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.
Строится смотровая яма в гараже: пол залит бетоном
Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.
Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.
Возводим стенки в плокирпича
На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.
Как сделана нища в яме
Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.
Короб из металла
Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.
Швеллера с двух сторон смотровой ямы в гараже
Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.
Уголок уложен приварены закладные
Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.
Заливка пола в гараже — уровень бетона по верхней кромке уголка
Забетонирована вторая сторона
Особенности изготовления стенок из бетона
При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.
Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.
Пример опалубки для бетонной смотровой ямы в гараже
Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
stroychik.ru
Оптимальные размеры смотровой ямы в гараже. Этапы строительства.
Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.
Неприятный момент, который можно предотвратить
Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.
Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.
- чертеж смотровой ямы
- схема смотровой ямы с нишами
Как рассчитать размер смотровой ямы в гараже
Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.
- план смотровой ямы с нишами для инструмента
- котлован под яму
ЧИТАТЬ ПО ТЕМЕ:
Что лучше выбрать для пола в гараже.
Строительство смотровой ямы
Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.
- гидроизоляция, опалубка и армирование
- заливка бетона с вибрированием
Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.
После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.
По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.
papamaster.su
Размеры смотровой ямы по ГОСТ
Сервисное обслуживание и ремонт автомашин предполагает наличие смотровой ямы. Находясь в ней, автовладелец либо механик, если это сервисная станция обслуживания либо предприятие с собственным автопарком, получает возможность проводить как мелкие, так и средней сложности ремонтные работы. Наличие смотровой ямы позволяет провести осмотр следующих узлов авто:
- днища;
- ходовой части;
- глушителя;
- коробки передач;
- выхлопной трубы;
- поддона картера.
Она представляет собой углубление в основании (полу) гаража. Удобство пользования и возможность проведения тех или иных ремонтных работ, в том числе и осмотра днища в профилактических целях, обусловлено не только наличием достаточного освещения, но и обзора. Последнее отражается в правильном выборе габаритов смотровой ямы.
Невозможность стоять в полный рост, проводя осмотр, либо, наоборот, дотянуться до днища делают сооружение абсолютно бесполезным. Это касается и тех случаев, когда длина ямы не позволяет произвести полный осмотр днища.
Какие государственные стандарты и нормы на смотровые ямы существуют?
Нормативные документы относительно оснащения смотровой ямы касаются исключительно предприятий, занимающихся осмотром автомобильной техники. Они предполагают то, что это сооружение является частью технической базы, поэтому подлежит соответствующей регистрации, полному соответствую имеющихся ГОСТов.
Существует всего несколько таких документов. В нормативных актах в большей степени затрагивают правила относительно освещения и схемы вентиляции, безопасности, нежели габаритов. Если сооружение оборудуется не с целью ведения коммерческой деятельности, соблюдения предписаний этих документов не требуется. Иначе необходимо изучить соответствующую нормативную базу.
Отсутствие необходимости регистрировать гараж со смотровой ямой не означает того, что она может возводиться в произвольном порядке. Существуют определенные нормы, от которых зависит безопасность и удобство эксплуатации сооружения. Немаловажным фактором является и решение вопроса относительно того, какие автомобили предполагается обслуживать — легковые и/или грузовые. Это определяет габариты будущей конструкции.
Особенности обустройства смотровой ямы
Основным нюансом «возведения» смотровой ямы является нахождение уровня грунтовых вод. Существует определенный стандарт, согласно которому он не должен пролегать на отметке в 2,5 метра от уровня почвы. Когда грунтовые воды располагается именно в этих пределах, смотровую яму делать нельзя.
Никакие меры предосторожности не смогут защитить автомобиль от образуемой и скапливаемой на дне сооружения влаги. Альтернативным вариантом смотровой яме в такой ситуации становится эстакадная конструкция, которую располагают неподалеку от гаража, то есть на улице.
Это касается и индивидуальных гаражей, и предприятий, на которых занимаются техническим и сервисным обслуживанием транспортных средств. Иначе коррозийные процессы станут неизбежными, что является недопустимым.
Каких размеров должна быть смотровая яма?
При расчете габаритов сооружения, определяемых тремя параметрами, руководствуются нижеследующими данными:
- Глубина. Высота от дна ямы должна быть на 10-15 сантиметров выше роста человека. Это оптимальный показатель глубины, позволяющий производить ремонтные работы и осмотр транспортного средства без необходимости тянуться, нагибаться, приседать.
- Ширина. Этот показатель смотровой ямы напрямую привязан к габаритами транспортного средства, а, точнее, к размеру колесной пары. Его можно замерить самостоятельно, но, учитывая то, что в будущем автовладелец возможно захочет сменить марку авто, следует выбирать оптимальную ширину. Это особенно актуально для СТО и прочих предприятий, обслуживающих разные модели транспортных средств.
- Длина. Определяет удобство спуска в смотровую яму и обеспечивает обзор всего днища. В процессе проектирования, как правило, предусматривают оснащение сооружения ступенями либо лестницей. Чтобы спуск был удобен, длина должна превышать размер машины как минимум на 1 метр.
Эти параметры вариативны. Они зависят от типа транспортного средства, с какими целями используют смотровую яму — личных или коммерческих.
Длина, ширина, глубина смотровой ямы на СТО
Индивидуальное возведение сооружения отличается от аналогичного на станциях технического обслуживания. Если автовладелец может самостоятельно корректировать габариты под собственные нужды и параметры личного автомобиля, на СТО обслуживают различные марки машин, что накладывает требования по обустройству «универсальной» ямы.
Оптимальными размерами сооружения на станциях техобслуживания считаются следующие показатели:
- ширина — 1000;
- длина — 5500;
- высота — 1800.
Все размеры указаны в миллиметрах. Следует учитывать, что параметр глубины для станций технического обслуживания считается до поверхности расположения колес во время ремонта, а не до уровня пола. Это обусловлено тем, что рабочая поверхности на СТО не всегда располагается в один уровнем с полом.
Размеры смотровой ямы для обслуживания крупногабаритных транспортных средств
Строительство ямы, которую предполагается использовать для обслуживания грузовых автомобилей, подразумевает несколько иные размеры. Расстояние между колесами у автомашин этой категории значительно отличается от модели к модели. Это значительно усложняет проектирование сооружения.
Вариантов расчета два. Первый предполагает взятие за «эталонную» величину показатели собственного автотранспорта и вычитание из нее 300-400 миллиметров. Если расчеты неверны, добираться до нужных узлов придется с трудом. Второй вариант подразумевает то, что яму оборудуют универсальной, усредняя параметры, то есть делают с шириной в 1000 мм, что позволяет осматривать авто и с базой в 120, и с базой в 80 см.
Габариты смотровой ямы для индивидуального (частного) гаража
Ширину можно делать под индивидуальные особенности колесной базы, но это не самый лучший вариант, поскольку авто рано или поздно приобретают новое, что не исключает выбор в пользу отличной от старой модели. Ее габариты могут быть несколько иными. Оптимальным вариантом станет ширина в 75-80 см. Это исключит какие-либо проблемы в будущем, позволит проводить осмотр даже микролитражек.
Необязательно ограничиваться длиной «плюс» 1 метр к габаритам автомобиля. В индивидуальном строительстве можно брать и большие размеры. Если площадь гаража позволяет, то часто оборудуют капитальный и удобный спуск с хорошей стационарной лестницей, а не приставной. Ступеньки можно сделать в коротком отрезке, если выбрать Г-образную форму. Это приведет к увеличению расходов на материалы, но сделает смотровую яму максимально удобной. Нишу можно делить не только вдоль, но и поперек.
Глубину нет смысла брать средних показателей. Владелец должен брать свой рост и прибавлять к нему 10-15 см, а лучше 25 сантиметров, учитывая необходимость прокладки гидроизоляции, что может забрать часть глубины. Если яма получается глубже, чем надо, настил поднимают на нужную высоту.
superarch.ru
Смотровая яма часть 1 теория — Сообщество «Гараж Мечты» на DRIVE2
Существует несколько нормативных документов, описывающих оснащение смотровых ям для обслуживания автомашин. В основном они касаются устройства схем вентиляции и освещения на крупных станциях техобслуживания. Вот они:
ГОСТ 12.1.005–88 «Общие санитарные и гигиенические требования к воздуху рабочей зоны»;
ВСН 01–89 «Предприятия по обслуживанию автомобилей»;
ОНТП-01-91 «Нормы технологического проектирования предприятий автотранспорта»;
МГСН 5.01–94 «Стоянки легковых автомобилей»;
ТКП 45–3.02–241–2011 «Станции техобслуживания транспортных средств».
Эти нормы и правила строения будут полезны тем, кто хочет зарегистрировать гараж с технической ямой для ведения авторемонтного бизнеса.
Остальным автовладельцам эти нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно.
Ширина смотровой ямы зависит от размеров вашей колесной пары. Просто измерьте расстояние между внутренними сторонами шин и вычтите по 20 см с каждого конца. Учтите, что в будущем вы можете захотеть поменять автомобиль или организовать свое дело. Тогда при закладке ширины смотровой ямы в гараже полезно будет ориентироваться на средние значения. Промежуток 75-80 см подходит для большинства легковых моделей, даже микролитражек.
Длина ремонтной ниши должна быть равна самой машине плюс еще один метр, чтобы туда можно было спускаться, когда сверху стоит транспорт. Если площадь гаража позволяет, лучше оборудовать углубление с запасом, для вашего же собственного комфорта. При достаточной длине траншеи спуск вниз можно организовать по стационарной крепкой лестнице, а не по приставной. Яму можно сделать и Г-образной. Тогда в коротком отрезке будут располагаться ступеньки. Это усложнит процесс построения опалубки и на заливку уйдет больше бетона, но зато работать будет удобнее.
Причем расположение ниши может быть как вдоль, так и поперек хода. В последнем случае пригодятся мостки для переезда через траншею. Чтобы собрать их, а также настил, используйте доски толщиной не менее 40 мм.
А вот глубина смотровой ямы в гараже зависит прежде всего от роста хозяина. Для удобства движения при ремонте зазор между поверхностью и днищем автомобиля нужен в пределах 25-30 см. Наименьшая высота смотровой ямы — это рост владельца плюс 10-15 см. В процессе рытья котлована лучше выкопать его чуть больше, чем заложено планом. Трудно заранее сказать, какой слой гидроизоляции понадобится на полу. В заглубленной траншее всегда можно поднять настил на нужную высоту. Если глубина смотровой ямы окажется недостаточной, придется ходить полусогнувшись.
размеры смотровой ямы в гараже
Это «чистые» размеры смотровой ямы в гараже, то есть параметры уже готового сооружения. К ним еще надо добавить припуски для установки гидро- и теплоизоляции, глиняного замка и отделочного слоя. Чтобы не запутаться с этими прибавками, рекомендуем составить чертеж смотровой ямы в гараже.
чертеж смотровой ямы в гараже
По периметру на уровне пола в опалубку закладывается страховочная рейка. Ее можно сварить из металлического уголка 60 мм. Барьер не даст колесам провалиться в дыру и защитит углубление от воды на полу. Он же служит опорой для досок настила, закрывающего яму.
Примите во внимание, что грунт на стенках будет иметь определенный уклон, но размеры смотровой ямы нужно выдерживать так, чтобы работать было комфортно.
При проектировании не забудьте заложить ниши для хранения автозапчастей и инструментов. И придется подумать о местах для крепления светильников и переносных ламп, а также электропроводки в защитном кожухе.
Для доставки свежего воздуха в смотровую яму под землей прокладывают гибкую трубу. Ее конец должен выходить на поверхность на 20 см.
www.drive2.ru
Размеры смотровой ямы по ГОСТ
Транспортное средство требует регулярного обслуживания и в некоторых случаях ремонта. Устройство автомобиля таково, что проводить подобный сервис без наличия смотровой ямы просто невозможно. Она обязательно есть в гаражах предприятий с собственным автопарком, на станциях технического обслуживания. Некоторые частные автовладельцы, предпочитающие делать ремонт своими руками, обустраивают такую и для собственных нужд.
Благодаря наличию смотровой ямы, можно без каких-либо проблем проводить ремонт следующих узлов транспортного средства:
- поддон картера;
- глушитель;
- выхлопная труба;
- днище;
- коробка передач;
- ходовая часть.
Если она отсутствует в гараже, мастер просто не сможет осуществить не только обслуживание, но и полноценный осмотр важных частей автомобиля. Недостаточно просто сделать смотровую яму. Она должна соответствовать определенным стандартам. Иначе осуществлять какие-либо манипуляции не получится.
Что собой представляет смотровая яма?
Это углубление в основании гаражного строения. Оно позволяет беспрепятственно проводить ремонтные работы и текущее обслуживание. Даже частный автомобилист сможет осматривать днище транспортного средства в профилактических целях, что позволяет своевременно предотвратить серьезную поломку. Удобство смотровой ямы обусловлено не только наличием достаточного количества света, но и возможностью полного обзора узлов, которое обеспечивается правильным выбором размеров данного углубления в полу гаража.
Существует определенный государственный установленный стандарт, следование которому позволяет избежать ошибок при обустройстве смотровой ямы. Если следовать ГОСТу, механик сможет стоять в полный рост, проводить доскональный осмотр и спокойно дотягиваться до требуемых узлов. К важным параметрам относится не только глубина и ширина, но и длина. Слишком короткая смотровая яма не позволяет провести полную проверку днища машины, что в значительной степени усложняет любые ремонтные и сервисные работы.
Существующие стандарты и нормы
Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.
Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности. В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.
Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.
Что учитывается при оборудовании смотровой ямы?
Углубление, как уже упоминалось ранее, делается в основании гаража. Следовательно, обязательно необходимо знать уровень пролегания грунтовых вод. Иначе оно постоянно будет влажным или затопленным. Проводить какие-либо работы в подобных условиях нельзя, поскольку это несет в себе угрозу жизни. Оптимальная глубина залегания составляет два с половиной метра ниже уровня земли. Если она выше этого показателя, обустройство ямы запрещено.
Защита конструкции не позволит устранить данный недостаток. Влага будет скапливаться постоянно, а автомобиль в подобных условиях начнет подвергаться коррозийным процессам. В подобных ситуация яму делают эстакадной и располагают на улице, но неподалеку от самого гаража. Это актуально как для конструкций, используемых на предприятиях, так и для частных сооружений. Если пренебречь данной рекомендацией, узлы машины будут ржаветь.
Размеры конструкции
Габариты сооружения рассчитывают по следующим параметрам:
- Длину выбирают такой, чтобы можно было спокойно спускаться вниз и осматривать все днище. Иными словами, должен оставаться «зазор» для беспрепятственного поднятия/спуска в углубление даже тогда, когда сверху стоит машина. Чтобы добиться этого, яму делают длиннее автомобиля как минимум на один метр.
- Глубину конструкции делают на 10 сантиметров больше человеческого роста. Здесь учитывают либо средний, либо индивидуальный показатель. Все зависит от того, где обустраивают смотровую яму. Она должна быть такой, чтобы не приходилось пригибаться или, наоборот, тянуться вверх.
- Ширину рассчитывают по параметрам транспортного средства — размер колесной пары. Его замеряют или делают приближенным к классу и типу машин, которые планируется осматривать/ремонтировать. Это обусловлено тем, что в будущем автомобиль может меняться. Кроме того, на сервисных станциях обслуживают десятки различных марок машин.
Данные параметры напрямую зависят от целей использования смотровой ямы и того, какие машины планируется обслуживать — легковые и/или грузовые.
Глубина, длина и ширина для станции технического обслуживания
Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;
- 100 см в ширину;
- 550 см в длину;
- 180 см в высоту.
Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.
Габариты при обслуживании грузовых автомобилей
Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.
Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.
Смотровая яма для частного гаража
Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.
kaknadostroit.ru
Обустройство гаража: смотровая яма — DRIVE2
Хороший вариант, когда в гараже есть техэтаж. Тогда смотровая яма получается сама собой. Но иногда техэтаж построить не удается, тогда приходится довольствоваться ямой.
По моему опыту яма должна быть длиной не менее 5м, шириной в чистоте 1м, глубиной 1.8-1.9м. Также считаю важным делать боковой вход в яму. То есть в плане смотровая яма должна быть Т или Г-образной формы.
В моем случае я выбрал Г-образную форму
А все началось немного грустно. Весной 2010-го сняв несколько досок (до этого яма не использовалась, а гараж был складом стройматериалов) я охренел от того, что увидел:
На дне была вода, а стенки начали складываться. Выпучивание грунта грозило обрушением фундамента гаража и стены.
Подробней…
Еще подробней…
Пол повис
Эта яма в тот же вечер была засыпана глиной до самого верха с послойной тромбовкой и проливкой. Стало понятно, что кирпичная стена ямы — понт, т.к. гидроизоляции никакой, прочности на выпучивание — тоже.
Решение — монолитный железобетон.
Итак, бетонорезом очерчиваем контур будущей ямы (внутренний размер + 30см по длине и ширине). Выламываем сердцевину и начинаем копать. Мне немного не повезло, грунт оказался мерзлым после зимы, и пришлось вызывать трактор для ювелирных работ:
Гидромолотом бодрили грунт
Бригада Ураган
Со стороны выглядело так
Потом уже работали ковшом
После экскаватора, естественно, пришлось дорабатывать вручную…
Далее сделали гидроизоляционный футляр из стеклоизола
гидроизоляция
Из арматуры 10мм был сварен каркас с ячейкой 100*100мм. Опалубка — передвижная. Для заливки в 2 этапа. К бетону — OSB плита. В качестве каркаса доски 50*150 и распорки.
Бетон заливали М200 с вибрированием. Очередность такая: до выставления опалубки заливается пол с арматурой, делаются выпуски. На следующий день к выпускам приваривается арматурная сетка, выставляется опалубка и начинается заливка стен. Толщина стен получилась внизу 15 см, ближе к верху все 50 см, т.к. грунт немного обрушился.
Арматурный каркас и опалубка
Процесс заливки с вибрированием
Рамку сделал из уголка 50*50. Выставил ее перед заливкой второго яруса и приварил к арматурному каркасу.
Когда сняли опалубку, получилось вот так:
Готовая смотровая яма с боковым входом
Аппендикс
Яма. Общий вид
Осталось облицевать плиткой, на пол постелить керамогранит.
Общая смета:
Резка бетонорезом пола 15500
Выем грунта вручную + трактором 13520
Гидроизоляция стеклоизол + работа 5850
Арматура 10300
Опалубка (доски, OSB + работа) 6100
Бетон (5.6м3) 16800
Прием бетона 4320
Всего: 72400р
www.drive2.ru
Смотровая яма в гараже – технология строительства и советы по уходу (видео + 75 фото)
Вы впервые купили автомобиль, а на вашем частном дворе пустовала металлическая «ракушка» — простой конструкции гараж. Причем без смотровой ямы. Поэтому вам придется потрудиться на сооружении ямы для выполнения необходимых ремонтных работ, которые можно осуществить, лишь находясь под днищем авто.
Посмотрите фото смотровой ямы в гараже на стадии строительства, и вы убедитесь, что оборудовать её несложно.
Содержимое обзора:
Зачем нужна яма в гараже?
Наши детальные рекомендации помогут справиться с задачей быстро и профессионально. В собственном гараже без смотрового углубления вы будете как без рук на ремонте авто на таких узлах, как:
- масляная ниша картера ДВС;
- глушитель и вся конструкция газового выхлопа;
- нижняя часть корпуса;
- ручная коробка перемены передач, в т.ч. и АКПП;
- вся ходовая часть.
Правила строительства ямы для ремонта
Соблюдение правил и стандартов даже на таком сооружении, как смотровая яма, регламентируется стандартами РФ. ГОСТ размеров смотровой ямы в гараже строг только в том случае, если вы выполняете на ней обслуживание коммерческого авто: такси, легкового карго и другие. Или открыли частную мастерскую (СТО). Но если на яме стоит только личная автомашина, то никакой регистрации не требуется.
Параметры ГОСТа помогут качественнее обустроить нишу. По ним механик, то есть вы, должен в яме стоять в полный рост плюс еще надо до 15 см. В этом случае на ремонте снизу не придется горбиться или не дотягиваться до нужного узла.
Размеры смотровой ямы в гараже определяют и такое. Ширина — от 800 мм и больше, учитывая расстояние между колесами. Сделаете узкой – вам же поворачиваться станет труднее, а еще узлы надо доставать или устанавливать.
Длина ямы должна быть меньшей, чем самый большой габарит личного авто. О размерах корпуса водители не задумываются, поэтому напомним длину некоторых машин.
Исключая мини-модели, все она длиннее четырех метров:
- ГАЗ-310105 «Волга» и её 24-я модель – 4 921 и 4735 мм;
- Тойота Камри – 4760;
- раритетная М-21 – 4810;
- москвичи – 2141 и «Святогор» — 4350;
- вазовская классика – 4145.
Для ямы к длине машины добавьте еще около метра. Это позволит вам, не перекатывая машину назад — вперед на короткой нише, быстрее справляться с ремонтом. Средняя длина ремонтной части ориентировочно 5100 мм.
Еще нужен удобный спуск в начале ямы по ступенькам, если позволяет каркас «ракушки» – это еще 1500 – 1700. Если на это не хватает гаражного места, то остановитесь на ремонтной длине, а спускайтесь в яму по лестничке.
Что надо знать при сооружении?
Высота грунтовых вод. Если она на уровне 2,4 м, строить яму там нельзя, вода затопит её частично. Никакая герметизация, даже стальной чашей, не поможет – вода и чашу приподнимет. В постоянной влаге начнет ржаветь автомобиль.
В этом случае сварите из металла эстакаду во дворе вблизи гаража. Можно высоко не поднимать, если выкопать под ней яму, обложив кирпичом, даже на метр глубины. Уровня эстакады и ямы уже почти достаточно. Лишь в дожди прикрывайте её.
Вернемся в гараж. В яму подведите электричество, с фонарем в руке будет сложнее ремонтировать. 220 вольт трансформируйте в 12 – 24 и протяните по бокам ямы ленты диодное освещение.
В них же запрограммируйте обустройство ниши, хотя бы с одной стороны – для инструмента, некрупных узлов машины. Необходима и вентиляция смотровой ямы в гараже.
Создание рембазы
Она строится либо посередине гаража, что предпочтительнее, либо к одной стороне гаража, но не ближе метра от стены. В последнем случае поступают так, чтобы гараж стал еще и кладовкой для ненужных вещей в доме и больше их вместил. Лучше расширьте для этого сарай или кладовку.
Запомните: гараж — особо опасное помещение в смысле возгорания, поэтому никакой хлам там не должен находиться.
Пошаговка того, как сделать смотровую яму в гараже. Начертите схему ямы со всеми параметрами. Приобретите цемент, песок, металл для арматуры, гибкий изолирующий материал полотном, сварите из швеллеров направляющие вокруг ямы ограничители для колес. Высота буртов не ниже 10 см.
Выкопайте яму, если вода не начала поступать через неделю, гидроизоляцию выполнять не стоит. На чем остановились по каркасу внутренности? Есть два варианта: кирпичная кладка или заливка бетоном по арматуре. Класть стены можно в полкирпича – кирпич.
Пол вымостите деревом или бетоном на не толстой арматуре. Рамная конструкция – сетка-бетон — заливается маркой не ниже 250. Тогда морозное вспучивание не будет выдавливать бока ямы.
На выходе вверх остановите кладку на высоту одного кирпича. Вы должны были ранее там сделать скос в стороны, их теперь замостите арматурой, на неё прикрепите сваркой или болтами готовый швеллерный направляющий пояс. Залейте его бетоном марки 250. На этом изготовление смотровой ямы в гараже завершается.
Утепление ямы
Если есть возможность обогревать гараж зимой, перед началом кирпичной кладки или заливки боков бетоном, а также пола проложите везде утеплитель в виде плит ЭППС (особый пенополистирол) толщиной не менее 5 см.
Фото смотровой ямы в гараже
youtube.com/embed/MnWXLs4z2lg?feature=oembed” frameborder=”0″ allow=”autoplay; encrypted-media” allowfullscreen=””/>
Также рекомендуем просмотреть:
chastnyjdom.ru
Смотровая яма. — DRIVE2
Напрыгавшись и наползавшись под машиной в холодные мокрые времена, я наконец понял, так жить нельзя. Пора обеспечить себе нормальные условия ремонта, насколько это возможно. Начитавшись кто как строит-роет гаражные ямы, получил информации по самую макушку и в голове получилась каша. Когда каша стала пригорать и мешать её было некому, я приступил к делу . “Два солдата из стройбата заменяют экскаватор”. Полэкскаватора это я. Это было самое сложное в этом деле. Примерно 10 кубов земли и суглинка. Иногда казалось, что хватит и двух кубов:). Длина 5 метров, ширина 1,2 метра, глубина 2,2 метра. Грунтовые воды далеко, так что хоть это без проблем.
Полный размер
На дно уложено 10 см песка, утрамбовано, потом 10 см щебня, утрамбовано. В самом дальнем углу пробурил скважину глубиной 1метр, вставил канализационную трубу с крышкой. Это будет дренаж.
Полный размер
Ступеньки правда плохо расчитал
Полный размер
Рубероид 🙂
Полный размер
Потом постелил рубероид внахлест промазывая стыки горячим битумом, также сделана вытяжная труба 50мм из пластика, на всякий случай
Полный размер
Потом все обклеено экструдированным пенополистиролом 40мм. Было опасение, что в морозы (яма просто под навесом) суглинистая почва промерзнет и вспучится, выдавив кирпич.
Полный размер
Уложена армировка из каких-то металлических конструкций с зазором в 3см от пола.
Полный размер
Предварительно с помощью лазерного уровня отметил толщину заливки на полистироле в 10см с завалом уровня на 1-2см в сторону дренажного отверстия и с помощью бетономешалки залил таки пол. Бетон делал максимально густой, это упрощало мне делать уклон.
Полный размер
Через две недели начал класть. Кирпич. Примерно по 4 ряда в день, чтобы не завалить стены.
Полный размер
И потихоньку кладу кирпич. На ступеньки уже наплевал.
Полный размер
Выложил стены, попутно вмонтировав 4 окна под инструмент и проложил пластиковую гофру с кабелем в каждое окно, вывел рядом с вентиляционной трубой. Положил уголок 50*50, длина 5м, ширина 0,9м. Глубина получилась примерно 1.90м (мой рост). Как потом оказалось, надо было поменьше, ну хотя бы 1,8м, а то руки уставали :). Решилось потом небольшим передвижным подиумом с двумя уровнями в 20 и 40 см.
Полный размер
Далее приварил арматуру к уголку, чтобы зафиксировать в дальнейшем его в бетоне, а также связал с другой арматурой.
Полный размер
Выставил маяки с уклоном в сторону улицы, поставил опалубку высотой 10см по границе заливки.
Полный размер
И с помощью бетономешалки, друга и такой-то матери, залили весь пол. Часть фоток безвозвратно погибли, поэтому финишную прямую показать не смогу, но думаю, что и так понятно. Все работы выполнялись в одно лицо, за исключением вывоза грунта и заливки площадки. Было так же уложена доска 40*200 с предварительной покраской. Свет правда еще не сделал, не определился со светильниками, но все еще впереди… Теперь любая проблема с машиной, совсем не проблема 🙂
Полный размер
Полный размер
www.drive2.ru
Яма для ремонта авто своими руками
Самое подробное описание: яма для ремонта авто своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.
Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.
Проводку надо монтировать до того, как начнете класть/заливать стены
Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:
- Ширина должна быть достаточной, чтобы вам в ней было удобно работать. В то же время она ограничивается расстоянием между колесами автомобиля — у каждого колеса должно быть пространство для маневра. В среднем ширина смотровой ямы от 80 см и больше.
- Ее длина зависит от длины автомобиля. К размеру авто добавляют 1 метр. Этого достаточно для комфортного проведения работ.
- Глубина считается в зависимости от роста: ваш рост + 10-15 см. В этом случае можно не беспокоиться о том, что ударитесь головой. При необходимости долговременной работы с поднятыми руками, можно сбить специальную табуретку небольшой высоты и становиться на нее. Еще немного поднять пол в смотровой яме можно за счет деревянных трапов.
Нет видео.
Видео (кликните для воспроизведения). |
Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.
Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.
Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.
На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).
Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.
Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.
Кирпичная смотровая яма в гараже
Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.
С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.
Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.
Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.
Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.
Второй способ наружнойгидроизоляции
Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.
Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.
Пропитка глубокого проникновения в разы снижает гигроскопичность материала
Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).
Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».
Нет видео.Видео (кликните для воспроизведения). |
Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.
Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.
Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.
Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.
Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).
Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.
Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:
- гидроизоляционная пленка;
- ЭППС;
- стенка.
Это — экструдированный пенополистирол ЭППС
Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.
После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.
Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.
Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.
Выстилаем дно и стенки гидроизоляционной пленкой
Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.
На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.
Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.
Строится смотровая яма в гараже: пол залит бетоном
Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.
Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.
Возводим стенки в плокирпича
На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.
Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.
Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.
Швеллера с двух сторон смотровой ямы в гараже
Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.
Уголок уложен приварены закладные
Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.
Заливка пола в гараже — уровень бетона по верхней кромке уголка
Забетонирована вторая сторона
При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.
Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.
Пример опалубки для бетонной смотровой ямы в гараже
Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
Удобное техобслуживание и мелкий ремонт авто, который можно проводить самостоятельно, можно обеспечить благодаря смотровой яме. В противном случае придется ложиться на спину под машину, что совсем не гарантирует комфорт при обслуживании. Разберемся, как сделать смотровую яму в гараже.
Размеры и глубина смотровых ям могут быть разными. При сооружении такой ямы самостоятельно, нужно исходить из габаритов автомобиля и своего роста. При этом, в смотровой яме должно быть удобно – чтобы было, где развернуться. Но шире расстояния между колесами яма быть не должна.
Обычно яму делают шириной больше восьмидесяти сантиметров. Длину ямы определяют по длине авто, к которой прибавляют 1 м. Такой подход обеспечит удобство при работе. Глубину рассчитывают исходя из собственного роста, прибавляя при этом порядка десяти-пятнадцати сантиметров. Если планируется провести под машиной много времени, помочь может небольшая табуретка или деревянный трап.
Всё описанное не является обязательным, сооружая смотровую яму в гараже своими руками, нужно стараться сделать её подходящей именно для себя.
К вопросу о расположении ямы. Как правило, удобнее сделать яму возле стены, чтобы в гараже можно было установить оборудование, шкафы и т.п., где будут размещаться запчасти.
Рассмотрим, как правильно и из каких материалов сделать стены смотровой ямы. Стены ямы обычно делают из кирпича, строительных блоков или используют монолитный бетон.
При выборе первого варианта предпочтительнее керамика, как наиболее влагостойкий материал. Стоит помнить о толщине кирпича при определении размеров ямы – после выкладывания стен кирпичом или блоками объём ямы уменьшится.
Выбор материала для стен ямы зависит от грунта. Если он является сухим и плотным – смело выбирайте кирпич. В противном случае необходимо использовать армированный бетон.
Бетонные блоки отличаются стойкостью к влаге. При использовании других блоков потребуется гидроизолирующий материал. Блоки из бетона могут без негативных последствий взаимодействовать с влагой, отличаются прочностью и не будут пучится зимой.
Если смотровая яма заливается бетоном, слой такой заливки должен быть, как минимум пятнадцать сантиметров. Также потребуется армирование бетона проволочной сеткой 0,5 см толщины. Вместо сетки возможно установление каркаса. Для него можно использовать арматуру.
Чтобы надежно защитить яму, нужно провести гидроизоляцию снаружи. Такую гидроизоляцию нужно проводить только в процессе сооружения самой ямы. Для рассматриваемой защиты используют пленку либо мембрану из бутилкаучука или аналогичных материалов. Такую защиту нужно выстилать в несколько слоев, герметично закрепляя стыки. При этом плёнка или мембрана должны хорошо прилегать к стенам.
Для полной защиты от воды яму нужно гидроизолировать изнутри. Для этого стены пропитывают специальной обмазкой. В качестве последней нередко используют специальный состав для бассейна либо грунтовку.
Также от влаги может защитить кессон из металлического листового материала. Конструкция представлена коробом, обработанным специальным составом против коррозии. Увидеть кессон наглядно можно, изучив фото смотровой ямы в гараже с кессоном.
Естественная вентиляция является неотъемлемым элементом смотровой ямы. Сделать её нужно в процессе сооружения ямы. Вентиляцию в смотровой яме также можно сделать своими руками. Для этого, при работе над полом ямы, в нём делают специальное отверстие для отвода воздуха через шланг. После установки шланга его накрывают крышкой.
При желании к смотровой яме можно подвести электричество, чтобы был свет. При этом не стоит забывать о безопасности и влагоустойчивости.
Также, в тех же целях, не стоит устанавливать розетки с напряжением более 35 Вольт. Лампы в 220 Вольт использовать нельзя.
Дополнительным элементом будет крыша, которая, как правило, является деревянной. Крыша должна быть надёжной, но, при этом, не слишком тяжёлой. Золотой серединой станет толщина в три см, которая обеспечит надёжность и не вызовет проблем при открывании.
Обустройство своими руками смотровой ямы в гараже поможет ускорить и удешевить авторемонт, ее наличие позволит проводить регулярный самостоятельный технический осмотр. Правильное обустройство смотровой ямы дает целый перечень плюсов, а ваша главная задача при ее возведении – соблюсти все тонкости технологии.
О том, как сделать смотровую яму самостоятельно пойдет речь ниже.
Размер смотровой ямы напрямую зависит от числа людей, которых планируется одновременно там размещать, а также от габаритов вашей автомашины и размеров гаража.
Стандартный вариант предлагает следующие размеры: ширина – 80-100 см; глубина – 170-200 см; длина – от 160 до 200 см.
Планируя размеры смотровой ямы необходимо учитывать еще и особенности самой постройки, способные оказать влияние на ее размеры.
После того, как котлован под смотровую яму вырыт, можно перейти к сооружению пола. Для начала вам необходимо будет оборудовать вентиляцию смотровой ямы, как это показано на фото.
Перед обустройством пола позаботьтесь об отверстии, через которое будет проходить шланг воздуховода. Шланг закрывается при помощи крышки и вводится примерно на 20 см.
Затем необходимо подготовить двухслойную бетонную подушку. Первым слоем толщиной в 10 см насыпается гравий, вторым, толщиной в 6 см – песок, такая система дренажа обеспечит отведение влаги. Каждый слой выравнивается и трамбуется, яму смазывают глиной.
Далее необходимо уложить арматуру и залить поверхность бетоном. После того, как бетон высохнет, укладывается еще один гидроизоляционный слой, далее проводится окончательная отделка и обработка ямы материалами для теплоизоляции.
Основными требованиями к гидроизоляционным материалам являются их экономичность и эффективность. Исходя из данных критериев возможно применение следующих вариантов:
- однослойная полимерная мембрана – ее толщина равна 2 мм, материал долговечен и прочен, но отличается высокой стоимостью. Помимо этого, для установки мембраны понадобится специальное оборудование;
- материалы на битумной основе (рубероид или битумная смазка) – широкодоступны в плане стоимости, очень просты при монтаже, длительность срока их эксплуатации составит минимум пятнадцать лет;
- гидроизоляционная смазка – легко наносится и отличается относительно невысокой ценой.
Правильно обустроенная яма в гараже является отличным помощником для автолюбителя, с ней можно сделать мелкий ремонт автомобиля, провести профилактические работы или диагностические мероприятия без особых затрат. Она быстро становится важной частью строения и его главным достоинством.
В нашей стране наличие смотровой ямы способен оценить практически каждый автовладелец, поэтому и при строительстве гаража ее часто планируют первой. Чем же полезна смотровая яма, сделанная своими руками, как ее спроектировать и построить? И можно ли ею дополнить уже в готовое строение?
Ответ на этот вопрос очевиден – смотровая яма нужна для удобного обслуживания автомобиля. Некоторые любители сами без помощи мастера совершают самые сложные операции, сооружая в собственном гараже небольшую СТО.
Другие же привычно обращаются к специалистам в технических центрах, однако и они не могут отрицать полезности смотровой ямы. На дорогах то и дело возникают ситуации, при которых возникает желание по возвращении домой осмотреть днище машины. Кочки и выбоины солидных размеров встречаются ежедневно, и после каждого неприятного удара вряд ли удобно ездить к автослесарю.
А вот в собственном гараже в спокойной обстановке, без очереди и в удобное время легко проверить, нет ли серьезных повреждений у машины. И именно смотровая яма дает возможность подобного осмотра, не говоря уж о практических работах. Она дает доступ к:
- ходовой части;
- днищу и его защите;
- глушителю;
- коробке передач;
- поддону картера;
- выхлопной трубе.
Также благодаря этому сооружению можно самостоятельно сменить масло, а ведь эта процедура в мастерской стоит довольно дорого.
На первый взгляд наличие ямы в собственном гараже является большим плюсом, но есть и нюансы, о которых нужно знать при ее обустройстве. К достоинствам решения в первую очередь относится возможность осуществлять осмотр вышеперечисленных частей автомобиля, не прибегая к помощи специалистов. Это просто, бесплатно и для многих владельцев машин даже интересно.
Далее, ремонт и техническое обслуживание без участия профессионального автослесаря позволяет сэкономить довольно большие суммы. Если подсчитать за год, во сколько обходится в мастерской смена масла и другие действия, выгода становится очевидной. Да и сам навык ремонта будет ещё не раз полезен.
К тому же если яма достаточно просторная, в ней же часто хранят ремонтные наборы и запасные части для автомобиля. Особенно это актуально для небольшого по площади гаража, в котором есть дефицит свободного места.
Чем же может не угодить столь полезный уголок? Самой главной опасностью при постройке гаража с ямой, являются близкорасположенные грунтовые воды. Вообще, избыток влаги является врагом автомобиля, а если в смотровой яме плохо сделана гидроизоляция, то даже при отсутствии подтоплений, вода будет накапливаться на стенках сооружения из-за перепадов температур в холодное время года.
вода в смотровой яме
Однако стоит отметить, что недостатком смотровая яма станет только в том случае, когда она сделана с нарушением технологий строительства и без учета инженерно-грунтовых особенностей участка.
Производится ли оно при закладке будущего гаража или в уже готовом помещении, этапы строительства одинаковы. Сначала проводится подготовка и разметка ямы, затем ее отделка и проведение коммуникаций. Ничего сложного в этом нет, однако каждый шаг требует грамотного исполнения со знанием некоторых тонкостей.
И в первую очередь нужно узнать уровень залегания грунтовых вод на разрабатываемом участке. Он должен быть не менее 2.5 метров для того, чтобы строительство было оправданным, и проверку лучше проводить самостоятельно, просто пробурив как можно глубже отверстие в земле на строительном участке. Можно также опросить соседей, уже имеющих в своих гаражах подвалы или ямы.
Первым важным шагом является разметка ширины смотровой ямы. Она должна быть комфортной, но не усложнять движений автомобиля по гаражу. Опыт многих строителей сходится на том, что это около 70 см, к которым можно прибавить ещё 5-10 см.
Более сложным вопросом является определение длины сооружения. Она не должна быть меньше двух метров, иначе весь смысл конструкции меняется, однако ее увеличение может быть очень полезным при правильном использовании. Если будут сделаны стационарные ступени, их длина также должна быть прибавлена к минимальной.
Однако растягивать ее на весь гараж не только финансово невыгодно, но и вредно. Хорошо, если помещение большое и смотровая яма просто будет находиться дальше того места, где становится машина — это ещё один способ защитить днище от конденсата.
Важно помнить, что итоговый размер углубления будет меньше, чем черновой за счет слоев отделки и выкладывания стен. Поэтому на этапе земляных работ к полученным пропорциям прибавляют толщину стен и пола, и “углубляются” в соответствии с этим.
Глубина ямы должна составлять рост пользователя и зазор для работы — это 15-20 см до верха ямы. Лучше сделать ее более глубокой, ведь сделать деревянный настил на полы довольно легко. Если же ошибка приведет к необходимости постоянно биться головой о днище машины, вся постройка потеряет свой смысл.
Если строится смотровая яма для грузовика, то ее пропорции несколько меняются. Расстояние между колесами у больших машин разных моделей весьма разное, поэтому за основу берется размер собственного авто. Яма должна быть на 30-40 см уже, чем этот показатель. Если она будет меньше, то добраться до всех узлов грузовика не получится.
Если же яма нужна для обслуживания и легковой и грузовой машины, ее ширина должна быть усредненной. Например, ширина для одного автомобиля 80 см, а для другого 120 см. В таком случае искомый размер ямы будет один метр, хотя это усложнит маневрирование на легковой машине.
Строительство смотровой ямы своими руками проходит несколько этапов:
- разметка участка;
- рытье котлована;
- укладка гидроизоляции;
- обустройство пола;
- выкладка стен.
Элементы конструкции смотровой ямы
Для того чтобы сделать правильную разметку на участке, необходимо сразу выбрать строительный материал для стен. Если выбран кирпич, то ширина кладки будет составлять примерно 12 см (у кирпича разных марок и размеры отличаются), и тогда к ширине и длине прибавляются по 24 см. Если стены бетонируются, то берется толщина в 20 см, то есть к общим параметрам стоит добавить по 40 см.
Рытье котлована производится вручную, так как пропорции его довольно небольшие. Стены и пол после проведения земляных работ нужно выровнять как можно более тщательно, это упростит дальнейшие действия.
До сих пор многие используют в качестве водонепроницаемого слоя полиэтилен, однако более долговечными являются полимерные мембраны или битумные материалы. Если гараж стоит на достаточно сухом грунте, можно взять жидкую гидроизоляцию, которая наносится кисточкой, а затем застывает.
Для пола достаточной будет бетонная заливка толщиной в 7-8 см, однако качество смеси должно быть высоким. Ещё перед укладкой гидроизолирующего материала нужно провести уплотнение пола гравием. Для этого слой камня в несколько сантиметров выкладывается на грунт и вбивается в него специальным приспособлением — “трамбовкой”.
Затем в качестве арматуры на пол кладется кусок стальной сетки необходимых размеров. Заливка проводится в быстром темпе. Так как понадобится довольно много материала, сделать необходимое количество смеси в один прием вряд ли удастся. Поэтому работа должна вестись быстро, чтобы бетон застыл одним ровным слоем.
После того как пол твердеет и становится пригодным для использования, проводят армирование стен. Для этого часто используют ту же сетку, только выкладывают ее слоями. После армирования строится первый слой опалубки, делается заливка бетона. Удобнее всего проводить работу в три этапа, устанавливая и снимая на каждом из них доски опалубки. Кстати, их качество тоже может быть отменным, ведь после работ из хорошего дерева можно сделать полки для гаража.
Есть ряд нюансов, на которые стоит обратить внимание по ходу работы. Так, ещё с момента рытья котлована важно заложить в стенах ямы несколько ниш, которые затем станут полками для подручного инструмента. Хорошей идеей является и закладка нескольких цилиндрических наклонных углублений, в которых потом можно располагать светильники.
Далее, смотровую яму можно и утеплить. Когда за стенами гаража температура опускается хотя бы до -10, работать в утепленном сооружении гораздо приятнее. Для этого можно использовать плиты пенополистирола, которые просто сажаются на специальный клей. Так уменьшается и количество конденсата на стенах и днище автомобиля.
Край смотровой ямы стоит отделать железным или деревянным уголком небольших размеров. Это дополнительное ребро жесткости для постройки, и упор для колес машины, который не позволит ей при неосторожном движении провалиться.
Последним штрихом станет крышка для смотровой ямы, которую собирают из досок. Она защищает человека от падения в яму, а днище машины — от влаги, которая может конденсироваться даже при самой тщательной обработке стен и пола ямы. Часто крышку трудно поднимать, поэтому ниже приведено простое и оригинальное решение сооружения подходящей ручки.
Разметка размеров для произведения земельных работ.
Сооружение стен из кирпича.
- ТКП 45-3.02-241-2011 (02250) СТАНЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТРАНСПОРТНЫХ СРЕДСТВ;
- ОНТП-01-91 “Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта”;
- ВСН 01-89 “Предприятия по обслуживанию автомобилей”;
- МГСН 5.01-94 “Стоянки легковых автомобилей”;
- ГОСТ 12.1.005-88 “Общие санитарно-гигиенические требования к воздуху рабочей зоны”.
Мужики, у кого какой размер смотровой ямы? Интересно узнать ширину и глубину в маленьких гаражах.
У меня яма ширина 90см, длина 3м, глубина 1м. Глубину больше не стал делать так-как близко вода. Использую сиденье на колёсах для передвижения в яме. Пол и стены из металла.
Ширина 90 см самый оптимальный вариант. Глубина 170 см. Длина произвольно.
гараж маленький думаю сделать яму 75 на170 и длинной 2м посоветуйте выкладовать толщиной в кирпич или в пол-кирпича
Себе делаю те же размеры, бывалые советуют в полкирпича, остальное — по желанию
бетон в 12 см размеры 80 200 170
В пол кирпича класть не советую, стены сложиться в последствии
У меня длина-3,5 м. Ширина-75см. Глубина-180м.
Каждый владелец автомобиля рано или поздно сталкивается с мелким ремонтом своего транспортного средства. Обыкновенная проверка технического состояния машины способна превратиться в часы ожидания. Сэкономить средства и время позволит наличие собственной смотровой ямы в гараже, сделать которую можно своими руками.
Необходимость смотровой ямы в гараже очевидна, так как в случаях замены масла, мелкого ремонта дна кузова или обычного осмотра приходится выделять несколько часов для поездки на станцию технического обслуживания и оплачивать дорогостоящий сервис.
Яму для технического осмотра автомобиля можно использовать и в качестве погреба или овощехранилища. Для этого внутри неё конструируются ниши и полки.
Условием качественного использования смотровой ямы как технического сооружения и места для хранения продуктов является соблюдение всех норм строительства и наличие надёжной гидроизоляции пола и стен.
Даже такая простая конструкция требует тщательного планирования действий. Важным моментом при этом является определение качества почвы и уровня грунтовых вод. Наиболее подходящим основанием для подобных сооружений является глинистый грунт. Его особенность заключается в том, что он не пропускают влагу, а значит, может стать своеобразным гидроизоляционным слоем.
При большом скоплении грунтовых вод и высоком уровне их расположения смотровая яма дополнительно оборудуется дренажной системой для отвода лишней влаги, а также погружными насосами, чтобы помещение можно было быстро осушить.
Монтаж смотровой ямы можно проводить самостоятельно. Сложного в этом ничего нет, если следовать подробной инструкции.
Чтобы сделать расчёт площади будущей смотровой ямы, нужно учитывать толщину стен и основания. Для подобных вычислений необходимо вспомнить курс геометрии и прибегнуть к простой формуле определяющей площадь — S=ah, где a — это длина, h — ширина котлована. Смотровая яма в готовом виде будет иметь размеры 75х185х300 см. Толщина бетонных стен и пола, как правило, составляет около 10 см. Расчёты будут следующими: 0,85х3=2,55 м² — это площадь котлована для смотровой ямы.
Комфортную работу в смотровой яме создаёт правильно рассчитанное пространство, а именно, её параметры должны быть удобными для комплекции находящегося в ней человека. Обычно ширину ямы сооружают в диапазоне от 70 до 75 см. Этой ширины достаточно для того, чтобы вы свободно перемещались внутри. Такое же расстояние между стенами делает смотровое сооружение удобным для заезда легкового автомобиля.
Котлован может быть и шире, если смотровая яма предназначена для крупных или грузовых автомобилей. Расстояние между внутренними сторонами колёс такого транспорта значительно больше (от 80 до 90 см).
Смотровая яма обустраивается таким образом, чтобы стены немного зауживались к полу. Схематически в разрезе её конструкция напоминает перевёрнутую трапецию. Эта форма обеспечивает удобный доступ к инструментам в нишах и свободное перемещение.
Длина смотровой ямы выбирается исходя из размеров гаража. Если позволяет площадь помещения, то в яме можно предусмотреть лестницу. Для этого длину котлована увеличивают на 100–120 см.
Высота ямы составляет не менее 170–180 см. Эти размеры относительны, так как глубину делают в соответствии с ростом владельца автомобиля. Находясь в смотровой яме, человек не должен задевать головой дно машины.
Для дополнительной безопасности автомобиля и его владельца смотровая яма оборудуется металлическими ограничителями. Обычно они представляют собой четыре столба, закреплённых по углам ниши. Они возвышаются над ней на 10–15 см. Иногда для технического осмотра используются не четыре столба, а два металлических уголка. Они крепятся друг против друга по краям длины котлована.
Глубина должна быть больше роста хозяина на 25–30 см. При таком расстоянии от основания до кузова руки не будут быстро уставать, так как это даёт возможность находиться им в согнутом положении.
Чаще всего для изготовления используют бетон, дерево, металл или кирпич.
Для расчёта требуемого количества бетона необходимо воспользоваться формулой, определяющей объём. Для этого нужно умножить значения длины, ширины и высоты стены. Аналогичные расчёты проводятся для пола.
Если при строительстве ямы будет использоваться кирпич, то, зная его параметры, легко рассчитать необходимое количество этого материала в штуках. Размеры красного кирпича — 250х120х60 мм.
При постройке смотровой ямы не обойтись без следующих инструментов:
- совковой и штыковой лопаты;
- вёдер для выкопанной земли и бетонной смеси;
- кельмы;
- сварочного аппарата;
- ножовки.
Также необходимы следующие материалы:
- кирпичи;
- цемент, песок, щебень;
- бетон М200 для основания;
- доски сечением 400х50 мм;
- арматурные прутья;
- металлический уголок шириной 50 мм;
- гидроизоляционный материал.
Всю работу нужно делать в строгой очерёдности шагов:
- Перед тем как сделать яму в гараже, нужно разметить территорию. После того как котлован вырыт, её дно можно покрыть фальшполом или соорудить удобные подставки. Если грунт нестабильный, то его необходимо укрепить с помощью досок и распорок. Помните, что разрыхлённая земля, по объёму на 25–30% больше, чем габариты котлована. Её не следует сразу вывозить, так как часть грунта понадобится для утрамбовки пространства между стеной ямы и кирпичной кладкой (бетоном, металлическим листом, досками). Другая часть земли потребуется для выравнивания пола во всём гараже.
- На стадии формирования котлована необходимо позаботиться об оборудовании ниш в стенах. В них удобно держать осветительные приборы, инструменты, материалы. Ниши рекомендуется расположить на высоте локтей. Вам не придётся наклоняться за инструментом.
Особенности монтажа перегородок зависит от используемого материала.
Перед заливкой смеси необходимо изготовить опалубку. Для этого лучше всего использовать OSB плиты. Этот материал не пропускает залитую смесь и не деформируется со временем. Плиты скрепляют между собой с помощью досок и саморезов, чтобы расстояние между ними было не менее 15 см.
Для удержания формы деревянной конструкции её необходимо крепить распорками. Зазоры в стыках плит должны отсутствовать или быть минимальными. Внутрь готовой опалубки следует установить армирующую сетку.
Есть вариант заливки бетона с односторонней опалубкой. Для этого необходимо покрыть стены котлована гидроизолирующим материалом. Далее по внутреннему периметру ямы устанавливаются OSB плиты. Между ними и гидроизоляцией помещается металлическая сетка. Внутрь этой конструкции заливается бетон.
В готовый котлован укладывают гидроизоляционное полотно. Оно должно полностью покрывать пол и стены. Полотно необходимо укладывать внахлёст. Чтобы края материала не задирались, их прижимают досками. Поверх гидроизоляции делают кладку «в полкирпича». Когда стена достигнет высоты 135 см, можно сделать ниши, а затем продолжить кладку до верхнего края ямы. На последний ряд рекомендуется установить металлическую рамку из уголка, причём приварена она должна быть таким образом, чтобы одна полка каждой стороны была параллельно полу. На неё будут укладываться толстые доски, закрывающие яму. Далее делают заливку бетонного пола в гараже.
Эта конструкция напоминает большой короб. При её изготовлении листы необходимо соединять сплошной сваркой. Готовую конструкцию нужно тщательно обработать антикоррозийными покрытиями. Короб следует оборудовать крепежами. Они представляют собой приваренные металлические уголки, которые упираются в грунт на 100–150 см. Их крепят к корпусу с четырёх сторон. Они будут удерживать короб на месте. Если этого не сделать, вся конструкция просто всплывёт при поднятии уровня грунтовых вод.
Древесина без соответствующей обработки быстро загнивает. Поэтому материал требуется пропитывать специальными противогрибковыми веществами и дополнительно гидроизолировать. Доски для стен лучше брать толстые. Материал устанавливают горизонтально. По краям узких сторон смотровой ямы закрепляют распорки.
Этот процесс осуществляется как до строительства сооружения (наружная изоляция), так как после его возведения (внутренняя изоляция).
Если гараж расположен на участке с низким уровнем грунтовых вод, то многие владельцы не спешат изолировать смотровую яму от влаги. Однако гидрологическая ситуация любой местности каждый год меняется, поэтому об изоляции рекомендуется позаботиться ещё на стадии строительства. Для этого используются специальные плёнки или мембраны, например, бутилкаучук, акваизол. Их необходимо уложить в котлован. Края материала должны укладываться с напуском в 10–15 см. Для получения герметичного шва в месте нахлеста используют двусторонний скотч.
При установке плёнки или мембраны важно не повредить их целостность. В противном случае в яму будет попадать влага из грунта.
Уложенный гидроизоляционный слой расплавляют с помощью паяльной лампы. В результате этого плёнка распрямляется, плотнее прилегая к стенам и дну смотровой ямы.
Внутренняя гидроизоляция смотровой ямы в гараже своими руками подразумевает обработку поверхности готового смотрового сооружения жидкими веществами, которые при высыхании образуют плотный водоотталкивающий слой. Хорошо зарекомендовал себя состав для обработки бассейнов. Его наносят плотной широкой кистью, а при застывании вещество образует водонепроницаемый материал, напоминающий резину. Для большей надёжности следует наносить более двух слоёв.
Изолирующий материал можно наносить с помощью распылителяСуществует другой способ внутренней изоляции от влаги — это использование специальных грунтовок на основе цементов, которые имеют свойство глубоко впитываться в нанесённый материал. Этот эффект достигается благодаря полимерным частицам, которые находятся в смеси. Они блокируют капилляры, способствующие проникновению влаги сквозь основной материал.
Накрытая смотровая яма не только защитит автомобиль от случайного провала, но и послужит дополнительным гидроизоляционным слоем. При отсутствии крышки испаряемая влага оседает на нижних деталях кузова автомобиля, тем самым создавая благоприятные условия для образования коррозии металла. Чтобы избежать подобных проблем смотровую яму накрывают. Для этого используют листы металла или доски.
Древесина — это относительно недорогой и лёгкий материал. При необходимости доски легко заменить. Подбирают их из твёрдых пород дерева, например, дуба и лиственницы. Перед использованием доски покрывают противогрибковыми пропитками и антисептическими веществами. Укладывают их в проёмы металлических уголков, закреплённых вверху смотровой ямы. Толщина каждой доски должна быть более 40 мм.
Использование металла менее удобно, так как этот материал имеет большой вес, он недешёвый и неустойчив к коррозии. При эксплуатации его поверхность прогибается.
Строительство овощной ямы имеет свои особенности.
Для овощной ямы важны и наличие гидроизоляции, и глубина.
Место для хранения овощей обязательно должно быть ниже точки промерзания. В противном случае смысл хранения продуктов питания теряется, так как они будут испорчены низкой температурой.
Точка промерзания зависит от региона расположения гаража, например, в северных областях земля промерзает до 150 см. Учитывая этот факт, следует выкопать котлован глубиной не менее 190 см. От 10 до 15 см необходимо выделить для дренажной прослойки под основанием, ещё около 10 см требуется для установки перекрытия. Остаётся 170–175 см для размещения полок, стеллажей и ниш для овощей и освещения. Глубина зависит и от роста хозяина.
Вариант с оптимальными размерами для этого сооруженияОптимальная ширина ямы для овощей составляет 150 см. Этот размер позволяет оптимально поместить полки и стеллажи, при этом человек не будет стеснён в движениях внутри ямы. Для подбора длины нужно придерживаются правила — котлован не должен доходить до стен гаража ближе чем на 50 см.
Для изготовления овощной ямы в гараже потребуются следующие материалы:
- гидроизоляционное полотно;
- арматурные прутья;
- песок;
- гравий;
- доски для опалубки;
- металлические уголки;
- проволока;
- кирпичи, металлические листы, доски или бетон М 250.
При строительстве этого сооружения не обойтись без таких инструментов:
- штыковой и совковой лопаты;
- бетономешалки;
- ёмкостей для бетонной смеси и воды;
- паяльной лампы;
- двустороннего скотча;
- шуруповёрта.
Расчёты материалов для возведения овощной ямы аналогичны смотровой.
Подготовив все необходимые инструменты и материалы, можно приступить к строительству овощной ямы:
- Необходимо провести размету участка под котлован. Это удобно сделать с помощью натянутого шнура и колышков.
- Когда разметка готова, можно приступать к земельным работам. Определяя размеры будущей ямы, следует учитывать толщину стен и пола в соответствии с выбранным материалом для строительства.
- Стены и пол нужно покрыть слоем битума. Эта процедура обязательна в том случае, если уровень грунтовых вод довольно высокий. Битум послужит дополнительным гидроизоляционным слоем.
- Теперь пришло время возвести основание. Для этого потребуется выровнять поверхность дна ямы, затем насыпать песок, равномерно распределить его. После этого спрессовать этот слой до получения толщины в 10 см. Сверху песчаной подушки поместить гравий, который тоже необходимо утрамбовать.
Автор статьи: Антон Кислицын
Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.9 проголосовавших: 10Смотровая яма – как сделать своими руками? + Видео » АвтоНоватор
Правильно обустроенная гаражная яма позволяет провести самостоятельный осмотр или мелкий ремонт автомобиля без обращения на СТО. Создавая комфортные условия для работы, нельзя забывать о нормах безопасности конструкции и оборудования ямы.
Каких размеров должны быть смотровые ямы?
В первую очередь на месте обустройства смотровой ямы необходимо выяснить уровень нахождения грунтовых вод. Если он находится на отметке 2,5 м от уровня почвы, то про идею устройства ямы лучше забыть. Вода постоянно будет скапливаться на дне и никакие меры не помогут спасти днище авто от появления коррозии. Лучше для осмотра машины установить на улице около гаража эстакадную конструкцию.
Перед разметкой для рытья траншеи определяются с размерами ямы.
При этом обычно руководствуются следующими данными:
- Глубина смотровой ямы обычно закладывается исходя из роста автовладельца. Оптимальной считается высота от дна ямы на 10–15 см большая, чем рост человека. Только в этом случае обеспечиваются наиболее комфортные для работы условия, когда не приходится приседать, нагибаться либо высоко тянуться.
- Ширина должна быть увязана с габаритами автомобиля. Однако при расчетах следует учесть все возможные модификации. Оптимальными размерами считаются 70–80 см, но при большей ширине колесной пары и яма тоже может быть на столько же шире.
- Оптимальная длина как минимум на 1 м больше размера авто. Это обеспечивает беспрепятственный удобный спуск в яму. Обычно в процессе проектирования предусматривают обустройство небольшой лестницы либо ступеней.
При устройстве смотровых ям на СТО руководствуются в первую очередь принципом универсальности этого объекта и поэтому размеры там несколько другие. Так например для поста СТО РУУК, где производят регулировку развала-схождения легковых машин, размеры ямы 1000x5500x1800 мм (ширина, длина, высота). Причем для СТО высота указывается не до уровня пола, а до поверхности, на которой должны стоять колеса авто во время ремонта. На СТО такие рабочие поверхности не всегда находятся на одном уровне с полом.
Если строится яма для обслуживания грузовиков, то ее размеры несколько меняются. У больших автомашин различных моделей между колесами весьма разное расстояние. Поэтому за основу берут ширину базы собственного транспорта. Яму надо делать уже, чем эта характеристика, на 30–40 см. Если ширина смотровой ямы окажется меньше, то будет проблематично или невозможно добраться до всех нужных узлов грузовика.
Когда яма нужна для осмотра и грузовой, и легковой машины, ее ширину усредняют. При ширине для одного автомобиля 120 см, а другого 80 см искомый размер – 1 м.
Разметка и рытье траншеи под смотровую яму
Прежде чем правильно разметить границы копаемой траншеи под яму необходимо предварительно определиться с строительным материалом ее будущих стен. Если планируется возводить кирпичные шириной в ½ кирпича, то толщина этих стен будет составлять около 12 см (у этого материала разных марок габариты отличаются) и в этом случае к размерам ямы прибавляют по 24 см. Полученные значения будут длиной и шириной траншеи. Когда предполагается кладка в 1 кирпич, то, соответственно, толщина стен будет примерно 24 см, а к длине и ширине ямы добавляют по 40 см. Если планируется бетонировать стены, то их толщина принимается равной 20 см (этого вполне достаточно), а к размерам прибавляют по 40 см.
На полу гаража обозначаем колышками либо рисуем прямоугольник траншеи. Затем, исходя из качества устойчивости копаемого грунта, делаем приблизительный отступ от намеченного периметра для формирования уклона стенок траншеи без потери размеров будущей ямы.
Роют траншею своими руками, потому что ее пропорции довольно небольшие. При этом делают припуск на глубину в 20–25 см. Пол и стены тщательно выравнивают – это значительно упростит дальнейшие операции.
До рытья траншеи необходимо обязательно выбрать место для складирования грунта, потому что часть земли впоследствии понадобится при засыпке промежутка между стенками траншеи и смотровой ямы. Стандартный объем подобных земляных работ обычно составляет 9 м3. При вызове транспорта для вывоза грунта надо учитывать, что у разрыхленного грунта объем на 20–25 % больше, чем у траншеи.
Строительство и обустройство смотровой ямы
Должна быть предусмотрена гидроизоляция смотровой ямы, выполняемой своими руками. Бюджетный вариант – использование жирной глины, которую смешивают с отходами переработанных нефтяных масел. Современные варианты:
- полимерные мембраны – самый надежный и дорогой материал, бывают одно- и многослойные;
- проникающая – такая гидроизоляция смотровой ямы часто используется на СТО, удобна в работе;
- битумная в рулонах – простой в укладке и недорогой материал: рубемаст, рубероид, еврорубероид, специальные смазки.
Непосредственно перед бетонированием пола обязательно подготавливают его основание:
- насыпаем своими руками на дно траншеи 10-сантиметровым слоем гравий, тщательно его утрамбовываем и выравниваем;
- засыпаем сухой песок слоем 5 см;
- делаем гидроизоляцию – можно применить жирную глину, а поверх нее уложить пленку из полиэтилена;
- выполняем своими руками армирование арматурой 4–5 мм и стальной проволочной сеткой с размером ячеек 150×150 мм.
После этого выполняют бетонирование. После полного застывания пола необходимо уложить еще 1 слой гидроизоляции и выполнить финишную отделку (после возведения и отделки стен).
Если планируется делать стены из бетона или кирпича, то можно изготовить своими руками или заказать специальную раму для предотвращения опасных заездов на яму:
- свариваем закладную деталь (объемную раму) из стальных швеллера или уголков;
- из арматуры выполняем анкера («усы») по контуру рамы длиной 50 см;
- раму сажаем в траншею на уровне пола гаража;
- закрепляем анкера (можно подгибать, если деталь по высоте до конца не входит).
Такая «обойма» дополнительно укрепит углы стен. Если предполагается заливка бетоном, то деталь устанавливают внутрь опалубки. После гидроизоляции своими руками стен их можно укрепить сеткой-рабицей. Под бетонирование изготавливаем опалубку и устанавливаем в 3 см от стены. При этом предусматриваем устройство ниш для инструмента и цилиндрических для светильников. Их потолок армируем стержнями арматуры диаметром 8–10 мм. После бетонирования работы приостанавливаем на 1 неделю. Затем своими руками делаем обратную засыпку грунта, а спустя еще 2 недели снимаем опалубку.
Согласно норм техники безопасности для освещения ямы допустимо использовать только низковольтные переносные и стационарные светильники. На СТО как правило применяются светильники на 36 В с встроенным трансформатором для понижения напряжения 220/36 В. Можно также использовать светильники или переноски с лампами на 12 В и 24 В, подключенными к понижающим трансформаторам или аккумулятору.
Крышку для ямы собирают из досок (можно составную). Она защитит автовладельца от падения, а кузов авто – от влаги, конденсирующейся в смотровой яме.
– Pit Systems, LLC
«Новая система автосервисов (ASP) экономит деньги!»
Система New Auto Service Pit (ASP) – это система обслуживания автомобилей под ключ, разработанная для того, чтобы превзойти любую другую систему обслуживания автомобилей на рынке на сегодняшний день. Система ASP нацелена на повышение общей эффективности ваших технических специалистов в дополнение к поддержанию их уровня комфорта, чтобы они могли производить больше за меньшее время и с меньшими усилиями.
Система автосервисных ям (ASP) размещается в облицованных бетоном герметичных автосервисах с полным спектром услуг, что устраняет необходимость в дорогостоящих и опасных подвалах или требующих особого обслуживания, рискованных высотных системах.Яма углублена на 4 фута ниже уровня земли, и техник в запатентованном сиденье на рельсовой системе может с комфортом и без усилий скользить ко всем необходимым нижним точкам касания транспортного средства, в то время как другой техник одновременно обслуживает верхнюю часть. автомобиля. Все его масляные фильтры аккуратно хранятся в утопленном шкафу для хранения фильтров – полностью вне его рабочего пространства. У него есть подставка для напитков, прикрепленная к стене, куда он может поставить свой любимый напиток, чтобы избежать обезвоживания.У него также есть система внутренней связи, прикрепленная к стене, которая позволяет ему легко общаться с другими техниками и / или его менеджером по обслуживанию. По желанию, зона приямка может быть нагрета или охлаждена принудительным воздухом для компенсации экстремальных температур. С установкой опциональных систем низкого подъема можно также работать с колесными системами.
«Техники любят систему автосервисов (ASP)»
- Повышение прибыльности – более высокая пропускная способность автомобилей
- Значительная экономия средств – не требуются дорогие подвалы или высотные системы
- Повышение эффективности технического персонала
- Комфортность выдающегося специалиста
- Оборачиваемость младших технических специалистов
- Герметичная яма для автосервиса (длина от 17 футов до 21 футов, глубина 4 фута, ширина 40 дюймов)
- Техник легко скользит в яме на стуле и направляющей
- Инструменты, прикрепленные к стене приямка вне пределов доступа техника
- Рабочая среда техника без помех
- Шкаф встроенного фильтра для ямы – вмещает 160 фильтров
- Работает со всеми системами низкого подъема
- Максимальная безопасность, комфорт, эффективность технического персонала
- Эффективная и простая обработка и транспортировка отработанного масла
- Энергосберегающее светодиодное освещение приямка (опция)
- Легко содержать в чистоте
- Запечатанные инженером планы
- Заменяет подвалы и системы карьера
- Совершенно уникальный дизайн системы – подана заявка на патент
- Получение разрешений – это несложно!
- и более…
«Нет необходимости в дорогих высокоподъемных системах.”
|
|
«Нет необходимости в дорогих и опасных подвалах»
|
|
Преимущества ASP >>>
Инспекционная яма, строение
Смотровая яма, строение, , Смотровая яма, строение ,
Это была одна из тех вакансий, которые вы тогда считали хорошей идеей, когда-то строительство началось, и все пошло не так, как планировалось, я хотел, чтобы я никогда не начинал это и единственный выход был потратить свой выход!
Апрель 2011 года был первым днем, план состоял в том, чтобы заглубить яму для техосмотра автомобилей привод, чтобы, когда он не использовался, он был полностью закрыт и поэтому яма должна была быть достаточно узкой, чтобы вместить маленькую машину, которую мы был (Fiat Punto), но достаточно крепкий, чтобы когда наш 3.5т дом на колесах был над этим стены не рухнули вместе со мной, к тому же это должна была быть правильная высота что я могу комфортно работать под автомобилем или фургоном и нужной длины, чтобы я может добраться как минимум до половины нижней части фургона, не выпирая через тротуар (тротуар для посетителей из США).
Первым этапом было подтверждение того, что разрешение на строительство не подавалось, что было во-вторых, не было никаких скрытых служб, которые могли бы остановить я поднял люки, чтобы проверить направление труб, и написал в газ, электричество, телефон, водоснабжение и все вернулось нормально, единственное, что мне пришлось отодвинуть, – это бронепровод, идущий к наружному освещению, что было легко, поскольку я его установил.
После того, как были определены размеры, я начал исследовать арматуру. стальные стержни и требуемый тип бетона, на основе этого я нарисовал план арматуры что дало мне необходимое количество стали и бетона.
Я исследовал, используя конструкцию с резервуаром, просто выкапывая яму и погружаясь в него, меня беспокоил высокий уровень грунтовых вод, который у нас здесь, и если вы Google “гидростатическое давление” это примеры, когда бассейны просто был вытолкнут из-под земли, не очень хороший взгляд!
Я решил использовать 18-миллиметровую фанеру, чтобы сделать форму «ставни», хотя дерево было бы потрачено впустую, в конечном итоге это все равно было дешевле, чем нанимать на заказ сталь панели от местного поставщика.
На следующей серии изображений показана конструкция с разметки. ямы в готовую яму, я упомянул в начале о вещах, не как и ожидалось, я сделал ошибочное предположение, что после того, как яма была вырыта, Я мог бы уйти, не подпирая бока (я знаю, что это было глупо!), В любом случае к счастью, тогда я не был в яме, но стороны провалились, теперь Проблема, которую это представило, заключалась в том, что это стоило исправить.
Стоимость возросла, так как мне бы понадобился JCB, а не мини-экскаватор, чтобы черпать из-за того, что теперь требуется увеличенный вылет стрелы, мне также понадобятся два более 12 м2 пропускается по цене 110 фунтов стерлингов.00 каждый, не говоря уже о дополнительной засыпке хорошо те стороны, с которых соскользнула глина, в целом мигающий кошмар, Итак, заполняю ли я лот и сокращаю убытки, трачу ли из него руду, ну и остальное это история, и год спустя кредитная карта была окончательно погашена :-).
Все шло отлично до этого момента … потом ……..
Борта котлована обвалились на следующий день после того, как я их выкопал поддержите их, земля – тяжелая глина, которая соскользнула, оставив выступ, это нависали земля и сено, так как земля, на которой был построен дом, когда-то была поле фермеров.
Итак, изменив план, я решил построить сталелитейный завод. за пределами ямы и окружить ее опалубочным слоем, а экскаватор должен поднять в яму ……
Удаление формы ……..
Застрять и прикрыть, никогда не узнаешь.
Верх
Архив подсказок для ям – RC Car Action
Наша статья о свечах накаливания, что делать, что нельзя, технологии и советы будет в июльском номере, но участники RC Car Action Premium смогут прочитать ее первыми! НАЖМИТЕ ЗДЕСЬ, чтобы стать участником, или щелкните изображение ниже.RC Car Action Premium предлагает участникам эксклюзивный контент и возможность впервые увидеть последние проекты, перестрелки, инструкции и многое другое! […]
Better Turnbuckle Builder Вместо гаечного ключа используйте пару мини-плоскогубцев, чтобы удерживать стяжную муфту при установке чашек на место. Стяжная муфта не выйдет из зажимов, как гаечный ключ, и вам не нужно надавливать рукой, как если бы вы держали стяжку […]
Хранение запасных гаек Если вы используете гаечные ключи с полой ручкой, положите несколько запасных гаек в ручку.Если вы потеряете гайку, у вас будет наготове замена, спрятанная в инструменте, который вы будете использовать для ее установки.
Литые кузова – лучший способ сделать ваш автомобиль более масштабным. Раскрашивать их легко, но детали часто упускаются из виду. Одна из самых сложных частей детализированной детали – это решетка, но мы покажем вам, как это сделать с помощью этого […]
У вас есть для нас подсказка? Отправляйте свои идеи на PitTips @ airage.ком!
Имеет ли значение балансировка шин? Как это сделать? Балансировка шин гоночного автомобиля помогает ему обеспечивать стабильное сцепление (и даже больше) и позволяет автомобилю работать более эффективно, что важно, когда вы гоняетесь за сотыми долями секунды. Для спортивного вождения балансировка шин не важна, но это несложно, и вы […]
В любом хобби всегда есть маленькие советы и рекомендации, которые сделают ваш опыт лучше.В каждом выпуске журнала RC Car Action Magazine мы публикуем отличные советы по питанию, чтобы сделать это для наших друзей из RC. Вот несколько 10 наших самых любимых советов, которые стоит попробовать. Устройство защиты полярности, если […]
Многие колеса грузовиков имеют встроенные детали оборудования, но поскольку колесо полностью черное, они не особо выделяются. Самый простой способ выделить детали – выделить гайки и болты серебряным маркером. Снимите с грузовика шины и колеса, чтобы с ними было проще работать […]
Pit Tips был любимым отделом экшн-игр с радиоуправляемыми автомобилями с тех пор, как более 30 лет назад в газетных киосках появился первый номер, и мы делаем все возможное, чтобы каждый месяц приносить вам отличные идеи.За прошедшие годы мы опубликовали тысячи советов, и ниже вы найдете десять последних избранных. Не забудьте отправить свое на [email protected]! Когда […]
Источник AKA: Если вы хотите ускорить обкатку покрышек на закрытых грунтовых трассах, ознакомьтесь с этими советами от 4-кратного чемпиона мира и гонщика команды AKA Райана Кавальери!
Если вам трудно удерживать подушечки скользящей муфты на месте, когда вы складываете прижимные диски, подушки и прямозубую шестерню, просто возьмите клей из ящика для мусора.Клей будет удерживать подушечки на месте во время сборки, но легко высвобождается и смывается водой, когда приходит время […]
Согните кусок лексановой или пластиковой упаковки, придав ему форму, как показано на рисунке, и прикрепите его к задней части передатчика с помощью серво ленты. Наденьте на ленту несколько зажимов, и у вас всегда будут запчасти. Отправьте свои советы по питанию! Отправьте свои идеи по адресу [email protected], разместите их на нашей странице в Facebook или напишите в Твиттере […]
Перекачивание и утилизация ям для мойки грузовиков и автомобилей
В дополнение к перекачке и удалению ям для мойки грузовиков и автомобилей, Reco Biotechnology была с 1998 года оказывает услуги по перекачке и удалению отходов различным отраслям промышленности, а также государственным и местным муниципалитетам Центральной Вирджинии.У нас есть самые современные технологии, которые облегчают эффективный сбор, обработку и удаление неопасных отходов из различных отраслей промышленности, включая промышленность по мойке автомобилей и грузовиков. предоставляет комплексные услуги по обращению с отходами и утилизации, включая перекачку и утилизацию осадка.
Перекачка и утилизация ям для мойки грузовиков и автомобилей
В отсеках для мойки грузовиков и автомобилей есть ямы, в которых собирается использованная и грязная вода, которая также иногда состоит из песка, песка, мусора и других твердых отходов.Поскольку эти отсеки становятся все более грязными и загрязненными, важно регулярно опорожнять и очищать ямы, чтобы избежать переполнения, засоров и рисков для здоровья.
Вакуумные грузовики Reco Biotechnology изготавливаются по индивидуальному заказу с мощными двигателями. Наше оборудование обеспечивает любой напор воды, необходимый для полной очистки и мытья траншей и бассейнов. Вакуумные погрузчики RECO Biotechnology спроектированы с возможностью доступа даже к ямам с ограниченным доступом и вторичным ямам для надлежащей очистки и откачки.Мощный насос на наших вакуумных грузовиках может убирать все виды отходов для последующей выгрузки на наш авторизованный завод для дальнейшей обработки.
Вакуумный грузовик для перекачки и удаления отходов для всех отраслей промышленности
RECO Biotechnology предоставила нескольким отраслям промышленности, а также муниципалитетам штата и округа в Центральной Вирджинии услуги по перекачиванию и удалению неопасных отходов. Наши сертифицированные специалисты являются экспертами в области сбора и утилизации отходов. В дополнение к перекачке и утилизации траншей для грузовых автомобилей / автомоек, наши услуги по перекачиванию и утилизации мусорных ям:
. 644-2800:
Сообщите нам, когда вам понадобятся услуги по откачке и удалению ям для мойки грузовиков и автомобилей, связавшись с нами сегодня.
Мойка автомобилей / Очистка ям
Просто хочу, чтобы вы знали, что после четырех лет использования карьерного экскаватора 2000T, который я купил у Ring-O-Matic, был и остается самым незаменимым оборудованием, которым я владею. Это действительно облегчило мне жизнь. Однажды у меня была проблема, ты наклонился назад, чтобы убедиться, что все было лучше, чем новое. Желаю, чтобы все компании вели бизнес как Ring-O-Matic. Спасибо за отличное оборудование.
– Джим Монк, автомойка Monk’s
Первой машиной, которую мы купили, была подержанная машина 500C (в кузове грузовик) в 1979 году.Мы перешли на наш первый новый 1000T в 1994 году и тянули его на грузовике с колесной формулой 1/2 тонны 4 × 4. Мы используем его в нашей автомойке, а также проводим много индивидуальной мойки. Обычно мы покупаем новую каждые 3 года, так как всегда есть рынок для хорошей подержанной машины. Машина 1000T работает очень хорошо и проста в эксплуатации и позволяет выгружать отходы из карьера. Мы бы не рассматривали ничего, кроме лучших в технологии очистки ям.
– Крейг Зилстра, автомойка для классических автомобилей
Мы очищаем несколько разных моек в запланированной смене.Одно белье, которое мы приобрели, долгое время не подвергалось чистке и было полностью упаковано в сухую упаковку. Это была большая работа, но наш очиститель глубоких ям 850 Deep Vac работал без проблем. Мы используем наш 850 для очистки ям в большинстве моек, которые мы обслуживаем. У нас также есть очиститель ям 1000 т, который нам подходит.
– Гэри Фишер, Качественная очистка ям
У меня 500T середины 80-х годов, и я могу сказать, что это была рабочая лошадка. Я использовал его много раз во время своих стирок, а также регулярно делал ямы для многих других стирок.Это были одни из лучших денег, когда-либо потраченных.
– Комментарий, цитируемый по адресу: www.autocareforum.com 20.09.2010
Приобрел Ring-O-Matic (500T) еще в 1994 году. Это версия с раковиной моллюска, которая устанавливается в кузове пикапа. . Для меня это ЛУЧШАЯ машина, которая выполняет работу с НАИМЕНЬШИМИ усилиями. Никакого подъема тяжестей, никакого держания за вакуумный шланг, который может буквально сбить вас с ног. Я бы не стал чистить ямы для мойки другим способом. Я даже подумываю добавить установку 1000T для очистки ям, а также машину для производства моллюсков.
– Комментарий, цитируемый с: www.autocareforum.com 24.07.2010
Около восьми лет назад я купил карьерный экскаватор Ring-O-Matic 2000T. Я попросил специальную модификацию, которую хотел попробовать, и они добавили ее без увеличения стоимости. В срок доставки они встретили меня на полпути бесплатно! Примерно через два года использования у меня возникла серьезная проблема с гидросистемой. баллоны (они разлетелись) и оказались без гарантии. Я позвонил им и объяснил ситуацию, и они, не раздумывая, сказали, что приедут забрать его и отремонтировать.Приехал один из владельцев, отремонтировал как новый и БЕСПЛАТНО вернул мне! Ring-O-Matic – лучшая компания, с которой мне когда-либо приходилось иметь дело.
– Комментарий, цитируемый по адресу: www.autocareforum.com 8/3/2010
Наблюдайте, как эти водители (невольно?) Выполняют маневры PIT на автомобилях, пытающихся объединиться
PIT маневры используются полицией для удара о заднюю панель убегающего автомобиля, чтобы резко повернуть его вбок и остановить автомобиль. Эти два видео показывают, как пара обычных автомобилистов непреднамеренно (?) Выполняет маневры PIT.
Первое видео было снято в США и показывает, как владелец того, что похоже на внедорожник, внимательно следит за минивэном Toyota на главной автомагистрали. На 20-й секунде рядом с внедорожником появляется серебристый седан, который пытается выехать на автостраду.
Однако, возможно, из-за невнимательности или крайнего высокомерия автолюбителя, они не впускают серебристый седан и в конечном итоге стучат его по задней части, заставляя его резко крутиться.
Также смотрите: Случайный маневр PIT приводит к аварии при опрокидывании
Во втором инциденте, также снятом в У.S., белый Acura TSX перестраивается прямо перед водителем, записывающим инцидент. Кулачок не использует торможение, чтобы водитель впустил его, и ударился о заднюю часть Acura, что также привело к резкому вращению и прямому столкновению с противоаварийным барьером на обочине дороги, что, вероятно, нанесло значительный ущерб. Затем японский седан врезается в другой автомобиль.
Посмотрите видео внимательно, и кажется, что водитель видеорегистратора намеренно ускорился, чтобы ударить по задней части TSX.Пользователи Reddit утверждают, что изначально он загрузил отснятый материал на YouTube с заголовком «Кто виноват?» до того, как исходное видео было удалено.
Кто что делает в пит-стопе
Вы видели, как гоночные автомобили мчатся в яму, где практически невозможно отследить волну активности. Машину проверяют, ремонтируют детали, меняют шины, прокачивают бензин.За считанные секунды автомобиль подвергается капитальному ремонту и возвращается в гонку.
Сверху слева по часовой стрелке: |
Пит-стопы – одни из самых ярких моментов в автоспорте.Быстрый пит-стоп может предотвратить проблемы, которые могут привести к поражению в гонке или аварии.
Бригада на высшем уровне – это обязательное условие для гонщика-победителя. Каждый член команды должен работать на максимальной скорости, не допуская ошибки. Доли секунды в боксе могут означать разницу между победой и поражением в важной гонке.
Обычно требуется около 10 членов экипажа, чтобы довести водителя и машину до финиша.
Что именно происходит в эти безумные секунды?
Вот краткий обзор анатомии пит-стопа:
Tire Passer – Переносит шины из гаража в ямы, пропускает шины через пит-уолл для сменщиков.
Внутри переднего шиномонтажного станка – переносит свою шину и пневматический пистолет над стенкой пит-стопы. Через шесть-восемь секунд старая шина снимается и устанавливается новая. Затем он помогает с регулировкой переднего крыла и очищает использованную шину от пит-бокса.
«Мертвец » – управляет рычагом на топливном баке, который позволяет метанолу течь через шланг в Champ Car. Название было придумано, потому что, если возникнет проблема с топливом или возникнет пожар, он может «полностью» остановить подачу топлива, отпустив рычаг.
Fueler – Устанавливает топливную форсунку в отверстие топливного бака на внутренней стороне Champ Car. Он носит полнолицевой шлем и трехслойный пожарный костюм. В других гоночных командах есть заправщик и ловец газа, которые отвечают за подачу газа в машину.
Стартер / проходчик шин – Отвечает за передачу внутренней задней шины сменщику, подготовку всех шин для всех гонок на треке и отслеживает мили / круги на каждом комплекте шин и порядок, в котором они используются во время гонка.Он также передает стартер через стену в случае остановки Champ Car.
Шиномонтажник в задней части салона – Он занимает свое положение на круге перед пит-стопом. Как только замена шин завершена, он помогает вытолкнуть машину из ямы.
Огнетушитель – Удерживает огнетушитель и распыляет струю воды после снятия топливного шланга, чтобы смыть пролитый метанол.
Jack Man – Подключает шланг пневматического домкрата в задней части шасси, чтобы поднять автомобиль для замены шины.
