Без присутствия системы водоотвода на здании осадки могут повредить стены и фундамент. Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения. Установить систему можно самостоятельно, но важно учитывать все нюансы монтажа.

Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения.

Конструкция водоотвода

По способу организации водоотвод с крыши бывает неорганизованным и организованным. В первом случае не устанавливаются никакие ливневые системы, а жидкость с крыши падает непосредственно вниз.При этом она попадает на фундамент и стены, ускоряя деструктивные процессы в них. Организованный предусматривает закрепление ливневой конструкции на крыше, что позволяет отводить воду дальше от сооружения.

По способу монтажа система бывает наружной и внутренней. Первый тип монтируется под свесами кровельного материала и подходит для скатных крыш. Для изготовления такой конструкции применяется металл или пластик. Внутренний водосток обустраивается в домах с плоской крышей.

Он проходит в стене. При этом крыша делается под небольшим уклоном, в самой нижней части которого присутствует водоприемная воронка. Чаще всего такая система водоотведения с кровли монтируется в многоэтажных зданиях.

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
3. Элементы для слива жидкости в канализацию.
4. Внутренние и внешние углы.Применяются в сложной конструкции.
5. Муфты. Они служат для соединения желобов, если конструкция длинная.
6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
8. Заглушка. Она устанавливается для ограничения потока воды.

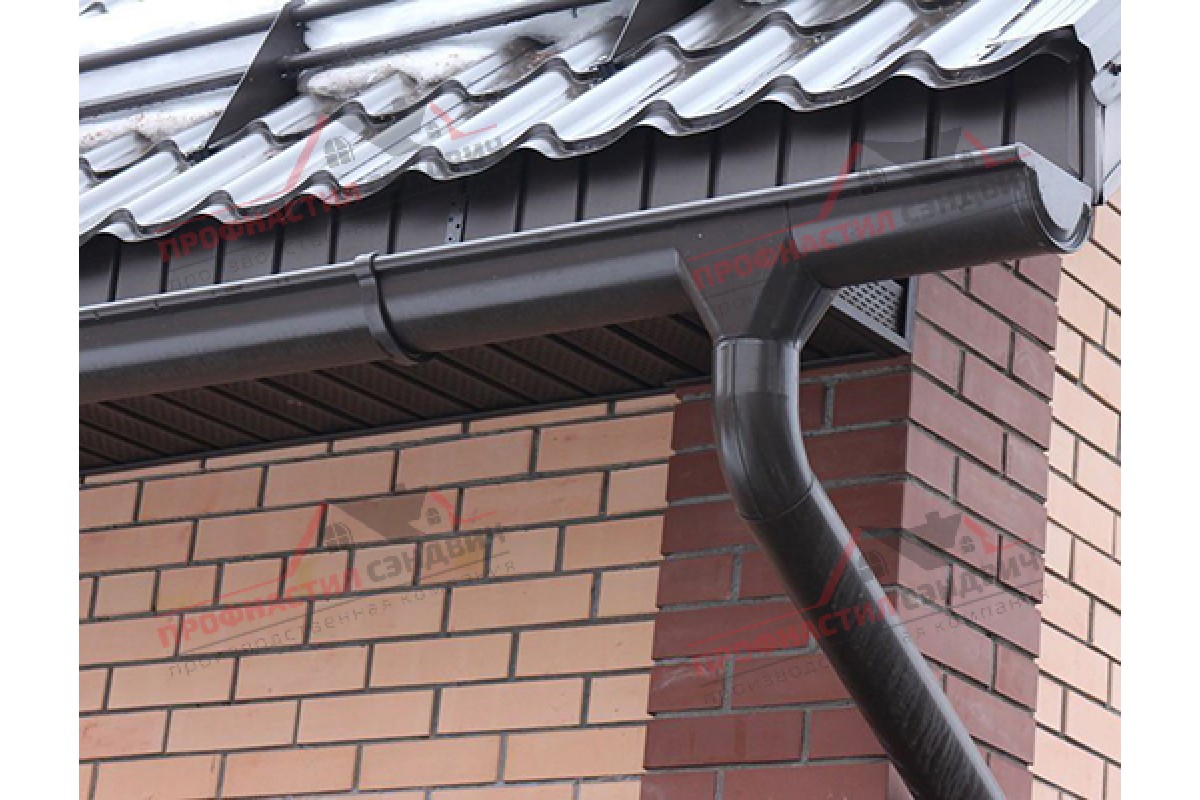

Муфты служат для соединения желобов, если конструкция длинная.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Как правильно рассчитать число труб для водостока?

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

Что касается воронки, то на 1 м.кв. горизонтальной площади крыши приходится1,5 см.кв. ее сечения. Расчет внутренних и внешних соединительных углов производится исходя из конструкции системы водоотвода.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

Разновидность	Характеристика
Полуэллиптический	Хорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
Полукруглый	Он устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Ливневка из меди прочная, устойчивая к коррозии, имеет привлекательный внешний вид и продолжительный срок эксплуатации, но у неё высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Основные этапы монтажа системы водоотвода

Оборудование дачного дома ливневой системой можно осуществить самостоятельно. Для этого нужно произвести такие действия:

• установить кронштейны;
• смонтировать и закрепить желоба;
• зафиксировать сточные трубы и их держатели;
• обустроить отвод лишней жидкости в заранее выбранное место.

Проверка всех соединений проводится на каждом этапе выполнения работ.

Монтаж кронштейнов для слива

Для закрепления кронштейнов нужно соблюдать расстояние между желобом и стеной, которое колеблется в пределах 60-80 мм. В этом случае не образуется конденсат. Установку элементов делают с соблюдением уклона системы. Он составляет 5 мм на каждый погонный метр длины конструкции.

Сначала делается разметка кронштейнов. При длине кровельного ската около 6 метров перепад высоты в двух точках — первой и последней — составляет 60 см. От края крыши до крепежного элемента должен соблюдаться промежуток — 100-150 мм. Шаг между соседними кронштейнами колеблется в пределах 50-60 см для металлических конструкций и 30-40 см для пластиковых.

Сначала фиксируется первый верхний элемент, который находится на противоположной стороне от водосточной трубы. Следующим прикручивается последний, самый нижний кронштейн, после чего между крепежами натягивается бечевка и производится разметка остальных фрагментов. Для монтажа применяются стандартные саморезы.

Воронку нужно устанавливать на расстоянии 30-60 см от края желоба, причем фиксация производится за 15 см от нее.

Монтаж сточных желобов

Их нужно только собрать и зафиксировать на кронштейнах. Способ крепления зависит от типа системы и материала ее изготовления.

Установка сточных труб и держателей

Это последний этап сборки конструкции, на котором трубы для отвода воды устанавливаются строго под отверстием ливневой воронки. Для их фиксации используются хомуты, которые при помощи дюбелей прикручиваются к стене на расстоянии до 200 см друг от друга.

В последнюю очередь монтируется сливное колено, отводящее жидкость подальше от дома.

Куда отводятся дождевые воды с кровли дома?

После того как система будет установлена, нужно организовать место, где будет собираться дождевая вода. Тут возможны несколько вариантов:

1. Емкость. В землю на расстоянии 0,5-1 м от здания вкапывается бочка, к которой направляется сливное колено. Ее можно устанавливать и на поверхности грунта. Собранная жидкость используется для полива домашних или огородных растений.
2. Фильтрационный колодец. Она представляет собой яму, дно которой устилается щебнем. После этого монтируется колодец из бетонных колец.
3. Канализация. Тут нужно предварительно получить разрешение соответствующих коммунальных служб.
4. Дренаж или водоем.

Фильтрационный колодец представляет собой яму, дно которой устилается щебнем.

Ливневка — обязательная конструкция, позволяющая защитить фундамент дома и его стены от разрушающего действия дождей, талой воды.

• Водоотведение
• Водопровод

Водоотвод с кровли

Водоотвод с кровли – это обязательная инженерная система для любого здания, обеспечивающая своевременное удаление с крыши строения влаги, накапливающейся на её поверхности во время выпадения дождя или таяния снега.

Строительный рынок сегодня позволяет создать водоотвод с кровли практически любой конструкции, производительности и дизайна. При этом его монтаж не будет сложен, так как достаточно приобрести готовые элементы гидротехнической системы и правильно собрать их.

Типы водоотводов с кровли

Вне зависимости от типа и конструкции водоотвод с кровли зданий состоит из следующих элементов:

• водосточный жёлоб;
• крепление жёлоба;
• водосборная воронка;
• труба;
• слив;
• колено;
• заглушка;
• крепление трубы.

При выборе типа водоотвода необходимо учитывать такие параметры зданий, как профиль кровли, её конструкция, площадь и длина скатов, температурный режим внутри помещения, количество осадков.

Существуют два типа систем, позволяющих быстро и качественно удалить воду с кровли здания:

1. Внутренняя.
2. Наружная.

Если трубы водоотвода располагают внутри здания, то это первая система. При правильном монтаже внутренний водоотвод с кровли эффективно работает при любых температурных условиях зимой, летом и в межсезонье. При этом риск промерзания воды в трубах будем минимален.

Водоотвод подобного типа состоит из следующих элементов:

• водоотводная труба;
• сборная воронка;
• стояк;
• выпуск.

Вода из водоотвода внутренней конструкции удаляется в систему канализации.

Если водоотвод монтируется снаружи здания, то он не предназначен для работы в условиях отрицательных температур.

Но, он эффективно справляется с большим объёмом воды, которая поступает на кровлю в виде дождя.

Наружный водоотвод классифицируется двумя видами:

1. Неорганизованный.
   Вода отводится по весам карниза крыши.
2. Организованный.
   Сбор и сток воды осуществляется посредством использования специальных желобов, по которым вода уходит в водосточные трубы.

Неорганизованный водоотвод используется редко, так как он имеет много минусов. Во-первых, стекающая вода увлажняет стены дома, что приводит к потере качества строительного материала и сокращению его срока эксплуатации. Во-вторых, при отрицательных температурах на кровле могут образоваться наледи, что приводит к разрушению материалов кровли.

Если монтируется система водоотвода с кровли организованного вида, то вышеперечисленные недостатки проявляются не так явно. Но, и в данном случае необходимо, чтобы вода в системе сбора и слива не замерзала. В противном случае весь водосброс не будет работать. В тех климатических зонах, где имеется угроза замерзания воды в водоотводе, лучшим выходом из подобной ситуации является установка специальных систем антиобледенения.

Если трубы слива монтируются снаружи здания, то такая конструкция будет состоять из следующих основных элементов:

• вертикальные трубы;
• сливы;
• лотки.

Выбор конструкции системы сбора и сброса воды будет зависеть и от типа крыши. Так, водоотвод с плоской кровли – наиболее простая система, так как в данном случае вода равномерно собирается со всей поверхности кровли. Но, если её поверхность скатная, то система будет иметь более сложную конструкцию.

Виды водосточных желобов

Одним из самых важных элементов водосточных систем является желоб. В настоящее время наиболее распространёнными видами желобов для водосбора являются:

1. Настенные.
2. Подвесные.

Несмотря на своё название, настенный желоб крепится не на стену, а на край ската кровли, в непосредственной близости к карнизу свеса. Барьером для воды в данном элементе водоотвода будут выступать бортики, высотой примерно 150 мм.

Сами лотки необходимо устанавливать так, чтобы они находились под углом к свесу, обеспечивающим надёжный сток воды. Лоток, расположенный на нижнем уровне, должен нависать над воронкой слива. При этом вода, стекающая по крыше, ударяется о бортик жёлоба и уходит по нему в сторону низшей точки, которая расположена у воронки.

Если в регионе, где стоит здание, дожди идут редко, то уклон желоба может быть незначительный – всего 2-3 миллиметра на погонный метр. Этого вполне достаточно, чтобы эффективно отводить воду с крыши. Но, чтобы исключить любую возможность перехлёста воды через бортик, оптимально выбирать угол наклона около 15 градусов. Тогда вода при любом количестве осадков будет полностью уходить в водосборник. К тому же, такой угол наклона существенно препятствует образованию на водоотводе с кровли сосулек, не способствует обвальному сходу снега с крыши.

Лотки между собой крепятся достаточно просто: на специальный клей или двойным лежачим фланцем. Монтируют лотки только после того, как будут готовы карнизные свесы.

В отличие от настенного лотка подвесной желоб закрепляют с помощью кронштейнов к стропилам или лобовой доске. При этом необходимо, чтобы лоток находился непосредственно под свесом кровли. Кронштейн обычно представляет собой металлический крюк, изогнутый по форме лотка.

Если кронштейн крепиться к стропилам, то он будет иметь прогибы различной величины по всей длине свеса. Чем ближе к водосточной трубе, тем больше прогиб. В том случае, когда кронштейн вывешивается на ветровой доске, он имеет прогиб одинакового размера. Для создания угла слива просто их устанавливают на разных уровнях.

Чтобы правильно рассчитать угол наклона слива, нужно учесть общее количество осадков, выпадающих в регионе, и их интенсивность.

Важно! Желоб, по которому будет стекать вода в водосточную трубу, не должен прерываться по всей длине ската. В места, где он проходит над воронкой, просто делают отверстие. Величина отверстия должна соответствовать пропускной способности лотка.

Расчёт желобов

Размер стандартного желоба, который можно купить в специализированном магазине, составляет 3-4 метра. Общий метраж определяется по периметру кровли. Далее потребуется произвести расчёт дополнительных элементов водоотвода с крыши. Для создания надёжного слива с кровли потребуется:

• на два лотка один соединитель;
• на каждые 60 см длины лотка один крюк;
• заглушки из расчёта на каждый конечный элемент лотка.

Сборка водоотводящих лотков

Скреплять лотки между собой достаточно просто, если использовать специальные соединители с верхними захватами, объединяющие бортики желоба. Для создания углов используются специальные угловые соединения.

Поэтому нет необходимости распиливать прямые лотки для придания им угловой формы.

Если общая конструкция лотков превышает длину в 18 метров, то вместо стандартных соединений используют расширенное, по обеим сторонам которого устанавливают кронштейны.

Форма и материал изготовления лотков

Лотки или желоба для наружного водоотвода с плоской кровли или скатной крыши могут быть:

• полукруглые. Это универсальная форма, которая подойдёт для любого типа кровли. Лотки такой конструкции имеют хорошую жёсткость, способную выдерживать большие механические нагрузки;
• полуэллиптические. Характеризуются большой пропускной способностью. Идеальный выбор для кровли больших крыш.

Если классифицировать желоб водостока по материалу изготовления, выделим наиболее популярные:

1. Пластиковые.
   Это легкий и прочный материал. В большинстве случаев его покрывают акриловыми красками, которые защитят лоток от негативных атмосферных воздействий и солнечного ультрафиолета. Соединяют пластиковые лотки между собой с помощью защёлок или муфт.
2. Стальные.
   В большей части это оцинкованные изделия. Соединяются замками, скобами или защёлками. Устанавливаются на кронштейны.
3. Алюминиевые.
   Материал покрывают лаком или окрашивают для защиты желоба от коррозии. Соединяют лотки заклёпыванием или специальным клеем.

Таким образом, мы разобрали основные элементы водоотводов с крыш, объяснили их назначение и способы установки. Монтаж таких систем будет простым и удобным, если все элементы водоотвода правильно подобраны и рассчитаны.
