Виды секций: Спортивные секции | Спорт и здоровый образ жизни в СФУ

Виды спорта для детей – в какой спорт отдать ребенка

С каждым годом в России открываются новые спортивные секции, где представлены многочисленные виды спорта для детей и это не случайно. По статистике каждый четвертый ребенок в нашей стране к 10 годам имеет тенденцию к развитию хронических заболеваний на фоне нездорового образа жизни.

Чтобы избежать таких болезней как ожирение, сахарный диабет и заболевания позвоночника врачи рекомендуют привлекать детей к спортивным занятиям с самого раннего возраста. Это могут быть семейные походы, активные игры, выезды на природу или регулярные посещения спортивных секций.

В какой вид спорта отдать ребенка

Задумываясь о том, в какой вид спорта отдать ребенка, немногие родители отдают себе отчет в том, что этот выбор должен учитывать не только возраст малыша, но и его индивидуальные особенности. Часто отдав ребенка в спортивную секцию, родители потом жалеют о сделанном выборе, ведь чадо просто отказывается заниматься и не хочет посещать спортивный кружок.

Чтобы этого не случилось, выбирать вид спорта для ребенка нужно в соответствии с темпераментом малыша:

• Сангвиники. Эти малыши любят быть лидерами. Им необходимы похвала и победы. Таким деткам лучше всего подходят активные виды спорта. Прекрасным выбором могут стать любые скоростно-силовые дисциплины;
• Холерики. Эти малыши эмоциональны и также готовы работать в команде. Им будут комфортны циклические виды спорта или единоборства;
• Флегматики. Малыши с таким характером прекрасно справляются с многократными повторениями одного действия. Это значит, что лучшим выбором для них станут циклические или сложно-координационные дисциплины;
• Меланхолики. Для них неприемлемы строгость тренера и спартанские условия. При правильном подходе такие малыши могут показать успехи в фехтовании или стрельбе. Также отличным выбором для них могут стать интеллектуальные занятия.

Чтобы определить какая секция подходит вашему ребенку, можно пройти специализированный тест. Тестирование поможет определить цели и задачи, узнать каким характером обладает малыш и подобрать для него именно тот кружок, в котором он будет чувствовать себя комфортно.

Важно! Перед записью в секцию необходимо получить консультацию участкового педиатра. Некоторые дисциплины имеют абсолютные противопоказания. Помимо этого вам придется сдать анализы и пройти обследования у узких специалистов.

Спорт для детей дошкольного возраста

Виды спорта для маленьких детей – это занятия, развивающие основные физические навыки и укрепляющие иммунную систему. Не нужно ожидать, что двухлетний малыш сразу станет чемпионом.

Спорт для детей дошкольного возраста необходим для общего развития и подготовке малыша к более серьезным занятиям. Идеальным возрастом для начала занятий врачи считают 4-5 лет. Но если малыш активен и здоров, занятия отдельными дисциплинами можно начинать уже с двух лет.

Большинство родителей считают, что в этом возрасте еще рано посещать спортивные секции, а единственным вариантом физических тренировок является плавание в бассейне. Но это совершенно не так. Сегодня многие кружки приглашают малышей самого раннего возраста, где с ними занимаются специально обученные тренеры.

Виды спорта для детей от 2 лет

Начиная с двух лет, малыши нуждаются в повышенной физической активности. Они бегают, прыгают, кувыркаются и везде падают. И чтобы их шалости не оборачивались серьезными травмами, родители должны задуматься о структурированной физической нагрузке.

Адекватная физическая нагрузка в этом возрасте – занятия минимум 2 раза в неделю по 30 минут. С возрастом количество часов занятий постепенно увеличивается и уже к 5 годам может составлять по 2 часа 3 раза в неделю.

Тренировки для самых маленьких, это не полноценные занятия с соревнованиями и победами. В это время тренировки строятся по принципу игры. Малыш будет бегать, прыгать, веселиться, разучивать простейшие упражнения и выполнять элементарные задачи.

Идеальные виды спорта для детей от 2 лет:

• Плавание;
• Танцы;
• Гимнастика;
• Беговел;
• Детская йога;
• Прыжки на батуте.

В этом возрасте крохе еще очень сложно оставаться без мамы или папы, поэтому оставлять его одного среди незнакомых ему людей категорически нельзя, вам придется заниматься вместе с ним. Более того вам придется выполнять с малышом все упражнения, ведь повторять он будет именно за вами.

В 3-4 года малыш уже может выполнять более сложные упражнения и понимать требования тренера. Именно этот возраст считается оптимальным для начала занятий.

В это время уже доступны следующие секции:

• Лыжи;
• Единоборства;
• Большой теннис или настольный;
• Гольф;
• Роликовые коньки;
• Фигурное катание.

Если вы боитесь отдавать малыша в эти секции в столь юном возрасте, обратите внимание на развивающие центры со спортивным уклоном. В таких центрах общеразвивающие занятия включают в себя уроки физкультуры, где тренеры учат самых маленьких простейшим физическим упражнениям в игровой форме.

Справка: С двухлетнего возраста малыши переживают активный скачок роста и развития. Оптимальные нагрузки помогут правильно сформировать мышечную массу и опорно-двигательный аппарат, что в дальнейшем убережет их от проблем со здоровьем.

В какой вид спорта отдать ребенка 5 – 6 лет

Ребята, достигшие пятилетнего возраста уже абсолютно готовы к занятиям в спортивной секции. Это именно тот возраст, когда юный спортсмен начинает понимать смысл командной игры, адекватно воспринимать критику со стороны тренера и выполнять его требования.

Если вы задумались, в какой вид спорта отдать ребенка 5-6 лет, прекрасным выбором могут стать игровые виды спорта, к ним относятся:

• Футбол;
• Хоккей;
• Водное поло;
• Гольф;
• Регби;
• Теннис;
• Волейбол;
• Баскетбол;
• Бадминтон;
• Гандбол и др.

В дошкольном возрасте тренировки должны быть умеренными. Растущий организм может негативно отреагировать на повышенные нагрузки, и тогда вместо пользы занятия принесут только проблемы со здоровьем. Если наблюдая за дошкольником, вы заметили, что он стал плохо спать, часто капризничает и быстро устает, поговорите с тренером о снижении нагрузки или смените секцию.

Справка: По статистике дети, занимающиеся в секциях с 5 лет, имеют крепкий иммунитет, более усидчивы на уроках, дисциплинированы и лучше усваивают школьную программу в младших классах. В старшей школе они также показывают отличные результаты в учебе и менее подвержены влиянию плохой компании.

Виды спорта для детей школьного возраста

Школьный возраст – это самое время знаться спортом. Во многих школах открыты секции, где ребята могут заниматься с одноклассниками. Также для ребят есть кружки в домах школьников, где занятия проводятся совершенно бесплатно. Помимо этого школьники могут пойти в секцию от специализированных спортивных школ, где готовят к поступлению в спортивные интернаты.

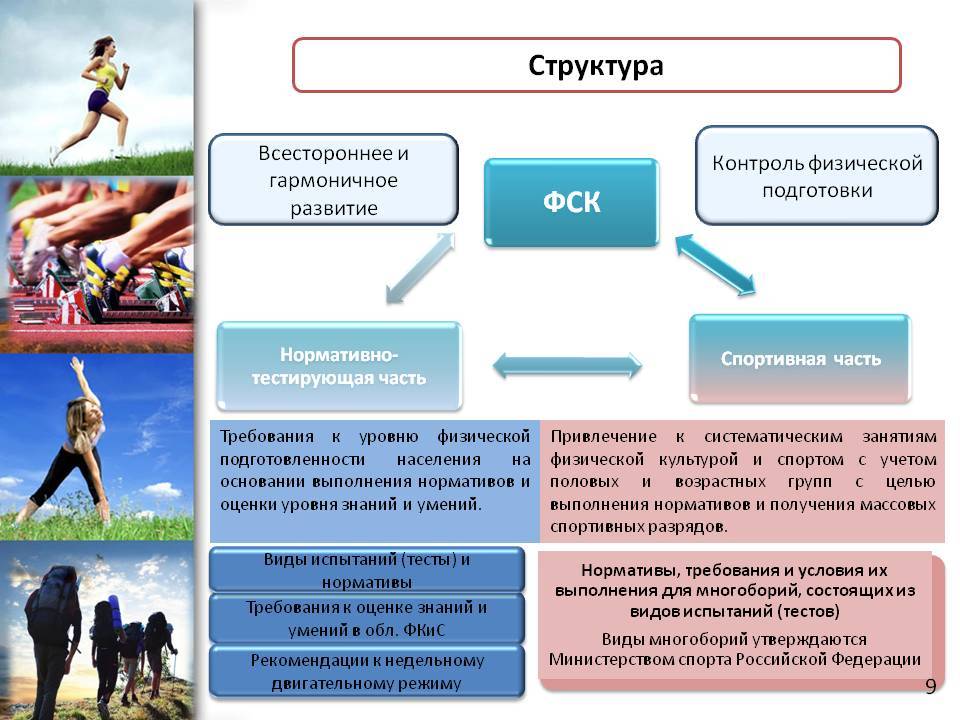

Выбор видов спорта для детей школьного возраста действительно велик. Уже в первого класса ребята могут заниматься на профессиональном уровне, готовясь к спортивной карьере. Благодаря национальной программе «Спорт – норма жизни» до 2024 года для привлечения школьников к здоровому образу жизни планируется построить десятки спортивных объектов по всей стране.

Виды спорта для детей 7 – 10 лет

Начальная школа – это период серьезной перестройки в ритме жизни. Нередко дети в первые годы обучения в школе страдают переутомлением и рассеянным вниманием. Эти проблемы можно легко решить при помощи физической нагрузки. Регулярные занятия повышают выносливость и работоспособность, способствуют усвоению учебной программы и помогают школьнику всесторонне развиваться.

Виды спорта для детей 7-10 лет – это практически все секции, за исключением экстремальных с высоким риском травматизма. Выбор секции зависит от многих факторов, но главным здесь должно быть желание самого ребенка, ведь в этом возрасте он уже сам может выбрать, что ему нравится.

Примечательно, но современные дети нередко выбирают секции, которые совершенно непонятны их родителям. Например, девочки могут решить пойти на бокс, а мальчики на тяжелую атлетику. Но родителям не нужно бояться такого выбора, ведь история знает много чемпионов, которые пошли в секцию вопреки желанию родителей.

Лучшим выбором в этом возрасте станут командные виды спорта, ведь школьник уже понимает, что такое коллектив и может полноценно участвовать в жизни команды.

Самые популярные кружки в этом возрасте:

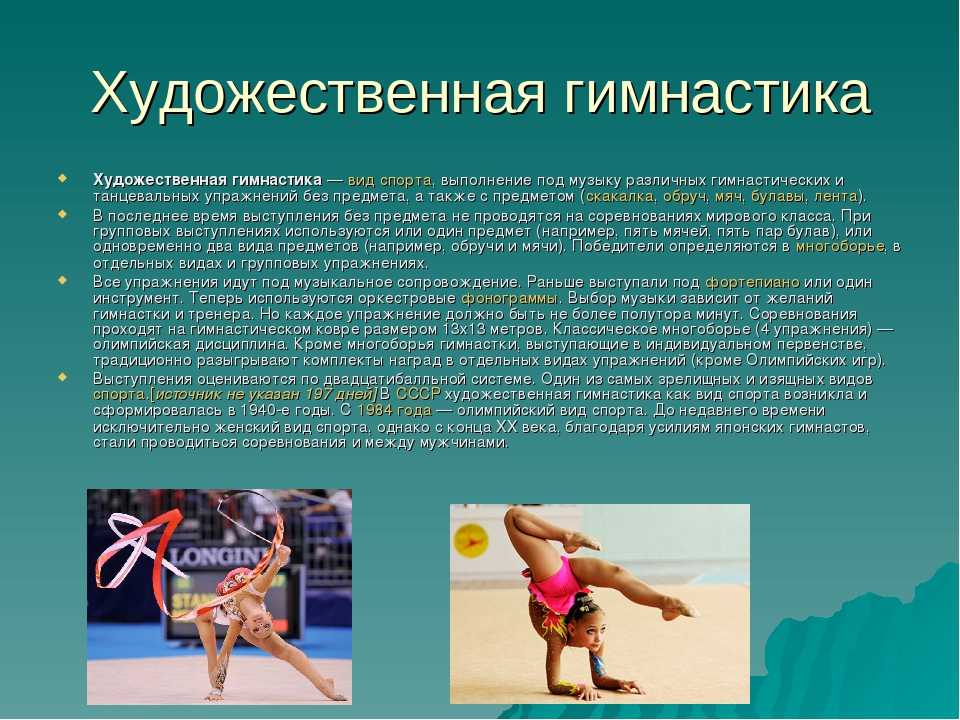

• У девочек – спортивная гимнастика, танцы, легкая атлетика, фигурное катание, синхронное плавание, художественная гимнастика, волейбол и тд;
• У мальчиков – футбол, большой теннис, баскетбол, боевые искусства, хоккей, тяжелая атлетика, пятиборье и тд.

Какой бы вид спорта не выбрал ваш ребенок, не стоит ожидать в этом возрасте великих побед и достижений. В 7-10 лет дети только учатся работать в команде и познают основы спортивной дисциплины. На этом этапе важно, чтобы занятия нравились ребенку, и он ходил в секцию с удовольствием.

Родителям важно понимать, что юный спортсмен может в любой момент передумать и решить заниматься другой дисциплиной. В этом случае не нужно принуждать его посещать секцию, необходимо поддержать его и показать, что он вправе самостоятельно решать, каким спортом ему заниматься. Если ребенок тяжело переносит физические нагрузки, обратите внимание на интеллектуальный спорт, например шахматы, шашки или го.

Важно! В этом возрасте необходимо выбирать не столько секцию, сколько тренера. Только квалифицированный и опытный детский тренер сможет не только заинтересовать школьника, но и обеспечить правильный индивидуальный график тренировок.

Виды спорта для детей 11 – 13 лет

С 11 лет современные дети уже считают себя взрослыми. Многие из них выбирают своим увлечением уличные виды спорта, где они могут показать свои таланты.

Уличные виды спорта для детей 11-13 лет, это:

• Брейкинг;
• Паркур;
• Скетбординг;
• BMX.

Помимо этого часто подростки делают выбор в пользу дайвинга, прыжков с парашютом, скалолазания, кайтсерфинга и тд. Если ваш ребенок уже занят в спортивной секции, но в этом возрасте решил сменить род занятий, не препятствуйте ему, ведь современные виды спорта – это прекрасная возможность узнать что-то новое и реализовать себя, а значит, он будет заниматься с увлечением и удовольствием.

Рассматривая необычные виды спорта, можно также предложить подростку, такие секции как городки, лапта или фудбег, которые возникли более 200 лет назад и сегодня вновь набирают свою популярность в России.

Родителям следует знать, что именно в 11-13 лет тренеры присматриваются к юным спортсменам и выбирают самых перспективных для привлечения их в профессиональный спорт.

Если вам сделали предложение о переводе в спортивную школу, необходимо взвесить все за и против, ведь спортивная карьера часто сопровождается травмами и многочисленными ограничениями. Но если вы видите, что подросток хочет и может быть профессионалом в своем виде спорта, смело доверьтесь тренеру, ведь через несколько лет ваш ребенок вполне может стать олимпийским чемпионом.

Важно! При записи подростка в спортивную школу или секцию для профессиональных занятий необходимо оформить спортивную страховку. Страхование позволит получить компенсацию при травмах на тренировках и соревнованиях. Также без полиса спортсмены не допускаются к соревнованиям.

Спорт в России, как и здоровый образ жизни в целом становится модным. Более 80% россиян в возрасте до 30 лет регулярно посещают спортивные залы и площадки, выезжают на активный отдых и приучают детей к спорту. Благодаря государственной поддержке виды спорта для детей многочисленны, разнообразны, а главное доступны.

Одной из приоритетных задач федерального проекта «Спорт – норма жизни», это подготовка спортивного резерва, а значит, каждый ребенок, вовлеченный в спорт, сможет заниматься на лучших спортивных объектах, которые строятся уже по всей стране.

в какой универсальный кружок можно отдать ребенка, чтобы можно было легко сменить вид спорта

Сергей Немчинов

выбрал универсальный вид спорта

Профиль автора

Моему сыну полтора года. Я хочу отдать его в спорт к 5—6 годам и уже сейчас задумываюсь, какие занятия выбрать.

Мне важно выбрать такую секцию, которая даст ребенку возможность легко сменить вид спорта: например, если сын потеряет интерес к занятиям, столкнется со слишком высокой конкуренцией или нам придется переехать в другой город. Другой параметр — деньги: не хочу, чтобы затраты на экипировку слишком сильно били по семейному бюджету.

Мой спортивный опыт

Первым и главным видом спорта в моей жизни стала борьба самбо. О секции рассказали друзья, я тогда учился в пятом классе. Сразу втянулся — не было ни дня, чтобы я разочаровался в выборе.

Борьба подтолкнула меня и к другим видам спорта. Например, функциональная подготовка разработала легкие, и я стал участвовать в соревнованиях по бегу. Полюбил легкую атлетику и спортивную гимнастику: после того как развил верхний плечевой пояс, смог выполнять упражнения на перекладине и брусьях, выступать в вольных упражнениях. Меня даже взяли в сборную школы по гимнастике.

Самбо я не бросал, а лишь дополнительно уделял время другим видам спорта. И сильно от этого выигрывал: стал более выносливым, гибким, сильным. Когда соревнования по самбо, гимнастике или бегу накладывались друг на друга, ставил в приоритет самбо.

Я профессионально занимался самбо во время учебы в институте и еще год после его окончания. В 2011 году резко перенес фокус внимания на семью и работу. Спортивную карьеру закончил с такими достижениями: бронзовый призер чемпионата России, призер международного турнира в Москве, победитель и призер всероссийских турниров и чемпионатов ЦФО.

Но окончательно убрать спорт из жизни не смог: участвовал в соревнованиях по рукопашному бою, спортивному ориентированию, гонках с препятствиями, стритлифтингу — это подтягивания и отжимания с утяжелением.

Расскажу о том, какие виды спорта я рассматриваю для своего ребенка. Цены на экипировку указываю минимальные, которые смог найти в магазинах.

Легкая атлетика: бег на короткие и длинные дистанции

Сколько стоит экипировка. От 5000 Р: футболка — 300 Р, шорты — 600 Р, брюки — 900 Р, кроссовки — 1500 Р, шиповки — 2200 Р.

Бег — самый естественный вид спорта. Источник: rusathletics.info

Чем полезно. Бег на короткую дистанцию — до 400 м — развивает скорость, делает сильными пресс и ноги. Длинные и средние дистанции учат правильно распределять силы на длительном пути. А еще любой бег улучшает координацию, способствует правильной постановке стопы на поверхность земли — это помогает не перегружать мышцы и не травмировать суставы.

Куда можно перейти. Дети, у которых есть беговые навыки, обходят других спортсменов именно в скорости. Поэтому тем, кто бегал на короткие дистанции, подойдут игровые виды спорта — футбол, баскетбол. Тем, кто преодолевал длинные, дорога в спортивное ориентирование и рогейн, триатлон, гонки с препятствиями, летний полиатлон.

/rogaining/

Сколько стоит заняться рогейном

Тяжелая атлетика

Сколько стоит экипировка. От 3500 Р: атлетический костюм — 1200 Р, кожаный пояс штангистов — 1300 Р, обувь — 1000 Р.

Для детей проводятся отборочные соревнования по тяжелой атлетике на чемпионаты мира и Европы. Источник: rfwf.ru

Чем полезно. Тело становится сильным и выносливым: развиваются все группы мышц, особенно спины и ног. Укрепляются кости, суставы и связки.

Турник, гиря и ролик для йоги: что еще купить для домашних тренировок

Куда можно перейти. Тяжелую атлетику легко заменит гиревой спорт, многоповторный жим лежа или стоя. А во взрослом возрасте тем, кто занимался тяжелой атлетикой с детства, будет проще принимать участие в соревнованиях по силовому многоборью или силовой атлетике — например, в турнирах Федерации силового экстрима России или в конкурсе «Самый сильный человек планеты».

Борьба самбо

Сколько стоит экипировка. От 3800 Р: борцовка — 1300 Р, куртка и шорты — 2500 Р.

Самбо учит самоконтролю, сдержанности, настраивает на мирное решение конфликтов. Источник: asamat.cap.ru

Чем полезно. Самбо комплексно развивает все группы мышц, положительно влияет на равновесие, координацию, выносливость и дает навыки самообороны. Еще у ребенка формируется стратегическое мышление: все соперники индивидуальны и побеждать во всех поединках по одной отработанной схеме не получится — каждый раз нужно подбирать подход к противнику заново.

Куда можно перейти. Самые близкие виды спорта к самбо — боевое самбо и рукопашный бой. Еще можно попробовать скалолазание и гонки с препятствиями: в этих видах спорта огромное значение имеет сила хвата рук, а у самбистов она очень развита. Подойдет и стритлифтинг: отжимание и подтягивание с гирями — привычные упражнения на тренировках для самбистов. В более взрослом возрасте можно пойти в смешанные единоборства по типу UFC.

/list/fight-for-yourself/

Как постоять за себя: курсы самообороны в крупных российских городах

Лыжные гонки

Сколько стоит экипировка. От 5900 Р: лыжный комбинезон — 3000 Р, лыжи — 1300 Р, палки — 400 Р, ботинки — 1200 Р.

Физическая активность на свежем воздухе улучшает работу мозга, насыщая его кислородом. Источник: gov.cap.ru

Чем полезно. На занятиях работают все группы мышц, особенно рук, ног и пресса, развивается выносливость и координация тела, тренируется сердечно-сосудистая система.

Куда можно перейти. Подойдет любой другой лыжный вид спорта: биатлон, лыжное двоеборье, горные лыжи, зимний полиатлон, ориентирование на лыжах.

Спортсмены, которые делали упор именно на лыжный бег, как правило, добиваются отличных результатов в биатлоне, полиатлоне и ориентировании. За счет отточенных навыков бега они сильно отрываются от соперников по мере прохождения дистанции: практика показывает, что в лыжном двоеборье какой бы отличный результат ни показал лыжник-прыгун, во второй части соревнований — лыжной гонке — в фаворитах будут именно лыжники-бегуны.

/skiing/

Сколько стоит кататься на беговых лыжах

Спортивная гимнастика

Сколько стоит экипировка. От 2800 Р: гимнастический костюм — 1000 Р, чешки — 300 Р, накладки на руки — 1500 Р.

Спортивная гимнастика — вид спорта, требующий выдержки, терпения и выносливости. Источник: sportgymrus.ru

Чем полезно. Мышцы и суставы становятся гибкими и эластичными, тело — сильным, развивается координация в пространстве и равновесие, формируется красивая, правильная осанка.

Куда можно перейти. Выученные связки упражнений на перекладине и брусьях пригодятся для воркаута — уличной гимнастики. Умение сохранять равновесие и выполнять элементы вольных упражнений облегчит занятия спортивной акробатикой, а координация будет полезна для прыжков в воду.

Плавание

Сколько стоит экипировка. От 628 Р для мальчиков и 828 Р для девочек. Плавки для мальчиков — 150 Р, купальник для девочек — 350 Р, шапочка — 199 Р, очки — 279 Р.

Занятия плаванием под руководством тренера помогут ребенку преодолеть страх воды и отработать правильную технику. Источник: russwimming.ru

Чем полезно. Плавание увеличивает объем легких, повышает выносливость, укрепляет верхний плечевой пояс и формирует правильную осанку.

Куда можно перейти. Техника и скорость помогут достичь хороших результатов в водном поло. В триатлоне у пловца есть все шансы оторваться от соперников в воде, но на велогонку и бег сил может не хватить. Можно попробовать себя на открытой воде, но нужно иметь в виду: спортсмену, который привык к идеальным условиям в бассейне, могут помешать волны и сила течения.

/guide/spravka-v-basik/

Как получить медицинскую справку в бассейн

видов в разрезе — базовое чтение чертежей

• РЕЗЧИК
• ЛИНИЯ РЕЗКИ
• НАКЛАДКА СЕКЦИИ
• ПОЛНЫЕ СЕКЦИИ
• ПОЛОВИННЫЕ СЕКЦИИ
• РАЗБОРНЫЕ СЕКЦИИ
• REVOLVFD СЕКЦИИ
• СМЕЩЕНИЕ СЕКЦИЙ
• УДАЛЕННЫЕ РАЗДЕЛЫ

Вы узнали, что при создании многовидового эскиза скрытые кромки и поверхности обычно отображаются скрытыми (штриховыми) линиями.

Когда объект становится более сложным, как в случае с блоком двигателя автомобиля, можно получить более четкое представление о внутренней части, нарисовав объект так, как он будет выглядеть, если его разрезать. Таким образом, многие скрытые линии на эскизе устраняются.

Процесс зарисовки внутренней конфигурации объекта путем демонстрации его в разрезе известен как разрезание. Сечение часто используется в самых разных промышленных чертежах.

В этом примере блоки A и B получаются после того, как блок на рис. 1 был «разрезан». Когда вы разрезаете яблоко пополам, вы делите его на части. Точно так же, как яблоко может быть разделено любым выбранным вами способом, то же самое можно сделать и с объектом на чертеже или эскизе в разрезе.

Режущая плоскость

Поверхность, срезанная пилой на рисунке выше, представляет собой секущую плоскость. На самом деле это воображаемая секущая плоскость, проходящая через объект, поскольку объект представляется прорезанным в желаемом месте.

Линия плоскости сечения

Плоскость сечения представлена ​​на чертеже линией плоскости сечения. Это тяжелая длинная-короткая-короткая-длинная линия, заканчивающаяся стрелками. Стрелки показывают направление взгляда.



Еще раз приведем наглядный пример линии секущей плоскости и развивающегося из нее сечения.

Обшивка профиля

Линии на рисунке выше, которые выглядят как следы пилы, называются облицовкой профиля. Они встречаются на большинстве видов в разрезе и указывают на поверхность, открытую секущей плоскостью. Обратите внимание, что квадратное отверстие в объекте не имеет выравнивания сечения, так как оно не было изменено путем сечения.



Различные виды секционной облицовки используются для идентификации различных материалов. Когда объект изготовлен из комбинации материалов, различные символы облицовки секций облегчают идентификацию материалов. Вот несколько примеров:





Линии сечения очень легкие. При наброске объекта или детали, для которых требуется вид в разрезе, они рисуются на глаз под углом примерно 45 градусов и располагаются на расстоянии около 1/8 дюйма друг от друга. Поскольку они используются для выделения раздела, их следует рисовать с осторожностью.

Лучше всего использовать символ материала, показанного в виде сечения на эскизе. Если этот символ неизвестен, вы можете использовать символ общего назначения, который также является символом чугуна.

Полные сечения

Когда линия секущей плоскости полностью проходит через объект, результирующее сечение называется полным сечением. На рис. 7 показано полное сечение.





Объект можно разрезать всякий раз, когда преднамеренно требуется рассмотреть его поближе. Вот объект, разрезанный с двух разных сторон.



Полусечения

Если секущую плоскость провести наполовину через объект и удалить четверть объекта, результирующее сечение будет половинным сечением. Преимущество половинной секции состоит в том, что она показывает как внутреннюю, так и внешнюю конфигурацию.

Часто используется для симметричных объектов. Скрытые линии обычно не отображаются на неразрезанной половине, если только они не нужны для ясности или для определения размеров. Как и на всех чертежах в разрезе, секущая плоскость имеет приоритет над осевой линией.





Вот еще один пример половинного сечения. Помните, что только одна четвертая часть объекта удаляется с половинным сечением, тогда как половина объекта обычно удаляется с полным сечением.



Этот чертеж изготовителя, использующий как полное, так и половинное сечение, иллюстрирует преимущества видов в разрезе. Различные направления линий указывают на различные детали и материалы, используемые при сборке этого клапана.





Викторина

Указания: На отдельном листе бумаги заполните разрез.



Вырванные секции

Во многих случаях требуется разбить лишь небольшую часть изображения, чтобы показать некоторые внутренние детали. На рисунке ниже вырванный участок удален линией разрыва от руки. Линию секущей плоскости показывать не нужно, так как место разреза очевидно.



Повернутые секции

Повернутая секция показывает форму объекта путем поворота секции на 90 градусов лицом к зрителю. Три вращающиеся секции, показанные на копьеобразном объекте на рис. 12, показывают изменения, происходящие в его форме.



Сечения со смещением

Сечение со смещением — это средство включения в одно сечение нескольких элементов объекта, которые не лежат на прямой линии. Для этого линия секущей плоскости изгибается или «СМЕЩАЕТСЯ», чтобы пройти через элементы детали.



Удаленные сечения

Сечение, удаленное из своего нормального проекционного положения в стандартном расположении видов, называется «удаленным» сечением. Такие сечения маркируются СЕЧЕНИЕ А-А, СЕЧЕНИЕ Б-Б и т. д., что соответствует буквенному обозначению на концах линии секущей плоскости. Удаленные разделы могут быть частичными разделами и часто нарисованы в другом масштабе.



Викторина

Указания: Заполните половину разреза на отдельном листе бумаги.







Техника секционирования | Технический проект

Техника, называемая разрезами , является очень важным аспектом проектирования и документации. Используется для

• улучшения визуализации и четкости новых конструкций,
• уточнение многовидовых чертежей,
• раскрывают внутренние особенности деталей, а
• облегчают простановку размеров на чертежах.

Для механических чертежей виды в разрезе используются для выявления внутренних элементов объекта, когда скрытые линии не могут их правильно представить (например, с несколькими внутренними элементами и чрезмерным наложением скрытых линий). Другими словами, основной причиной создания разреза является устранение скрытых линий.

Архитектурные чертежи используют виды в разрезе, чтобы показать внутренние детали стен, потолков, полов и других элементов конструкции здания.

Чертежи в разрезе представляют собой многовидовые технические чертежи, содержащие специальные виды детали или деталей, которые показывают внутренние элементы . В разрезе используется метод, основанный на прохождении воображаемой секущей плоскости через деталь.

На рисунке виды а являются стандартными многоракурсными проекциями. Виды b представляют собой многовидовую проекцию с размещением секущей плоскости и видом в разрезе. Как видите, скрытые функции можно явно увидеть после секционирования.

Общие принципы

• Вид в разрезе представляет часть объекта, оставшуюся после того, как предполагается, что часть была вырезана и удалена.
• Обнаженная поверхность разреза обозначается линиями разреза.
• Скрытые элементы за секущей плоскостью опускаются, если только они не требуются для определения размеров или определения детали.

Как вы можете видеть на этом рисунке, линии кромок между поверхностями на задней стороне детали, показанные скрытыми линиями на неразрезном многовидовом чертеже, исчезают с вида в разрезе.

Видимые поверхности и кромки, представляющие смену плоскостей или поверхности за секущей плоскостью, рисуются в разрезе:

Все скрытые линии за секущей плоскостью не должны быть показаны, но все видимые линии должны быть показаны!

Линии сечения и символы

Линии сечения, или , штриховка , которые представляют поверхность разреза, обычно состоят из тонких параллельных линий, как показано ниже, проведенных под углом примерно 45° к основным кромкам или осям детали.

Для большинства целей используется общий символ чугуна. Когда желательно указать различия в материалах, например, на сборочных чертежах, включающих различные материалы, можно использовать другие символические линии сечения.

Если линии сечения кажутся параллельными или почти параллельными одной из сторон или элементам детали, следует выбрать угол, отличный от 45 ⁰ . Линии сечения не должны проходить параллельно или перпендикулярно видимому контуру.

Линия разреза общего назначения или чугуна нарисована под углом 45 ⁰ на расстоянии от 1/16″ (1,5 мм) до 1/8″ (3 мм) или более в зависимости от размера рисование.

• Во всех сечениях одного компонента линии сечения должны быть одинаковыми по направлению и на расстоянии друг от друга, но соседние детали должны быть выровнены по сечениям в разных направлениях, углах или на расстоянии друг от друга.
• Линии сечения должны быть тоньше видимых линий.
• Не выводите линии сечения за видимые контуры и не останавливайте их слишком коротко.

• Линии сечения должны располагаться на соответствующем расстоянии в зависимости от размера покрываемой площади, а для больших площадей рекомендуется показывать линии сечения только по краям.

• Тонкие элементы не должны быть разрезаны.

Избегайте размещения размеров или примечаний в областях, выделенных разделами. Однако, если вставка размеров или надписей в области сечения неизбежна, линии сечения в области примечания опускаются.

Секущие плоскости

Секущие плоскости Линии , которые показывают, где секущая плоскость проходит через объект, представляют собой краевой вид секущей плоскости и рисуются на видах, смежных с сечением.

Здесь секущая плоскость изображена как ребро на виде сверху, которое примыкает к виду спереди в разрезе. Это фронтальная режущая плоскость . Линии взгляда всегда должны быть направлены вверх на виде сверху для вида спереди в разрезе.

Горизонтальная секущая плоскость представляет собой кромку на виде спереди, а вид сверху разделен.

Если секущая плоскость отображается как кромка на видах сверху и спереди, а вид профиля разделен, это секущая плоскость профиля .

На чертеже необходимо показать линию секущей плоскости либо на виде спереди (с видом сверху в разрезе), либо на виде сверху (с видом спереди), но не на обоих видах.

Два типа линий допустимы для линий секущей плоскости на многовидовых чертежах. Положение стрелок прямой видимости также может варьироваться. Но важно использовать только один тип линии секущей плоскости на одном чертеже.

Линии секущей плоскости представляют собой толстые (0,6 мм) пунктирные линии, которые проходят за край объекта на 6 мм (1/4″) и имеют сегменты на каждом конце, проведенные под углом 90 градусов и заканчивающиеся стрелками. Стрелки обозначают направление линии взгляда для вида в разрезе, и они направлены в сторону от вида в разрезе.0023

Длинный тире можно удлинить для чертежей с большим сечением, чтобы сэкономить время и сделать чертеж более читаемым.

На одном объекте можно сделать несколько разделов.

Секущие плоскости не должны быть показаны на разрезах.

Чтобы включить элементы, которые не являются прямой линией , секущая плоскость может быть смещена или изогнута под одним или несколькими углами 90 ⁰ , чтобы включить несколько плоскостей или изогнутых поверхностей. Это называется смещенный участок и используется для сложных деталей, которые имеют несколько важных элементов, которые нельзя разрезать с помощью прямой плоскости сечения.

Изменение плоскости, происходящее при изгибе секущей плоскости под углом 90 ⁰ , не отображается линиями на разрезе!

Иногда нет необходимости вырезать всю деталь, чтобы показать разрез. Объекты, симметричные относительно центральной линии, вы можете рисовать, имея одну половину в виде мультивида, а другую половину в разрезе. В такой ситуации

• Линия секущей плоскости показана через всю деталь;
• Секущая плоскость, проходящая через осевую линию симметричной детали, может быть опущена;
• Скрытые линии в полусекциях обычно опускаются.

Еще раз : В случае половинных разделов, если есть скрытые характерные линии, соответствующие полным линиям в разделенной половине, такие скрытые линии должны быть исключены из полного вида. В этом смысле показанный здесь рисунок неверен, так как скрытые линии показаны на разрезе вида. Их нужно было исключить!

В некоторых случаях удобнее использовать неполный раздел.

Выламываемая секция используется, когда необходимо разделить только часть объекта. На следующем рисунке показана часть с удаленным или отколотым участком.

Для экономии времени вместо половинного или полного сечения используется вырванный разрез, а линия разрыва рисуется от руки, чтобы обозначить зубчатый край разрыва.

Есть еще один тип разделов, который может быть полезно знать. Круговой разрез изготавливается путем поворота поперечного сечения элемента на 90° вокруг оси вращения и наложения разреза на ортогональный вид.

Если повернутый разрез не мешает и не создает путаницы на виде, то повернутый разрез рисуется непосредственно на виде с помощью видимых линий, как показано на виде б рисунка. Когда повернутый вид накладывается на деталь, исходные линии детали позади сечения удаляются. Если повернутое сечение пересекает линии вида, на котором оно должно быть повернуто, то вид можно разбить для ясности, как вы можете видеть на виде 9.0171 с .

Форма поперечного сечения стержня, плеча, спицы или другого удлиненного объекта может быть показана с помощью кругового сечения.

Тонкостенные секции. Ребра, ребра, спицы, зубья шестерен и другие тонкие элементы не выравниваются в сечении, когда секущая плоскость проходит параллельно элементу. Добавление линий сечения к этим элементам создаст ложное впечатление, что деталь толще, чем она есть на самом деле. На рисунке вы можете видеть секущие плоскости, которые проходят параллельно полотну и сквозь него.

Отсутствие разреза тонкого элемента применимо только в том случае, если секущая плоскость проходит параллельно элементу (СЕЧЕНИЕ A-A). Если секущая плоскость проходит перпендикулярно или поперек элемента (СЕЧЕНИЕ B-B), добавляются линии сечения.

Основные принципы размещения видов в разрезе

• Везде, где это практически возможно, за исключением сечений по вращению, следует проецировать виды в разрезе перпендикулярно плоскости сечения и размещать их в нормальном положении для проекции под третьим углом.
