Устройство водостока с крыши своими руками: пошаговая инструкция установки водостока, фото

методы монтажа и нюансы работ

• В каких случаях водосток устанавливают при финишных работах
• Как установить водосток после завершения строительства крыши: популярные методы монтажа
• Крепление к стропилам
• Лобовая доска – прочная основа
• «Костыли» как основа
• Крепление по краю кровли
• Дополнительные кронштейны
• Невидимые кронштейны
• Подтягивающее крепление
• Как правильно установить водостоки на крыше: другие возможные способы

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах ↑

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

• Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

На заметку

Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

• Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

• Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
• Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Как установить водосток после завершения строительства крыши: популярные методы монтажа ↑

Крепление к стропилам ↑

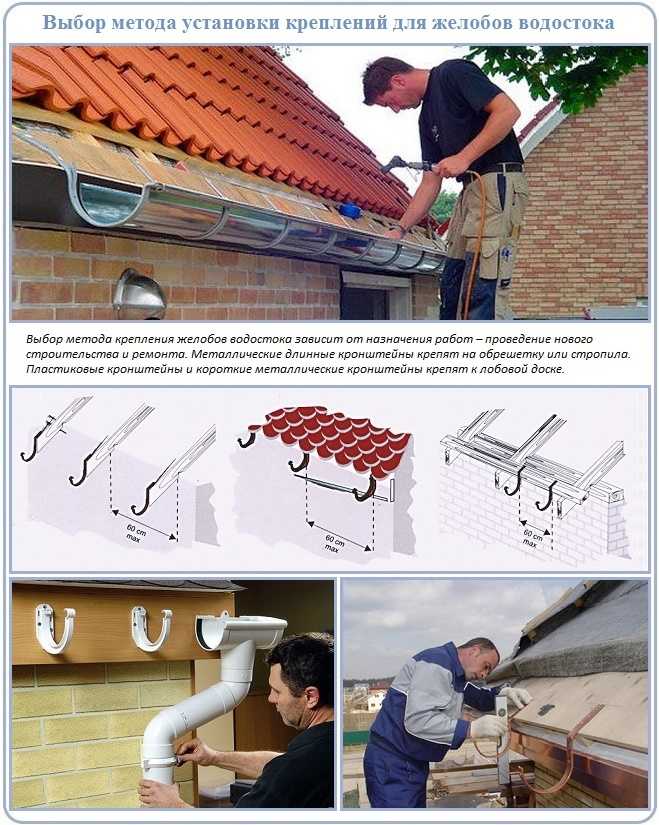

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Совет

Опытные кровельщики часто прибегают к хитрому приему. Чтобы не помять покрытие кровли, под него кладут специальные доски. Затем начинают выкручивать крепежи пассатижами.

Проще всего работать с мягкой кровлей, которая настелена на сплошную обрешетку из фанеры.

• Нижнюю кромку кровельного покрытия, проходящую вдоль карниза, аккуратно приподнимают и начинают выставлять кронштейны на основу.
• Их закрепляют на саморезы, ввернув крепежи через фанерную основу в стропильные ноги.
• Далее гибкую черепицу либо рубероид возвращают на место и фиксируют к обрешетке, используя битумную мастику.

Вероятность возникновения проблем достаточно высока при работе с шифером. Тем не менее и в этом случае можно проделать что-то в этом роде с этим материалом. Предварительно выстругивают деревянные бруски, повторяющие профиль волны, и вставляют их непосредственно в волны шиферного листа. Крепежи для водостока проходят прямо насквозь листового материала – одновременно через брусок и держатель.

Кровельное покрытие, выполненное из жесткого материала, следует демонтировать аккуратно. Данная рекомендация особенно важна, когда работают со старым покрытием. Кровельные листы, которые эксплуатировались не один год, можно с легкостью повредить, что повлечет за собой дополнительные расходы.

Можно попробовать также другой вариант фиксации крюков к стропилам. Кронштейны закрепляют на боковую грань стропильного бруса. Монтажная поверхность держателей изогнута в плоскость по горизонтали (эту операцию можно выполнить и самостоятельно). Подобный вид установки возможен только, когда сечение стропил достаточно большое, к примеру, 12 либо 15 * 5 см. При закреплении кронштейнов важно учитывать, что покрытие кровли должно перекрывать желоб на половину или треть его ширины. Тогда можно не опасаться, что в результате сильных осадков вода перельется за края желоба.

Совет

Очевидно, что при монтаже кронштейнов на боковую грань стропила требуется предварительная примерка. В процессе примерки как раз и выяснится, возможен ли подобный вариант установки.

Лобовая доска – прочная основа ↑

Тем, кому интересно, как установить водостоки, если крыша уже покрыта, важно знать, что простейший вариант установки – лобовая доска.

На заметку

Ее можно легко декорировать, и доска будет выглядеть самостоятельной деталью экстерьера крыши.

• Длинные держатели применяют, если ветровая доска отличается достаточно большой шириной. Такие кронштейны изготавливают из металла, причем ножка держателя и крюк имеют одну и ту же ширину. Фиксацию к доске осуществляют через отверстия, предусмотренные на монтажной площадке, которая расположена на ножке.
• Короткие кронштейны можно использовать не только при монтаже на ветровую доску, как длинные, но также стены и торцы стропил. Правда, при этом надежность крепления вызывает сомнения, так как крепеж располагается вдоль волокон древесины.

Для металлических кровель подбирают короткие крюки, изготовленные из того же материала. Фиксировать их желательно также на металл. Небольшой вес водостоков ПВХ позволяет без каких-либо сложностей закреплять их к ветровой доске из дерева.

Отдельного упоминания стоят регулируемые варианты кронштейнов, снабженных специальным устройством. Оно сдвигает одну относительно другой части кронштейна, задающие уклон расположения держателя, то есть угла, который образует крюк и основание под крепления. Чтобы получить требуемый угол, достаточно всего лишь подкрутить шурупы для настройки. Такие кронштейны практически незаменимы для использования в сложных условиях, скажем, если ветровая доска расположена наклонно.

• При установке отдельных держателей, для начала на ветровой доске отбивают прямую линию, соблюдая уклон в пределах трех— пяти мм/пог. м. в направлении сливной воронки. Отступив от кромки торцевой части ветровой доски (отступ примерно равен 50 – 100 мм), отмечают место фиксации первого кронштейна. После этого на всей линии размечают места установки держателей с шагом не более 0,6 м (в отдельных случаях допустим даже больший шаг, что обязательно отмечается в инструкции).
  Завершив разметку, приступают к монтажу кронштейнов.

• Достаточная ширина свеса кровли позволяет использовать еще один, очень удобный вариант установки водостоков. Специальные короткие держатели закрепляют на общем металлическом направляющим профиле. Последний, в свою очередь, фиксируют либо на стену дома, либо ветровую доску через предусмотренные на нем специальные отверстия. Направляющей при закреплении сразу же придают требуемый уклон. Таким образом, при установке держателей нет необходимости вымерять их место по высоте.

После чего с ее боковой стороны продевают кронштейны и продвигают вдоль направляющей, расставив их с требуемым шагом. Примечательно, что подобные держатели не нужно закреплять, поскольку они достаточно прочно «сидят» в профиле. Несомненно, это еще одно преимущество подобной крепежной системы.

«Костыли» как основа ↑

Иногда ветровая доска в конструкции крыши вообще отсутствует. Тогда прибегают к помощи особых «костылей» из металла либо древесины, закрепленных в стене.

Желоба крепят непосредственно к «костылям» на шпильки либо брусья.

Крепление по краю кровли ↑

Этот способ оправдан при фиксации системы водостока с крыш вдоль его карниза. Подобный вариант подходит практически для любого материала кровли. Крепление кронштейнов выполняют, применяя струбцины (так называют специальные зажимы).

Если систему фиксируют к волновому материалу, то держатели крепят либо в нижнюю, либо верхнюю точку его волны. При этом под лапки струбцин из металла по две стороны кровельного листа желательно укладывать резиновые прокладки. Таким образом можно решить сразу две задачи: немного снизить нагрузку и смягчить сжатие на лист.

Дополнительные кронштейны ↑

При использовании указанного выше варианта установки водостоков можно использовать также короткие крюки, но с одним условием. В дополнение к ним необходимы Г-образные металлические кронштейны. Их длинную часть закрепляют на боковой грани стропила. Что же касается изогнутой полки с монтажной площадкой на коротких частях, то на ней закрепляют короткий держатель из ПВХ.

Стоит отметить, что в некоторых случаях это единственная возможность закрепить держатели на ранее уложенную кровлю, не повредив ее. К примеру, если кровля выступает за торцы стропил на карнизном свесе порядка 12–15 см.

Невидимые кронштейны ↑

Строительный рынок предлагает также кронштейны, удерживающие желоб сверху, в отличие от традиционного варианта снизу. Они совершенно незаметны после установки. Такие держатели крепят на расстоянии в 400 – 700 мм между ними. При нарушении этого условия велика вероятность значительной деформации желоба, вызванная воздействием значительной нагрузки тяжести льда либо снега.

Кронштейны, которые используют при установке к обрешетке, либо сверху к стропилу, нужно предварительно изогнуть. Держателю таким образом придают нужную форму, которая позволяет впоследствии идеально подогнать его к уклону ската.

Подтягивающее крепление ↑

Подвесное крепление менее популярно, чем вышеописанные варианты. Однако в ряде случаев подобная конструкция – единственно возможный способ. На данном типе кронштейна имеются специальные загибы. При монтаже один из них надевают на передний край желоба, второй же подцепляют за задний. Держатель снабжен втулкой, имеющей внутреннюю резьбу. Крепежный элемент вкручивают в стену либо ветровую доску через втулку и верхний участок стенки желоба.

Как правильно установить водостоки на крыше ↑

: другие возможные способы

• Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
• На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
• При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

На заметку

Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

© 2023 stylekrov.ru

Руководство по монтажу систем водостока, установка водостоков

1. Главная
2. Инструкции
3. Монтаж водосточных систем

Системы водостоков могут быть установлены на зданиях любого типа. При выборе вида водосточных систем, а также способа ее монтажа во внимание принимаются архитектурные особенности здания, материал фасада, вид кровельного материала, особенности рельефа крыши и др. Монтаж водостоков может осуществляться в любое время года, в том числе и зимой.

Для того, чтобы определить примерную стоимость работ по монтажу водосточной системы, необходимо наличие проекта дома – плана фасадов и кровли. С целью определения окончательной стоимости монтажных работ, необходим выезд на объект нашего специалиста.

Инструкция по монтажу водостока

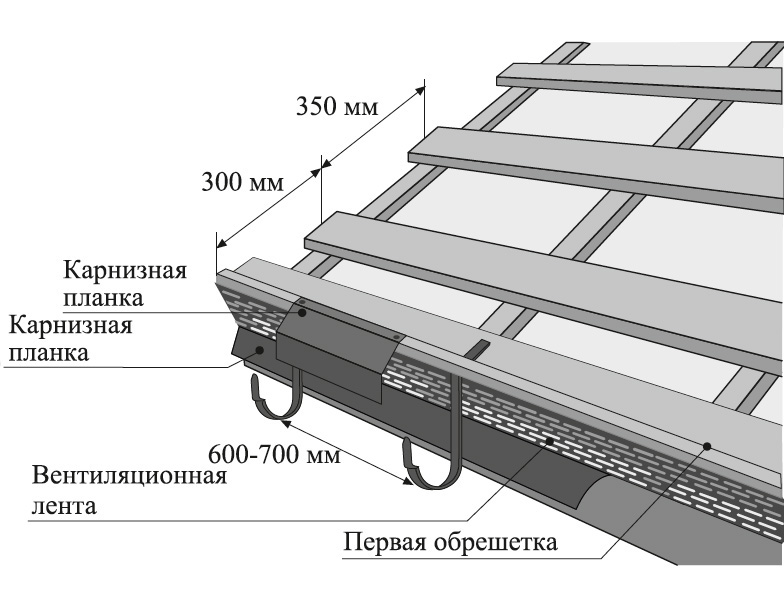

1. Места для установки кронштейнов отметить на нижней рейке обрешетки, согласно следующим правилам:

а) Если шаг стропил является стандартным – 800-1000 мм, то крепление кронштейнов производится на стропила через одну рейку обрешетки. На обрешетку между стропилами крепится один кронштейн.

б) Если шаг стропил не является стандартным, на стропила предварительно прибивается настил. Толщина доски должна составлять не менее 300 см от края. На этот настил устанавливаются кронштейны для водосточных желобов с таким расчетом, чтобы расстояние их друг от друга составляло 400-500 мм.

2. Кронштейны желобов водостоков нумеруются, начиная от середины желоба и продвигаясь к водосточной трубе. Общий уклон желоба должен составлять 2- 5 мм на 1 метр длины желоба. На каждом кронштейне отмечается место загиба.

3. Первый и последний кронштейны закрепляются, а затем отгибаются вниз. Между ними натягивается шнур, который в дальнейшем будет служить ориентиром. Остальные кронштейны водосточного желоба прикрепляются и отгибаются таким образом, чтобы каждый из них касался шнура.

4. Если необходимо уменьшить длину желоба, применяется ножовка по металлу. Для выпускной воронки на желобе отмечается и вырезается V -образное отверстие, ширина которого должна составлять 100 мм. От края желоба до выпускной трубы водослива рекомендуется оставлять 150 мм.

5. Передний край воронки заводится по внешний загиб желоба. Воронку необходимо плотно прижать к желобу и зафиксировать, для чего резной фланец воронки загибается на заднюю кромку желоба.

6. Желоб вставляется в кронштейны и закрепляется вниз. К обрешетке крепится карнизная планка таким образом, чтобы ее нижний край перекрывал край желоба.

7. В местах, где желоба соединяются между собой, а также с углами желоба, они вставляются друг в друга таким образом, чтобы нахлест составлял 25-30 мм. В местах стыка устанавливается соединитель желоба. Для того, чтобы зафиксировать соединитель желоба, его задний фланец зацепляется за внутренний край желоба, передняя часть соединителя подтягивается к желобу, а затем защелкивается замок. Выполненное таким образом соединение отличается герметичностью, а место соединения надежно защищается от коррозии и обладает эстетически законченным внешним видом. На торец желоба устанавливается заглушка.

8. Размер соединительной трубы водосточной системы определяется по месту, лишняя часть трубы отпиливается ножовкой. На трубе имеются два обжима, что позволяет использовать отрезки одной трубы в двух местах, где выполняются соединения.

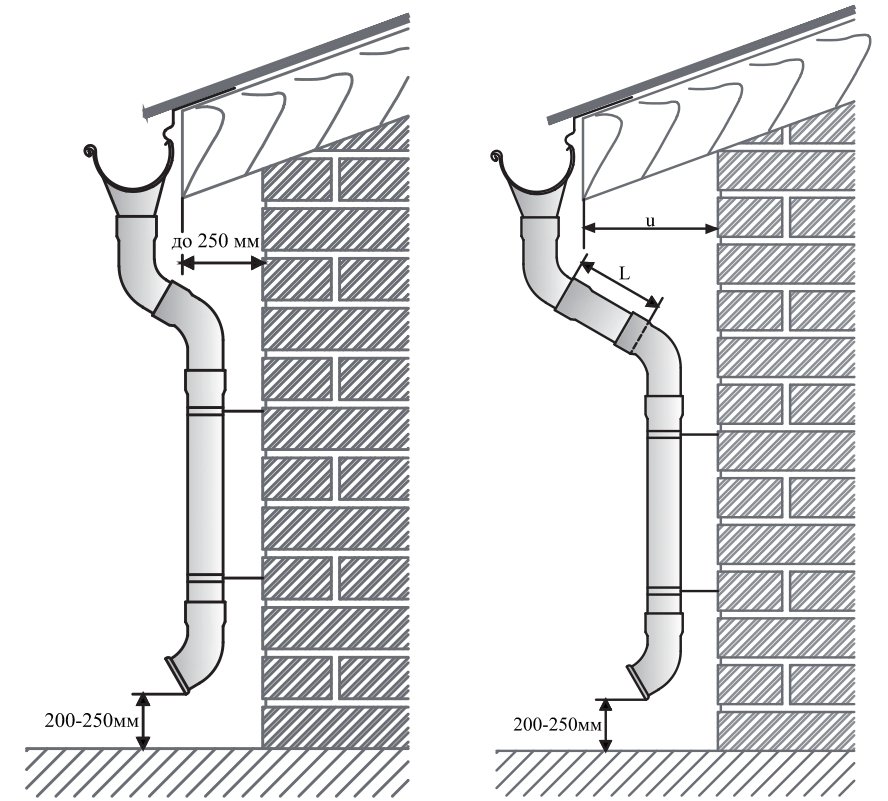

9. Кронштейн трубы крепится к стене. Крепление водосточной трубы производится вверху, внизу и в местах стыка двух элементов. При монтаже водосточных систем применяются два вида кронштейнов, что дает возможность устанавливать водосток на поверхностях из любых материалов (дерево, кирпич, камень, сайдинг). Труба отрезается до необходимого размера, вставляется в кронштейны и крепится с помощью замков кронштейна. От сливного колена до отмостки расстояние должно составлять не более 300 мм.

1. Главная
2. Инструкции
3. Монтаж водосточных систем

Как слив с плоской крыши?

Посмотреть все сообщения

Общая информация о кровле, Плоская крыша

Если вы когда-нибудь думали о плоской крыше, вы, возможно, задавались вопросом: как они вообще сливают воду? Хотя плоские крыши могут показаться довольно простыми, на самом деле это сложные кровельные системы. Слова «плоская крыша» на самом деле обманчивы, ведь все крыши должны иметь уклон, ни одна крыша никогда не бывает полностью плоский. В этих системах есть специально спроектированные пути водостока с плоских крыш – в этой статье мы поговорим о некоторых основных из них: шпигатах, сверчках, центральных кровельных воронках и водосточных системах.





Почему дренаж так важен?

Плоские крыши склонны к образованию луж, а стоячая вода на крыше никогда не бывает хорошей. Стоячая вода на плоской крыше вызывает особое беспокойство, так как может привести к выходу мембраны из строя. Прудовая вода также несет грязь и мусор и оставляет темные пятна, особенно на белых мембранах. Это делает мембрану уязвимой для ультрафиолетовых лучей, которые могут разрушить ее и в конечном итоге привести к выходу из строя, поэтому дренажные системы на плоских крышах чрезвычайно важны. Но как они работают? Поговорим об основных видах.



Шпигаты

Крышные шпигаты представляют собой прямоугольные выпускные отверстия в стене парапета на краю крыши, которые выполняют функцию дренажного устройства. Шпигаты позволяют воде стекать через отверстие в краю крыши и являются одним из наиболее распространенных и эффективных способов слива воды с плоских крыш. Шпигаты используются в сочетании с конструкцией кровельной системы, чтобы направить воду к краю и позволить ей стекать вместо пруда на крыше. Шпигаты обычно направляют воду в желоба или водосточные трубы, где она может спуститься по стене здания к ливневой канализации или бетону под ним.



Сверчки

 Другим важным компонентом дренажа плоских крыш является использование сверчков. Сверчок представляет собой треугольную конструкцию, используемую для отвода воды от определенных участков крыши, где она может попасть в ловушку, подобно сверчкам в дымоходах в жилых кровельных системах. В коммерческой кровле сверчки почти всегда сделаны из изоляции. Изоляция укладывается под кровельную мембрану таким образом, что она создает треугольную структуру, добавляя немного больше наклона к крыше, чтобы предотвратить скопление воды. Кровельные сверчки обычно размещают возле стен, вокруг блоков ОВКВ и световых люков, а также вокруг водостоков. При правильном проектировании сверчки чрезвычайно эффективны для отвода воды туда, где она должна стекать с крыши, и защиты от проблем, связанных со стоячей водой.



Центральные водостоки

Центральные водостоки, также называемые «внутренними водостоками», часто встречаются на коммерческих крышах. Эти водостоки размещаются в центре крыши, а кровельные сверчки или естественный уклон крыши используются для направления воды в эти области. Эти водостоки являются особенно хорошим вариантом для очень больших кровельных систем. Они прикрепляются к трубам, которые проходят через крышу здания, чтобы безопасно отводить воду вниз и из здания. Эти водостоки также являются отличным вариантом для более холодного климата, поскольку они не подвержены замерзанию и растрескиванию зимой, поскольку защищены изоляцией здания.



Водосточные желоба

Водосточные желоба являются наиболее распространенным типом дренажной системы для всех крыш. Водосточные желоба предпочтительны, потому что они являются самым простым и легким в установке типом водостока. Они не дают воде стекать с крыши и скапливаться вокруг фундамента здания. Хотя водосточные желоба недорогие, они также требуют наибольшего обслуживания, потому что их необходимо регулярно чистить, чтобы не было мусора, они также могут стать ломкими и треснуть, а также уязвимы для замерзания в зимние месяцы. Водосточные желоба работают вместе с другими компонентами, такими как сверчки и скат крыши, для дренажа плоских кровельных систем.



У вас есть плоская крыша, требующая лучшего дренажа?

Компания Colony Roofers гордится тем, что нам можно доверять в кровельной отрасли. Если у вас есть плоская крыша, для которой требуется новая дренажная система, или у вас просто есть вопросы по поводу существующей, мы предлагаем бесплатные 30-минутные осмотры, а команда преданных своему делу профессионалов готова помочь вам со всеми вашими потребностями в коммерческой кровле!

Чтение

Josam 22080 Воронка 9 дюймов

(пока отзывов нет) Написать обзор

Josam

Josam 22080 Чаша 9 дюймов 2–4 дюйма с куполом CI

Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя Обязательно

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Сейчас: 120,05–137,9 долларов США0

Артикул:

22080СТК

Обзор продукта

Сборка 9-дюймовой чаши Josam 22080



Кровельная воронка Josam 22080 с покрытием оснащена куполом-ульем и непрокалывающим зажимным кольцом WELJOC со встроенной защитой от гравия. Она также включает в себя небольшой отстойник с фланцем на крыше и нижний слив

Приложение:

Модель 22080 9 дюймов. Кровельный водосток используется на небольших крышах. Его также можно использовать в желобах или лощинах, поскольку его поддон небольшого диаметра особенно удобен в условиях ограниченного пространства. Небольшой купол улья обеспечивает достаточный дренаж и эффективно задерживает мусор. Компрессионный хомут WELJOC удерживает мембрану или гидроизоляцию на корпусе трапа.

Тип №	Размер трубы	фунтов.
22082	2	13
22083	3	13
22084	4	13



Опции и технические характеристики:

ЗАГРУЗИТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Стандартный 22080 9-дюймовый.
