Основной несущий элемент скатной кровли – стропильная система, передающая нагрузку от собственного веса крыши, снега, ветра на стены и внутренние опоры. Конструкция стропильной системы зависит от формы крыши, наличия и расположения внутренних опор, величин перекрываемых пролетов и действующих нагрузок.

Главная фигура в стропильной конструкции – треугольник. Он наиболее жесток. Основной элемент любой фермы – стропильные ноги, укладываемые вдоль ската и поддерживающие обрешетку. Еще одно название стропильных ног – стропила.

Висячие стропила.

Висячие стропила опираются только на две крайние опоры, например, лишь на стены здания без промежуточных опор. Их стропильные ноги работают на сжатие и изгиб. Кроме того, такая конструкция создает значительное горизонтальное распирающее усилие, которое передается стенам.

Уменьшить это усилие помогает затяжка, соединяющая стропильные ноги. Чаше всего она располагается у основания стропил и служит, как правило, балкой перекрытия. Такой вариант наиболее часто используется при строительстве мансард.

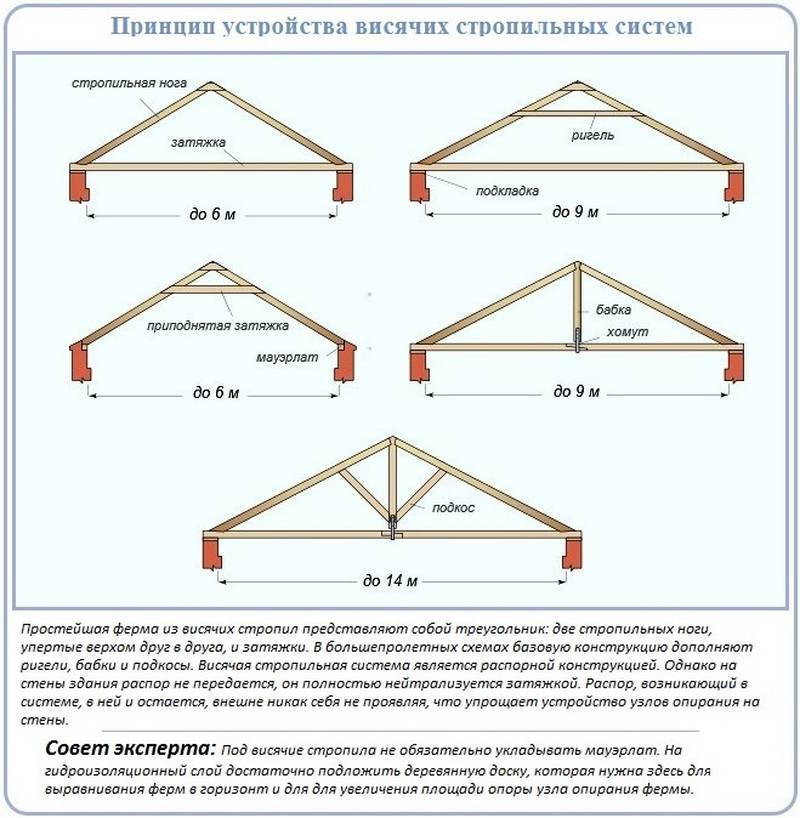

Висячие стропила опираются только на две крайние опоры без промежуточных опор, например, только на стены здания.

Наслонные стропила

Наслонные стропила устанавливают в зданиях со средней несущей стеной или столбчатыми промежуточными опорами. Их концы опираются на наружные стены дома, а средняя часть – на внутреннюю стену или опоры. В результате их элементы работают как балки – только на изгиб. При одной и той же ширине дома крыша с наслонными стропилами получается более легкой, чем всякая другая. При установке над несколькими пролетами единой кровельной конструкции наслонные и висячие стропильные фермы могут чередоваться. Там, где нет промежуточных опор, применяются висячие стропила, там, где есть, – наслонные.

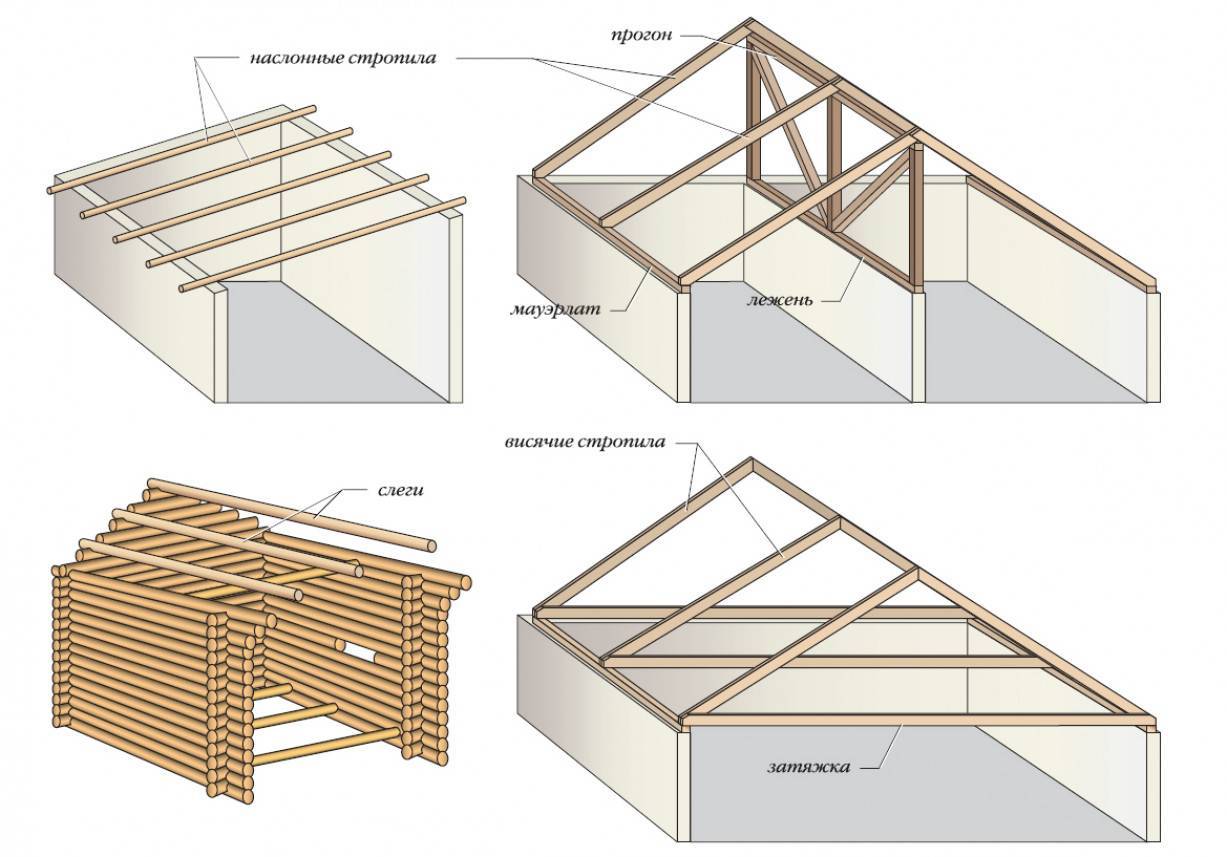

Наслонные стропила устанавливают в домах со средней несущей стеной или столбчатыми опорами.

Мауэрлат.

Стропила чаще всего опираются не на сами стены, а на опорный брус – мауэрлат. В деревянных домах мауэрлатом является верхний венец сруба (бревно, брус).

	 Опирание наслонных стропил в деревянных каркасных зданиях: 1 - балка перекрытия; 2 - стропильная нога

	 Опирание наслонных стропил в деревянных брусчатых или рубленых зданиях: 1 - шип; 2 - стропильная нога

	 Опирание наслонных стропил в каменных зданиях: 1 - мауэрлат; 2 - стропильная нога; 3 - затяжка; 4 - чердачное перекрытие

Для кирпичных или блочных стен мауэрлат – это специально устанавливаемый заподлицо с внутренней поверхностью стены брус. С наружной стороны оно, как правило, ограждается выступом из кирпича или блоков. В домах из симпролита мауэрлат утепляется плитами СОП. Между мауэрлатом и кладкой обязательно прокладывается стой гидроизолирующего материала.

Самый распространенный материал для устройства конструкций чердачных скатных крыш при строительстве деревянных домов из лиственницы – древесина хвойных пород.

Для данной категории конструкций применяется древесина разных сортов и влажности, что, как правило, определяется проектной документацией. Древесина для несущих элементов деревянных конструкций (например, при строительстве деревянных домов из кедра) должна удовлетворять требованиям ГОСТ 8486-88 и ГОСТ 24454-80.

Деревянные конструкции должны удовлетворять требованиям расчета по несущей способности (первая группа предельных состояний) и по деформациям, не препятствующим нормальной эксплуатации (вторая группа предельных состояний), с учетом характера и длительности действия нагрузок.

Долговечность деревянных конструкций обеспечивается конструктивными мерами в соответствии с указаниями СНиП 11-25-80 “Деревянные конструкции” и, в необходимых случаях, защитной обработкой, предусматривающей предохранение их от увлажнения, биоповреждения и возгорания.

Возврат к списку

Стропильная система двухскатной крыши – устройство, крепление , схема

1. Как выглядит двускатная крыша
2. Cтропильная система двускатной крыши
3. Основные составляющие двускатной крыши
4. Типы стропил двухскатной крыши
5. Монтаж стропильной системы двускатной крыши различных видов
6. Правильный расчет стропил двухскатной крыши

Стропильная система – это наиболее простая конструкция крыши, которая используется в строительстве.

Для ее монтажа используют всего несколько элементов – согласно конкретным размерам кровли, количество этих деталей может становиться больше или меньше. С одной стороны, процесс достаточно простой, однако для того, чтобы справиться с этим самостоятельно, необходимы определенные знания в области возведения двускатной крыши. Только опыт и хорошие познания в технологиях помогут добиться качественного результата при монтаже.

Особенности ее конструкции можно определить уже из самого названия: она состоит из двух скатов, которые имеют прямоугольную форму. Зачастую специалисты следят за тем, чтобы скаты имели одинаковые параметры, хотя в современном строительстве существуют и ассиметричные варианты – здесь скаты могут отличаться по своим размерам.

Скаты обязательно устанавливают друг к другу под конкретным углом – он называется наклоном. Коньковый брус играет роль линии соприкосновения – это еще одна часть стропильной системы. Он составляет наивысшую точку на крыше и называется коньком.

Также здесь имеются две боковые полости между скатами – фронтоны. Их основное отличие – это треугольная форма. Как только сконструирована крыша, боковину облицовывают панельными или листовыми материалами: это могут быть доски, ОСП, фанера и другие.

В основе конструкции скатов лежат стропильные ноги – по-другому их называют стропилами. Чаще всего они изготавливаются из качественных досок или брусьев, но бывают и стальные варианты. Если конкретно рассматривать домостроение, то здесь применяется исключительно древесина. Она болеет простая в использовании, да и по цене выигрывают у своих аналогов.

Однако двускатная крыша состоит не только из стропил. Такая конструкция предполагает наличие еще нескольких обязательных элементов. Подробнее рассмотрим их в следующем пункте.

Двускатная крыша состоит из следующих деталей и компонентов:

1. Мауэрлат. Выглядит этот элемент как балка, которая непосредственно упирается в стропилы. Основная цель этого элемента – грамотное распределение нагрузки от стропильных ног до основания стен. Если не установить данную конструкцию, то давление стропил на стены будет точечным – такие места вызывают дополнительное напряжение в конструкции, что в результате может привести к появлению трещин на стенах.
2. Коньковый брус (также его называют коньком или прогоном). Он стыкует места соединения стропильных ног. Этот элемент не всегда можно увидеть в конструкции стропильной крыши – в некоторых вариантах кровли отказываются от его установки.
3. Затяжки. Их тоже можно увидеть не в каждом варианте конструкции. Они монтируются на висячих стропилах, если конструкция устанавливается на широкий дом.
4. Балки перекрытия – отвечают за формирование потолка и пола в части чердака.
5. Лежень (вариант балки перекрытия). Это еще одно вспомогательное основание для стоек, которые фиксируют стропила. Увидеть можно не в каждой конструкции.
6. Бабки – поддерживают стропильные ноги. Дополнительный элемент используют только, если длина пролета дома более 6 метров.
7. Подкосы или диагональные подпорки. Если опорных стоек недостаточно, чтобы стропильная система была надежной, то устанавливают их дополнительно к конструкции.
8. Также в некоторых случаях используются опорные стойки для конькового прогона. Если стропильная конструкция имеет слишком большую массу, то без них просто не обойтись. В этом случае специалисты собирают все строение под кровельным материалом (например, таким материалом может служить керамическая черепица).

В конструкции двухскатной крыши может присутствовать два вида стропил: наслонные и висячие.

Наслонные стропила получили такое наименование за счет принципа их сооружения: они упираются своими нижними концами на стены, а верхними касаются конькового прогона. Такие элементы принимают на себя большую нагрузку, которая и может стать причиной появления дополнительных изгибов. Такая конструкция отличается особой прочностью, надежностью и имеет хорошую несущую способность. В верхней части, где стропила упираются в конек, можно увидеть несколько видов крепления стропил двухскатной крыши:

• Крепеж производится у конька;
• Крепеж установлен между собой, но упирается все равно на конек.

Висячие стропила могут быть использованы не в каждом случае: их устанавливают только, если стены расположены на расстоянии не более 12 метров. В этом случае стропила будут упираться своей нижней частью в стены, а верхние соединены исключительно между собой (обычно здесь нет конькового прогона). Поэтому при большом разлете несущая способность значительно снижается.

При установке висячих стропил необходимо учитывать их значимый недостаток – на стены дома оказывается слишком большая опорная нагрузка. Для снижения давления устанавливают затяжки, которые формируют жесткий треугольник. Также в качестве затяжек могут использоваться балки перекрытия. Если же вы хотите дополнительно усилить конструкцию висячих стропил, то обязательно придется установить стойки и подкосы.

Поскольку виды стропильных систем имеют конструктивные особенности, то и технология их сборки будет значительно отличаться. Ниже подробнее разберемся, что из себя представляет каждый вариант.

Технология монтажа наслонных стропил

Специалисты говорят о том, что при креплении стропил двухскатной крыши наслонного типа необходимо придерживаться конкретной технологии сборки. Для начала необходимо установить две опорные стойки с краев, которые располагаются под опорным брусом. Они выполняют сразу несколько задач – конструкция подпирает брус, а также формирует фронтоны здания. В нижней части они соединяются с мауэрлатом. При монтаже их необходимо устанавливать исключительно по вертикали – при этом верхние торцы располагаются в горизонтальном положении. Чтобы соблюдать эту технологию, нужно натянуть прочную веревку – проверить горизонтальность можно с помощью уровня. Если специалист обнаруживает некоторые отклонения, то низку опору необходимо будет поднять с помощью деревянных подпорок.

По уровню горизонтальной нити начинают устанавливать промежуточные опорные стойки, соблюдая обязательный шаг в 2-2,5 метра. Временные крепежные элементы подпирают эти конструкции, чтобы брусы стоек не сместились: для этого используются затяжки и подпорки. Далее на стойках укладывается коньковый брус, который там же и закрепляется.

Монтаж стропил двускатной крыши обязательно производится попарно. Неважно, с какой стороны вы решите начать монтаж конструкции. Сразу нужно закрепить конструкцию к коньку и мауэрлату. Основной момент, за которым нужно следить – это расстояние между ногами. Оно высчитывается, исходя из тяжести кровельного материала и его несущей способности. В проекте дома специалисты обязательно указывают этот параметр. Если этого требует конструкция, то устанавливают дополнительные опорные стойки и подкосы.

Установка висячих стропил

А вот монтаж висячих стропил сильно отличается от предыдущего варианта. Вся конструкция собирается в земле: здесь скрепляются стропилы и затяжка. Сначала кровельные фермы собирают в нужном количестве, а только потом их поднимают на уровень крыши. Некоторые специалисты все-таки могут отойти от этого правила и начать собирать стропилы на крыше: они сначала фиксируют одну ферму, а затем переходят к следующей.

Такие фермы из-за своих особенностей конструкции могут весить достаточно много. Именно поэтому специалисты не советуют поднимать их на такую высоту вручную: это будет опасно для мастеров и вызовет ряд сложностей. Поэтому целесообразнее заранее заказать подъемный кран, хотя такое решение и значительно повлияет на себестоимость всей конструкции.

Самый сложный этап в данном случае – это выставить готовые фермы. Заранее планируют шаг между ними и затем устанавливают фермы по месту монтажа – здесь используется временное крепление подпорками и укосинами. Между соседними фермами специалисты натягивают нить. При ее выставлении необходимо будет проверить два основных условия: натягивать нить следует строго по горизонту, а также ориентироваться на часть конструкции, которая выше остальных.

Далее специалисты поднимают те части конструкции, которые находятся ниже выбранного уровня. Финальный шаг в установке всей системы – это монтаж обрешетки, которая соединяет фермы в единую стропильную систему. Нижняя часть стропил обязательно прикрепляется к мауэрлату.

Чтобы крыша дома соответствовала разработанному проекту, необходимо учесть в процессе работы следующие параметры:

• Длин стропильных ног;
• Выбранный шаг для их установки;
• Сечение пиломатериала, который используется в работе.

Высчитать необходимую длину не составит больших сложностей: специалисты при расчете используют теорему Пифагора по формуле c2=a2+b2. Стропила в данном случае играет роль гипотенузы треугольника, а высота крыши и половина ширины дома являются катетами в этой формуле. Каждый параметр легко можно замерить самостоятельно.

А вот над расчетом шага установки придется немного помучиться, поскольку показатель будет зависеть от массы кровельного материала, а также нагрузок, которые возникают во время выпадения осадков. Чем больше сумма нагрузок на крышу, тем меньший шаг нужно выбирать для установки конструкции. На практике у этого параметра есть определенный интервал: шаг может располагаться в районе от 60 см до 2 м. Метровый шаг обычно применяется в том случае, если в конструкции решено использовать профнастил с большими размерами гофры.

При определении сечения стропильных ног также стоит учесть нагрузку на кровлю, длину стропильных ног и выбранный шаг. Сечение в этом случае прямо пропорционально нагрузке, длине ног и шагу.

В целом же выбирать стропильную систему стоит, исходя из особенностей кровли и размера дома. Уже после того, как вы определитесь, необходимо будет учитывать все особенности строительного процесса.
