Снегозадержатели чертеж: как правильно устанавливать, как установить, чертеж, монтаж

как правильно устанавливать, как установить, чертеж, монтаж

Содержание:

Конструктивные особенности и назначение
Разновидности элементов снегозадержания
Как сделать снегозадержатели на крышу своими руками

Морозные зимы и обильные снегопады, преобладающие в регионах с суровым климатом, подвергают кровельные конструкции дополнительным испытаниям. Под воздействием нагрузки от тяжелой снежной массы может произойти деформация стропильного каркаса. А лавина из снега и кусков льда, сходящая с крыши, становится причиной повреждений кровельного покрытия и может причинить вред здоровью и жизни человека. Предотвратить такое явление помогает установка специальных снегозадержателей на крышу своими руками.

Конструктивные особенности и назначение

Снегозадержатели – это специальные устройства, которые удерживают скопившуюся снежную массу на крыше. Благодаря этому снежная лавина не скатывается на головы прохожих, а лежит на крыше до наступления тепла. Под действием солнечных лучей происходит таяние снега, а образовавшаяся вода стекает по водостоку. В качестве снегозадержателей используют небольшие барьеры или ограждения, расположенные по кромке кровельного свеса.

Эти конструкции предназначены выполнять следующие функции:

• Защита кровельного покрытия. В результате нагревания и остывания поверхности ската происходит образование наледи, которая при скольжении по крыше оставляет царапины. В результате кровельный материал лишается защитного слоя и под воздействием воды в этих местах образуется ржавчина. В большинстве случаев от этого страдают крыши, покрытые металлочерепицей и металлопрофилем.
• Предотвращает падение снега с крыши на прохожих, растения и технику. Сход снежной массы с присутствующими в ней кусками льда происходит с большой скоростью. В результате этого близлежащая территория и все, что на ней находится, подвергается опасности.
• Защита водосточной системы от внешних повреждений.
  Сходящая с крыши снежная масса может стать причиной повреждения водосточных желобов, так как кронштейны не способны выдержать нагрузку от огромной снежной массы.
• Распределение нагрузки от снежного покрова. В регионах, где осадки выпадают в большом количестве, очень важно правильно установить снегозадержатели. Это помогает защитить стропильный каркас от чрезмерных нагрузок. Грамотное распределение снегозадержателей по скату не задерживают снежную массу, а разделяют ее на небольшие части. В результате снег не скапливается в одном месте, а равномерно лежит по всему скату.

Кроме того снег, лежащий на скате, способствует сохранению тепла внутри дома. Следовательно, снегозадержатели помогают сэкономить средства на отопление. Это особенно важно для кровельных покрытий с высокой теплопроводностью.

Разновидности элементов снегозадержания

Конструктивные особенности крыши и особенности климата в регионе предусматривают использование разных видов снегозадержателей. Для ограничения схода снежной массы разрабатываются устройства, имеющие разное назначение и внешний вид.

Частные застройщики, решающие проблему, как установить снегозадержатели на крышу, в большинстве случаев пользуются следующими видами:

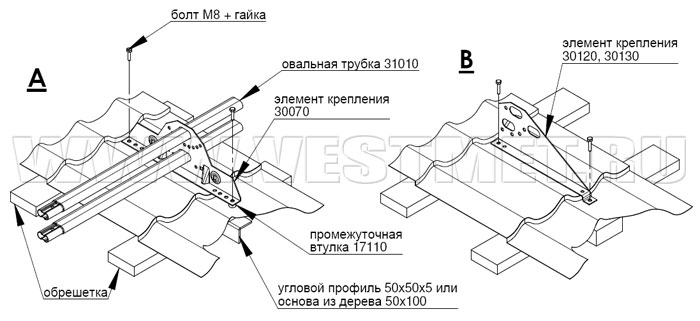

• Трубчатые устройства представляют собой два трубки, закрепленные в два ряда на кронштейнах. Конструкции такого типа устанавливаются на крышах, у которых скат имеет наклон менее 60⁰. Прохождение снежного пласта через трубки снегозадержателя сопровождается разделением на пластины небольшого размера, что снижает степень причиняемого вреда.
• Снегозадержатели в виде прямоугольной решетки закрепляют на скате металлическими уголками или кронштейнами. Снег, скользящий по крыше, проходит через решетки устройства и делится на куски, соответствующие ячейке решетки. Монтаж снегозадержателей на крышу такого типа можно выполнять на скатах крыш с уклоном не более 60
  0.
• Пластинчатые конструкции для задержания снега изготовлены в виде пластин, которые закрепляют на скате посредством металлических уголков. Через такие устройства снег не проходит, поэтому их установка должна выполняться на скате, наклон которого не превышает 30⁰, а крыша имеет прочную стропильную систему.
• Уголковыми снегозадержателями называют листы металла, согнутые под углом и закрепленные на крыше. Монтаж таких элементов допускается на крышах из металлопрофиля или металлочерепицы при условии, что они имеют незначительный уклон. Такие конструкции можно вполне сделать своими руками, но следует помнить, что они не так эффективны по сравнению с другими снегозадержателями.
• Бугели представляют собой крючья, которые установлены в шахматном порядке на крышах, покрытых рулонными материалами или битумной черепицей. Такие элементы доступны для самостоятельного изготовления, достаточно иметь под руками металлический уголок или лист металла. Бугели предназначены не для удержания снежной массы, а для снижения скорости ее падения.

Все перечисленные конструкции можно разделить на два вида: снегорезы и снегобарьеры. К первому типу относятся элементы, которые разделяют сходящий снежный покров на пластины или кусочки, то есть трубчатые и решетчатые снегозадержатели. Второй тип предназначен для удержания снежной массы на крыше до момента таяния. Сюда можно отнести пластинчатые, уголковые конструкции и бугели.

Как сделать снегозадержатели на крышу своими руками

Установка готовых снегозадержателей заводского изготовления является достаточно дорогим процессом. Однако самостоятельное изготовление конструкции помогает сэкономить значительные средства. Самым простым вариантом является изготовление уголкового снегозадержателя своими руками.

Выполнение работы требует наличия определенного набора инструментов и материалов:

• Нержавеющая сталь, имеющая полимерное покрытие.
• Приспособление для резки металла.
• Дрель или шуруповерт.
• Листогиб.
• Карандаш и линейка.
• Картон для изготовления шаблона.

Процесс изготовления выглядит следующим образом:

• На листе картона делают чертеж снегозадержателей уголкового типа и переносят его на металл.
• С помощью приспособления для резки металла по разметке вырезают заготовку.
• Используя листогиб, заготовке придают нужную форму, чтобы в результате получился уголок с двумя крепежными полочками, высота которого составляет примерно 20 см.
• На крепежных полочках дрелью просверливают отверстия для саморезов.
• Очень важно знать, как правильно устанавливать снегозадержатели на крышу. Элементы располагают вдоль кровельного свеса над несущими стенами, чтобы нагрузка на стропильную систему была минимальной. Более низкое крепление может стать причиной повреждения стропил, а в крайних случаях может привести к обрушению крыши.
• Уголковые элементы для задержания снега необходимо распределить по скату в два ряда в шахматном порядке. Для ската длиной более 6 метров можно сделать три и более ряда. Читайте также: “Как правильно выполнить установку снегозадержателей на крыше – виды и способы”.

Делаем снегозадержатели на крышу своими своими рукамими: чертежи, фото и инструкции

Чтобы правильно установить снегозадержатели на крышу своими руками, нужно всего лишь изучить инструкцию. Она идет в комплекте с деталями для сборки. Смонтировать самодельное устройство так же просто, как и фабричное. Для этого необходимо учитывать те же факторы, что и при создании заводской модели. На выбор конструкции влияют климатические особенности региона — сила ветра, толщина слоя осадков зимой и нагрузка, которую они создают. Не менее важен уклон кровли. Если он большой, даже тонкий слой не сможет на ней удержаться. В этом случае заграждения не нужны, так как «сход лавины» не представляет опасности. Скат, расположенный под средним или незначительным углом, лучше оснастить барьерами.

Все о самостоятельном изготовлении снегозадержателей

Назначение задержателей

Особенности устройства

Места расположения

Изготовление трубчатого барьера

• Материалы и инструменты
• Изготавливаем опоры
• Монтажные работы

Изготовление точечных уголков

Их основная цель — предотвратить сход слоя осадков, который при падении может нанести вред здоровью или испортить имущество. Причиной его обрушения служит его собственная масса. Когда она доходит до определенного предела, ей становится сложно удерживаться на наклонной поверхности.

Еще одна причина использовать снегозадержатели — нагревание внешней облицовки. Оно происходит под воздействием солнечных лучей, нагревающих кромку крыши. Материал получает тепло и от внутренних конструкций здания. Теплоизоляционный пирог препятствует этому процессу, но он не в состоянии полностью предотвратить нагрев.

Устройства часто используются на крышах с гладким металлическим покрытием, плохо удерживающим ледяной покров. Впрочем, шероховатая поверхность из шифера или рубероида создает лишь незначительную преграду.

Instagram @sneggardrf

Сход лавины с кровли представляет большую опасность. Внизу она состоит из спрессованного наста и льда. При падении она способна нанести серьезный ущерб здоровью. Может пострадать техника или растения, расположенные возле дома. Если под удар попадает скат, расположенный ниже, появляется вероятность его обрушения. Кроме того, если от наста освобождается лишь одна из сторон двухскатной крыши, может пострадать стропильная система. Из-за неравномерного распределения веса на стропила начинает действовать нагрузка, стремящаяся наклонить их в сторону. Балочный каркас изначально рассчитан только для вертикальных нагрузок, и выдержать изменение направления ему будет сложно.

При сходе ледяная нижняя сторона царапает покрытие, часто приводя его в негодность. Так, например, если сорвать с металлочерепицы ее верхний защитный слой, она утратит свои декоративные качества и начнет ржаветь. Профильную кровлю тоже испортить довольно легко.

Не стоит ждать, когда снежный покров сойдет сам. Лучше счистить его лопатами самостоятельно. В холодных регионах его специально оставляют для утепления дома. Толстый наст прекрасно защищает от морозов в холодную зиму. Единственный минус такого утеплителя — его вес. Стропила должны быть рассчитаны на такие нагрузки.

Их выбор зависит от толщины и массы наста. Чтобы понять, как самому сделать снегозадержатели на крышу, нужно разобраться, как они устроены, а для этого иногда достаточно посмотреть на фото.

Instagram @snegos_snegos

Варианты снегозадержателей

• Бревно или брус толщиной около 10 см. Это один из самых старых способов защиты. Он применяется по сей день, однако внешний вид ограды плохо сочетается с современной кровлей. Ее масса велика и создает дополнительное напряжение в стропильном каркасе. Кроме того, древесина подвержена гниению и деформациям под воздействием изменения температуры и влажности. Дерево горит даже после пропитки антипиренами. Его сложнее закреплять на металлической поверхности — нужны удерживающие хомуты, крепящиеся на болты или шурупы. Крепления должны быть достаточно массивными, чтобы удержать вес длинного отсыревшего бревна.
• Стальные трубы длиной от 1 до 3 м, крепящиеся на кронштейны. Они легче и безопаснее деревянных бревен. Такая конструкция подходит для любых кровель. Для металлочерепицы и профнастила выпускаются фабричные барьеры, имеющие идентичный окрас и оформление. Подобрать краску самостоятельно под цвет облицовки довольно сложно и в этом заключается самый большой недостаток самодельных систем. Можно использовать трубу с оцинкованным покрытием. Блестящая металлическая поверхность хорошо сочетается с любой краской. Чтобы оформить заграждение, нужно подыскать кронштейны, соответствующие оформлению крыши. Трубки оставляют пространство снизу открытым, позволяя сходить небольшим слоям, не представляющим опасности.
• Решетчатые и пластинчатые ограждения пропускают меньше снега. Если установить пластинчатые без зазора, они не будут пропускать талую воду, поэтому следует оставить небольшое пространство внизу. Пластинчатые устройства менее надежны, чем трубчатые. Они не способны выдерживать серьезные нагрузки, поэтому их монтируют на скаты с углом не больше 30°.
• Стальные уголки шириной несколько сантиметров применяют в южных регионах с малым количеством осадков. Они располагаются в шахматном порядке так, чтобы перекрывать максимальную площадь. Их пропускная способность высока, однако барьер работает достаточно эффективно. Главные достоинства метода — высокая прочность ограждений и отсутствие больших нагрузок на стропила.

Pixabay

Чтобы собрать и установить снегозадержатели на крышу своими руками, нужны чертежи здания. Необходимо знать, как устроен кровельный каркас и где находятся его основные опоры. Также потребуется вычислить длину свеса.

В защите нуждается край ската. Однако его конструкция не позволяет монтировать тяжелые металлические трубки на самом краю, так как он не выдержит их веса. Снегозадержатели располагают над несущей стеной — это место укреплено лучше всего.

При размещении в несколько рядов трубы, решетки и пластины крепят над несущими балками каркаса. Такая схема используется для скатов длиной более 5 м. Интервал между рядами составляет 2,5-3,5 м. В этих местах обрешетку укрепляют дополнительными досками, создавая сплошной настил. Таких мер достаточно, чтобы обрешетку не вывернуло и чтобы она не провалилась и не прогнулась под тяжестью стальных укреплений.

Instagram @roof_point

Точечные уголки крепят не к стропилам, а к обшивке. Им не нужна основа из толстых несущих балок. Чтобы рассчитать место их установки, чертеж кровли здания не потребуется.

Колоритную ограду из бревен следует разместить над несущими стенами. Ее вес не позволяет перенести ее ни вглубь ската, ни на его край. Обрешетка в местах примыкания хомутов к поверхности облицовки должна быть сплошной.

Чтобы не перегружать несущие конструкции, преграду ставят только там, где она необходима. Как правило, это вход в дом, скат, находящийся над другим, либо пространство возле стен, нуждающееся в защите, например, дорожка к крыльцу.

Такое техническое решение используется наиболее часто. Решетчатые и пластинчатые ограды имеют с ним много общего. Главное отличие заключается не в схеме крепления, а в конструкции самого устройства.

Instagram @imperial.logistics

Instagram @snegos_snegos

Instagram @allmet.ru

Instagram @nowayadacha

Материалы и инструменты

• Стальные прочные уголки шириной 4-5 см. Толщина профиля — 2-3 мм.
• Оцинкованные либо окрашенные трубы с толщиной стенок 3-5 мм. Их длина в среднем составляет 3 м, но при большой нагрузке лучше использовать метровые трубы. Средний диаметр — 2,5-3,5 см.
• Стальная полоса толщиной 3 мм и шириной около 10 см.
• Аппарат для сварки.
• Дисковая пила.
• Дрель.
• Рулетка и строительный уровень, а также карандаш и разметочный шнур.

Изготавливаем опоры

С помощью болгарки уголок распиливают на четыре части по 50 см. Из пластины нарезают одинаковые вытянутые треугольники. В них высверливают отверстия, равные диаметру трубы. Один из углов — прямой. Длинным катетом треугольник приваривают к уголку. Он должен быть немного короче полки, на которую его крепят. Чтобы проложить второй ярус, сверху проделывают еще одно такое же отверстие.

dbrus/stock.adobe.com

Все неровности срезаются болгаркой и шлифуются. Поверхность грунтуется и покрывается несколькими слоями краски в тон облицовке.

Работы по установке

В основании следует проделать отверстия перед монтажом — проводить эти работы на кровле довольно сложно. В кровельном покрытии проделываются аналогичные отверстия по разметке, сделанной по готовым деталям. Если в процессе сверления металлических пластин была допущена погрешность, ее необходимо воспроизвести и на основании, чтобы отверстия совпали. Элементы размещают перпендикулярно коньку.

В качестве крепления используют саморезы нужной длины. Они вкручивают в несущие балки через обрешетку. Лучше всего подходят специальные саморезы для профнастила. Они полностью герметизируют отверстие, не позволяя влаге затекать внутрь и предохраняя материал от коррозии. Эффект достигается благодаря эластичной неопреновой прокладке. При сжатии она плотно заполняет все щели на стыке.

Смотрите инструкцию по установке трубчатых моделей на видео.

Они представляют собой треугольники и прямым углом, обращенным в сторону конька. Одна из его сторон лежит на кровельном покрытии, вторая, перпендикулярная ей, смотрит на конек. Именно она служит преградой для наста. Самая длинная сторона является ребром жесткости, придающим конструкции устойчивость.

Треугольники свариваются из стального профиля. Чтобы правильно рассчитать их количество, необходимо измерить площадь ската и определить, сколько таких уголков нужно для эффективной защиты.

Instagram @speckrov

Отверстия удобнее проделывать предварительно, а затем по ним размечать положение отверстий на кровле. Их следует располагать в два ряда. Обычно четырех саморезов достаточно. Их вкручивают не в деревянную несущую часть крыши, а в ее облицовку. Перед монтажом изделия необходимо загрунтовать и покрасить.

Мы дали подробную инструкцию, как сделать снегозадержатели на крышу своими руками. Беритесь за дело и у вас все получится!
