Кирпич — надежный и универсальный материал для возведения любых зданий, в том числе и дачных построек. От выбора самого стройматериала и его укладки зависит безопасность и прочность будущих стен. Разбираемся, какие виды кирпичной кладки существуют: от терминов к практике.

Всё, что нужно знать о разновидностях кладки

Общие принципы
Толщина
Виды и особенности перевязки
— Цепная
— Многорядная
— Трёхрядная
— Армированная
— Облегченная
Техника работы
Расшивка

В работе с любым строительным материалом важна аккуратность, точность и чёткое соблюдение правил. Кирпич — не исключение. Перед тем как приступать к разбору способов выкладки, предлагаем разобраться с профессиональной терминологией.

Важные термины

• Две самые широкие плоскости искуственного камня (сверху и снизу) называются постелью.
• Ложок — вертикальная длинная сторона. Она бывает лицевой и торцовой.
• Две самые маленькие по площади стороны называются «тычок».

Существуют три базовых правила работы. Следование им — залог безопасности и надежности дома, а ошибки чреваты трещинами и скорым разрушением постройки.

Базовые правила работы

1. Каждый элемент должен стоять строго параллельно соседнему, как по горизонтали, так и по вертикали. Это связано с физическими особенностями материала: он легко переносит нагрузку в виде сжатия, однако не терпит изгиб. Максимально допустимый угол в укладке — не более 17 градусов.
2. Ложки и тычки должны быть соединены продольными и поперечными швами. Две системы — залог прочности всей конструкции.
3. Из предыдущих двух правил следует третье, главное: продольные швы должны располагаться строго параллельно. То же касается и поперечных. А обе системы должны быть перпендикулярны друг другу.

ShutterStock

Перед тем как определить вид кирпичной кладки, нужно понять толщину кирпичной кладки — это ширина будущих стен (с учетом бетонных прослоек). Она зависит от типа здания и целей эксплуатации.

• Половина — толщиной 120 мм. Подойдет при возведении перегородок, заборов и декоративных элементов зданий.
• В один — толщина 250 мм. В основном применяется в строительстве гаражей, летних кухонь, заборов и так далее.
• Полтора, толщина 380 мм. Самый популярный вид, подойдет для небольшого строения в один, максимум — три этажа.
• Два бруса, 510 мм. Чаще всего используют для создания несущих конструкций, а также при строительстве многоэтажных зданий.
• Наконец, толщина в два с половиной — 640 мм. Её также используют для возведения несущих стен в многоэтажных зданиях. Такие конструкции должны выдерживать огромный вес, но в строительстве задействованы редко — экономически это нецелесообразно.

Размер обыкновенного кирпича у всех производителей стандартизирован: одинарный — 250 х 120 х 65 мм, полуторный или модулированный — 250 х 120 х 88 мм. Однако реальность такова, что изделия разных компаний могут отличаться на пару миллиметров, поэтому комбинируют элементы таким образом крайне редко.

При покупке стоит обращать внимание и на ровность изделий. Даже небольшие сколы и неровные грани могут привести к неправильному распределению нагрузки, в результате чего будут образовываться трещины.

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Автор: Анастасия Хрипункова

Ещё один профессиональный термин, используемый каменщиками — перевязка. Это схема размещения материала, порядок их укладки. Благодаря ей все элементы связываются в единое целое, монолитную массу с равно распределённой нагрузкой. Перевязка осуществляется за счет смещения на половину или четверть камня.

• Если элементы расположены тычком наружу, такой ряд называется тычковым. Тогда видна только самая маленькая грань камня.
• Ложковый — ряд, в котором все элементы повернуты длинной гранью — ложком.

Автор: Анастасия Хрипункова

Instagram @brick_building_

Автор: Анастасия Хрипункова

Pexels

Существует три основных варианта перевязки швов. Рассмотрим каждый вид кирпичной кладки с фото и названием.

Однорядная

Её ещё называют цепной. Смысл в последовательном чередовании рядов тычка и ложки. Такая перевязка применяется для возведения черновых построек, когда в дальнейшем планируется облицовка. Подходит как для наружных, так и для внутренних несущих стен. А ещё такая декоративная укладка чаще всего встречается в оформлении интерьера.

• Первый и последний уровень обязательно укладываются тычками.
• Продольные швы сдвигаются на полкирпича, поперечные — на четверть.
• Вертикальные швы не должны совпадать с верхними и нижними, камни перекрывают их.

Такая перевязка считается трудной в работе, но вместе с тем и самой надежной.

Автор: Анастасия Хрипункова

Pixabay

Многорядная

Это способ возведения наружных и внутренних стен. Схема такая: шесть рядов кладут торчками (для одинарного кирпича), перевязывают их ложковым рядом. Если камень модульный, торчковых рядов будет пять.

• Первый и последний ряд обязательно делают тычковым.
• Ложки перевязывают со сдвигом на полкирпича, вне зависимости от толщины укладки.
• Тычки седьмого ряда на четверть перекрывают ложки предыдущего.

Многорядная система перевязки выходит дешевле цепной, и сама укладка тоже легче. Но прочность её считается ниже. Кроме того, использовать её можно не во всех работах.

Автор: Анастасия Хрипункова

Трёхрядная

Обычно таким образом выкладывают заборы, простенки, столбы и другие более декоративные конструкции, в которых не предусмотрена нагрузка. При такой схеме один тычковый уровень чередуется с тремя ложковыми.

Автор: Анастасия Хрипункова

Unsplash

Существует ряд более сложных видов кладки кирпича, они применяются для облицовочных работ. К ним относится, например, баварская — чередование камней разного цвета, хаотичная — это чередование ложковой и тычковой стороны в хаотичном порядке или готическая — то же чередование, но упорядоченное. Без опыта такую кладку самостоятельно не сделать, она требует технического совершенства и сноровки.

Instagram @kirpgorod

Instagram @kirpgorod

Instagram @brick_building_

Армированная

Отдельно стоит упомянуть об армированной выкладке. Такая техника предполагает усиление арматурой. Её укладывают на раствор между уровнями. При этом само армирование может выполняться как по горизонтали, так и по вертикали (с помощью сетки или отдельных стержней).

• Количество арматуры в результате должно составлять не менее одной десятой от всего объема укладки.
• Сетки укладывают не реже, чем через три уровня — для керамических изделий, четыре — для утолщенных, и пять — для обыкновенных.
• Диаметр сетки составляет не меньше 3 мм.

Instagram @brick_building_

Instagram @brick_building_

Облегченная

Такой вариант актуален при утеплении внутренних стен, когда нужна прочная легкая конструкция.

• Стена в таком случае состоит из двух простенков толщиной в полкирпича, укрепленных арматурой. Такая конструкция получается жёсткой.
• Между простенками находится полость, в которую закладывается утеплитель, к примеру, пенополистерол или пенополиуретан. Ширина полости определяется на начальном этапе.
• Простенки должны быть связаны перемычками из каменных брусков или арматурой. При этом сами точки находятся на расстоянии не более 1 метра друг от друга.

Instagram @brick_building_

Instagram @brick_building_

Важный момент в возведении кирпичной стены — техника укладки. Есть два основных способа проведения работ. Выбор зависит от качества стройматериала, пластичности цементного раствора и погоды, которая влияет на время его застывания.

Вприжим

Такой способ подойдет, когда цемент непластичный, и эталонный конус уходит в раствор примерно на 9 см. Раствор выкладывается с отступом от лицевой стороны примерно на полтора сантиметра.

1. В правой руке находится кельма, в левой — кирпич.
2. Раствор наносится кельмой на постель — ряд ниже.
3. Часть бетона подгребается ребром кельмы к вертикальной грани соседнего камня.
4. Левой рукой кладется каменный брусок.
5. Элемент прижимается, простукивается для усадки. Остатки раствора убираются кельмой.

Вприсык

Таким образом укладывают элементы на эластичный цемент, когда конус утопает на 14 см.

1. Раствор расстилается равномерным слоем по всей поверхности кладки.
2. Каждый новый элемент продвигается к ранее уложенному таким образом, чтобы при движении получился наплыв цемента на его грань. То есть раствор оказался на ложке или торчке — в зависимости от укладки.
3. При этом одновременно заполняются и вертикальные, и горизонтальные швы.
4. Излишки убираются кельмой.

Pexels

Unsplash

Это заключительный этап выкладки, когда обрабатываются швы между пластами. Таким образом не только заботятся об эстетической составляющей, но и уплотняют бетон. После этого могут швы становятся выпуклыми, вогнутыми, треугольными, односрезанными и так далее.

Проще всего сделать вогнутые. Для этого понадобится проволока, согнутая петлей. Этим инструментов проводят по слою бетона, отсекая лишнее. Выпуклые тоже можно сделать из подручных средств: вырежьте круг нужного диметра в трубе. Поставьте трубку перпендикулярно стене и проведите по ней.

Формирование формы линий проводят до застывания раствора.

Если после планируется отделка и штукатурка, лучше всего класть состав на 1,5-2 см от края. Этот способ называется впустошовку — швы остаются как бы пустыми снаружи.

Материал подготовила

Анастасия Хрипункова

кладка в 2.5 кирпича, кладка с пустотой, схемы кирпичной кладки

Кирпич считают наиболее прочным и доступным материалом. Кладка осуществляется разными способами, каждый из которых имеет ряд преимуществ. Схему возведения подбирают, исходя из параметров кирпича, предполагаемой толщины и высоты стен. В технологических картах заранее оговариваются предельные нагрузки, возможная усадка грунта и сейсмологическая опасность.

Содержание

• 1 Строительство кирпичной стены
• 2 Кладка в 1 кирпич
  • 2.1 Схемы кладки
• 3 Кладка стены в 1,5 кирпича
• 4 Кладка в 2 кирпича схема
  • 4.1 Тип кладки
• 5 В 2,5 кирпича
• 6 Возведение в 1/4 кирпича
  • 6.1 Перевязка кирпичной кладки
• 7 Типы перевязки
  • 7.1 Особенности проведения

Строительство кирпичной стены

Возведение зданий требует наличия специализированных приспособлений. Отсутствие необходимых инструментов замедлит работу, поэтому приобретать их нужно одновременно с материалом. Кладку стены начинают после расчистки территории от ненужных предметов и мусора. В первую очередь закладывают фундамент, который проверяют на отклонение по горизонтали и вертикали. Приспособления, которые понадобятся во время строительства:

• Вилочная траверса — Грузоподъемное приспособление, оснащено поддоном. Используется для погрузки и выгрузки материалов.
• Емкости из железа (бочки, ведра) — Используются для подачи цементного раствора.


• Шаблоны из реек — С их помощью осуществляются разметки дверных и оконных проемов.
• Гибкий шнур — Помогает проверить уровень стен по горизонтали.
• Струбцина (фиксатор) или порядовка (рейка длиной в 2 м.) — Струбцину используют для крепления рейки, порядовка необходима для разметки ряда.
• Лопаты (штыковые, совковые) — Используют для замеса цемента и перекладывания раствора в железные емкости.
• Кирка, молоток — С их помощью можно расколоть материал и при необходимости придать ему нужную форму.
• Отвес — Используется для вертикальной юстировки простенков, стен и кладки.
• Уровень — С его помощью проверяется вертикальный и горизонтальный уровень.
• Рулетка (от 10 м) — Позволяет осуществлять контроль и разметку перегородок и стен.
• Угольник из металла с делением — Помогает проверить угол.
• Кельмы, шпатели, мастерки — С их помощью раствор срезают и разравнивают.
• Строительные козлы, леса — Необходимы, если планируется кладка стены выше человеческого роста.

Выделяют следующие типы кирпича (габариты):

1. С горизонтально расположенными пустотами — КГ.
2. Керамический поризованный крупноформатный — КК.
3. Двойной — К.
4. С горизонтальными пустотами,  утолщенный — УГ.
5. Полуторный — У.
6. Строительный модульный одинарный — М.
7. Еврокирпич — Е.
8. Одинарный — О.

Кладка осуществляется несколькими способами, каждый из которых предполагает применение специально разработанных строителями схем.

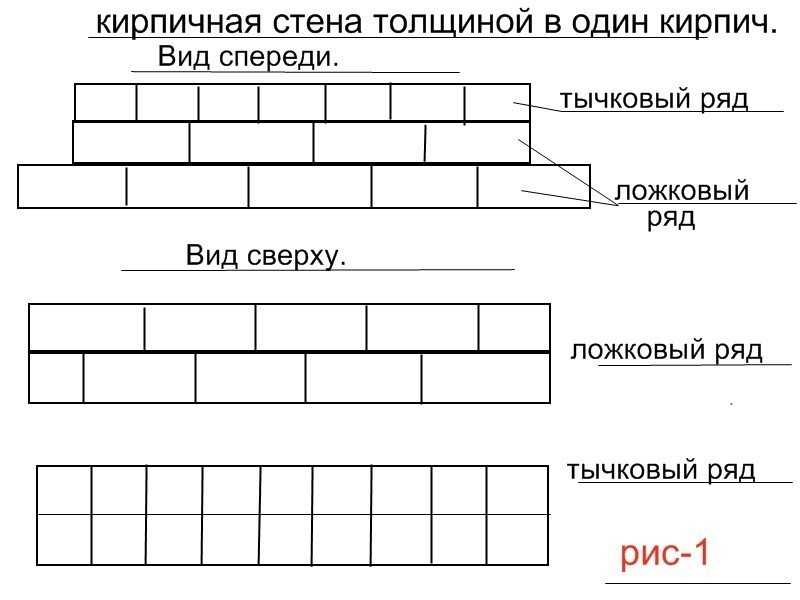

Кладка в 1 кирпич

Кладка в 1 кирпич подходит для строительства заборов, гаражей, беседок, колодец и других одноэтажных сооружений. Конструкция такого рода не способна выдержать большие нагрузки, поэтому специалисты рекомендуют придерживаться некоторых рекомендаций и правил, позволяющих продлить срок эксплуатации возводимого объекта:

1. Завершающий и первый ряд выкладывают поперек, тычками (торцами) наружу. Основную кладку выполняют поочередно: один ряд параллельный, другой — перпендикулярный.
2. Чтобы повысить прочность, кладку армируют, выкладывая через 4-5 рядов железную сетку.
3. При возведении здания по этой схеме нужно следить, чтобы у соседних рядов вертикальные швы не совпадали. Иначе стена быстро разрушится.
4. При строительстве особое внимание уделяют соединению, выравниванию и возведению углов.

Качественный результат обеспечивает правильно приготовленный раствор. Основные составляющие:

• просеянный чистый песок;
• цемент;
• вода.

Важную роль играет марка цемента. При использовании М200 (качество невысокое) песок берут в равном с цементом количестве. Если предполагается применение материала более высокой марки, то песка понадобится в 3 раза больше. Раствор замешивают в бетономешалке или другой железной емкости. Вода добавляется постепенно. Получившаяся масса не должна быть жидкой или густой. Большое количество смеси сразу не готовят: она полностью теряет пластичность через 30-35 минут.

Схемы кладки

В 1 кирпич стену укладывают 2 способами. Основное отличие схем — густота цементного раствора:

1. В прижим. Подходит для зданий, стены которого не будут оштукатурены. Довольно густой раствор выкладывают на поверхность, помещают на него кирпич и формируют вертикальный шов. Цементный раствор схватывается быстро, поэтому поправить кладку нельзя. В большинстве случаев толщина шва варьируется в пределах 1-3 см, вертикального шва — не более 1-2 см. Значение толщины должно быть соблюдено по всей кладке.
2. Впритык. Раствор, используемый в этом случае, должен быть более жидким. Бесшовная кладка применяется при возведении стен, которые нужно будет штукатурить. На нижний слой кирпича раствор выкладывают кельмой, разравнивают мастерком, укладывают новый слой материала и прижимают его к поверхности. При необходимости кирпич можно передвигать и выравнивать. После того, как он принял нужное положение, ряд простукивают рукояткой мастерка. Раствор в вертикальных швах не остается.

При схеме вприжим нужно обращать внимание на толщину швов: это поможет посчитать примерный расход материала. Чаще всего на 1 кв. м. уходит до 400 шт кирпича. Укладку углов осуществляют в первую очередь, их крепят к кирпичам скобами. По заранее сделанным отметинам натягивают шнур. Кирпичи выкладывают в ряд один за одним. Камни выкладывают на раствор, каждый последующий ряд сдвигается на полкирпича. Цемент, выступивший наружу, подбирают кельмой. Армирующая сетка перекладывается каждые 5-6 рядов.

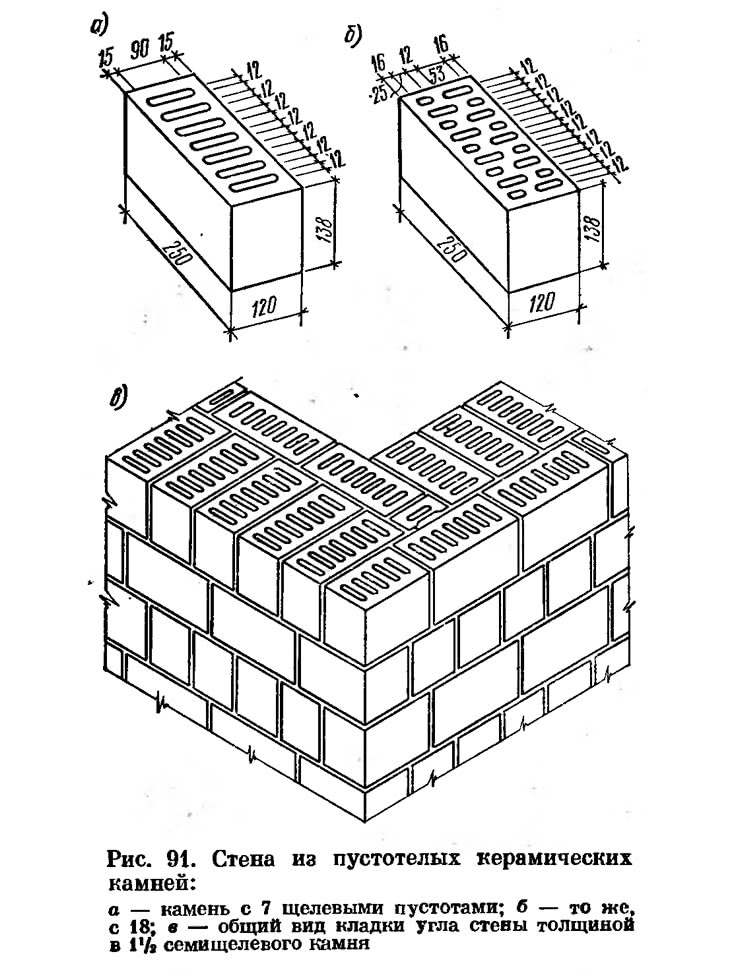

Кладка стены в 1,5 кирпича

Кладка в полтора кирпича помогает предупредить преждевременное расслоение стен. Цоколь или любую другую конструкцию можно изготовить самостоятельно, придерживаясь схемы. Процесс требует соблюдения ряда основных правил:

• оптимальная толщина кладки в полтора кирпича не должна превышать 380 мм;
• особое внимание уделяют выкладке углов и соединению рядов;
• при перевязке используют трехчетвертовые, половинчатые и полномерные изделия;
• первый ряд выкладывают только после выбора схемы.

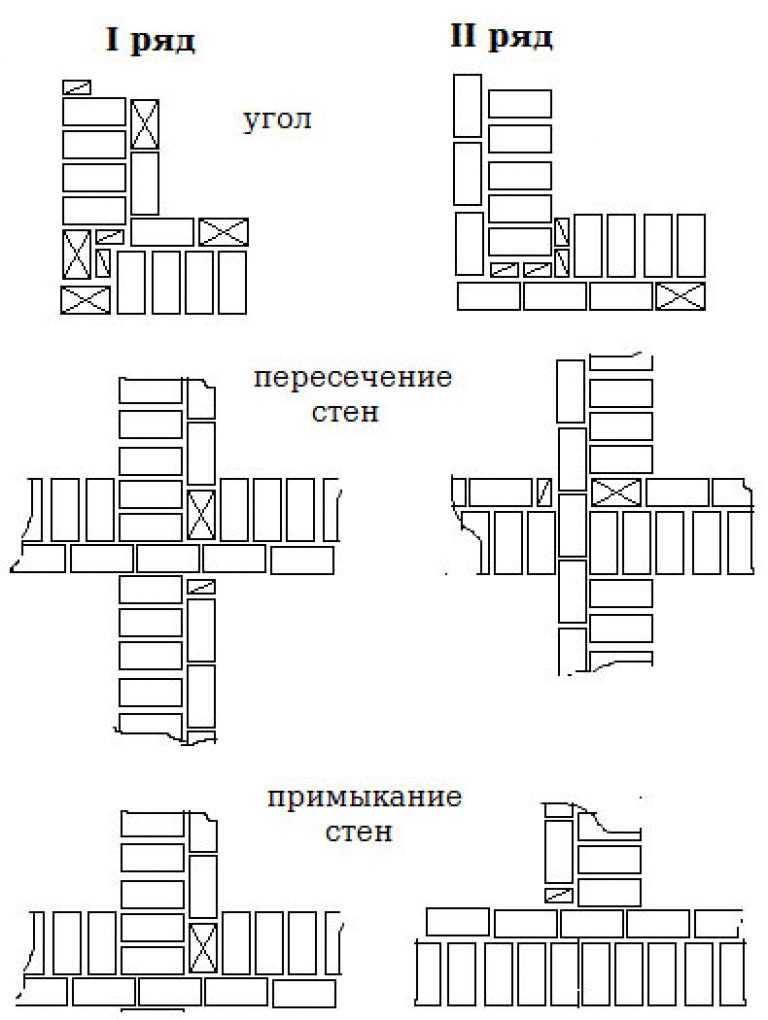

Кладку начинают с возведения углов. Если нарушить геометрию, то устойчивость здания будет снижена. После установки порядовки нужно натянуть шнур как можно туже, чтобы избежать его обвисания. Фундаментальная основа сначала гидроизолируется — на нее укладывают листы рубероида.

При помощи строительного уровня в углу осуществляют кладку в 2-3 ряда. Скобами кирпичи крепят к порядовкам, шнур натягивают каждые 5-6 см.

Чтобы шнурок не растянулся, в середине ряда ставят маяк. Подготовленный заранее раствор выкладывают при помощи мастерка. От краевой части длина шага не должна превышать 20 мм. Если шов заполняется полностью, то толщина отступа составит 15 мм, пласта — около 20-30 мм. Техника укладки в полтора кирпича такая же, как и у схемы в 1 кирпич.

Возводить здания можно методом «встык с подрезкой». Связующий раствор в этом случае укладывают на небольшом расстоянии от края стены. Если цементная масса выступила за пределы ряда, ее снимают мастерком. Кладку в полтора блока делают с утеплителем, его можно прикрепить к несущей основе и покрыть штукатуркой. Утепленную заранее конструкцию отделывают разными способами, штукатурку считают черновым вариантом.

При изготовлении раствора нужно помнить, что цемент делает массу более пластичной, поэтому специалисты рекомендуют добавлять его побольше. Если возведенную стену предполагается штукатурить, то можно обойтись без расшивки швов. Строительный уровень используется на каждом этапе: все основания, ряды и углы должны быть правильными и ровными.

Кладка в 2 кирпича схема

Для кладки в 2 кирпича раствор замешивают по стандартной схеме: 1 часть цемента на 3 части просеянного песка. При возведении конструкций из керамического кирпича понадобится дополнительное оборудование:

1. резец;
2. кельма;
3. строительный уровень;
4. молотки;
5. отвесы;
6. строительный миксер;
7. лопаты;
8. шпатели.

При строительстве высотных зданий цементно-известковый раствор не используют. С его помощью можно сформировать элементы декора внутри или снаружи здания. Теплопроводность у массы небольшая, пластичность средняя. Чтобы повысить степень огнеупорности здания, в цемент добавляют шамотную глину. Раствор удобнее замешивать в бетономешалке.

Параметры типового габарита кирпича (согласно ГОСТу):

• ширина кладки составит 500-510 мм;
• высота (вместе с блоками и швами) — около 155 мм.

Перед началом строительства специалисты рекомендуют вычислить ширину и высоту будущего здания, чтобы составить расходную смету по материалу.

Тип кладки

Каждый из методов кладки в 2 камня отличают по граням блоков. Выделяют 3 основных поверхности:

• тычок;
• ложок;
• пастель.

Пастель — самая большая грань блока, иное ее название — рабочая. Поверхность бывает верхней или нижней, многое зависит от того, как она размещена внутри кладки. Под ложком понимают вторую по размеру перпендикулярную сторону. Тычок располагается перпендикулярно двум другим граням в кирпичном блоке. По размеру эта поверхность самая маленькая.

Выделяют несколько основных типов кладки в 2 камня:

1. Крестовый. Выкладывают 3 тычковых и 3 ложковых ряда. Схему повторяют необходимое количество раз.
2. Двухрядный (цепной). Наиболее простой способ возведения зданий. Сначала выкладывают 2 ряда параллельно друг другу и укрепляют их цементным раствором. В процессе кладки образуется лесенка со сдвигом в 3-4 см.
3. Художественный. Этот тип кладки позволяет сформировать рисунок фасада посредством схемы, окраски швов и укладки блоков из кирпича. Фасад представляет собой не идеально ровную поверхность, а угловатый архитектурный рельеф с наклонами, колоннами выступами или нишами. Другое название кладки — узорно-рельефная.
4. Однорядный. Основывается на ступенчатом чередований ложкового и тычкового рядов. Данный метод подходит для строительства забора.
5. Многорядный. Стену выкладывают равномерными слоями по 6 линеек. Каждый 6 ряд — тычковый, все остальные — ложковые. Вертикальные швы перевязывают продольно через 6 рядов.

Укладка осуществляется горизонтально. В процессе возведения учитывают предназначение конструкции, возможную нагрузку на нее и геометрические характеристики. В период закладки камней обращают внимание на теплофизические свойства материала. Габаритные параметры кирпича и цемента составляют совокупную толщину стен. Прочность постройки напрямую зависит от выбранной схемы перевязки: ее осуществляют поперечно или продольно. Кладка часто сопряжена с большим давлением на фундамент здания, поэтому специалисты рекомендуют заливать укрепленную основу.

В 2,5 кирпича

Кладка в 2,5 кирпича подразумевает разное расположение камней в стене. Многое зависит от схем строительства. Выделяют следующие типы:

• облегченная колодцевая;
• кирпично-бетонная анкерная.

Облегченная колодцевая кладка — 2 стены выкладывают в полкирпича, камни располагаются вдоль. Между конструкциями должно остаться незаполненное пространство в 13-15 см, которое называется воздушной подушкой. Ее толщина варьируется в пределах 35 см. Чтобы стены составили единую конструкцию, их соединяют между собой каждые 70-100 см ряда. В роли соединителя выступают поперечные стены, выложенные в полкамня. Связка осуществляется по вертикали, внутреннее пространство можно заполнить шлаком или керамзитом.

Такая кладка позволяет не только облицевать, но и утеплить возводимые здания. При необходимости используют утеплитель, который не оседает и не утрамбовывается со временем. Его укладывают слоями. В стены при кладке в 2,5 кирпича вставляют диафрагмы (каждые 40-60 см ряда). Их делают из цемента. Алгоритм изготовления диафрагмы:

1. выполнить кладку из кирпича;
2. заполнить пространство между стенами утеплителем;
3. укрепить материал цементом (каждые 50-60 см ряда).

Диафрагмы можно сделать и из другого материала (известь, цементно-гипсовый раствор). После каждого 5 ряда осуществляют перевязку, шов располагается перпендикулярно стенам.

Под кирпично-бетонный анкерной кладкой подразумевают выкладку стен в 2,5 кирпича. Камни лежат на пастели, между ними есть пространство, которое заполняют керамзитом. Через каждые 2 ряда кладут кирпичи, расположенные поперек стены, а не вдоль. Все остальные камни выкладывают привычным способом. Переворачивается только каждый 3 кирпич: камень должен наполовину выступать внутрь стены. Благодаря этой технологии кладку зовут анкерной.

При сплошной кладке с перевязкой в 2,5 кирпича первая верста кладется тычками наружу. Вторую версту укладывают ложками вперед. Если стена по толщине равна 2 кирпичам, то первый ряд внешней конструкции укладывают тычковым методом, а второй — ложковым.

Возведение в 1/4 кирпича

Стена в 1/4 кирпича возводится при строительстве двух- или одноэтажных жилых помещений. Толщина кладки составляет 33 см. При закладке наружных стен кирпич устанавливают ребром. Перевязка выполняется путем чередования нескольких схем раскладки. Между продольными стенами связь осуществляется тычками, которые укладываются между ложковыми рядами наружной и внутренней стены.

Тычки образуют небольшие колодцы шириной до 10 см. Впоследствии их заполняют сыпучим утеплителем (керамзит или шлак). Чтобы повысить уровень теплоизоляции стен, между продольными и примыкающими тычками оставляют небольшое отверстие, именуемое воздушной подушкой. Вертикальные швы заполняются цементным раствором на 12 см. Для этих же целей используют пластичный известковый раствор, который можно заливать в швы и сразу прикрывать опалубкой.

Перевязка кирпичной кладки

Перевязка кирпичных стен — обязательная процедура в строительстве. Качественно проведенный процесс обеспечивает прочность конструкции и продлевает срок ее эксплуатации. Под перевязкой швов понимают последовательный монтаж камней относительно друг друга. Выделяют несколько основных типов:

• продольный;
• поперечный;
• вертикальный.

Вертикальным способом соединяют кирпичи, находящиеся близко друг к другу. Перевязка продольного ряда предотвращает расслоение кладки и обеспечивает равномерное распределение нагрузки на всю конструкцию. Поперечный тип связки решает проблему перегрузки смежных рядов. Такой способ надежно фиксирует отдельные кирпичи и предотвращает их деформацию, тычковый и ложковый способы одинаково приемлемы.

Типы перевязки

Наиболее распространенная система перевязки:

1. многорядная;
2. цепная (однорядная).

Однорядная перевязка подразумевает монтаж камня над вертикально расположенными швами, перемещение поперечных швов и чередование ложкового и тычкового методов. Чтобы воспользоваться однорядной технологией перевязки, необходимо заранее подготовить большое количество рубленых камней. При рубке часть материала становится непригодной к использованию, поэтому цепную перевязку считают наиболее затратным методом, несмотря на высокую прочностью и надежность возведенных стен.

Многорядная перевязка предполагает монтаж 4-6 ложковых рядов. Между собой их связывают одной тычковой линией из камня. Короткие кирпичи размещают отдельно либо комбинируют с ложковым способом кладки. Пятирядная технология имеет одну отличительную черту: перекрытие вертикальных поперечных швов осуществляется на 4 ряду половинками кирпича, а швы 5 и 6 ряда закрываются четвертинкой камня.

Многорядная технология имеет несколько преимуществ:

• в процессе строительства используется практически весь материал;
• монтаж осуществляется быстро;
• улучшаются теплоизоляционные характеристики здания.

Перевязка швов в нескольких рядах одновременно имеет следующие недостатки:

1. при установке столбов технологию применить невозможно;
2. в сравнении с цепной перевязкой, многорядный способ обеспечивают меньшую прочность зданию.

Чтобы качественно провести кладочные работы, потребуются:

• правила;
• обломки кирпича;
• отвес;
• рулетка до 30 м;
• совковые или штыковые лопаты;
• железные емкости;
• мастерки.

Для приготовления раствора использую песок, цемент, воду и различные укрепляющие добавки.

Особенности проведения

Перед перевязкой швов необходимо правильно подготовить рабочую смесь, заготовить куски кирпича и провести расшивку шва. В местах, где пересекаются стены и примыкания, для устройства столбов и простенков используют неполномерные кирпичи (1/4, 3/4 и 1/2 камня). Перевязку проводят материалом с отбитыми углами или другими дефектами. Чтобы правильно перевязать кладку, необходимо знать, как обрубить кирпич. При отсутствии опыта у строителя риск раскола материала в самом неподходящем месте довольно высок.

Алгоритм обрубки:

1. заранее сделать заготовку 3-4 реек, длина которых с совпадает с длиной неполномерного кирпича;
2. после того, как заготовку приложили к камню, острием кирки на длинной стороне кирпича чертят линии;
3. насечки аккуратно делают на обеих сторонах камня;
4. на куски необходимой длины кирпич раскалывается резким ударом.

При ударе острие кирки должно направляться перпендикулярно материалу. В противном случае у кирпича будет косая торцевая часть. Если необходимо расколоть кирпич вдоль, то по нему наносят несколько легких ударов (по каждой из 4 плоскостей). Начиная с торца более сильные удары наносят по линиям, образовавшимся в результате простукивания камня молотком.

Чтобы создать плотную кладку, нужно правильно приготовить раствор. Основные требования:

• толщина смеси на стыке — не более 2,5 см;
• глубина шва при укладке впритык — не более 10 мм;
• ширина для тычкового способа — 2,2 см, для ложкового — около 10 см.

Чтобы повысить пластичность смеси, в нее можно добавить пластификатор. Раствор с ним расслаивается медленнее, пористая поверхность не теряет влаги, поэтому затвердевать состав будет быстро. Расшивка швов преследует 2 основных функции:

1. дополнительное уплотнение стен;
2. придание им рельефа.

Швы можно делать любой формы: выпуклые, вогнутые, закругленные, треугольные или прямоугольные. Расшивку делают до того, как смесь полностью затвердела. Обработанную поверхность протирают щеткой или тряпкой. Вертикальные и горизонтальные стыки расшивают последовательно.

Home – BrickSchema

Brick

Единая схема метаданных для зданий

Что такое Brick?

Brick — это попытка с открытым исходным кодом стандартизировать семантические описания физических, логических и виртуальных активов в зданиях и взаимосвязей между ними . Brick состоит из расширяемого словаря терминов и понятий в зданиях и вокруг них, набора взаимосвязей для связывания и составления понятий вместе и гибкая модель данных , обеспечивающая бесшовную интеграцию Brick с существующими инструментами и базами данных. Используя мощную технологию Semantic Web, Brick может последовательно описать широкий набор уникальных и настраиваемых функций, активов и подсистем, присутствующих в здании.

Принятие Brick в качестве канонического описания здания обеспечивает следующее:

• Brick снижает стоимость развертывания аналитики, мер по повышению энергоэффективности и интеллектуальных средств управления в зданиях
• Brick представляет собой интегрированное представление множества подсистем в современных зданиях от разных производителей: HVAC, освещение, пожарная безопасность, безопасность и т. д.
• Brick упрощает разработку интеллектуальных аналитических и управляющих приложений
• Brick снижает зависимость от нестандартных, неструктурированных этикеток, характерных для систем управления зданием

Brick является бесплатным продуктом с открытым исходным кодом в соответствии с лицензией BSD 3-Clause. Исходный код Brick, этот веб-сайт и соответствующие инструменты, разработанные командой Brick, доступны на Гитхаб .

Чем Brick отличается от X?

Project Haystack — популярная система тегов для описания строительных объектов с использованием полуструктурированных наборов тегов. Поскольку не существует формальных правил использования тегов, описания зданий на основе Haystack, как правило, состоят из специальных наборов тегов, что приводит к очень индивидуализированным и непоследовательным методам моделирования на разных сайтах. Brick включает систему тегов, аналогичную Haystack, которая дополняет теги формальными семантическими правилами, которые обеспечивают согласованность и интерпретируемость.

Классы Industry Foundation Class и Информационные модели зданий возникли из-за потребности в общей модели обмена для трехмерных архитектурных чертежей, необходимых для строительства здания. Модели BIM фиксируют структурную информацию, но не содержат описания того, как совместно функционируют составляющие оборудование и точки.

Building Topology Ontology (BOT) — это дополнительная работа для семантических метаданных здания от группы сообщества Linked Building Data W3C, которая фокусируется на фиксации топологических концепций в зданиях, таких как площадки, этажи, зоны и помещения. Поскольку BOT построен с использованием Semantic Web, его можно использовать в тандеме с Brick.

Smart Appliances REFerence Ontology (SAREF) — это онтология, охватывающая высокоуровневые аспекты интеллектуальных и подключенных устройств. Хотя SAREF не охватывает весь спектр оборудования и датчиков, имеющихся в зданиях, модели SAREF можно легко интегрировать в Brick.

Поддержка моделирования	Кирпич	Проект «Стог сена»	МФК	БОТ	САРЭФ
Системы вентиляции и кондиционирования	да	да	да	нет	нет
Системы освещения	да	частичное	да	нет	нет
Электрические системы	да	да	да	нет	нет
Пространственная информация	да	нет	да	да	нет
Сенсорные системы	да	да	универсальный	нет	да
Отношения управления	да	№	универсальный	нет	нет
Оперативные отношения	да	нет	универсальный	нет	нет
Формальные определения	да	нет	да	да	да

---

Начало работы — BrickSchema

Существует множество способов начать работу с Brick: от изучения и анализа существующих моделей Brick до разработки управляемых данными приложений с использованием Brick и создания собственной модели Brick.

На странице «Концепции» представлен обзор основных концепций Brick.

Памятка по отношениям содержит некоторые рекомендации и документацию по использованию отношений Brick.

Публичная дорожная карта описывает краткосрочные и долгосрочные функции Brick, которые находятся в стадии разработки.

Изучение существующих моделей Brick

• Просмотр моделей Brick для 6 реальных зданий с помощью инструмента BrickViewer
• Взаимодействие с более чем 100 моделями Brick с помощью инструмента Brick QueryBuilder
• Загрузите модели Brick для 6 реальных зданий с этой страницы для использования с инструментами исследования онтологий, такими как Protege

Использование Brick для анализа данных

• Развертывание API для приема и извлечения данных временных рядов с использованием моделей Brick с эталонной реализацией Brick Server
• Создавайте и запускайте аналитические приложения , масштабируемые для десятков или сотен зданий, с помощью платформы данных Mortar

Создавайте свои собственные модели Brick

• Итерируйте существующих моделей Brick и интерактивно добавляйте компоненты с помощью BrickStudio
• Преобразование существующих метаданных здания — из точечных дампов Project Haystack, IFC или BMS — в модель Brick (ссылка скоро появится )

---

Форум разработчиков : Форум разработчиков Google Group — это среда для совместной работы, где можно задавать вопросы и делиться комментариями, связанными со схемой Brick.

Средство отслеживания проблем Brick : Страница проблем Brick на GitHub предназначена для целенаправленных технических обсуждений, связанных с конкретными проблемами и вопросами текущего выпуска схемы Brick. Публикация требует создания бесплатной учетной записи GitHub. Проблемы могут подниматься на форуме разработчиков и могут быть перенесены на GitHub, чтобы использовать подсветку синтаксиса и другие функции.

Отслеживание проблем веб-сайта : Страница проблем веб-сайта GitHub предназначена для обсуждения и предложения изменений на веб-сайте Brick. Для публикации требуется создание бесплатной учетной записи Github.

Рабочие группы : Разработка кирпичей организована через ряд рабочих групп, которые собираются каждую неделю в удобное для всех стран время.

---

Для Brick и связанных с ним инструментов было разработано несколько руководств.

Слайды учебного пособия по BuildSys 2017 : Команда Brick представила учебное пособие на конференции BuildSys 2017; в учебном пособии представлен общий обзор схемы Brick, как создать модель Brick из существующих данных и метаданных здания, а также разработка простого приложения для аналитики здания.
