Секционные жилые дома | Архитектура и Проектирование

Многосекционное решение жилого дома может быть результатом множества факторов. Основным фактором является условие участка: наличие благоприятной ориентации с вытекающим отсюда требованием, чтобы в эту сторону было обращено максимальное число квартир. Секционный тип дома (отвечающий также стремлению сократить длину коридора), предназначенный для семей с высоким достатком, обеспечивает чувство уединения, а в домах для семей с низким достатком — ощущение общности и лучшие условия наблюдения, но он, несомненно, дороже, чем коридорный.

2 — двухкомнатная квартира; 3 — трехкомнатная квартира

Чтобы проиллюстрировать эволюцию построения здания, лучше всего вернуться к примеру, в котором были приняты условия с предпочтительной ориентацией в сторону востока. В этом примере было определено, что когда вводятся квартиры с двухсторонней ориентацией в торцах, число квартир, ориентированных в благоприятную сторону, увеличивается.

Квартиры с двухсторонней ориентацией при коридорной схеме возможны только в торцах. Если здание может быть разделено на несколько коротких коридорных зданий, каждое со своими собственными вертикальными коммуникациями, то при этом возможность устройства квартир с двухсторонней ориентацией значительно увеличивается.

Схема Ж. Большинство квартир (шесть из восьми) ориентировано на благоприятную сторону. Ритм прекрасный. Благодаря тому, что для каждой секции многосекционного здания требуется устройство двух путей эвакуации (обычно используются две лестницы в одном пролете), двух лифтов, мусоропровода, электропроводок и короба вентиляций коридора, эта схема дорога в строительстве. Для зданий средней этажности с гидравлическими лифтами она может быть дешевле. В этом случае каждая секция может обслуживаться одним лифтом, так как гидравлические подъемники требуют меньше обслуживания и надежнее в эксплуатации; когда же они все-таки ломаются, подняться на верхний, пятый-шестой этаж в исключительных случаях еще можно, чего нельзя сказать о многоэтажных зданиях.

В главе, посвященной противопожарным мероприятиям, разъяснено, что новые противопожарные нормы для многоэтажных домов предписывают замену двух совмещенных в одном пролете лестниц двумя независимыми лестницами.

2 — двухкомнатная квартира; 3 — трехкомнатная квартира; 4 — четырехкомнатная квартира

Схема 3. Число вертикальных коммуникаций уменьшается без изменения количества квартир, имеющих благоприятную ориентацию. Ритм элементов фасада остается достаточно хорошим. Вертикальных коммуникаций все же больше, чем при коридорной схеме. И для того же набора квартир той же площади требуется большая площадь пола этажа (990 м2). Важно иметь в виду, что хотя и площадь, и стоимость возрастают, вместе с этим увеличивается коэффициент эффективности использования площади, так как исключается длинный коридор. В коридорном доме с торцовыми квартирами, имеющими двухстороннюю ориентацию, площадь внеквартирных коммуникаций составляет 102 м2 (11%), а в секционном — 84 м2 (8,5%).

Концентрация всех вертикальных коммуникаций в одном месте ведет к тому, что такой узел занимает слишком большую площадь, которую уже нельзя получить за счет займа от двух смежных квартир. В связи с этим части квартир или целиком квартиры могут выступать из стандартной ширины здания. Решение узла коммуникаций зависит от количества обслуживаемых им квартир.

То обстоятельство, что секционное здание состоит из изолированных секций, способствует появлению архитектурных форм, которых трудно добиться при коридорном построении. Независимость секций при определенных условиях участка строительства может быть легко использована для целого ряда приемов, хотя бы простым сдвигом объемов секций по общей стене. Сходный прием в домах коридорного типа, используемый для сокращения длины коридора и излома объема здания, требует увеличения длины здания для решения излома коридора на участке сдвига.

СЕКЦИОННЫЙ ЖИЛОЙ ДОМ – это.

.. Что такое СЕКЦИОННЫЙ ЖИЛОЙ ДОМ?

СЕКЦИОННЫЙ ЖИЛОЙ ДОМ

один из распространённых типов совр. жилого дома (см. рис.). Объёмно-планировочный элемент дома – секция (поэтажно повторяющаяся группа квартир, объединённых вокруг лестнично-лифтовых коммуникаций).

Секционный жилой дом

Большой энциклопедический политехнический словарь. 2004.

СЕКЦИОННАЯ ПЕЧЬ
СЕЛЕВОЙ ПОТОК

Смотреть что такое “СЕКЦИОННЫЙ ЖИЛОЙ ДОМ” в других словарях:

секционный дом — строит. жилой дом, комплектуемый из жилых секций. Под жилой секцией понимается группа жилых ячеек (квартир), повторяющаяся поэтажно, объединенная единой вертикальной коммуникационной связью лестничной клеткой, лифтом. Число ячеек на одном этаже… … Универсальный дополнительный практический толковый словарь И. Мостицкого
Национальная жилищная корпорация — Холдинг «Национальная Жилищная Корпорация» Год основания 2004 Ключевые фигуры Тип ОАО Расположение … Википедия
Национальная Жилищная Корпорация — Холдинг «Национальная Жилищная Корпорация» Тип ОАО Год основания 2004 … Википедия
Советская улица (Балашиха) — У этого термина существуют и другие значения, см. Советская улица. Советская улица Балашиха … Википедия
Вигдергауз, Павел Исаакович — Павел Исаакович Вигдергауз Основные сведения Гражданство … Википедия
Вигдергауз П. И. — Павел Исаакович Вигдергауз архитектор, лауреат Государственной премии СССР. Родился 7 сентября 1925 года в городе Артёмовск Донецкой области в семье журналиста. Так как отец работал в разных городах Донецкой и Луганской областей, то и семья… … Википедия
Вигдергауз, Павел — Павел Исаакович Вигдергауз архитектор, лауреат Государственной премии СССР. Родился 7 сентября 1925 года в городе Артёмовск Донецкой области в семье журналиста. Так как отец работал в разных городах Донецкой и Луганской областей, то и семья… … Википедия
Вигдергауз — Вигдергауз, Павел Исаакович Павел Исаакович Вигдергауз архитектор, лауреат Государственной премии СССР. Родился 7 сентября 1925 года в городе Артёмовск Донецкой области в семье журналиста. Так как отец работал в разных городах Донецкой … Википедия
Вигдергауз П. — Павел Исаакович Вигдергауз архитектор, лауреат Государственной премии СССР. Родился 7 сентября 1925 года в городе Артёмовск Донецкой области в семье журналиста. Так как отец работал в разных городах Донецкой и Луганской областей, то и семья… … Википедия
Вигдергауз Павел — Павел Исаакович Вигдергауз архитектор, лауреат Государственной премии СССР. Родился 7 сентября 1925 года в городе Артёмовск Донецкой области в семье журналиста. Так как отец работал в разных городах Донецкой и Луганской областей, то и семья… … Википедия

1.

3.3 Жилые дома секционного типа. Лекция

Секционные дома составляют около 80% всего объема жилищного строительства. В таких домах группы квартир размещены поэтажно, причем, каждая квартира имеет выход непосредственно на лестничную площадку или лифтовый холл.

Различают одно- и многосекционные дома. Односекционные менее экономичны, но создают лучшие, чем многосекционные дома, возможности для более удобного их размещения в системе городской застройки и разнообразных архитектурных решений.

Проектирование многосекционных жилых домов ведётся на основе блок- секций, которые представляют собой автономные части жилых домов. Для создания разнообразных архитектурно- композиционных решений жилой застройки разработаны различные серии блок- секций, на основе которых можно проектировать здания разной этажности, конфигурации в плане, с разным составом квартир.

При создании проектов блок – секций соблюдают модульную координационную систему разбивочных осей: 3 м и 6 м (300 и 600 мм), причём, в каждой секции число модульных размеров минимальное.

Жилые секции должны удовлетворять всему комплексу санитарных. противопожарных и градостроительных требований. С учётом санитарно- гигиенических требований секции бывают двух типов: широтные и меридиональные. В широтных (продольная ось имеет направление В-3) окна ориентированы на секторы Ю,ЮВ, ЮЗ и С. СВ, С3. Общее число квартир -3 – 4 с обшей площадью до 250 м².

1 – квартиры с односторонней.

2- квартиры с двухсторонней ориентацией.

Рис.5

В северных районах сквозное проветривание не обязательно, поэтому одно-, двухкомнатные квартиры могут иметь одностороннюю ориентацию на благоприятный сектор, в 3 климатическом районе допустимо проветривание через лестничную клетку, поэтому также одно-, двухкомнатные квартиры могут иметь одностороннюю ориентацию, а все остальные- двухстороннюю: в 4-ом климатическом районе сквозное проветривание обязательно, поэтому на этаже в одной секции размещают не более двух квартир (3 .

. 5 комнатные с общей площадью до 180 м²) Широтные секции могут быть использованы и как меридиональные.

Меридиональные секции предназначены для жилых домов, ориентированных продольной осью в направлении СЮ, а окнами – на В , ЮВ, С В и 3, ЮЗ, СЗ, что удовлетворяет требованиям к инсоляции квартир. В северных районах, где сквозное проветривание необязательно, что позволяет размешать в секции от 4 до 8 квартир с обшей площадью до 400 м².

В других климатических районах требования к сквозному проветриванию исключает одностороннюю ориентацию квартир (кроме квартир, проветриваемых через лестничную клетку в 3 климатическом районе).

Разработаны различные серии блок – секций с учетом климатических условий , на основе которых проектируют многосекционные здания. Серия включает в себя секции различной формы в плане: прямоугольную, крестообразную, Г-образную и другие. См. Рис 6

Рис. 6

Односекционные (точечные) жилые лома по своей объемно – планировочной структуре могут быть компактные с поэтажным размещением 4-6 квартир непосредственно вокруг лестничного – лифтового узла и усложненной конфигурации с использованием поэтажных коридоров и размещением на этаже oт 4 до 12 квартир (общая площадь до 600 м²).

В точечных домах компактной формы все квартиры имеют угловое проветривание и необходимые условия для инсоляции при любой ориентации здания. Общая площадь квартир на этаже до 300 м

В домах усложненной конфигурации проветривание части квартир осуществляется через коридоры, которые должны иметь естественное освещение. Ориентация таких домов должна быть меридиональной.

7А – Жилой дом точечного типа компактной формы

7Б-Точечный дом сложной формы в плане

Рис.7 Односекционные (точечные) жилые дома

Вертикальные коммуникации.

Лестницы предназначены для сообщения между помещениями, расположенными на разных уровнях, а также для осуществления аварийной эвакуации. Различают лестницы основного назначения, пожарные и аварийные. Лестницы основного назначения размещают, как правило, в лестничных клетках. В жилых домах высотой >= 10 этажей предусматривают незадымляемые лестничные клетки. Незадымляемость обеспечивают переходы через открытое пространство или подпор воздуха и самозакрывающиеся двери. Из лестничной клетки устраивают выход на чердак или крышу для перехода в соседнюю лестничную клетку Рис.8.

Рис 8 Вертикальный коммуникационный узел

Для сообщения между этажами кроме лестниц могут быть использованы пандусы – наклонные плоскости.

Здания высотой более 5 этажей должны быть оборудованы лифтами, количество которых зависит от этажности, типа здания. Лифты представляют собой кабины, подвешенные на сильных тросах и перемещаемые внутри несгораемых шахт по вертикальным направляющим. Различают лифты грузовые и пассажирские (грузоподъёмность 320 и 50 кг) Т.к. грузовые лифты жилых зданий используются для перевозки людей, их называют грузопассажирскими (грузоподъёмностью -500кг) лифтовая шахта.

1–лифтовая шахта

2 – противовес

3 – лифтовая кабина

Рис.9 пассажирский лифт

Лекция 6

Секционные дома малой и средней этажности

1. Секционные дома малой и средней этажности

• Наиболее распространенный тип
многоквартирных жилых зданий.
• Приемлемы в любом климатическом
районе
• Наиболее экономичны в строительстве

2. Особенностью объемно – планировочной структуры секционного дома

является
– Наличие одного коммуникационного узла
(вход, тамбур, лестничная клетка) на группу
квартир, входящую в состав секции.

3. Жилая секция

• Представляет собой ячейку, состоящую из
нескольких квартир, расположенных вокруг
лестничной клетки.

• По месту расположения в плане здания
секции подразделяют на рядовые,
торцовые, угловые поворотные, секциивставки.
• Количество квартир в секции – от двух до
восьми.

4. Рядовые секции

• Составляют основу плана
многосекционного жилого дома.
• Они имеют прямоугольную в плане форму
и две наружные стены

5. Примеры планировок секций для домов малой и средней этажности

Двухквартирные секции
-двусторонняя ориентация квартир
-сквозное проветривание
-Свободная ориентация дома в застройке
-Не экономично
-Применяются в южных районах

6. Четырехквартирная рядовая секция

7. Торцевые секции

• Располагаются в торцах дома
• Имеют три наружные стены, что
обеспечивает повышенную инсоляцию и
проветривание.
• Санузлы в торцевых секциях нельзя
размещать у наружных стен

8. Торцевая секция

9. Поворотные секции

Могут иметь различные
конфигурации и
применяться для поворотов
под различными углами,
сдвигов и создания
криволинейных очертаний
в плане дома.

10. Секции, разработанные специально для узла примыкания двух корпусов (секции – вставки): а — с лестницей по главному фасаду; б —

то же, со двора

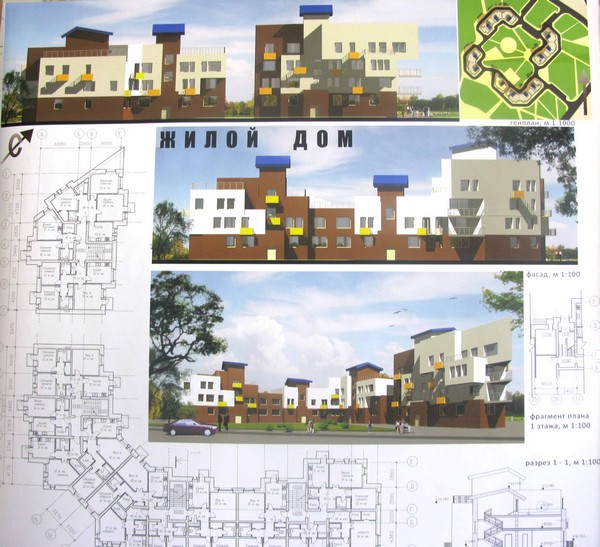

11. Примеры планировочных решений многосекционных жилых домов

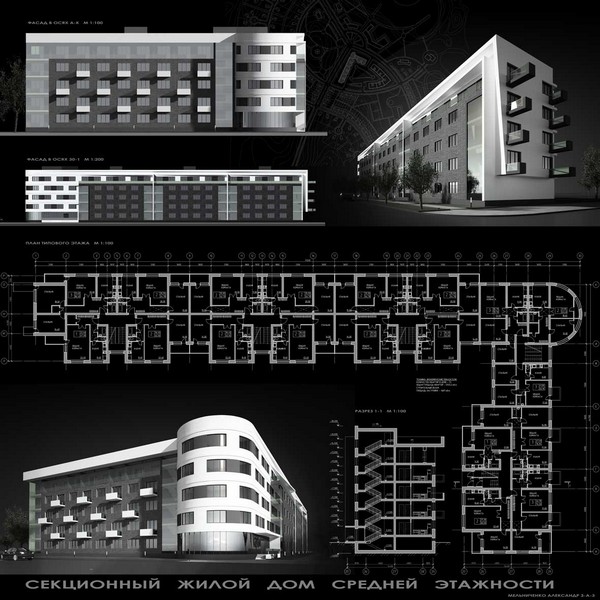

12. Секционный дом

Квартал малоэтажной
секционной блокированной
застройки г. Череповца
2-4 этажный
крестообразный
односекционный
дом
многосторонней
блокировки

17. Решение входа в жилой дом без лифта

• Вход в жилой дом секционной структуры
осуществляется через лестничную клетку
или вестибюль, размещаемый рядом.
• В I, II и III климатических поясах при входе
на л.к. необходимо устройство тамбура
глубиной не менее 1.2м, двери которого
должны открываться наружу.

18. Варианты решения входов в многоквартирные жилые дома

а – непосредственно
через лестничную клетку;

19. б – через вестибюль, расположенный перед лестницей и имеющий сквозной проход;

в – через вестибюль,
расположенный рядом
с лестницей;
1 – почтовые ящики;
2 – вестибюль;
3 – колясочная
-Число подъемов в одном марше д.

б.
Не менее 3 и не более 18.
-Наименьшая ширина лестницы- 1.05м
-Ширина лестничной площадки –
не менее ширины марша
и не менее 1.2м
3
2
• Лестничные клетки должны иметь
естественное освещение через окна в
наружных стенах
• В 2х и 3х этажных домах I и II степеней
огнестойкости допускается проектировать
освещение естественным светом через
световые фонари в покрытиях размерами
не менее 1.5х2.5м, при этом необходимо
делать просвет между маршами не менее
0.7м.

22. Расположение лестницы в центре плана. Возможные планировочные решения

24. Расположение лестницы в центре плана.

25. Размещение мусоропровода в лестничной клетке при различной организации входа в здание

а, б – первый этаж; в – типовой этаж

26. Подсчет технико-экономических показателей.

1. Площадь застройки здания определяется как
площадь горизонтального сечения по внешнему
обводу здания на уровне цоколя, включая
выступающие части (крыльца, площадки входов).

2. Площадь жилого здания – сумма площадей этажей
здания, измеренных в пределах внутренних
поверхностей наружных стен, а также площадей
балконов и лоджий.
Площадь лестничных клеток, лифтовых и других шахт
включается в площадь этажа с учетом их площадей в
уровне данного этажа.
Площадь чердаков и хозяйственного подполья в
площадь здания не включается.
3. Общая площадь квартир жилых зданий определяется как
сумма общих площадей квартир этих зданий.
Общая площадь квартиры – сумма площадей жилых и
подсобных помещений + площади лоджий с понижающим
коэффициентом – 0.5, балконов и террас – 0.3, веранд и
холодных кладовых – 0.1.
Площадь помещений следует определять по их размерам,
измеряемым между отделанными поверхностями стен и
перегородок на уровне пола (без учета плинтусов).
4. Строительный объем жилого здания – сумма
строительного объема выше отметки 0.000
(надземная часть) и ниже этой отметки (подземная
часть).

Строительный объем здания определяется в
пределах ограничивающих поверхностей с
включением ограждающих конструкций, световых
фонарей и др., начиная с отметки чистого пола
каждой из частей здания, без учета выступающих
архитектурных деталей и конструктивных
элементов, балконов, портиков, террас.

Проекты

Многоквартирные жилые дома по адресу ул. Сызранова, 23-1 в г. Таганроге

Производственно-складская база с автомойкой

Выставочный салон по пр. Кировскому, 86/178 в г.Ростове-на-Дону

Торговый павильон на территории рынка «Классик» в г.Ростове-на-Дону

8-9 этажный жилой дом «Русское поле»

5-ти этажный жилой дом со встроенными помещениями. Вятская 39/3

Многоэтажный жилой дом пр. Кировский, 69

Реконструкция незавершенного строительством объекта в 3-х этажный торгово-офисный центр, пер. Днепровский, 108Б г. Ростов-на-Дону

Многоэтажный 2-х секционный жилой дом с подземной автостоянкой и встроенными помещениями по ул.

Садовой, 1 А в г. Аксае

10-этажный жилой дом со встроенными помещениями общественного назначения по ул. Леваневского, 35, 33/10 г. Ростова-на-Дону

Многоэтажный жилой дом со встроенными нежилыми помещениями по ул. 1-я Котельная, 71 в г. Таганроге

Четырехэтажное жилое здание со встроенными помещениями общественного назначения в подвале по Мариупольскому шоссе, 11-а в г. Таганроге

Многоуровневая наземная автостоянка открытого типа по адресу г. Ростов-на-Дону, ул. Скачкова, 52, корпус 8

Многоквартирные жилые дома с помещениями общественного назначения по ул. Евдокимова, в г. Ростове-на-Дону

Гостинично-развлекательный комплекс «Дон Парк» в г. Батайск, шоссе Восточное, 7/3

Комплекс многоэтажных жилых домов со встроено-пристроенными нежилыми помещениями, подземной автостоянкой, гостиницей и теплицей по ул. Ленина 243-245 в г. Ростове-на-Дону

3-х этажное здание консультативного медицинского центра, по адресу: ул.

Варфоломеева, 175, в г. Ростове-на-Дону

Цех по производству металлоконструкций. ОАО «ПромТяжМаш». Николаевское шоссе 10-П

Многоквартирный жилой дом со встроенными коммерческими помещениями на Петровской площади 12 в г. Азове Ростовской област

Трехсекционный многоквартирный жилой дом с помещениями общественного назначения и отдельно стоящей одноуровневой надземной автостоянкой открытого типа по адресу: Ростовская область, г. Аксай, ул. Мира, 1-а

Жилой комплекс «Новый город» по ул. Горсоветской, 57 в г. Ростове-на-Дону. 1-й этап строительства. 15-ти этажный жилой дом

Гостиница «IBIS» с подземной автостоянкой по адресу: г. Ростов-на-Дону, пр. Ворошиловский, 42/159

Строительство новой ТП-6/0,4 кВ, строительство двух КЛ-6 кВ от РП-6 кВ от ПС-110/35/6 кВ «Т-13» до новой ТП-6/0,4 кВ (УКС г. Таганрога)

Строительство КЛ-6 кВ от РП-6 кВ от ПС-110/35/6 кВ «Т-13» до новой ТП-6/0,4 кВ (ООО МП «СОЮЗстрой»)

Многоквартирные жилые дома по адресу ул.

Сызранова, 22 в г. Таганроге

Строительство 21 этажного каркасно-монолитного жилого дома с подземной автопарковкой по адресу: г. Ростов-на-Дону, ул. Искусственная, 29

Капитальный ремонт здания государственного учреждения здравоохранения Ростовской области «Дом ребенка специализированный с органическим поражением центральной нервной системы, в том числе детскими церебральными параличами, без нарушения психики №3», г. Ростова-на-Дону» в рамках реализации Постановления Администрации Ростовской области от 29 октября 2009 г. №560 «Об областной долгосрочной целевой программе «Развитие здравоохранения Ростовской области на 2010-2014 годы»

Многоквартирные жилые дома по адресу ул. Сызранова, 23-1 в г. Таганроге

Многоквартирный жилой дом с подземной автостоянкой по ул. Чехова, 128 в г. Таганроге

Воссоздание (реконструкция) объекта культурного наследия «Многоэтажный жилой дом с магазинами, сер.XIX-сер.XX в.в.

» с сохранением исторического облика северного и западного фасадов и приспособлению его для современного использования под торгово-офисное назначение по адресу: г. Ростов-на-Дону, ул. Б. Садовая, 162/70, пер. Крепостной

Реконструкция помещения №VII в здании ресторана. Адрес: Ростовская обл., г. Волгодонск, квартал В-5, пр. Курчатова, 47.

Многоэтажный многоквартирный жилой дом со встроенными помещениями общественного назначения и подземной автостоянкой по адресу: г. Ростов-на-Дону, ул. Свердловская, 69

Многоквартирный жилой дом с помещениями общественного назначения и автостоянкой по адресу: г. Ростов-на-Дону, ул. Береговая, 19/2

Проектно-изыскательская документация по технологическому присоединению новой ТП(РТП) 10/0.4 кВ для электроснабжения ВРУ 0.4 кВ объектов ООО СК «10-ГПЗ» по адресу: РО, г. Ростов-на-Дону, ул. Таганрогская, 132/2, для нужд филиала «Южный» ОАО «Оборонэнерго». КЛ-10кВ и ТР(РТП) 10/0,4 кВ.

Многоквартирный 2-х секционный жилой дом по ул.

Энтузиастов, 41 в г. Волгодонске Ростовской области

Многоэтажный жилой дом, подземная автостоянка, гостиница и спортивно-оздоровительный комплекс по адресу: Ростовская обл., г. Таганрог, ул. Инструментальная, 23-2. I этап «Строительство жилой зоны»

7-ми этажное административное здание со встроенной подземной автостоянкой

Многоквартирные жилые дома по адресу ул. Сызранова, 23-1, 23-а в г. Таганроге

Комплекс жилых домов с объектами социально-бытового назначения «Северная звезда» (пятно 25, 26) по ул. Северная звезда, 2 в г. Батайске (2-й этап строительства)

Комплекс жилых домов с объектами социально-бытового назначения «Северная звезда» (пятно 25, 26) по ул. Северная звезда, 2 в г. Батайске (2-й этап строительства). Центр дополнительного образования детей.

Строительство универсального магазина по адресу: Ростовская область, г.

Ростов-на-Дону, Октябрьский район, садоводческое товарищество Восход-2

Комплекс жилых домов с объектами социально-бытового назначения «Северная звезда» (пятно 25, 26) по ул. Северная звезда, 2 в г. Батайске (2-й этап строительства). Центр дошкольного развития.

Измененная проектная документация 3-х этажного тридцатиквартирного жилого дома по ул. Комсомольская, 79 в г. Батайске, в части устройства мансардного этажа 10

Многоэтажный жилой дом с объектами общественного назначения и автостоянкой по ул. Тельмана, 106-114, ул. Города Волос, 103-117 в г. Ростове-на-Дону

Строительство жилого дома со встроенно-пристроенными помещениями общественного назначения и подземной автостоянкой по адресу: г. Ростов-на-Дону, ул. Береговая, д.33/4

Пятиэтажный жилой дом с офисными помещениями. Адрес: г. Ростов-на-Дону, ул. Вселенной 4,2/1

Выставочный центр с офисными помещениями по ул. Социалистическая, 145 в г.

Ростове-на-Дону

Гостиница «IBIS» с подземной автостоянкой по адресу: г. Ростов-на-Дону, пр. Ворошиловский, 42/159

Реконструкция 3-х этажного административного здания по адресу: пер. Итальянский, 106, г. Таганрог

Многоэтажные жилые дома со встроенными помещениями общественного назначения на базе блок-секций Р-Н-Д г. Ростов-на-Дону жилой район «Левенцовский» микрорайон №6

Реконструкция нежилого здания по адресу: ул. Социалистическая №134а в г. Ростове-на-Дону

Многоквартирные жилые дома с помещениями общественного назначения по ул. Евдокимова, в г. Ростове-на-Дону

Реконструкция производственного здания цеха (корпус сырцеха) и сооружений под производство пищевой упаковки из полимерных материалов, расположенных на участке площадью 65000 кв.м. в сл. Красюковская, ул. Стадионная, 1А

Реконструкция корпуса УЛК №7 ДГТУ, по адресу г. Ростов-на-Дону, пл. Гагарина, 1

Многоквартирный жилой дом с офисными помещениями и подземной автостоянкой по адресу: город Ростов-на-Дону, ул.

Мечникова, 39Б

Капитальный ремонт здания корпуса Г Тацинского филиала ГБУ РО ПНД

Многоуровневая автостоянка со встроенными помещениями общественного назначения по ул. Евдокимова 102б (корректировка)

Реконструкция входного узла для нежилых помещений литера «А» и «Б» по адресу ул. Большая Садовая, 19

Цех по производству металлоконструкций. ОАО «ПромТяжМаш». Николаевское шоссе 10-П

Жилой комплекс «Новый город» по ул. Горсоветской, 57 в г. Ростове-на-Дону. 2-й этап строительства

16-ти этажный жилой дом со встроенными помещениями общественного назначения и подземной автостоянкой. Адрес: г. Аксай, ул. Платова, 101а

Многоквартирные жилые дома по адресу ул. Сызранова, 22 в г. Таганроге. Многоквартирный жилой дом с помещениями общественного назначения. II этап строительства

Здание общественного назначения по пр. Космонавтов, 2е в г. Ростове-на-Дону (офисное здание)

Гостиница по пр.

Богатяновский спуск, 31 в г. Ростове-на-Дону

Многоэтажный жилой дом с объектами общественного назначения и автостоянкой по пр. Чехова, 63, 65, 67 ул. М. Горького, 154а в г. Ростове-на-Дону. Второй этап строительства.

Здание мойки техники ЦТТ и СТ. Строительство

Жилой комплекс «Яблоневый сад» расположенный на поле №45 АО «Аксайское» в Аксайском районе г.п. Ростовской области. 1-я очередь строительства. 1-ый пусковой комплекс. Жилой дом.

Жилой дом со встроенно-пристроенными помещениями общественного назначения и подземной автостоянкой по пр. Буденновскому, 77/117 в г. Ростове-на-Дону

Офисное здание со встроенной подземной автостоянкой. Г. Ростов-на-Дону, ул. Чудная, 14.

Картофелехранилище с цехом товарной обработки в Семикаракорском районе Ростовской области

Многофункциональный торговый комплекс по адресу: г. Ростов-на-Дону, Ворошиловский район, ул. Омская, 2д, на земельном участке с кадастровым номером 61:44:0011001:217

Многоэтажная жилая застройка в границах: ул.

26 линия-пер. Кривошлыковский, ул. Лекальная — пр. Шолохова в г. Ростове-на-Дону. Жилой дом со встроенными помещениями общественного назначения

Торговый центр по ул. Ростовская 1, г. Белая Калитва, Ростовской области

Универсальный магазин, расположенный по адресу РО, Азовский район, г. Азов, ул. Маяковского, 77а

Строительство кабельных линий и РП (РТП) 10 кВ, предназначенных для электроснабжения ТП 10/0,4 кВ жилых домов (со встроенными нежилыми помещениями) Заказчика, расположенных по адресу: Ростовская область, г. Ростов-на-Дону, Советский район, жилой район «Левенцовский», микрорайон №5, кадастровый №61:44:0073012:55 и Ростовская область, г. Ростов-на-Дону, Советский район, жилой район «Левенцовский», микрорайон №6, кадастровый №61:44:0073012:48

Реконструкция зернового терминала ООО «Промэкспедиция».

Терминал по приему и хранению зерна вместимостью 30000 тонн с отгрузкой на водный транспорт в г. Азове

26- этажный 2-х секционный жилой дом застройки по ул. Магнитогорская, 1/1 в г. Ростове-на-Дону. I-й этап строительства

Строительство зоновой ВОЛС на участке «11-З-Юг-61-Муфта М4 магистрального кабеля «Волгоград — Тихорецк»-»Пролетарск» РО 2581202

Строительство зоновой ВОЛС «13-З-Юг-61-Зерноград Большая Таловая» РО 2683657

Строительство зоновой ВОЛС «13-З-Юг-61-Зимовники — Краснокрепостной» РО 2686742

Многоквартирный жилой дом по пер. Дунаевского в г. Ростове-на-Дону. Жилой комплекс «Симфония». 1-й этап.

Многоэтажный жилой дом по ул. Комсомольской, 8/14 в г. Ростове-на-Дону

Жилой дом со встроенными помещениями общественного назначения и подземной автостоянкой по пер. Соборный, 69 в г. Ростове-на-Дону

Корректировка проекта 3-х этажного двухсекционного многоквартирного жилого дома под 5-ти этажный двухсекционный многоквартирный жилой дом по адресу: г.

Ростов-на-Дону, пер. 2-й Атмосферный, 8

Многоквартирный жилой дом со встроенными помещениями общественного назначения и подземной автостоянкой по ул. Малюгиной, 228 в г. Ростове-на-Дону

Многоквартирный жилой дом со встроенными помещениями, г. Батайск, Северный массив, участок 2/8

Техническое перевооружение сети газораспределения с целью газификации жилого дома расположенного по адресу: пер. Крепостной,14, Кировский район, г. Ростов-на-Дону»

Офисное здание со встроенной подземной автостоянкой по адресу г. Ростов-на-Дону, ул. Чудная, 14

Жилой дом со встроенно-пристроенными помещениями общественного назначения и подземной автостоянкой по пер.Соборный,69 в г. Ростов-на-Дону

21-этажный многоквартирный жилой дом башенного типа со встроенными помещениями общественного назначения на базе изделий Р-н-Д г.Ростов-на-Дону, жилой район «Левенцовский», микрорайон № 5, корпус 5-17.1

21-этажный многоквартирный жилой дом башенного типа со встроенными помещениями общественного назначения на базе изделий Р-н-Д г.

Ростов-на-Дону, жилой район «Левенцовский», микрорайон № 5, корпус 5-17.2

Комплексный социальный центр по адресу: г. Ростов-на-Дону, ул. Вагулевского, район жилого дома №44 (КН 61:44:0061769:48)). Этап №2»

Многоквартирный жилой дом со встроенными помещениями общественного назначения на базе блок-секций РБТА-ДСК-7 г. Ростов-на-Дону, жилой район «Левенцовский», микрорайон № 5, Советский район, корпус 5-1.1

Причальный комплекс и берегоукрепление по адресу: Ростовская область, ст.Ольгинская, ул.Левобережная,17А

Многоэтажные жилые дома с объектами общественного назначения и подземной автостоянкой по бульвару Комарова, 12/1 в V МКР СЖР в г. Ростове-на-Дону (4 -я очередь строительства)

11 этажный жилой дом со встроенными нежилыми помещениями по ул.

Вятская, 39/3 в г. Ростове-на-Дону

Многоквартирный жилой дом по пер. Дунаевского в г. Ростове-на-Дону. Жилой комплекс «Симфония». 1-й этап строительства

Капитальный ремонт секции №2 5-ти этажного жилого дома по пр. Ленинского Комсомола, 2-б в г. Шахты, Ростовской области

Реконструкция здания гостиницы с улучшенными номерами для временного проживания семей под четырёх этажный жилой дом со встроенными помещениями общественного назначения в цокольном этаже по Мариупольскому шоссе,11-а в г. Таганроге

Строительство зоновой ВОЛС «13-З-Юг-61-Журавка-М4Дон» РО 2683654

Капитальный ремонт помещений здания МБУЗ КДЦ «Здоровье», расположенного по ул. Советская, 47/1, лит. А, Б в г. Ростове-на-Дону

Капитальный ремонт помещений здания МБУЗ КДЦ «Здоровье», расположенного по ул. Волкова,12/11, лит. А в г. Ростове-на-Дону

Капитальный ремонт помещений здания МБУЗ КДЦ «Здоровье», расположенного по ул.

Ленина,68, лит. А в г. Ростове-на-Дону

Многоэтажный жилой дом со встроенно-пристроенными помещениями общественного назначения и подземной автостоянкой по ул. Сержантова-ул.1-я Конная Армия в г.Ростове-на-Дону. 2-й этап строительства

Строительство зоновой ВОЛС «13-З-Юг-61 — Большие Салы- М4Дон» РО 2683653

Строительство орошаемого участка в ООО «Новоселовское» Мартыновского района Ростовской области

Техническое перевооружение орошаемого участка в ЗАО «Нива» Веселовского района Ростовской области на площади 193,02 га

Техническое перевооружение орошаемого участка в СПК колхозе «Прогресс» Неклиновского района, Ростовской области на площади 55 га

Техническое перевооружение орошаемого участка ООО «Рассвет» Куйбышевского района, Ростовской области на площади 93 га

«Жилой комплекс «Яблоневый сад», расположенный на поле №45 АО «Аксайское» в Аксайском г.п. Ростовской области» — 1 –й этап.

Жилой дом.

Техническое перевооружение орошаемого участка у ИП Анастасиадис Д. Я. Семикаракорского района Ростовской области на площади 70 га

Техническое перевооружение оросительной системы ООО «Агрофирма «Красный Сад» Азовского района, Ростовской области

Техническое перевооружение орошаемого участка в ЗАО «Шахаевское» Веселовского района Ростовской области

Техническое перевооружение орошаемого участка в ОАО «Малоорловское» Мартыновского района Ростовской области

Универсальный магазин, расположенный по адресу: Ростовская область, г. Азов, пер. Маяковского, 77а

Техническое перевооружение орошаемого участка ООО «Энергия» Пролетарского района, Ростовской области

Техническое перевооружение оросительной системы ООО «Победа» Багаевского района, Ростовской области

Офисное здание со встроенной автостоянкой по ул.

Закруткина, 1/2 в г. Ростове-на-Дону. Реконструкция

Торговый центр по ул. Ростовская 1, г. Белая Калитва, Ростовской области» в связи с получением заключения экспертизы промышленной безопасности по подразделу проектной документации «Система газоснабжения»

9-ти этажный жилой дом со встроенными помещениями общественного назначения и подземной автостоянкой», расположенный по адресу: г.Ростов-на-Дону, ул.Димитрова,34

Капитальный ремонт здания Дома культуры в с. Кулешовка Азовского района, Ростовской области в части выполнения мероприятий по обеспечению доступа инвалидов

Административно-бытовой корпус ЛПДС «Хадыженская». Строительство

Техническое перевооружение оросительной системы ООО «Рассвет» Куйбышевского района, Ростовской области на площади 85 га.

«Строительство зоновой ВОЛС на участке «12-23-ЮГ-Ленинградская-Новоминская» РО 2575937

Производственное здание с блоками основного и вспомогательного оборудования и трансформаторной подстанцией», расположенных по адресу: Ростовская область, Тацинский район, пос.

Жирнов, производственная территория ООО «Рускальк»

17-ти этажный жилой дом с двухуровневой стоянкой и встроенными нежилыми помещениями по адресу: г.Каменск-Шахтинский РО, ул.Гагарина,57

Многоэтажная жилая застройка в границах: ул.26-я линия – пер. Кривошлыковский, ул. Лекальная — пр. Шолохова. Жилой дом со встроенными помещениями общественного назначения, позиция 1. 1-й этап строительства

Проект организации строительства» по объекту: «Многоэтажная жилая застройка в границах: ул.26-я линия – пер. Кривошлыковский, ул. Лекальная — пр. Шолохова. Жилой дом позиция 2. 2-й этап строительства

проектная документация раздела «Проект организации строительства» по объекту: «Многоэтажная жилая застройка в границах: ул.26-я линия – пер. Кривошлыковский, ул. Лекальная — пр. Шолохова. Жилой дом позиция 3. 3-й этап строительства»

Многоэтажная жилая застройка в границах: ул.26-я линия – пер. Кривошлыковский, ул. Лекальная — пр.

Шолохова. Жилой дом со встроенными помещениями общественного назначения, позиция 4

Строительство зоновой ВОЛС «13-З-Юг-30-Астрахань-Камызяк» РО 2673850

Строительство ВОЛС в г. Крымск и г. Абинск в интересах ОАО «Мобильные ТелеСистемы»

Многоквартирные жилые дома, расположенные по адресу: Краснодарский край, Северский район, пгт.Черноморский, ул.

Комсомольская,2 . Жилой дом литер 1,2

Многоквартирные жилые дома с объектами общественного назначения (п.5-2.1, 5-2.2) на базе блок-секций РБТА-ДСК-7 г. Ростов-на-Дону, жилой район «Левенцовский», микрорайон № 5, Советский р-н. Многоквартирный жилой дом с объектами общественного назначения, корп. 5-2.2 (2 этап строительства)

10-ти этажный жилой комплекс со встроено-пристроенными помещениями общественного назначения и подземной автостоянкой по адресу: г. Ростов-на-Дону, ул. Портовая, 263/76

Многоквартирный жилой дом со встроено-пристроенными помещениями общественного назначения и подземной автостоянкой по адресу: г. Ростов-на-Дону, ул.

Селиванова, 68

Многоквартирный жилой дом, расположенный по адресу: ул. Севастопольская,5/14, г.Ростов-на-Дону

Торгово-развлекательный центр» по адресу: Ростовская область г. Волгодонск, ул. Энтузиастов, 2Д

Многоэтажный жилой дом с подземной автостоянкой и помещениями соцкультбыта по ул.Штахановского, 24/2 в г. Ростов-на-Дону

Техническое перевооружение орошаемого участка в ООО «Манитек» Семикаракорского района Ростовской области на площади 193 га

Внутриплощадочные инженерные сети и сооружения для объекта: «г. Ростов-на-Дону, жилой район «Левенцовский», микрорайон №5, Советский район»

16 этажный жилой дом со встроенными помещениями общественного назначения и подземной автостоянкой по адресу: ул. Платова,101а в г. Аксае Ростовской области

Реконструкция здания производственного корпуса с галереей извести, расположенного по адресу: Ростовская область, Тацинский район, пос.

Жирнов, ул. Советская, 32-в

Картофелехранилище вместимостью 3300 тонн, расположенное в Ростовской области Веселовского района, х.Маныч-Балабинка

Многоэтажный жилой дом с объектами общественного назначения по ул. Мира, 99 в г. Азове, Ростовской области

Жилой дом со встроенными офисными помещениями и подземной автостоянкой по ул. Седова, 14б в г. Ростове-на-Дону

Жилой дом со встроенно-пристроенными помещениями общественного назначения и подземной автостоянкой по г. Ростов-на-Дону, ул. Береговая,33/4. II этап

Здание общественного назначения по пр. Космонавтов, 2е в г. Ростове-на-Дону (офисное здание)

9-ти этажное здание специального профессионального образовательного учреждения со встроенной подземной автостоянкой по адресу: г. Ростов-на-Дону, ул. Малюгиной, 102/1

Новое строительство орошаемого участка в ОАО «Имени Калинина» Матвеево-Курганского района, Ростовской области на площади 150,7 га

Новое строительство орошаемого участка в ООО «Лека» Матвеево-Курганского района, Ростовской области на площади 57 га

Строительство зоновой ВОЛС «13-З-Юг-61-Таганрог-Покровское-М.

Курган» РО 2683664

Многоэтажный жилой дом со встроенно-пристроенными помещениями общественного назначения и подземной автостоянкой по ул. Сержантова-ул.1-я Конная Армия в г. Ростове-на-Дону. 2-й этап строительства

Многоэтажный жилой дом со встроенными помещениями общественного назначения и подземной автостоянкой по пр.Кировскому,79/236 в г. Ростове-на-Дону

50-ти квартирный жилой дом г. Гуково Ростовской области

Магазин-склад непродовольственных товаров, расположенный по адресу: Ростовская область, Аксайский район, п. Янтарный, ул. Индустриальная, 24

Строительство отводов от магистральной ВОЛС в «Краснодар-Ростов-на-Дону» Этап №1. Два отвода по (16ОВ) к башне ОАО «МТС» в ст. Выселки, район Птицефабрики

Строительство отводов от магистральной ВОЛС в «Краснодар-Ростов-на-Дону» Этап №3. Отвод ст. Павловская, башня ОАО «МТС»- ст. Павловская, РТПЦ (16ОВ)

Строительство отводов от магистральной ВОЛС в «Краснодар-Ростов-на-Дону» Этап №4.

Отвод к башне ОАО «МТС» в ст. Кущевская, пер. Совхозный, д.101ж

Строительство ВОЛС в г. Владикавказ в интересах ОАО «Мобильные ТелеСистемы»

Многоквартирные жилые дома с помещениями общественного назначения (п.п.5-17.1, 5-17.2) на базе изделий системы Р-н-Д г.Ростов-на-Дону, жилой район «Левенцовский», микрорайон № 5,Советский район» Многоквартирный жилой дом с помещениями общественного назначения, корп. 5-17.2 (2 этап строительства)

Строительство портала 110 кВ на участке ВЛ-110кВ ЧТЭЦ-Южный. Строительство кабельной линии 35 кВ на участке ВЛ-35кВ ЧТЭЦ-Вега» в г. Певек Чукотского АО

Многоквартирный жилой дом с помещениями общественного назначения, участок №10, по адресу: г. Ростов-на-Дону, Советский район, жилой район «Левенцовский», микрорайон № 6, (корпус 6-10)

Реконструкция ВЛ 110 кВ Гамма-Комсомольский» расположенная в Чаунском районе Чукотского АО

Торговый павильон на территории рынка «Классик» по адресу: ул.

Аксайская, 5 «Б» в г. Аксае Ростовской области

Реконструкция помещения с устройством входного узла с уровня тротуара со стороны пр.Стачки, расположенного по адресу: г.Ростов-на-Дону, пр.Стачки, 205,ком.34,34а,34б,32-33,35-36,37-38

Результаты инженерно-геофизических изысканий по сейсмическому микрорайонированию территории микрорайона №6 жилого района «Левенцовский» города Ростова-на-Дону

Результаты инженерно-геофизических изысканий по сейсмическому микрорайонированию территории микрорайона №5 жилого района «Левенцовский» города Ростова-на-Дону

Техническое перевооружение орошаемого участка в ЗАО «Нива» Веселовского района Ростовской области на площади 121 га

Реконструкция одноэтажного строения под трехэтажное офисное здание по адресу: проспект Шолохова, 195в, г. Ростов-на-Дону

Реконструкция многоквартирного 3-х этажного жилого дома, расположенного по адресу: г. Батайск, ул. Коваливского, 81, 83

Здание общественного назначения по адресу: ул.

Станиславского, 106-пер.Газетный, 28 в г.Ростове-на-Дону. Реконструкция

Складской комплекс по хранению овощей фруктов по адресу: Ростовская область, Октябрьский район, п. Интернациональный, ул. Майская,8

Десятиэтажный трёхсекционный жилой дом со встроенными помещениями в г. Ростов-на-Дону, ул.Дебальцевская,8а

Техническое перевооружение орошаемого участка на землях ИП Дорошенко Глава к(ф)х Азовского района Ростовской области

10-этажный жилой дом со встроенными помещениями общественного назначения по ул.Леваневского,35, 33/10 г.Ростов-на-Дону

Техническое перевооружение орошаемого участка в ООО «Комаровское» Мартыновского района Ростовской области на площади 460 га

Рыбоводный комплекс ценных видов промысловых рыб в г.Тырнауз Кабардино-Балкария. 1 этап строительства.

Многоквартирный жилой дом с помещениями общественного назначения, участок №20, по адресу: г. Ростов-на-Дону, Советский район, жилой район «Левенцовский», микрорайон № 6, (корпус 6-20)

Многоквартирный жилой дом с помещениями общественного назначения, участок №23, по адресу: г. Ростов-на-Дону, Советский район, жилой район «Левенцовский», микрорайон № 6, (корпус 6-23)

Многоквартирный жилой дом с помещениями общественного назначения и подземной автостоянкой в VI микрорайоне жилого района Левенцовский (пятно 6-1)

Многоквартирный жилой дом со встроенно-пристроенной автостоянкой по пер. Островского, 1а в г.Ростове-на-Дону

Торговый комплекс «Лента» по адресу: г. Таганрог, ул. 2-я Советская

Многоквартирный жилой дом со встроенно-пристроенной автостоянкой по пер. Островского, 1а в г. Ростове-на-Дону», (1-й этап строительства «Подпорные стенки ПС-1 ÷ ПС-5

Техническое перевооружение орошаемого участка ООО «Энергия» Пролетарского района, Ростовской области»

Многоквартирный жилой дом с помещениями общественного назначения и подземной автостоянкой в VI микрорайоне жилого района Левенцовский (пятно 6-2)

20-этажный 4-х секционный жилой дом со встроенными помещениями общественного назначения на базе блок-секций Р-н-Д г.

Ростов-на-Дону, жилой район «Левенцовский», мкр №6, Советский район, корпус 6-15

20 этажный 4-секционный жилой дом со встроенными помещениями общественного назначения на базе блок-секций Р-н-Д г. Ростов-на-Дону, жилой район «Левенцовский», мкр №6, Советский район, корпус 6-15

18-20-этажный 5-ти секционный жилой дом со встроенными помещениями общественного назначения на базе блок-секций Р-н-Д г. Ростов-на-Дону, жилой район «Левенцовский», микрорайон №6, Советский район, корпус 6-14

Проект реконструкции нежилых зданий (кадастровый номер: 61:46:0012401:280; 61:46:0012401:279), для создания производства по выпуску кондитерских изделий производительностью до 50 т/сутки на земельном участке по адресу: Ростовская область, г. Батайск, ул. Энгельса, 353 д

Многоэтажный жилой дом со встроенными помещениями общественного назначения и двухуровневой автостоянкой по адресу: г. Ростов-на-Дону, ул. Береговая, 6

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ “ЖИЛЫЕ ЗДАНИЯ.

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. СНиП 2.08.01-89″ (утв. Постановлением Госстроя СССР от 16.05.89 N 78) (ред. от 03.06.99) отменен/утратил силу Редакция от 03.06.1999 Подробная информация

Наименование документ	“ЖИЛЫЕ ЗДАНИЯ. СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. СНиП 2.08.01-89” (утв. Постановлением Госстроя СССР от 16.05.89 N 78) (ред. от 03.06.99)
Вид документа	постановление, нормы, правила
Принявший орган	госстрой ссср
Номер документа	78
Дата принятия	01.01.1970
Дата редакции	03.06.1999
Дата регистрации в Минюсте	01.01.1970
Статус	отменен/утратил силу
Публикация	В данном виде документ опубликован не был (в ред. от 16.05.89 – М: Минстрой России ГП ЦПП, 1995)
Навигатор	Примечания

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Балкон – выступающая из плоскости стены фасада огражденная площадка, служащая для отдыха в летнее время.

Блокированный жилой дом – здание квартирного типа, состоящее из двух и более квартир, каждая из которых имеет непосредственный выход на приквартирный участок.

Веранда – застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него.

Жилое здание секционного типа – здание, состоящее из одной или нескольких секций.

Жилое здание галерейного типа – здание, в котором квартиры (или комнаты общежитий) имеют выходы через общую галерею не менее чем на две лестницы.

Жилое здание коридорного типа – здание, в котором квартиры (или комнаты общежитий) имеют выходы через общий коридор не менее чем на две лестницы.

Жилая ячейка общежития – группа жилых комнат, объединенных подсобными помещениями общего пользования.

Лестнично-лифтовой узел – помещение, предназначенное для размещения вертикальных коммуникаций, – лестничной клетки и лифтов.

Лифтовой холл – помещение перед входами в лифты.

Лоджия – перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты.

Неблагоприятными условиями для проектирования балконов, лоджий и террас являются:

В I и II климатических районах – среднемесячная температура воздуха и среднемесячная скорость ветра в июле: ниже 4 град. С при любых скоростях ветра; 4-8 град. С и скорости ветра до 4 м/с; 8-12 град. С и скорости ветра 4-5 м/с; 12-16 град. С и скорости ветра более 5 м/с;

шум от транспортных магистралей или промышленных территорий 75 дБ и более на расстоянии 2 м от фасада жилого дома;

концентрация пыли в воздухе 1,5 мг/куб.м и более в течение 15 дней и более за три летних месяца.

Общая площадь квартиры – суммарная площадь жилых и подсобных помещений квартиры с учетом лоджий, балконов, веранд, террас (см. обязательное приложение 2).

Планировочная отметка земли – уровень земли на границе отмостки.

Погреб – заглубленное в землю сооружение для круглогодичного хранения продуктов; он может быть отдельно стоящим, расположенным под жилым домом, хозяйственной постройкой.

Приквартирный участок – земельный участок, примыкающий к дому (квартире) с непосредственным выходом на него.

Проветриваемое подполье в зоне вечной мерзлоты – открытое пространство под зданием между поверхностью грунта и перекрытием первого (цокольного, технического) этажа.

Световой карман – помещение с естественным освещением, примыкающее к коридору и служащее для его освещения. Роль светового кармана может выполнять лестничная клетка, отделенная от коридора остекленной дверью шириной не менее 1,2 м. При этом за ширину светового кармана принимается ширина проема в лестничную клетку.

Световой фонарь – остекленная конструкция покрытия для освещения лестничной клетки или внутреннего дворика.

Секция жилого здания – часть здания, квартиры которой имеют выход на одну лестничную клетку непосредственно или через коридор, и отделенная от других частей здания глухой стеной. Длина коридоров, не имеющих освещения в торцах и примыкающих к лестничной клетке, не должна превышать 12 м. Общая площадь квартир на этаже секции не должна превышать 500 м2.

Тамбур – проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.

Терраса – огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу, размещается на земле или над нижерасположенным этажом.

Холодная кладовая – кладовая площадью до 2 м2, размещаемая в неотапливаемом объеме квартиры.

Чердак – пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.

Шахта для проветривания – защищенное вентиляционной решеткой полое вертикальное пространство на всю высоту здания с горизонтальным сечением не менее 1/30 общей площади всех проветриваемых квартир на этаже.

Эркер – выходящая из плоскости фасада часть помещения, частично или полностью остекленная, улучшающая его освещенность и инсоляцию.

*Этаж мансардный (мансарда) – этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа.

Этаж надземный – этаж при отметке пола помещений не ниже планировочной отметки земли.

Этаж подвальный – этаж при отметке пола помещений ниже планировочной отметки земли более чем на половину высоты помещения.

Этаж технический – этаж для размещения инженерного оборудования и прокладки коммуникаций; может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней частях здания.

Этаж цокольный – этаж при отметке пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений.

Приложение 2
Обязательное

ЖИЛОЙ ДОМ СРЕДНЕЙ ЭТАЖНОСТИ ДЛЯ МОЛОДЫХ СЕМЕЙ | Опубликовать статью ВАК, elibrary (НЭБ)

Михасик П.В.

Студент

Ивановский Государственный Политехнический Университет

ЖИЛОЙ ДОМ СРЕДНЕЙ ЭТАЖНОСТИ ДЛЯ МОЛОДЫХ СЕМЕЙ

Аннотация

В статье рассмотрены причины перехода строительства на дома средней этажности. Представлены аргументы, направленные на возможности индивидуального строительства. Цель статьи: на примере студенческого проекта исследовать возможности проектирования жилого дома с комфортабельной планировкой и ярким цветовым решением, вписывающимся в окружающую среду.

Ключевые слова: жилой дом, молодые семьи, комфортные параметры квартир, трансформируемый пандус, цветовое решение.

Mihasik P.V.

Student

Ivanovo State Polytechnic University

TENEMENT HOUSE HIGH-RISE FOR YOUNG FAMILIES

Abstract

This article reviews the reasons behind the transitioning to building medium-rise houses, argumentated call to abandon grey and typal building. Article goal: use a student project as an example of potential comfortable, vivid and eco-friendly residence design.

Keywords: residence, young families, comfortable appartment parameters, tranformable ramp, colour decision.

Введение

Быстрые темпы строительства, связанные с социальным заказом, призывают к изменениям в архитектуре. В первую очередь – в формах жилья, которое может быть доступно различным группам населения и при этом отвечать современным запросам и потребностям. Не менее значимым фактором становится комбинирование функций, применение нежилых первых этажей под общественные запросы; организация придворовых пространств, эстетически выраженных и комфортабельных. Как известно, такими вопросами архитектор задается уже на стадии идеи, как первого этапа проектирования.

Вопрос актуальности проектирования среднеэтажных жилых домов

В современном обществе, жилье также ориентировано на людей различных социальных групп, как и в типовом массовом строительстве недавнего прошлого. Изменения социально-экономических условий в современной России способствует переменам в вопросе жилищного строительства. При этом положительным фактором можно считать сохранившуюся долю государственного контроля, позволяющую законодательно закрепить собственность. Безусловно типовое проектирование и типовое строительство многоэтажных домов из силикатных материалов уходит в прошлое. Появляются новые материалы экологически чистые, высокоэффективные, позволяющие максимально ускорить процесс возведение жилого фонда. На примере города Иваново, можно проследить все этапы такого преобразования, улучшающие внешний облик города. За короткий период г. Иваново преображается темпами недоступными в недалеком прошлом. Одновременно с возведением жилых домов решаются вопросы благоустройства, оборудование малыми архитектурными формами, современными видами освещения.

На первом этапе разработки проекта особое внимание уделялось выбору специфики и типологии жилищного строительства. В результате приведенного анализа было выявлено, что в связи с удорожанием стоимости земельных участков, коммуникаций, элементов благоустройства, возведение индивидуальных жилых домов (коттеджей) на окраинах города становится менее выгодным с экономической точки зрения. В связи с этим становится актуальным акцент на строительстве секционных типов жилых домов с условиями проживания повышенного качества и комфорта.

Наравне с многоэтажным строительством секционные дома остаются наиболее популярными в специфике городского строительства. Кроме того, дома средней этажности с успехом применяются при ведении строительства в ивановской области.

Социальная ориентированность на примере проекта

Темой курсового проекта стала разработка дома для молодой семьи. Выбор такой тематики не случаен. Направленность политики государства и современного общества на формирование молодой семьи напрямую отражается в жилищном строительстве. В Иваново и Ивановской области поддержка молодых семей достаточно актуальна. Именно для этой категории и спроектирован данный дом. Цель проекта состоит в интересном комплексном подходе к решению вопросов обеспечения комфортабельным жильем молодых семей в городе и семьи молодых специалистов сельской местности. Основными критериями при определении площади квартир стали не минимальные нормативы «хрущевок» и «брежневок», а комфортабельные, современные параметры. Предполагается что, однокомнатная квартира в таком доме будет соответствовать минимально 48 м2, 2-ух комнатная –78 м2, 3-ех комнатная – 98 м2, а 4-ех – 127,5 м2 (рис.1). В жилых комнатах дома присутствуют встроенные гардеробные, что позволяет визуально расширить пространство и создать психологическую комфортность. Квартиры в таких домах позволяют хозяевам участвовать в решении вопросов организации внутреннего пространства на свое усмотрение.

Квартиры ориентированы по сторонам горизонта для обеспечения инсоляции в течение суток.

Рис. 1 – План типового 1-4 этажа

С целью обеспечения социальной инфраструктуры 1-ый этаж проектируемого дома оставляется под нежилые помещения. Там могут располагаться магазины, офисные помещения, помещения для досуга проведения жильцов. Интересным акцентом являются большие окна-витрины со стороны улицы. Стилистическое решение фасадов выполняется с применением современных материалов и может варьироваться в зависимости от местоположения застройки.

Внутри дома при входе в подъезд предусмотрены площади для хранения детских колясок и велосипедов. С точки зрения эргономики и с учетом различных социальных групп населения (в том числе и с ограниченными возможностями) это создает дополнительный комфорт.

Проход как на 1 этаж, так и на все остальные помещения внутреннего пространства спроектирован доступным для всех, в том числе и для маломобильных групп населения. При рассмотрении данного вопроса использованы современные технологии: подъемная пандус-платформа, трансформирующаяся в лестницу. У таких устройств достаточно преимуществ: доступность использования человеком в коляске индивидуально, автоматизация процесса, быстрая трансформация за 30-60 сек, и, безусловно привлекательный внешний вид, который не противоречит архитектурному решению дома.

В процессе проектирования всесторонне рассматривались и учитывались различные аспекты жизнедеятельности человека. Предложены современные решения, касающиеся как конструктивных характеристик, так и материалов для внутренней отделки. Колористические предложения по решению интерьера позволяют решить вопросы психологического комфорта и уюта. Внешнему облику и выразительности здания (рис. 2) уделяется особое внимание.

Рис. 2 – Визуализация проекта жилого секционного дома средней этажности

Предположительно местом строительства является территория во Фрунзенском районе г. Иваново, где много типовых жилых домов различной этажности. Так как за последние время на рассматриваемой территории активно ведется строительство современных зданий с ярким и интересным обликом, предполагается, что предложенный объект проектирования органично впишется в окружающую среду, заполнит объемные, визуальные пустоты.

Вывод

В результате оценки спроса на возведение определенных видов жилых домов были выявлены преимущества строительства секционных жилых домов средней этажности. На примере проекта рассмотрены вопросы вариантов строительства как в г. Иваново, так и в области.

Литература

Волкова М.Ю., Шмелева Е.В. Эволюция формирования художественного образа малых архитектурных форм в городской среде центральной части города Иваново// Жилищное строительство: Журнал. – Санкт-Петербург: ООО РИФ”Стройматериалы”. – 2013. – №11. – С.39 –42
Волкова М.Ю. Значение малых архитектурных форм центральной части города Иваново // Международный Научный институт “Educatio”:журнал.- Новосибирск: Институт психологии Новосибирского университета.-2014.-№5,ч.3-С.143-145
Егорычева Е.В., Волкова М.Ю. Компьютерное и проекционное моделирование искусственного и естественного освещения // Вестник КИГИТ: Серия 9. Дизайн и архитектурно-средовое проектирование: журнал.- Ижевск: издательство КИГИТ.-2014.-№9.-С.13-22

References

Volkova M.Ju, Shmeleva E.V. The evolution of the formation of the artistic image of small architectural forms in an urban center of the city of Ivanovo // Homebuilding: Journal. – St. Petersburg LLC RIF “Construction”. – 2013. – №11. – P.39 -42
Volkova M.Ju. The value of small architectural forms the central part of the city of Ivanovo // International Scientific Institute “Educatio”: magazine. – Novosibirsk Novosibirsk Institute of Psychology universiteta.-2014.-№5, Part 3-P.143-145
Egorycheva E.V., Volkova M.Ju. Computer and projection modeling of artificial and natural lighting // Herald KIGIT: Series 9. Design and Architecture environmental design: magazine. – Izhevsk: Publishing KIGIT.-2014.-№9.-P.13-22

Что такое разрез? 6 типов разрезов, которые необходимо знать

План этажа – это план здания, который наиболее знаком большинству людей: вид здания с высоты птичьего полета со всеми элементами, расположенными на горизонтальной плоскости. Однако разрез дает вертикальный вид, что не менее важно.

Что такое разрез?

Профессиональный строитель Джордан Смит сравнивает виды в разрезе с лазерным разрезом части конструкции, чтобы вы могли увидеть, как элементы здания сочетаются друг с другом по вертикали.В своем классе «Введение в чтение чертежей» он объясняет:

«На плане этажа мы берем лазер и разрезаем дом пополам по горизонтали. Мы откладываем крышу в сторону, смотрим сверху вниз и видим наши стены и пол, но крыша не мешает нам. Секции очень похожи на план этажа, но вместо того, чтобы смотреть сверху вниз, мы смотрим на вертикальную секцию дома. Мы смотрим на дом снаружи, затем берем лазер и вырезаем кусок дома.Мы удаляем этот фрагмент, и когда мы заглядываем внутрь дома, мы видим, как все пространства соотносятся друг с другом по вертикали, , а не только по горизонтали ».

Вид в разрезе дает архитекторам и подрядчикам еще один способ понять, как будет стоять конструкция, поскольку он показывает детали конструкции стен, а также толщину и высоту балок и других опор. В то время как план этажа позволяет увидеть, как стены стоят по отношению друг к другу, разрез показывает, где стена встречается с полом, и расстояние, которое отделяет один этаж от другого.

Наконец, разделы позволяют лучше понять, как помещения здания будут приспособлены к будущим жильцам и будут ли ощущаться потолки, например, такими, как будто они вырисовываются или парит над головой.

На изображении выше в разрезе вы видите лестницу, идущую снаружи, вверх к входной двери, от входной двери, на второй этаж или из подвала на первый этаж.

Виды в разрезе – это только один из компонентов чертежей объекта недвижимости.Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Что такое режущая плоскость?

Разрез – это вид, который никто никогда не увидит в реальной жизни, так как это вид на комнату или здание, если часть его была вырезана. Место, где вырезается здание, называется «секущей плоскостью», а положение воображаемой секущей плоскости обычно обозначается линией секущей плоскости, которая состоит из длинных черточек, разделенных двумя более короткими.

6 видов разрезов

Полные разделы. Это наиболее распространенная секция (называемая полной секцией), где воображаемый лазер прорезает линию через всю конструкцию, предлагая вид на часть здания, остальную часть которой отложили в сторону.
Половинные разрезы или виды. В этом типе сечения вырезана только половина пространства или объекта. Это позволяет вам видеть часть его на высоте, в то время как другая часть рисунка дает возможность заглянуть внутрь.
Смещение разрезов или видов. В смещенном сечении плоскость разреза не проходит по прямой линии. Это может быть использовано, например, если архитектор или инженер хотел показать часть одной комнаты, но также часть другой, которая расположена за ней. Другими словами, хотя плоскости разреза параллельны, плоскость в одной части чертежа может находиться на некотором расстоянии от плоскости в другой части.
Разбитые секции или разорванные виды. На этих чертежах только небольшая часть объекта или пространства показана в разрезе.Вместо линии разреза часть, показанная в разрезе, обозначается неправильной линией разреза.
Вращающиеся секции или вид. В этом типе разреза пространство или деталь отображается с плоскостью разреза под углом, а затем разрез поворачивается так, чтобы плоскость разреза была обращена к наблюдателю.
Удалены разделы. При удаленном разрезе только часть чертежа показана в разрезе, и эта деталь удалена в сторону. Масштаб разреза будет отличаться от основного чертежа, что обеспечит более детальную перспективу.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Почему архитектурные элементы важны для проектов?

У каждого архитектурного чертежа есть цель.Он может объяснять пропорции, показывать размеры или предоставлять подробную информацию о материалах. Таким образом, архитектурный рисунок рассказывает историю. И, как и в случае с любой историей, артистизм в ее рассказе является важным фактором ее эффективности. Вот почему мы прилагаем огромные усилия для создания чертежей для наших клиентов.

Понимание архитектурных «сечений»

Один особенно полезный тип рисунка – это так называемый архитектурный «разрез». Это рисунок вертикального разреза здания или участка здания.Цель раздела – графически показать основные объемы здания и основные компоненты строительных материалов. К вырезам сечения прикрепляются примечания и размерные линии.

Ключ к созданию полезного сечения – «прорезать» наиболее типичные объемы здания. Это помогает зрителям понять структуру в целом и основные отношения между пространствами.

Кроме общестроительных секций, существуют и другие виды секций, в том числе:

Фасады в разрезе. На этих рисунках показан не только разрез, но и элементы за пределами разреза, обычно нарисованные более тонкими линиями, чтобы помочь зрителям понять объемы на переднем плане по сравнению с другими объемами за его пределами.
Перспективы в разрезе. Этот тип чертежа показывает поперечное сечение, а затем перспективу пространств за его пределами. Секционные ракурсы могут быть очень выразительными или информативными.
Детали раздела. Эти рисунки представляют собой небольшую часть большего раздела, увеличенного в масштабе, чтобы показать более подробную информацию о соединении материалов.

Некоторые из наших любимых разделов

Наша основная цель в каждом проекте – гарантировать, что готовый продукт соответствует или превосходит все требования клиента. Тем не менее, архитекторы гордятся созданием чертежей, включая разделы, которые являются особенно информативными или художественными.

Ниже приведены примеры составленных нами разделов, которые, по нашему мнению, были особенно эффективны в помощи клиенту в понимании проекта. Конкретные цели проекта обычно диктуют тип используемой секции.

ВЫСОТА РАЗДЕЛА: Историческое и новое – Esana Medical Spa

Эта секция здания Esana Medical Spa является самой простой из всех секций. В этом случае в разделе объясняется взаимосвязь между двумя частями исторического дома и амбара, а также используется высота за пределами, чтобы показать современные вставки внутренней реконструкции.

РАЗДЕЛ ПЕРСПЕКТИВА: Информация о процессе – устричная ферма Quinnipiac River

Этот рисунок устричной фермы Quinnipiac River представляет собой разрез в перспективе.Линии разрезов выполнены четким черным цветом, показывая относительный размер объемов и толщину стен. Остальная часть рисунка – это перспектива в цвете. Это помогает зрителю понять глубину здания и, в данном конкретном случае, процесс выращивания устриц в различных резервуарах в разных комнатах, а также за пределами здания. Деревья и другие постройки, помимо прочего, показывают масштаб района, в котором находится строение.

Примечания в форме маркера на чертеже предоставляют полезную информацию о процессе, человеческие фигуры объясняют использование здания, а общий создаваемый эффект представляет собой динамическое промышленное пространство.

ВЫСОТА РАЗДЕЛА: Масштаб и возможности подключения – Троицкая баптистская церковь

На этих фасадах Баптистской церкви Троицы показано наше новое соединяющее здание в контексте двух исторических построек, к которым оно примыкает. Новое здание показано черным и ярко-белым цветом, тогда как существующие здания показаны черным и серым, чтобы их можно было различить.

При проектировании здания мы установили цокольный уровень на том же уровне, что и цокольный этаж церкви.Мы выровняли первый этаж с основными этажами церкви и приходского дома, а новый второй этаж выровняли со вторым этажом приходского дома. Эти рисунки также помогают зрителям понять длину и высоту нового здания по сравнению с существующими и подчеркивают внимание к доступности и возможности подключения.

ПЕРСПЕКТИВА РАЗДЕЛА: Стратегии устойчивого развития – Slate Lower School

Этот раздел Slate School – с рисунком линии Revit, скомпонованным в цветной перспективе Lumion – показывает как конструкцию сборок крыши / стены / фундамента, так и окружающую среду за ее пределами.Это позволяет зрителю понять масштаб классной комнаты и ее отношение к внутреннему двору и физическому ландшафту на заднем плане.

Здесь снова примечания используются для объяснения некоторых основных мер по обеспечению устойчивости, включенных в проектирование и строительство школы. Это помогает владельцу визуализировать эти стратегии и передает важное повествование о дизайне школы.

СТРОИТЕЛЬНАЯ ЧАСТЬ: Детали конверта и индексация – King’s Block

Эти секции ограждающих конструкций здания являются «рабочими лошадками» набора строительных чертежей и сыграли решающую роль при разработке модернизации энергоснабжения пассивного дома для нашего собственного офиса.Рисунок слева объясняет основные сборки и указывает, где найти более подробные чертежи, например, на ключевых пересечениях, например, от пола до стены или от стены до крыши.

На правом чертеже более подробно объясняются различные компоненты стены и дано конкретное указание подрядчику о том, как соединяются различные материалы. Поскольку мы указываем воздухонепроницаемую оболочку здания для этого ремонта пассивного дома, особенно важно отслеживать воздушный барьер.На этих рисунках он показан красной пунктирной линией.

Чертежи, которые доставят

Каждый архитектурный чертеж играет роль в проекте строительства или ремонта. Наша работа в Patriquin Architects заключается в создании изображений, которые дают заинтересованным сторонам и строителям ясную и краткую информацию, в которой они нуждаются. И если мы сможем сделать это так, чтобы это было приятно визуально, тем лучше!

Хотите увидеть больше из нашего портфолио или узнать обо всем спектре услуг, которые мы предоставляем? Пожалуйста, свяжитесь с нами в удобное для вас время.

Разъяснение архитектурных чертежей плана, разреза, фасада

· Fontan Architecture

План, разрез и фасад – это различные типы чертежей, которые архитекторы используют для графического представления проекта и конструкции здания. Чертеж в плане – это рисунок на горизонтальной плоскости, показывающий вид сверху. Чертеж фасада рисуется на вертикальной плоскости с вертикальным изображением. Чертеж в разрезе также представляет собой вертикальное изображение, но оно разрезает пространство, чтобы показать, что находится внутри.

Я Хорхе Фонтан, архитектор из Нью-Йорка и владелец Fontan Architecture . В этом посте я рассмотрю некоторые из основных концепций архитектурного рисунка.

Определение чертежа плана

Чертежи плана – это особые чертежи, которые архитекторы используют для иллюстрации здания или его части. План строится из горизонтальной плоскости, смотрящей сверху вниз. Это как если бы вы разрезали пространство по горизонтали и стояли над ним, глядя на него сверху вниз.Планы – это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. За исключением перспектив плана, чертежи плана являются ортогональными проекциями. Это означает, что они не нарисованы в перспективе и в них нет ракурса.

Существуют различные типы чертежей в плане:

План
Выноска или план увеличенного размера
Детали плана
План участка
План крыши
План отраженного потолка или RCP
Перспектива в плане

Чертежи в плане

На чертеже в плане показан вид сверху.Это часто используется, чтобы изобразить план здания, показывая расположение комнат и окон, стен, дверей, лестниц и т. Д. Хотя чертежи плана можно рисовать сверху, они часто прорисовываются через здание горизонтальной плоскостью. План обычно вырезается на высоте около 4 футов, но архитектор, рисующий план, может вырезать его на другой высоте. Это означает, что у вас есть воображаемая плоскость, пересекающая здание на высоте 4 фута над полом. Таким образом, вы видите на разрезе все, через что проходит самолет.

Выноски плана

Другим распространенным архитектурным соглашением является использование выноски плана. Выноска – это область плана, нарисованная в более крупном масштабе. Например, если у меня есть план дома в масштабе 1/4 ″ = 1′-0 ″, у меня может быть выноска кухни и ванных комнат, показывающая их в масштабе 1/2 ″ = 1′-0 ″. . Шкала в полдюйма в два раза больше, чем в четверть дюйма.

Детали плана

Детали на архитектурных чертежах – это крупномасштабные чертежи, которые обычно показывают, как что-то построено.Детали определяют все материалы и соединения для строительства. Детали обычно составляют 3/4 ″ = 1′-0 ″ или больше. Детали плана отображаются на виде сверху в крупном масштабе, чтобы показать конструкцию.

План участка

План участка можно нарисовать или не нарисовать в разрезе здания. План участка покажет не только здание, но и весь участок, на котором оно расположено. Это может отображать границы владений, расположение здания, инженерные сети, дороги, ландшафт и т. Д.План участка обычно строится сверху здания, как если бы он отображал план крыши здания в плане участка. Иногда план участка можно нарисовать как план первого этажа, прорезанного через первый этаж. Это сделано для того, чтобы показать отношение внешнего вида здания к внутреннему входу.

План крыши

План крыши – это план здания или дома, который не проходит сквозь здание, а нарисован сверху. Это показывает все, что находится наверху здания, включая план крыши, переборки лестниц, парапеты и, возможно, оборудование крыши.

План отраженного потолка (RCP)

План отраженного потолка – это план потолка в пространстве. Он нарисован так, будто на полу есть зеркало, отражающее потолок. Отраженный план потолка часто называют RCP. На этом архитектурном чертеже будет показано световое освещение, структура, высота потолков, потолки и т. Д. Когда я учился в первом семестре архитектурной школы, мне было труднее всего понять рисунок RCP, но он становится совершенно понятным, когда вы его понимаете.

Перспективы в плане

Перспективы в плане – это чертеж в плане, но показанный в перспективе. Это скорее дизайнерский чертеж, призванный показать, как будет выглядеть пространство, а не то, как оно будет построено.

Определение фасада

Фасадные чертежи – это особый тип чертежа, который архитекторы используют для иллюстрации здания или его части. Отметка рисуется из вертикальной плоскости, смотрящей прямо на фасад здания или внутреннюю поверхность.Это как если бы вы прямо перед зданием смотрели прямо на него. Фасады – это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. Фасадные чертежи представляют собой ортогональные проекции. Это означает, что они не нарисованы в перспективе и в них нет ракурса.

Существуют различные типы чертежей отметок:

Отметка
Внутренняя отметка
Вызов отметки
Детали отметки

Определение разреза

Чертежи разреза особый тип рисунка, который используют архитекторы для иллюстрации здания или его части.Разрез строится из вертикальной плоскости, проходящей через здание. Это как если бы вы прорезали пространство вертикально и стояли прямо перед ним, глядя прямо на него. Разделы – это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. Чертежи разрезов являются ортогональными проекциями (за исключением перспектив разрезов). Это означает, что они не нарисованы в перспективе и в них нет ракурса.

Существуют различные типы чертежей сечений:

Сечение
Обозначение или фрагмент разреза
Деталь плана
План участка
План отраженного потолка или RCP

План, разрезы, фасады

Как архитектор, я внимательно изучаю чертежи, но это сложные и весьма запутанные вопросы.В этой статье мы рассмотрели некоторые из основных концепций, касающихся чертежей плана, разреза, фасада в архитектуре. Этот пост не предполагает охватить все возможные проблемы или условия, но дает общий обзор темы.

Если вы хотите прочитать об архитектурном процессе, у нас есть еще один пост, вы можете проверить его на Как начать архитектурное проектирование .

Благодарим вас за чтение нашего сообщения в блоге о архитектурных чертежах плана, разреза, фасада.

Надеюсь, это было полезно. Оставляйте вопросы и комментарии ниже. Если вы хотите поговорить с архитектором, вы можете связаться с нами напрямую.

Связаться с Fontan Architecture

Хорхе Фонтан

Этот пост написал Хорхе Фонтан AIA, зарегистрированный архитектор и владелец нью-йоркской архитектурной фирмы Fontan Architecture. Хорхе Фонтан получил 3 степени в области изучения архитектуры, включая две степени Городского университета Нью-Йорка и степень магистра в области передового архитектурного дизайна Колумбийского университета.Хорхе имеет опыт работы в строительстве и занимается архитектурой в течение 15 лет, где он проектировал реконструкцию и новые разработки для различных типов зданий.

Чертеж разреза – Designing Buildings Wiki

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, так как дает вид через пространства и окружающие конструкции (обычно в вертикальной плоскости), который может выявить взаимосвязи между различными частями зданий, которые могут быть не видны на чертежах плана.Чертежи плана на самом деле являются разновидностью разреза, но они прорезают здание в горизонтальной, а не вертикальной плоскости.

Направление плоскости, через которую разрезается разрез, часто отображается на чертежах плана и фасадах линией длинных и коротких штрихов, называемой плоскостью разреза. Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа разреза, и стрелку, показывающую направление, в котором принимает вид.

Линия разреза может проходить через здание косвенным путем, если это помогает показать наиболее важные элементы или перекрестки в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, перекрестная штриховка или другие стили заливки и / или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера нарисованного здания и уровня детализации, который необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке.В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей фактического процесса сборки.

Различные типы перекрестной штриховки могут использоваться для различения различных типов компонентов на подробных чертежах в разрезе. Существуют стандарты штриховки, которую следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные разрезы включают трехмерную проекцию пространств за плоскостью сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая перспективные разрезы, где это необходимо.

[править] Статьи по теме “Проектирование зданий” Wiki

[править] Внешние ссылки

«Справочник по строительству зданий» (6-е изд.), ЧАДЛИ, Р. и ГРИНО, Р., Баттерворт-Хайнеманн (2007)

6 Чертежи жилищной строительной документации

Строительная документация – это собирательный термин для чертежей, которые представляют собой производственную информацию.Эти чертежи жилищного строительства в дальнейшем включаются в тендерную и контрактную документацию.

Чертежи в вашем наборе Жилой строительной документации либо построены в масштабе, либо соответствуют видам фасада, разреза или плана. Все проекты соответствуют одинаковым архитектурным стандартам, что позволяет их расшифровывать и интерпретировать.

Планы архитектурных чертежей выполняют две важные функции – подачу и получение разрешения на строительство и помощь в строительстве.

Есть 6 основных чертежей, которые помогут выполнить эти задачи. Давай обсудим их.

Планы

Планы – это схемы в масштабе, показывающие расположение колонн, балок и потолков внутри здания. Обычно большинство документов включает план участка, план этажа, план крыши и план потолка.

Планы участка: Это крупномасштабные чертежи, отображающие всю территорию участка.

Планы этажей: Представьте себе горизонтальный вид сверху здания, который показывает расположение комнат внутри.Этот вид представлен на поэтажных планах.

Планы расположения: Это подтверждающие документы и иллюстрация здания в контексте его окружения.

Планы потолка: На планах потолка указывается уровень потолка, установка молдингов и крепление светильников.

Планы – это самая первая строительная документация вашего здания, и специалисты BluEntCAD являются профессионалами в их проектировании. Хотите узнать о планах, которые мы создали для наших клиентов? Напишите нам. Свяжитесь с нашими экспертами, чтобы узнать больше о строительной документации Эл. Почта: [email protected]
США: +1 (832) 476 8459
Канада: +1 (647) 478 5230
Запрос: Работа со специалистами

Внутренние и внешние фасады

Фасады – это ортографические проекции внутренних и внешних поверхностей здания. Фасадные чертежи – это проекции под первым углом, которые показывают здание, если смотреть с одной стороны; с остальными сплющенными.

Внешний вид означает высоту от пола до этажа, общую высоту здания, проемы в наружных стенах, такие как двери или окна, а также различные материалы, используемые на внешней поверхности.

Внутренние фасады, с другой стороны, показывают детали конкретной комнаты, включая ее стены. Они указывают общую высоту комнаты, проемы в стенах, включая двери и окна, отделку, а также шкаф и шкафы.

Фасады важны в том смысле, что они дают вам правильное представление о том, как ваш дом будет выглядеть с любой стороны.

Они также являются отличными инструментами продвижения и брендинга; добавляя большую ценность в убеждении ваших клиентов воспользоваться вашими услугами.

Тем более, если вы получите наши планы высотных отметок. У нас есть отличные идеи и специалисты по деталям.

Чертежи разрезов

Точно так же, как план отображает ваше здание по горизонтали, чертеж разреза здания проходит через дом по вертикали, показывая различные разрезы, через которые проходят комнаты, вертикальные размеры комнат и материалы, используемые для опор фундамента на крышу.

Отделка интерьера и экстерьера

Пока что все обсуждаемые чертежи имеют крупномасштабный характер.

Как только вы получите представление о том, какой будет конструкция в целом, фокус переместится на определенные области здания и тип материалов, которые будут использоваться для их строительства, также известные как внешние и внутренние детали. Эти наборы документов создаются из вертикального или горизонтального разреза или фасада дома.

Не хвастаться, но эксперты BluEntCAD – лидеры в области детализации интерьера и экстерьера. Мы также можем добавить красивые текстуры и отделку, чтобы вы приблизились к дому своей мечты.

Отделка помещений и графики

Как только вы поймете, как устроены комнаты внутри, вам захочется сосредоточиться на том, как они выглядят.

И расписание делает именно это.

Расписание включает в себя всю информацию о материале или продукте в коллективном месте.

Например, если у вас есть многоуровневое здание с разными дверями, в расписании дверей будет указано общее количество дверей, тип дверей, их расположение и материалы, из которых они созданы.

Графики не ограничиваются только меблировкой. Они могут включать в себя сантехнику, отделку комнат, шкафы и бытовую технику.

Каркас и планы инженерных сетей

Планы каркаса представляют собой структурные чертежи и составляют неотъемлемую часть Строительной документации жилищного строительства .

Указывают на каркас крыши и элементы перекрытия вашего дома. С помощью планов каркаса строитель может увидеть размер материала и расположение веса, действующего на элементы каркаса.

Планы инженерных сетей показывают расположение всех механических, электрических и сантехнических устройств внутри вашего здания.

Помимо этих 6 основных чертежей, есть еще несколько наборов чертежей, которые необходимы для размещения архитектурных чертежей.

Исполнительные и записные чертежи

Любой строительный проект обычно претерпевает изменения на этапе строительства. Строительные чертежи, как следует из названия, показывают только те конструкции, которые действительно были построены на земле.

Заключительные изменения отмечены подрядчиком красным, и они затем используются для создания записей чертежей, которые показывают завершенный проект.

Сборочные чертежи

Как следует из названия, сборочные чертежи показывают, как несколько компонентов объединяются в единое целое.Ортогональные планы, фасады, разрезы или трехмерные виды часто составляют сборочные чертежи.

Электрические чертежи

Электрические схемы или схемы подключения – это технические чертежи, которые показывают, как электрические системы будут установлены, посредством визуального представления цепей или электрической системы.

Рабочие чертежи

Рабочие чертежи, подготовленные подрядчиками, поставщиками, производителями или изготовителями, указывают на то, как готовые компоненты должны быть изготовлены, собраны и установлены.Обычно они готовятся после ознакомления с чертежами с замыслом проекта.

Итак, теперь вы знаете, из чего состоит ваш комплект документации по жилищному строительству.

Но как обеспечить сохранность этих чертежей до, во время и после строительства? Что ж, на всех рисунках есть ссылки взад и вперед, так что ничего не потеряно. На планах этажей есть ориентировочная разметка, где делается разрез разреза.

Это также присутствует на внешних фасадах.На чертежах разрезов здания есть четкие маркеры, которые указывают, где находится часть стены.

На планах каркаса есть символы для каждой отдельной используемой балки, которые перенаправляют подрядчиков на спецификацию балок, в которой показаны все балки в проекте.

Мы надеемся, что эта статья ответит на ваш вопрос в понимании архитектурных чертежей.

Максимальное значение. Достигнуто.

Как нарисовать поперечные сечения дома

Комплект строительных чертежей дома будет включать: несколько сечений.И местный отдел планирования, и Строительной бригаде понадобятся эти чертежи. Это руководство будет объясните, как составить эти разделы вручную.

Более сложные У (и дорогих) программ домашнего дизайна есть инструменты для создания поперечных сечений. Однако время, необходимое для того, чтобы научиться использовать программу проектирования для точка создания точных секций может быть длиннее, чем время, необходимое, чтобы нарисовать их вручную. Также возможно сделайте и то, и другое. Вы можете использовать программу домашнего дизайна, чтобы создать свой основные планы, а затем детализировать вручную произведенные основные поперечные сечения по программе.

Завершите чертежи плана этажа, прежде чем рисовать поперечные сечения. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж». Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое поперечные сечения?

На чертежах в разрезе показаны виды дома в виде хотя вы прорезали дом сверху пилой и заглянул из образовавшегося отверстия. Такой взгляд поможет строитель лучше разбирается в вашей внутренней и внешней конструкции подробности.

Чем сложнее дизайн дома, тем более кросс разделы, которые вы должны предоставить. Эти рисунки используются для демонстрации таких такие вещи, как детали каркаса стен и крыши, наружные слои стен, лестницы конструкция и даже детали интерьера, такие как перепады пола и высота потолков, софиты, молдинги и шкафы. Поперечные сечения также показать детали окна, такие как размеры, точное расположение относительно к внутренним стенам и их высоте относительно потолка или пола. Поперечные сечения обычно не показывают готовую стену или пол. материалы, кроме разделов, в которых подробно расписаны стены или пол. слои.

Сколько требуется поперечных сечений?

Количество необходимых сечений полностью зависит от сложности дизайна, вашего отдела планирования требования и кто строит дом. Если у вас очень опытная строительная бригада, и вы планируете быть на стройплощадке часто, чтобы ответить на вопросы, вам не нужно подробно описывать элементы, которые задействовать общие детали строительства для вашего региона. Однако если вы проектируют дом, который не соответствует стандартам вашего области, например, вы планируете оформить внешние стены в уникальный способ размещения утеплителя другого типа или внешняя отделка, важно будет детально проработать крест секции для этих элементов.

Как правило, вы должны создавать поперечные сечения для следующих элементов:

Слои наружных стен
Несущие стены, столбы или балки
Детали каркаса лестницы
Высота пола и потолка и отклонения
Формовочные и отделочные работы (только один требуется для интерьера дома, если все двери, окна и плинтусы обрезать аналогично)
Мебель или изготовление по индивидуальному заказу мебель (даже если строительная бригада за это не несет ответственности работы, хорошо бы включить их, чтобы они понимали, где шкафы или мебель необходимо будет прикрепить к обрамлению)
Любые другие подробности, которые будут помочь строителю разобраться в домашнем дизайне

Поперечные сечения создаются после вашего пола планы и фасады закончены.Вам необходимо заполнить конструктивное проектирование дома, то есть определены необходимые размеры и расположение всех несущих стен, стоек и балок. Наш Модуль «Проектирование конструкций жилых домов» содержит несколько страниц, на которых объясняется проектирование конструкций и размеры балок для домов с деревянным каркасом.

Насколько толсто поперечное сечение?

Толщина поперечного сечения зависит от детали, которые вы хотите выделить. Скажем, например, вы хотите показать детали конструкции П-образной лестницы.Если бы вы предоставили поперечное сечение только очень узкой линии, проведенной через лестницу, вы В итоге будет видна только одна сторона U-образного лестничного пролета. Однако, если вы выбрали секцию толщиной около четырех футов, с центром на центральной линии буквы U, вы увидите оба сегменты лестницы.

Это полностью зависит от вас, насколько толстый раздел вы хотите детализировать. Просто нарисуйте линию поперечного сечения на планах этажей со стрелкой поперечного сечения, указывающей направление, в котором будет детализировано сечение.Быть осторожно создавайте очень толстые поперечные сечения, так как количество слои стен и виды через дверные проемы и проемы сделают рисунок сбивает с толку.

Примечание по шкале

Выберите масштаб чертежа подходит для размера и деталь поперечного сечения. Если в разделе показаны подробности через по всей ширине или длине дома в масштабе 1/4 дюйма: 1 ‘ должно быть адекватным. Если, однако, вы показываете детали слои наружных стен, где некоторые слои очень тонкие, вам может понадобиться использовать более крупный масштаб, чтобы разделы были более читабельны.

Этапы построения поперечного сечения

1. Выберите линию поперечного сечения

Чтобы создать поперечное сечение, сначала проведите линию на ваш план этажа, который проходит через часть дома, для которой вам нужно показать детали поперечного сечения.

На чертеже плана этажа вверху и внизу слева есть две буквы «А», окруженные круглыми значками со стрелкой. Эти значки указывают на то, что строительные чертежи будут содержать подробные поперечный разрез для этого кусочка дома.Стрелка указывает на в каком направлении «смотрит» поперечное сечение. Обратите внимание, что поперечные сечения также указаны для сечений B-B, C-C и D-D.

На приведенном ниже рисунке показано поперечное сечение A-A. Этот учебник продемонстрирует, как нарисовать это поперечное сечение.

Назначение поперечного сечения A-A – показать основную оболочку дома, несущие стойки балка крыши, приблизительная высота проема окон и потолка высоты, в том числе заниженный потолок в подъезде.Эти структурные стойки, балки и окна будут отображаться на других чертежах но сверху вниз. Эти виды в сочетании делают дом более понятно, а также дать дополнительные детали дизайна.

2. Нарисуйте конверт дома

Начните с рисования ширины внешняя оболочка вашего дома через заданное поперечное сечение линия. Используйте размеры на чертежах плана этажа, дома возвышения и другие заметки по проекту для создания точных и масштабные линии. Включите:

Фундамент
Фундамент стены
Надземные наружные стены
Любые окна, которые раздел прорезает
Внешние линии крыши

3.Чертеж полов и потолков

Затем нарисуйте верхнюю и нижнюю линии всех полы и потолки. Вам нужно знать толщину напольного покрытия или потолочные балки и любой прикрепленный пол (обычно фанера, ориентированно-стружечная плита или ДСП). Высота от каждого этажа до перекрытия потолка или пола должны быть точно выполнены в масштабе. Включайте в этот чертеж только обрамляющие материалы, а не готовую потолочные и напольные материалы.

4. Окна, двери и рама боковых стен

Для двух боковых стенок по обе стороны от рисунок, проект в любом наружном окне или дверных коллекторах, подоконниках или стене пластины, а также внутренний размер всех вышеперечисленных элементов на первом этапе.См. Рисунок выше.

5. Внутренние стены и элементы конструкций

Следующий проект внутренних стен, включая их плиты и любые несущие стойки или балки, видимые в этом разделе. См. Рисунок в разрезе выше.

6. Облицовочные окна и двери

Затем нарисуйте грубые проемы всех фасадных дверей и окон. На разрезе выше также показано остекление окон, но не наличник.

7. Различия в высоте потолка или пола

Добавьте любые подвесные или приподнятые полы или потолки.См. Рисунок на следующем шаге ниже.

8. Маркировка

В заключение отметьте грубые проемы для всех дверей и окон. Отметьте высоту окон от пола или потолка. Также детализируйте высоту потолка, названия областей и любые другие элементы, чтобы сделать рисунок более ясным. См. Рисунок выше.

Важно, чтобы все элементы были точно нарисованы в масштабе, поскольку строители на стройплощадке часто используют масштаб архитектора, чтобы определить, где разместить грубые проемы окон или дверей, высоту потолка и т. Д.Недостаточно маркировать эти числа. Их нужно аккуратно прорисовать.

9. Добавьте основную надпись

Добавьте основную надпись в правом нижнем углу, которая указывает:

Название дома или проекта
Дата
Имя дизайнера
Просмотреть имя
Масштаб чертежа

Дополнительные примеры поперечного сечения

Используйте ту же технику для создания остальных поперечных сечений. Для поперечных сечений, охватывающих всю ширину или длину дома, начните с оболочки здания и продвигайтесь внутрь.На рисунке ниже показано сечение D-D, показанное на плане этажа из шага 1 «Выбор линии поперечного сечения».

Для слоев стен просто начните с левой или правой стороны и продвигайтесь по горизонтали, рисуя каждый слой в точном масштабе. Вы захотите использовать гораздо больший масштаб для слоев стен. Необязательно показывать всю высоту какой-либо стены. Достаточно одного сегмента со всеми слоями. На рисунке ниже показано поперечное сечение стен, крыши и фундамента дома, отличного от нашего примера выше.

Некоторые чертежи могут также потребоваться для отдельных элементов, таких как декоративные опоры свеса крыши или сложные отделочные работы, необходимые в конкретном помещении.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Изучение «Руководства по секциям»: самый интригующий рисунок в архитектуре

Изучение «Руководства по разделам»: самый интригующий рисунок в архитектуре

Библиотека Академии Филлипса Эксетера Луи I.Кан (1972). Опубликовано в Руководстве по разделу Пола Льюиса, Марка Цурумаки и Дэвида Дж. Льюиса, опубликованного Princeton Architectural Press (2016). Изображение предоставлено компанией LTL Architects ShareShare
Facebook
Twitter
Pinterest
Whatsapp
Mail
9000 https2 com / 793424 / study-the-manual-of-section-architecture-most-intriguing-drawing
Для Пола Льюиса, Марка Цурумаки и Дэвида Дж.Льюис, раздел «часто понимается как упрощенный тип чертежа, создаваемый в конце процесса проектирования для отображения структурных и материальных условий в рамках контракта на строительство». Определение, которое будет знакомо большинству из тех, кто когда-то изучал или работал в области архитектуры. Мы часто думаем в первую очередь о плане, поскольку он позволяет нам охватить программные ожидания проекта и предоставить сводку различных необходимых функций. В современную эпоху программы цифрового моделирования предлагают все больше возможностей для создания сложных трехмерных объектов, делая раздел еще более запоздалым.
В своем Руководстве раздела (2016) три партнера-основателя LTL Architects рассматривают раздел как важный инструмент архитектурного проектирования, и давайте признаем, что это чтение может изменить ваше мнение по этой теме. Соавторы считают, что «мышление и проектирование через раздел требует построения дискурса о разделе, признавая его как место вмешательства». Возможно, действительно, нам нужно понять возможности чертежей сечений, чтобы использовать их более эффективно и получать от этого удовольствие.
+ 15
Художественный музей Сан-Паулу Лины Бо Барди (1968). Опубликовано в Руководстве по разделу Пола Льюиса, Марка Цурумаки и Дэвида Дж. Льюиса, опубликованного Princeton Architectural Press (2016). Изображение предоставлено LTL Architects Книга начинается с подчеркивания уникальности раздела как инструмента представления. Раздел позволяет нам понять материалы, структуру и тектоническую логику проекта. Вертикальный разрез в сочетании с изображением людей помогает определить масштаб и пропорции.Он одновременно раскрывает соседний с проектом городской контекст (внешний вид), его оболочку и внутреннюю структуру (разрез), а также внутренние декоративные или материальные визуальные качества (внутреннее). Авторы также напоминают читателям, что разделы и подробные разделы помогают решать тепловые, технические и конструктивные вопросы.
Штаб-квартира Фонда Форда, Кевин Рош, John Dinkeloo Associates (1968). Опубликовано в Руководстве по разделу Пола Льюиса, Марка Цурумаки и Дэвида Дж. Льюиса, опубликованного Princeton Architectural Press (2016).Изображение предоставлено LTL Architects Но наиболее интересным предложением к тексту является то, что авторы разбили разделы на 7 типов, что позволяет читателям критически относиться к разделу как к инструменту дизайна. Эти типы «намеренно редуктивны», чтобы облегчить их распознавание и диссоциацию. «Экструзия», «Стопка», «Форма», «Сдвиг», «Отверстие», «Наклон» и «Вложение» – каждое из них подчеркивает различную стратегию проектирования, примером которой являются увеличенные секции из хорошо известных построенных проектов 20-го и 20-го века. 21-й век.Также описаны гибридные случаи, показывающие, как объединить различные типы секций в одном здании. Авторам удается сбалансировать понятные и информативные проекты с более сложными и креативными, что дает хороший обзор стратегии дизайна раздела.
Здание Йельского искусства и архитектуры Пола Рудольфа (1963). Опубликовано в Руководстве по разделу Пола Льюиса, Марка Цурумаки и Дэвида Дж. Льюиса, опубликованного Princeton Architectural Press (2016). Изображение предоставлено LTL Architects Интересно, что читатели могут оценить качество каждого проекта только в отношении вертикальных разрезов.Авторы избегают использования планов, фасадов и рендеров, а использование фотографий сведено к минимуму. Все 63 проекта представлены в разрезе с одноточечной перспективой, с одинаковым стандартизированным видом и графическим представлением, чтобы обеспечить строго архитектурное (в отличие от репрезентативного) понимание. Это, в свою очередь, фокусирует внимание на сложных структурных системах, а также на сложных пространственных иерархиях и взаимодействиях между интерьером и экстерьером.
Нотр-Дам-дю-О Ле Корбюзье (1954).Опубликовано в Руководстве по разделу Пола Льюиса, Марка Цурумаки и Дэвида Дж. Льюиса, опубликованного Princeton Architectural Press (2016). Изображение предоставлено LTL Architects Также стоит отметить разнообразный выбор проектов. В книге представлены шедевры модернизма, такие как Институт биологических исследований Луи Кана Солка, Нотр-Дам-дю-От Ле Корбюзье, библиотека Сейняйоки Альвара Аалто, церковь Багсварда Йорна Утцона и здание Йельского университета Пола Рудольфа, а также современные архитекторы, в том числе Toyo Ito & Associates. , Sou Fujimoto Architects, OMA, Peter Zumthor, Herzog & de Meuron, MVRDV, Steven Holl Architects, Diller Scofidio + Renfro, Weiss / Manfredi, BIG… список продолжается. Авторы также обращают внимание на исторически значимые здания, такие как проект социального жилья Анри Соважа 13 rue des Amiraux и Спортивный клуб Starrett & Van Vleck в центре города (позже упомянутый в каноническом тексте Рема Колхаса «Безумный Нью-Йорк»).
Музей Соломона Р. Гуггенхайма Фрэнка Ллойда Райта (1959). Опубликовано в Руководстве по разделу Пола Льюиса, Марка Цурумаки и Дэвида Дж. Льюиса, опубликованного Princeton Architectural Press (2016). Изображение предоставлено LTL Architects Для представления этих разделов авторы использовали невероятное количество документации, начиная от исторических фотографий и подробных чертежей до первичной документации от современных архитектурных фирм.Каждый раздел также имеет полное описание, и если вы внимательно относитесь к деталям, вы даже найдете согласованность в предметах мебели; не пропустите стулья Thonet и дизайн Шарлотты Перриан в работах Ле Корбюзье.
Метрополитен-опера в Тайчжуне, компания Toyo Ito & Associates (2016). Опубликовано в Руководстве по разделу Пола Льюиса, Марка Цурумаки и Дэвида Дж. Льюиса, опубликованного Princeton Architectural Press (2016). Изображение предоставлено LTL Architects Наконец, руководство по раздела также включает краткую и связную «Историю раздела», которая дает представление об историческом развитии и недавнем использовании разделов.Текст особенно проливает свет на появление секций в начале пятнадцатого века, объясняя, как секции впервые появились как «аналитический инструмент» для изображения римских руин. Только позже секция постепенно стала «генеративным инструментом» архитектурной практики, в частности, в работах Палладио, Этьена-Луи Булле и Эжена Виолле-ле-Дюк.
Павильон США на Expo ’67, авторы Бакминстер Фуллер и Сёдзи Садао (1967). Опубликовано в Руководстве по разделу Полом Льюисом, Марком Цурумаки и Дэвидом Дж.Льюиса, опубликовано Princeton Architectural Press (2016). Изображение предоставлено LTL Architects Как показывает история, сечение всегда рассматривалось в первую очередь как репрезентативный метод, и его вклад в архитектурный дискурс все еще в значительной степени подорван.
