Компания должна установить вспомогательную конструкцию для доступа к зоне террасы на новом здании. Общая высота порога составляет 40 см.

Согласно стандарту, здесь можно применить средний угол наклона пандуса 1:12 (или 8%).

Расчет длины уровня полки производится следующим образом.

1/12 = 40 см / L, отсюда соотношение: L = 12*40 см = 480 см.

Величина уклона пандуса рассчитывается по математической формуле.

√(L2 + h3), √(4802 + 402) и равен 481,7 см или 4,82 м.

Таким образом, длина проезда для инвалидной коляски составляет менее 6,0 м. Согласно требованиям ГОСТа, такие пандусы могут быть оборудованы в виде сплошных полос (односторонних или двусторонних) без переходов или горизонтальных площадок.

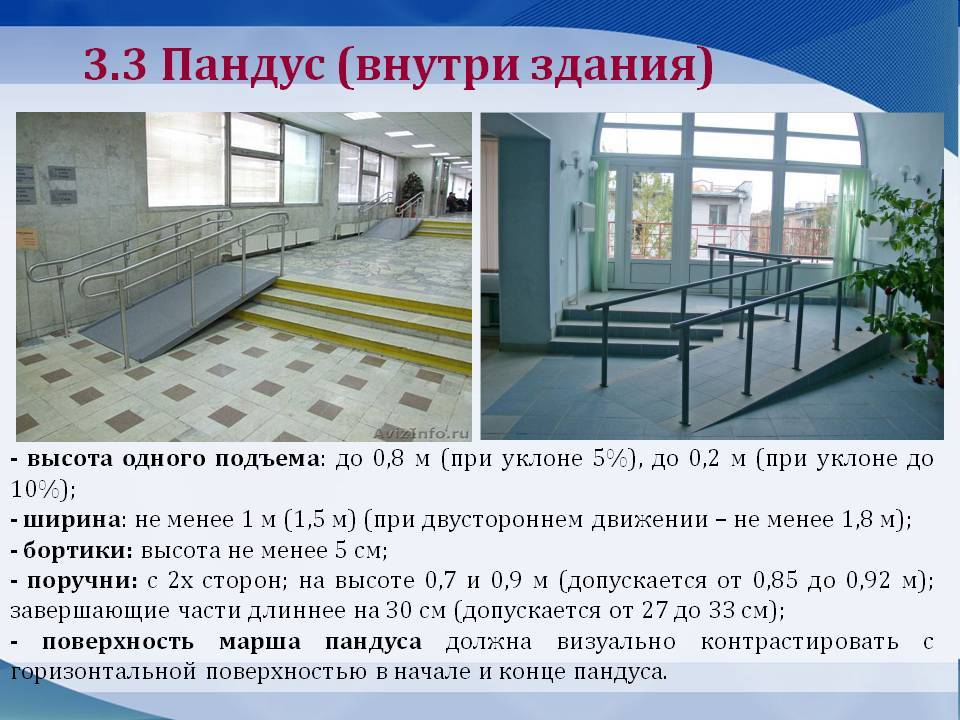

Обустройство пандусов: законодательные нормы и стандарты

Эти конструкции должны быть строго безопасными и удобными для пользователей. По этой причине специализированными государственными комитетами были рассчитаны и установлены новые стандарты по строительству и установке пандусов. Для удобства все основные показатели сгруппированы в таблице.

• Общая суммарная длина пандуса (все диагностики, включая горизонтальные площадки),.
• Лавский монастырь (наклонные пандусы)

• До 36,0 м общая, до
• 9. 0 м макс.

• 1 путь, движение только инвалидных колясок.
• 2 полосы специальные транспортные средства.

• От 100 см
• От 180 см От 180 см

• 150 см глубина, от
• 180 см Ширина.

• 80 см.

Для наглядности начало горного пандуса и край верхней горизонтальной площадки облицованы яркими полосами. По бокам пандуса зона поворота должна быть не менее 5,0 см.

Это предотвращает проскальзывание шагающих колес.

Отдельно следует упомянуть о законодательных требованиях к пандусам. Их наличие и требования к установке регламентируются ГОСТ Р51 261-2017 «Устройства опорные ремонтные».

Поручни изготовлены из твердого металла и окрашены в хорошо видимый цвет. Верхний поручень находится на высоте 90 см от пола, нижний — 70 см от пола; расстояние между двумя параллельными рядами должно составлять от 0,9 до 1,0 м (для одного кресла-коляски).

Требования к сечению и диаметру поручней

Форма среза ручки должна быть круглой или примерно такой же. Диаметр ручки должен быть в диапазоне 3,0 — 5,0 см.

Параллельные опорные конструкции должны быть непрерывными. Она должна начинаться в 30 см перед пандусом и выходить за край верхней горизонтальной платформы на те же 30 см. Советникам также необходима прочная опорная система: даже нагрузка в 500н не должна сломать или деформировать поручень.

Современные виды пандусов

В рамках программы доступной среды все больше общественных пространств оборудуются дополнительными транспортными конструкциями. Они могут быть постоянными (неотъемлемая часть здания) или переносными (временными). Ниже приведены основные современные типы пандусов для инвалидов, используемые в настоящее время в Российской Федерации.

Пандус-конструктор

Это лучший вариант для оборудования при приеме общественных зданий. Он гибок по пропускной способности и подходит для разных потоков посетителей.

Одним из ключевых преимуществ данного типа конструкции является возможность быстрой сборки и разборки. Это можно сделать с помощью обычных инструментов без применения сварки.

Специалисты компаний, производящих строительство пандусов, производят замеры в этой области и рассчитывают необходимое количество элементов конструкции (наклонных пандусов, горизонтальных площадок и т.д.). После этого конструкция комплектуется и монтируется. Лучшие компании гарантируют установку пандуса на месте в течение одного дня.

К преимуществам данной конструкции также относятся небольшой вес и самая демократичная (по сравнению со стационарными железобетонными конструкциями) стоимость. Пандус соответствует всем законодательным нормам и не требует дополнительных строительных работ.

Пандус перекатный

Они предназначены для преодоления препятствий на высоте, в частности, для пересечения порогов. Дефекты пола, такие как ремонтируемые кабели или трубы с насечками, также могут стать препятствием для инвалидных колясок. Роликовые пандусы могут решить эти проблемы быстро и без особых затрат для владельца здания.

Классическая модель имеет грузоподъемность до 250 кг и может выдерживать движение более 4,0 см. Имеются также более мощные версии. Поверхность пандуса хорошо зазубрена, чтобы избежать скольжения. Высота этого компонента регулируется.

Пандус откидной (складной)

Он располагается на лестнице и может находиться как в закрытом, так и в открытом положении. Это позволяет полностью использовать узкие весы в обычном режиме и, при необходимости, быстро создать условия для транспортировки по лестнице.

Капитальные строения в настоящее время проектируются и строятся одновременно со всем зданием. Старые здания в настоящее время оснащаются пандусами, помогающими людям с ограниченными возможностями соблюдать законодательство.

Его установка требует строгого соблюдения норм ССП и СНиП. Поэтому для строительства здания необходимо заказать соответствующие расчеты и технические исследования в специализированной компании.

Для правильного монтажа опорной системы важно определить и выдержать угол наклона пандуса, его ширину и размеры горизонтальной площадки. Это позволяет избежать затрат на исправление выявленных недостатков во время будущих проверок.

Преимущество устойчивых пандусов в том, что они долговечны и надежны, основаны на железобетонной конструкции. Такие конструкции характеризуются длительным сроком службы без необходимости ремонта. Еще одним важным моментом является правильный выбор отделочных материалов для наклонных пандусов.

К сожалению, многие владельцы зданий используют обычную керамическую плитку, которая зимой становится очень скользкой и может стать причиной травм.

Этого нельзя допускать.

Ролл-пандус

В России это появилось некоторое время назад. Это прогрессивное и инновационное решение, предлагающее быстрый монтаж пандуса с регулировкой наклона в соответствии с требованиями ГОСТа.

Преимущества конструкции такого типа — легкость, высокая мобильность и скорость установки с моментальным доступом.

Роллеты изготовлены из качественного авиационного алюминия и выдерживают высокие нагрузки. Гибкое соединение секций и возможность регулировки их количества гарантируют быструю регулировку всей роликовой рампы.

На сегодняшний день это самый мобильный и простой выбор для создания неисправной транспортной конструкции за считанные минуты. Спиральная рампа обладает гораздо большими возможностями, чем роликовая модель. Она обеспечивает гораздо большую длину пандуса и может использоваться в любом месте, даже на открытой местности.

Как сделать пандус из бетона

Для людей с ограниченными возможностями, особенно для инвалидов-колясочников, обычные ступеньки перед входом в подъезд  дома (поликлинику или магазин) зачастую являются непреодолимым препятствием. Если же оборудовать часто посещаемые общественные места специальными гладкими наклонными под небольшим углом приспособлениями (пандусами), то у таких людей появится возможность подняться/спуститься без помощи посторонних. Об этом говорится и в государственной программе «Доступная среда», утвержденной правительством РФ.

Если же вы владелец частного дома и среди ваших близких имеется человек, использующий для передвижения инвалидную коляску, то вы можете самостоятельно обустроить пандус, применив обычный бетонный раствор.

Требования нормативных документов

Прежде, чем приступать к самостоятельному изготовлению бетонного пандуса, следует внимательно ознакомиться с нормативными документами (ГОСТ Р 51261-99; СНиП 35-01-2001; СП 30-102-99; СП 59.13330.2012), в которых изложены требования, предъявляемые к этим вспомогательным сооружениям. Дело в том, что они разработаны специалистами с учетом размеров стандартных типовых инвалидных колясок и тех физических усилий, которые необходимо будет приложить человеку с ограниченными возможностями для самостоятельного безопасного подъема/спуска по наклонной поверхности. Ниже приводим основные нормы, которых следует придерживаться при разработке проекта и последующего строительства пандуса:

• Длина наклонной части (L) одного марша не должна превышать 9000 мм. Специалистами установлено, что именно такое расстояние (хотя оно и весьма усредненное) люди с ограниченными возможностями могут преодолеть без промежуточного отдыха.

• Максимальный перепад высот (H) одного пролета не должен превышать 80 см.
• Ширина свободной поверхности пандуса (без учета вспомогательных поручней) – не менее 90 см. Такая величина обусловлена габаритными размерами стандартных инвалидных колясок.
• Угол наклона (α) рассчитывают, исходя из соблюдения пропорции длины пандуса (S), которая является проекцией наклонной части, к высоте (H). То есть, α=H/S=1/20 (или 5%).

На заметку! В случае, когда свободного места для монтажа пандуса недостаточно, угол наклона допустимо увеличить и рассчитывать из пропорции α=H/S=1/12,5 (или 8%).

• По бокам наклонной части должны быть установлены двухрядные поручни. Причем расстояние от поверхности пандуса до их нижнего/верхнего ряда составляет 700/900 мм соответственно.

Естественно, при самостоятельном строительстве пандуса на собственном участке для облегчения передвижения близких вам людей-инвалидов строго придерживаться изложенных выше требований не обязательно. Но помните: все перечисленные выше нормы и правила были разработаны с учетом мнения «маломобильных» групп населения. Поэтому к этому следует прислушаться.

Разновидности бетонных пандусов

В зависимости от высоты пандусы подразделяют на:

• Одномаршевые (при H ≤ 80 см).
• Многомаршевые (если H ˃ 80 см). Размеры площадки для разворота коляски у таких сооружений должны составлять не менее длина/ширина – 150/180 см.

По конструктивным особенностям бетонные пандусы могут быть с опорой:

• Непосредственно на грунт (а точнее на щебеночно-песчаную подушку).
• На специально обустроенные несущие стенки.

Особенности приготовления бетонной смеси для обустройства пандуса

Помните: раствор для изготовления пандуса должен быть более густой консистенции, чем для обустройства стяжки пола или заливки фундамента. В противном случае цементно-песчаная смесь при выравнивании будет просто стекать вниз.

Чтобы не ошибиться с количеством воды при замешивании раствора, лучше произвести пробное тестирование. Для этого следует изготовить маленький макет (вернее опалубку) будущего пандуса (с необходимым углом наклона). Затем приготовить небольшую порцию раствора (записав при этом, в каком соотношении был сделан замес). Если после укладки и выравнивания поверхности смесь сохраняет форму, то вы все сделали правильно. Если же раствор стекает вниз, то процесс следует повторить, постепенно уменьшая процентное содержание воды при приготовлении раствора, до тех пор, пока вы не добьетесь желаемого результата. Определив опытным путем необходимую консистенцию бетонной смеси, можно смело приступать к изготовлению наклонного пандуса.

Расчет длины «помощника» для «маломобильного» человека

Конструкция бетонного пандуса, естественно, напрямую будет зависеть от высоты площадки перед входной дверью относительно поверхности земли. Для примера рассчитаем размеры конкретного наклонного сооружения. Допустим, что перепад высот (H) между площадкой и уровнем земли составляет 40 см. Для расчета оптимального угла наклона (5%) воспользуемся формулой из нормативных документов H/S=1/20. Тогда длина пандуса составит: S=H×20=40×20=800 см=8 м. Если перед крыльцом дома нет достаточного свободного места, то увеличиваем угол наклона пандуса до предельно допустимой величины (8%). Исходя из соотношения: H/S=1/12,5; получаем S=H×12,5=40×12,5=500 см=5 м.

Важно! Дальнейшее уменьшение длины пандуса может привести к тому, что возведенный с таким трудом бетонный «помощник» станет для близкого вам инвалида-колясочника непреодолимым препятствием. Кстати, для того чтобы упростить составление предварительного проекта, можно воспользоваться онлайн-калькулятором, который легко найти в интернете.

Алгоритм изготовления пандуса своими руками

После того, как составлен чертеж бетонного сооружения, можно приступать к его строительству. Алгоритм обустройства во многом схож с изготовлением мелко заглубленного ленточного фундамента и состоит из нескольких этапов.

Производим подготовительные работы

• В соответствии с чертежом с помощью колышков и строительного шнура делаем разметку.
• Производим выемку грунта на глубину около 30 см.
• В обустроенном углублении делаем песчаную подушку толщиной 10÷15 см и тщательно ее утрамбовываем, периодически смачивая водой.

Обустраиваем опалубку

В зависимости от длины пандуса опалубку для будущей бетонной конструкции можно изготовить двумя способами:

• Изготавливаем два одинаковых деревянных щита (из досок, фанеры или ДСП). Причем верхние части заготовок должны быть скошены в соответствие с углом наклона будущего пандуса. В дальнейшем они послужат направляющими при выравнивании наружной поверхности. По внешней стороне разметки вбиваем в землю деревянные бруски. С помощью саморезов крепим к ним изготовленные щиты.

На заметку! Такой способ изготовления опалубки предпочтителен при незначительной длине пандуса. Если же протяженность конструкции велика, то деревянные заготовки будут просто «неподъемными».

• Изначально в соответствии с нанесенной разметкой по всей длине будущего пандуса вбиваем в землю деревянные бруски. К их внутренней стороне с помощью саморезов крепим доски (листы фанеры или ДСП). Наносим на верхнюю часть обустроенной опалубки линию наклона, и отпиливаем излишки с помощью ножовки (или электролобзика).

Осуществляем армирование

После того, как закончено обустройство опалубки, производим ее армирование с помощью металлического каркаса. Сначала по всей поверхности «подушки» укладываем сетку из прутьев, скрепленных между собой вязальной проволоки.

Затем по периметру вбиваем в землю отрезки арматуры таким образом, чтобы они были немного ниже верхних торцов опалубки. К вертикальным штырям крепим следующий горизонтальный армирующий слой. Если планируем обустройство поручней, то в определенных местах осуществляем выпуски вертикальных армирующих элементов над наклонной внешней поверхностью. В последующем к ним привариваем опорные стойки, и уже на них крепим поручни.

Заливаем раствор

Если позволяют подъездные пути, то заказываем готовый раствор необходимой консистенции на ближайшем предприятии по его изготовлению и заливаем всю опалубку сразу. При этом производим уплотнение смеси с помощью погружного вибратора. Наружную поверхность уложенного раствора выравниваем правилом (или виброрейкой) по направлению снизу-вверх.

Если же изготавливаем пандус самостоятельно, то при приготовлении раствора (вручную или с помощью бетономешалки) стараемся минимизировать промежутки между замесами. Это крайне важно для того, чтобы будущая конструкция имела лучшую монолитность.

Важно! Для предотвращения быстрого высыхания уложенного раствора бетонную конструкцию следует укрыть полиэтиленовой пленкой (периодически снимая ее и смачивая поверхность водой).

Для предотвращения растрескивания наружной поверхности бетонного пандуса не забываем обустраивать компенсационные швы. Для этого подойдут деревянные рейки небольшой толщины (10÷15 мм), которые вдавливаем в уложенный раствор на расстоянии 80÷120 см друг от друга.

Демонтаж опалубки производим только после того, как раствор наберет окончательную прочность (как правило, это происходит через 25÷30 дней).

Производим облицовку

Боковые части возведенного бетонного пандуса декорируем в соответствии с личными предпочтениями, общим дизайном жилого строения и доступными материалами. Для этого подходит керамическая плитка, искусственный или натуральный камень. А вот внешнюю наклонную поверхность (то есть, «проезжую» часть) облицовываем только материалами, обладающими противоскользящими свойствами (например, специальными покрытиями на основе резины).

Рассчитайте необходимую длину рампы

Рассчитайте необходимую длину рампы

Главная   | О нас   | Спросите Рампмена   | Калькулятор длины   | Галерея продуктов   | Читайте наш блог   | Форма освобождения от НДС   | Контакт Порог/бордюрные пандусы Все пороги/бордюры Клин из стекловолокна Складной порог из стекловолокна Резиновый клин Резиновый клин со скошенными сторонами Пороговый мост из квасцов, 2 части Плоская панель из квасцов для бордюров Плоский бордюрный пандус Плоская панель из квасцов 500 кг Порог из квасцов с кромкой Путешествие Triple Fold из стекловолокна Композитный бордюр 250 кг Композитный бордюр 750 кг Композитная платформа + пандус Портативные складные пандусы Все переносные складные пандусы Квасцы, складывающиеся по ширине Квасцы, складывающиеся по длине Складывание по ширине из стекловолокна Складывание по длине из стекловолокна Складывание по ширине из углеродного волокна Ролларамп Все Rollaramp Одинарная ширина 760 мм Двойная направляющая 300 мм x 2 Аксессуары – Rollaramp Рампы для скутеров/транспортных средств Все рампы для скутеров/автомобилей Самокат из квасцов Телескопические каналы из квасцов Стеклопластиковый самокат Складные направляющие из стекловолокна Квасцы тройной длины Длина сгиба квасцов Пандус для домашних животных/собак Полупостоянные пандусы Полупостоянные пандусы Двойной поручень из стекловолокна шириной 800 мм Двойной поручень из стекловолокна шириной 1200 мм Платформа из стекловолокна 1200 x 1200 мм Аксессуары – Рампа из стекловолокна Двойной поручень из стекловолокна (длинный) Двойной поручень из алюминия 900 мм Двойной поручень из алюминиевого сплава 1300 мм Погрузочные рампы для фургонов Погрузочные рампы для всех фургонов Фиксированный Clearview 400 кг Фиксированный поворотный кронштейн Clearview 400 кг Фиксированная сплошная поворотная рампа 400 кг Стационарная монолитная рампа 400 кг Стационарная монолитная рампа 750 кг Стационарная сплошная поворотная рампа 750 кг Следующий инструмент можно использовать для расчета требуемого размера пандуса. Не стесняйтесь обращаться к нам, если вам нужна помощь. Заполните свои данные, чтобы рассчитать длину пандуса В: Как выбрать правильную длину пандуса? A: Лучше выбрать самую длинную рампу, которая соответствует пространству, в которое она должна вписаться, вашей способности поднимать/хранить/перемещать ее и в рамках бюджета, который вы хотите потратить. Это создаст меньший уклон и сделает инвалидную коляску или скутер более легким и безопасным для самостоятельного движения или помощи… Подробнее читайте в наших часто задаваемых вопросах » В: Существуют ли какие-либо правила, определяющие градиент? A: Существуют правила, которые определяют постоянные уклоны пандусов, которые обычно составляют 1:15, т.е. 15 дюймов наклона на каждый дюйм подъема. Несмотря на то, что они являются полезным эталоном, этот рекомендуемый градиент почти всегда совершенно непрактичен с портативной рампой. .. Узнайте больше в наших часто задаваемых вопросах »

Расчет уклона, уклона, наклона или уклона

Расчет уклона по длине и высоте

Вычисление уклона с использованием ширины и высоты для определения процента, угла или длины уклона (гипотенуза*) часто бывает полезно во многих областях, особенно в строительной отрасли, например, при возведении лестниц или крыш.

Определение уклона

Наклон соответствует наклону поверхности или линии по отношению к горизонтали. Он может быть измерен как угол в градусах, радианах или градианах или в процентах (отношение ширины к высоте, умноженное на 100).

Вы можете получить все необходимые значения для уклона крыши, дренажного уклона, крутой дорожки, пандуса и т. д.

Расчет уклона

Наклон, гипотенуза и углы прямоугольного треугольника

Длина:

м

Высота:

м

Единицы:

дюймфутярдмиляmmcmdmmdmhmkm



Десятичные разряды:

012345678910



Уклон:	75,00 %
Длина ската:	5,00 м
Угол 1:	36,87°
Угол 2:	53,13°
Периметр треугольника:	12,00 м
Поверхность треугольника:	6,00 м 2

* Гипотенуза: Совершенно варварский термин, означающий «длину третьей стороны» или «длину наклона».

Формула для расчета уклона

Длина склона рассчитывается по теореме Пифагора. Эта теорема делается путем умножения квадратного корня из квадрата на сумму квадратов ширины и квадрата высоты.

Итак: Квадратный корень ((ширина x ширина) + (высота x высота)) = длина наклона

Наклон 100%

Следует отметить, что уклон 100% не является вертикальным, но эквивалентен одинаковой высоте и ширине, что приводит к углу наклона 45°. Например: горная тропа со 100-процентным уклоном будет подниматься на 100 метров на каждые 100 метров движения вперед. Расстояние по этому склону составит 141,4 метра.

Пандусы для инвалидов

Уклоны пандуса для доступа инвалидов должны быть:

• максимум 12% для длины менее 50 см
• максимум 8% для длины менее 8 м
• от 4% до 5% для максимальной длины 10 м

Площадки должны быть установлены через каждые 10 м максимум и иметь минимальную длину 1,40 м.

Градиент ширины, известный как поперечный уклон, предпочтительно должен быть равен нулю и во всех случаях должен быть меньше 2%. Ширина пандуса должна быть не менее 1,40 м. Ее можно уменьшить до 1,20 м, если с одной или с другой стороны нет стены.

Градиент ширины, также известный как поперечный уклон, предпочтительно должен быть равен нулю и никогда не должен превышать 2%. Ширина пандуса должна быть не менее 1,40 м. Ее можно уменьшить до 1,20 м, если одна сторона не прикреплена к стене.

Средний наклон и высота пути

Вполне возможно рассчитать средний уклон пути, используя значения горизонтального расстояния (пробега) и высоты (подъема), достигаемые в конце уклона. Если путь ветровой, пройденное расстояние будет больше, чем длина склона.

Рисование прямого угла

Длина ската соответствует диагонали прямоугольного треугольника. Вы также можете использовать это измерение для расчета диагонали, чтобы нарисовать прямой угол, метод, широко используемый в строительной отрасли. Обычно используются следующие значения: 3 метра, 4 метра и 5 метров до , чтобы получить прямой угол .
