Расчет длины пандуса для инвалидов: Онлайн калькулятор расчета длины и угла наклона

Содержание

Как рассчитать длину пандуса – Всё о лестницах

Установка пандусов для маломобильных групп. Уточняйте цену.

Установка пандусов для маломобильных групп

Первое на что стоит обратить внимание при установки пандуса — это его уклон. Уклон является важнейшей характеристикой во время установки, если во время установки пандуса допустить ошибку либо уход от нормы — использование такого пандуса буден не безопасно для самого инвалида. Нормативные акты, которые регламентируют угол наклона СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013..

В акте точно сказано, что нормативный угол наклона для пандусов и колясок должен быть 1:20 в процентном отношение это 5 процентов или примерно 2,86 градуса. Также допускаются некоторые расхождение так: До 1:12 т.е 8% или 4,76 градуса — для возведение временных сооружений и объектов производственной инфраструктуры, обязательным условием возведение является горизонтальная площадка не менее 0,5 метров, в купе с соотношением одного марша пандуса не более 6 метров. до 1:10 т.е 10% или 5,71 градуса — при минимальных перепадов высот менее 0,2 метра.

Как рассчитать угол наклона пандуса?

На данный вопрос существует точный и однозначный ответ. Формула: наклон пандуса = H / L. По данной формуле, где H = перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Уклон пандуса для инвалидов. Пример расчетов для, к примеру, поставлена задача, рассчитать пандус для входа в здание. Высота крыльца = 0,4м. Необходимое соотношение 1:12, составляем пропорцию L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м. Если говорить об единицах измерение, которое мы используем при работе, то накол чаще всего выражен в градусах, также в процентах, и в виде отношений высоты к длине.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине. В тех документах, которые были в начале статьи законодатель допустил разночтение, а именно, по стандартному углу наклона пандусов для инвалидов в документе СНиП 35-01-2001, указано, что возможен уклон 1:12 либо 8%, в то время как в другом документе СП 59.13330.2012 — он равен 1:20 (или 5%). При возможных колизии с законом, учитывается СНиП 35-01-2001, так как данный документ является Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р.

Если у вас остались вопросы Мы всегда на них сможем ответит по телефону, который указан на сайте.

Предлагаем пандус для маломобильных групп по нормам СНиП и ГОСТ, оборудование для инвалидов и пандус для маломобильных групп от производителя, заказ и установка в Москве и по России. Обращайтесь

Расчет угла уклона пандуса и длины

Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001.

В соответствии со СНиП 35-01-2001 ” Доступность зданий и сооружений для маломобильных групп населения”
п.3.29 Максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 8 %. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10 %. В исключительных случаях допускается предусматривать винтовые пандусы.

При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%).

На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.

Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п.

Что обозначают данные цифры?

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.

Если Вам необходимо самостоятельно рассчитать угол уклона пандуса, зная его длину и высоту, то необходимо воспользоваться следующей формулой
arcsin(h/L), где h — высота, L — длина.

Будем рады видеть Вас в числе наших клиентов!

Телефоны и адреса

г. Москва, Щёлковское шоссе 2А

Как рассчитать пандус?

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59. 13330.2012 (это пожарозащитные системы). Так вот в строительных прописано — 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут — 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

в избранное ссылка отблагодарить

Источники: http://miagkov-m. ru/uklon-pandusa.php, http://nikelstroy.ru/unit/ugol_uklona/, http://www.remotvet.ru/questions/17078-kak-rasschitat-pandus.html

Уклон пандуса для инвалидов: СНиП для разных видов

Навигация по странице

Пандус – единственная конструкция с помощью которой инвалиды преодолевать лестницы.

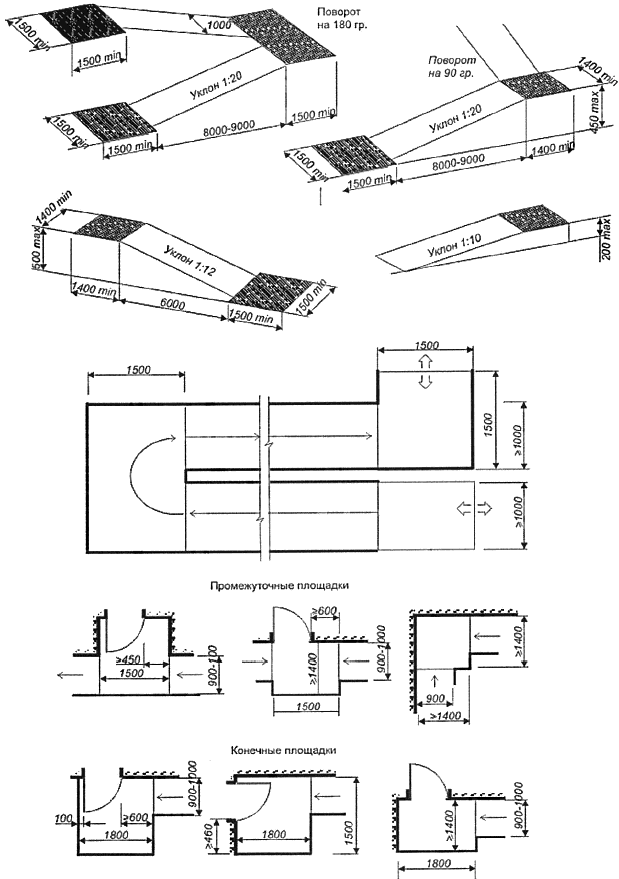

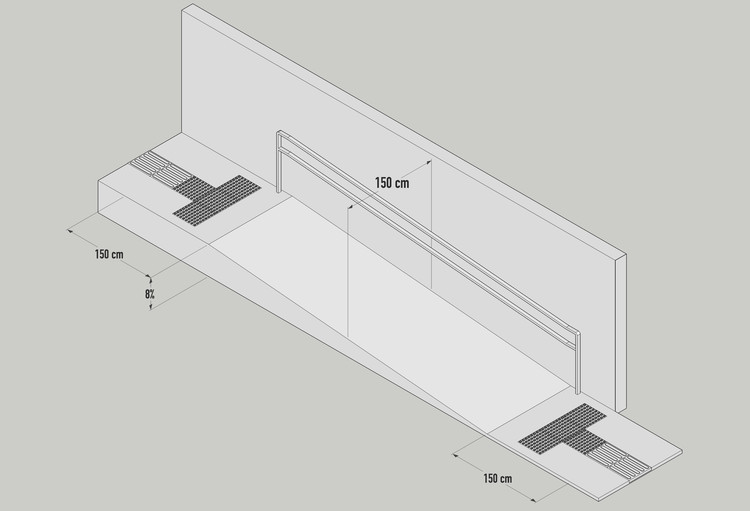

Уклон и размеры пандусов для инвалидов по СНиП

Пандусы для инвалидов должны отвечать множеству требований. К примеру, иметь определённую ширину и уклон конструкции, а также оборудоваться перилами установленной формы. Эти и другие важные моменты регламентируются СНиП — строительными нормами и правилами.

При расчет ширины обязательно учитывается количество человек,которые смогут одновременно передвигаться по пандусу.

Терминология

В СНиП используется множество названий тех или иных вещей. Поэтому для большей наглядности и понимания документа стоит обозначить следующие термины:

Разновидности пандусов

Все площадки для инвалидов можно разделить на 2 категории:

Первый тип обычно хранится в специальном помещении. При необходимости, съёмные изделия приносят и устанавливают на лестницу. Соответственно, после подъёма, конструкции вновь убираются в хранилище. Среди таких изделий выделяют:

Стационарные модели также подразделяются на несколько типов:

Нормативные документы

Как было сказано выше, размеры, уклон и другие важные моменты регламентируются строительными нормами и правилами (далее — СНиП). Требования к конструкциям для инвалидов устанавливают следующие нормативные документы:

Требования к входной площадке

Установить одну конструкцию недостаточно. Необходимо также учесть размеры входной площадки (например, верхней части крыльца).Параметры стандартной площадки и другие важные моменты описаны в СП 30-102-99.Согласно данному документу, входные конструкции должны иметь следующие размеры:

Главное требование к входной площадке — обеспечение возможности передвижения инвалидных кресел с максимальным комфортом. По этой причине, её площади должно быть достаточно для поворота или движения кресла. Чтобы обеспечить инвалидам комфортное передвижение, был разработан другой норматив — СП 59.13330.2012. Данный нормативный документ устанавливает иные требования к входным площадкам. В частности:

Общие требования

Определённый уклон, фиксированная ширина пандуса и оснащение его поручнями — это основные моменты, которые должны учитываться при проектировании конструкции. Но, помимо этого, изделия должны соответствовать другим, не менее важным требованиям. В частности:

Также стоит отметить следующее:

все наружные лестницы необходимо оборудовать пандусом;
наклонные спуски должны устанавливаться при перепаде высот от 1,5 см;
если высота конструкции более 300см, вместо наклонного спуска необходимо установить подъёмное устройство;
на пути к пандусу не должно быть преград (автомобилей, рекламных щитов, мусорных урн и т. д.).

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них — это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции — взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение — это ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

Также стоит отметить понятия «чистой» и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина — это дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон — это соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H — высота, L — длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

Пандус для инвалидов с углом наклона 10 %

В некоторых случаях допускается нестандартный наклон:

1:12 (8% или 4,8°) — для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками — не более 600 см;
1:10 (10% или 5,7°) — при высоте конструкции не более 20 см.

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус — абсолютно бессмысленно.Во-первых — такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых — взбираться по пандусу с углом в 30-40° будет невозможно.

Крутой угол наклона лестничного пандуса.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

Ненормативные изделия

К сожалению, установить конструкцию, которая отвечает всем вышеперечисленным требованиям, удаётся не всегда. Причин для этого может быть множество, например:

По этим и другим причинам, установка обычной модели может оказаться невозможной. Чтобы исправить ситуацию, иногда устанавливаются ненормативные конструкции. Конечно, они могут не отвечать многим требованиям, но зато дают возможность инвалидам попасть в здание.

Отсутствие поручней делает пандус не пригодным к эксплуатации.

То, что изделия могут не соответствовать некоторым нормам, не означает, что можно делать наклон в 40° или забывать про ограждения. При проектировании, необходимо учитывать следующие моменты:

Кнопки для вызова

В некоторых случаях нет технической возможности для монтажа стационарной модели. К примеру, главное крыльцо на ремонте, а посетители попадают через дополнительный вход, где нет наклонной конструкции для инвалидов.В подобных случаях, места для входа должны оборудоваться съёмными пандусами с кнопкой для вызова. При нажатии на неё, определённый сотрудник получает сигнал, выходит и устанавливает пандус. Соответственно, после подъёма или съезда инвалида, убирает конструкцию.

Кнопка вызова для инвалидов.

Итак, кнопки для вызова должны соответствовать следующим требованиям:

Съезды для тротуаров

Основная проблема малогабаритных групп населения — это отсутствие условий для комфортного передвижения. Если в некоторых зданиях или рядом с ними установлены наклонные конструкции, то на пешеходных дорожках всё печально. Как известно, поверхность тротуаров расположена выше дорожного покрытия. Поэтому при пересечении тротуара с автомобильной дорогой, образуется перепад высот. Он, как правило, составляет 10-15 см, что лишает инвалида возможности передвижения без посторонней помощи.

Тротуарные съезды способствуют беспрепятственному движению инвалидов.

По этой причине, при пересечении дорог, тротуары также должны оборудоваться небольшими пандусами. Они должны соответствовать следующим характеристикам:

Инвалидам недоступны многие вещи. Самое банальное — это комфортное и свободное передвижение. По этой причине лестничные конструкции и входы в здания должны оборудоваться наклонными конструкциями. Но самое важное, чтобы пандусы изготавливались в соответствии со СНиП, т.к. это значительно повысит надёжность конструкции и комфорт от использования.

Калькулятор уклона пандуса для инвалидных колясок | ADA Slope Percentage

Калькулятор уклона пандуса

Когда вы или кто-то из ваших знакомых пользуется ходунками, самокатами или инвалидными креслами, пандус значительно облегчит въезд и выезд из вашего дома. В National Ramp мы стремимся помочь вам достичь свободы сейчас, предоставляя лучшие и самые безопасные пандусы для жилых помещений на рынке. Мы предлагаем различные стили пандусов для инвалидных колясок, чтобы помочь вам или близкому вам человеку обрести независимость и гибкость. Все наши стили соответствуют стандартным стилям пандусов Закона об американцах-инвалидах (ADA):

Алюминиевые пандусы
Стальные пандусы
Деревянные пандусы

Независимо от того, ищете ли вы мобильное решение для себя или близкого человека, National Ramp поможет вам. Наши консультанты по пандусам и опытные монтажники могут рассчитать идеальный безопасный уклон пандуса для ваших нужд. Это гарантирует, что ваш пандус имеет правильный наклон и длину, чтобы соответствовать требованиям безопасности ADA. Мы используем формулу наклона пандуса для людей с ограниченными возможностями, чтобы помочь нам предоставить персонализированные пандусы, соответствующие вашему образу жизни и предпочтениям. Использование этой формулы помогает нам убедиться, что уклон вашего пандуса для инвалидных колясок имеет правильную высоту, наклон и длину.

Свяжитесь со специалистом по рампе прямо сейчас 877-748-5588

Что делает калькулятор уклона?

Пандус для инвалидов работает наиболее эффективно, если угол наклона установлен правильно и соответствует строительным нормам ADA для пандусов. В National Ramp мы используем формулу калькулятора уклона, чтобы безопасно определить размеры, необходимые для строительства пандуса за пределами вашего дома. Формула калькулятора уклона определит необходимую длину пандуса на основе требований к подъему и наклону.

Согласно ADA, максимальный уклон недавно построенного пандуса составляет 1:12, при этом каждый дюйм вертикального подъема требует не менее 1 фута длины пандуса. Это соответствует уклону около 4,8 градусов наклона.

Все пандусы требуют тщательного проектирования, чтобы гарантировать, что они подходят для пользователей ходунков, самокатов и инвалидных колясок. Пандус должен быть доступным, с уклоном на высоте, чтобы все пользователи могли легко перемещаться вверх и вниз независимо от того, нужна им помощь или нет. Ширина рампы является еще одним важным фактором, который необходимо учитывать, чтобы она работала для всех, кому она может понадобиться. Достаточная ширина гарантирует, что у инвалидных колясок будет достаточно места для легкого въезда и выезда из дома.

Когда вы поговорите с одним из наших консультантов по пандусам, они могут использовать вашу высоту ступени, длину пандуса и калькулятор уклона, чтобы помочь найти оптимальный наклон пандуса для инвалидных колясок, который соответствует вашему дому и потребностям в передвижении и безопасен для всех пользователей.

Свяжитесь со специалистом по рампе прямо сейчас 877-748-5588

Живите той жизнью, которую хотите, с пандусом National

В National Ramp у нас есть пандусы для любых нужд и для каждого дома. В наших необслуживаемых пандусах используется модульная конструкция, которую мы можем установить всего за несколько часов. Имея на выбор множество дизайнов, вы можете наслаждаться качественной конструкцией, которая безопасна и долговечна в любую погоду. Мы предлагаем 100% гарантию удовлетворения, чтобы убедиться, что вы получите лучший пандус для вашей собственности.

Вы можете довериться компании National Ramp, которая поможет вам прожить свою жизнь. Вы готовы начать свой путь к свободе? Позвоните нам по телефону 877-748-5588 или , заполните нашу контактную онлайн-форму , чтобы узнать больше!

Пандусы

— выбор нужной длины

Если вы знаете формулы, выбрать пандус нужной длины довольно просто. Все, что вам нужно, это рулетка, калькулятор или удобная таблица наклона рампы (см. ниже) и четкое понимание того, чего вы пытаетесь достичь, и вы сможете купить рампу с нужным уклоном. Вы же не хотите, чтобы пандус был слишком крутым, верно? На самом деле, длина пандуса не менее важна, чем ширина, когда дело доходит до безопасности, но требует некоторого обдумывания и планирования.

После расчета длины можно выбрать нужную ширину и тип пандуса в зависимости от того, как и где он будет использоваться. Какое облегчение узнать, что вы сможете посадить свой самокат в фургон; помочь пожилому человеку или человеку с ограниченными возможностями подняться по ступенькам крыльца; или катите инвалидную коляску по террасной дорожке с максимальной легкостью и безопасностью.

Наши коллеги из Prairie View Industries (пандусы PVI) поделились своими формулами уклона пандуса, диаграммой уклона пандуса и инструкциями по измерению, чтобы мы могли помочь вам рассчитать оптимальную длину пандуса. Спасибо ПВИ!

Какой длины должна быть рампа?

Для определения длины пандуса вам сначала необходимо определить подъем . Подъем — это вертикальное измерение между землей и местом, где будет находиться верхняя часть рампы.

Примечание: Если ваш подъем превышает 24 дюйма (2 фута), обратитесь к местному дилеру по поводу модульной системы. в большинстве приложений. Уклон относится к крутизне пандуса в градусах наклона. Некоторым пандусам может потребоваться соответствие требованиям ADA к более плавному уклону 1:12 (4,8 °), как указано в вашем штате.

Чтобы найти уклон 2:12 , возьмите общий подъем в дюймах (вертикальное измерение между землей и верхней частью ступени или площадки) и разделите его на 2. В результате вы получите длину пандуса в футах. потребность в этом подъеме.

Пример: Допустим, у вас есть подъем 12 дюймов. Разделите 12 на 2, и вы получите 6. Таким образом, для подъема 12 дюймов требуется пандус 6 футов с использованием соотношения 2:12.

A 1 :12 склон (используемый ADA) потребует 1 фут длины пандуса на каждый дюйм вертикального подъема.

Таблица наклона пандуса

Фото предоставлено PVI, Inc.

Никогда не превышайте уклон более 2 дюймов на 12 дюймов (соотношение 2:12) с занят креслом или самокатом. Никогда не превышайте уклон более 3 дюймов на 12 дюймов (соотношение 3:12) с незанятым креслом или самокатом .

Перед использованием всегда проверяйте, что верхняя часть пандуса закреплена на ступеньке или площадке. Может возникнуть необходимость закрепить верхнюю часть пандуса на посадочной поверхности с помощью прилагаемых стальных предохранительных штифтов.

Перед погрузкой занятого кресла или самоката в транспортное средство убедитесь, что имеется достаточный зазор над головой.

Всегда следуйте рекомендациям производителя вашего кресла или самоката.
