6 этапов строительства бани из пеноблоков с мансардой [+4 ФОТО]

Относительная дешевизна, практичность в применении, качество и функциональность – главные аспекты, которые делают пеноблок отличным материалом для строительства бани. Но главная его польза заключается в отменных свойствах теплоизоляции, огнеустойчивости и способности отталкивать воду. Именно поэтому многие выбирают проекты бань из пеноблоков с мансардой.

Проект или план – это первое, что нужно для возведения бани. Основные элементы его могут отличаться от личных предпочтений и индивидуальных нюансов.

Строительные интернет ресурсы и специализированные печатные издания предлагают разнообразные проекты. Можно также воспользоваться услугами архитектора, цена на которые колеблется в больших пределах.

Проект бани: что выбрать

Для того, чтобы возвести баню своими руками, необходимо придерживаться очередности выполнения строительных работ, которые включают:

• закладку фундамента в соответствии с регламентом и нормами строительства;
• организацию канализации и коммуникаций;
• возведение стен и их утепление;
• обустройство кровли;
• установку печи, водяных бачков;
• создание комфортного дизайна помещения при помощи внутренних отделочных работ.

Вариант эконом

Баня эконом.

Этот маленькая банька размером 3х3 м.

В ней с трудом могут разместиться:

• парная на 2-х человек,
• маленькая моечная,
• раздевалка.

Комната отдыха может быть устроена либо на мансарде, либо снаружи.

Средний класс

Инструкция к чертежу простейшего проекта бани с мансардой включает:

• размер 4,5х4,5 м;
• вариант крыши: «под конек» или односкатная;
• парную 4,10 м.кв., душевую 3,20 м.кв., релакс-комнату 10,66 м.кв.

Данный проект относится к эконом-классу, который не может отличаться особой оригинальностью и, скорее всего, будет напоминать бытовку. Но даже такая планировка позволит расслабиться владельцам небольших земельных наделов.

Бизнес-класс

Наиболее распространённым вариантом является «Золотая середина»: строительство бани 6х6 м. с более 50 кв.м. полезной площади. Возведение данного сооружения позволит поэкспериментировать с планировкой, где на первом этаже разместится парная, душевая, комната отдыха и санузел, а на втором, к примеру, можно обзавестись бильярдом.

Совет! Выбирая проект бани из пеноблоков с мансардой, не стоит останавливаться на большой по площади парной. Это связано с тем, что её необходимо будет протапливать рекордно большим количеством дров.

Приступаем к стройке

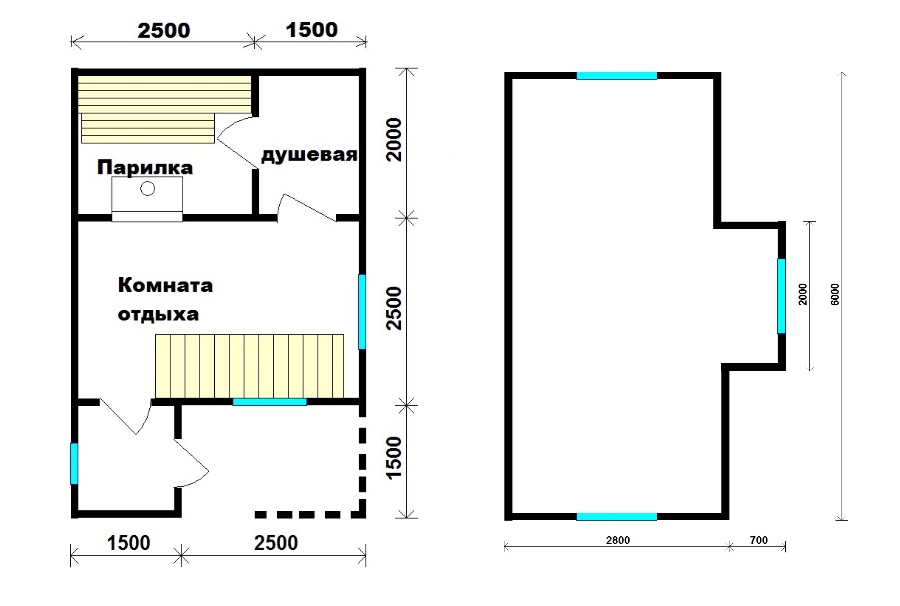

Вариант планировки.

Закладываем фундамент – «сердце» бани

При строительстве бани из пеноблоков самое главное – это правильно заложить фундамент.

1. Стоит начинать с разметки на местности и выкапывания траншеи. Для постройки небольшой баньки 4 х 4 м., потребуется котлован, глубиной 60 см и шириной 30-40 см.
2. Затем, используя лазерный уровень, необходимо забить штыри по углам вырытого котлована, а также в промежутках по всей длине фундамента на расстоянии 2 м.
3. Последующий этап состоит в изготовлении опалубки из досок шириной около 30 мм каждая и каркаса из арматуры толщиной металла 12 мм. В получившуюся «форму» заливаем бетон марки 200. Для небольшой по метражу постройки достаточно будет 75 см высоты цоколя (расход 4 куба бетона). Чтобы фундамент застыл, потребуется около 10 дней.
4. После чего можно осуществлять прокладывание канализации. Для этого потребуются канализационные трубы диаметром 10 мм и приёмник, в месте, где в соответствии с проектом будет размещена душевая.
5. Специалисты рекомендуют утеплять фундамент бани, поскольку в тёплое время года он покрывается конденсатом, и внутренняя его поверхность всё лето стоит мокрая. В скором времени это приведёт к разрушению фундамента.

Теплоизоляция фундамента содействует:

• сокращению потери тепла;
• обеспечению требуемой стабильной температуры бани;
• предотвращению появления конденсата;
• защите гидроизоляции.

6. На дно котлована укладывается сетка и заливается цементом с толщиной слоя около 15 см (расход 1 куб бетона).

Возведение стен

Фото – устройство печки на фундаменте.

Для начала следует уложить гидроизоляцию по схеме: битум – рубероид – битум – рубероид.

Для строительства бани своими руками лучше всего использовать пеноблоки марки М25, размером 200х300х600 и плотностью D700. Блоки необходимо класть ребром на специальный связочный клей или цементную смесь. Обязательно нужно периодически проверять вертикальность и горизонтальность кладки.

Внимание! Все действия необходимо начинать с угла: разметку фундамента, кладку стен. Вертикальность угла и горизонтальность фундамента нужно проверять особенно тщательно, иначе неизбежен перекос.

Строительство мансарды

Строительство бани.

Для возведения каркаса мансарды необходимо сделать максимально точный расчёт несущих конструкций. Основой будущего потолка послужат горизонтальные стропила, а стен — вертикальные стойки. При этом оптимальный угол наклона стропил – 30-60 градусов. Это объясняется тем, что чем больше этот диапазон, тем меньше остаётся полезной площади мансарды.

Нормальной шириной данного помещения считается 3,5 метра и высота 2,3 метра.

Лучшей крышей станет многослойная ломаная конструкция, состоящая из кровли, гидроизоляции, утеплителя, обрешётки, пароизоляции и внутренней отделки.

Пароизоляция: спасаемся от влаги

Мансарда над баней отличается своими необычными условиями размещения, которые характеризуются повышенной влажностью.

Поэтому пирог межэтажного перекрытия здесь должен иметь следующую структуру:

• пароизоляция: фольга или плёнка;
• теплоизоляционный слой с использованием базальтовой ваты между стропилами;
• вентилируемый нижний зазор, толщиной 50 мм;
• кровельная мембрана из тайвека, изоспана или юты;
• вентиляционный верхний зазор – 50 мм;
• обрёшетка;
• кровля.

Заключение

При необходимости можно посмотреть видео в этой статье, которое, безусловно, поможет построить баню в соответствии с выбранным, самым подходящим проектом. Так или иначе, но иметь удобную маленькую (или не очень) баньку на своём участке и полезно, и приятно, и даже престижно (см.

также статью «Строительство бани из пеноблоков своими силами»).
