Построить мангал в беседке своими руками: поэтапно с фото и видео

Печь для беседки своими руками: порядовка, описание кладки, фото

Кирпичные или простые стальные мангалы в беседке – это оборудование служит для создания уютной и теплой обстановки. Языки живого пламени, запах жарящегося мяса и овощей, приятная компания, что еще нужно человеку. Простые конструкции может сделать любой домашний мастер, главное иметь начальные навыки каменных работ и выполнять основные рекомендации профессионалов.

Свернуть

• Устройство будущей конструкции
• Инструкция по изготовлению
• Материалы и инструменты
• Изготовление фундамента
• org/ListItem”>Порядовка
• Описание кладки
• Сушка
• Фото-подборка
• Сколько может стоить?
• Вывод

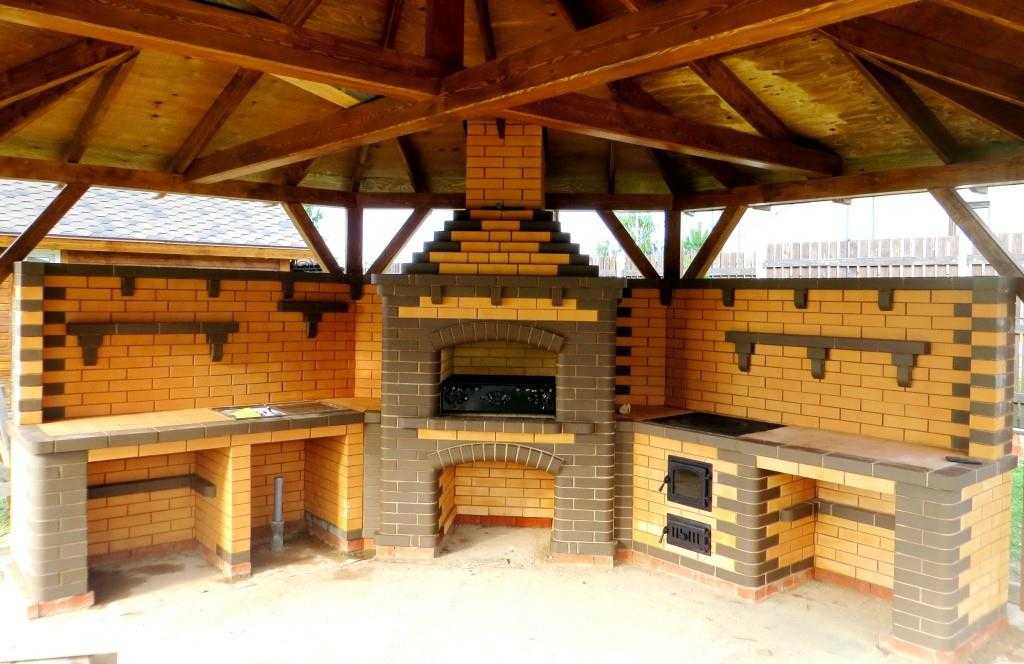

Оптимальный вариант – небольшая кирпичная печка с местом для барбекю и столешницей. Такая конструкция обогреет и накормит. При желании агрегаты обкладывают природным камнем или плиткой, все зависит от индивидуальных возможностей и запросов.

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке.
   Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.

к содержанию ↑

Инструкция по изготовлению

Если вы обладаете начальным опытом кладки кирпича, то печь для беседки можно сделать своими руками. Все работы разбиты на несколько этапов. Разберем каждый подробно.

к содержанию ↑

Материалы и инструменты

Перед началом выполнения основного этапа работ, нам потребуется собрать своими руками весь список материалов и инструмента:

• шамотный и керамический отделочный кирпич в достаточном количестве;
• если планируется изготовление фундамента, подготавливаем бетонный раствор из смеси цемента, песка и щебня. Инструкция по изготовлению плиты приведена ниже в отдельной главе. Работы проводятся заблаговременно, фундаменту нужно время для усадки;
• из смеси глины и кварцевого песка заблаговременно готовим раствор для кладки. За 3 суток заливаем водой смешанные в одинаковой пропорции все ингредиенты. Перед началом работ перемешиваем раствор и доводим его консистенцию до оптимального уровня;
• стальные детали для изготовления перегородок, варочной панели и дверцы топочного отсека;
• для обкладывания пола вокруг печи подготавливаем керамическую плитку или другой огнеустойчивый прочный материал;
• по размерам разделочного стола заказываем или вырезаем самостоятельно заготовку для столешницы;
• покупаем достаточное количество туб с жаропрочным герметиком для надежного заделывания стыков соединения отдельных деталей с корпусом печи;
• столешницу устанавливаем на влагостойкий герметик или монтажный клей;
• болгарка или лобзик с камнями или пилкой по кирпичу и стали;
• набор инструмента каменщика;
• арматуру для сооружения фундамента и запас вязальной проволоки;
• съемную опалубку или отрезанные по размеру деревянные доски;
• уровень, рулетка, расшивка швов между кирпичами;
• лопата, корыто для изготовления раствора.

к содержанию ↑

Изготовление фундамента

Рассмотрим сложный вариант – беседка есть, а фундамента под печь нет:

1. размечаем и разбираем половое покрытие по габаритам агрегата. Учитываем, что фундамент должен выступать за истинный размер на 300 мм;
2. углубляемся в грунт на 500-600 мм и засыпаем дно котлована песчаной и гравийной отсыпкой;
3. слой подушки уплотняем с помощью трамбовки и распределяем по поверхности арматурную сетку. В местах перемычек связываем прутки вязальной проволокой;
4. устанавливаем опалубку. Рассчитываем толщину плиты так, чтобы она не доходила до уровня полов на 50 мм;
5. проверяем уровень нашей плиты и заливаем ее бетоном. Правилом из доски или профильной трубу разравниваем раствор и уплотняем его ручным вибратором.

Бетон должен выстоятся, в первые дни при высокой температуре на улице поливаем его водой, не давая поверхности пересыхать. Смачиваем поверхность плиты и засыпаем тонким, ровным слоем цемента. Эту операцию проводим постоянно в течение 6-7 дней. Разравниваем слой мастерком, как бы втирая цемент в плиту. Так мы делаем наружную поверхность прочной. Оставляем плиту для усадки и только через 20-30 дней приступаем к продолжению работ.

Застывший бетон фундамента закрываем листами рубероида для гидроизоляции плиты. Стыки и края обрабатываем растопленной смолой или герметиком. Такая простая работа защитит печь от воздействия влаги. После монтажа печи, оставшиеся зазоры закрываем раствором и керамической плиткой, укладывая ее вровень с основным половым покрытием беседки. О кладке плитки можно узнать на нашем сайте в отдельной статье. Мы останавливаться на этой операции не будем.

к содержанию ↑

Порядовка

Мы используем схему порядовки и чертеж печи для беседки, сделанной своими руками. Ниже приведены 2 схемы. Первая с 1 по 17 ряд кирпича и вторая от 17 до 30 слоя блоков.

Не требуется выкладывать сложные своды и конфигурации, поэтому с работой справится даже начинающий печник.

к содержанию ↑

Описание кладки

Номер ряда	Описание работ
1	Блоки выкладываются плашмя, по всей поверхности плиты. Постоянно проверяем правильность кладки, используем строительный уровень. От качества первого слоя зависит геометрия все конструкции.
2 – 6	В каждом рядке делаем перевязку. Для этого очередной слой начинаем с половинки кирпича или укладываем целый блок поперечно предыдущему. В первый рядах важно следить за геометрией кладки особенно на углах. Работаем строго по схеме, на этом этапе мы закладываем пространство отсеков для хранения дров и кухонной утвари.
7	Устанавливаем плиту и перекрываем отсек пода печи. Блоки укладываем по порядовке. В месте укладки плиты потребуется добавить раствор, поэтому увеличиваем толщину шва на размер перекрытия отсеков.
8	Начинаем выкладывать дно топочного отсека.
9	Формируем топку. Здесь уже для кладки внутренней части используем шамотный кирпич, наружный слой выкладываем керамическими отделочными блоками. На торце размечаем и устанавливаем на место дверцу топки с рамой из уголка. Закрепляем ее распорками строго вертикально.
10	Начинаем постепенно закладывать отсек для хранения посуды и продолжаем выкладывать топку. Работу ведем строго по схеме.
11	Перекрываем отсек для хранения посуды и устанавливаем вырезанную по размеру столешницу. Закреплять ее на этом этапе не нужно. Просто примеряем и убираем подальше от пыли. Для столешницы можно использовать различные материалы. Подойдет толстая МДФная или сколоченная из досок. Можно выложить разделочный стол из декоративного камня. Все зависит от желания и возможностей. В этом рядке заканчиваем формировку топочного отсека. Дверка перекрывается кирпичами строго по порядовке. Для заготовки деталей перевязки и обкладки дверцы используем болгарку или кирочку каменщика.
12	Начинаем формировать жарочное пространство и подготавливать место для установки решетки мангала. Ее можно купить в специализированных магазинах или сделать самостоятельно из стальных прутков, необходимого сечения. Согласно схеме, в передней части выкладываем защиту из одного рядка блоков. На эту основу можно будет укладывать шампуры и не боятся ожогов.
13-16	Эти рядки кладутся по одной схеме. Продолжаем формировать жарочное пространство. Главное постоянно перевязывать слои блоков и следить за правильностью укладки блоков и заполнению всего шва раствором.
17	Полностью заканчиваем кладку жарочного отсека и начинаем выкладывать свод печи.
18	Выкладываем свод жарочного отсека агрегата. На этом рядке понадобится особенно внимательно укладывать каждый блок. Работа сложная, но поможет изготовление специального шаблона.  Его можно сделать из плотного картона или пластика. Теперь лекало свода разрезаем на отдельные части, соответствующие размерам блоков и подготавливаем их, отрезая лишние части и заглаживая поверхности. Не забываем пронумеровать каждую деталь лекало и кирпичи и выкладывать детали строго по номерам. Для создания опоры можно сделать макет свода из досок и подставить из под блоки. Так конструкция будет прочной и ее легко разобрать после застывания раствора. Когда выкладываем козырек, обязательно выдвигаем на 50 мм вперед.
19-20	Эти слои блоков кладем строго по схеме порядовки. Стенки практически сравниваются со сводом. Кирпичи подрезаем для плотного соединения с соседними блоками.
21	В этом рядке полностью перекрываем свод жарочной камеры. Работаем согласно схеме.
22	Выкладываем козырек по всему периметру нашей беседочной печки. Перевязка углов проводится с учетом подрезки блоков по разметке. Она выполняется только на стыках боковых стенок с тыльной частью.
23	Полностью закрываем жарочную полость и приступаем к формированию трубы вытяжки отработанных газов. Заужаем дымовой канал до необходимого размера.
24	Кладку ведем по порядовке.
25-27	Выкладывание начала дымохода с перевязкой первого ряда этой части печи.

Печка для беседки из кирпича своими руками готова.

к содержанию ↑

Сушка

Летняя печь в беседке требует соблюдения аналогичных правил безопасности, как и домовой, отопительный котел, работающий на твердом или другом виде топлива. После кладки печи нельзя сразу приступать к готовке плова или шашлыка.

Печь потребуется просушить. На это уйдет 2-3 дня. За это время обкладываем участок пола вокруг агрегата керамической плиткой. Закладываем в топку 2-3 кг дров и даем им полностью сгореть. Не забываем открыть дверку топки и все двери и окна в беседке.

При первом обжиге выделяется большое количество дыма. После полного остывания кирпичей, операцию повторяем. За день удастся провести 3-4 обработки. Только полностью, постепенно высушенная кирпичная печь будет служить нам долгое время.

Во время эксплуатации помним о правилах безопасного использования нагревательными приборами. Нельзя загружать в топку дрова большой длины, чтобы они торчали наружу. Не рекомендуется допускать детей к приготовлению шашлыков. Все правила известны и от их исполнения зависит комфорт и безопасность вашего отдыха.

к содержанию ↑

Фото-подборка

Фото печи для беседки из кирпича, разных конструкций и форм:



к содержанию ↑

Сколько может стоить?

Разберем несколько вариантов готовых агрегатов, которые могут сделать профессионалы.

Модель	Описание	Цена с учетом материалов в рублях
Кирпичный барбекю – мангал с собственной крышей.	Печь оснащена деревянной ставенкой и защитной кровельной конструкцией. Для строительства внутренней части используется шамотный огнеупорный кирпич, наружная отделка из декоративных керамических блоков. Дополнительно устанавливается отдельный столик. Ширина мангала – 850 мм, общая длина конструкции – 2050 мм. Наружные поверхности обработаны защитным термостойким лаком. Срок строительства – 5 дней.	230 000.
Барбекю с варочной плитой с возможностью установки казана.	Печь оборудована мангалом и решеткой для жарки мяса, овощей, рыбы. На одном уровне установлена варочная панель с разборной поверхностью. Удалив металлические круги разного сечения, вы получаете возможность установить казаны, разных размеров. Под топочным отсеком оборудовано место для укладки запаса дров и просушивания топлива. Ширина – 770 мм. Общий размер – 2040 мм. Внутренние ряды выложены шамотным кирпичом, для наружной кладки используется специальный коричневый печной кирпич «Lode». Минимальный срок строительства – 10 дней.	348 000.
Русская печь с возможностью изготовления пиццы, мяса на мангале и барбекю.	Агрегат оснащен кованой дверцей и выносным термометром. С правой стороны изготовлен мангал для шашлыка и барбекю. К стене топочного отсека закреплена варочная панель с плитой для установки разных размеров кастрюль и казанов. Печь оборудована емкостью для нагрева воды, которая подается в мойку, установленную на столе. Столешница покрыта акриловой отделкой. Ширина 620 мм, общий размер 4060 мм. Топочный отсек выложен из шамотного кирпича. Наружная отделка – витебские керамические блоки. Срок постройки – 14 суток.	398 000.
Барбекю – мангал со встроенной коптильной установкой и угловой варочной панелью.	Предусмотрена возможность изготовления пиццы. Печь оборудована духовкой с отдельным топочным отсеком. Отсек для хранения дров оборудован деревянной дверцей. Ширина – 80 мм. Общая длина – 4080 мм. Облицован кладочным узорчатым кирпичом.	385 000.
Арочная конструкция мангала и большим духовым шкафом.	Дверца выполнена из огнеупорного стекла. Мангал оборудован для установки шампуров и жарки мяса на решетке. Дополнительно установлен электровертел. Ширина – 680 мм. Общий размер 1700 мм. Полный цикл строительных работ – 14 дней.	315 000.

к содержанию ↑

Вывод

Конструкция печей для беседки простая, ее сможет сделать каждый мужчина. Главное никуда не спешить, проводить кладку строго по схеме и с учетом проекта. Только тогда в вашей беседке будет тепло и уютно. Добавит комфорта вкусный и ароматный шашлык из мяса и овощей приготовленный на вашем мангале.

Как сделать мангал из кирпича своими руками на дачу

Ароматный шашлык, овощи на гриле или сочное мясо-барбекю станут вкуснейшим дополнением к встречам с друзьями или родными во дворе вашего дома. Порадуйте себя и близких – постройте себе мангал! Вы можете возразить: «Зачем строить, когда в магазинах полно обычных железных мангалов?». Дело в том, что у металлических мангалов много недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Кирпичный мангал для дачи своими руками: чертежи, фото

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция, как сделать своими руками

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

• под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
• засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
• заливается бетонный раствор.

Построить мангал из кирпича своими руками можно после полного застывания бетона, не ранее чем через 1,5-2 недели.

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

• первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
• облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;
• после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
• еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
• оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
• последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни. Плюс ко всему во время дождя или града слышен сильный стук по металлочерепице – и общаться под такой крышей становится очень неуютно. Со временем крыша из металлочерепицы может заржаветь, особенно в местах крепежа, потому что в составе этого кровельного материала есть металл.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Часто такие навесы делают высокими, чтобы избежать эффекта «горячей» крыши от палящего солнца. Но в таком случае защитные функции теряются, ведь под такой навес легко будут попадать капли дождя, а в ясный день – тень будет выходить за пределы навеса.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

3. Ондулин. О преимуществах этого кровельного материала стоит рассказать более подробно.

Ондулин очень прост в транспортировке, не нужно быть мастером на все руки, чтобы его смонтировать. С профнастилом и металлочерепицей все куда сложнее: для монтажа придется нанимать специальную бригаду и тратить на это дополнительные деньги.

Какие еще есть преимущества у ондулина? Несмотря на свою небольшую толщину, это очень прочный кровельный материал. Один квадратный метр ондулина выдерживает нагрузку до тонны, а значит – снеговые нагрузки ему не страшны. Ондулин никогда не заржавеет, ведь в нем не содержится металл (в отличие от металлочерепицы и профнастила, в составе которых есть металл).

Ондулин не протекает, не конденсирует и не шумит от града или дождя – под ним очень комфортно находиться даже во время проливного дождя. Еще ондулин никогда НЕ загорится от уголька, окурка или петарды – в качестве доказательства можете посмотреть вот этот видеоролик. В общем, отличное решение для навеса над мангалом на любом загородном участке!

чертежи, пошаговые инструкции

Мангал из кирпича – специальный мангал для приготовления шашлыка, построенный из кирпича. Солидный мангал из кирпича зачастую более функционален и используется в качестве гриля и барбекю, а нередко на нем готовят и другие блюда, даже просто предварительно разогревая пищу. Тоже интересный арт-объект на загородном участке. Вокруг такого заведения приятно собираться большой компанией.

Как выбрать место?

• Не забывайте, что это сооружение является объектом повышенной пожароопасности. Не следует располагать вблизи дома, деревянных и других легковоспламеняющихся хозяйственных построек.
• Строение не должно быть слишком далеко от места отдыха. Идеальный вариант – рядом с беседкой или возле летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
• Обязательно обустройте сайт. Рядом не должно быть клумб или грядок, так как от жары трава просто завянет. Стоит рассмотреть удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
• Если ветер постоянно дует в одну сторону, следите за тем, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Лучший материал для строительства – шамотный кирпич (печной). Выдерживает большие перепады температур и не разрушается. В качестве раствора для кладки используют глину с песком. Но требует предварительного замачивания.

Для кирпичного уличного мангала необходим хороший фундамент, а значит, нужен строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, защелки, лист железа. Если вы планируете сделать нишу и рабочее место, то вам нужна столешница из камня, дверцы можно сделать из дерева или металла.

Из инструментов потребуются:

• лопата;
• Мастер в норме;
• уровень;
• ведер для растворов;
• бетономешалка или корыто;
• Циркулярная пила.

Обязательно разрабатывается проект или берется готовый. По нему не только удобно выполнять работы, но и рассчитывать необходимое количество материалов. Небольшой запас никогда не помешает, а большие излишки бесполезны.

Заливка фундамента

Для стационарной кирпичной решетки требуется фундамент:

• Необходимо вырыть яму в соответствии с размерами проекта.
• Выложить дно котлована бутовым щебнем, установить опалубку (лучше смочить).
• Далее котлован заливается бетонной смесью из цемента и песка в пропорции 1:3, но послойно и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне приямка. Если яма небольшая и стены ровные, то опалубка не нужна.
• Сверху фундамент накрывают рубероидом или обычной пленкой.
• В жаркую погоду для равномерного высыхания основания рекомендуется иногда сбрызгивать его водой. Бетон схватится и высохнет за 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
• За это время можно приготовить глиняный раствор. В кадке необходимо вымачивать глину в течение недели, периодически помешивая и при необходимости подливая воду. Затем добавьте песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
• Легко проверить качество раствора. Для этого смешайте небольшое количество глины с сухим песком. Скатайте его в жгут диаметром 1 см. Он не должен терять форму, трескаться или растекаться.

Фундамент под мангал обязателен, это ответственная часть работы

Кладка кирпича

Накануне кирпич рекомендуется облить водой или опустить на 20-30 секунд непосредственно перед укладкой. Это обеспечит лучшее сцепление с грунтом, а сам материал не будет забирать влагу из глины.

Порядок кирпичного барбекю показан на следующем рисунке. Если вы хотите нарисовать свой ордер, то удобнее всего это сделать на листе бумаги в клетку.

Так выглядит заказать мангал

Самый простой способ кладки кирпича для мангала – это сдвигать каждый ряд на полкирпича, затем один или другой. Начинать укладку основания следует от углов к центру по ранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, выполняются сплошными. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отсеков, в которых удобно хранить дрова, древесный уголь, некоторую посуду и т.п.

Далее приступаем к кладке топки (центральная часть).

Для мангала можно использовать сборное железобетонное основание с армированием или выложить его из кирпича.

Если топку планируется сделать арочной, ее используют по окружности. Между кирпичами оставляют зазор в 1 см. Лучше всего для этого использовать чипсы. Так вы сможете равномерно распределить кирпичи. Только после этого пространство опрыскивают водой и заливают раствором. Окружность оставляют на 1-2 дня.

Сверху топку накрывают железобетонным брусом или железным уголком. На перемычку сверху выкладывается еще 1 ряд кирпичей.

При укладке рекомендуется оставлять небольшие зазоры, это позволит проникнуть воздуху, и горение будет лучше.

Если мангал из кирпича планируется использовать в качестве мангала, то нужно заранее продумать место установки мангала. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, заделанных в стены здания. Можно сделать несколько выступов, чтобы можно было разместить сетку на разных уровнях.

Далее ставятся ветровые стены и делается дымосборник. Труба крепится к опорным столбам и постепенно сужается. Это самая простая конструкция. А для защиты от осадков над ним устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может полностью отсутствовать, как и ветровые стены.

Облицовка и навес

Для того, чтобы постройка прослужила как можно дольше, необходимо построить навес для машины.

Он может быть:

• общим и охватывать всю зону отдыха;
• находиться прямо над жаровней.

Для этого под стойки навеса делаются бетонные основания или крепятся к основанию. Опоры могут быть металлическими или деревянными. В последнем случае по правилам пожарной безопасности они должны быть не менее чем в 16 см от конструкции и обработаны специальными антисептиками.

Крыша для навеса делается абсолютно из любого материала. А вот если он будет сочетаться с крышей дома и другими хозяйственными постройками, мангал из кирпича гармонично впишется в общий ландшафт.

Конструкцию можно оставить как есть, лишь слегка пройдя шлифовальный станок. Можно покрывать специальными красками для кирпичных печей. Интересно смотрится украшение из декоративного камня. Также можно использовать специальный пластырь.

Также можно использовать различные декоративные элементы не только на самом мангале, но и на дверцах встроенных шкафов, полках и т. д.

Посмотрите следующее видео, где наглядно показан процесс строительства кирпичного мангала.

Проекты, схемы и чертежи

Существует множество готовых проектов мангалов из кирпича, различных по сложности исполнения, стоимости и декоративным возможностям. Вы можете разработать собственный чертеж на основе существующих схем.

Представляем схему мангала, по которой легко построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня руки до пола. Если хозяин высокого роста, то топка будет достаточно высокой. Ширина жаровни не превышает 30 см, иначе в нее просто провалится стандартный шампур. В длину чаще всего не превышает 1 м, из расчета на 10 шампуров.

Построить мангал из кирпича своими руками можно по следующему чертежу.

Возможно, этот рисунок подойдет вам больше?

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительству мангала из кирпича.

Пошаговая инструкция по строительству мангала

Самый простой вариант

Самый простой мангал из кирпича имеет только цоколь и жаровню, иногда выступы для решетки. Укладывать не сложно, не нужно много места и материалов. Это будет отличный вариант шашлыка для дачи небольшой компании или семьи из 4 человек.

Это самый простой вариант мангала из кирпича

Если вы планируете построить прочную конструкцию, которую можно было бы использовать круглый год, то ставьте стационарный мангал из кирпича, дополняется ветровыми стенами и дымоходом.

Рекомендуем посмотреть следующее видео. В ней дана пошаговая инструкция по самостоятельному строительству мангала из кирпича.

чертежи дачных построек, как сделать самые простые беседки для дачи

Одна из главных построек на даче после дома и хозяйственных построек – беседка. Это место отдыха от городской суеты и общения с природой.

Особенности беседки для дачи

Беседки для дачи могут быть разными, в зависимости от потребности и от возможностей. Если беседка служит украшением участка, то ее строят основательно и изящно, с русской или финской печью, с камином, мангалом или мангалом. Но в большинстве случаев беседка нужна недорогая, которую можно построить своими руками. Как он будет выглядеть и из чего будет сделан, зависит от вкуса и умений владельца, а также от наличия материала.

Конструкция беседки состоит из четырех основных частей:

• пол;
• рама;
• крыши;
• финишная отделка.

Беседку можно сделать:

• стационарную – для нее используют бетон, кирпич, деревянные балки, железные уголки и трубы, шифер;
• переносные – материалом могут служить трубы ПВХ, алюминиевые конструкции, поликарбонат, брезентовый тент;
• разборный – можно разобрать полностью, а можно оставить на постоянной основе только каркас;
• выращенный – для его создания сажают деревья вместо каркаса и вьющиеся растения вместо стен и крыши.

Технология постройки

Для начала выбираем место, где будут ставить беседку. Он может быть пристроен к дому, сараю или забору, находиться в укромном уголке участка, быть разделительной конструкцией между двором и садом или огородом, находиться напротив кухонных окон дома или возле бассейна.

Тогда узнайте состав почвы: чернозем, серозем, песчаный, торфянистый, глинистый. От этого будет зависеть, какой секс нужен и нужен ли он вообще. Затем выбирается материал, из которого будет изготовлен каркас, и финишная отделка. Чертежи пола, каркаса и крыши выполняются с учетом размеров закупаемого материала, чтобы обрезков было минимум.

Составлена ​​смета и закуплены комплектующие: крепеж и инструмент.

Беседка напольная

Работа начинается с уборки участка. С помощью рулетки производится разметка на плане. Для этого в землю вбивают колышки, на которые натягивают капроновую нить. Разметку проверяют веревкой, завязанной наискосок – две диагонали должны быть равны.

Если грунт песчаный, то нужно снять верхний плодородный слой земли до песка , а периметр засыпать этим же песком. На такую ​​подушку можно просто положить доски, пропитанные защитными составами. Срок службы такого пола небольшой, но он легко заменяется. Как правило, хорошо пропитанная и окрашенная дюймовая доска на песчаной подушке стоит не менее 5 лет.

Периметр с убранной землей можно засыпать мелким щебнем или выложить плоскость пола хорошо пропитанными деревянными пеньками толщиной 10–15 см. Пни засыпают песком, смешанным с мелким гравием.

Если на участке есть натуральный камень, у которого одна сторона ровная, то пол можно выложить из него. Также подходит кирпич или тротуарная плитка. Укладывать их можно на харцовку (сухой цементный раствор), используя для выравнивания резиновую киянку.

Одним из способов крепления пола, если беседка стационарная, является заливка его бетоном. Это будет одна из основ фундамента. Такой подход дает возможность использовать заливку как чистовой пол и как черновую основу, на которую можно укладывать плитку или лаги для деревянного пола. Толщина заливки должна быть не менее 8 см.

По периметру, после очистки верхнего слоя земли, ставится опалубка из необрезной доски. Просто вставляется в края, а после застывания бетона снимается. Для долговечности и прочности в подготовленном периметре беседки делается подушка из гравия или песка и хорошо утрамбовывается с помощью воды. Такая подушка будет служить дренажем.

Из железной арматуры вырезают колышки диаметром 8-10 мм и вбивают в землю на 0,5-1 м под крепеж из той же арматуры. Опоры обвязаны жженой проволокой. Приготовьте стандартный раствор бетона: цемент, песок, щебень в соотношении 1/3/6. Заливается периметр, в процессе заливки утрамбовывается, чтобы не было пузырьков воздуха. Если беседка закрыта для использования в холода, можно сделать теплый цементный пол. Для этого при замесе раствора вместо щебня добавляют древесные опилки.

Заливка пола – довольно трудоемкий процесс, требующий много времени. Гораздо проще и быстрее заложить столбчатый фундамент. Это самый распространенный тип стационарной установки. На него кладут деревянный пол, либо он просто служит для крепления каркаса, а пол может быть любым.

Для столбчатого фундамента используется различное сырье.

• Трубы асбестоцементные или металлические. Можно использовать трубы ПВХ большого диаметра. С помощью строительного бура в месте расположения стоек каркаса проделывается отверстие и закрепляется в нем труба методом заливки или заливки бетоном. Нижняя часть трубы изолируется горячей смоляной или битумной мастикой. В центр трубы вбивается деревянное бревно, которое будет местом крепления горизонтального или вертикального каркаса.

• Бетон. Для этого выкопайте яму, вокруг которой сооружается опалубка. Для пучинистого грунта глубина ямы должна достигать уровня промерзания грунта, иначе беседка может «гулять». Внутри каркас предварительно собирается из железной арматуры и заливается бетоном. К раме можно приварить шпильку с резьбой для крепления внешней рамы.
• Кирпич. В этом случае штифт вбивается в отверстие и обкладывается кирпичами.
• Подручные материалы. Например, можно применить бывшие в употреблении автомобильные шины. Их просто укладывают на расчищенный горизонтальный участок земли и засыпают песком. Их собирают из деревянного бруса горизонтального каркаса по периметру беседки, который является основой для монтажа остальных частей беседки.

Каркас дачной беседки

Человеку, умеющему обращаться со сварочным аппаратом, проще всего сделать беседку из железа. Для работы вам понадобится сам прибор, уровень, болгарка и шуруповерт. Такой каркас подходит для любой крыши. Материалом может служить б/у труба, уголки 30х30 или 50х50 мм, металлические полосы. Его можно украсить коваными пролетами. На него легко крепятся поликарбонат, профлист, дерево, изделия из ПВХ.

Самую простую беседку можно сделать из распространенного и доступного материала – дерева. Он легко обрабатывается и красиво выглядит. Он не требует особых строительных навыков, поэтому подойдет для быстрого изготовления беседки своими руками. Для возведения каркаса используют прямоугольные бруски, кругляк и крепления в виде скоб, металлических уголков, гвоздей и шурупов. Столярному мастеру такую ​​постройку можно собрать без единого гвоздя. Обшить такой каркас даже проще, чем сделанный из металла. Он выдержит крышу из любого материала.

В городских квартирах часто делают ремонт, при котором заменяют дверь. Старые двери обычно выносят на мусоросборники за ненадобностью. Но ведь 8 б/у дверей – это уже материал для каркаса беседки. Их располагают под углом 90 градусов, торцом одной двери к плоскости другой и стягивают саморезами. Вот и получается четыре надежных основания для любого вида кровли.

Каркас можно собрать из любого доступного материала. Например, из пластиковых изделий. У пластиковых бутылок отрезают дно и собирают жерди, надев одну бутылку на другую. При сборке можно использовать клей «Момент». Если кровля средней тяжести, то емкости установки постепенно заполняют песком для повышения прочности. Такие столбы можно просто вкопать в землю. Есть вариант выложить таким образом всю стену, связав стойки между собой нейлоновой бечевкой.

Пластиковые трубы также легко и быстро закапываются в землю и засыпаются песком. Для массивной кровли внутрь трубы вместо песка заливают цементный раствор.

Для каркаса подходят и пластиковые товарные ящики. Они хорошо вставляются одна в другую и скрепляются между собой мягкой проволокой или капроновой нитью. Также их можно использовать для сборки скамеек и столов.

К подручным материалам можно отнести и лестницы. Если беседка нужна только в выходные дни, а работа на участке с использованием стремянок не планируется, их можно использовать как опоры для беседки с легкой крышей. Для этого достаточно одного растущего на участке дерева и двух стремянок, либо двух растущих рядом деревьев и одной стремянки. Стремянка устанавливается с помощью веревочных распорок с колышками, которые в натяжении вбиваются в землю по принципу установки палатки. Край брезента привязывают к дереву и размещают на лестницах. Закрепите полотно веревкой. Этот способ очень прост, конструкция быстро собирается и разбирается.

Если при расчистке участка вы срубили несколько деревьев, их не нужно сразу выбрасывать или сжигать. Из них делаются очаровательные опоры для беседки. Для этого дерево обрезают как можно ниже у земли, мелкие ветки удаляют, а из более толстых формируют эксклюзивную колонну. Установить ее можно на любой пол, изолировав пятку дерева рубероидом или мастикой. . В зависимости от состояния коры и древесины ее либо удаляют, либо оставляют и покрывают лаком.

Конечно, кирпичная рама выглядит красиво и надежно. Если в качестве дачи выбирается место в деревне, то вместе с ней часто идет дом со старой печкой, которую разбирают за ненадобностью. Кирпич выбрасывать не надо, ведь из него выйдет хорошая беседка. Правда, для простых построек этот вариант не подходит, но экономия и хорошее качество гарантированы.

Крыша для беседки

Верх беседки накрыт, чтобы скрыться от дождя и от солнечных лучей. Кровля бывает легкой, средней и тяжелой. Для легкой кровли подойдут плотные тканые полотна, навесы, полиэтилен. Рамку делать для них необязательно. К преимуществам таких конструкций относится простота и скорость монтажа, а вот дизайн и функциональность оставляют желать лучшего.

Для легкой стационарной кровли подходят материалы природного происхождения. Его можно укрыть камышом или небольшими снопами сена, оплести лозами орешника. Покрытие из живых вьющихся растений хорошо защитит от солнечных лучей и ветра, но не спасет от дождя.

Кровли средней тяжести включают стационарные покрытия. изготавливается с использованием легких материалов, таких как рубероид, поликарбонат, пластиковый шифер, битумная черепица. Чаще всего это линька. Для рубероида и черепицы нужен полный каркас крыши, а для пластикового шифера понадобятся только направляющие бревна. Поликарбонат имеет размер 2,1х6 м, его достаточно закрепить по краям или частично. Он довольно плотный, но легко гнется и режется. Недостатком таких крыш будет только грохот дождевых капель.

Тяжелые крыши – классический вариант крыши. Они не относятся к простым вариантам, но такая крыша позволит использовать перголу круглогодично.

Отделка

Беседка, выращенная с помощью вьющихся растений, нуждается только в уходе и формировании растений.
