Печи на четыре комнаты | Строительный блог Михаила Стропова


На рисунке ниже показан план оригинального размещения отопительной печи в середине дома или дачи — печи на четыре комнаты, в которой можно установить плиту или духовой шкаф. Размер печи — по размеру помещения. У такой печи острые углы, поэтому возле разделок 1 между перегородками и печкой слой штукатурки будет толстый. Для того чтобы штукатурка лучше держалась, во время кладки разделок в швы нужно закладывать вплотную к печи толстую проволоку 2. Концы проволоки между собой перевязываю т мягкой проволокой и заштукатуривают алебастровым или гипсовым раствором. В этот раствор можно добавить кирпичный щебень. В углы печи можно забить гвозди — это улучшит крепление штукатурки.






Типичный план размещения в доме печи на четыре комнаты



Для возведения разделок можно использовать кирпичный бой. У кирпичного боя — половинок

3 – обычно одна сторона длиннее другой. В разделку их хорошо класть длинной стороной то в одну, то в другую сторону печи через ряд.



Как и во всех печах, газоходы в данной печи не должны доходить до сгораемых конструкций. Труба у печи на четыре комнаты имеет необычную форму — ромбовидную. Такая труба более долговечна, так как позади нее на крыше не скапливается различный мусор, как это происходит в случае установки обычной трубы, от которого ржавеет и выходит из строя кровельное железо. У трубы ромбовидной формы острый угол, и поэтому возле него ничего не задерживается. Значит, не нужен будет и ремонт кровли.



Далее рассмотрим печь, которая идеально подходит для расположения на четыре комнаты.



Печь с двумя нишами



Печь с двумя нишами (рис. 1) хотя и сложная по кладке из-за устройства ниш 1, тем не менее имеет преимущество перед обычной печью без ниш.

Так, длина боковых стенок за счет ниш увеличивается на 75 см. В обычных печах для того, чтобы от стенок 2 шла
нормальная теплоотдача, необходимо, чтобы сначала нагрелись перегородки 3, а потом от них стыки, так как из-за перегородок толщина стенок у обычной печи будет различной. У печи же с двумя нишами толщина боковых стенок одинаковая — в половину кирпича. Ниши обеспечивают поступление дополнительного тепла от печи в помещение. Необходимо отметить, что в нишах наиболее сильно нагревается место 4 (см. порядовку 8-го ряда).



Если в 26-м ряду над нишами заложить железную толстую арматуру 5 с загнутыми концами, то в нишах можно сушить грибы, фрукты, овощи и другие продукты.



Печь кладут так. Как обычно, первые два ряда кладут сплошными с перевязкой. В 3-м и 4-м рядах выкладывают поддувало

6, в котором устанавливают дверку, и возле правой и левой стенок — горизонтальные газоходы 7 (без перегородок) с дверками чистки 8. Кладку 4-го ряда готовят под перекрытие. В 5-м ряду в двух кирпичах вытесывают бороздки — углубления, достаточные для установки колосниковой решетки 9. В этом же ряду перекрывают две дверки чистки и поддувальную дверку. Колосниковую решетку закладывают в углубления заподлицо с верхом кирпичей. После этого, начиная от решетки, оставшуюся часть 5-го ряда набирают полностью насухо, затем набранные кирпичи ряда снимают на пол и вновь кладут, но уже на раствор. В результате кладки перекрываются горизонтальные газоходы 7 и образуются четыре одинаковых газохода 10. В 6-м и 7-м рядах кирпичами
11
закрепляют перекрытие газоходов 7- В 6-м ряду выкладывают с двумя откосами (перед топочной дверкой и позади колосниковой решетки) углубление под топливо 12 и выкладывают подину 13 (см. разрез по А-А). С 8-го ряда начинают выкладывать ниши 1. Их можно выложить так, как показано на рис. 80а, то есть оставить открытыми, или сделать закрывающимися — установить в нишах раму из металлических уголков, а на ней прикрепить две дверки 14 (если сделать не две, а одну дверку, то она может от жары деформироваться). Снизу и сверху в дверках делают отверстия 15. Если в нишах предполагается сушить овощи, то желательно в верхней дверке установить термометр 16. Устройство рамы упрощает кладку. Высота рамы — 20 рядов. Зная, что высота одного ряда со швом должна быть 7 см, можно определить высоту кладки под раму по уже сложенным (от пола до рамы) семи рядам
17
.



Во время кладки дверки с рамы лучше снять. Если без рам ниши стали получаться уже или шире, то кладка пошла не по отвесу, поэтому необходимо чаще проверять правильность кладки печи. С 7-го по 9-й ряды устанавливают топочную дверку 18. В 10-м ряду перекрывают топочную дверку и по 21-й ряд кладку ведут без изменений, кроме отдельных рядов, которые перевязывают кладку с передней и задней стенками. В 22-м ряду делают над топкой напуски и готовят ряд для перекрытия над топкой. 23-м рядом перекрывают пространство над топкой, оставляя отверстие-хайло 19

для выхода газов из топки. В 24-м ряду закрепляют перекрытие и кладку, предварительно осуществив необходимую теску кирпичей 20.


Рис. 1а. Печь с двумя нишами (вид спереди)




Рис. 1б. Печь с двумя нишами. Порядовки (ряды 1-6)



В 25-м ряду выкладывают горизонтальный газоход с окном и дверкой чистки 21. Кладку выполняют так, что часть газохода вдается в месте 22 внутрь печи под размер задвижки. В трехчетвертках 23 перевальных стенок делают обычное стесывание.




Рис. 1в. Печь с двумя нишами (вид сзади)




Рис. 1г. Печь с двумя нишами. Порядовки (ряды 7- 12, 16 и 14)



В 26-м ряду продолжают выкладывать горизонтальный газоход с окном и дверкой чистки 21, начинают выкладывать переходной газоход 24 с окном и дверкой чистки, а над нишами закладывают арматуру 5.




Рис. 1д. Печь с двумя нишами. Разрезы пи А-А и Б-Б: а — вид от правой стенки; б — вид сзади




Рис. 1е. Печь с двумя нишами. Порядовки (ряды 13, 15 и 17)



В 27-м ряду делают перекрытие 25 дверки. В процессе кладки над арматурой образуются ниши. В 27-м и 28-м рядах продолжают выкладывать переходной газоход и выкладывают две воздушные камеры 26, в которых после протопки печи будет находиться горячий воздух, то есть в этих местах от стенок будет лучшая теплоотдача.

В 28-м ряду перекрывают ниши и устанавливают задвижку 27.




Рис. 1ж. Печь с двумя нишами. Разрезы по В-В и Г -Г: а — вид от правой стенки; б — вид спереди




Рис. 1з. Печь с двумя нишами. Порядовки (ряды 18-20)




Рис. 1и. Печь с двумя нишами. Разрез по Д-Д (вид спереди)




Рис. 1к. Печь с двумя нишами. Порядовки (ряды 21-23)



В 29-м ряду по всему периметру печи делают напуски карниза, кроме места, где расположена задвижка. Целым кирпичом 28 перекрывают задвижку и кладут заподлицо с передней стенкой, в результате чего образуется ниша 29. Далее делают перекрытие всей печи. В 30-м ряду выполняют второй напуск карниза, который укрепляет перекрытие печи. 31-м рядом, который кладут по размерам печи, закрепляют кладку предыдущего перекрытия (см.

разрез по А-А). С 32-го ряда начинают кладку трубы.




Рис. 1л. Печь с двумя нишами. Порядовки (ряды 24-33)



Печь работает так. Газы из топки, нагревая переднюю и заднюю стенки, а также часть ниш в месте 4, поднимаются вверх и попадают возле задней стенки в отверстие-хайло 19 (см. разрез по А-А). Из этого отверстия газы расходятся на две стороны и опускаются сзади печи вниз по углам (см. разрез по Б-Б). Далее через переходные окна 30 газы уходят под боковые ниши, нагревают нижние семь рядов 17 и в передних углах печи поднимаются вверх (см. разрез по В-В, который показан вдоль правой стенки; аналогичный вид имел бы и разрез по В-В, если бы он был сделан вдоль левой стенки), где соединяются и выходят через трубу наружу. Необходимо отметить, что газы из топки, опустившись вниз, из-за тяги в печи не попадают в пустой канал

31, сообщающийся с газоходами 7 и 10 (см. 3-5-й ряды порядовок). Когда закрывается в печи труба, то есть тяги нет, внутреннее тепло распределяется по всей печи, горячие газы заходят в канал 31 и нагревают в этом месте часть печи.



В пространстве ниш 32 можно сушить овощи и фрукты, нанизанные на нитку 33.



Для кладки печи с двумя нишами потребуются (шт.): кирпич красный — 700, кирпич огнеупорный — 35, дверка топочная 21×25 см — 1, дверка поддувальная 14×14 см — 1, дверка чистки 14×14 см — 3, колосниковая решетка 30×25 см — 1, задвижка 13×21 см-1. Кроме этого, понадобятся металлические рамы и арматура.

Правильное расположение печи в доме

Сегодня мы выясним, что влияет на выбор места расположения печи в доме.

Где расположить печь в своем доме

Содержание статьи:

  • 1 О чем следует знать перед выбором места. Общие положения
  • 2 Где разместить кирпичную печь. Основные рекомендации
  • 3 Как разместить печь, чтобы была максимальная теплоотдача?
  • 4 Способы установки кирпичных печей согласно планировке
    • 4.1 Вариант первый. Как выбрать место для отопления нескольких комнат одновременно
    • 4.2 Вариант второй. Как выбрать место для печи, если отапливаться будет всего одна комната
    • 4.3 Видео – Кладка печи из кирпича
    • 4.4 Вариант третий. Как выбрать место для металлической печи на дровах
    • 4.5 Видео – Секреты печного дела

О чем следует знать перед выбором места. Общие положения

Главное мы выяснили – определить место для печи необходимо еще при проектировании здания. Объясняется это тем, что потребуется обустройство дымоходной трубы для вывода продуктов сжигания. Во время планирования вы должны руководствоваться приведенными ниже требованиями.

  1. Что касается месторасположения дымоходного канала, то в большинстве случаев трубы устанавливаются радом с внутренними капитальными стенами.
  2. Монтаж печи подразумевает обустройство специального фундамента, глубина которого может варьироваться в пределах 50-100 сантиметров (конкретная цифра зависит от конструкции дымохода – насадной он или стоящий отдельно).
  3. Также учитывается количество этажей, есть ли необходимость в обогреве верхнего этажа.
  4. Еще при выборе конкретного места следует обязательно помнить о том, что балки не должны находиться ни над печью, ни под ней.
  5. Во внимание принимается и планировка здания, число комнат, которые будут отапливаться.
  6. Рассчитывается теплоотдача поверхности печки (данный показатель должен соответствовать теплопотерям здания).
  7. Определяется примерная конструкция отопительного прибора, его габариты.
  8. Если посредством печного отопления будет обогреваться весь дом, то следует также рассчитать оптимальное число печек и дымоходных каналов.

Обратите внимание! По мнению экспертов, печное отопление следует обустраивать так, чтобы кол-во дымоходных каналов было минимизировано. Для этого можно сделать, к примеру, следующее: установить одну печь, которая будет отапливать сразу несколько комнат. В таком случае печь должна располагаться в углу, рядом с капитальной стеной, дабы процент свободного пространства в помещении было максимальным.

Помимо этого, принимается во внимание и тот факт, что в комнату нужно будет постоянно вносить уголь или дрова, а значит, отопительный прибор должен располагаться как можно ближе к входу. Так вы обеспечите себе не только свободный доступ к конструкции, если потребуется осмотр, но также минимальное кол-во мусора и пыли.

Где разместить кирпичную печь. Основные рекомендации

Как уже отмечалось ранее, выбор того или иного места под отопительный прибор зависит от множества факторов, носящих индивидуальный характер. Следовательно, выбрать грамотное расположение печи в доме можно при помощи универсальных рекомендаций.

  1. Прежде всего, конструкция должна располагаться так, чтобы при работе отдавать максимум тепловой энергии со всей поверхности.
  2. Если при помощи будущей печи будет обогреваться исключительно одна комната, то рекомендуется ставить конструкцию впритык к стенам по причине того, что тепловая энергия в данном случае будет исходить только в 2 стороны из 4-х.
  3. В остальных случаях отопительный прибор желательно устанавливать на некотором расстоянии от поверхности стены.
  4. Также отметим, что ширина этого зазора должна составлять как минимум 150 миллиметров, иначе существенно ухудшится теплоотдача.
  5. На изображении, размещенном ниже (конкретнее – а, б) наглядно продемонстрирована пара вариантов открытого размещения отопительных приборов при наличии рекомендуемого воздушного зазора (его еще называют отступкой). Как видим, печь располагается в углу помещения или в середине стены.
  6. Если при помощи печной конструкции будут обогреваться сразу два смежных помещения, то идеальным (а по совместительству и максимально эффективным) вариантом является расположение прибора во внутренней перегородке между комнатами (так, как продемонстрировано на том же изображении, пункт в).
  7. Может быть и более серьезный вариант. Если отопительный прибор будет одновременно обогревать уже три смежные комнаты (а это тоже возможно), то расположить его следует во внутренней перегородке, разделяющей эти помещения, но так, как продемонстрировано на изображении (подпункт г). Здесь в 2-х комнатах будет находиться по одной стороне конструкции, а в оставшейся третьей – сразу две.
  8. На изображении д продемонстрирован еще один вариант обогрева пары смежных помещений посредством одной печки. Отличается этот вариант тем, что топочная камера располагается на веранде. Это – идеальный вариант для небольших загородных или садовых домов.
  9. Один важный момент: планируя размещение печи между смежными комнатами, требуется учитывать тот факт, что дымоходный канал должен возводиться над перегородками исключительно тогда, когда их толщина составляет как минимум 250 миллиметров (то есть в 1 кирпич).

Обратите внимание! На сегодняшний день многие владельцы частных домов предпочитают хотя бы в одной из комнат иметь печь. Безусловно, у газового или электрического отопления масса очевидных преимуществ, но все же их вряд ли можно считать автономными (в отличие от печного).

Если соблюдать некоторые правила, а также придерживаться приведенных выше рекомендаций относительно размещения печной конструкции, то вы сможете обеспечить себе максимально комфортный микроклимат на зимний период.

Как разместить печь, чтобы была максимальная теплоотдача?

Расположение печи в доме обязано быть таким, чтобы вся ее поверхность отдавала тепло в максимальное число помещений (если такая возможность имеется), но чтобы сама конструкция занимала при этом минимум полезной площади. По этой причине печь рекомендуется устанавливать в углу, рядом со стеной или в межкомнатной перегородке. Как уже отмечалось выше, нежелательно устанавливать отопительный прибор впритык к стенам, поскольку боковые поверхности не примут участие в теплоотдаче, а значит, часть тепловой энергии будет расходоваться впустую. Между стенками конструкции и поверхностью стен должен оставаться воздушный зазор в 150-200 миллиметров. Воздух в этом зазоре будет активно циркулировать, а стенки, в свою очередь, также будут принимать участие в обмене тепла.

Способы установки кирпичных печей согласно планировке

Самой эффективной печью считается, пожалуй, кирпичная конструкция, но исключительно при условии, что все ее поверхности будут иметь возможность передавать воздуху приобретенное тепло. Такая печь с легкостью будет обогревать не только одну комнату, но даже несколько смежных помещений одновременно. Хотя это возможно только тогда, когда при выборе подходящего места были учтены все особенности процесса передачи тепла.

Вариант первый. Как выбрать место для отопления нескольких комнат одновременно

Как мы уже упоминали ранее, для того, чтобы отопительный прибор сумел обогревать сразу несколько смежных помещений (к примеру, два или три), его следует установить в проеме той перегородки, которая разделяет эти помещения. Если же речь идет о жилище, имеющем четыре комнаты, то здесь печь рекомендуется в том месте, где соединены две внутренние перегородки, но исключительно таким образом, чтобы в каждом из помещений оставалась одна из стенок отопительного прибора.

Обратите внимание! Данный вариант планировки позволяет обустроить топочную камеру в кухне, гостиной или на веранде, в то время как спальня будет избавлена от мусора.

Отличным вариантом для данной технологии считается традиционная русская печь с лежанкой. Саму лежанку здесь можно вывести и в спальню, и в комнату для отдыха, и в любое другое помещение (все зависит от предпочтений владельца дома, а еще от индивидуальных характеристик здания в целом).

Стоит заметить, что достаточно высокая эффективность в данном случае будет обеспечена только в тех домах, где комнаты маленькие. И напротив, большое здание нуждается в обустройстве сразу нескольких печей или, как вариант, в прокладке водяного отопления. Хотя есть один нехитрый способ, с помощью которого можно несколько повысить эффективность – для этого необходимо проделать в смежных стенах специальные вентиляционные отверстия.

Вариант второй.

Как выбрать место для печи, если отапливаться будет всего одна комната

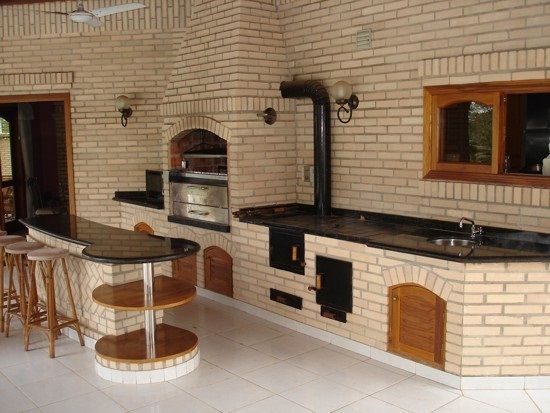

Очень часто к печному отопления предъявляются более приземленные требования – например, нужно, чтобы печь обогревала всего одну большую комнату (зачастую это требуется в домах, которые имеют открытую планировку: принцип так называемых «квартир-студий»). В подобных случаях наиболее подходящим местом для установки отопительного оборудования станет центр помещения. Если же говорить конкретно о современных планировках, то в них очень привлекательно выглядят комбинированные печки, выполняющие сразу несколько функций (камин, кухонная плита и прибор отопления). Весьма удачное расположение печи в доме.

Если же вы выберите полифункциональную русскую печку, то сможете сделать ее не только центром помещения, но и своего рода разделителем зон комнаты, причем достаточно эффектным. Топочная камера и фронтальная стенка с плитой в данном случае будут ориентироваться в направлении кухни, при этом будет оставаться достаточно много места между источником тепловой энергии и предметами мебели. Каминная же топка должна развернуться по направлению к зоне отдыха, в то время как лежанку следует оборудовать сбоку (к слову, здесь же при желании можете сделать и бельевую сушилку).

Обратите внимание! Если помещение недостаточно большое, то желательно остановить выбор на угловой конструкции: она не только не будет занимать много полезного места, но и предотвратит проникновение холодного воздуха одновременно с двух сторон.

Разумеется, часть тепловой энергии будет выходить наружу, то есть тратиться впустую, но зато стены все время будут сухими и чистыми.

Видео – Кладка печи из кирпича

Вариант третий. Как выбрать место для металлической печи на дровах

Среди основных преимуществ стальных и чугунных отопительных приборов следует выделить их компактность, функциональность, а также достаточно высокую скорость обогрева помещения. Преимущественное большинство современных моделей являются, к тому же, еще и кухонными плитами (по совместительству, если можно так выразиться). Конструкции из металла действуют по такому принципу, который совмещает в себе одновременно конвекцию и излучение: воздух в помещении прогревается не только вследствие нагрева стенок, но и из-за того, что пропускается через специально оборудованные для этого каналы. Что касается минусов, то у данного оборудование он всего один – в отсутствие воздуховодной системы и водяного контура каждая такая печь способа отапливать исключительно одну комнату.

Если отопительный прибор оснащен варочной плитой, то его желательно устанавливать в кухне-гостиной. В отдельных случаях – если кухня не соединена с гостиной или имеет слишком малую площадь – металлическую печь лучше располагать прямо в жилой зоне, дабы обеспечивать максимальный нагрев самой большой комнаты.

Обратите внимание! Дистанция между теплогенератором и поверхностью стены, выполненной из горючего материала, должна составлять как минимум 50 сантиметров. Благодаря применению негорючего изоляционного материала это расстояние можно сократить, но не более чем до 40 сантиметров.

Что же касается конструкций из камня или кирпича, то подобного рода ограничений в данном случае нет, но устанавливать такие печи рядом с наружными стенами все равно не стоит, поскольку это ухудшит эффективность работы. Если вы приобрели модель пристенного или углового типа, то ее желательно расположить рядом с внутренней перегородкой; если же конструкция островная, то для нее идеальное расположение печи в доме – это в центре помещения.

В итоге отметим, что если вам по какой-то причине трудно самому определить, где лучше разместить отопительный прибор, то лучше сразу обратиться к профессионалу, дабы выяснить все интересующие моменты. Ведь исключительно благодаря профессиональному подходу возможно не только обеспечить максимально эффективное отопление дома, но и существенно при этом сэкономить на энергоресурсах.

На этом все, еще немного полезной информации можете почерпнуть из приведенного ниже ролика. Теплых зим!
