Как сделать оконные перемычки железобетонные своими руками?
Как изготовить железобетонные перемычки собственными руками, чтобы выполнить необходимое усиление дверных и оконных проемов. Главная задача и назначение ЖБ перемычек заключается в восприятии нагрузки на собственную конструкцию всего веса стены, который расположен над оконным или дверным проемом. В частном строительстве при возведении небольших жилых домов перемычки могут отливаться из монолитного бетона или же быть сборными из заводских заготовок.
Особенности железобетонных перемычек ПБ
Благодаря комбинированию в своей структуре двух различных материалов ЖБИ перемычки обретают требующуюся несущую способность. Такими материалами в теле оконных перемычек выступают: металл и бетон. Задача бетона состоит в обеспечении конечному изделию прочности на сжатие и сопротивления жесткости. Сталь придает перемычке высокий уровень прочности на растяжение. Бетонный слой в железобетонных перемычках призван, также обеспечить защиту стальной арматуры от коррозии.
Железобетонные перемычки монолитные
Перемычки из ЖБИ часто применяются в процессе строительства стен частных домов.Преимущества железобетонных перемычек ПБ:
- Способность выдерживать высокие нагрузки
- Возможность перекрывать проемы большой длины
- Низкая стоимость материалов и трудозатраты на установку (монтаж) перемычек
- Разнообразие готовых размеров и широкой номенклатуры изделий
- При возведение частного дома, стандартные железобетонные перемычки ПБ дают возможность перекрывать проемы до пяти метров шириной. Для правильного расчета нагрузки проектировщик подбирает тип армирования перемычек, класс (марки) бетона, а также сечение балки.
В просторечии среди строителей железобетонные перемычки называют просто монолитными. Для получения ЖБИ нужной формы требуется соорудить герметичную опалубку правильной жесткости.
Промышленные заводы, изготавливающие стеновые блоки из ячеистого бетона или керамзитобетона, часто делают заготовку у-образных элементов для бетонных перемычек, которые являются одновременно несъемной опалубкой. Такой подходит заливки перемычек ускоряет и облегчает работу, так как такие элементы достаточно установить на ровной поверхности, и вы можете залить ЖБИ. В установленную опалубку укладывают стальную арматуру. Между прутами арматуры и стенками заготовочных элементов устанавливают зазор в два сантиметра из пластиковых прокладок. Это дает при заливке обеспечить изоляционный слой бетона для арматуры, оберегающий ее от коррозии. Наиболее популярная бетонная смесь для заливки перемычек – бетон М300. Уложенный в опалубку бетон требует дальнейшего ухода за ним. В жаркий период года важно предупредить высыхание бетона (защита от прямых солнечных лучей), а зимнюю погоду – обеспечить прогрев и защиту от ветра.

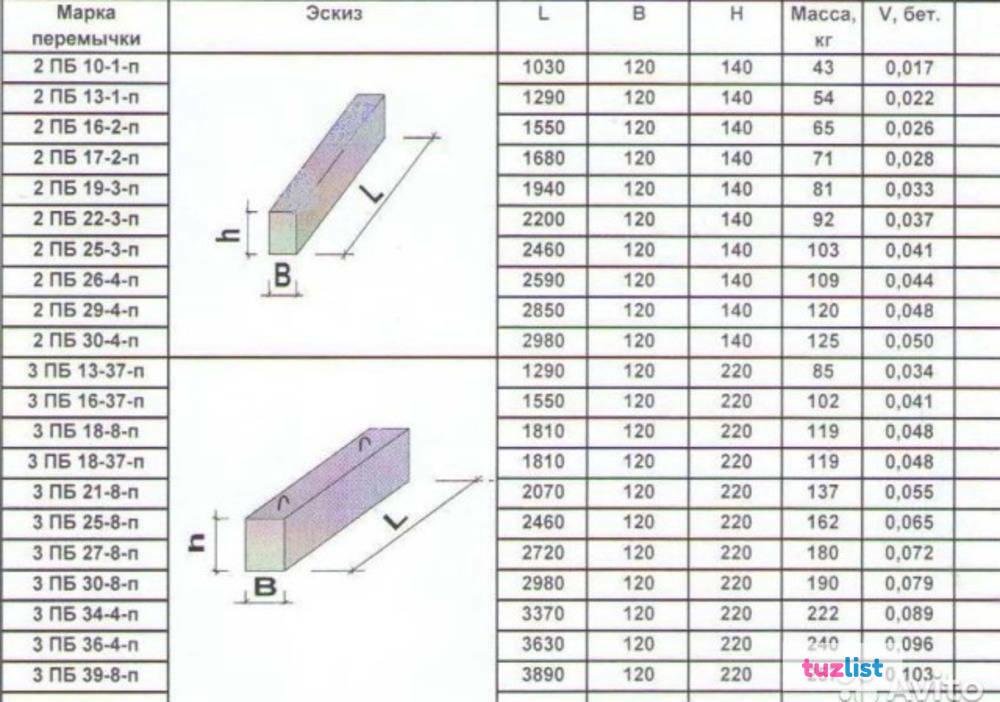

На рисунке 1 показаны перемычке и тип армирования перемычек.
ЖБИ перемычки заводского изготовления
Широкое распространение имеют ЖБИ, выполненные в заводских условиях, с применением пропарочных камер. Такие ЖБ перемычки могут быть в несъемной керамической опалубке или армированными монолитными. Такой подход позволяет получить железобетонные изделия с нужной несущей способностью и сразу применяться для монтажа. Использование таких ЖБИ позволяет избегать задержек в строительных работах.
Железобетонные перемычки отличаются по своей форме, нагрузки и способа отделки поверхности. Проектировщики, проводя расчеты в строительстве, прибегают к таблицам нагрузок готовых перемычек.
Готовые железобетонные перемычки интересны и застройщикам, поскольку это дает уверенность в их качестве и долголетии, хотя и может быть несколько дороже, чем варианты производства перемычек своими руками.
Большим спросом пользуются ЖБИ перемычки L-образного типа. Высота таких изделий составляет 19 и 22 см, ширина – 12 см, а толщина равна 6 см. Ширина проема под такие перемычки должна быть в пределах от 120 до 270 см. Железобетонный завод изготавливает стандартные длины с шагом в 30 см.
Как сделать железобетонную перемычку своими руками? Балки укладываются на раствор цементный РЦ м200 с осадкой конуса смеси П-8 (густой раствор), после этого оставшееся пространство заполняется легким керамзитобетоном (теплоизолятором).
На рисунке 2 показана L-образная перемычка заводского изготовления.
виды, маркировка и технология изготовления
Содержание
- 1 Определение
- 2 Назначение
- 3 Виды и маркировка
- 4 Геометрия
- 5 Технология изготовления
- 6 Основные виды
- 7 Опалубка и ее укрепление
- 8 Утепление
- 9 Армирование
- 10 Заливка
- 11 Советы при работе
- 12 Вывод
Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию.
К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.
Определение
Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.
Вернуться к оглавлениюНазначение
В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек.
Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:
- сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
- плотные тяжелые бетоны.
Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.
Вернуться к оглавлениюВиды и маркировка
Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:
- Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
- Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
- Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
- Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.
Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире.
Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.
Геометрия
Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.
Вернуться к оглавлениюТехнология изготовления
Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке.
По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.
Основные виды
Предлагается несколько видов перемычек из железобетона:
- оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
- сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
- брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
- несущие необходимы для снятия нагрузки со стеновых плит.
Такими перемычками закрывают проемы несущих стен.
Такими перемычками закрывают проемы несущих стен.Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.
Вернуться к оглавлениюОпалубка и ее укрепление
Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.
Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона.
После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.
Утепление
Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.
В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно.
Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.
Армирование
Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.
Вернуться к оглавлениюЗаливка
Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода.
Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.
Советы при работе
При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:
- Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
- Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
- Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
- Перемычки должны быть надежными и выполнены качественно.
- Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
- Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
- Тип перемычки определяет вес общей конструкции.
- Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.
Вывод
Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.
Сегодня есть возможность приобрести готовый продукт.
Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.
Высокопрочные 8-дюймовые бетонные перемычки
Высокопрочные 8-дюймовые бетонные перемычки – Carroll’s Building Materials перейти к содержанию Поиск Позвоните нам Напишите нам Поговорите с нашим отделом продаж2001 13-я авеню Север
Санкт-Петербург, Флорида 33713
(727) 822-3370
Отправьте нам текстовое сообщение
Пишите в наш отдел продаж
Рабочие часы
Понедельник – пятница: 7:00–17:00
Суббота: 7:30–14:30
Закрыто по воскресеньям.
Наши высокопрочные перемычки сэкономят вам время и деньги, обеспечив отличный готовый проект.
Мы предлагаем большой выбор типоразмеров в комплекте с 8-дюймовыми таблицами нагрузки и параметрами сечения для использования проектировщиками.
Высокопрочные перемычки 8″ x 8″
| Длина перемычки | Очистить диапазон | Перемычка Тип |
|---|---|---|
| 2′-10″ | 1 фут-6 дюймов | Сборный железобетон |
| 3′-6″ | 2′-2″ | Сборный железобетон |
| 4′-0″ | 2′-8″ | Сборный железобетон |
| 4′-6″ | 3′-2″ | Сборный железобетон |
| 4′-8″ | 3′-4″ | Сборный железобетон |
| 5′-4″ | 4′-0″ | Сборный железобетон |
| 5′-10″ | Сборный железобетон | |
| 6′-4″ | 5′-0″ | Сборный железобетон |
| 6 футов-6 дюймов | 5 футов-2 дюйма | Сборный железобетон |
| 6 футов-8 дюймов | 5 футов-4 дюйма | Сборный железобетон |
| 7′-6″ | 6 футов-2 дюйма | Сборный железобетон |
| 7′-8″ | 6 футов-4 дюйма | Сборный железобетон |
| 8′-0″ | 6 футов-8 дюймов | Сборный железобетон |
| 8′-4″ | 7′-0″ | Сборный железобетон |
| 9′-4″ | 8′-0″ | Сборный железобетон |
| 10 футов-6 дюймов | 9′-2″ | Сборный железобетон |
| 11′-4″ | 10′-0″ | Сборный железобетон |
| 12′-0″ | 10 футов-8 дюймов | Сборный железобетон |
| 12 футов-6 дюймов | 11 футов-2 дюйма | Сборный железобетон |
| 13′-4″ | 12′-0″ | Сборный железобетон |
| 14′-0″ | 12 футов-8 дюймов | Сборный железобетон |
| 14 футов-8 дюймов | 13 футов-4 дюйма | Предварительно напряженный |
| 15 футов-4 дюйма | 14′-0″ | Предварительно напряженный |
| 17 футов-4 дюйма | 16′-0″ | Предварительно напряженный |
| 19′-4″ | 18′-0″ | Предварительно напряженный |
| 20′-0″ | 18 футов-8 дюймов | Предварительно напряженный |
| 21′-4″ | 20′-0″ | Предварительно напряженный |
| 22′-0″ | 20 футов-8 дюймов | Предварительно напряженный |
| 24′-0″ | Предварительно напряженный |
