Крыша двухскатная своими руками – секреты монтажа!

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Крыша двухскатная своими руками

Содержание пошаговой инструкции:

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

• мауэрлата;
• стропильных ног;
• вертикальных стоек;
• подкосов;
• затяжки;
• конька;
• лежня;
• обрешетки.

  Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Монтаж двускатной крыши

Монтаж двускатной крыши

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

• брус 100х10 мм и 150х150 мм;
• доски 50х150 мм;
• доски толщиной 30 мм для обрешетки;
• рубероид;
• металлические шпильки;
• электролобзик и ножовка;
• молоток;
• гвозди и саморезы;
• угольник и строительный уровень.

Крепление мауэрлата

Правильное и неправильное крепление мауэрлата на стенах

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

• в 2 последних ряда кладки вмуровывают металлические шпильки с резьбой на расстоянии 1,5 м по периметру коробки;
• сверху на стены укладывают 2 слоя рубероида, протыкая шпильками;
• в балках просверливают отверстия под шпильки и укладывают сверху на коробку;
• проверяют параллельность противоположных балок и их горизонтальность;
• сверху на шпильки надевают гайки и плотно закручивают.

  Крепление мауэрлата



  Мауэрлат

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

Крепление мауэрлата

Устройство висячих стропил

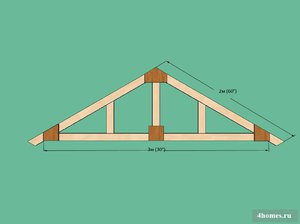

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Устройство висячих стропил

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Устройство висячих стропил

Верхние концы стропил можно скрепить несколькими способами: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Устройство висячих стропил

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Ключевые элементы висячих стропил

Варианты крепления висячих стропил к мауэрлату

Варианты крепления висячих стропил к мауэрлату

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Крепление стропильной системы

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Узел опирания стропил на мауэрлат

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

• поверх центральной несущей стены настилают слой гидроизоляции;
• на гидроизоляцию укладывают лежень и закрепляют его болтами либо металлическими скобами к перекрытию;
• на лежень устанавливают вертикальные стойки из бруса сечением 100х100 мм;
• сверху на стойки прибивают горизонтальные прогоны из спаренных досок;
• укрепляют стойки и прогоны временными распорками;
• устанавливают и закрепляют стропильные ноги.

  Сечение стропильных ног

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Антипирен

Монтаж обрешетки

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционный материал, чтобы защитить стропильную систему от намокания. Гидроизоляционную пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Монтаж обрешетки

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Монтаж обрешетки

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

Обрешетка для ондулина

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

svoimi-rykami.ru

110 фото базовых особенностей конструкции

Обустройство крыши является последним этапом строительства, если рассматривать стандартные варианты, то хозпостройки строят с односкатной конструкцией, а дома с двухскатной крышей. Технология строительства имеет многовековую историю, последовательность операций практически не меняется, несмотря на то, что сегодня применяются современные кровельные материалы.

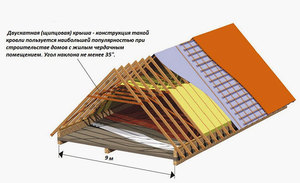

Преимущества двухскатной конструкции

• Разные архитектурные схемы
• Экономия средств
• Простые расчеты
• Естественный сток дождя и снега
• Геометрическая форма снижает риск протекания крыши

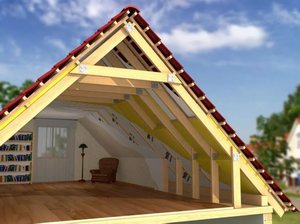

• Возможность обустроить на чердаке мансардное помещение
• Ремонтопригодность, надежность, долгий срок службы, стойкость к износу.

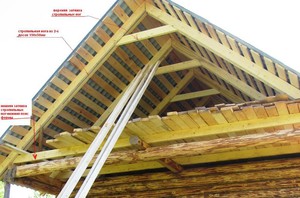

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.

Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Каждый из вариантов обладает своими особенностями и преимуществами, которые следует внимательно изучить, чтобы не ошибиться в выборе конструкции.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации.

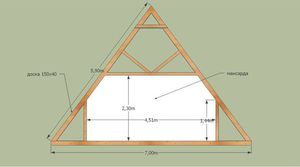

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.

Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Главным параметром при выполнении расчетов выступает общая площадь крыши, его легче всего просчитать для симметричной конструкции: значение периметра одного ската умножается на 2, и получается точный результат.

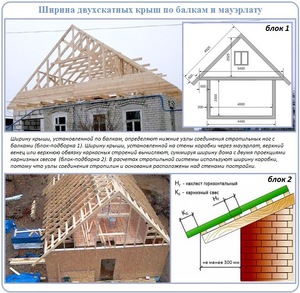

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

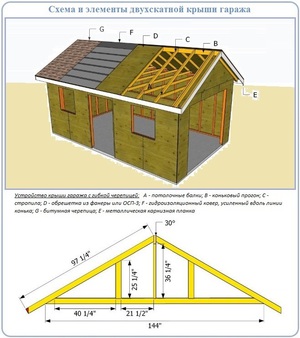

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

• мауэрлат;
• стропильная система;
• подкосы с коньками;
• обрешетка;
• теплоизоляция и влагозащита;
• покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Фронтоны и нижняя часть обрешетки фиксируется на мауэрлате или брусе с меньшим сечением, последний элемент прикручивают или прибивают к верхней обвязке.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм). Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.

Фото двухскатных крыш

Также рекомендуем посетить:

mojdominfo.ru

Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.


Крепление мауэрлата



Мауэрлат

• Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.


Крепление стропильной ноги к мауэрлету.

• Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
• Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
• Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
• Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
• Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
• Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;

• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Особенности строительства крыш с углом

Двускатная кровля — самый простой вариант для строительства частного дома. Стропильная система может иметь наслонную, висячую или комбинированную конструкцию.

Наслонная и висячая стропильная система.

В первом случае стропила «наслоняют» — укладывают на наружные и внутренние опоры. Во втором — «подвешивают» с опиранием только на стены.

Сооружение по наслонной схеме

Наслонная система применяется в строительстве домов с внутренними капитальными стенами, разгружающими от распора наружные ограждающие конструкции. Основная нагрузка здесь — вертикальная.

Отсутствие горизонтальных распирающих усилий упрощает и удешевляет конструкцию несущего каркаса крыши. Она состоит из стропильных ног, подкосов, ригелей, прогонов и стоек. Мауэрлат или лежень монтируют выше уровня перекрытия на 100-150 мм для свободного доступа к низу стропил. Если стены непрочные, его располагают по периметру здания. В противном случае можно обойтись коротышами длиной 60-70 см, уложенными под стропильные ноги.

В деревянных зданиях функцию мауэрлата выполняет верхний венец или обвязка. Стропила нижним концом врубают в несущую балку, дополнительно закрепляют скобами и скрутками из проволоки.Чтобы в коньке не возникали распирающие напряжения и стропила не смещались вдоль ската, сопряжение выполняют внахлест или встык, закрепляют накладками, болтами, нагелями.

Подробней про устройство всех видов крыш, про кровлю читайте в соответствующем разделе перейдя по ссылке. Также рекомендуем прочитать статью про односкатную крышу и уже после решить, какой вид подходит вам под вашу постройку.

Систему усиливают прогонами, подкосами и стойками. К тому же это помогает уменьшить сечение стропил и прогибы. Соединяют элементы металлическим крепежом — гвоздями, скобами, болтами, накладками, кольцами, зубчатыми дисками.

Устройство крыши висячим методом

Висячие стропила монтируют при пролетах дома 6-14 м. Опираясь только на наружные стены, несущие балки воспринимают значительные распирающие усилия. Чтобы их распределить, в конструкцию вводят дополнительные горизонтальные и вертикальные элементы — ригели, затяжки, бабки (стойки, опирающиеся на затяжку).

Чем шире пролет строения, тем больше возникающие в конструкциях напряжения, сложнее устройство каркаса. До 6 м достаточно затяжек, совмещающих функции балок перекрытия. Свыше — вводится дополнительные ригели.В домах без внутренней несущей стены, превышающих ширину 9 м, систему крыши укрепляют бабками и подкосами. Фрагмент из двух стропил, затяжки и связей называется фермой.

В некоторых случаях мауэрлат не устанавливают. Готовые фермы монтируют на доску, уложенную по верху стены на слой гидроизоляции.Стропила врубают в затяжку или укладывают, скосив край. Закрепляют нагелями, накладками, хомутами.

Коньковый узел решается сложнее, чем в наслонных кровлях. Стропила врезают в горизонтальный брус, усиливают стык деревянными или металлическими накладками.Устройство висячей стропильной системы сложнее и дороже, чем безраспорной. Поэтому часто фермы устанавливают с шагом — 3-4 м, соединяют прогонами, по которым укладывают наслонные стропила. Этот способ называется комбинированным.

Достоинство висячих конструкций — возможность использовать чердачное пространство под мансарду.

Выбор конструкции кровли

Как сделать двухскатную крышу дома, нужно определить на этапе проектирования до монтажа коробки. При наличии внутренней капитальной стены целесообразно использовать наслонную систему, в других случаях — висячую или комбинированную.

Угол наклона стропил зависит от ветровых нагрузок в регионе — чем они больше, тем ниже должна быть крыша. Выбор кровельного материала также влияет на уклон. Для различных видов покрытий изготовители рекомендуют оптимальные величины углов.

Важно. Решающее значение при выборе конструкции кровли имеет ширина пролета, нагрузка от снега, ветра, собственный вес. Чем показатели выше, тем мощнее должны быть сечения элементов, надежнее исполнение узлов.

Монтаж двускатной крыши

Для самостоятельного изготовления довольно непростая задача — двухскатная крыша дома, пошаговая инструкция поможет построить ее грамотно и без ошибок.

Крепление мауэрлата

Для изготовления опорной балки используют брус или бревно, которое обрезают с одной стороны для укладки на стену. Основание должно быть ровным, выставленным по горизонтали. Под мауэрлат настилают гидроизоляцию из рулонных материалов или применяют обмазочные составы. Это защитит древесину от гниения.

Важно. Для домов из газосиликатных блоков рекомендуется устройство армопояса по верху стены. Он придает жесткость конструкции и одновременно служит прочным основанием под крепление стропильной системы.

Способы крепления которые применяют при монтаже мауэрлата:

• Стальной проволокой диаметром 4-6 мм. В кирпичной кладке под каждой стропильной ногой ниже на 3-4 ряда закладывают скрученную в 2-3 раза тонкую арматуру. После высыхания раствора брус устанавливают на слой гидроизоляции, обвязывают метизом, прочно закрепляют концы.
• Металлическими анкерами или шпильками Г-образной формы. Их закладывают в стену в процессе кладки или бетонирования с шагом 1-1,5 м на глубину от 45 см. Над мауэрлатом стержень должен выступать не менее, чем на 3 см, чтобы можно было закрутить гайку с шайбой. Предварительно намечают места расположения отверстий под крепеж, положив брус на сену и ударив по нему.
• Нагелями с дюбелем. Пластиковую гильзу вбивают в подготовленное отверстие, вкручивают саморез по бетону. Хороший результат дает применение химических анкеров. Мауэрлат насаживают на крепеж аналогично предыдущему описанию.
• Изогнутой арматурой. Обрезки стальной проволоки диаметром от 10 мм в форме буквы Г закладывают между рядами блоков или кирпича на глубину 30-40 см, верхний край выпускают над мауэрлатом на 25 см. После монтажа балки арматуру загибают и фиксируют гвоздями.
• Деревянными пробками и скобами. Куски антисептированного бруса длиной, равной продольному размеру кирпича, вмуровывают в кладку непосредственно под стропильной ногой или ниже на 1 ряд. Мауэрлат закрепляют к пробкам металлическими скобами.

Брус для мауэрлата сращивают по длине косым или прямым замком. В углах соединяют «в полдерева», «в лапу». Если древесина недостаточно высушена, рекомендуется анкерное крепление с гайкой. Положение балки регулируют каждый год до того момента, когда прекратится интенсивная усадка. Обычно на это уходит пять лет.

Важно. Метизы в кладке или бетоне должны быть максимально неподвижны. Крепеж ненадежен, если анкеры смонтированы под углом или их длина недостаточна.

Устройство висячих стропил

Двускатная крыша своими руками с висячими стропилами при пролете до 6 м монтируется в следующей последовательности:

1. Выравнивают по горизонтали основание.
2. На верхней обвязке размечают положение стропил. Обычно между ними 0,8-1,5 м.
3. Собирают на земле фермы или арки из стропил, затяжек, ригелей.
4. Поднимают и устанавливают фермы в проектное положение, начиная с крайних. Каждую фиксируют временными укосинами для сохранения вертикали, которую контролируют отвесом или уровнем.
5. Натягивают шнуры по нижней и верхней точке между крайними конструкциями. По ним выставляют промежуточные элементы.
6. Закрепляют фермы или арки коньковыми досками, контролируя соответствие расстояний между верхними и нижними точками.

Важно. Если между опорами более 6 м, ферму усиливают бабкой и подкосами. При монтаже стропильную конструкцию соединяют временными креплениями из диагональных досок.

Варианты крепления висячих стропил к мауэрлату

В распорной системе узел сопряжение стропил и мауэрлата выполняют по двум технологиям:

• жестким способом, исключающим подвижку элементов;
• подвижным, или скользящим, предназначенным для компенсации усадочных деформаций древесины.

Жесткое крепление осуществляется с запилом или без него. В первом случае в стропилах вырезают седло для посадки на опорный брус. Для этого применяют шаблон.Для дополнительной площади опирания и блокировки подвижек системы запил делают на мауэрлате (крепление с зубом) или на упорном брусе. Выборка древесины ослабляет сечение, поэтому не рекомендуется делать вырез более 1/3 высоты доски или бруса.

В узле без запила усилия от стропил мауэрлату передаются только через крепеж — металлические пластины, уголки и нагели. Дополнительно устанавливают упорный брусок длиной до 1 м, разгружающий сопряжение.

При подвижном способе элементы соединены не жестко. Деревянные конструкции могут перемещаться при колебаниях влажности, изменять размеры при усушке. Применяются специальные скользящие опоры, допускающие подвижку стропил вдоль оси. Такие крепления часто используют в деревянных постройках, где деформации значительны.

В случае, когда стропила жестко связаны с затяжкой в одну конструкцию, к мауэрлату крепят саму балку посредством уголков.

Устройство наслонных стропил

Последовательность монтажа нераспорной системы отличается от висячей:

1. На внутреннюю опорную стену или столбы укладывают лежень в одном уровне с мауэрлатом.
2. Устанавливают стойки.
3. По ним монтируют коньковый брус.
4. Чтобы опоры не смещались, их соединяют продольными и боковыми раскосами.
5. Стропила опирают на стойки и брус поочередно, начиная с крайних, в коньке закрепляют внакладку или встык.

Применяют оцинкованные уголки, накладки, саморезы, хомуты, Т-образные пластины, шипованный крепеж.

Монтаж обрешетки

Обрешетка — основание для укладки кровельного покрытия. Одновременно усиливает стропильную систему, придает ей устойчивость и жесткость. Ее выполняют из доски, брусков, влагостойкой, фанеры, ОСП.Доски или бруски монтируют вдоль конька. Если расстояние между ними до 1 см или обрешетка выполнена из щитов или листов, то ее называют настилом. Если шаг больше, то это разреженная конструкция.

Для укладки крупноразмерных жестких материалов — волнистого шифера, профнастила, металлочерепицы, фальцованных листов используют разреженную обрешетку. Ее набивают по шаблону.

Если материал мелкоразмерный, тяжелый или гибкий — керамическая или битумная черепица, ондулин, рулонные виды — используют настил.

Обрешетка может быть одинарной или двойной. В последнем случае сначала укладывают ряд брусков с шагом 0,6-1 м, затем по ним набивают доски или щиты.

Если крышу предполагается утеплять и устраивать полноценный кровельный пирог, то монтируют дополнительно контробрешетку. Ее функция — создание вентиляционного зазора между слоем гидроизоляции и покрытием.

Алгоритм монтажа обрешетки с контробрешеткой:

1. К стропильным ногам крепят гидроизоляцию.
2. Сверху по стропилам набивают бруски толщиной 40 мм.
3. Перпендикулярно укладывают доски обрешетки.

Завершают работы монтажом кровельного покрытия. Утеплитель и пароизоляцию устанавливают изнутри. теплоизоляционные маты помещают между стропилами, пленку или мембрану закрепляют сверху.



stroim-dom.net

Двускатная крыша дома своими руками. Подготовка, расчёты и монтаж.

Если вы строите свой дом и уже дошли до стадии возведения кровли, то из нашей статьи вы можете узнать, как сделать это своими руками. Крыша — важнейший элемент любой жилой конструкции, поэтому ей следует уделить особое внимание. От качества кровли зависит не только комфорт в доме в плане температуры, а и общая сохранность постройки. Итак, разберём пошаговую инструкцию по сооружению этого узла дома.

Подготовка и расчёты

Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

Монтаж мауэрлата

Мауэрлат — это фактически несущий брус, который устанавливается на верхушке возведённых стен и играет роль опоры для всей конструкции крыши. Для мауэрлата выбираем брус сечением 100×100 мм или 150×150 мм, в зависимости от размера каркаса и его будущего веса.

Монтаж мауэрлата можно производить несколькими способами. Наиболее распространённый из них заключается в креплении бруса непосредственно к верхней части стены. Для этого в стену крепятся металлические шпильки, а в брусе делаются отверстия для крепления. Под мауэрлат укладывается слой изоляционного материала, после чего брус «надевается» на шпильки и фиксируется болтами. Если стена широкая — брус можно обложить кирпичом, что придаст основе для крыши большей прочности.

Также можно зафиксировать мауэрлат с помощью бетонной замазки, но лучшим вариантом будет всё же фиксация бруса на специальных шпильках. Впрочем, для большей прочности можно использовать сразу несколько вариантов установки.

Монтаж стропильной системы

Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.

Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.

Далее на перекрытие укладываются лежни — дополнительные элементы жёсткости, которые будут играть роль опор для стоек крыши. Поле этого переходят к сборке стропильной системы и её установке.

Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат. Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов. Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.

Важно: В первую очередь устанавливаем боковые конструкции с каждой стороны дома.

Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.

Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.

Крепление верхних концов стропильных ног можно выполнять способами, указанными на рисунке.

Монтаж фронтона

Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы. Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам. Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае.

Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально — на ваш выбор.

Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.

Обрешетка и утепление

Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.

Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.

Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус — контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.

Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки — от 100—150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.

Монтаж кровельного материала

Технология монтажа отличается в зависимости от вида покрытия. Например, при монтаже битумной черепицы следует в первую очередь уложить на обрешетку подкладочный ковёр с нахлёстом слоёв примерно в 150 мм и надёжно его зафиксировать. Ковёр может укладываться как вдоль, так и поперёк существующей обрешетки, главное — надёжно его зафиксировать.

Далее производим монтаж карнизов, если они у вас предусмотрены проектом. Карнизная планка крепится непосредственно на подкладку и фиксируется гвоздями или саморезами. Не забудьте вмонтировать в карниз специальные кронштейны для установки водосточной системы. После этого прикрепите к торцам крыши торцевые планки и переходите к укладке плитки.

Начинаем укладку с центра карнизного свеса, в обоих направлениях к краям, продвигаясь слой за слоем к вершине кровли. На плитке есть клеящий слой, защищённый плёнкой — срываем его и клеем каждую плитку к подкладке. Фиксируем гвоздями в четырёх местах. Далее повторяем процедуру с каждой следующей плиткой. На торцах выступающие края плитки необходимо аккуратной обрезать и отшлифовать края. Не забудьте сделать кровельные проходки — специальные отверстия для, например, антенны или дымовой трубы. Для этого плитка просверливается в необходимом месте, а отверстие укрепляется резиной по краям.

На конёк кровли монтируется специальная коньковая плитка подходящей формы. Здесь необходимо делать укладку внахлёст примерно на 5 мм, чтобы избежать попадание дождевой воды под материал. Монтаж кровли с использованием других материалов проводится примерно аналогично, с учётом определённых нюансов для каждого из вариантов покрытия.

Ваша двускатная крыша своими руками готова. Теперь можно переходить к внутренней отделке чердака и работам по покрытию древесины лаком, краской или другими подходящими материалами. Как идите, ничего сложного в этом процессе нет: вам понадобятся необходимые материалы, несколько помощников, инструменты и 2—3 дня на работу.

Вам понравится

svoimirukami.lesstroy.net

как сделать своими руками для частного дома, необходимые материалы, этапы работы

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

• встык;
• внахлест;
• с вырезом пазов.

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

• для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
• при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

planken.guru

Двухскатная крыша своими руками – инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

• Подходит большое количество типов кровельного материала;
• Простота конструкции позволяет сделать данную крышу своими руками;
• Возможность разместить второй (мансардный, чердачный) этаж;
• Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

• Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на  вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

---

---

domnomore.com

устройство и пошаговый монтаж своими руками, с видео и фото

KakPostroit.by 21.02.2017

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I – III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка – для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м² кровельного покрытия, обрешетки. Важно что бы вес на 1 м² кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Понравилась статья!? Тогда поделись ей со своими друзьями в социальных сетях:

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Также рекомендуем по теме:

kakpostroit.by
