Строительство на винтовых сваях: особенности материала и технология процесса

Фото: Instagram baltsvai

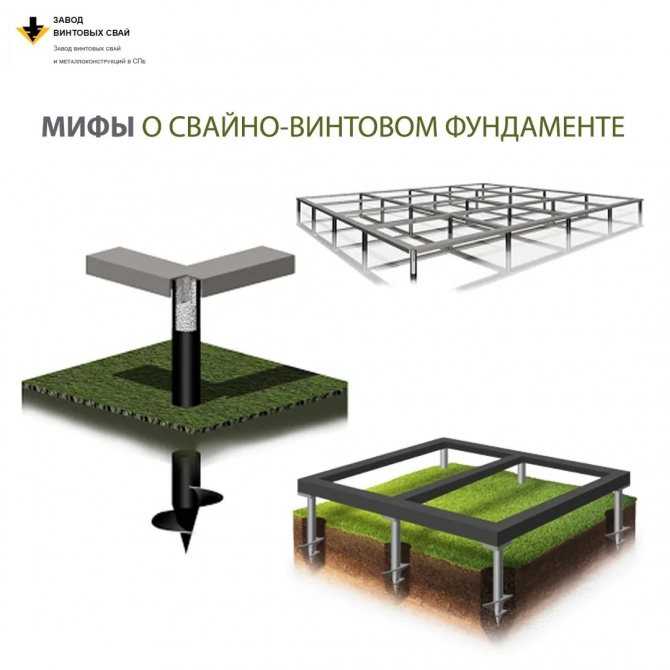

Фундамент на винтовых сваях: что это такое

Опорой для здания является фундамент. Он определяет срок службы строения и его состояние. Поэтому очень важно грамотно выбрать тип конструкции и правильно ее рассчитать. Свайный фундамент представляет собой несколько отдельно стоящих элементов или свай, на которые укладывается ростверк. Последний становится опорой для возводимого объекта. Особенность свайно-винтового фундамента — заглубление свай путем ввинчивания их в землю.

Фото: Instagram dcoper

Фото: Instagram chancesamara

Фото: Instagram eurosvaispb

Это универсальный вариант, хорошо зарекомендовавший себя на разных видах грунтов. Из плюсов конструкции нужно отметить:

• Возможность установки винтовых свай в любое время года, при любых температурах.
• Меньшую стоимость по сравнению с другими типами фундамента.
• Универсальность применения. Винтовые сваи хорошо «работают» в обводненных грунтах, на торфяных, болотистых почвах и др. Отличаются особой устойчивостью к зимнему пучению грунта.
• Быстрый монтаж, он занимает всего несколько дней и может быть проведен своими силами. При этом не потребуется проведения масштабных земляных работ.
• Возможность продолжения строительства сразу после установки свай. Фундамент можно нагружать уже по окончании завинчивания элементов.

Помимо этого свайно-винтовой фундамент отличается хорошей ремонтопригодностью, его использование позволяет возводить цокольный этаж и пристройки к уже эксплуатирующимся зданиям. К минусам конструкции относят невозможность установки в грунтах, провоцирующих быструю коррозию и в каменистых почвах. Запрещено так же устанавливать винтовые системы в сейсмически активных районах.

Разновидности винтовых свай

Сваи винтового типа представляют собой ствол, на котором находятся лопасти. Именно они дают возможность завинчивать элемент в грунт. Даже такие конструктивно простые элементы значительно различаются между собой по ряду признаков.

Тип наконечника

Винтовой элемент, облегчающий погружение сваи в грунт. Он может быть литым или сварным. В первом случае он отливается вместе со стволом, во втором — приваривается в процессе изготовления изделия. Литые сваи более прочные, могут углубляться практически в любой грунт, но они при этом наиболее дорогостоящие. Сварные детали дешевле, но менее прочны. Кроме того, сварочный шов часто становится очагом возникновения коррозии.

Фото: Instagram kovka_loft_voronezh

Число лопастей

Различают одно и многолопастные сваи, которые используются на разных типах грунтов. Для фундамента на малоподвижном и плотном основании предназначены однолопастные изделия. Чем больше вероятности возникновения подвижек в грунте, тем больше лопастей должно быть у сваи. Лопасти располагаются параллельно друг другу, что дает возможность беспрепятственно углубляться в землю, а затем и удерживать сваю на месте.

Размер лопастей

Для обустройства фундамента используются узко- и широколопастные изделия. Первые имеют лопасти шириной порядка 20 см. Они предназначены для промерзших или плотных грунтов. Благодаря небольшому размеру лопасти сваи достаточно легко входят в землю. Диаметр лопасти широколопастных изделий как минимум в 1,5 раза больше диаметра ствола. Это позволяет им эффективно удерживать сваю в слабых грунтах.

Антикоррозийная защита

Чтобы предотвратить развитие коррозии на установленной свае, ее покрывают слоем защитного материала. Чаще всего используется оцинковка или полимеры. Важно, чтобы покрытие было нанесено качественно, иначе оно может начать осыпаться еще до того, как изделие будет установлено на место.

Фото: Instagram svaitut_ru

Фото: Instagram fundmontaj.ru

Фото: Instagram ooo_biznes_kontrakt

Выбор свай определяет не только тип грунта, но и вес будущей постройки. Все элементы различаются своими типоразмерами, которые отражены в маркировке изделия. Это буквы СВ или «свая винтовая» и два числа: первое показывает сечение ствола, второе — диаметр винтовой лопасти. Исходя из размеров изделий определяется их назначение. Примерное представлено в таблице.

Размеры, мм	Назначение
76	Небольшие конструкции для сада, легкое ограждение
89	Уличные навесы, беседки или веранды, кирпичные столбики для забора
108	Небольшие дома из бруса или бревен, каркасные строения
133	Постройки из пенобетона, тяжелые бревенчатые дома

Свайный фундамент имеет множество преимуществ перед традиционным ленточным. Самое весомое из них — скорость возведения конструкции. Буквально несколько дней — и можно приступать к строительству. При этом качество фундамента и строения остается высоким.

Фото: Instagram yarlesopilka

Технология строительства на винтовых сваях

Рассмотрим процесс возведения конструкции поэтапно.

1. Проводим разметку участка. Сверяясь с проектом, отмечаем место для каждой сваи колышком.
2. Устанавливаем винтовые сваи. Для этого сверлим небольшую лунку под каждую деталь, вставляем поворотный рычаг в специальное отверстие в верхней части опоры и вращаем. Свая должна входить в землю строго по уровню.
3. После того, как все опоры будут установлены, обрезаем их верхние части так, чтобы образовалась ровная горизонтальная плоскость.
4. Заливаем цементный раствор во внутреннюю часть свай.
5. Подводим к дому все необходимые коммуникации, это будет удобнее сделать на этапе возведения фундамента.
6. Выполняем обвязку и монтаж ростверка, который станет опорой для будущего дома.

Фото: Instagram basisfundament

Ростверк может быть разным, все зависит от материала, из которого будет собрана постройка. Так, для деревянного дома ставится обвязка из бруса. К сваям приваривается оголовок, к которому крепятся балки. Для пеноблока, кирпича и подобных им материалов устанавливается металлический ростверк. К опоре крепится двутавровая балка, поверх укладывается швеллер. На готовый ростверк выставляются стены, затем крыша.

Процесс самостоятельной установки свай показан в видео.

Строительство на винтовых сваях предполагает точное соблюдение всех норм проектирования и монтажа. При условии выполнения этого требования и использования качественных материалов постройка простоит не меньше 70 лет.

Материал подготовила

Инна Ясиновская

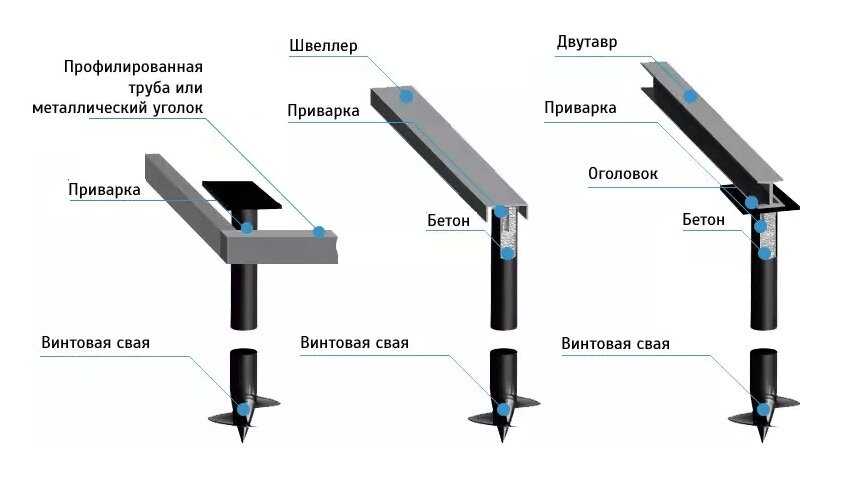

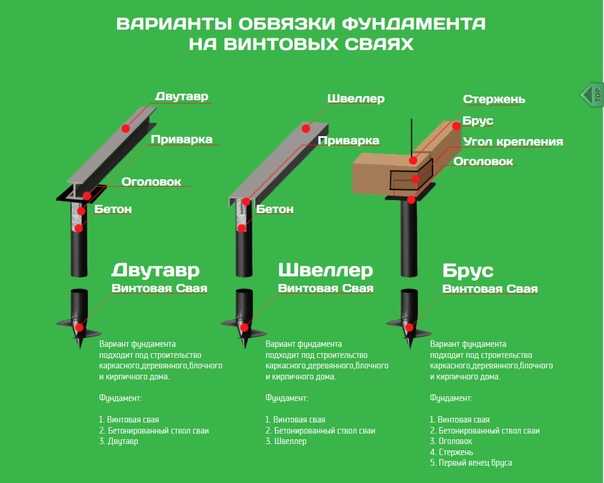

Обвязка винтовых свай

Фундамент на сваях подходит для зданий, возводимых на торфяных, песчаных, заболоченных почвах. Это могут быть и производственные предприятия, и жилые дома. Надежный фундамент будет продолжать выполнять свои функции в сложных обстоятельствах, например, если территория часто подвергается подтоплению.

Винтовые сваи отлично подходят и для возведения гидротехнических сооружений, временных мостов. Выступающую над поверхностью земли часть конструкции необходимо дополнительно укрепить, с этой целью и делается обвязка. Проводить такие работы не обязательно лишь в том случае, если свайное основание возвышается не более чем на 60 см над землей.

Обвязка деревянным брусом

Работать с деревянными элементами довольно легко, достаточно использовать бензопилу, строительный уровень и рулетку. Материал без проблем обрабатывается, при необходимости длину конструкций можно регулировать.

Предварительно на брусе делают спилы в нужных местах, затем устанавливают его на винтовых сваях, соединяя деревянные элементы друг с другом. Чтобы сооружение получилось наиболее крепким, между брусьями можно проложить джут.

Таким способом можно возводить бани, небольшие дачные дома и прочие деревянные постройки. Но нужно помнить, что древесина чувствительна к повышенной влажности, на ней может развиться плесень, грибок. Чтобы этого избежать, требуется предварительная обработка бруса антисептиком.

Использование металлопрофиля (швеллера, двутавра)

П-образное сечение профиля помогает обеспечить стабильность фундамента. Чтобы соединить все детали, требуется больше времени, чем в случае с брусом, так как необходимо использовать сварочный аппарат. А чтобы впоследствии не произошел перекос сооружения, при обвязке винтовых свай дополнительно нужно фиксировать материал болтами.

У железа есть один известный недостаток — подверженность коррозии. По этой причине швеллер в обязательном порядке покрывают специальными составами. Такой металлопрофиль не стоит применять, если строительная площадка маленькая. Причина в том, что придется задействовать габаритную технику, и должно быть достаточно места для ее проезда.

Для обеспечения максимальной жесткости фундамента подойдет металлический профиль, образующий в сечении букву «Н». Он называется двутавром и часто применяется в качестве обвязки винтовых свай.

Металл актуален для постройки каркасных зданий, если участок имеет перепады высоты более 500 мм. Также профили будут подходящим вариантом для фундаментов с винтовыми столбами, на которых планируется возведение стен из блоков, кирпичей и других мелко форматных материалов. Чтобы правильно определить, на какой высоте расположить сооружение, нужно учесть особенности грунта. Обычно подъем не делается, то есть обвязка лежит на земле. В отдельных случаях ее нужно поднимать на незначительную высоту (до 400 мм).

Бетонные элементы для фундамента

Такую методику используют не очень часто, потому что монтаж балок из бетона — трудоемкая работа. Кроме того, материал отличается хрупкостью, в сложных ситуациях он может разрушиться.

Перед обвязкой винтовых свай в стволы вставляется арматура, после чего они заливаются бетонной массой. Вдоль конструкции устанавливают опалубку, которую тоже закладывают арматурой. Винтовые столбы соединяют с полученным каркасом, после чего следует окончательная заливка бетоном.

Строители следят за тем, чтобы не образовалось зазоров и трещин. Основание получается довольно прочным, подходит для возведения домов из кирпича, камня. Подвижность грунта на бетонную обвязку отрицательно не повлияет.

Заказ винтовых свай в Москве

На нашем заводе изготавливаются качественные строительные конструкции, ведь у нас установлено передовое технологическое оборудование. Осуществить выбор винтовых опорных столбов вам помогут наши менеджеры.

Об обвязке стоит позаботиться заранее, так как потом выравнивать конструкцию будет очень сложно. В отдельных случаях приходится прибегать к демонтажу всего фундамента или даже постройки. Поэтому наши специалисты рекомендуют учесть еще перед началом работ, что винтовые сваи нужно будет дополнительно укреплять обвязочными материалами. Все это вы можете поручить нам, как и изготовление продукции.

Мы готовы произвести винтовые сваи для вас независимо от сложности их конфигурации. Здесь вы найдете товары исключительно высокого качества.

11 Использование винтовых свай, опор и анкеров — Shore Systems Group L.L.C.

Винтовые свайные системы могут использоваться как для жилых, так и для коммерческих фундаментов. Когда сроки строительства напряжены, а вмешательство на стройплощадке является обязательным, винтовые сваи и анкеры — это то, что нужно для строительства фундамента.

Винтовые или винтовые сваи могут применяться:0002 Винтовые сваи чаще всего применяются в фундаментах зданий. Он дешевле бетонного фундамента и не требует земляных работ. Процесс установки быстрый. Его можно загружать сразу, так как нам не нужно ждать, пока затвердеет бетонный фундамент.

Связанные статьи:

Могут ли винтовые сваи спасти тонущий дом?

2. ФУНДАМЕНТ ДЛЯ ДОКОВ И ПРИЧАЛОВ

Фундаменты для доков на винтовых сваях представляют собой надежные системы фундаментов для морских сооружений. Фундаменты для причалов и пирсов прочны и долговечны. Он может прослужить до 50 лет. Это отличная фундаментная свая для строительства морского пирса и дока.

3. ВИНТОВЫЕ ФУНДАМЕНТЫ НАСТИЛА

Это наиболее устойчивый вариант фундамента настила, идеально подходящий для больших настилов прибрежных домов в Нью-Джерси. Фундаменты палубы из винтовых опор быстро возводятся и наносят минимальный ущерб земле и прилегающим территориям.

4. ФУНДАМЕНТ ДЛЯ СОЛНЕЧНЫХ ПАНЕЛЕЙ

Солнечные фермы становятся новой формой строительства. Спиральные системы фундаментов для фундаментов солнечных батарей, которые не требуют бетона, поэтому их можно сразу загрузить. Винтовые сваи также помогают с ветровой нагрузкой и подъемом. Процесс установки винтового свайного фундамента выполняется быстро.

5. СЕЛЬСКОХОЗЯЙСТВЕННЫЕ ФУНДАМЕНТЫ

Сельскохозяйственные фундаменты обычно представляют собой большие конструкции, испытывающие большую ветровую нагрузку. Спиральные анкеры делают именно то, что они говорят, закрепляют сельскохозяйственный фундамент на земле, а также поддерживают конструкцию.

6. ВИНТОВЫЕ ФУНДАМЕНТЫ

Одним из распространенных применений винтовых свай является строительство фундаментов рекламных щитов. Эти грунтовые или земляные анкеры действительно помогают с ветровой нагрузкой, которую получает рекламный щит.

7. ФУНДАМЕНТ БАШНИ

Используется для обеспечения прочности башни за пределами глубины бетонного фундамента. Его также можно использовать в сочетании с бетоном для большей поддержки. Винтовые сваи уменьшают фактор опрокидывания или наклона.

8. ФУНДАМЕНТЫ ДЛЯ СИЛОВЫХ ТРАНСФОРМАТОРОВ

Спиральные сваи — это быстрый и надежный метод закладки фундаментов для силовых трансформаторов. На полярность не влияет. Его также можно использовать с бетонным фундаментом для дополнительной прочности. Когда фундаменты трансформаторов строятся на бедных грунтах, ответом являются винтовые сваи.

9. ФУНДАМЕНТ ТРУБОПРОВОДА

Спиральные сваи обеспечивают безопасность трубопровода и защищают его от всех видов повреждений. Он предотвращает подъем, а также большие сжимающие нагрузки. Процесс установки фундамента трубопровода очень быстрый.

10. СВЯЗКИ ПОДДЕРЖИВАЮЩИХ СТЕН

Спиральные анкеры представляют собой отличный горизонтальный грунтовый анкер, помогающий удерживать подпорные стены или переборки от наклона или обрушения из-за давления грунтовых вод и грунта. Системы скрепления с использованием винтовых свай — это быстрый способ поддержать подпорную стену, не нарушая площадь. Быстрее и дешевле, чем системы крепления из бетона и стали.

Связанная статья:

Спиральные сваи и грунтовые анкеры для морского строительства

11. ДРУГИЕ ПРИМЕНЕНИЯ ВИНТОПОЛУЧНЫХ АНКЕРОВ И СВАЕВ

Поддержка временных раскопок траншей и других котлованов, где земля должна удерживаться во время подземных работ это делается. Земляные анкеры устанавливаются для предотвращения обвалов при земляных работах, которые могут привести к повреждению объекта, а горизонтальные винтовые анкеры обеспечивают безопасные условия работы на площадке для земляных работ

Винтовые/винтовые сваи | Keller Group plc

Винтовые сваи, также известные как винтовые сваи, изготавливаются с использованием стальных валов со спиральными витками (спираль/спирали) различных размеров в соответствии с конкретными грунтовыми условиями площадки.

Общего назначения

Конструкционная поддержка (сжатие или растяжение) как для постоянных, так и для временных конструкций

Подставка под существующие фундаменты

Мосты (устои, колонны)

Переходы

Телекоммуникационные мачты/платформы

Электрооборудование, пилоны и опоры

Здания/модульные здания

Рельсовые конструкции (сигнализация, платформы, оборудование контактной сети)

Дорожные конструкции (вывески)

Временные/постоянные сидения (трибуны)

Ан хоры (бэк остается / Напряжение, ребята)

Подпорные стены, защита от наводнения

ветряные турбины

Солнечные фермы

FENCING

ПРОЦЕСС

Обычно устанавливаются с использованием стандартных или колесных эспроизводителей с помощью крутящего двигателя, которое следит за корточником, достигнутым во время установки к версии на установку к версии. дизайн.

Винтовые сваи перемещаются в заранее определенные (проектные) опорные слои путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке/установке. Несколько стальных секций соединены болтовым соединением, а секции добавляются для завершения общей глубины сваи.

Спиральные лопасти, стратегически расположенные вдоль ствола, проникают в почву без шнека, перемещая почву, в то время как крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное значение крутящего момента берется на последнем 1 м продвижения, чтобы убедиться, что свая достигает требуемой конструкции, прежде чем заканчиваться на правильном базовом уровне.

Винтовые сваи способны выдерживать нефакторизованные (SWL) осевые нагрузки до 300 кН, подъемные нагрузки до 200 кН в зависимости от состояния грунта и боковые нагрузки до 25 кН. Более высокие боковые силы можно ограничить добавлением бетонной манжеты к верхней части головы сваи.

Детальное понимание подповерхностных условий (особенно типа грунтовых слоев, уровней слоев и прочности (значения SPT ‘N’) по глубине необходимо для правильной интерпретации требуемой конструкции и допустимых крутящих моментов.
