Конструкции навесов: чертежи, выбор материалов, монтаж своими руками – asnka.ru – КСМ

Содержание

от выбора конструкции до технологии

Навес — это, наверное, самая распространенная постройка во дворе частного дома. И вполне закономерно: несмотря на простую конструкцию, защиту от дождя, снега и палящего солнца он дает хорошую. При этом строительство навесов не требует никаких специальных навыков — достаточно правильно выбрать конструкцию и знать технологию.

Конструкция навеса действительно очень простая. Это крыша на нескольких опорах. Поэтому для его установки вполне достаточно недорогого столбчатого фундамента. Даже бетонную ленту под навес заливают в исключительных случаях: на сложных грунтах, в регионах с большой ветровой или снеговой нагрузкой.

Но не стоит ставить знак равенства между простотой конструкции навесов и однообразностью. Видов навесов довольно много, и об основных из них — ниже.

Пристроенный к дому или отдельно стоящий навес?

Навес может как стоять во дворе дома только на собственных опорах, так и опираться одной из сторон на стену здания. Обе конструкции навесов используются часто, хотя обычно для разных задач.

Если вы хотите сделать крышу над верандой или террасой возле дома, то навес, пристроенный к дому, идеален для этой задачи. В этом случае вы сможете выйти на веранду дождливым утром, чтобы выпить свою законную чашку кофе.

Еще пристроенный к дому навес хорош, если он нужен для парковки автомобиля, — с утра или после тяжелого дня не нужно будет далеко идти. К тому же, на маленьких участках такое решение экономит драгоценные квадратные метры, которые можно использовать для устройства палисадника или прогулочной зоны.

А вот в случае с зоной барбекю такая конструкция навеса не всегда подходит. С одной стороны, как и в случае с верандой, удобно выходить к зоне отдыха без риска намочить одежду. С другой стороны, открытый огонь — это, во-первых, источник дыма, который может затянуть через открытые окна в дом, а, во-вторых, потенциальный очаг возгорания. Поэтому нежелательно делать барбекю-зону вплотную к деревянным домам и к стенам, где есть открывающиеся окна.

Отдельно стоящий навес хорош для беседок, удаленных от дома террас, для сушки дров, хранения хозяйственных принадлежностей. Еще на больших участках его удобно использовать для временной парковки автомобилей, если дом расположен в глубине. Тогда гараж обычно строят поближе к въездным воротам, а конструкцию навеса опирают на стены гаража.

Кроме задачи, при выборе типа навеса учитывайте архитектурную композицию. Пристроенный навес может просто испортить внешний вид дома, исказив его пропорции.

В случае если вы выберете отдельно стоящую конструкцию навеса, то у вас намного больше свободы. А если навес будет в недрах участка вдали от дома, то у вас вообще будут развязаны руки с точки зрения материалов и дизайна.

Какая крыша лучше?

Крыша навеса бывает трех основных видов:

односкатная;
двускатная;
арочная.

Конечно, встречаются и четырехскатные, совсем экзотические по форме кровли, но это редкое исключение, поэтому на них останавливаться не будем.

Односкатная крыша навеса

Это самая распространенная конструкция крыши навеса. В основном, из-за простоты устройства и монтажа кровельного покрытия. Кроме того, это оптимальный вид кровли для навеса, пристроенного к дому, поскольку у односкатной крыши легко загерметизировать место примыкания к стене.

При строительстве отдельно стоящего навеса такая крыша подходит хуже. Во-первых, кровля с большим уклоном может смотреться непропорционально. А крутые скаты часто нужны в районах со средней и высокой снеговой нагрузкой. Во-вторых, у односкатной кровли навеса немаленькая парусность, если ветер дует со стороны приподнятого края ската.

Двускатный навес

Двускатная крыша отлично подходит для отдельно стоящего навеса. Независимо от уклона кровли, она смотрится пропорционально, а ее парусность намного меньше, чем у односкатной. Кроме того, она хорошо защищает от дождя, независимо от направления ветра.

А вот для пристроенного к дому навеса такая конструкция нежелательна — ее сложно герметизировать. Особенно в районе конька. К слову, сам коньковый узел тоже усложняет монтаж как каркаса, так и кровельного покрытия.

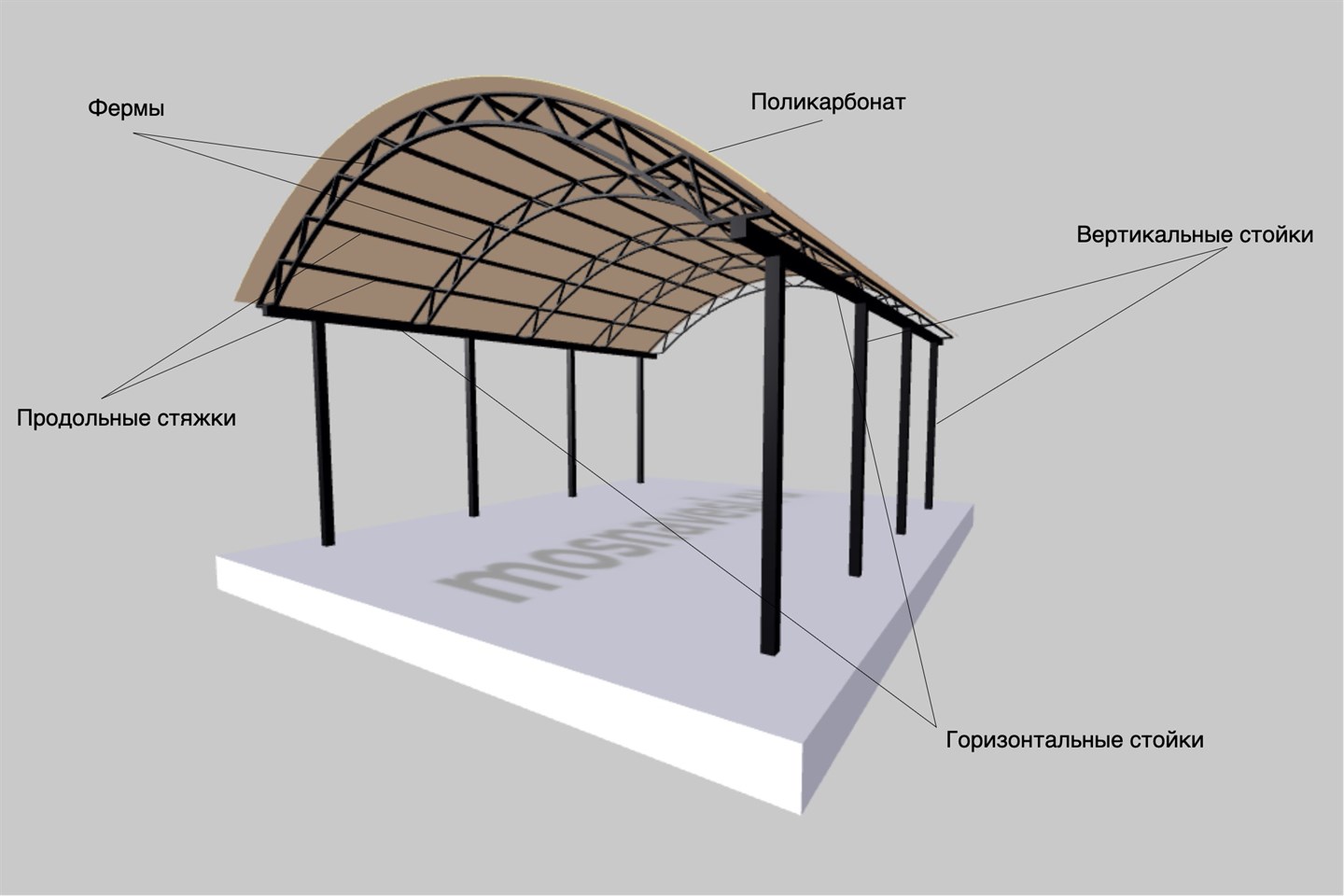

Арочный навес

Элегантная и воздушная арочная кровля — отличный выбор для навеса любой конструкции. Снеговая и ветровая нагрузки на такую крышу меньше, поскольку снег просто соскальзывает с нее, а ветер обтекает. Еще из-за вытянутой вверх формы скругленная кровля кажется выше, чем есть на самом деле. При этом, с точки зрения герметизации, пристроить арочный навес к дому лишь немногим сложнее, чем односкатный.

Но арочная кровля — это всегда дополнительные расходы: изогнутый каркас дороже и сложнее в монтаже. К тому же уложить на арку можно далеко не все виды кровельных материалов.

Выбираем материалы для навеса

Для строительства навеса нужно:

сделать каркас;
покрыть крышу.

Каркас обычно делают из трех видов материалов: дерева, стали или алюминия.

Дерево — простой в работе и недорогой натуральный материал. Он идеально подходит для навесов в стиле «эко» у деревянных домов. Еще дерево хорошо смотрится с домами из кирпича, камня и других традиционных материалов. А вот к зданиям в стиле минимализм или хай-тек оно подходит плохо. Еще деревянный каркас — не лучший выбор для арочных навесов. Согнуть дерево сложно, поэтому изогнутые деревянные элементы дорогие.

Стальным трубам, наоборот, можно придать любую форму. Но за это приходится платить большей сложностью монтажа, склонностью к коррозии и, как правило, меньшей эстетичностью.

Алюминий — это специфический материал, который используют для навесов с прозрачными кровлями. Он легкий и прочный, поэтому позволяет создать тонкие направляющие для стекла и поликарбоната. Из-за высокой цены для строительства других видов навесов алюминиевый каркас почти не используют.

В качестве кровельного материала на навесы отдельно стоящей конструкции обычно укладывают:

профнастил;
металлочерепицу;

ондулин;
профилированный поликарбонат или ПВХ;
монолитный поликарбонат;
стекло.

Причина проста: все это самонесущие материалы. То есть, для них не нужна сплошная обрешетка, которая заметно увеличивает расходы на строительство навеса. А если каркас металлический, то ее и сделать непросто.

На крыши пристроенных навесов лучше укладывать такое же кровельное покрытие, как и на основном доме. Либо можно использовать стекло или прозрачный пластик. Другие материалы применять нежелательно, поскольку навес может выбиться из общей композиции.

Строительство навеса начинается с подготовки площадки. На ней нужно скосить траву, а в месте будущих опор снять верхний слой почвы — примерно 100 мм. Лучше всего снимать грунт не точечно, а полосой шириной около 500 мм, причем так, чтобы ее ось проходила примерно через центр опорных столбов.

Дальше площадку выравнивают по уровню и утрамбовывают. Это нужно, чтобы установить опоры ровно и на одинаковой высоте.

Опорные столбы устанавливают одним из трех способов:

Забивают (кувалдой или с помощью специальной машины).
Забутовывают, то есть набивают яму камнями и грунтом, а потом утрамбовывают эту смесь.
Бетонируют.

Рекомендуем именно бетонировать опоры — это самый надежный и долговечный метод.

Для установки опор с бетонированием:

Механическим или бензиновым ямобуром делают в грунте скважины с шагом около 1,5 м. В пучинистых грунтах глубина скважин должна быть на 15-20 см больше глубины промерзания почвы в местности.
На дно ям насыпают песок или песчано-гравийную смесь и утрамбовывают ее.
Полученную песчаную подушку толщиной примерно 100 мм для лучшего уплотнения проливают водой.

По центру скважин на дно ставят опоры, выравнивают их по вертикали и фиксируют. Для этого их либо немного забивают в песок, либо ставят распорки в яме.
Перед опусканием в яму деревянные столбы снизу обрабатывают битумом так, чтобы 100-150 мм обработанной опоры не было погружено в грунт.
Установленные опоры бетонируют. Причем бетон заливают постепенно, постоянно уплотняя его металлическим штырем или ломом. Для этого бетонную смесь нужно просто многократно проткнуть насквозь в разных местах.
Забетонированные столбы еще раз проверяют на вертикальность и, при необходимости выравнивают.
После этого опоры фиксируют в вертикальном положении.

Забетонированным столбам дают отстояться в течение двух недель. За это время бетон наберет прочность. Если погода дождливая, бетон нужно накрыть сверху полиэтиленовой пленкой как минимум на 4-5 дней.

Готовые опоры подрезают сверху в один уровень, если их не удалось точно вывести при установке. Затем на них укладывают и закрепляют мауэрлат. Если навес пристроен к дому, то на стену с помощью анкеров крепят вторую опорную балку. При необходимости ее подпирают вертикальными опорами.

Дальше собирают каркас крыши. Если он из металла, то для этого используют сварку или болтовые соединения. Если из дерева, то лучше всего для этой задачи подходят перфорированные пластины и уголки.

Сначала укладывают стропила с шагом 1-1,2 м. Поверх них делают обрешетку из досок 20-30 мм либо бруса 40×40 мм или 50×50 мм.

На готовый каркас крепят карнизную планку и, если нужно, водосточную систему. Дальше кровлю кроют выбранным видом покрытия. Последними устанавливают три вида планок: фронтонную, коньковую для двускатной крыши и примыкания для навеса, пристроенного к дому.

Будьте в курсе!

Подпишитесь на новостную рассылку

Навесы из поликарбоната, виды конструкций навесов – ОДО Далисия

Навесы из поликарбоната – простое и практичное решение для установки у входа в дом. Если вы решили самостоятельно выполнить конструкцию или заказать ее у подрядчика, наши советы помогут определиться с типом навеса и материалом для его изготовления.

Виды конструкций навесов

Выбирая конструкцию навеса, следует, в первую очередь, соблюдать негласное правило – навес должен отвечать архитектурному решению дома, не выбиваться из общей дизайнерской задумки. Все навесы из поликарбоната можно разделить на несколько типов, исходя из вида каркаса:

Односкатные навесы — это самые простые как с точки зрения изготовления, так и с дизайнерской точки зрения конструкции. Односкатные навесы – это своего рода «козырьки», которые одной стороной крепятся к стене. Чтобы на навесе не скапливались дождевая вода и снег, следует предусматривать уклон плоскости.

Двускатные навесы — еще одна достаточно распространенная конструкция, которая также довольно проста и в изготовлении, и в монтаже. Как правило, угол наклона кровли составляет от 35 до 45 градусов. Такой угол обеспечивает простой сход снежного покрова и не дает возможности скапливаться дождевой воде.

Арочные навесы – это более изысканный, но не менее функциональный вариант навеса. Изготовить полукруглые конструкции позволяют современные пластичные виды поликарбоната. Именно от пластичных свойств материала зависит конечный радиус изгиба навеса. Разновидностью арочных навесов являются купольные конструкции. Они выступают не только защитным элементом, но и составляющей декора экстерьера.

Многоуровневые навесы – это сложные многоярусные сооружения. Они могут сочетать как арочные, так и скатные конструкции. Смотрятся они всегда необычно и выигрышно, однако изготовить их гораздо сложнее.

Если вы беретесь самостоятельно делать навес из поликарбоната, лучше остановиться на скатных конструкциях. Даже не имея достаточного опыта, справиться с такой задачей сможет любой хозяин. Если же ваша цель – сложное криволинейное сооружение, требующее точных расчетов и знания нюансов проектирования (радиус изгиба, направление каналов), лучше обратиться к профессионалам. Иначе можно впустую потратить время и деньги.

Как выбрать материалы для навесов?

Надежный каркас – залог долговечности и функциональности навеса. Как правило, для изготовления опор применяют профильные трубы, деревянные брусья или кирпич.

Сам каркас, на который впоследствии крепят поликарбонат, может иметь деревянную или более прочную металлическую основу: здесь на помощь снова приходят брус и металлический профиль.
Поликарбонат – абсолютно беспроигрышный вариант материала для изготовления навеса. Благодаря целому ряду характеристик, он остается наиболее популярным материалом для различных защитных конструкций. Например, в отличие от стекла, поликарбонат обладает высокой стойкостью к нагрузкам, и при этом может отлично пропускать свет. Долговечность, экологичность и легкость материала также обуславливают его востребованность.
Для изготовления навесов можно использовать как сотовый, так и монолитный поликарбонат. Однако первый вариант все же считается более предпочтительным по целому ряду причин:

Сотовый поликарбонат хорошо пропускает свет, но при этом рассеивает его и служит надежным барьером от УФ-лучей.
Этот материал может легко выдерживать даже серьезные нагрузки, не боится порывов ветра и сильного снегопада.
При механических воздействиях сотовый поликарбонат практически не деформируется, а если и случится разрыв материала, его осколков можно не опасаться.
Исключительная легкость материала позволяет избежать нагрузки на каркас и значительно упрощает монтаж.
Сотовый поликарбонат относится к пожаробезопасным материалам, так как характеризуется трудной воспламеняемостью.
Легко выдерживает воздействие атмосферных факторов окружающей среды, может эксплуатироваться и при -40С, и при +55С.
Работать с материалом одно удовольствие – он легко раскраивается, при необходимости гнется, благодаря пластичности, не требует дополнительной обработки.
Прослужит навес из поликарбоната не менее десяти лет, а ухаживать за ним очень легко.
Полый ячеистый поликарбонат стоит дешевле монолитных аналогов, что также является весомым преимуществом.

Сегодня поликарбонат выпускается в различных цветовых решениях. Это дает возможность находить нужный вариант под любую дизайнерскую задумку. И все же мы рекомендуем придерживаться классических вариантов в подборе тонов. Дело в том, что свет, проникающий через цветной поликарбонат, будет приобретать соответствующий оттенок – это значит, что цвета стен, крыльца, а также находящихся на нем предметов, будут искажаться.

Выбор габаритов поликарбоната

Толщина сотового поликарбоната для изготовления навесов определяется, в первую очередь, размерами конструкции и предполагаемыми нагрузками:

Листы толщиной 4 мм – оптимальный вариант для небольших навесов, имеющих закругления. Такое навесы, как правило, защищают дверь и крыльцо;
Листы 6-8 мм используют для проектирования более масштабных конструкций, например, навесов для парковочных мест, бассейнов, террас. Они могут легко выдерживать даже сильные нагрузки;
Листы толщиной от 10 мм используют в случае экстремальных погодных условий.

Если речь идет о монолитном поликарбонате, то лучше использовать листы толщиной 4-6 мм.
Перед началом изготовления навеса также следует учесть габариты листов. Так вы сможете получить минимум отходов и не потратить деньги впустую. Типовая панель имеет ширину 2,1 м, длина может быть, как 6, так и 12 метров. Если вы собираетесь изготовить арочный навес, лист поликарбоната следует располагать изгибом в поперечном направлении воздушных каналов. Избежать появления плесени и ухудшения светопропускающих свойств позволит обеспечение беспрепятственного выхода конденсата.
Легкие и эстетичные навесы из поликарбоната станут надежной защитой и гармоничным декором экстерьера. Главное – правильно выбрать материал и грамотно спроектировать конструкцию.
