Сделать каминную топку своими руками можно. Но насколько это выгодно и безопасно?

26.12.2018

Каминная топка 3D, или декоративный паровой камин, – модный и эффектный декор. Но стоимость очага не всегда так радует, как вид «тлеющих углей». Можно ли собрать топку своими руками и сэкономить? Опытом и кадрами видео поделился мастер Даня Крастер.

Идеи мастер-класса повышенной сложности пригодятся и новичкам. Разделы статьи расскажут:

• Что внутри у холодной «каминной топки»? Как выбрать корпус и электронику для декоративного очага?
• Из чего и как сделать муляжи тлеющих дров и углей для каминной топки? Как «раскалить» их в домашних условиях?
• Из чего и как сделать парогенератор для каминной топки 3Д? Как объединить его с LED-подсветкой?
• Какую каминную топку лучше выбрать, если бюджет ограничен: покупную или самодельную?

Обрамление и электроника для каминной топки

Авторской идеей стал брутальный костер из «каменного угля», а стильным обрамлением для топки – кусок деревянной бочки нужной высоты.

Каминной топке с эффектом 3Д нужно устойчивое и объемное основание

Внутри должно хватить места для парогенератора и электронной платы, лампы и проводки.

Электроника для топки собрана на плате Ардуино. Светодиоды запитаны через полевые транзисторы. Отдельно через повышающую плату запитана галогеновая лампа и генератор тумана. Вместе они вырабатывают подсвеченный холодный пар, похожий на огонь.

«Пламя» в декоративной топке имитируют парогенератор и LED-подсветка

Выбирая нагнетатель тумана, прибавим к его высоте не меньше 3-4 см воды для работы.

Мощность генератора регулируется подстроечным резистором на повышающей плате. Главное – не переборщить: он работает от 24 V. Галогеновая лампа запитывается отдельно от 220 V. Эффект раскаленных углей создают желтые и красные светодиоды.

Для имитации огня в декоративном камине нужны светодиоды разных видов

Для верха топки подойдут обычные ленты, а для подсветки пара – влагозащищенные элементы.

Влагозащищенные светодиоды соединяем друг с другом: они располагаются рядом, в центре очага. Простую ленту режем на фрагменты в местах, где нарисованы ножницы. К каждому из них припаиваем отдельный провод, чтобы разместить под муляжами углей.

Простые светодиоды подключаем к разным выходам из полевых транзисторов

Напряжение задаем тоже неодинаковое, чтобы «раскаленные камни» смотрелись естественно.

Количество фрагментов равно числу декоративных камней: каждый муляж для топки нужно снабдить подсветкой.

Муляжи тлеющих углей в каминную топку

«Костер из каменного угля» украшают 7 деталей: выступающий из топки «обсидиановый» круг и 6 съемных «булыжников».

Верх бочки заполняем «горной породой» из застывшей эпоксидной смолы

Циркулем переносим окружность на заготовку нужной толщины: деталь выступает над стенками.

Отвердевшая эпоксидная смола хорошо пилится. Но ядовитая стружка разлетается и липнет ко всему подряд. Чтобы сделать красоту без ущерба для здоровья, последуем примеру мастера в перчатках, очках и респираторе.

Вырезаем круглое «кострище» и прямоугольные «угли» со скошенными гранями

Заменить ленточнопильный станок в домашних условиях можно электрическим лобзиком.

Для камней распускаем заготовку на прямоугольные брикеты. Режем их на многоугольники неправильной формы. Чтобы добавить граней и сходства с настоящими минералами, дополнительно стачиваем углы.

Окончательную форму «обсидиану» и «углям» придаем зубилом и шлифовкой

Шлифовальную машину можно заменить наждачной шкуркой: она поможет аккуратно смягчить прямые грани.

Верх топки отбиваем зубилом, ударяя по ручке молотком. Глубина скола зависит от наклона инструмента. Самый крутой угол держим по краю круга. В середине угол уменьшим и нанесем неглубокий рельеф.

В центре «кострища» и бочки сверлим круглые отверстия для пара или «огня»

На станке и ручной дрели закреплено сверло Форстнера с максимальным диаметром.

В готовом виде отверстие в «обсидиане» больше, чем в бочке: изнутри к нему крепятся светодиоды.

«Раскаленная» топка и техника окраски

Чтобы каминная топка «раскалилась», прозрачный декор для нее покроем тонким слоем автокраски в оттенках «нагрева».

Верх топки красим от центра к краю: в желтый, оранжевый, красный и черный

Напыление удобно делать аэрографом. Если его нет, используем пигменты в баллонах.

Краску мягко напыляем с расстояния, чтобы декор остался прозрачным: плотный слой не пропустит свет. Поэтому эпоксидные дрова не стоит заменять настоящими: «накалить» их в холодной топке не удастся.

Съемные «угли» окрасим в технике «градиент», или плавных переходов цвета

С резкой границей между цветами декор будет смотреться искусственно и дешево.

Каждый новый оттенок слегка перекрывает предыдущий: оранжевый кладем на желтый, красный – на оранжевый. Черный цвет наносим последним и смотрим на просвет: задники «камням» нужны непрозрачные.

Чтобы торцы муляжей не просвечивали, покроем их черным колером дважды

Просохший «камень» защитим малярной лентой, оставив под покраску только задник.

Когда колер высохнет, снимем бумажный скотч. Границу черного «размоем» аэрографом или краской из баллона. Если не нашлось желтой галогеновой лампы, как в покупных электрокаминах, покрасим обычную.

Желтую галогеновую лампу для топки легко сделать из белой с помощью краски

Аккуратно напылим на нее тончайший слой пигмента и оставим для просушки.

Повторять эксперимент с малярной кистью и алкидной бытовой эмалью не стоит: толстый слой перекрывает свет и пахнет при нагреве.

Собираем каминную топку с подсветкой

После высыхания «кострище» поместим в бочку, помогая мягким молотком: оно должно встать плотно и без сколов.

Верхнюю часть топки совмещаем с опорой по просверленным отверстиям

Внутренние отступы должны быть равными для крепления светодиодов.

По краям «костра» наметим места для «углей»: центр топки остается свободным для «пламени». Планируем установку светодиодов: полоска под «камнем» заставит его «тлеть», а направленный свет – «раскаляться».

Сверлим в верхней части бочки выходы для светодиодов под «угли»

Толстое сверло проходит насквозь через 2 слоя: эпоксидный и деревянный.

Светодиоды с отдельными проводами вставляем в полученные тоннели сверху вниз. Желтую подсветку смещаем к центру, красную – к краю топки. Провод прячется в опоре, а мерцающая полоска остается на поверхности.

Влагозащищенные светодиоды закрепляем внутри выемки для «огня»

Провода прячем в углублении. После монтажа поверхность топки должна остаться плоской.

Влагозащищенные светодиоды крепим термоклеем в центральной выемке. Подключаем их к отдельному транзистору. Провода для «камней» соединяем и подключаем по 3 сразу.

Провода от светодиодов выводим внутрь бочки по просверленным выходам

Там их можно соединить и развести по бокам, оставив в центре место для парогенератора.

Подсветку для «пламени» обеспечит галогеновая лампа. В авторской топке она дополняет генератор тумана.

Парогенератор для каминной топки

Чтобы сделать парогенератор, берем пластиковый бак для воды и 2 трубы из металла, сваренные под углом.

Парогенератор для топки делаем из пластикового контейнера и металлической трубы

Сверлим в термостойком пластике круглое отверстие, соединяем детали и скрепляем термоклеем.

Заменять металл трубами из ПВХ не стоит: снизу их будет нагревать галогеновая лампа. Она не только подсвечивает холодный пар, но и толкает его вверх потоком горячего воздуха. Поэтому при работе топки бюджетные трубы просто расплавятся и стекут на нагреватель.

Герметизировать стыки металла и пластика нужно и снаружи, и внутри контейнера

Термоклея не жалеем: протечка воды на провода под напряжением к экономии точно не ведет.

Снизу бак для воды приклеим к деревянной подставке. Цоколь галогеновой лампы прикрутим к ней же, чтобы он оказался под трубой. Вставим лампу и наденем на нее кожух из металла, продолжающий трубу: он защитит пластик и проводку от перегрева.

Объединить парогенератор и галогеновую лампу поможет внутренняя опора для топки

Делаем из остатков деревянных брусков и планок, помня про высоту бочки.

В бак кладем нагнетатель тумана, выводим провод и закрываем емкость крышкой. Готовое устройство помещаем внутрь бочки и крепим металлическими уголками с обратной стороны дна. Следим, чтобы в области нагрева и пара не остались лишние провода.

Парогенератор и галогеновая лампа внутри каминной топки не соприкасаются с проводкой

Их надежно фиксируют уголки и подставка, а бак плотно прилегает ко дну.

Сверху над баком бочку снова просверлим, получив отверстие для заправки водой через пластиковый шприц.

Каминная топка: самодельная или покупная?

Осталось подсоединить шнур, расставить декоративные угли, включить топку в розетку и сосчитать расходы на самостоятельное творчество.

Самодельная топка от мастера смотрится эффектно и стильно, но вряд ли обойдется дешевле

Экономия на материалах отразится на ее дизайне и безопасности.

Если заменить угольный декор со сложным распилом и покраской обычными дровами, самодельная топка не будет выглядеть раскаленной и потеряет не меньше половины брутального шарма.

Если вы решили сэкономить на электронике, выкрутив плату из бытовой техники на выброс, подумайте о малышах и четвероногих друзьях дома. Не слишком ли дорого обойдется им знакомство с «огненной бочкой»?

Надежное решение с экономией – заводская топка. Ею может стать:

• декоративный электрокамин с эффектом 3D, годовой гарантией производителя и самостоятельным дизайном портала;
• встраиваемый биокамин в виде горелки на жидком топливе с настоящим огнем, пятилетней гарантией и более простой установкой.

Избежать ошибок и определиться с выбором топки помогут статьи:

• «Бывают ли дешевые биокамины?» пригодится всем, кто решил сварить из металла топку под обогреватель, не будучи профессионалом;
• «В чем биокамин своими руками проигрывает заводскому?»  подскажет, чего домашнему мастеру и дизайнеру не стоит делать точно;
• «Как сделать своими руками садовый биокамин для дачи» – пошаговая инструкция для новичков и недорогого мини-очага.

Рассчитайте свои силы и экономьте безопасно!

Каминные топки своими руками

Сегодня каминные топки используются не только как элемент отопления дома, но еще и как неплохое украшение интерьера дома. Согласно историческим данным, установка каминной топки была популярной еще в период до нашей эры, когда люди научились хранить огонь в своих домах. Сегодня же они используются в качестве неплохой возможности улучшить атмосферу уюта в доме, а возможность подключения к отопительной системе расширила возможности каминных топок. Теперь не нужно тратить деньги на покупку нового камина — его вполне реально сделать и самому.

Камины с открытой топкой

Главная причина остановки выбора именно на каминах с открытой топкой — желание использовать его не в постоянном режиме. В качестве основного источника тепла он используется далеко не всегда, поскольку в силу своих конструктивных особенностей он не может обогревать комнаты и помещения с площадью выше средней. Тесты показывают, что всего лишь 20 процентов полученной энергии от сжигания дров может преобразоваться в тепловую энергию. Все остальное в прямом смысле «улетает в трубу». Именно по этой причине отопление каминной топки открытого типа требует двойного расхода дров и солидного притока воздуха. Приняв решение поставить каминные топки своими руками, имейте в виду — подача воздуха осуществляется прямо под горящие дрова — это создает гораздо более эффективные условия сжигания дров. (См. также: Ремонт каминов своими руками)

Использование каминов с открытой топкой не требует заимствования воздушных масс из соседних комнат. При выборе именно открытого типа каминной топки нужно обеспечить пожарную безопасность. Сделать это придется очень долго, так как требования к пожарной безопасности обычно высоки. При всех описанных выше нюансах, открытая топка позволяет хорошо прогреть помещение, одновременно не перегревая его.

Камины с закрытой топкой

Использование данных каминов связано с желанием использовать его в качестве дополнительного источника тепловой энергии. Преимущество использования каминов с закрытой топкой заключается в том, что такое устройство позволяет более эффективно расходовать полученную тепловую энергию. Открытая топка никогда не сможет превзойти закрытую по уровню коэффициента полезного действия — в некоторых случаях он может достигать 75 процентов; если создать хорошую каминную топку, КПД может даже превышать данный показатель. Главное — в процессе создания топки использовать материалы, способные хорошо накапливать тепло. Дверки вряд ли можно создать самостоятельно, поэтому лучше всего сходить на строительный рынок и приобрести термоустойчивые стеклянные дверки. Как правило, они могут выдержать температуру свыше 800°С. Способы их крепления к поверхности камина также бывают разными.

Проектирование будущего камина перед постройкой

Для правильного создания камина нужно сначала подумать о том, где его установить и какие размеры он должен иметь. Не забывайте о том, что камину нужен свой собственный дымоход, который располагается прямо над топкой. Также помните о том, как обложить каминные топки. В процессе проектирования отметьте места, где будет установлена заслонка, которая отделяет дымоход от топки и отверстие для дальнейшего удаления сажи. Как правило, для таких целей используется шиберная заслонка. Она прикрепляется к основанию с помощью рояльных петлей. Плюс использования петель в качестве крепления заключается в том, что при открытой заслонке дизайн комнаты не будет испорчен. (См. также: Небольшой камин своими руками)

Обратите внимание: Среднестатистические самодельные камины весят как минимум полтонны. Как результат, при проектировании нужно определиться с выбором хорошего основания. Если вы не планировали ставить камин в недавно построенном доме, не планировали даже облицовку каминной топки гипроком, но теперь появилась необходимость в его установке, рекомендуется проконсультироваться с архитекторами. Вполне возможно, что при установке нового камина придется усилить несущие конструкции.

Подготовка основания и установка камина

Вне зависимости от того, какой именно камин вы решили построить, нужно обязательно использовать чугунную топку. Постройка обычной топки из кирпича является нецелесообразной, поскольку голый кирпич не может удерживать тепло так долго, как чугун.

Нельзя устанавливать чугунную топку на неподготовленное основание — придется создавать прочное основание. Здесь вы можете пойти двумя путями — установить камин прямо на фундамент или построить небольшой кирпичный постамент, который будет защищать топку от влияния температур. Выбор того или иного способа напрямую зависит от дизайна помещения и материала, из которых созданы несущие стены. Если это деревянные стены, нужно будет дополнительно защитить их от влияния огня с помощью термоустойчивых элементов. (См. также: Как изготовить камин железный своими руками)

После выбора места, где будет расположена самодельная каминная установка, сначала надо сделать основание из цементной армированной стяжки, предварительно поставив гидроизоляционный слой. Для создания надежной стяжки хватит 30 мм, а для арматуры прекрасно подойдет металлическая сетка.

Если вы отдали предпочтение именно постаменту, нужно всего лишь продумать его дизайн, создать цементный раствор и построить его. В качестве основы постамента может быть кирпич, газобетонный блок и другой подобный материал.

Вне зависимости от того, из чего сделано основание для топки, перед инсталляцией ее основы устанавливается слой изоляции — асбокартон с листом кровельного железа. (См. также: Кладка углового камина своими руками)

Облицовка

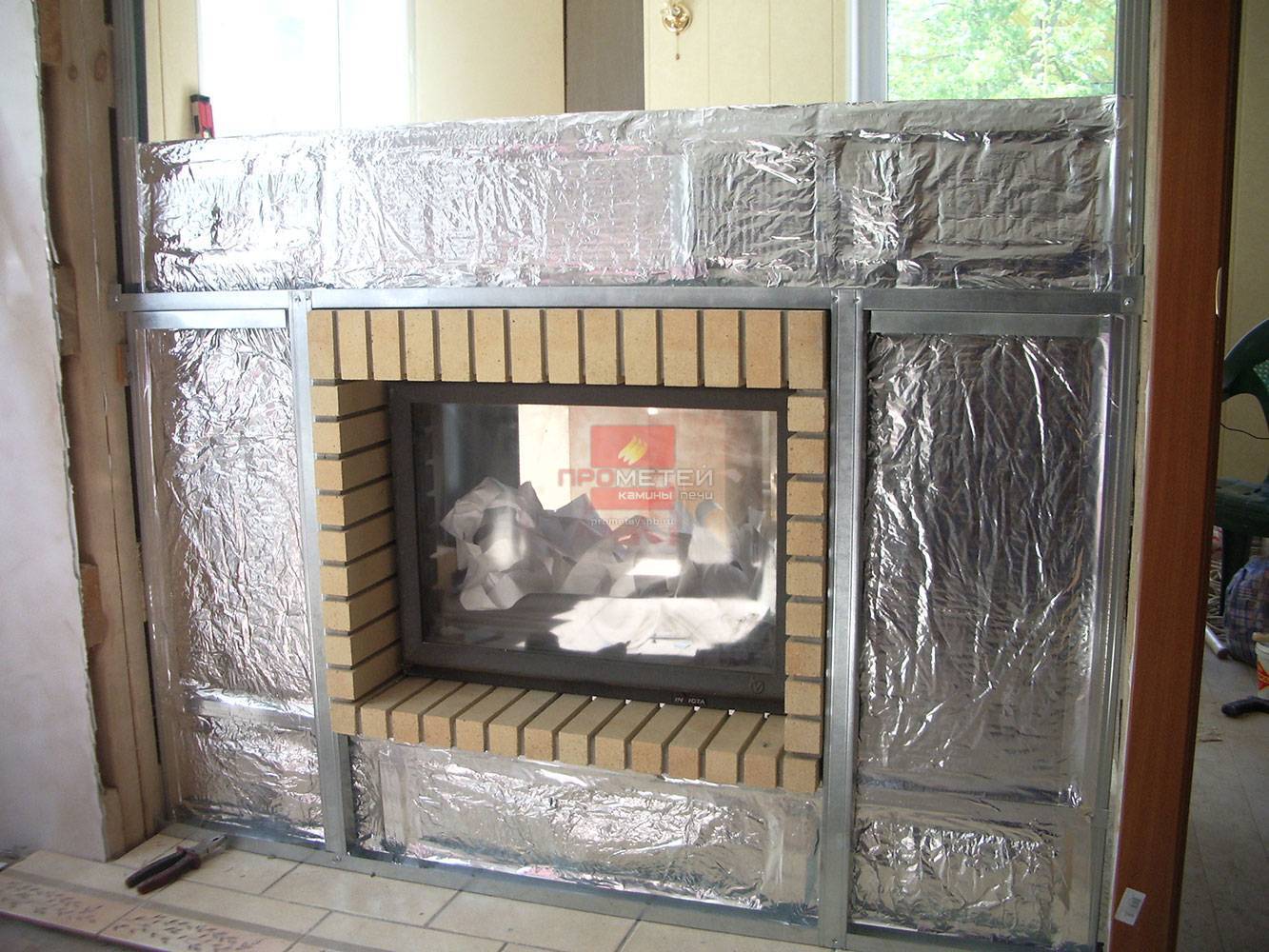

Как правило, облицовка каминной топки своими руками может быть выполнена следующими способами:

1. Оштукатуривание. Это самый простой способ отделки каминных топок. Оштукатуривание нужно выполнять в два этапа. Сначала на поверхность наносится жидкий раствор, а после этого используется более густой, тестообразный слой штукатурки, который в дальнейшем выравнивается с помощью специальной терки. Идеальная толщина слоя штукатурки — 5 сантиметров. После того как высохнет поверхность, ее можно окрасить.
2. Облицовка гипсокартоном. Изначально устанавливаются деревянные балки, соединение которых приводит к появлению прочного каркаса. После этого нужно закрепить гипсокартонные листы. Стыки закрываются специальной лентой.
3. Облицовка плиткой. Облицовка с помощью данного способа происходит поэтапно, снизу вверх. Плитки крепятся с помощью специальной мастики, устойчивой к высоким температурам. В данном случае важно создать одинаковые швы между плитками. Выравнивание происходит за счет использования прямого бруска. Постукивая по определенным рядам, плитка выравнивается.

(См. также: Простой камин своими руками)

4. Облицовка кирпичом. С помощью кирпичной облицовки каминная топка своими руками получает законченный вид. Ровные и правильные с геометрической точки зрения швы являются основой для создания правильной облицовки кирпичом. При выборе данного способа облицовки крайне желательно использовать термоустойчивые кирпичи, хотя можно ограничиться и обычными, если вы не планируете использовать камин очень часто.

Установка дымохода и вентиляции

 В качестве дымохода используется металлическая трубка или рукав. Установка начинается с того, что труба врезается до нужных размеров. Она фиксируется к чугунному рукаву, с помощью просверленных креплений в самой трубе, либо с помощью широкого хомута. Другой конец дымохода выводится либо в начало кирпичного дымохода, либо до самого конца. Выбор того или иного варианта зависит только от предпочтений владельца дома.

Запрещается! Поскольку существуют предельные показатели отклонения дымоходной трубы от вертикали, ни в коем случае нельзя их нарушать. Если дымоходная труба имеет высоту до пяти метров, угол отклонения не должен превышать 45 градусов. Если дымовая труба имеет высоту свыше пяти метров, угол не должен превышать 20 градусов.

Выводы

Самостоятельное создание каминной топки является реальной затеей. Имея весь комплекс подручных средств и материалов, вы можете создать камин любой конфигурации.Сделать каминную топку своими руками не так уж и сложно. Не забывайте обеспечить нормальные условия для создания собственного камина — оптимальное расположение, прочный фундамент, мощный каркас (если используется гипсокартон), продуманная конструкция дымохода и продуманная конструкция отопления. Именно этот комплекс условий позволит создать прекрасный камин.

Как собрать каркас для топки электрического камина – Современные камины на этаноле

Вы можете выбрать из множества топок электрокамина, многие из которых обладают особыми реалистичными эффектами пламени. Они представляют собой энергоэффективную, безопасную и недорогую альтернативу традиционным дровяным и газовым каминам.

Электрокамин не только добавляет элегантности эстетике вашего дома, но и делает его еще уютнее. Вы можете сделать свою гостиную еще более привлекательной, обрамив каминную топку.

За вас это может сделать профессионал, или вы можете сделать это сами. В этой статье будет представлена ​​пошаговая инструкция, как самостоятельно обрамить топку электрокамина.

Типы каминных топок

Каминные топки — это детали, которые вставляются в рамы для обеспечения тепла и атмосферы.

В дополнение к тому, что не образуется пепел и не нужно беспокоиться о пламени или дыме, электрический камин также выглядит и ощущается как натуральные бревна.

Существует три основных типа электрических топок: встроенная топка, сменная топка и электрические дровяные топки. №

По сравнению с другими типами электрокаминов, например, встраиваемыми электрокаминами или электрокаминами с дровами, встраиваемые электрокамины предназначены для постоянного использования в вашем доме.

Как обрамить топку электрического камина

Следуйте приведенным ниже советам, чтобы приступить к установке обрамления топки электрокамина.

Выберите место

Первое, что нужно сделать, это выбрать правильное место для вашего искусственного камина, так как вам нужна электрическая розетка. Вы должны выбрать место, которое является фокусом для камина.

Выберите топку для электрического камина

Вы можете выбрать из широкого ассортимента топок для камина, представленных на рынке. Вы должны убедиться, что выбранная вами модель будет эффективно работать и отлично смотреться в вашем доме.

Обязательно изучите все функции и сравните разные модели, чтобы принять взвешенное решение. Кроме того, не забудьте проверить размеры, чтобы выбрать тот, который идеально подходит для вашей комнаты.

Приведенная выше информация поможет вам выбрать топку для камина. Материалы, которые вам понадобятся для вашего проекта «Сделай сам», перечислены ниже.

Убедитесь, что качество важнее стиля. Вы также можете присмотреться к ценам, чтобы получить представление о том, сколько это будет стоить вам.

Материалы, необходимые для обрамления электрического камина

• Фанера
• Винты с карманом
• Шурупы для дерева
• Уровень
• Рулетка
• Пистолет для герметика
• Площадь Строителей
• Дрель
• Шлифовальный станок
• Настольная пила
• Составная торцовочная пила

Пошаговые инструкции по обрамлению топки электрического камина

Следуйте приведенным ниже пошаговым инструкциям, чтобы обрамить топку электрического камина.

Сборка основания

Во-первых, убедитесь, что основание поддерживает и размеры используемых вами винтов. Затяните каждый винт должным образом, чтобы основание камина было устойчивым и могло адекватно поддерживать вашу раму.

Сборка каркаса

Начните с плоской поверхности и соберите переднюю часть камина, используя карманные отверстия и винты. После того, как вы собрали переднюю часть, начните собирать раму вокруг нее.

Добавьте задние опоры к нижней и верхней части рамы, чтобы она могла удобно опираться на стену. Это можно сделать при установке нахлеста по бокам камина.

Покройте основание фанерой

Каждый кусок фанеры нужно будет обрезать до нужного размера с помощью настольной пилы. Соедините фанеру с правой и левой сторонами камина и закончите куском на передней части камина и верхней части в конце.

Это гарантирует, что плинтус правильно подготовлен и соответствует спецификациям при его установке.

Фанера — прекрасный материал, который можно использовать для различных проектов «сделай сам». Его также легко получить, и он часто предоставляется в соответствии с вашими конкретными требованиями.

Установка рамы вокруг основания и стены

На этом этапе используйте винты, гвозди и отверстия для крепления рам к основанию, не забывая о центральной опоре. Закрепите раму на стенных шпильках с помощью шурупов.

Покройте раму фанерой

Используя фанеру и гвоздодер, покройте раму вашего электрического камина. Добавьте стороны и фронты после того, как вы закончили это.

В это время вся ваша рамка должна быть полностью покрыта и вы должны достичь своей цели.

Стоит отметить, что фанерное покрытие защищает раму, не позволяя ей быть такой открытой, какой она была бы без нее.

Прокладки можно использовать для изменения краев рамы и обеспечения ее надежного крепления и правильного расположения.

Добавьте каминную полку к верхней части камина

Прежде чем вы начнете резать каминную полку, положите фанеру на верхнюю часть и отметьте места, которые вы будете резать, с каждой стороны.

После этого внесите необходимые коррективы и закрепите его с помощью гвоздей и гвоздезабивателя.

Заделка швов

С помощью шпаклевки для дерева заполните все швы или отверстия от гвоздей, которые не могут быть закрыты обрезками. Этот шаг очень важен, потому что он гарантирует, что ваш кадр не будет иметь острых краев и будет выглядеть гладким. Крайне важно сбалансировать и сгладить поверхность, заполнив отверстия.

Отшлифуйте и покрасьте раму

Прежде чем приступить к покраске построенной вами конструкции, вы должны сначала отшлифовать всю поверхность. Удалите опилки и древесные частицы из камина сухим или влажным пылесосом.

После этого обязательно полностью протрите поверхность, чтобы загрунтовать ее, прежде чем красить ее в желаемый оттенок или цвет для вашей рамы.

Краска для герметика

Наконец, используйте пистолет для герметика, чтобы подготовить герметик перед нанесением его на края отделки, зазоры и отверстия для гвоздей. Покрасьте камин после того, как он высохнет, и дайте ему высохнуть не менее 24 часов, прежде чем устанавливать вставку.

Заключение

На этом процесс изготовления каркаса топки электрокамина завершен. Камин является фантастическим дополнением к общей эстетике вашего дома, а также обеспечивает уют и тепло.

Эмма Митчелл — высококвалифицированный автор SEO-контента с более чем десятилетним опытом работы в этой области. Обладая глубокими знаниями в области поисковой оптимизации, она работала с различными клиентами, обеспечивая исключительные результаты и органический трафик. Всесторонние знания Эммы в области исследования ключевых слов, оптимизации на странице и контент-маркетинга позволяют ей создавать индивидуальный и привлекательный контент, который находит отклик у целевой аудитории. Ее приверженность тому, чтобы оставаться в курсе последних тенденций SEO, гарантирует, что контент ее клиентов остается конкурентоспособным и хорошо зарекомендовал себя в рейтингах поисковых систем.

Камин своими руками с электрической вставкой

Узнайте, как сделать каминную рамку своими руками на стене с помощью электрической топки!

Мы начинаем переделывать нашу гостиную, и я понял, что хочу добавить электрический камин своими руками! Это идеальный способ добавить уюта и индивидуальности гостиной или семейной комнате!

К тому же, я уже несколько лет мечтаю о камине, на котором можно было бы повесить наши чулки!

На дизайн этого электрического камина своими руками меня вдохновили это фото камина из Studio McGee . Мне очень нравится внешний вид, и я хотел создать аналогичный дизайн. Но решил не делать приподнятый под, чтобы не было низких острых углов с беготней по маленькому!

Обратите внимание, этот пост содержит несколько партнерских ссылок. Для получения дополнительной информации см. мои раскрытия здесь.

Этот проект обошелся мне примерно в 550 долларов за пиломатериалы и топку для электрического камина шириной 22 13/16″.

В этом проекте много шагов, но в основном это просто работа со слоями. Все слои и отделка делают его таким красивым, нестандартным и классическим/современным! Не забудьте получить чертежи камина своими руками, которые можно распечатать ниже!

Окончательный объемный камин своими руками Размеры: 41″ ширина x 44″ высота x 11 1/2″ глубина

Как собрать камин своими руками:

Материалы:

90 052 (1) 4 х 8 футов @ 3 Фанера толщиной 4″ *
• (5) 2×4 @ 8 футов
• (1) 2×2 @ 8 футов (обрешетка)
• (2) 2×2 @ 8 футов (доски премиум-класса)
• (2) 1×2 @ 8 футов
• (2) 2-дюймовая бухта или молдинг нижней крышки (я использовал эту плату )
• Саморезы 2 1/2″ (или шурупы по дереву)
• 3-дюймовые саморезы (или шурупы по дереву)
• Штифтовые гвозди 2″, 1″ и 1 1/4″
• Клей для дерева
• Шпаклевка
• Наполнитель для дерева
• Грунтовка и краска
• 22 13/16″ Электровставка для камина

Инструменты:

• Приспособление Kreg
• Торцовочная пила
• Гвоздезабивной пистолет
• Дрель
• Зажимы
• Циркулярная или настольная пила
• Рулетка
• Искатель шпилек
• Dremel или многофункциональный/осциллирующий инструмент

* Я предпочитаю использовать фанеру без формальдегида , которая также предварительно отшлифована!

** Убедитесь, что для отделки в этом проекте используется только дерево, а не МДФ или винил, так как для бесшовной отделки, скорее всего, потребуется шлифование!

Видеоруководство по изготовлению камина своими руками:

Подпишитесь на мой канал на YouTube здесь !

1. Снимите плинтус со стены

Брэндон использовал наш инструмент Dremel, чтобы вырезать плинтус из стены, где камин устанавливался на нашей стене.

Чтобы удалить существующую плинтус, надрежьте верхнюю линию герметика канцелярским ножом. Затем используйте монтировку и молоток, чтобы снять плинтус со стены.

Хотя этот камин имеет ширину 41″, мы решили удалить 41 1/8″ плинтуса, чтобы убедиться, что у нас есть небольшое пространство для маневра в процессе установки, и мы знали, что дополнительный зазор можно будет заделать.

Убедитесь, что поблизости есть розетка, чтобы можно было легко подключить электрокамин!

2. Сделайте первоначальные распилы пиломатериалов

Щелкните здесь, чтобы получить готовые для печати планы облицовки камина своими руками , которые включают в себя список распилов и пошаговые этапы сборки с простыми схемами!

Сделайте первоначальные распилы из бруса 2×4 и 2×2 для каркаса камина.

С помощью торцовочной пилы сделайте следующие пропилы из 2×4 s:

• (6) 2×4 @ 3 ¼ дюйма (для передней рамы)
• (3) 2×4 @ 8″ (для средней опорной рамы)
• (10) 2×4 @ 5″ (для бортов)
• (4) 2×4 @ 43 ¼” (для передней и задней рамы)
• (3) 2×4 @ 23″ (для передней рамы)
• (2) 2×4 @ 32 ½” (для задней рамы)

Сделайте следующие вырезы из обрешеточных досок 2×2:

• (2) 2×2 @ 43 ¼ дюйма (для передней рамы)

ПРИМЕЧАНИЕ: Будут дополнительные пиломатериалы для фанеры и отделки на шагах №8 и №10. Лучше всего делать эти разрезы после того, как будет построен каркас камина.

3. Добавьте карманные отверстия в доски

Убедитесь, что приспособление Kreg Jig настроено на древесину толщиной 1 1/2″. Используйте приспособление Kreg Jig и добавьте карманные отверстия на с обеих сторон из следующих досок 2×4:

• (3) 2×4 @ 23″ (для передней рамы)
• (2) 2×4 @ 32 ½” (для задней рамы)

Затем добавьте карманные отверстия на с одной стороны для следующих досок:

• (6) 2×4 @ 3 ¼ дюйма (для передней рамы)
• (10) 2×4 @ 5″ (для бортов)

4.

Соберите переднюю раму камина своими руками

Обратите внимание, что вы можете увидеть все шаги, описанные ниже, в действии на видео камина , как сделать здесь !

Начните собирать переднюю раму камина, прикрепив доски 2×4 @ 23″ с карманными отверстиями между двумя досками 2×4 @ 43 1/4″. Для крепления используйте винты Kreg 2 1/2″.

Прикрепите одну доску на высоте 8 1/2″ от нижней части 2×4 @ 43 1/4″, среднюю доску на высоте 22 1/4 ″ от верхней части первой доски и одну доску сверху.

Соединив эти доски вместе, я обнаружил, что проще всего положить раму на пол, чтобы прикрепить остальные доски.

Затем прикрепите три короткие доски 3 1/4″ к одной из 2×4 @ 43 1/4″ сверху, посередине и снизу с помощью 2 1/2″ шурупов Kreg. Я также зажал конец доски 2×2 @ 43 1/4″ на месте в этот момент.

Прикрепите 2×2 @ 43 1/4″ к трем доскам с помощью саморезов 2 1/2″ (или шурупов). Это помогает добавить обрезки древесины под раму для этой части.

Кроме того, я использовал саморезы, поэтому предварительное сверление не потребовалось.

Повторите этот процесс с другой стороны.

5. Соберите заднюю раму самодельного камина

Соберите заднюю раму камина, прикрепив доски 2×4 @ 32 1/2″ между двумя оставшимися досками 2×4 @ 43 1/4″. Прикрепите одну доску на 8 1/2 дюйма вверх от нижней части концов и одну доску вдоль верхней части.

Прикрепите четыре доски 2×4 @ 5″ с помощью винтов Kreg 2 1/2″ к средним доскам 2×4 @ 32 1/2″ на задней раме, на расстоянии 8 1/4″ от сторон, как показано ниже.

Затем прикрепите оставшиеся шесть досок 2×4 @ 5″ вдоль каждого конца вверху, посередине и внизу досок 43 1/4″.

На этом этапе я прикрепил заднюю раму к стойкам стены с помощью 3-дюймовых винтов. Мы решили, что проще всего построить остальную часть рамы, прикрепив ее к стене. Используйте искатель шпилек, чтобы найти шпильки в стене.

6. Прикрепите переднюю раму к боковой и задней раме

После того, как задняя рама прикреплена к стенным стойкам, можно прикрепить переднюю раму.

Совместите переднюю раму с задней рамой. Я использовал зажимы, чтобы держать все на месте.

Затем я использовал 2 1/2″ саморезы, чтобы прикрепить переднюю раму к боковым доскам рамы. Я установил по одному винту через каждую из десяти досок 2×4 @ 5″.

Последним этапом рамы является установка трех 8-дюймовых средних опор 2×4 для опоры электрического камина с помощью 2 1/2-дюймовых винтов через их верхнюю часть в раму 2×4.

Вот как теперь выглядит готовая рама для камина, сделанная своими руками:

7. Проверьте топку электрического камина на предмет подгонки

В это время мы произвели пробную установку нашей топки для электрического камина, чтобы убедиться, что она хорошо подходит, с подключенной вилкой, чтобы убедиться, что нет необходимости в каких-либо регулировках.

Перед рамой будет фанера толщиной 3/4″, поэтому для пробной подгонки я использовал обрезки древесины.

8. Сделайте вырезы из фанеры

Щелкните здесь, чтобы просмотреть чертежи камина своими руками , которые можно распечатать, включая список вырезов и пошаговые инструкции по сборке с понятными схемами!

Размеры фанеры указаны ниже, но лучше измерить фактическую сборку для этих измерений на случай, если есть какие-либо небольшие различия в зависимости от сборки вашей рамы.

Сделайте следующие вырезы из фанеры 4 фута x 8 футов :

• (2) доски @ 8 1/4″ x 20 3/4″ (первый слой – стороны)
• (1) доски @ 10″ x 39 1/2″ (первый слой — нижний)
• (1) доски @ 12 1/2″ x 39 1/2″ (первый слой — верхний)
• (2) доски @ 5 1/2″ x 43 1/4″ (второй слой — стороны)
• (1) доски @ 5 1/2″ x 28 1/2″ (второй слой — верхний)

Сделайте следующие вырезы из фанеры 4 фута x 8 футов со скошенными под 45 градусов краями на угловых деталях:

• (2) 10 3/4″ x 44″ от длинного конца до прямого края (для боковых сторон)
• (1) 10 3/4″ x 41″ от длинного острия до длинного острия (для верха)

Для верхних углов фанеры Брэндон скосил края с помощью нашей циркулярной пилы и линейки, но также можно использовать настольную или торцовочную пилу.

9. Установите фанеру на раму камина

Установите боковые фанерные доски (две доски размером 10 3/4″ x 44″) с помощью 1 1/4″ гвоздей в раму 2×4. Затем установите верхнюю фанерную доску (10 3/4″ x 41″) со скошенными концами с каждой стороны.

Затем прикрепите нижнюю фанерную доску (10″ x 39 1/2″), затем боковую фанеру (две доски @ 8 1/4″ x 20 3/4″), а затем верхнюю фанерную доску (12 1 /2″ x 39 1/2″) с гвоздями 1 1/4″, чтобы закончить покрытие каркаса камина.

После прикрепления первого слоя фанеры установите второй слой, как показано ниже. Две доски @ 5 1/2″ x 43 1/4″ для боковых сторон и одна доска @ 5 1/2″ x 28 1/2″ для верха.

10. Отделка обрамления электрического камина своими руками

Теперь можно установить отделку! Я использовал срезы под углом 45 градусов для обрезки углов.

Размеры для отделки указаны ниже, но опять же важно измерить фактическую конструкцию камина на случай, если есть какие-либо незначительные отклонения в фактических размерах, которые необходимо учитывать!

Используйте торцовочную пилу и сделайте следующие пропилы в премиальном 2x2s , 1x2s и 2″ молдинге с 45-градусным пропилом на одном конце и 0-градусным пропилом на другом конце:

• (2) 2×2 @ 37 3/4″ от длинного конца до прямого края
• (2) 1×2 @ 44″ от длинного конца до линейки
• (2) молдинг 2″ @ 42 1/2″ от длинной точки до прямого края

Сделайте следующие вырезы из премиум 2×2 s, 1x2s и 2″ молдинг с 45 градусов на обоих концах :

• (1) 2×2 @ 28 1/2″ от длинного конца до длинного точка
• (1) 1×2 @ 41″ от длинного конца до длинного конца
• (1) 2″ молдинг @ 38″ от длинного конца до длинного конца

Посмотрите все эти шаги в действии в видео «Сделай сам камин» !

Во-первых, я установил обрезные доски 1×2 на внешнем крае в фанеру с помощью 1 1/4″ гвоздей и небольшого количества столярного клея.

Затем я установил 2×2 с 2-дюймовыми гвоздями на самодельный камин.

Последним шагом был молдинг бухты, который я подтвердил своими измерениями на этих первых после установки 1x2s.

После вырезания 2-дюймового молдинга, но до его установки, я понял, что он выступает чуть более чем на 1/16 дюйма за пределы моего края 1×2.

Я не хотел шлифовать его в нашей гостиной, поэтому я нарисовал линию там, где он торчал. Затем Брэндон вынес его на улицу и отшлифовал край до линии.

Это отлично сработало для того, чтобы сделать молдинг 1×2 и бухту идеально заподлицо друг с другом и сэкономило много внутренней работы по шлифованию!

Я установил молдинг с помощью 1 1/4-дюймовых гвоздей в фанеру и нескольких 1-дюймовых гвоздей в обшивку 1×2.

11. Подготовка камина к грунтовке и покраске

Было немного подготовительной работы, связанной со всеми лепными украшениями и вырезами на этой сборке.

Мы зашпаклевали отверстия от гвоздей. А затем мы использовали древесный наполнитель на большинстве швов отделки для бесшовного вида.
