Как выбрать ТВ антенну. // Мир антенн

Как выбрать ТВ антенну

Цифровое эфирное телевещание

Эфирным называют телевизионное вещание, при котором ТВ-сигнал передается телестанцией в окружающее пространство с помощью электромагнитных волн, и любой желающий может улавливать этот сигнал с помощью телевизионной антенны. Эфирное вещание ведется на метровых (МВ/VHF) и дециметровых (ДМВ/UHF) волнах. В связи с переходом России на цифровой формат вещания, эфирное телевидение становится удобным и бесплатным способом доставки качественного телевизионного сигнала. В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2.

Классификация антенн

Телевизионные антенны условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.

· По месту установки — комнатные и наружные.

Комнатные антенны устанавливаются внутри помещения. Важно: прием на комнатную антенну возможен только там, где уровень ТВ-сигнала достаточно высокий — такие места называют зонами уверенного приема.

В действительности таких зон не так уж и много. Не очень много шансов получить с помощью комнатной антенны качественную «картинку» в деревне, на даче и других удаленных от ретранслятора местах. Конечно, хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам и балконам, но законы физики обойти никак не получится.

Внимание: Лучшим вариант, это взять в магазине комнатную антенну на проверку на пару дней. Утверждение, что комнатная антенна будет хорошо принимать сигналы в любом месте, в корне ошибочно! Каждый случай следует рассматривать отдельно и подбирать подходящую антенну.

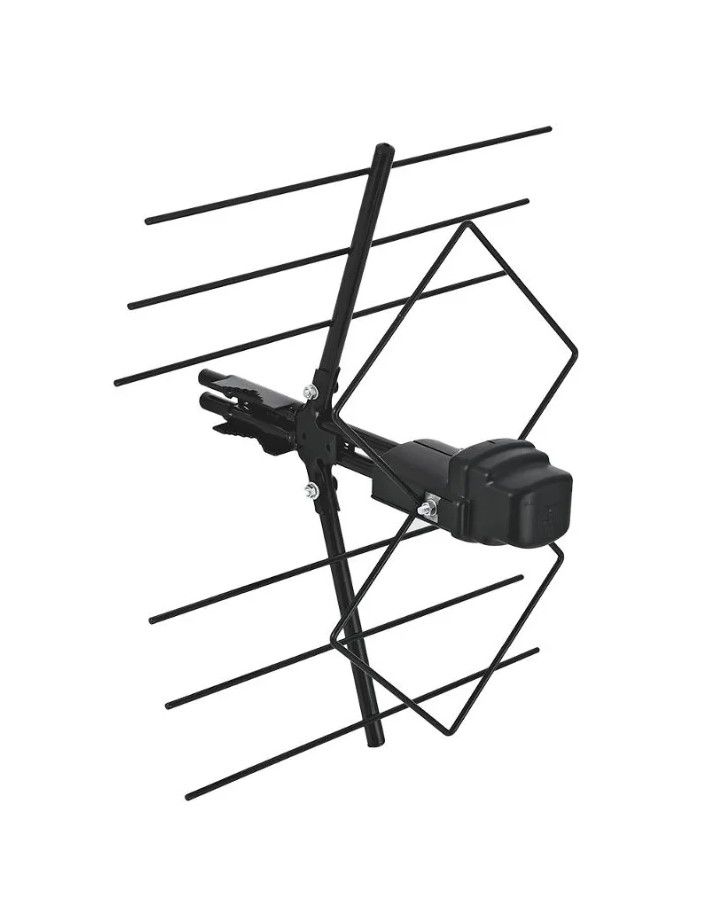

Наружные антенны имеют значительно лучшие параметры и могут применяться в большинстве мест, включая загородные дома и дачи. Установка наружной антенны требует некоторых усилий и опыта, но полученный эффект с лихвой окупит ваши старания. Наружные антенны всегда обеспечат лучшее качество приема!

· По типу усиления сигнала — пассивные и активные.

Пассивные антенны принимают и усиливают сигнал за счет особенностей своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления. Таким образом, пассивная антенна не вносит собственных помех и шумов в принимаемый сигнал. В то же время, в некоторых ситуациях ее собственных возможностей не хватает для качественного приема.

Активные антенны усиливают принимаемый сигнал не только за счет своей конструкции, но и с помощью усилителя сигнала, которым они оснащены. Как правило усилитель смонтирован внутри корпуса антенны. Питание осуществляется от электросети с помощью адаптера (блока питания). Следует помнить, что усилитель является источником собственных шумов. В некоторых случаях в принимаемом телесигнале могут возникать помехи и искажения, например:

— при использовании активной антенны в зоне и без того уверенного телеприема,

— при неправильном выборе усилителя с очень высоким усилением (это тот случай, когда все хорошо в меру!),

— при использовании низкокачественных усилителей неизвестных фирм и изготовителей.

· По принимаемым частотам — МВ(метровый диапазон), ДМВ(дециметровый диапазон), Всеволновые МВ+ДМВ.

Диапазонные антенны используются там, где нужно принимать только МВ, или только ДМВ. В частности, для вещания цифрового эфирного телевидения в России применяется только ДМВ-диапазон.

Внимание: если антенна приобретается только для приема цифрового ТВ, то лучшим вариантом будет антенна, работающая только в ДМВ-диапазоне.

Всеволновые антенны способны одновременно принимать сигналы обоих диапазонов: МВ и ДМВ. Чаще всего телезрители нуждаются именно в таких антеннах, потому как различные телеканалы в России транслируются как в МВ-диапазоне, так и в ДМВ-диапазоне.

Технические характеристики антенн

Антенна, как и любое электронное устройство, обладает целым рядом параметров и технических характеристик. Часть из них описывается в паспорте изделия, часть — только в технических условиях. Вряд ли рядовому покупателю нужны все эти цифры. Наверное, единственная техническая характеристика, на которую стоит обратить внимание потребителю — это усиление антенны или коэффициент усиления. Измеряется в децибеллах (дБ). Чем выше значение — тем лучше способность антенны усилить ТВ-сигнал. Но как было сказано выше, не всегда большое усиление приведет к лучшему изображению. Усиление должно соответствовать месту установки антенны! Иногда недобросовестные производители или продавцы указывают на упаковке и в паспорте изделия заоблачные коэффициенты усиления, не имеющие ничего общего с действительностью. Если на антенне указаны цифры выше 40–45 дБ — к такому изделию стоит относиться очень осторожно. А если вы видите 80, 90, 120 дБ — почти наверняка вас вводят в заблуждение. Не покупайте!

Сборка, установка и настройка

Приобретение антенны — это еще не все, что нужно для качественного приема телевизионных сигналов. Антенну нужно правильно собрать, грамотно установить, подключить и настроить. Сборка обычно подробно описана в паспорте изделия или на упаковке. Внимательно прочтите инструкцию перед началом сборки. Если в инструкции вы видите корявый машинный перевод, ошибки и неточности, некачественные и непонятные иллюстрации — откажитесь от приобретения такой антенны!

Установленную антенну необходимо подключить к телевизору. Это делается с помощью коаксиального кабеля, который как правило приобретается отдельно. Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом. Эта цифра указывается на самом изделии. Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила — тем кабель лучше и, обычно, тем он дороже. Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества хорошей антенны!

Настройка антенны чаще всего сводится к правильной ориентации ее на телецентр. Методика проста — медленно поворачивайте антенну в горизонтальной плоскости, одновременно наблюдая за качеством принимаемого изображения. При настройке наружной антенны — воспользуйтесь помощью второго человека.

Для комнатных антенн при переключении ТВ-каналов возможны ситуации, когда потребуется менять усиление или подстраивать положение МВ- или ДМВ-частей антенны. Это нормально и является своеобразной платой за размещение антенны внутри помещения. О настройке антенны должно быть подробно написано в ее паспорте.

Советы и примеры

Часто покупатель затрудняется с выбором подходящей телевизионной антенны. Здесь, прежде всего, необходимо определить, для каких задач приобретается антенна, в каких условиях ей предстоит работать. Выбор антенны по внешнему виду может привести к недовольству некачественным изображением на экране телевизора.

— Если речь идет о приеме какого-то небольшого количества каналов, то можно ограничиться выбором комнатной антенны бюджетного сегмента. Но следует четко осознавать, что комнатная антенна зачастую не обеспечит качественный прием всех каналов — это компромиссный вариант, если другие варианты совсем не подходят.

Среди комнатных антенн лучше выбирать направленные.

— Направляйте антенну в сторону телецентра или ретранслятора.

— Если окна комнаты, где установлен телевизор, выходят в сторону телецентра, вам может подойти оконная антенна — она крепится на стекле, и за счет этого, хоть и является комнатной, в некоторых случаях может составить конкуренцию наружным.

— Чем дальше от телебашни предполагаемое место установки антенны, тем с большим усилением понадобится антенна. При расстояниях свыше 15 км хороший прием может обеспечить только наружная антенна.

Помните!

— При небольшом расстоянии от телебашни, встроенный усилитель будет перегружаться мощным сигналом, что приведет к резкому ухудшению приема всех каналов.

— Ваш телевизор или ресивер должны поддерживать стандарт DVB-T2, в случае цифрового эфирного ТВ

— Если планируется подключение к антенне нескольких телеприемников, стоит выбрать наружную антенну, причем с самыми лучшими параметрами, а так же, качественный коаксиальный кабель

Кабель необходимо выбирать качественный, с наименьшими потерями, имеющий плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Чаще всего применяется кабель типоразмера RG6. Старые советские кабели РК75 имеют значительное затухание в диапазоне ДМВ и практически непригодны для современного использования. Применение комнатных антенн в этом случае нецелесообразно.

Далее приведем примеры некоторых типичных ситуаций, чтобы вам было легче сориентироваться при выборе антенны.

СИТУАЦИЯ 1

Квартира на верхнем этаже многоэтажки на небольшом расстоянии от телестанции (3–5 км). Телецентр виден из места предполагаемой установки антенны. Здесь лучший вариант — это наружная всеволновая антенна без встроенного усилителя. Приемлемый уровень качества изображения будет достигнут при использовании практически любой комнатной антенны. Если выбирается комнатная антенна со встроенным усилителем, то обязательно должна быть регулировка усиления для исключения перегрузки мощным сигналом. В случае приема сигнала в цифровом формате DVB-T2 качество изображения должно быть прекрасным и с комнатной цифровой антенной.

СИТУАЦИЯ 2

Аналогично предыдущей ситуации, но окна квартиры выходят на противоположную сторону от телецентра. Лучший вариант — наружная всеволновая антенна без усилителя, установленная на крыше и направленная на телецентр. Если по каким-либо причинам это невозможно, можно применить направленную комнатную антенну. Но прием всех каналов в хорошем качестве, как правило, невозможен. Опять-таки, в случае приема сигнала в цифровом формате DVB-T2 качество изображения должно быть прекрасным.

СИТУАЦИЯ 3

Окраина города, многоэтажка, квартира на нижнем этаже. Расстояние до телецентра составляет 10–30 км. Наиболее подходящим вариантом выглядит наружная активная всеволновая (ДМВ диапазона в случае цифрового тв формата DVB-T2) антенна, установленная на крыше. В этом случае, понадобится дополнительно приобрести качественный коаксиальный кабель, желательно медный.

Как правильно выбрать телевизионную антенну?

ОБЩИЕ СВЕДЕНИЯ ОБ ЭФИРНОМ ТЕЛЕПРИЕМЕ

Наземное ТВ вещание осуществляется на метровых (MB) и дециметровых (ДМВ) волнах с помощью местных телепередающих станций. Когда Вы смотрите, например, передачи НТВ, сигнал из студии в Москве приходит в Ваш город по кабелю, спутниковой трассе или иным путем и уже тут излучается в эфир с местной телевышки.

В связи с переходом России на цифровой формат вещания эфирное ТВ становится не только бесплатным, но и по качеству превосходит все остальные способы доставки.

Сейчас в России уже больше половины страны может смотреть «цифру». К 2015 году вся страна перейдет на DVB-T2 и аналоговое вещание отключат.

В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2. Это необходимо помнить и учитывать при приобретении новых телевизоров.

Для приема эфирного бесплатного телевидения (и цифрового, и аналогового) необходимо кроме самого телевизора, еще и АНТЕННА.

КЛАССИФИКАЦИЯ ТВ ЭФИРНЫХ АНТЕНН

ТВ эфирные антенны (далее – антенны) условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.

По месту установки:комнатные антенны и наружные антенны..

Комнатные антенны, естественно устанавливаются внутри помещения. Необходимо заметить, что прием на комнатную антенну возможен только там, где уровень ТВ сигнала достаточно высокий. Эти зоны называются «зона уверенного приема». При продаже/покупке комнатных антенн надо помнить, что таких зон не так уж и много. Бесполезно ждать качественной «картинки» с комнатной антенной в деревне, на даче и других удаленных местах. Конечно, потребителю хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам и балконам. Но прием ТВ – это законы физики, их обойти никак не получится.

Среди комнатных антенн стоит выбирать конструкции, адаптированные к условиям российского приема. Лучше использовать активные (с встроенным усилителем и питанием от сети 220 Вольт) антенны. Желательно наличие возможности плавно регулировать усиление. Среди комнатных антенн лучшие – те, у которых ДМВ часть имеет направленность.

Итак, помним, что утверждение «раз антенна комнатная – значит она должна хорошо принимать сигналы в любой комнате» в корне ошибочно!

Наружные антенны имеют значительно лучшие параметры и могут применяться в большинстве мест, включая загородные дома, дачи и т.д.

Установка наружной антенны требует больших усилий и некоторого опыта, но полученные результаты с лихвой окупят Ваши старания и затраты.

Пассивные и активные антенны.

Пассивные антенны принимают и усиливают сигнал за счет своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления (транзисторы, микросхемы и т.д.). Такая антенна не имеет дополнительного источника помех, шумов, но зачастую ее собственного усиления не хватает для качественного приема.

Активные антенны состоят из непосредственно приемных элементов («железо») и электронного усилителя. Последний может быть смонтирован внутри антенны или вне ее. Питание усилителя осуществляется от сети переменного тока 220 Волы с помощью адаптера (блока питания). Усиление такой антенны складывается из усиления «железа» и усилителя.

При неправильном использовании активной антенны в зоне сильного ТВ сигнала могут наблюдаться искажения и помехи. Такое же может происходить при использовании низкокачественных усилителей неизвестных фирм или при выбранном усилителе с очень высоким усилением. Все нужно в меру!

По диапазону принимаемых частот (комнатные и наружные):

Канальные антенны применяются в специальных условиях, для обычного телезрителя это практически не нужно;

Диапазонные антенны используются там, где нужно принимать или только MB, или только ДМВ;

Чаще всего обычные телезрители нуждаются во всеволновых антеннах, т.к. вещание ведется одновременно и в метровом (MB), и в дециметровом (ДМВ) диапазоне.

Для приема цифрового эфирного ТВ (DVB-T2) в России применяется только ДМВ диапазон. Поэтому, если антенна приобретается только для «цифры», то достаточно ДМВ диапазона.

ПАРАМЕТРЫ АНТЕНН

Антенна, как и любое электронное устройство, обладает целым рядом параметров. Часть из них описывается в паспорте, часть – только в технических условиях. Вряд ли рядовому покупателю нужны все эти цифры.

Единственное, на что стоит обратить внимание – усиление антенны (Коэффициент усиления). Этот параметр измеряется в Децибеллах (ДБ).

Чем выше это значение – тем выше усиление антенны. Но как было сказано выше – не всегда высокое усиление приведет к лучшему изображению. Усиление антенны должно соответствовать месту установки антенны.

Иногда недобросовестные производители или продавцы указывают на упаковке и в паспорте «заоблачные» коэффициенты усиления, не имеющие ничего общего с действительностью.

Если на антенне (комнатной или наружной указаны цифры выше 40-45 дБ, то к такому изделию стоит относиться очень осторожно. Ну, а если Вы видите 80 ДБ, 90 Дб. 120 ДБ, то Вас вводят в заблуждение! Не покупайте такие антенны, это обман!

СБОРКА, УСТАНОВКА И НАСТРОЙКА АНТЕНН

Приобретение антенны – это не все, что нужно для качественного приема. Антенну нужно правильно собрать, грамотно установить и настроить.

Сборка обычно подробно описана в паспорте или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше – до покупки! Если Вы видите корявый «машинный» перевод на русский, ошибки и неточности, если иллюстрации некачественные и понять из них ничего невозможно – откажитесь от приобретения такой антенны!

Обратите внимание на место установки антенны, ее подключение к телевизору, ориентации на телецентр. Типичные ошибки в этом вопросе описаны в разделе FAQ (частые вопросы-ответы). Ознакомьтесь с этим разделом.

Настройка антенны чаще всего сводится к правильной ориентации ее на телецентр. Методика простая – медленно поворачивать антенну в горизонтальной плоскости, одновременно наблюдая за качеством «картинки». При настройке наружной антенны – воспользуйтесь помощью второго человека.

Для комнатных антенн на каждом из каналов необходимо пробовать менять усиление.

При этом для комнатной антенны может возникнуть ситуация подстройки положения MB или ДМВ части при переключении каналов. Это нормально и является «платой» за компромиссное расположение.

О настройке антенн подробно описано в паспорте изделия.

Во многих антеннах коаксиальный кабель имеется в комплекте поставки. Однако если антенна приобретается без кабеля (обычно – наружная антенна), либо длины кабеля в комплекте недостаточно, отнеситесь со всей серьезностью к вопросу покупки кабеля.

Для ТВ антенн необходимо применять кабель волновым сопротивлением 750м. Эта цифра указана на самом кабеле. Качество кабеля – это используемые материалы и качество производства. Чем плотнее оплетка кабеля, чем толще центральная жила – тем кабель лучше. Обычно чем кабель качественнее – тем он дороже.

Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества антенны!

Несколько полезных советов как выбрать антенну.

Очень часто покупатель затрудняется с выбором подходящей телевизионной антенны, и нуждается в помощи продавца-консультанта. Выбор антенны исходя только из внешнего вида приводит к недовольству покупателя некачественным изображением на экране телевизора и возврате антенны как некачественного товара. Это отрицательно сказывается и на прибыли компании, и что самое важное на ее имидже.

МЕТОДИКА ПОДБОРА АНТЕННЫ

Прежде всего необходимо определить, для каких задач приобретается антенна и что от нее ожидается.

СИТУАЦИЯ 1.Покупатель живет в квартире на верхнем этаже многоэтажки на небольшом расстоянии от телевышки (3-5км). Кроме того, телевышку видно из места предполагаемой установки антенны.

РЕКОМЕНДАЦИИ: Лучший вариант – наружная всеволновая антенна без встроенного усилителя. Приемлимый уровень качества изображения будет достигнут при использовании практически любой комнатной антенны. Если выбирается комнатная антенна со встроенным усилителем – обязательно должна быть регулировка усиления для исключения перегрузки мощным сигналом. В случае приема сигнала в цифровом формате DVB-T2 качество изображения будет прекрасным и на комнатную антенну.

СИТУАЦИЯ 2.Аналогично предыдущему случаю, но окна квартиры выходят на противоположную сторону от телецентра.

РЕКОМЕНДАЦИИ. Лучший вариант – наружная всеволновая антенна без усилителя установленная на крыше и направленная на телевышку. Если по каким-то причинам это невозможно – можно применить направленные комнатные антенны (Интер 2.0). Но прием ВСЕХ каналов в хорошем качестве как правило невозможен В случае приема сигнала в цифровом формате DVB-T2 качество изображения будет прекрасным.

СИТУАЦИЯ 3. Окраина города, многоэтажка, расстояние до телецентра 10- 30км. Покупатель проживает на нижнем этаже.

РЕКОМЕНДАЦИИ. Наружная активная всеволновая антенна установленная на крыше. В этом случае покупателю необходимо будет дополнительно приобрести коаксиальный кабель, т.к. обычно в комплекте с антенной идет небольшое количество кабеля (6-8 метров) . Кабель необходимо выбирать с наименьшими потерями. В телевидении принято использовать кабель волновым сопротивлением 75ом. Чаще всего применяется кабель типоразмера RG6 или SAT-50. Качественный кабель имеет плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Старые советские кабели РК75 имеют значительное затухание в диапазоне ДМВ и практически непригодны для современного использования.

Применение комнатных антенн в этом случае возможно только в случае невысоких требований к качеству принимаемого сигнала. В случае применения направленных комнатных антенн (Интер 2.0) для приема сигнала в цифровом стандарте возможен качественный прием.

СИТУАЦИЯ 4. Дача или загородный дом на значительном (более 50км) расстоянии от телецентра.

РЕКОМЕНДАЦИИ. Для качественного приема всех каналов необходимо применять профессиональный комплекс из нескольких диапазонных антенн с системами усиления и фильтрации сигнала. Если допускается, что качественная картинка будет не на всех каналах – можно применить наружную всеволновую антенну с усилителем. Комнатные антенны в этом случае абсолютно бесполезны.

Если речь идет о приеме какого-то небольшого количества каналов, то можно ограничится предложением комнатной антенны бюджетного сегмента, но об этом надо четко проинформировать покупателя.

При покупке дорогих моделей ТВ с диагональю больше 32 дюймов следует ориентировать покупателя на применение наружной антенны, даже несмотря на его желание обойтись комнатной.

Надо четко информировать покупателя, что комнатная антенна скорее всего не обеспечит качественный прием ВСЕХ каналов. Это компромиссный вариант, если другие варианты совсем не приемлемы.

Если человек планирует подключение к антенне нескольких ТВ – только наружная антенна, причем – с самыми лучшими параметрами.

Чем дальше от телевышки – тем предлагать антенны с большим усилением.

ОСТОРОЖНО! При небольшом расстоянии от телевышки, встроенный усилитель будет перегружаться мощным сигналом, что приведет с резкому ухудшению приема всех каналов.

При расстояниях свыше 15 км убеждать покупателя не покупать комнатную антенну, только наружную.

При твердом желании приобрести комнатную антенну – рекомендуйте направленные комнатные антенны и предупреждайте о компромиссном результате.

Следует проинформировать о необходимости направления антенны в сторону телецентра.

Если окна команты, где установлен телевизор выходят в сторону телецентра – можно рекомендовать оконную («стекольную») антенну (VIVA).

Для дач следует рекомендовать недорогие всеволновые наружные антенны. В варианте коттеджей-топовые модели.

Обязательно необходимо дать пояснения по поводу подключения, кабеля, правильной установки.

Если покупатель знает, какие антенны используют его соседи в том же районе -уточните это.

Четко информируйте покупателя о разных условиях приема в разных местах.

Нельзя поддаваться на аргументы типа «у меня брат в Киеве смотрит на такую антенну и все ОК».

Бюджет покупателя – важный момент. Советуйте модели антенн, исходя из возможностей покупателя.

Обязательно необходимо предупредить, что покупка антенны не гарантирует 100% качественного приема, который зависит от множества факторов. Это снизит вероятность и остроту возможных конфликтов.

Часто покупатель ожидает дома увидеть «картинку» не хуже, чем в магазине.

Приобретение телевизора – удобный повод предложения антенны. Соизмеряйте модель телевизора и предлагаемую антенну.

Если человек планирует смотреть ТОЛЬКО цифровое ТВ (например, аналог у него уже есть с кабельного ТВ) – рекомендуйте специальные «цифровые антенны». Предупредите о соответствии тюнера телевизора стандарту DVB-T2. Если телевизор не позволит прием DVB-T2 порекомендуйте приобрести готовый набор для приема цифры (TV FUTURE DVB-T2), в котором есть и антенна, и цифровая приставка, и аксессуары для подключения.

Как выбрать эфирную ТВ антенну?

Цифровое эфирное телевещание

Эфирным называют телевизионное вещание, при котором ТВ-сигнал транслируется передающей телестанцией в окружающее пространство с помощью электромагнитных волн, и любой желающий может улавливать этот сигнал с помощью телевизионной приемной антенны. Эфирное вещание ведется на метровых (МВ/VHF) и дециметровых (ДМВ/UHF) волнах. В связи с переходом России на цифровой формат вещания, эфирное телевидение становится удобным и бесплатным способом доставки качественного телевизионного сигнала. В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2.

Классификация антенн

По месту установки — комнатные и наружные.

Комнатные антенны устанавливаются внутри помещения. Прием на комнатную антенну возможен только там, где уровень ТВ-сигнала достаточно высокий — такие места называют зонами уверенного приема. В действительности таких зон не так много. Мало шансов получить с помощью комнатной антенны качественную «картинку» в деревне, на даче и других удаленных от ретранслятора местах. Конечно, хочется обойтись компактной конструкцией, а не лазить по крышам и балконам, но в ряде случаев без этого не обойтись.

Внимание: утверждение, что комнатная антенна будет хорошо принимать сигналы в любой комнате, в корне ошибочно! Каждый случай следует рассматривать отдельно и подбирать подходящую антенну.

Наружные антенны имеют лучшие параметры и могут применяться в большинстве мест, включая загородные дома и дачи. Установка наружной антенны требует некоторых усилий и опыта, но может обеспечить лучшее качество приема!

При выборе приемной антенны необходимо учитывать: насколько она удалена от ретранслятора, какова мощность передатчика, плотность застройки и ландшафт, на каком этаже вы живете и куда выходят окна, каков уровень промышленных и бытовых помех. Чем ближе приемная антенна к передающей станции, тем качественнее приём.

По типу усиления сигнала — пассивные, активные и направленные с высоким коэффициентом усиления.

Пассивные антенны принимают и усиливают сигнал за счет своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления: транзисторов, микросхем или других электронных компонентов. Таким образом, пассивная антенна не вносит собственных помех и шумов (которые неминуемо производятся различными электронными компонентами) в принимаемый сигнал. В то же время, в некоторых ситуациях ее собственных возможностей не хватает для качественного приема.

Пассивная малогарабитная комнатная антенна подойдет для приема сигнала на небольшом расстоянии от передающей вышки, в условиях малоэтажной застройки, на высоте более 10 метров.

Активные антенны усиливают принимаемый сигнал не только за счет особенностей конструкции, но и с помощью электронного усилителя, которым они оснащены. Усилитель может быть смонтирован внутри корпуса антенны или отдельно от него. Питание осуществляется от бытовой электросети с помощью адаптера (блока питания).

Направленные антенны с высоким коэффициентом усиления подойдут для приема цифрового эфирного телевидения сельской местности при значительном удалении от передающего телецентра.

Следует помнить, что усилитель является источником собственных шумов. В некоторых случаях в принимаемом телесигнале могут возникать помехи и искажения, например:

– при использовании активной антенны в зоне и без того уверенного приема,

– при неправильном выборе усилителя с очень высоким усилением,

– при использовании низкокачественных усилителей.

По принимаемым частотам — канальные, диапазонные и всеволновые.

Канальные антенны предназначены для приема только отдельных частотных каналов, применяются в специальных условиях — для обычного телезрителя они практически не бывают нужны.

Диапазонные антенны используются там, где нужно принимать только МВ, или только ДМВ. В частности, для вещания цифрового эфирного телевидения в России применяется только ДМВ-диапазон. Если антенна приобретается только для приема цифрового ТВ, то достаточно антенны, работающей только в ДМВ-диапазоне.

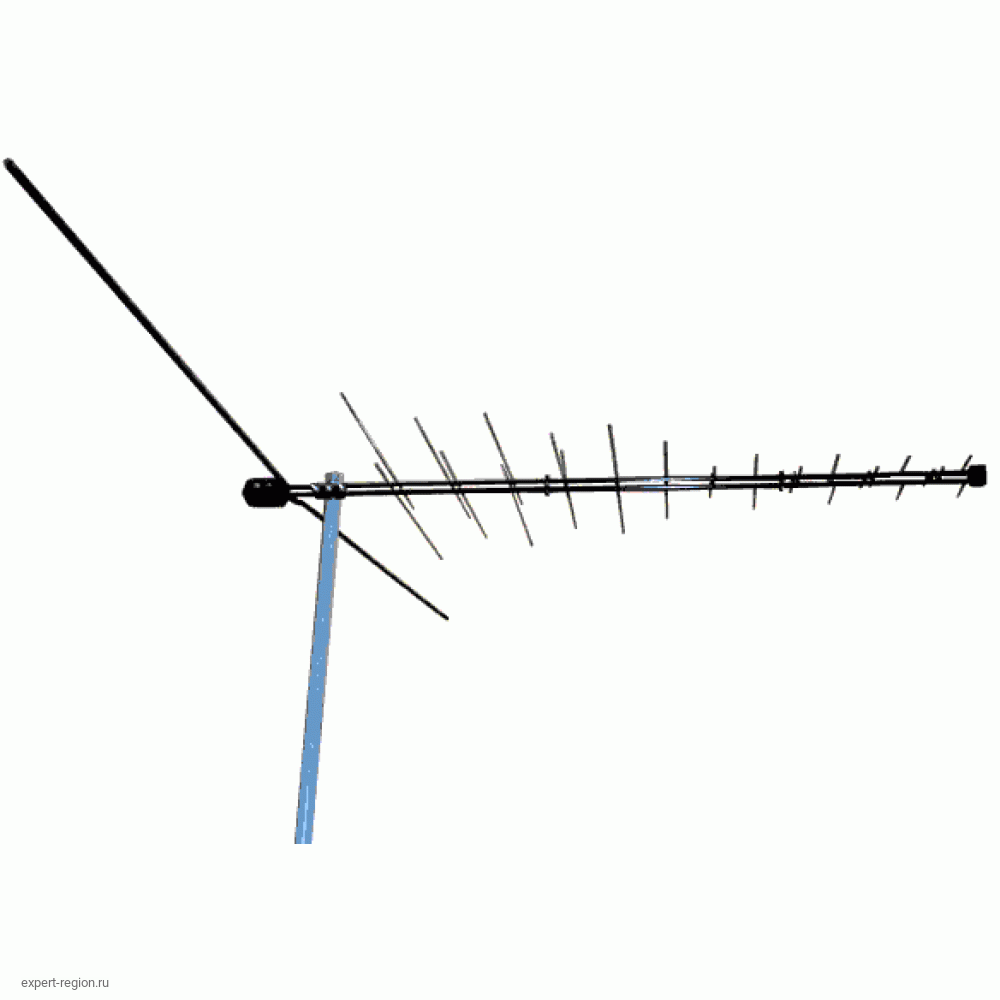

Всеволновые антенны способны одновременно принимать сигналы обоих диапазонов: МВ и ДМВ. Чаще всего телезрители нуждаются именно в таких антеннах, потому как различные телеканалы в России транслируются как в МВ-диапазоне, так и в ДМВ-диапазоне.

Технические характеристики антенн

Сборка, установка и настройка

Приобретение антенны — это еще не все, что нужно для качественного приема телевизионных сигналов. Антенну нужно правильно собрать, грамотно установить, подключить и настроить. Сборка обычно подробно описана в паспорте изделия или на упаковке. Внимательно прочтите инструкцию перед началом сборки! Обратите внимание на рекомендуемое место установки антенны и порядок подключения ее к телевизору для достижения наилучшего качества приема.

Установленную антенну необходимо подключить к телевизору. Это делается с помощью коаксиального кабеля, который у многих антенн имеется в комплекте поставки. Но если антенна приобретается без кабеля (часто, наружная антенна), либо длины кабеля недостаточно — стоит приобрести его отдельно! Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом. Эта цифра указывается на самом изделии. Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила — тем кабель лучше и, обычно, тем он дороже. Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества хорошей антенны!

Настройка же антенны чаще всего сводится к правильной ориентации ее на телевышку. Методика проста — медленно поворачивайте антенну в горизонтальной плоскости, одновременно наблюдая за качеством принимаемого изображения. При настройке наружной антенны — воспользуйтесь помощью второго человека.

Советы по подключению

Часто телезрители затрудняются с выбором подходящей телевизионной антенны. Здесь, прежде всего, необходимо определить, для каких задач приобретается антенна, в каких условиях ей предстоит работать. Выбор антенны по внешнему виду может привести к проблемам в приеме сигнала.

Направляйте антенну в сторону телебашни.
Если окна комнаты, где установлен телевизор, выходят в сторону башни, вам может подойти оконная антенна — она крепится на стекле, и за счет этого, хоть и является комнатной, в некоторых случаях может составить конкуренцию наружным.

Сначала стоит попробовать включить антенну без усилителя, если не получится добиться хорошего качества – включите усилитель. Желательна установка антенны вне помещения – с наружной стороны окна, на балконе, мачте и т.п. (наружные антенны).
Если планируется подключение к антенне нескольких телеприемников, стоит выбрать наружную антенну, причем с самыми лучшими параметрами.
Избегайте размещения приёмной антенны вблизи экранирующих поверхностей и активных генераторов «помех». Например, если установить антенну на чердаке под крышей из металлочерепицы («экран»), сигнал будет заблокирован крышей. Вблизи линий электропередач, посторонних передающих объектов качество приема может существенно снижаться.

Помните! При небольшом расстоянии от телебашни встроенный усилитель будет перегружаться мощным сигналом, что может привести к резкому ухудшению приема всех каналов.

Примеры

Далее следуют примеры некоторых типичных ситуаций, чтобы Вам было легче сориентироваться при выборе антенны. Однако в разных местах всегда отличаются условия приема, которые зависят от множества факторов.

СИТУАЦИЯ 1

СИТУАЦИЯ 2

СИТУАЦИЯ 3

Окраина города, многоэтажка, квартира на нижнем этаже. Расстояние до телецентра составляет 10–30 км. Наиболее подходящим вариантом выглядит наружная активная всеволновая антенна, установленная на крыше. В этом случае, понадобится дополнительно приобрести коаксиальный кабель, так как обычно в комплекте с антенной идет небольшое количество кабеля (6–8 метров). Кабель необходимо выбирать качественный, с наименьшими потерями, имеющий плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Чаще всего применяется кабель типоразмера RG6 или SAT-50. Старые советские кабели РК75 имеют значительное затухание в диапазоне ДМВ и практически непригодны для современного использования. Применение комнатных антенн в этом случае возможно только в случае невысоких требований к качеству принимаемого сигнала. Качественный прием цифрового телесигнала возможен при применении направленной комнатной антенны.

СИТУАЦИЯ 4

Дача или загородный дом на значительном (более 50 км) расстоянии от телецентра. Для качественного приема всех каналов необходимо применять профессиональный комплекс из нескольких диапазонных антенн с системами усиления и фильтрации сигнала. Если допустимо, что качественное изображение будет не на всех каналах — то можно применить наружную всеволновую антенну с усилителем. Комнатные антенны в этом случае абсолютно бесполезны.

Как выбрать телевизионную антенну | Цифранта

ЭФИРНОЕ ТЕЛЕВИЗИОННОЕ ВЕЩАНИЕ

Эфирным телевизионное вещание называют, потому что ТВ-сигнал транслируется телестанцией в окружающее пространство с помощью электромагнитных волн, и любой желающий может улавливать этот сигнал с помощью телевизионной эфирной антенны.

Как правило, эфирная трансляция производится местными передающими телестанциями в вашем городе, а в них сигнал из студии в Москве приходит через спутник или через Интернет.

В связи с переходом России на цифровой формат вещания, эфирное телевидение становится удобным и бесплатным способом доставки качественного телевизионного сигнала. По состоянию на начало 2018 года, 10 цифровых каналов доступно более чем 95% населения, а 65% могут смотреть 20 телеканалов. К 2019 году вся страна перейдет на DVB-T2 и аналоговое вещание отключат. Это необходимо помнить и учитывать при приобретении новых телевизоров и антенн.

Эфирное вещание ведется на метровых (МВ/VHF) и дециметровых (ДМВ/UHF) волнах. В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2. Вещание в цифровом формате производится в диапазоне ДМВ.

КЛАССИФИКАЦИЯ АНТЕНН

По месту установки — комнатные и наружные.

Телевизионные антенны условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот. Комнатные антенны, естественно, устанавливаются внутри помещения. Важно знать, что прием на комнатную антенну возможен только там, где уровень ТВ-сигнала достаточно высокий — такие места называют зонами уверенного приема. По сравнению с аналоговым, цифровой стандарт значительно расширил область применения комнатных антенн. В городских условиях комнатная антенна, как правило, может обеспечить устойчивый прием, если окна выходят в сторону телепередатчика и сигнал не перекрыт соседним зданием. Но за городом, на даче, не стоит ждать качественной «картинки» с комнатной антенной. Конечно, хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам, но законы физики обойти никак не получится.

Среди комнатных антенн стоит выбирать адаптированные к условиям российского приема. Лучшими будут те, у которых конструктивная часть, отвечающая за прием ДМВ-диапазона, имеет направленность. Для комнатных антенн особо актуальными выглядят активные антенны.

Наружные антенны имеют значительно лучшие параметры и могут применяться в большинстве мест, включая загородные дома и дачи. Установка наружной антенны требует больших усилий и некоторого опыта, но полученные результаты с лихвой окупят ваши старания и затраты. Наружные антенны почти всегда могут обеспечить лучшее качество приема!

По типу усиления сигнала — пассивные и активные.

Таким образом, пассивная антенна не вносит собственных помех и шумов (которые неминуемо производятся различными электронными компонентами) в принимаемый сигнал. В то же время, зачастую ее собственного усиления не хватает для качественного приема.

Следует помнить, что усилитель является источником собственных шумов и искажений сигнала. В некоторых случаях, при использовании антенны с встроенным усилителем качество приема может оказаться хуже чем у пассивной антенны, например:
— при работе в зоне мощного ТВ-сигнала,
— при неправильном выборе усилителя с очень высоким усилением (это тот случай, когда все хорошо в меру!),
— при использовании низкокачественных усилителей неизвестных фирм и изготовителей.

По принимаемым частотам — канальные, диапазонные и всеволновые.

Если антенна приобретается только для приема цифрового ТВ, то достаточно антенны, работающей только в ДМВ-диапазоне.

Всеволновые антенны способны одновременно принимать сигналы обоих диапазонов: МВ и ДМВ. С учетом перехода вещания в цифровой формат, актуальность таких решений значительно уменьшилась. Однако, в некоторых регионах существует вещание местных телеканалов в диапазоне МВ, которое вероятно сохранится после перехода федерального вещания в цифровой формат.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕНН

Наверное, единственная техническая характеристика, на которую стоит обратить внимание потребителю — это усиление антенны или коэффициент усиления.

Измеряется в децибелах (дБ). Чем выше значение — тем лучше способность антенны усилить ТВ-сигнал. Но как было сказано выше, не всегда большое усиление приведет к лучшему изображению.

Иногда недобросовестные производители или продавцы указывают на упаковке и в паспорте изделия заоблачные коэффициенты усиления, не имеющие ничего общего с действительностью.

Усиление должно соответствовать месту установки антенны! Если на антенне указаны цифры выше 40–45 дБ — к такому изделию стоит относиться очень осторожно. А если вы видите 80, 90, 120 дБ — почти наверняка вас вводят в заблуждение. Не покупайте!

СБОРКА, УСТАНОВКА И НАСТРОЙКА

Приобретение антенны — это еще не все, что нужно для качественного приема телевизионных сигналов.

Антенну нужно правильно собрать, грамотно установить, подключить и настроить.

Сборка обычно подробно описана в паспорте изделия или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше — до покупки! Обратите внимание на место установки антенны, порядок подключения к телевизору и достижения наилучшего качества приема.

Если в инструкции вы видите корявый машинный перевод, ошибки и неточности, некачественные и непонятные иллюстрации — откажитесь от приобретения такой антенны!

Установленную антенну необходимо подключить к телевизору. Это делается с помощью коаксиального кабеля, который у многих антенн имеется в комплекте поставки. Но если антенна приобретается без кабеля (часто, наружная антенна), либо длины кабеля недостаточно — стоит отнестись со всей серьезностью к вопросу его покупки!

Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом. Эта цифра указывается на самом изделии.

Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила — тем кабель лучше и, обычно, тем он дороже.

Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества хорошей антенны!

Настройка же антенны чаще всего сводится к правильной ориентации ее на телецентр. Методика проста — медленно поворачивайте антенну в горизонтальной плоскости, одновременно наблюдая за качеством принимаемого изображения. При настройке наружной антенны — воспользуйтесь помощью второго человека.

Для комнатных антенн при переключении ТВ-каналов возможны ситуации, когда потребуется менять усиление или подстраивать положение МВ- или ДМВ-частей антенны. Это нормально и является своеобразной платой за размещение антенны внутри помещения. В случае цифрового приема, может быть ситуация, когда при одном положении антенны принимается один мультиплекс(10 каналов), а для приема второго мультиплекса необходимо изменить положение антенны.

СОВЕТЫ И ПРИМЕРЫ

Часто покупатель затрудняется с выбором подходящей телевизионной антенны. Здесь прежде всего, необходимо определить, для каких задач приобретается антенна и что от нее ожидается, в каких условиях ей предстоит работать. Выбор антенны исходя только из ее внешнего вида может привести к недовольству некачественным изображением на экране телевизора.

Далее приводятся несколько основных тезисов, которые могут помочь:

— Направляйте антенну в сторону телецентра.

— Если окна комнаты, где установлен телевизор выходят в сторону телецентра, вам может подойти пленочная антенна BAS 5324 — она крепится на стекле, и за счет этого, хоть и является комнатной, в некоторых случаях может составить конкуренцию наружным.

— Чем дальше от телевышки предполагаемое место установки антенны, тем с большим усилением понадобится антенна. При расстояниях свыше 40 км хороший прием может обеспечить практически только наружная антенна.

Помните! При небольшом расстоянии от телевышки, встроенный усилитель будет перегружаться мощным сигналом, что может привести к резкому ухудшению приема всех каналов.

— Если планируется подключение к антенне нескольких ТВ, стоит выбрать наружную антенну, причем, желательно, активную.

— Если для подключения наружной антенны вам потребуется больше 15 метров кабеля, необходимо использовать антенны со встроенным усилителем или оснащать пассивную антенну дополнительным усилителем.

Помните! Ваш телевизор и ресивер должен принимать сигналы в стандарте DVB-T2. Такой ресивер, например, есть в комплекте для цифрового ТВ производства РЭМО «TV Future DVB-T2».

Далее следуют примеры некоторых типичных ситуаций, чтобы вам было легче сориентироваться при выборе антенны. Однако в разных местах всегда разные условия приема, которые зависят от множества факторов — не может быть гарантий 100% качественного приема.

СИТУАЦИЯ 1

Квартира на верхнем этаже многоэтажки на небольшом расстоянии от телестанции (3–5 км). Кроме того, телецентр виден из места предполагаемой установки антенны.

Приемлемый уровень качества будет достигнут при использовании практически любой комнатной антенны. Если выбирается комнатная антенна со встроенным усилителем, то обязательно должна быть регулировка усиления для исключения перегрузки мощным сигналом.

СИТУАЦИЯ 2

Аналогично предыдущей ситуации, но окна квартиры выходят на противоположную сторону от телецентра.

Наиболее подходящим вариантом выглядит наружная антенна, установленная на крыше. В этом случае, понадобится дополнительно приобрести коаксиальный кабель, так как обычно в комплекте с антенной идет небольшое количество кабеля (6–8 метров). Кабель необходимо выбирать качественный, с наименьшими потерями, имеющий плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Чаще всего применяется кабель типоразмера RG6 или SAT-50. Применение комнатных антенн в этом случае возможно, но гарантировать устойчивый прием сложно. Если установить наружную антенну невозможно, лучшим выбором будет направленная комнатная антенна.

СИТУАЦИЯ 3

Окраина города, многоэтажка, квартира на нижнем этаже. Расстояние до телецентра составляет 10–30 км.

Вероятность устойчивого приема на комнатную антенну сохраняется в случае, если окна выходят в сторону телепередатчика, и отсутствуют препятствия для распространения сигнала (высотные здания, густой лес и т.п) В противном случае, необходима наружная антенна, установленная на крыше или стене здания.

СИТУАЦИЯ 4

Дача или загородный дом на значительном (более 50 км) расстоянии от телецентра.

Для устойчивого приема цифрового сигнала на больших расстояниях необходимо применять наружную направленную антенну. Желательно использовать антенну со встроенным усилителем для компенсации потерь в кабеле. Но учитывая достаточно широкое покрытие территории России цифровыми телепередатчиками, может оказаться так, что имеется более близкорасположенный передатчик, чем тот что расположен в областном центре. Расположение передатчиков можно посмотреть на сайте rtrs. ru/dtv

Цифровая ТВ антенна для дачи с усилителем сигнала

Сегодня многие дачники стремятся повысить комфорт отдыха, организовать свой досуг. Для этого нужна антенна для дачи, которая будет принимать ТВ-сигнал от передающей вышки.

Содержание

Сегодня многие дачники стремятся повысить комфорт отдыха, организовать свой досуг. Правильный выбор оборудования позволит смотреть телепередачи в любом населенном пункте. Для этого нужна антенна для дачи, которая будет принимать ТВ-сигнал от передающей вышки. Владельцам загородных домов следует знать, какое оборудование подойдет для конкретной местности.

Типы антенн

В деревнях, находящихся далеко от крупных городов, кабельное телевидение недоступно для использования. Это указывает на необходимость использования подходящей антенны. Все приемники ТВ-сигнала можно условно разделить на несколько групп, в зависимости от главных характеристик.

По расположению

По типу расположения антенна для телевизора на дачу может быть:

встроенной;
комнатной;
уличной.

Каждый из этих вариантов обладает своими характеристиками, создающими конкретные условия для приема телевизионного сигнала.

Устройство встроенного типа располагается на корпусе телевизора в виде телескопической трубки. Такими приемниками ТВ сигнала оснащены современные модели переносных и автомобильных ЖК-телевизоров. Для подобных устройств характерны компактность, удобство использования, а также небольшой вес.

Комнатные телеантенны для дачи подойдут владельцам участков, находящихся в непосредственной близости от передающей вышки. В условиях приема слабого сигнала комнатные антенны оснащают специальным усилителем, который обрабатывает и повышает качество волны. К этому типу приемников относят ресиверы для цифрового ТВ. Такие приставки совместимы со всеми моделями современных телевизоров.

Стационарная антенна уличная для телевизора сможет улавливать сигнал на большом расстоянии от телевизионной вышки. Монтируют конструкцию на крыше коттеджа или специальной мачте. Это позволяет принять стабильный сигнал и передать его по кабелю на телевизор. Высота расположения телеантенны наружного типа напрямую зависит от расстояния до вышки. Чем больше этот показатель, тем выше будет монтажная высота. Внешние телеантенны обязательно оснащают защитой от молний.

По типу сигнала

Этот критерий показывает, какой тип ТВ-сигнала будет принимать телеантенна.

Выделяют 3 разновидности устройств:

аналоговые;
цифрового типа;
комбинированные конструкции.

Подобное разнообразие позволяет организовать телевещание в любом населенном пункте.

Аналоговая

Уличная антенна для телевизора на дачу этого типа позволит принимать ТВ-волну в метровом диапазоне. Подобные устройства принято использовать в деревнях, находящихся далеко от города. МВ-сигнал принимает и комнатная аналоговая антенна с увеличенной длиной усов. В отдаленных населенных пунктах аналоговое телевиденье остается единственным доступным вариантом вещания.

Цифровая

Современные антенны для цифрового ТВ на даче принимают сигнал в дециметровом диапазоне. Подобное оборудование совместимо только с телевизорами, поддерживающими эту функцию. Цифровая антенная может использоваться в зоне действия ЦТВ. Для цифровых принимающих устройств характерны небольшие габариты и низкая стоимость. Это повышает популярность антенн для приема цифрового телевидения DVB T2 на дачу среди населения.

Комбинированная

Антенны смешанного типа можно назвать универсальным устройством, принимающим телевизионный сигнал в метровом и дециметровом диапазоне. Комбинированная антенна для частного дома представляет собой особую конструкцию, включающую 2 отдельных приемника ТВ-волны. Это позволяет одновременно передавать аналоговое и цифровое телевидение на разные телевизоры.

По возможностям

По типу обработки сигнала антенны бывают:

пассивными;
активными.

Они отличаются устройством конструкции и возможностями.

Пассивного типа

Подобные принимающие сигнал устройства имеют элементарную конструкцию. Они предназначены только для приема телевизионной волны. Отдельные модели телеантенн оснащают фильтром, отсекающим посторонние шумы.

Активного типа

Современные антенны с усилителем для дачи обрабатывают принятый сигнал путем увеличения его мощности. Далее мощный ТВ-сигнал передается по кабелю к телевизору. Для подобных устройств характерно наличие усиливающей платы, которая запечатывается в отдельный корпус. Эта коробка крепится на основную конструкцию активной антенны. На плату питание подается через отдельный блок.

Как выбрать антенну

При покупке принимающей ТВ сигнал конструкции необходимо руководствоваться основными параметрами устройства. Особенно если она необходима для подключения интернета на дачу.

Расположение

Комнатную антенну можно применить только в случае близкого расположения передающей вышки. Большое удаление от крупного города указывает на необходимость покупки уличной антенны.

Диапазон волны

Если дачный участок находится в зоне активности цифрового сигнала, можно запросто использовать дециметровый диапазон волны. Для организации цифрового телевидения следует покупать ДМВ-антенну.

Большое расстояние до телевышки создает оптимальные условия для работы МВ-антенны, принимающей сигнал в метровом диапазоне.

Комбинированные устройства улавливают волны во всех доступных диапазонах, что говорит о возможности использования аналогового и цифрового ТВ.

Наличие усилителя

Пассивные антенны могут использоваться только при наличии достаточной мощности ТВ-волны. Слабый сигнал требует дополнительной обработки, что указывает на необходимость установки усилителя.

Пассивная антенна, оборудованная отдельным усилителем, имеет такие плюсы:

отдельное размещение устройств;
возможность расположения усилителя в помещении;
снижение риска поломки всей конструкции во время грозы.

Для получения хорошего сигнала владельцу необходимо создать оптимальные условия для работы устройств. Усилитель должен находиться на расстоянии 3-5 метров от принимающего устройства. Увеличение этого показателя значительно снизит качество волны, поступающей от приемника к усилителю.

Расстояние до вышки

Для покупки правильного устройства следует учитывать расстояние до передающей вышки. Чем оно больше, тем выше характеристики должны быть у антенны. В некоторых случаях покупатели ищут активную антенну для цифрового ТВ на дачу, принимающую сигнал до 100 км от телевышки. В таких ситуациях нужно рассмотреть вариант спутникового телевидения.
