Как сделать перемычку над окном: Как сделать перемычки для оконных и дверных проемов из газобетона?

Перемычки над окнами в доме из газобетона: виды, глубина опирания, монтаж

Содержание

1. Виды перемычек для стен из газобетонных блоков
2. Из армированного газобетона
3. Железобетонные
4. Деревянные
5. Металлические профили
6. Из монолитного бетона
7. Глубина опирания
8. Монтаж
9. Последовательность действий при установке газобетонных U-блоков
10. Этапы работ при усилении проема изделием из монолитного бетона
11. Монтаж перемычек из уголков

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

• высокая скорость производства работ;
• небольшая масса;
• четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
• отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

• перед укладкой желательно со всех сторон покрыть уголки краской;
• для фиксации профили скрепляют проволочной стяжкой или сваркой;
• уголки не выступают из стены, их монтируют в газобетон;
• перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

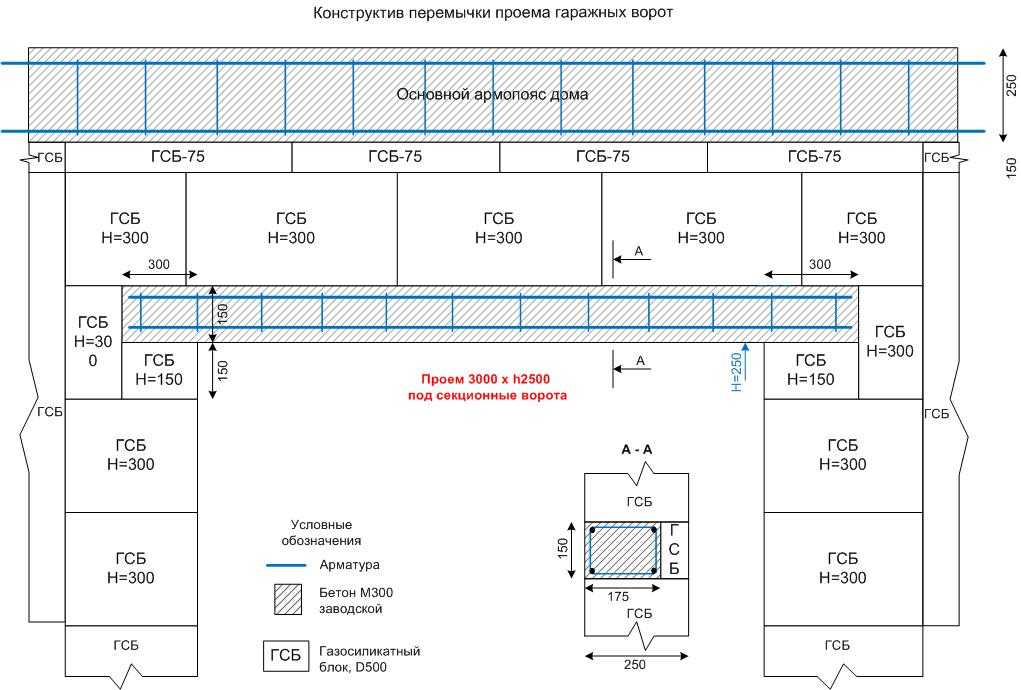

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида.

Самыми популярными вариантами являются:

1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.


Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

1. Ширина оконного отверстия не превышает 120 см.
2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
3. Устраивается временная опалубка.
4. Над укреплением осуществляется армирование нескольких рядов.
5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
3. Проклеиваются все швы, в том числе и горизонтальные.
4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
7. После высыхания бетона, убираем доски и подпорки.


Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
4. С наружной части стены закрепляем утеплитель.
5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
6. Опалубка заливается раствором М200, М300.
7. Состав следует утрамбовать и выровнять.
8. Снимаем элементы опалубки после высыхания раствора.


Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
3. Убеждаемся, что изделие упирается на стены.
4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Как правильно устанавливать перемычки над окнами

Одним из главных этапов процесса строительства считается обустройство оконных проемов. В частности, необходимо позаботиться об установке железобетонных перемычек, на которых приходится нагрузка от выше идущих строительных элементов. Ведь перемычки брусковые определяют на сколько надежными будут прочность конструкционные элементы.  Перемычки над окнами необходимы для:

• придания надежности стеновой конструкции;
• создания оконной выемки;
• дальнейшего обустройства стен и потолка.

Какие есть варианты обустройства перемычки на окна

В зависимости от места монтажа, существует 2 варианта перемычек над окнами. Для перекрытия оконных проемов, которые находятся в несущих стенах, используются усиленные перемычки – 3ПБ. А вот для обустройства самонесущих стен применяются перемычки 2ПБ.

Также нужно знать, что перемычки на окна могут быть представлены разными размерами:

1. ПБ. Это изделие в виде бруса шириной до 25 см. Длина такой перемычки может достигать 6 метров. Минимальная длина – 1 м.
2. ПП. Данное изделие является плиточной поверхностью шириной от 25 см. Для изготовления такой перемычки используется технология скрепления нескольких брусьев.
3. ПГ. Этот вариант перемычки выпускается в виде балок с особым желобком («четвертью»). Такие изделия используются для обустройства надежных примыканий у плит, предназначенных для перекрытия.
4. ПФ. Такие перемычки над окнами в доме предназначены для применения на фасадной части. ПФ используются для «прикрытия» ПГ и его выемки.

Этапы установки железобетонной перемычки

Перемычки для окон и дверей устанавливаются в таком порядке:

1. Кладка над верхней стороной проема. На этом этапе образуется необходимая опорная площадка.
2. Укладка на опорную площадку слоя цементно-песчаного раствора толщиной не больше 2 см.
3. Укладка железобетонной перемычки на подготовленное место.
4. Удаление лишнего раствора с поверхности стены.

Распространенные ошибки

Перед тем, как сделать перемычку над окном, следует ознакомиться с наиболее распространенными ошибками, которые возникают в ходе данного процесса. Одной из самых распространенных ошибок является отсутствие входного контроля качества перемычек. Во-первых, их размеры должны соответствовать проекту. Во-вторых, также необходимо соблюдение проектных требований в вопросе несущей способности, толщины, класса бетона и армирования. В-третьих, на поверхности железобетонных перемычек не должно быть сколов, трещин и обнажений арматуры. К тому же все изделия должны быть маркированы и иметь отметки завода-производителя.

Перед выполнением работ должна быть проверена не только перемычка над окном из газобетона, но и стеновая конструкция. Она должна быть готова к установке перемычек. Если об этом не позаботиться, то вскоре после начала строительных работ на стенах появятся характерные дефекты в виде трещин.

Чтобы исключить такие проблемы, уже при обустройстве первого этажа нужно позаботиться о распределении концентрированных нагрузок, возникающих в местах, где перемычки опираются на стены. Такой подход к установке железобетонных перемычек над окнами, а также материалы, которые производит наш завод ЖБИ изделий, гарантируют отсутствие проблем как в процессе строительства, так и во время эксплуатации возведенного сооружения.
