Как сделать камин на даче своими руками: Как построить камин для дачи своими руками: пошаговая инструкция – asnka.ru – КСМ

Содержание

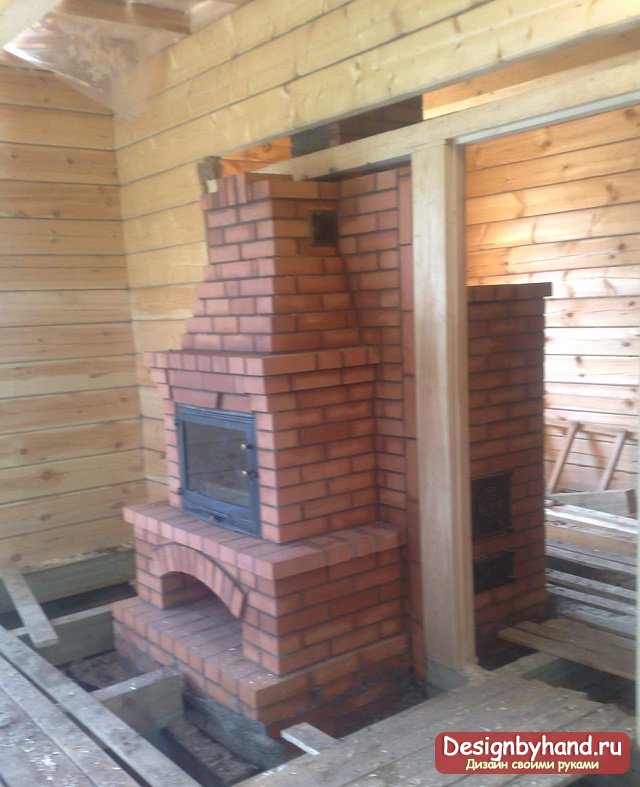

Камин своими руками на даче

Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

Содержание:

В каких случаях камин лучше печи
Принцип работы камина
Что такое под топки в камине
Расчет параметров камина от площади помещения
Примеры и схемы простых каминов

Камин своими руками из кирпича

Несмотря на существование современных высокоэффективных систем отопления, камины по-прежнему считаются классикой жанра, стоящей у истоков всего современного отопительного оборудования. Но дело совсем не в их высокой эффективности, а скорее в декоративных особенностях, которые вносят уникальный антураж в интерьер отапливаемого помещения.

В каких случаях камин лучше печи

Камин был первым отопительным прибором в истории человеческой цивилизации. Именно поэтому его конструкция повторяет особенности обычного костра: наличие открытого пламени, нагрев пространства только в пределах прямой видимости, довольно низкий КПД.

В процессе эволюции камин постепенно превратился в закрытую печку – прибор, несомненно, гораздо более сложный и эффективный для обогрева помещения. Тем не менее, в наше время камины играют не только декоративную роль, но и применяются для отопления. И связано это именно с особенностью их работы:

в отличие от печи – камин начинает отдавать тепло практически сразу после появления устойчивого пламени;
очистка и обслуживание камина намного проще, чем печи;
постройка камина не так критична к ошибкам каменщика и поэтому может быть выполнена без привлечения профессиональных печников;

существуют современные металлические камины промышленного производства, эффективность и безопасность которых сравнима с параметрами печей.

Камин своими руками из кирпича в интерьере

Положительные особенности камина

Вес простого камина гораздо меньше каменной печи, а учитывая небольшую температуру нагрева в камине, для его постройки может подойти обычный керамический кирпич хорошего качества.

В результате затраты на кирпич, материалы и работу оказываются в несколько раз меньше, чем на постройку каменной печки. Таким является камин на даче фото которого приведено ниже.

Простой камин в доме своими руками

Сегодня существуют конструкции каминов, которые по своим тепловым и качественным показателям ничем не уступают традиционным печам голландской или шведской конструкции. Правда, достичь этих показателей в кирпичной конструкции не удается, поэтому данные конструкции реализованы в металле и представлены в виде готовых металлических каминов промышленного изготовления.

Многое необходимо продумать прежде, чем строить камины: размеры, местонахождение, устройство, тип используемых материалов. Все это рассчитывается заранее, зачастую при помощи специальных программ. Высокоэффективные камины ориентированы на использование паллет или другого аналогичного медленногорящего биотоплива.

Камин для дачи с открытой топкой

О безопасности пользования камином

Использование открытого пламени в помещении законодательно запрещено строительными и противопожарными нормами, что сильно ограничивает возможность использования камина классической схемы. Информацию можно найти в Правилах пожарной безопасности РФ (ППБ 01-03, раздел 3: Правила для проживания людей).

Застройщик, который нарушает правила ППБ и выкладывает открытый камин на даче своими руками из кирпича, сильно рискует. Сегодня этот вопрос легко решается за счет использования стеклянной защиты. Высокотемпературное стекло легко пропускает инфракрасное излучение, обеспечивая эффект жара открытого пламени.

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

Схема составляющих камина

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток “перекрывает” подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится – вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Принцип работы простого камина

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ – СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться – сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Кладка каминов в доме своими руками

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина – организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Что такое под топки в камине

Сформированная экранами, горизонтальными и немного наклоненными поверхностями нижняя часть топки называется под. В некоторых материалах встречается как поддон топочный.

Как у костра нет поддувала, так и в первых каминах под топки был сплошным. Но для быстрого возгорания дров лишняя тяга совсем не помешает. Поэтому кладка каминов современной конструкции часто предусматривает небольшое поддувало, которое перекрывается после появления стабильного огня. Вихрь образуется в момент закрытия. До этого момента все выработанное тепло вылетает в трубу.

В классических английских каминах предусматривался небольшой наклон пода в сторону пола. Это улучшало условия возникновения теплового вихря, но горящие головешки так и норовили выкатиться из топки. Поэтому в качестве защиты топку камина снабжали низенькой решеткой. Сегодня защиту от пожара обеспечивают стеклянные дверки особой конструкции. А решеткам отводится чисто декоративная роль.

Расчет параметров камина от площади помещения

Камин размеры топки может иметь различные, но рассчитываются они, исходя из объема помещения согласно нормам.

Таблица: расчет площади под камины, размеры

Объем камеры сгорания должен быть не менее 1/50 объема нагреваемого помещения;
Площадь каминного портала должна составлять около 2% от площади пола помещения;
Площадь пода равняется 0,7 площади портала;
Поперечное сечение дымохода в самом узком месте составляет около 0,15 площади пода.
Высота камеры сгорания определяется в 3/5 ее ширины. А глубина топливника – в три раза меньше высоты.

Примеры и схемы простых каминов

Чтобы долго не думать, как сделать камин своими руками, предлагаем схему простого камина, доступного для самостоятельной постройки. Полный перечень материалов представлен в таблице:

Таблица материалов для камина

При возведении стенок нужно обеспечивать минимально возможную толщину швов, вертикальность кладки и точность ее размеров. При образовании сводов выступ каждого следующего ряда не должен превышать 6,5 см над предыдущим (четверть размера кирпича).

Для облегчения задачи наклонный экран делается из стального листа.

Печь камин своими руками – чертежи с размерами Камин из кирпича – чертежи с размерами

В камине организованы воздушные каналы для тепловой конвекции. Благодаря этому повышается тепловая эффективность и скорость прогрева помещения. С оглядкой на небольшие размеры камина и упрощенную конструкцию его КПД составляет до 20%.

Порядовка камина представлена на схеме ниже:

Как сделать камин своими руками – схема порядовки

Итог

Если в доме есть камин, то именно он становится основным объектом для сбора всей семьи. Языки пламени завораживают и располагают к общению. Наверное, именно поэтому в нашу технологическую эпоху камин по-прежнему остается эффектным романтическим дополнением интерьера нашего дома.

Как построить камин на даче, а также выбрать печь?

Что предпочесть для установки на даче: камин или печь? Многие выберут первый вариант. Разберемся, как построить камин своими руками.

Строительство камина

Одним из неоспоримых преимуществ частного дома является возможность создания там собственного домашнего очага. Несмотря на тот факт, что каминам и печам все чаще приходят на смену практичные и функциональные котлы, обогреватели и плиты, камины и печи сохраняют свою популярность.

И хотя с современными устройствами могут тягаться не каждая печь или камин, тем не менее они могут быть достойным дополнением существующей системе жизнеобеспечения, создавая особую уютную атмосферу в доме. Итак, попытаемся разобраться в особенностях каминов, печей и их комбинированных вариантов, а также в том, как построить камин, выполняя все работы своими руками.

Содержание

Требования к помещению

Перед тем, как построить камин в доме или на даче своими руками, стоит ознакомиться с требованиями к помещениям для установки этой конструкции. Лучше всего предусмотреть возможность установки на этапе проектирования, а построить камин своими руками можно будет позже.

Нужно учесть некоторые особенности:

Печи массивны, и потому им требуется усиленный фундамент.
Если печь является полноценной, она пригодится не только для приготовления пищи, но и для обогрева помещения. Для печи желательно иметь достаточно места.
Будет очень дорого проводить работы, если в готовом доме придется разбирать междуэтажные перекрытия для создания дымохода.
Камин легче, чем печь, строить в готовом доме. Однако хотя он меньше печи по весу, он может потребовать усиленного фундамента.
Конструктивно каминная топка проще печной, требует меньше места и монтируется быстрее.

Печь-камин

Такая конструкция — комбинация камина и отопительной печи. Она соединяет в себе достоинства обоих типов приборов. Камин способен быстро нагревать помещение, а печь позволяет надолго сохранять тепло. Такие возможности появляются в результате оборудования камина двумя топками в корпусе или стеклянной дверцей.

Другим подклассом являются чугунные или стальные печи, облицованные керамикой. Это автономные системы, они продаются готовыми. Конструктивно они напоминают буржуйки, но более продуманы эстетически и технически. Печи-камины имеют минимальные требования к помещению и могут устанавливаться почти везде.

Кладка камина

Вопрос о том, как на даче построить камин, не так уж и прост, так как выполнить работы своими руками по силам далеко не каждому, а вот проконтролировать процесс, понимая, что происходит, вполне реальная задача.

Основание камина

Камины легких конструкций, которые часто устанавливают на даче, ставятся прямо на пол, большие (более 700 кг) — сооружаются на фундамент с глубиной порядка 0,5–0,7 м. В строительстве каминов разделяют два типа фундамента:

Заливной фундамент, в котором используется бетон с наполнителями (щебенка, колотый кирпич и т. п.) или жидкий бетон. Для особенно тяжелых каминов можно использовать усиление арматурой. Поверхность заливного фундамента обычно делается на уровне пола или же сантиметров на 10–15 ниже. Для заливки используется опалубка.
Кирпичный фундамент, который предназначен для небольших каминов. Он выкладывается в виде поставленных на ребра кирпичей. Для раствора используется высокопрочный цемент (марка М300 или выше). Рядов должно быть от 4 до 6.

Для защиты фундамента от влаги используется рубероид, для чего дно и стенки опалубки покрываются рубероидом, а стыки битумом. Места крепления просмаливаем, а низ фундамента засыпаем тонким слоем керамзита.

Если тяжелый камин ставят на втором этаже, фундамент сооружается все равно, за исключением наличия деревянного пола. В такой ситуации на пол кладется 15-сантиметровый слой огнеупорного материала, покрытого листом железа. Нижний кирпичный слой укладывается на цементно-глиняный раствор.

После изготовления фундамента выжидается 5–6 дней до его высыхания.

Дымоход

Основные моменты:

Стены трубы должны быть достаточно толсты, что уменьшит потери тепла. Когда камин расположен у внутренней стенки, труба выкладывается в один кирпич. Если камин рядом с наружной стеной — в полтора или два кирпича. Нормальное сечение трубы — 1/10–1/15 ширины отверстия топки. Минимальными параметрами трубы являются 14×25 см.
Опирать тяжелую трубу на легкий камин небезопасно, поэтому лучше использовать в таком случае керамические или металлические трубы. Их нужно утеплить снаружи, обложив трубу кирпичом и засыпав пространство между кирпичом и трубой керамзитом.
От высоты трубы напрямую зависит качество тяги. Оптимальный вариант высоты — 5–7 метров. Поверх заслонки труба выглядит как сужающаяся пирамида, и переход в верхней части в дымоход. Переднюю стену дымовой коробки поднимают, плотно стыкуя ее с дымоходом. Вертикальная задняя прямо переходит в дымоход.
Дымовая труба предусматривает заслонку (поворотную или задвижную), с помощью которой камин закрывается для протапливания. Также она нужна для регулировки силы тяги. Заслонка должна находиться на 20–30 см (максимум на 80–100 см) выше отверстия топки, на расстоянии порядка 2 метров от пола.
Если дымовая труба менее 5 метров, то без заслонки холодный уличный воздух быстро наполнит помещение. Если труба превышает 7 метров, заслонку можно и не ставить, хотя в любом случае она не будет лишней.

Пример каминной кладки

Прежде чем решить, как построить камин, нужно выбрать способ порядовки (см. Угловой камин – порядовка). Существуют две вариации порядовки: с искрогасителем и без него. Каминная тяга регулируется с помощью задвижки. КПД равняется 10–15%.

Первые три ряда или лишь контур рядов можно выкладывать по схеме, во внутреннюю часть наполнить засыпкой из песка и щебня. Четвертый ряд выкладывается огнеупорным кирпичом. Тут же, для закрепления решетки камина, устанавливаются закладные Г-образные штыри.

Простой камин

Порядовка обычного каминаКладка простого камина с искрогасителем

Материалы для постройки камина

Кладка печи

Как пример, рассмотрим печь с большой теплоемкостью. Ее особенность — однократная топка в течение суток.

Характеристика печи

Строительство

Материалы для постройки печи

В качестве примера взята печь двухэтажная, канальная, однооборотная, имеющая один топливник на первом этаже. Конструкция располагается на двух этажах. Ее располагают на отдельном фундаменте, построенном до уровня пола на первом этаже. Сечение топливной секции имеет в плане размер 890×1150 м, отопительные щитки — 770×1020 мм на первом этаже и 770×950 мм на втором.

Общая высота условна и исходит из высоты потолков на этажах по 3,4 м. Она с легкостью меняется, нужно только изменить численность рядов в кладке кирпича с 26 до 46 и с 60 до 82.

Порядовка печи

По размеру топливник рассчитан на одномоментную загрузку порядка 50 кг поленьев с длиной 50 см и толщиной примерно 10 см. Укладываются поленья стоймя. Газы поднимаются вверх по восходящему дымоходу. На высоте примерно 3,2 метра от уровня пола какая-то часть газов выделяется в дымообороты щитка отопления 1 этажа, а оставшаяся — поднимается к верху печи, поступая в дымообороты 2 этажа.

Опускные каналы дымооборотов щитков и первого, и второго этажа и последний подъемный канал первого этажа содержат особые теплообменные насадки, выступающие из кирпичной кладки внутрь канала. Это увеличивает поверхность теплопоглощения в дымооборотах, а также скорость нагрева кладки.

Крайние дымовые каналы на обоих этажах (60–88 ряды) имеют сечение 120×190 мм, оканчиваясь в верхнем уровне печи общей камеры (89–90 ряды). В данной камере ставятся регулирующие кирпичи, которые несут функцию распределения дымовых газов к дымооборотам этажей. Данные кирпичи имеют опору на выступы шириной в полтора-два сантиметра, которые сделаны в 88 ряду во время выкладывания каналов.

Регулировка распределения газов делается единожды во время первых пробных топок, за счет перемещения кирпичей. Этим добиваются равного обогрева кладки на первом и втором этажах. Вслед за окончательным закреплением регулировочных кирпичей окна камеры плотно закрываются и замазываются глиной.

Методика проведения работ

Технология того, как построить на даче камин, предусматривает, что если перекрытия не нуждаются в укреплении, система устанавливается на площадку, где предварительно выложен огнеупорный кирпич, плитка или лист металла с толщиной примерно 1,2 см (см. Футеровка печи).

Нужно, чтобы площадка выходила за рамки прибора по 50 см с каждой стороны. До стенки с горючими материалами не должно быть меньше метра, а из негорючих — порядка 20 сантиметров. Прежде чем топить, необходимо иметь свободное пространство от печи примерно полтора метра.

Подключение камина-печки к дымоходу

Последовательность выполнения работ своими руками:

Когда в помещении есть дымовой канал, который проложен изнутри стены, расстояние между камином и каналом может быть минимальным. Определившись с местом установки камнофена, отмечается место на стене, где произойдет подключение прибора к дымоходу.
После этого пробивается кладка стены или дымохода и расширяется отверстие по размеру и форме футерного кольца.
Затем устанавливается кольцо и заделываются щели влажной глиной или огнеупорным песком.
После этого соединяется дымоход и дымоотводная труба печи. Если дымоход отсутствует, сооружается новый из кирпича или металла. В работе используется полнотелый качественный красный кирпич. Металлическую дымоходную трубу крепят к стене кожухом, дюбелями и шурупами, входящими обычно в комплект.

Важно! Основание дымовой трубы должно содержать для чистки карман с дверцей. Чистку нужно проводить не реже раза в три месяца (в случае интенсивной эксплуатации).

Обратите внимание:

Фундамент печной кладки выкладывается очень тщательно.
Печь должна быть оснащена закрывающимся топливником.
Для наблюдения за пламенем можно поставить прозрачную дверцу: они имеются в продаже.
Обращайте внимание на то, как выглядит кладка внутри: недопустимы задиры, щели, наплывы раствора, поскольку это приведет к понижению тяги и быстрому накоплению золы.
По всему ходу строительства контролируйте горизонтальность и вертикальность кладки камина или печи, а также качественность установки чугунных элементов.
Место, где дымоход пронизывает стену, подлежит обязательной изоляции!

Надеемся, эта статья дала вам полезную информацию о том, как построить камин в доме своими руками.
