Как правильно выбрать мультиметр? — Электропортал.ру
Мультиметр — это комбинированный прибор для измерения напряжения, силы тока и сопротивления в электрической цепи и на отдельных ее узлах. Мультиметры применяют в работе, где нужно измерить параметры электрических сетей и приборов. Чаще всего мультиметры применяют во время электромонтажных работ, прокладки и ремонте линий электросвязи. Прибор бывает нескольких видов, но чаще всего различают стрелочный и цифровой.
Перед покупкой мультиметра, необходимо тщательно подумать о том, какие работы вы собираетесь с ним проводить, и какие функции в нем важны для вас, одновременно не забывая о безопасности, требованиям которой данный прибор должен отвечать в зависимости от области применения.
При выборе мультиметра стоит обратить внимание на несколько критериев:РегулярностьРегулярность использования и точность полученных данных. Если устройство планируется использовать время от времени в бытовых целях, то не стоит тратить серьезные средства для покупки дорогостоящих цифровых моделей последнего поколения.
А если измерения являются ежедневной работой, то стоит обратить внимание на профессиональные мультиметры и электрические приборы измерения емкости.
Все модели мультиметров отличаются традиционным исполнением. При выборе прибора нужно проверить корпус на целостность, работоспособность разъемов и переключателей. Проверить щупы, их изоляцию и чувствительность наконечников. Еще один важный аспект при выборе устройства – его проверка. Проверка мультиметра является обязательным подготовительным этапом выполнения измерений вновь приобретенным устройством: новый прибор необходимо протестировать на работоспособность и отсутствие отклонений в показаниях.
Тестирование стрелочного или цифрового устройства предполагает проверку следующих параметров:- Напряжения. Одновременно с тестируемым образцом подключить проверенное устройство (подключение необходимо выполнять одной сети с идентичными параметрами).
- Сопротивления. Подключить щупы к оборудованию/устройству, на котором указаны протестированные данные, и сравнить полученные измерения с маркировкой на образце.
- Величины тока. Используя высокоточный амперметр и мультиметр, провести тестирование сети попеременно двумя приборами.
Для обеспечения долговечного использования и длительного межремонтного периода изделий необходимо придерживаться перечня норм и требований:
- Четко следовать правилам безопасности, так как все работы проводятся с электроприборами и сетями с высоким напряжением.
- Аналоговые устройства при использовании рекомендуется располагать на горизонтальной поверхности для получения данных с минимальными погрешностями.
- После завершения работ обязательно отключить прибор от сети, а в случае использования элементов питания – повернуть переключатель.
- Не допускать механических повреждений корпуса, ЖК-дисплея или покрытия шкалы.
- Обязательная калибровка устройства (самостоятельная или в органах Госстандарта, в зависимости от модели и вида выполняемых работ).
- Производители рекомендуют хранить приборы при температурном диапазоне +7-+300С и при относительной влажности не выше 75%.
Как выбрать мультиметр | Aport.ru
Для чего мультиметр и как выбрать нужный?
Универсальный прибор для измерений – мультиметр. Обо всех нюансах выбора этого прибора – читайте в обзоре Aport.ru.
Мультиметром называют многофункциональный электроизмерительный прибор, который в минимальной сборке совмещает в себе функции омметра, амперметра и вольтметра.
На протяжении долгого времени эти аппараты были аналоговыми, потому их показания имели большую погрешность. Современные мультиметры цифровые, потому они позволяют получить более точные значения.
Такие устройства разделяются на портативные и стационарные, питающиеся от сети. Первый тип подойдет как для профессиональных электриков, так и для домашнего использования.
Второй используется специализированными предприятиями, отличается качеством показателей и большими размерами.
Выбор мультиметров для дома стоит начать с изучения их конструкции. Самый распространенный вид приборов имеет такие режимы замеров:
- Постоянное напряжение. По шкале можно установить величину напряжения в пределах от 200 милливольт до 1000 Вт.
- Переменное напряжение. В диапазоне от 200 до 750 Вт.
- Постоянный ток. Устанавливается до 200 mA.
- Сопротивление сети. Мультиметр позволяет замерить сеть в диапазоне от 200 Ом до 2000 кОм.
- Тест транзисторов. Позволяет проверить транзисторы на исправность.
- Прозвон. Экран устройства покажет величину падения напряжения в цепи.

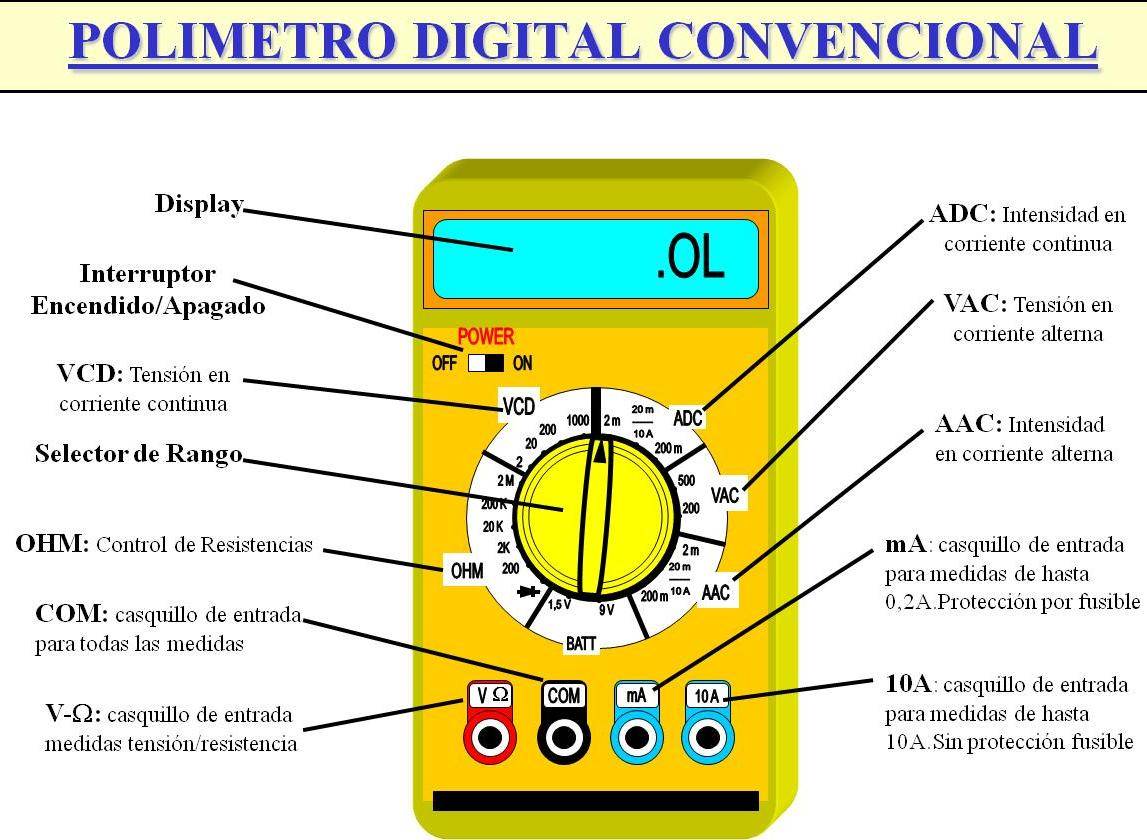

Также важными элементами мультиметров являются:
- Жидкокристаллический дисплей.
- Ручка для переключения режимов.
- Разъем для подключения сети при замере силы постоянного тока.
- Нулевая клемма. Подсоединятся к разъему COM.
- Фазная клемма. Имеет красный цвет и подключается к гнезду для измерения напряжения, сопротивления и силы тока.
Выбор мультиметра напрямую зависит от потребностей пользователя. Для профессионалов важна высокая точность замеров и дополнительные функции. В быту пригодится прибор со стандартным функционалом.
Читайте: Как выбрать тиски
Вопросы и сложности при выборе
Прежде чем решить, какой мультиметр стоит купить начинающему, а какой идеально подойдет для специалиста, нужно обратить внимание на основные сложности и ошибки выбора.
Первой и весьма распространенной ошибкой новичков является желание приобрести устройство с большим набором функций. Такое оборудование стоит значительно дороже обычного. При этом большинство возможностей мультиметра не будет реализовано. Устройство, выполняющее работу амперметра, вольтметра, и омметра, – лучшее приобретение для быта.
Покупая устройство для дома, многие интересуются, в чем преимущества мультиметра с автоматическим выбором предела.
Обладатели машин, выполняющие ремонт собственноручно, часто интересуются, какой мультиметр лучше выбрать для автомобиля. В данном случае наличие дополнительных возможностей у измерительного прибора будет большим плюсом. Специально предназначенное для автомобилей устройство помимо выполнения стандартных замеров способно найти неполадки в двигателе и других функционально важных участках.
Читайте: Как выбрать плиткорез
Критерии выбора
Для каждого, кто задумывался, как выбрать мультиметр, основной сложностью является изобилие характеристик и функций этого устройства. Чтобы не запутаться, достаточно кратко ознакомиться с основными критериями выбора мультиметра.
Вид. Различают аналоговые и цифровые приборы. Первый тип имеет шкалу и стрелки, которые указывают на измеряемую величину. На данный момент такие приборы встречаются редко. Цифровые оснащены жидкокристаллическим экраном, который показывает результаты замеров.
Дисплей. Хорошие дисплеи оснащаются подсветкой и отличаются повышенной контрастностью.
Разрядность и точность. Эти показатели напрямую связаны, но не влияют друг на друга. Чем выше показатель цифровых разрядов прибора, тем он точнее. Широко распространены устройства, имеющие разрядность 3,5, при это их погрешность примерно составляет 1%. Большое влияние на последнее значение оказывает качество аналого-цифрового преобразователя, стабильность радиоэлементов, калибровка и качество защиты. Самые лучшие из цифровых мультиметров имеют более 5 разрядов.
Категория электробезопасности. Чтобы решить, как правильно выбирать мультиметр, нужно определить, в каких условиях он будет эксплуатироваться.
Выделяют четыре категории электробезопасности. CAT I – низковольтные сети, CAT II – напряжение не выше 500 Вт и однофазные сети, CAT III – трехфазное оборудование, CAT IV – контактирует с воздушными ЛЭП. Чем выше класс, тем безопаснее устройство.
Защита. Тестер должен быть надежно защищен от ударов, пыли и влаги.
Диапазоны измерений. Этот показатель указывает на пределы измерения постоянных и переменных тока и напряжения. Все виды мультиметров подбирать стоит с учетом характеристик систем, в которых они будут применяться.
Конструкция.
Прибор должен быть эргономичным и легким. Оптимальный вес – 250-300 г, а ширина – не больше 10 см.Питание. Все приборы разделяются на три вида в зависимости от типа питания: на батарейках, аккумуляторные и работающие от электросети. Первые переносные, но требуют регулярной замены батареек. Вторые подходят для длительной дистанционной работы. Третьи хороши для измерений в доме или гараже.
Функциональность.
Дополнительные возможности позволяют прибору измерять температуру, тестировать транзисторы или проводить прозвон. Полезной является функция сохранения последних значений и возможность подключения к компьютеру. Это позволяет обрабатывать полученные данные в специальных программах.
Когда вопрос о том, какой лучше купить мультиметр, решен, стоит задуматься о покупке дополнительных аксессуаров: щупов и зажимов.
Читайте:
Сравнение моделей
Лучшие мировые производители мультиметров каждый год предлагают новые модели своих устройств. Чтобы понять, чем отличаются дорогие товары от дешевых, стоит провести сравнение наиболее распространенных моделей.
Из таблицы можно получить закономерность, в которой цена напрямую зависит от качества сборки, функциональности, комплектации и точности прибора. Лучшие бюджетные мультиметры предлагает американская компания Fluke. Их продукция отличается высоким качеством сборки, а среди большого ассортимента можно найти недорогие модели тестеров.
Тем, кто решает, как и где выбрать мультиметр для авто, стоит обратить внимание на аппараты компании CEM. Они имеют хорошее соотношение цены и качества.
Выбрать мультиметр и сравнить цены удобно на Aport.ru.
Опубликовано: 2018-04-20 Автор:
Рейтинг статьи:10
на основании 2 голосов
Поделиться статьей с друзьями:Как правильно выбрать мультиметр
Специалисты по техническому обслуживанию постоянно получают поток новых моделей, новых производителей и новых функций портативных цифровых мультиметров. Функции безопасности, возможно, являются наиболее важными факторами при принятии этого решения, но иногда бывает трудно просмотреть все характеристики, чтобы определить, какой инструмент лучше всего подходит для вашего приложения. Чтобы помочь представить все это в перспективе, вот некоторые из ключевых моментов, которые следует учитывать при выборе цифрового мультиметра.
Каково ваше истинное напряжение окружающей среды?
Распространенное заблуждение состоит в том, что пока вы выбираете мультиметр с достаточно высоким номинальным напряжением, вы защищены.
Однако номинальное напряжение — это только часть истории.
Мультиметр может подвергаться воздействию гораздо более высокого напряжения, чем предполагалось пользователем, из-за мгновенного скачка высокого напряжения или переходного скачка напряжения, который без предупреждения попадает на вход мультиметра. Ваша безопасность зависит от запаса прочности, встроенного в ваш измеритель, и он основан на нескольких характеристиках, помимо номинального напряжения.
Какой рейтинг CAT требуется для вашей среды?
Международная электротехническая комиссия (МЭК) публикует стандарты для всех электрических, электронных и связанных с ними технологий. Самое важное, что нужно понять о стандартах безопасности IEC, — это «категория измерения». Убедитесь, что любой измерительный прибор, который вы рассматриваете, имеет рейтинг категории IEC (CAT), соответствующий электрической среде, в которой вы будете его использовать.
Рейтинг CAT обычно отображается рядом с входными разъемами мультиметра.
Мультиметры, не имеющие рейтинга CAT, никогда не должны использоваться в высоковольтных трехфазных электрических рабочих средах. Убедитесь, что тестовые провода, которые вы используете с глюкометром, также имеют такой же или более высокий рейтинг CAT. Категории, относящиеся к коммерческой и промышленной работе, отмечены в Таблица 1 .
Важно учитывать как рейтинг CAT, так и номинальное напряжение. Например, счетчик CAT III на 1000 В обеспечивает лучшую защиту по сравнению со счетчиком с рейтингом CAT III 600 В, но счетчик с рейтингом CAT II 1000 В не превосходит счетчик с рейтингом CAT III 600 В. Это связано с тем, что при расчете номинальных значений стойкости к напряжению процедуры испытаний IEC 61010-1 учитывают установившееся напряжение, пиковое импульсное переходное напряжение и импеданс источника. Таблица 2 показывает эти значения в контексте с различными рейтингами CAT.
Какой рейтинг IP вам нужен?
Если вы работаете на открытом воздухе в суровых, влажных или пыльных условиях, вам понадобится водо- и пыленепроницаемый мультиметр.
Стандарты водо- и пыленепроницаемости определены в IEC 60529 как уровни «защиты от проникновения» (IP) от твердых частиц и воды.
Степень защиты IP состоит из двух цифр. Первый определяет размер исключаемых объектов. «Ноль» означает отсутствие защиты, а «6» — пыленепроницаемость. Вторая цифра указывает уровень защиты от воды. «Ноль» означает отсутствие защиты, а «8» означает, что он защищен от продолжительного погружения в воду на один метр. Например, рейтинг «IP67» означает, что счетчик протестирован на пыленепроницаемость и выдерживает погружение в воду на глубину до одного метра в течение 30 минут.
Примечание. Сертификационные испытания безопасности для IEC 61010 не проверяют соответствие IP-стандарту IEC 60529, поэтому обратитесь к производителю или поставщику за подтверждением соответствия.
Насколько прочным должен быть ваш счетчик?
Какими бы осторожными ни были технические специалисты, мультиметры ежедневно подвергаются грубому использованию. Так что ищите надежный, хорошо сложенный инструмент, не имеющий явных дефектов и рассчитанный на долгие годы жесткой эксплуатации.
Наиболее распространенным показателем прочности является стандарт безопасности IEC 61010, в котором указано, что изделие должно выдерживать падение с высоты одного метра как при самой высокой, так и при самой низкой рабочей температуре. Если вы когда-либо видели, что происходит с расходомером, который не соответствует этому требованию, после падения с высоты одного метра на бетонный пол, вы знаете, насколько важна эта спецификация.
Проверен ли счетчик независимо?
Независимая сертификация является ключевым атрибутом измерителя качества. Чтобы убедиться, что используемый вами мультиметр отвечает требованиям безопасности, найдите хотя бы один (чем больше, тем лучше) сертификат, показанный на Рис. 1 . Маркировка будет нанесена на корпус счетчика и включена в брошюры и каталоги продукции. Наличие этих отметок гарантирует, что измеритель был независимо протестирован и сертифицирован в соответствии с сертификационными требованиями этих агентств. В случае сомнений обратитесь к продавцу или производителю за подтверждением соответствия установленным стандартам безопасности.
Последнее замечание. Если вы хотите заменить мультиметр, начните с анализа наихудшего сценария вашей работы и выберите категорию измерения для этого сценария ( рис. 2 ). Затем выберите счетчик, рассчитанный на эту категорию измерения, с самым высоким номинальным напряжением, которое вам потребуется в этой категории.
Силви — специалист по применению в компании Fluke Corp. в Эверетте, штат Вашингтон (www.fluke.com).
Цифровой мультиметр: какова точность, диапазон и разрешение?
- Какова точность цифрового мультиметра?
- Как цифровые мультиметры обеспечивают стабильные показания?
- Что понимается под разрешающей способностью при измерении?
- Каков диапазон мультиметра?
- В чем разница между счетами и цифрами?
Очень важно использовать мультиметр, который обеспечивает правильные измерения. Еще важнее знать, что означают эти измерения. Точность и прецизионность гарантируют, что сделанные вами измерения будут полезными; более высокая точность обеспечивает более легкую воспроизводимость, а более высокая точность означает, что ваши показания будут ближе к идеальным.
Точность относится к наибольшей допустимой ошибке, возникающей в определенных условиях эксплуатации. Он выражается в процентах и указывает, насколько близко отображаемое значение к фактическому (стандартному) значению измеряемого сигнала. Точность требует сравнения с принятым отраслевым стандартом.
В зависимости от области применения важна точность конкретного цифрового мультиметра. Например, большинство напряжений в сети переменного тока могут варьироваться в пределах ±5% и более. Примером этого варианта является измерение напряжения в стандартной розетке на 115 В переменного тока. Если цифровой мультиметр используется только для проверки того, находится ли розетка под напряжением, подходит цифровой мультиметр с точностью измерения ±3%.
Для некоторых применений, таких как калибровка автомобилей, медицинской авиации или специализированного промышленного оборудования, может потребоваться более высокая точность. Показание 100,0 В на цифровом мультиметре с точностью ±2% может находиться в диапазоне от 98,0 В до 102,0 В.
Точность может также включать указанное количество цифр (счетчиков), добавляемых к базовой оценке точности. Например, точность ±(2%+2) означает, что показание мультиметра 100,0 В может быть от 9от 7,8 В до 102,2 В. Использование цифрового мультиметра с более высокой точностью позволяет реализовать множество приложений.
Базовая погрешность по постоянному току портативных цифровых мультиметров Fluke составляет от 0,5% до 0,025%.
Точность означает способность цифрового мультиметра многократно выполнять одно и то же измерение.
Распространенным примером, используемым для объяснения точности, является расположение отверстий на мишени для стрельбы. В этом примере предполагается, что винтовка направлена в яблочко цели и каждый раз стреляет из одной и той же позиции.
Если отверстия расположены плотно, но не в яблочко, винтовка (или стрелок) может считаться точной, но не точной.
Если отверстия плотно прилегают к яблочку, то винтовка и точна, и точна. Если отверстия случайным образом распределены по всей цели, это не является ни точным, ни точным (и не повторяемым).
В некоторых случаях точность или воспроизводимость важнее точности. Если измерения воспроизводимы, можно определить характер ошибки и компенсировать ее.
Разрешение — это наименьшее приращение, которое инструмент может обнаружить и отобразить.
В качестве неэлектрического примера рассмотрим две линейки. Один, отмеченный штриховкой 1/16 дюйма, обеспечивает большее разрешение, чем тот, отмеченный штриховкой четверть дюйма.
Представьте себе простой тест бытовой батареи на 1,5 В. Если цифровой мультиметр имеет разрешение 1 мВ в диапазоне 3 В, можно увидеть изменение на 1 мВ при считывании напряжения. Пользователь мог видеть изменения размером до одной тысячной вольта или 0,001 в диапазоне 3 В.
Разрешение может быть указано в технических характеристиках измерителя как максимальное разрешение, которое является наименьшим значением, которое можно различить при настройке самого низкого диапазона измерителя.
Например, максимальное разрешение 100 мВ (0,1 В) означает, что когда диапазон мультиметра настроен на измерение максимально возможного напряжения, напряжение будет отображаться с точностью до десятых долей вольта.
Разрешение улучшается за счет уменьшения настройки диапазона цифрового мультиметра до тех пор, пока измерение находится в пределах установленного диапазона.
Диапазон и разрешение цифрового мультиметра взаимосвязаны и иногда указываются в спецификациях цифрового мультиметра.
Многие мультиметры предлагают функцию автоматического выбора диапазона, которая автоматически выбирает соответствующий диапазон для величины выполняемого измерения. Это обеспечивает как значимые показания, так и наилучшее разрешение измерения.
Если измерение выше установленного диапазона, мультиметр отобразит OL (перегрузка). Наиболее точное измерение достигается при настройке минимально возможного диапазона без перегрузки мультиметра.
| Диапазон и разрешение | |
| Диапазон | Разрешение |
| 300,0 мВ | 9 0105 0,1 мВ (0,0001 В)|
| 3,000 В | 1 мВ (0,001 В) |
| 30,00 В | 10 мВ (0,01 В) |
| 300,0 В | 100 мВ (0,1 В) |
| 1000 В | 1000 мВ (1 В) |
Подсчеты и цифры — это термины, опишите разрешение цифрового мультиметра.
