Свайный фундамент: устройство, установка и расчет

Свайный фундамент – один из самых быстровозводимых и доступных по стоимости типов опорных оснований. В зависимости от материала и сечения свай он может быть применён как в частном жилищном малоэтажном строительстве, так и при возведении высотных зданий или промышленных сооружений. В данной статье мы расскажем об основных характеристиках и разновидностях свайных фундаментов. Покажем пример расчёта площади сечения и количества свай. А также предоставим пошаговые инструкции по возведению свайного фундамента своими руками.

Краткое содержание статьи:

Назначение и разновидности свайных фундаментов

Свайные фундаменты применяются на грунтах, где невозможно использование других типов оснований:

  • болотистые, торфяники, подтопляемые;
  • зыбкие, пучинистые;
  • вечная мерзлота.

На мягких, но стабильных грунтах также допускается применение свайных фундаментов.

Однако осуществляется это исключительно из экономических соображений удешевления строительства.

Важно! Существуют некоторые ограничения на установку свай. К примеру, забивные или винтовые сваи не получится использовать на скальных грунтах или почвах, состоящих из крупнообломочных пород.

Область использования:

  • малоэтажное строительство – коттеджи, хозяйственные и технические объекты;
  • каркасные сооружения – ангары, навесы;
  • МАФы – беседки, крытые и открытые павильоны, детские игровые площадки;
  • сезонные или временные сооружения для проведения концертов;
  • опоры ограждений как сеточных, так и капитальных.

Отличие от столбчатых оснований и классификация

В отличии от столбчатого, свайный фундамент для дома имеет гораздо большую глубину залегания и может использоваться на зыбких грунтах. Наиболее распространенные типы свайных опор:

  1. Стойки – проходят насквозь слабый грунт, опираются на прочную породу.
    Выдерживают значительные нагрузки, практически не дают усадки.
  2. Висячие – удерживаются в грунте силой трения боковых поверхностей. Отличаются развитой, нередко, ребристой контактной поверхностью.

По конструкции и способу установки в частном строительстве различают сваи следующих типов:

  1. Забивные – железобетонные, деревянные, металлические.
  2. Винтовые – металлические.
  3. Буронабивные – монолитные железобетонные, заливаются в заранее обустроенную скважину.

Читайте также: Столбчатый фундамент

Самостоятельный расчет конструкции свайного фундамента

Расчёт свайного фундамента осуществляется в соответствии с нормативом СП 24.13330.2011 “Свайные фундаменты”. В упрощённом варианте для небольших сооружений расчёт будет выглядеть следующим образом.

Определяется суммарная нагрузка от всех строительных конструкций на фундамент (согласно СП 20.13330.2016 “Основания зданий и сооружений”).

В частности учитывается:

  1. Вес стен:
    • древесина – 450-650 кг/м3;
    • газо-, пенобетон – 400-900 кг/м3.
  1. Вес утепленного кровельного пирога с покрытием из:
    • асбоцементного шифера – 60-80 кг/м2;
    • мягкой черепицы, ондулина, рубероида – 30-55 кг/м2;
    • металлочерепицы, профнастила – 20-30 кг/м2.
  1. Эксплуатационные нагрузки на каждый этаж (мебель, жильцы) – не менее 100-150 кг/м2.
  2. Вес межэтажных перекрытий (включая цокольные и чердачные):
    • деревянные на балках – 70-150 кг/м
      2
      ;
    • из железобетонных пустотелых плит – 350 кг/м2;
  1. Снеговая и ветровая нагрузка берутся из справочника СП 131.13330.2012 “Строительная климатология” для каждого конкретного региона.

Далее, согласно рекомендациям СП 22.13330.2016 определяется несущая способность грунта на строительной площадке – его расчетное сопротивление. Высчитывается количество свай по площади их подошв. Так, у винтовой опоры площадь подошвы будет зависеть от диаметра лопасти:

Для примера

Пусть диаметр лопастей сваи – 250 мм, следовательно площадь подошвы составит 490 см2. Расчетное сопротивление для полутвердых суглинков и супесей – 5,5 кг/см2. Произведение, этих двух показателей даст несущую способность одной опоры – 1375 кг.

Принимаем суммарную нагрузку от сооружения (дом каркасно-щитовой типа) равную 30 т. Разделив её на несущую способность одной опоры, получим необходимое количество – (21,8) 22 шт. Учитывая, что следует использовать коэффициент запаса прочности 1,4, на практике придется установить 31 опору. Однако это слишком большое количество, поэтому рекомендуется взять сваи большего диаметра и повторить расчёт.

Существуют установленные стандарты диаметров свай и соответствующих им диаметров лопастей:

  • 89 мм – лопасть 250 мм;
  • 108 мм – лопасть 300 мм;
  • 133 мм – лопасть 350 мм.

Выбрав следующую по диаметру сваю и повторив расчёты, с учетом коэффициента запаса прочности получим 11 шт. Такое количество опор равномерно распределяется по схеме дома. Они устанавливаются под каждым из углов, в местах примыкания и пересечения стен. На прямых участках шаг установки должен быть в пределах 1,7-2,5 м.

Читайте также: Как построить недорогой, но надежный фундамент

Свайный фундамент своими руками

Технология установки свайного фундамента может значительно отличаться в зависимости от типа сваи, особенности грунта или возможности  применения строительной техники. Однако, подготовительные работы во всех случаях практически идентичны. Выполняется предварительная очистка территории строительной площадки. Привязка будущего сооружения к плану участка. Разметка мест установки свай.

Буронабивной фундамент

При помощи ручного, бензинового или автобура выбираются скважины под опоры. Диаметр скважин должен быть больше расчетного диаметра свай на 7-10 см. Для чего делается запас? Точно пробурить вертикальную скважину даже в мягком грунте довольно проблематично, тем более, с использованием ручного инструмента. В тоже время, опоры должны быть позиционированы строго вертикально. Запас в размерах скважины даст необходимый зазор для правильной установки обсадки.

В скважину спускается обсадная труба. Её положение контролируется в нескольких точках по окружности. Опора фиксируется в вертикальном положении. Для этого можно использовать обычные подпорки из досок или забить клинышки между внешними стенками обсадки и внутренними стенками скважины. Крепление должно быть максимально надежным, чтобы удержать сваю в вертикальном положении до окончания всех работ.

ВАЖНО! В качестве обсадной конструкции (стакана) могут пользоваться трубы: толстостенная пластиковая, асбестовая, шовная стальная. Также возможен вариант создания буронабивной сваи из армирующего каркаса с рубашкой из рубероида.

Внутри обсадной трубы устанавливается несколько прутов арматуры. Они не должны прикасаться к внутренним стенкам стакана (мин. зазор 50 мм). Если его диаметр позволяет, то арматура сваривается в каркас. За счет армирования свая сможет без разрушения сопротивляться знакопеременным нагрузкам, возникающим от морозного пучения грунта.

Бетон для заливки сваи подготавливается более пластичной консистенции, чем для ленточного или плитного фундамента. Пропорции цемента, песка и щебня должны быть 2:2:3  соответственно.  Если труба имеет небольшой внутренний диаметр, важно следить, чтобы в процессе формовки не образовались воздушные пробки. Следует выполнять периодическую трамбовку вручную либо электрическим погружным вибратором.

Повторно проверяется точность позиционирования сваи. Если опора расположена вертикально, осуществляется обратная засыпка зазора между внешней стенкой сваи и скважиной вынутым ранее грунтом.

Зазор заполняется послойно, не более чем по 20 см. Каждый слой тщательно трамбуется.

После созревания бетона до технологической прочности оголовки свай срезаются по одному горизонтальному уровню.

Винтовой фундамент

Регламент для устройства свайно-винтового фундамента напоминает вышеописанный для буронабивного:

  1. Под каждую сваю формируется лидер-лунка глубиной не более 15 см, шириной соответствующей диаметру лопасти. Как правило, вполне достаточно снять верхний слой дерна. При использовании механизированных средств вкручивания винтовых свай можно обойтись без лидер-лунки, что делает опору устойчивей.

ВАЖНО! Профессиональные строители не рекомендуют применять лидер-лунки, а при крайней необходимости не углублять их более 5 см. Это позволяет винтовой свае распределять нагрузку от сооружения как на плоскость лопасти, так и на свою боковую поверхность.

  1. Опора позиционируется на месте установки. Выравнивается и вкручивается в грунт. Процесс сопровождается постоянным контролем ее положения относительно вертикали.
  2. После вкручивания всех свай их оголовки корректируются или срезаются по единому уровню.
  3. Во внутреннюю полость заливается пескобетон. Если опора имеет достаточный диаметр, допускается использование наполнителей типа мелкого щебня.
  4. После твердения бетона к оголовкам привариваются широкие фланцевые пластины. Для них используют сталь толщиной не менее 10 мм.
  5. В зависимости от материала ростверка он крепится к фланцам при помощи шпилек или приваривается.

Фундамент из забивных опор

Забивной монтаж свайного фундамента рекомендуется выполнять с привлечением специальной строительной техники. В противном случае, можно не достичь несущих грунтов. Ручная проходка допускается только при возведении МАФов или других конструкций, не создающих значительного вертикального давления.

Технология забивки свай различается в зависимости от материала их изготовления:

Древесина. Применяются только элементы из плотных пород древесины диаметром не менее 20 см. Один конец бревна заостряется, на него крепится металлический конус – башмак. Он выполняет защитные функции и облегчает прохождение плотных слоев грунта. На противоположный конец надевается стальное кольцо, предотвращающее раскалывание бревна.

Металл. Используется профилированный прокат (двутавры, швеллера, рельсы) или трубы. Металлические опоры можно забивать на большую глубину, а при необходимости нарастить приваркой дополнительных сегментов.

Железобетон. Встречаются как круглые, так и прямоугольные железобетонные сваи, обычно заводского изготовления.

Устройство ростверка

В частном жилищном строительстве чаще используется свайный фундамент с ленточным ростверком, реже с плитным. В зависимости от степени заглубления ленточный ростверк делится на три типа:

Заглубленный (низкий) – его нижняя часть опускается ниже уровня грунта. Между сваями прокапывают траншеи, на дне которых устраивается песчано-гравийная подушка. Укладывается арматурный каркас, закрепляемый к оголовкам свай. Устанавливается опалубка, в которую формуется бетонный раствор.

Наземный – для него последовательность действий та же, что и при возведении заглубленного ростверка, но уровень утрамбованной песчаной подушки совпадает с дневной поверхностью грунта.

Висячий (высокий) полностью располагается на опорах, с грунтом не соприкасается. Как правило, сборный свайно-ростверковый фундамент выполняется из железобетонных балок заводского изготовления. Реже делается монолитным. Это связано с большим расходом материалов и времени на сборку опалубки.

Плитные ростверки применяются в многоэтажном строительстве. С их помощью выполняется обвязка свайных полей. Это опоры под всей площадью сооружения расположенные на одинаковом расстоянии друг от друга. Как и ленточные, плитные ростверки бывают сборными и монолитными.

Подводим итоги

Свайный фундамент имеет определенные технические ограничения. В доме невозможно обустроить подвал. А при возведении сооружения из штучных стройматериалов не обойтись без мощного ростверка. Кроме того, самостоятельная установка свай возможна только для небольших построек.

Тем не менее, устройство свайных фундаментов показывает и немало преимуществ на этапах нулевых циклов. Ведь их отличает доступная стоимость, быстрый монтаж, возможность проведения работ в зимнее время, строительства дома на грунтах со слабой несущей способностью.

Свайный фундамент в СПб и Лен обл | Фундамент на винтовых сваях

Наша компания «Глав-Сваи» занимается строительством и восстановлением фундаментов на винтовых сваях для загородных домов, бань, пирсов, причалов и любых конструкций, которым требуется прочная и долговечная основа. Мы работаем в Санкт-Петербурге и Ленинградской области в радиусе более 250 км.

Свайный фундамент пользуется большой популярностью, ведь у него масса преимуществ. Это не только доступная цена, обширное применение, но и возможность использования на разных типах почв. Перед началом работ важно тщательно рассчитать и учесть множество критериев, которые в дальнейшем могут иметь значение при строительстве.

Применяется при строительстве


Услуги и цены


Гарантия на выполненные работы 20 лет

Поднять легко и просто

от 5 900 ₽

от 4 900 ₽

На протяжении долгих лет, приобретая опыт в поднятие домов и замене — реконструкция для нас строителей не просто хобби, а постоянная профессия, приносящий ощутимый доход, требующей богатого опыта, наличия специального навыка, инструмента и целого ряда знаний в строительстве. Подробнее

Дача снова станет крепостью в кратчайшие сроки

от 76 900 ₽

от 65 300 ₽

Любой владелец частного дома, зачастую деревянного, рано или поздно может столкнуться с необходимостью замены старого фундамента. В первую очередь такая необходимость может возникнуть из-за разрушения старого основания и его непригодности для дальнейшего применения или эксплуатации. Подробнее

Быстро, профессионально и аккуратно. Опыт более 15 лет.

от 51 900 ₽

от 48 600 ₽

Этим вопросом задаются почти все обладатели недвижимости или желающие её приобрести. Дом во все времена был одним из наиболее важных и ценных приобретений, недаром у нас в ходу поговорка «Настоящий мужчина в своей жизни должен посадить дерево, построить дом и вырастить сына».Подробнее

Винтовые сваи зимой и летом

от 21 400 ₽

от 17 900 ₽

Свайный винтовой фундамент. Для загородного дома является не только простой опорой строения, но и залогом безопасности и уверенности в будущем, залогом благополучия и долговечности эксплуатации той части земли, за которой нужно будет ухаживать и облагораживать. Подробнее

Спецтехника и ямобуры всех видов в течение дня

от 2 150 ₽

от 1 150 ₽

Установка на винтовых сваях в Синявино занимает один день. Закручивание винтовых свай специализированной техникой предпочтительнее в ряде случаев: например, при количестве свай, превышающем 25 штук, при необходимости срочной установки или ограниченности срока. Подробнее

Надёжность качество и низкие цены на винтовые сваи

от 1000 ₽

от 850 ₽

Изготовление и производство винтовых свай — трудоёмкий процесс, требующий соблюдения необходимых стандартов качества. Технология изготовления винтовых свай для строительства разработана на базе научных исследований в области геодезии и получила широкое применение.Подробнее

О компании


Одним из наших преимуществ является наличие собственного завода по производству винтовых свай. Стоимость наших услуг по строительству свайного фундамента фиксирована и не зависит от поставщиков. Опытные инженеры, которые работают в штате более 12 лет, производят работы любой сложности и обеспечивают качество выполненных работы на высоком уровне. С примерами Вы можете ознакомиться в разделе видео. Мы можем выполнить работы под ключ или выполнить только доставку материалов к Вам на участок. Мы работаем с 2004 года и за это время провели более 800 работ по монтажу и ремонту различных конструкций. На наши работы мы предоставляем гарантию 10 лет.

Фотографии выполненных работ


Подъем

Строительство теплых домов

Перемещение

Реконструкция

Винтовые сваи

Замена

Свайный фундамент

Место проведения работ: КП Самсоновка, Тосненский р-н.

Список выполненных работ: демонтаж старого, замена ленточного на свайно-винтовой.

Используемые материалы:
Винтовые сваи: 23 шт. СВСН 108х2500 мм с оголовками ОВС 200х200
Металлопрокат: швеллер №14 – 12 пог. м; двутавровая балка №20 – 28 пог. м.

Срок проведения работ: 1 день.

Подготовка к строительству

Место проведения работ: СНТ Серебряный Ручей.

Список выполненных работ: монтаж свай, 20 шт.

Используемые материалы:
Винтовые сваи: 20 шт. СВСН 108х2500 мм с оголовками ОВС 200х200
Металлопрокат: швеллер №14 – 12 пог. м; двутавровая балка №20 – 28 пог. м.

Срок проведения работ: 1 день.

Перенос на сваи

Место проведения работ: Ваганово, Всеволожский р-н.

Список выполненных работ: перенос на сваи.

Используемые материалы:
Винтовые сваи: 18 шт. СВСН 108х2500 мм с оголовками ОВС 200х200
Металлопрокат: швеллер №14 – 12 пог. м; двутавровая балка №20 – 28 пог. м.

Срок проведения работ: 2 дня.

Варианты монтажа


Ручная установка

Механическая(мини экскаватор, ямобур)

Гидравлическая установка

Фундамент на винтовых сваях для каркасного дома


Для строительства частных домов по каркасной технологии сваи – это оптимальный выбор. Каркасник имеет небольшой вес, поэтому не требует бетонной основы и подготовки основания. Забивной или свайный фундамент для каркасника быстро строится, стоит недорого. Вот почему это один из самых популярных вариантов. Сваи выбирают, если на участок не может проехать тяжёлая техника, если сам участок мал для проведения крупномасштабных строительных работ. Работы с использованием винтовых свай проводятся быстро, без излишнего шума и ущерба для соседей. Технология проста: сваи вкручивают в утрамбованную почву ровно и точно, не допуская отклонений от вертикали. Делать это можно вручную.

Для дома из бруса

Брус лёгкий, для него не нужен излишняя основа. Можно сделать из винтовых свай. Свайно-винтовой быстро строится. Его можно устраивать на участках, имеющих уклон, или на проблемных участках – заболоченных, песчаных. Основа на сваях для строения из бруса стоит недорого. Его цена меньше на треть, если сравнивать с основанием из бетона или со столбчатыми сваями.

Для дома из бревна

Бревенчатые постройки весят много. Чтобы сруб из рубленого или оцилиндрованного бревна был надежным и долговечным, ему необходимо прочное основание. Чаще всего строят на монолитных, столбчатых и ленточных. В этом случае стоимость может достигать половины стоимости строительства здания.

Для указанных выше типов необходима ровная строительная площадка. Работы включают рытьё траншей, устройство опалубки, бетонирование. Чтобы строение было устойчивым, его основание должно уходить в землю ниже точки промерзания, а в Санкт-Петербурге и Ленинградской области на некоторых участках этот показатель приближается к двум метрам. После строительства сразу же переходить к возведению нельзя, ведь основание должно набрать прочность.

Если земля на участке влажная и склонная к пучинистости, лента или монолит проседает и деформируется, что приводит к разрушению.

Альтернативой является винтовой или забивной для дома из бревна. Он монтируется за день, может устанавливаться на любых участках – даже неровных и со сложным грунтом. Служит свайно-винтовой фундамент не меньше 80 лет.

Компания «Глав-Сваи» предлагает купить винтовые сваи. Мы также производим монтаж свайно-винтового фундамента под строительство дома в Санкт-Петербурге. Мы предлагаем привлекательные цены, качественные монтажные работы и предоставляем гарантию на установку свай.

Варианты обвязки:

  • брусом 150×150 мм, 150×200 мм, 200×200 мм, 250×250 мм;
  • швеллером п10 п12 п14 и п16 п18 п20 (п10×76 мм, п14×89 мм, п16×108 мм;
  • уголком 40×40 мм, 50×50 мм, 100×100 мм;
  • профтрубой 20×40 мм, 30×60 мм;
  • двутавровой балкой 10б1 ГОСТ, 18б1 ГОСТ, 20б1 ГОСТ, 25б1 ГОСТ, 25б2 ГОСТ.
Утепление

Свайный фундамент не требует утепления, но при сооружении ростверка желательно о нём позаботиться, к примеру, использовать фасадный сайдинг. Но желателен специальный экран, который накроет пространство под постройкой. В качестве изоляционных материалов дополнительно рекомендуется уложить полистирольные плиты и иные утеплители.

Прайс-лист

3х3 3х4 3х5 6х6 6х8 8х8 9х9 9х10 10х10 12х12

Свайный фундамент 3х3 от 17960 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
1082000417960
1082500419160
1083000420360
1083500421160
1084000422360

Свайный фундамент 3х4 от 21940 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
1082000621940
1082500623740
1083000625540
1083500626740
1084000628540

Свайный фундамент 3х5 от 22940 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
1082000622940
1082500624740
1083000626540
1083500627740
1084000629540

Свайный фундамент 6х6 от 31320 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
1082000931320
1082500930510
1083000937620
1083500940320
1084000943920

Свайный фундамент 6х8 от 41760 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
10820001241760
10825001240680
10830001250160
10835001253760
10840001258760

Свайный фундамент 8х8 от 55680 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
10820001655680
10825001654240
10830001662080
10835001666880
10840001678080

Свайный фундамент 9х9 от 56680 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
10820001656680
10825001655240
10830001663080
10835001667880
10840001677080

Свайный фундамент 9х10 от 69600 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
10820002069600
10825002067800
10830002083600
10835002089600
10840002097600

Свайный фундамент 10х10 от 87000 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
10820002587000
10825002584750
108300025104500
108350025114500
108400025122000

Свайный фундамент 12х12 от 88000 р.

Диаметр сваиДлина сваи, ммКол-воСтоимость, р.
10820002588000
10825002585750
108300025105500
108350025115500
108400025123000
Достоинства и недостатки свайного основания

Считается универсальным вариантом для различных типов почв, не всегда может использоваться в строительстве. У него есть как достоинства, так и недостатки. Но преимуществ у данного основания на порядок больше, чем минусов.

К достоинствам можно отнести следующее:

  • доступная стоимость для возведения частных строений и хозяйственных построек, особенно если сравнивать с плитной основой, за счёт низкой себестоимости конечная цена строительство дома может снизиться до 20-30%;
  • возможность обустройства свайного фундамента в том месте, где невозможно использовать классическое решение вследствие большой глубины промерзания либо наличия пучинистого грунта;
  • требуется выполнение минимального количества земляных работ, особенно если сравнивать с ленточными или плитно-монолитными аналогами;
  • для обеспечения работ нужно минимум рабочих;
  • высокая скорость выполнения работ;

К минусам можно отнести:

  • сложности произведения расчётов при проектировании;
  • основание из свай можно использовать лишь для зданий небольшого веса;
  • отсутствие возможность строительства подвала, а также требование утепления пола.

НаименованиеЦена

Монтаж винтовых свай 108 мм под ключ 2.5 м: 1 150 р.

Монтаж винтовых свай 89 мм под ключ 2.5 м: 1 090 р.

Монтаж винтовых свай 76 мм под ключ 2.5 м: 1 030 р.

Монтаж винтовых свай 59 мм под ключ 2.5 м: 1 010 р.

Монтаж винтовых свай 133 мм под ключ 2.5 м: 2 130 р.

Монтаж винтовых свай 156 мм под ключ 2.5 м: 2 210 р.

Монтаж винтовых свай 213 мм под ключ 2.5 м: 2 460 р.

Виды свай

Свайный фундамент в зависимости от предназначения может различаться не только по габаритам, частоте расположения свай, но и глубине их залегания. Также их можно разделить по следующим параметрам:

  • по материалам изготовления. В большинстве случаев они производятся из металла и бетона, но также могут быть выполнены и из дерева. Наиболее оптимальным решением является сочетание в одном изделие нескольких материалов, что даёт возможность получить сразу несколько свойств, к примеру, длительный срок эксплуатации, надёжность и прочность.
  • По методу погружения. Сваи могут быть винтовыми, забивными и буронабивными.
  • По несущим нагрузкам. Выделяют сваи-стойки и сваи, висящие в почве.
  • Указанные параметры напрямую влияют на стоимость.
Этапы работ

1

Вы звоните или
оставляете заявку

2

Мы проводим
бесплатную консультацию
по телефону

3

Бесплатный выезд
нашего инженера
на объект

4

Бесплатный расчет
сметы, составление
план-схемы

6

Выполнение
работ на объекте

7

Поступление
материалов на объект

5

Получение отзыва
заказчика

Фундамент на винтовых сваях

Главным преимуществом является отсутствие необходимости проведения подготовительных работ по выемке грунта, обязательным работам по монтажу дренажа, а также необходимости привлечения спецтехники. Единственной подготовительной мерой, перед непосредственным выбором длины винтовой сваи, является исследование грунта. Так называемое контрольное бурение. Прочитать о котором вы можете в соответствующем разделе нашего сайта. Непосредственно сам монтаж винтовых свай может производиться бригадой из 3-5 человек (возможны разные варианты, в зависимости от объёма работ). В некоторых случаях приходится прибегать к использованию спецтехники и закручивать винтовые сваи автоматически – когда длина свай превышает 3 метра, но есть необходимость монтажа именно цельной конструкции, без наваривания дополнительных надставок на винтовые сваи . Впрочем, машина, закручивающая винтовые сваи по размерам не больше грузовика и с натяжкой попадает под термит спецтехника.

Вопросы наших клиентов

Подойдут ли сваи для монтажа в глинистом грунте? Как они поведут себя в мороз?

Сваи прекрасно подходят для неустойчивых грунтов, к которым относятся глинистые и пучинистые почвы. Но следует учитывать, что они насыщены влагой. Поэтому, чтобы свайный фундамент прослужил длительное время, будет нужно подвергнуть сваи тщательной антикоррозийной обработке.

Для обеспечения надёжности и прочности в таких почвах винтовые сваи монтируются с промежутком не более 2 метров и завинчиваются в твёрдые породы на глубину ниже уровня промерзания. Чтобы на сваю не действовало морозное пучение, стержень заливается бетоном, а сверху монтируется крепкий ростверк. В дополнение фундаментное пространство утепляется.

Заливка свай бетоном входит в цену?

Да! Наши цены под ключ включают:

  • сваи с оголовками;
  • услуги ввинчивания свай;
  • обрезку по уровню;
  • заполнение свай бетонным раствором;
  • приваривание оголовков.

Стоимость доставки считается отдельно, ведь она определяется удалённостью объекта.

Можно ли на винтовых сваях возвести кирпичный дом или строение из блоков?

Да, возможно. Однако здесь нужно тщательно всё рассчитать и учесть вес будущей постройки. К тому же сваи должны будут располагаться на расстоянии не более 1,5 метров. Сваи должны иметь диаметр более 133 мм. Для обеспечения более высокой несущей способности сваи следует соединить металлической балкой. Возможно, потребуется сооружение железобетонного ростверка или монолитной плиты.

Когда можно начать возводить постройку после монтажа?

Особенность свайно-винтового фундамента в том, что он не требует выделения времени на усадку или иные процессы перед началом основного строительства. После завершения работ по установке свай и ростверка можно сразу начинать монтирование перекрытий. Благодаря этому значительно сокращаются сроки строительных работ.

Какие сроки монтажа свайно-винтового основания?

В стандартном случае на установку винтовых свай потребуется от 1 до 2 дней. Однако необходимо учитывать, что на сроки могут повлиять тип грунта, площадь постройки, его вес и иные конструктивные особенности. Для примера, чем больше вес здания, тем больше нужно будет свай, чтобы равномерно распределить нагрузку. Даже учитывая это, сваи остаются наиболее привлекательным решением. Если сравнивать с иными типами оснований, то смонтировать его будет на порядок дешевле, проще и быстрее.

Хотелось бы произвести пробное бурение перед заказом самого фундамента, возможно ли это?

Возможно, наша компания оказывает услуги пробного бурения. Для этого Вам надо оформить заявку на пробное бурение, после чего наши специалисты в оговоренное время выедут на объект для проведения работ. Выполнив пробное бурение и необходимые геологические исследования, мы озвучим точную стоимость работ, а также предоставим информацию по особенностям грунта на Вашем участке. Естественно, что нам также потребуется проект будущего строения, ведь от него будет зависеть, сколько свай и объёма работ потребуется.

Предоставляется ли гарантия?

При заказе свайно-винтового фундамента «под ключ» наша компания дает 10-летнюю гарантию. Мы гарантируем качество и долговечность основания. Наши специалисты отличаются большим опытом и профессионализмом, что позволяет возводить надежные фундаменты на любых типах грунтов, в том числе на неровных поверхностях. Все работы выполняются в соответствии с действующими нормативными требованиями. Строительство можно вести в любое время года, ему не страшна усадка. Он верой и правдой прослужит больше века и даже больше.

Как проверяется состояние грунта?

Для обеспечения надёжности, сваи завинчиваются в глубокие слои почвы. Делается это вручную или с применением специального оборудования. Для правильного подбора свай необходимо учесть множество критериев грунта, включая структуру, состояние, глубину промерзания, уровень залегания вод и иные параметры. С этой целью первоначально выполняется пробное бурение для изучения состояния грунта. Такое исследование позволяет получить точные данные по типу почв, расположению грунтовых вод и глубины промерзания.

Можете ли Вы ли перенести дом на сваи со старого основания?

Наша компания предоставляет услуги подъёма и переноса со старых фундаментов на новый свайно-винтовой. Такое решение является необходимым во многих случаях: образование трещин, появление проседания, перекосов и иных дефектов. Работа это сложная и требует тщательного подхода, поэтому доверять её нужно только профессионалам.

На участке имеются перепады высоты, станут ли они проблемой для сооружения фундамента?

Нет. Как раз наоборот, именно свайный фундамент рекомендуется ставить в случае сложного рельефа местности и перепада высот. При наличии таких нюансов в отличие от других типов, свайное основание позволяет значительно снизить сроки работ и финансовые затраты.

Срок службы винтовых свай?

Более 100 лет при соблюдении технологии строительства.

Наши возможности

Более 15 000 тыс. объектов выполнено с 2004 года
Сравнение фундамента

Если сравнивать свайно-винтовой фундамент с железобетонным аналогом, то можно выделить несколько важнейших достоинств. В их числе:

  • высокая скорость создания надёжной конструкции, не требующей привлечения спецтехники для земляных работ, а также времени для застывания раствора;
  • демократичная цена, которая ощутимо ниже стоимости создания монолитного или же ленточного фундамента;
  • универсальность, обусловленная тем, что свайные основания можно формировать практически на любых грунтах, а также на трудных рельефах и склонах.

Помимо того, отметим, что свайный фундамент имеет проветриваемый цоколь, благодаря чему вероятность гниения пола практически исключается, а монтаж и подвод инженерных коммуникаций существенно упрощается. Следует также понимать, что технология позволяет проводить работы вблизи с различными объектами. Дополнительного пространства для размещения тяжёлой техники не требуется, поскольку есть возможность ручной установки.

Видео наших работ и отзывы

Какой свайный фундамент для бани выбрать: винтовой или более надежный?

Баня является отдельным строением и на ее фундаменты распространяются все требования, как для дома или иного строения или сооружения.

Существуют несколько типов фундаментов, распространенных для строительства бани. К ним относятся:

  • столбчатые, отдельные столбы из различных материалов по углам и другим опорным точкам бани.
  • ленточные, лента из различных материалов по периметру стен бани.
  • плита, под всей площадью бани заливается монолитная плита.
  • свайные (разновидность столбчатых), отдельные сваи связаны ростверком по периметру стен бани.

В данном материале более подробно остановимся на свайных фундаментах.

Свайный фундамент для бани: плюсы и минусы

Что такое собственно свая? Это столб погружаемый в грунт, служащий для опоры здания или сооружения.

Как правило, свайные фундаменты для бани применяются на слабых и водонасыщенных грунтах, а также насыпных грунтах, которые не могут служить надежным основанием для иных типов фундаментов.

К преимуществам таких фундаментов можно отнести следующее:

  1. независимость от грунтов залегающих в основании фундамента;
  2. удешевление стоимости, при условии, если изначально вы планировали классический ленточный фундамент на глубину промерзания;
  3. скорость возведения фундамента.

Недостатки:

  1. сложность при выполнении работ;
  2. удорожание, если изначально планировался малозаглубленный фундамент.

Виды свайных фундаментов

  • забивные, отдельные железобетонные, деревянные или металлические сваи, забиваются грунт с помощью гидромолота или иным способом.
  • буронабивные, в скважины пробуренные в грунте, заливается бетон.
  • винтовые, металлическая труба с винтовым окончанием, погружается в грунт по способу шурупа (завинчивается).

Винтовой наконечник для сваи

Выбор свайного фундамента для бани

Баня, как правило, является небольшим зданием. Исходя из этого и следует выбирать вид фундамента.

Забивные свайные фундаменты требуют сложного сваебойного оборудования. После забивки железобетонных свай, необходимо срубать оголовки. Очевидно, что для бани данные фундаменты малоприменимы.

Остаются винтовые и буронабивные сваи. Рассмотрим более подробно каждый из видов.

Буронабивные сваи

Буронабивные сваи можно применять практически ко всем малоэтажным зданиям, в том числе и к баням. Единственно сложный технологический процесс при этом собственно бурение.

Полезное видео

В данном ролике автор рассказывает про фундаменты одноэтажных домов, но все сказанное можно применить к баням:

Несущая способность в буронабивной свае образуется от работы в двух плоскостях. Собственно от опорной поверхности на нижележащий грунт и от сцепления боковой поверхности сваи с грунтом, соприкасающимся со всей поверхностью сваи. Несущая способность распределяется примерно как 50-75 % на опорную поверхность, 50-25 % на боковую поверхность.

Благодаря этой особенности, буронабивные сваи могут и не опираться на прочные несущие слои основания, если они расположены слишком глубоко, а выполнять свои функции в качестве фундамента только за счет несущей способности боковой поверхности. Это так называемые «висячие сваи». Поэтому не рекомендуется при устройстве буронабивных фундаментов выполнять, какие-либо опалубки для самой сваи.

Устройство опалубки из металлических труб, асбоцементных труб, пластиковых труб, бывших в употреблении иных труб и конструкций коробчатого сечения возможно, но при этом стоимость фундамента возрастает примерно в два раза, так как требуется опалубка и дополнительные сваи для сохранения несущей способности. Бетон заливается непосредственно в скважины пробуренные в земле.

Учитывая ,что общая нагрузка от здания бани собственно невелика, никаких расчетов при устройстве буронабивных свай выполнять не требуется. Достаточно лишь воспользоваться несложной методикой:

  • скважины необходимо выполнять диаметром 200 — 300 мм.(можно 400 мм.) на глубину 2 — 2,5 метра. В случае если бурение невозможно на такую глубину(бур не идет), значит уже достигнуто плотное основание грунта и можно остановится на достигнутой глубине.
  • сваи располагаются по углам здания бани, под несущими наружными и внутренними стенами.
  • расстояние между сваями необходимо брать не более 3 метров (для здания 6х4, с одной внутренней несущей стеной — 9 свай).

При невозможности выполнить скважину диаметром 200 — 300 мм возможно бурение скважин диаметром 100 мм, заменяя одну «большую» скважину двумя-тремя «малыми» скважинами, располагая их рядом или треугольником на расстоянии 300 — 400 мм друг от друга.

Важно: в этом случае «малые» скважины должны быть закончены общим оголовком из бетона, который их объединит.

Ростверк

Ростверк — бетонный фундамент объединяющий сваи по верху. Выполняется по осям здания. Сечение ростверка принимается по ширине, в зависимости от того, какой материал применяется для стен(не менее толщины стены), по высоте не менее 300 мм.

Винтовые сваи

Винтовые сваи возможно применять для всех видов небольших построек. Несущая способность зависит от опирания винтовой части на плотный слой грунта.

Достоинства:

  • не нарушается поверхностный слой
  • быстрое возведение фундаментов
  • более дешевая конструкция (теоретически).

Берется свая — металлическая труба с лопастями(винтом) и закручивается в грунт. По верхам труб выполняется несущая металлическая рама (ростверк), на нее опирается само здание. Баня получается «парящая» в воздухе. Шаг свай 2,5 — 3 метра, расположение по углам здания и под несущими стенами. Для бани — рекомендуемый диаметр сваи не менее 108 мм.

Стоит учесть! Технология довольно проста на вид, но на самом деле фундамент в бане на сваях несет в себе массу нюансов.

  1. Свая должна быть ввинчена в грунт не менее чем на 1,6 метра до плотного несущего слоя грунта, это обязательно. Какая получится конечная длина неизвестно, если не знать геологию грунтов на участке строительства.
  2. Недолговечно. При ввинчивании обязательно возникнут потертости, что приводит к коррозии металла, особенно в обводненных грунтах.
  3. Высокая степень контроля. Строгая вертикальность и горизонтальная отметка всех оголовков. Возникают дополнительные работы по отрезке или наварке свай.
  4. Дополнительные работы по утеплению канализации и водопровода. Здание бани находится над землей.
  5. Добросовестные производители, рекомендуют заполнять сваи бетоном с армированием.
  6. При производстве работ в зимнее время необходимо делать предварительные скважины на глубину промороженного грунта.

Свайный фундамент под баню: шаг за шагом (буронабивной)

  1. Выравниваем площадку под строительство и выносим на местность оси здания. Размечаем места бурения скважин, по выбранному количеству свай в зависимости от размера здания . Верх устья скважин должен соответствовать отметке предполагаемого уровня земли вокруг бани.
  2. Бурим скважины при помощи ямобура на глубину 2 метра. Закрываем устья скважин крышками из подручного материала, для исключения осыпания земли.
  3. Вставляем в скважины каркасы прямоугольной(4 стержня) или треугольной(3 стержня) формы из четырех или трех стержней. Арматура для каркасов А III длиной 2,5 метра, диаметром от 12 мм.
  4. Заливаем скважины бетоном класса В15(марка 200). Если бетон изготавливается на месте, то необходимо на 1 м3 бетона:
    — цемент М400 — 300 кг.
    — щебень фракции 10-25 мм. — 1 тонна
    — песок — 800 кг.
    — вода — 250 литров.
  5. В местах устройства ростверка выполняем подготовку из керамзита или шлака толщиной 100 мм., для предотвращения перелома в осенне-весенний период, при замерзании-оттаивании грунта.
  6. Устанавливаем опалубку из деревянных или металлических щитов для ростверка( высота не менее 300 мм.), ширина соответствует диаметру скважин. При необходимости ширину можно увеличить, в зависимости от материала стен. Выносим на опалубке отметки уровня заливки бетона.
  7. Армируем ростверк аналогично армированию свай (каркасы прямоугольные 4 стержня). Армирующие каркасы запускаем на сваи и связываем с арматурой свай вязальной проволокой.
  8. Выпуски арматуры из свай загибаем и связываем с арматурой ростверка.
  9. Заливаем бетоном и вибрируем бетон. Укрываем верх от попадания солнечных лучей, любым укрывочным материалом. Три дня, дважды в день поливаем ростверк водой.
  10. Через три дня снимаем опалубку. Выполняем обмазочную гидроизоляцию битумной мастикой за два раза. Толщина гидроизоляции 2 мм.

Фундамент готов.

Совет: Желательно до устройства ростверка проложить выпуска для водоснабжения и водоотведения.

Далее по желанию делаем черновой бетонный пол.

  1. Во внутреннем пространстве ростверка, непосредственно под зданием, выравниваем земляное основание, выполняем подготовку из шлака или керамзита, укладываем слой из геотекстиля или рулонного кровельного материала.
  2. Затем укладываем слой утеплителя из экстрола или пеноплекса толщиной 100 мм.
  3. Снова укладываем слой геотекстиля или рулонного кровельного материала.
  4. Засыпаем полученный «пирог» грунтом ниже на 15 см. высоты ростверка.
  5. Выполняем щебеночную подготовку толщиной 5-7 см.
  6. Уплотняем, армируем сеткой с ячейкой 200х200 мм. из арматуры АI диаметром 4-5 мм.
  7. Заливаем бетоном с вибрированием до отметки верха ростверка.
  8. Ухаживаем за бетоном аналогично как по ростверку, т.е. укрываем и поливаем водой. Через три дня фундамент с бетонной подготовкой для устройства любого пола готов.

Ростверк с наружной стороны также утепляем экстролом с помощью фасадных дюбелей. Обшиваем асбоцементным листом и выполняем фасадную штукатурку.

При устройстве фундаментов в зимнее время необходимо использовать бетон В22,5(марка 300). При уходе за бетоном ростверка и бетонной подготовке пола, бетон необходимо утеплять. Засыпать опилками, шлаком, или слоем любого утеплителя.

  • цемент М400 — 380 кг.
  • щебень фракции 10-25 мм. — 1 тонна
  • песок — 700 кг.
  • вода — 250 литров.

Общий расход бетона на фундаменты и подготовки под полы для бани 6х4 с одной внутренней несущей стеной: около 10 м3 бетона.

Винтовой фундамент для бани: шаг за шагом

  1. Подсчитывается количество необходимых свай и их длину. Для бани 6х4 метра с одной внутренней несущей стеной — 9 штук. При ровном участке и необходимом заглублении не менее 1,6 метра, длина сваи 2 метра. Рама металлическая по верху труб из швеллера 200 мм. — 28 метров.
  2. Выносим на местность оси здания, и точки ввинчивания свай.
  3. Тщательно контролируя вертикальность ввинчиваем сваю в грунт до ее полной остановке и невозможности вращения. Повторяем операцию для каждой последующей .
  4. После завинчивания всех свай выносим горизонтальную отметку основания здания. После этого производим обрезку или дополнительную наварку при необходимости.
  5. Заполняем сваи бетоном В 15(марка 200) с армированием стержнями арматуры А I диаметром 5-8 мм. При заполнении, производим тщательное вибрирование бетона.
  6. Выполняем устройство рамы по верхам свай, в качестве основания дома.
  7. Производим антикоррозионную обработку всех металлических деталей.

Бетонные полы в банях на свайном фундаменте

  1. Для устройства бетонного пола в бане на свайном фундаменте используем несъемную опалубку. Формируем металлический короб по выполненной раме из листового металла 3 мм. в необходимых размерах в осях здания, с высотой борта 18 см.
  2. Обмазываем полученный короб битумной мастикой.
  3. Укладываем экстрол, толщиной 100 мм.
  4. Заливаем бетон В 15(марка 200) толщиной 80 мм. с армированием сеткой 200х200 мм из арматуры АI диаметром 4-5 мм.

Фундамент для бани на винтовых сваях с основанием для устройства пола готов.

Видео

В ролике ниже показывается, как делается бетонный пол для дома на винтовых сваях. Там, конечно, все с размахом, для бани так много не надо, но принципы из ролика полезно знать и применить:

Во всех случаях желательно устройство деревянного пола по бетонному основанию. Чаще всего используют деревянный пол из лиственницы. В помещении парной доски укладываются плотно друг к другу, в помещении моечной с расстоянием 5 мм. друг от друга, для лучшего слива воды. Еще одним вариантом может быть наклейка на бетонное основание клеевого пробкового покрытия. В этом случае, за счет пробки, пол будет всегда теплым.

Советуем все тщательно просчитать, выбирая винтовой фундамент для бани, так как в итоге может выйти дороже, чем залить плитный, который вообще-то считается самым дорогим. Если соберетесь делать свайный фундамент, то взвесьте, нужно ли делать ниже глубины промерзания или достаточно мелкозаглубленного (столбчатого). Желаем успехов!

***

Свайные фундаменты: авторский надзор – Институт стоимостного инжиниринга и контроля качества строительства

Напомним, что по способу заглубления в грунт сваи бывают: забивные; вдавливаемые; сваи, погружаемые вибропогружателем; буронабивные; винтовые.

Авторский надзор за выполнением свайных фундаментов сооружения необходимо начинать еще до массового выполнения свай. Именно до массовой забивки свай необходимо выполнить испытания свай.

Испытания свай проводят в соответствии с ГОСТ 5686 – 2012 “Испытания грунтов сваями”. Цель испытаний: определить несущую способность свай и сравнить ее с заложенной в проектной документации. Испытания свай бывают динамические и статические. Вид испытаний свай зависит от вида свай и характеристик грунтов. Для забивных свай проводят динамические и статические испытания, вдавливаемые и буронабивные сваи испытывают только статической нагрузкой.

Динамические испытания – это добивка испытуемых свай последовательными залогами из 5 и 3 ударов.

Статические испытания – имитация работы объекта под нагрузкой, которая будет прилагаться в будущем.

При статических испытаниях получают более достоверный результат по определению  несущей способности свай. Однако обходятся они довольно-таки дорого. Также недостатком этих испытаний  считается  то, что они занимают много времени, от начала проведения работ до получения конкретного результата обычно проходит не менее недели.

Плюсы динамических испытаний – дешевизна (используется то же оборудование, что и при забивке свай)  и небольшие временные затраты. Но по точности результат уступает полученному при статических испытаниях.

Исходя из вышеизложенного,  проведение и результаты статических испытаний свай мы можем проконтролировать только по предъявленным документам (представители авторского надзора не сидят круглые сутки на стройке). А вот на динамических испытаниях свай рекомендую присутствовать обязательно.

Приехав на строительство сооружения перед проведением  испытаний свай сначала необходимо проверить соответствие используемых марок свай проектным (по прочности бетона, по водопроницаемости, по химической защите в агрессивной среде), затем визуально оценить качество свай, поставляемых на строительную площадку. Сваи не должны иметь сколов и других дефектов.

Сваи, предназначенные для испытаний динамической нагрузкой, после ее погружения не должна иметь трещин с раскрытием более 0,2 мм, а также сколов в голове сваи, уменьшающих поперечное сечение сваи более чем на 15 %.

Если свая, предназначенная для испытания статической вдавливающей нагрузкой, имеет  сколы оголовка глубиной более 2 см, то эта свая должна быть обрублена на участке разрушения, а торцовая поверхность обрубленного ствола сваи должна быть выровнена с образованием плоскости, имеющей отклонения не более 1/100 от проектного положения.

При устройстве свайных фундаментов на буронабивных сваях проверить соблюдение требований о нормируемом времени перерыва между окончанием бурения и началом бетонирования скважины, в зависимости от реальных грунтовых условий. Также надо не забыть, что статические испытания буронабивных свай можно проводить только после набора бетоном сваи 75% прочности.

Еще один важный момент. В журнале сваебойных работ посмотрите, когда были забиты испытуемые сваи. Потому что динамические испытания нельзя проводить, не дав сваям “отдых”. В соответствии с пунктом 7.2.3 ГОСТ 5686 – 2012 отдых свай после забивки в песчаные грунты (кроме водонасыщенных мелких и пылеватых) должен составить не менее 3-х суток, после забивки в глинистые и разнородные  грунты  не менее 6-ти суток. Для водонасыщенных мелких и пылеватых, а также глинистых грунтов мягко- и текучепластичной консистенции устанавливается более длительный отдых.

Отдых для свай необходим для восстановления в грунте структурных связей. Проведя испытания с неотдохнувшими сваями, вы получите неверную картину несущей способности свай. Сопротивление глинистых грунтов из-за их ударного разжижения уменьшается, в результате наблюдается увеличение отказов свай. В песчаных грунтах мы наблюдаем совсем другую картину, под острием свай возникает  переуплотнение грунта.

Вообще,  для глин лучше проводить статические испытания, но строители, не очень любят их проводить.

В моей практике был случай, когда меня вызвали на испытания свай слишком рано. Приехав на площадку, я увидела кроме забитых для испытания свай, еще одну, которая  просто валялась в стороне, потому что была треснута поперек. Поинтересовавшись, что произошло со сваей, получила ответ: ”Разбилась, когда вчера забивали”. “Вы, что только вчера производили забивку испытуемых свай? ”. Прораб оттесняет плечом рабочего: “Он оговорился, это было, неделю назад”. Сваебойный журнал на испытуемые сваи оказался утерян, проверить слова прораба не представилось возможным. Все прояснилось, когда сваи испытание не прошли, потому что их отказ превышал проектный. После моих слов, о том, что все плохо, ребята, придется корректировать рабочую документацию и закладывать для фундаментов более длинные сваи, последовали долгие стенания прораба, о том, что у него нет сваебойного оборудования на такие длинные сваи и сетования о том, что другого оборудования ему не дадут. В итоге он признался, что сваи не отдыхали, так как строители спешили. Поспешили они, конечно, зря, так как мой следующий приезд произошел, только через две недели. Сваи ”отдохнули” с избытком, повторные испытания  свай прошли успешно, но строители потеряли неделю.

Итак, во время проведения испытаний мы должны установить расчетные параметры свай. Отказ должен быть равен или быть менее проектного. Глубина погружения свай тоже не должна сильно отличаться от проектной.  Сваи длиной до 10 м, недопогруженные более чем на 15 % проектной глубины, и сваи большей длины, недопогруженные более чем на 10 % проектной глубины, но давшие отказ равный или менее расчетного, должны быть подвергнуты обследованию для выяснения причин, затрудняющих погружение.

В процессе испытания ведут журнал, форма которого приведена в приложении Д ГОСТ 5686 – 2012.

При  применении буронабивных свай оценивают прочность бетона стволов свай методом отбора образцов бетона при укладке бетонной смеси в скважину.

Следующий визит на  стройку надо запланировать после  забивки всех свай, чтобы проверить наличие исполнительной схемы на свайное поле с указанием расположения свай, их отклонений в плане, по глубине и по вертикали, убедиться в достоверности составляемой исполнительной документации по свайному полю, а также допустимость отклонений от проектных параметров.

Обязательно проверьте, как срублены головы свай. Головы свай должны быть срублены на одной заданной в проекте отметке, так как по ним укладывается нижняя арматурная сетка и, таким образом, от отметок голов свай после срубки зависит требуемое по расчету положение нижней рабочей арматуры ростверка.

После этого можно приступать к выполнению ростверка. При проведении авторского надзора потребуйте исполнительную схему на ростверк. Обратите внимание на габариты выполненных ростверков и высотные отметки их элементов (верха, подошвы, ступеней, дна стакана, если последний предусмотрен, и т.п.), которые должны соответствовать проектным. Проверьте марку бетона ростверка (проведение авторского надзора при производстве монолитных конструкций рассмотрено в ранее опубликованной статье). Все сваи, предусмотренные проектом или назначенные дополнительно сваи-дубли, должны входить в тело ростверка.

Если отклонения свай в плане превысили допустимые, были забиты дублирующие сваи и т.п., то вслед за этим тянется и изменение габаритов ростверка. Посмотрите, есть ли у строителей согласование авторов проекта на изменение свайного поля и изменение ростверков.

Автор: Виктория Зенина, главный конструктор ООО «ВПК», г. Воронеж

Винтовые сваи – монтаж в СПб и Ленинградской области

Фундамент на винтовых сваях – это наиважнейший элемент любой постройки. Именно на него ложится бремя тяжести всего здания.

Климатические условия Ленинградской области, а также болотистая почва и повсеместно расположенный неустойчивый грунт негативно влияют на некоторые типы бетонных фундаментов, неравномерно их разрушая, приводя к осадке и трещинам в зданиях. При соблюдении технологии монтаж винтовых свай представляют собой отличную альтернативу прочим видам фундамента, винтовые сваи монтируются во все виды грунта, кроме скального, не подвергаются сезонному пучению грунта, что ведёт к длительному сроку эксплуатации и высокой надёжности фундамента.

Именно поэтому всё большую популярность в малоэтажном домостроении завоёвывает свайно-винтовой фундамент.

Компания ЛенСвая предлагает высококачественные винтовые сваи собственного производства а также монтаж свайно-винтового фундамента в СПб и Ленинградской области. Наши специалисты накопили большой опыт монтажа винтового фундамента для различных объектов: заборов различных типов, беседок, причалов, пристроек, бань, гаражей и домов из различных материалов.

Инженеры нашей компании произведут расчёт свайного поля под объект строительства, подберут винтовые сваи в соответствии с нагрузкой будущей постройки, а также в зависимости от характеристик грунта, на котором планируется возведение фундамента.

По желанию заказчика наши специалисты произведут обвязку свайно-винтового фундамента, что придаст всей конструкции прочности и позволит равномерно распределить нагрузку от объекта на весь фундамент.

Обращайтесь в компанию ЛенСвая, и мы заложим прочную основу для Вашей постройки!

Мы предлагаем купить винтовые сваи для фундамента в СПб. Такие сваи представляют собой стальной ствол с лопастями, которые позволяют заглублять сваю завинчивая её в грунт.

Если сравнивать различные типы фундаментов, закономерно можно прийти к выводу о том, что фундамент на винтовых сваях – самый рациональный выбор, который имеет ряд неоспоримых преимуществ. Сейчас винтовые сваи купить в СПб предлагает множество фирм. Обратившись к нам вы получите высококачественные винтовые сваи от производителя и их квалифицированный монтаж.

  1. Такой фундамент в разы дешевле всех существующих видов фундамента. Примечательно, что винтовые сваи всё чаще используются в загородном строительстве благодаря малой стоимости материалов и монтажа.
  2. Свайно-винтовой фундамент имеет высокую несущую способность по сравнению с столбчатым и буронабивным фундаментами. Лопасть сваи в данном случае несёт большую часть нагрузки во всех плоскостях, т.к. имеет диаметр в 2-3 раза больше ствола сваи.
  3. При монтаже свайно-винтового фундамента сваи завинчивают в любые типы грунта на глубину ниже промерзания, причём, винтовым сваям не страшны экстремальные изменения погодных условий и сезонное пучение глинистого грунта.
  4. Монтаж винтовых свай производится с высокой скоростью, от 1 рабочего дня в зависимости от сложности рельефа, типа грунта и архитектуры будущего объекта.
  5. Винтовые сваи устанавливаются в любое время года и при любой погоде.
  6. Монтаж винтовых свай в СПб не требует земляных работ и может быть произведён на ограниченном пространстве.
  7. Сразу по окончании обвязки свайно-винтового фундамента можно приступать к строительству объекта.
  8. Высокая степень надёжности свайно-винтового фундамента.



Бригады монтажников компании ЛенСвая работают с соблюдением всех технологий монтажа винтовых свай как ручным способом, так и с помощью спецтехники. Время монтажа свайно-винтового фундамента зависит от площади возводимого объекта и составляет от одного рабочего дня.

  • СНиП 12-03-2001, СНиП 12-04-2002 Безопасность труда в строительстве. Общие требования и строительное производство.
  • СанПиН 2.2.31384-03 Гигиенические требования к организации строительного производства и строительных работ.
  • Правила пожарной безопасности.

Обращайтесь к профессионалам! В компании «ЛенСвая» с ответственностью отнесутся к поставленным задачам, со строгим выполнением стандартов!





Свайные фундаменты | «Арт Строй Дизайн»

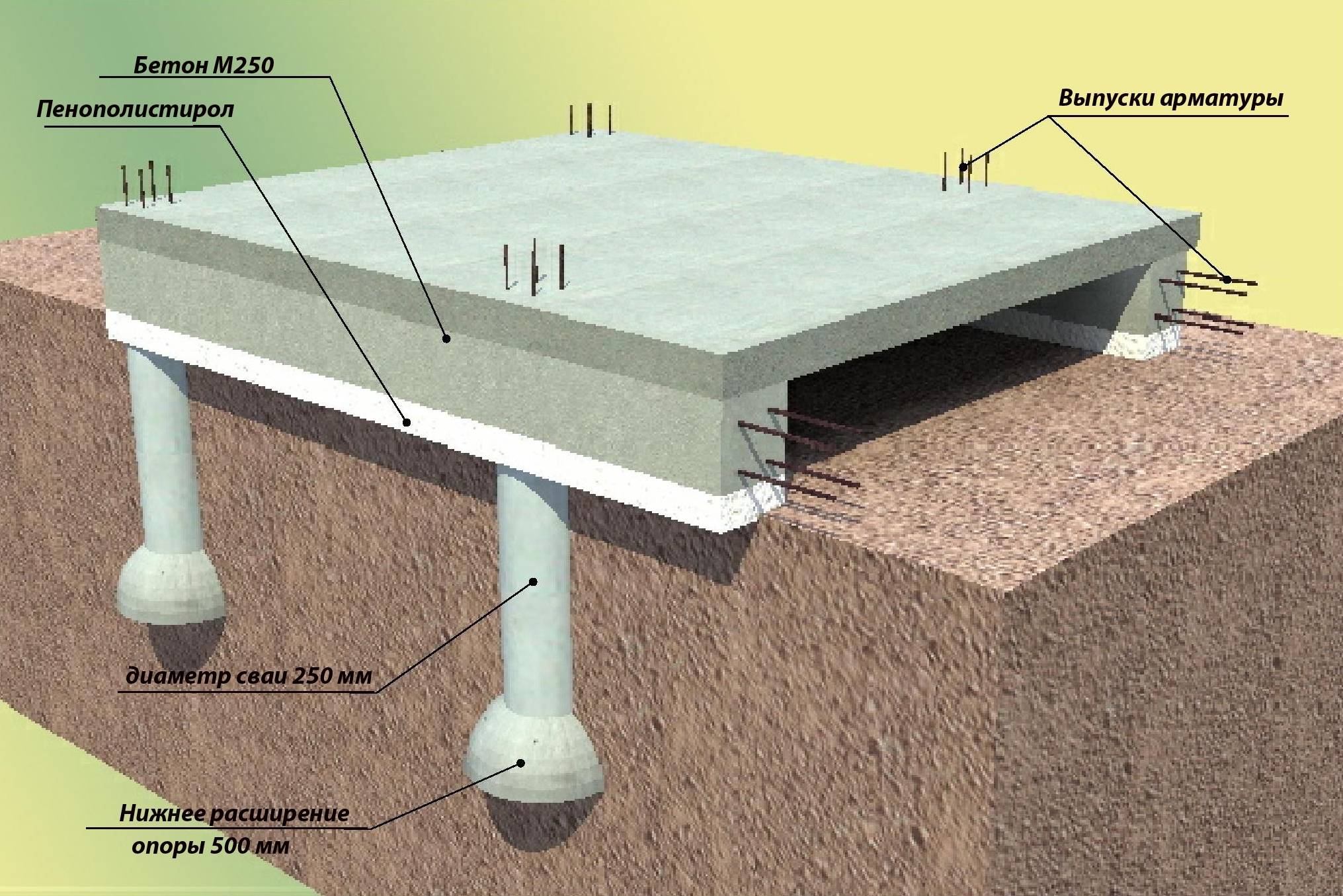

Свайно-ростверковый фундамент

Тип дома:  деревянный, каркасный, газобетонный, лёгкий дом.

Тип грунта: глина, суглинок, пучинистые грунты.

Возведение свайно-ростверкового фундамента наиболее целесообразно на пучинистых или обладающих низкой несущей способностью грунтах. Данный фундамент больше всего подходит для достаточно лёгких строений, возведённых из газобетона или дерева (в т.ч. каркаса). далее


Свайно-винтовой фундамент

Тип дома: деревянный, каркасный, лёгкий дом.

Тип грунта: любой.

Винтовые сваи — это отличный выбор для малоэтажного строительства. Также, не менее важным преимуществом свайно-винтового фундамента является возможность его установки в любом месте. далее

 От 3800 р.

 От 4600 р.

Свайные фундаментные основания используются, когда здание планируется возвести на слабых или малопрочных, а также сильносжимаемых грунтах. При помощи свай или бетонных стержней передается нагрузка от вышестоящего здания на уплотненные слои грунтов. Основные материалы, которые используют для изготовления свай, – дерево, бетон, железобетон, сталь, асбоцемент. По сечению могут быть круглыми, прямоугольными или квадратными.

Различают следующие типы свайных фундаментов

Свайно-винтовой фундамент – данный тип основания используется для малоэтажного строительства домов каркасного типа. Основной способ обустройства такого фундамента – ввинчивание свай при помощи вдавливания или с использованием специальной техники;

Свайно-ростверковый фундамент – наиболее прочный тип основания, верх которого состоит из ростверка или плиты. Так как свайно-ростверковая конструкция практически не дает усадки, то фундамент может выдерживать значительные динамические и статические нагрузки, используются для газобетонных, пенобетонных домов;

Свайно-ленточный фундамент – состоит из свай, которые располагают в виде ленты. При обустройстве пробуриваются небольшие скважины (ширина не более 200-300 мм), куда заливается бетон и закладывается вертикально арматура. Глубина вдавливания, как правило, не превышает 4-6 метров, определяется специальными расчетами и проведением инженерно-геологических испытаний.

Особенности свайных фундаментов

Основной принцип действия сваи – создание боковых трений, которые способствуют малому перемещению, поэтому конструкции свай выдерживают значительные нагрузки. Более уплотненные грунты имеют значительную глубину залегания, их достижение производится за счет забивания или вдавливания свай (зависит от типа свайного фундамента). Именно такой тип фундамента будет экономически оправданным, технически оптимальным для данных условий, что обусловит прочность и надежность всего строения. Стоит отметить, что обустройство свайно-ростверкового фундамента всех видов требует использование строительной спецтехники. Поэтому при выборе данного типа оснований потребуется предусматривать возможность подъезда машин.

Основные преимущества свайных фундаментов – стойкость к сжимающим нагрузкам (при выборе вида свай ключевым критерием является вид нагрузки на фундаментное основание и требуемая величина ее несущей способности), стойкость к пучениям грунтов, в том числе морозного пучения. Отметить можно и отсутствие усадки свай, что позволяет решать проблемы рельефного характера. Можно строить дома в «сложных» местах, например, на склонах гор, на участках, не раскорчеванных от пней деревьев и прочих «неудобных» местах.

Свайно-винтовой фундамент применяется не только в малоэтажном строительстве, но и служит прекрасным основанием для возведения мостов, причалов, конструкций, которые имеют подпорные стены, что объясняется высокой стойкостью к боковым нагрузкам. Основным недостатков всех типов свайных фундаментов можно отметить сложность обустройства подвального помещения. Однако данная проблема решается строительством цокольного этажа без его заглубления. В условиях высокого стояния грунтовых вод данное решение наиболее актуально. Этот факт выделяют как преимущество, так как объем земляных работ существенно снижается, что ведет к удешевлению всего проекта дома.

В отношении строительных материалов, свайно-ленточный и свайно-винтовой фундаменты являются наиболее экономичными видами.

Фундаменты в сейсмических районах, свайные фундаменты


В статье рассказывается об особенностях строительства фундаментов в сейсмических районах, какие требования предъявляются к свайным фундаментам в зонах сейсмического воздействия.

Содержание статьи:

1. Расчет фундаментов в сейсмических районах

2. Свайные фундаменты в условиях сейсмического воздействия

Сейсмические районы – это зоны, в которых продолжаются горообразовательные процессы. С инженерной точки зрения это районы с силой землетрясения 6 баллов и выше.

Каждая точка земли в таком районе испытывает последовательное воздействие волн разного вида, поэтому колебания грунта при землетрясениях носят сложный пространственный характер. Из-за этого сейсмические силы могут иметь любое направление, быть переменными по скорости и величине.

Здания и сооружения, расположенные в сейсмических районах, подвергаются воздействию особых факторов, которые приводят к появлению дополнительных усилий в конструкциях и изменению условий их работы. Поэтому для обеспечения их надежности при проектировании и строительстве нужно учитывать силу землетрясения, которую обычно оценивают по общему разрушительному эффекту. Это касается как надземных построек, так и фундаментов.

1. Расчет фундаментов в сейсмических районах

Фундаментные конструкции и их основания рассчитываются на основное и особое сочетание нагрузок. В последнее обязательно включается сейсмическая нагрузка, которую получают при динамическом расчете всего здания на колебания и прикладывают в точках расположения масс элементов конструкций.

Динамический расчет учитывает:

  • массу отдельных элементов здания;

  • сейсмичность района;

  • формы собственных колебаний;

  • особенности колебания сооружения;

  • тип грунта;

  • конструктивное решение сооружения;

  • характер допустимых повреждений и дефектов.

Когда сейсмические нагрузки получены, выполняется статический расчет конструкций здания в предположении совместного действия сейсмической и статической нагрузки.

Отдельные категории грунтов требуют предварительного искусственного улучшения до начала строительства. Так, водонасыщенные пески разжижаются во время землетрясения и влекут провальную осадку зданий, поэтому их нужно предварительно уплотнять вибрированием).

Глубина заложения фундамента увеличивается для зданий повышенной этажности (строительство дополнительных подземных этажей).

Из-за растяжения и сжатия грунтов во время землетрясения части фундаментных конструкций могут смещаться относительно друг друга, потому в случае с бетоном рекомендуется строительство сплошных плитных фундаментов или непрерывных фундаментов из перекрестных лент. Для свайных фундаментов, подвергающихся аналогичному воздействию, в СП 24.13330.2011 также предусмотрен ряд рекомендаций.

2. Свайные фундаменты в условиях сейсмического воздействия

При проектировании свайных фундаментов (в том числе из винтовых свай), запланированных к эксплуатации в условиях сейсмического воздействия, необходимо учитывать требования раздела 12 «Особенности проектирования свайных фундаментов в сейсмических районах» СП 24.13330.2011 «Свайные фундаменты» к сейсмостойкому строительству.

Согласно нормативному документу:

  • заглубление свай при строительстве в подобных районах должно быть не менее 4 м.

  • ростверк под несущими стенами здания в пределах одного отсека должен быть непрерывным и расположен в одном уровне;

  • верхние концы свай должны быть жестко заделаны в ростверк.

Устройство безростверковых свайных оснований недопустимо.

Влияние сейсмических воздействий на работу свайных фундаментов учитывают с помощью понижающих коэффициентов условий работы.

В случае с фундаментом из винтовых свай, увеличение горизонтальных усилий при землетрясении, может быть нивелировано, если использовать модификации свай с двумя и более лопастями (подробнее «Особенности расчета многолопастных винтовых свай»).

Такие конструкции демонстрируют лучшее восприятие всех типов воздействий, благодаря рассчитанным на основании данных о грунтах расстоянию между лопастями, конфигурации, шагу и углу наклона лопастей. Моделирование винтовой сваи выполняется в системах автоматизированного проектирования, которые базируются на методе конечных элементов (МКЭ).



Калькулятор фундамента

Была ли информация для Вас полезной?

Отправить

Буронабивные сваи – Designing Buildings Wiki

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Буронабивные сваи – это сваи, в которых при удалении грунта образуется отверстие для железобетонной сваи, которая заливается на месте. Грунт заменяется сваей, отсюда и «сменные» сваи, в отличие от свай-вытеснителей, когда грунт вытесняется забиванием или завинчиванием сваи.

Буронабивные сваи используются в основном в связных грунтах для образования фрикционных свай и при формировании свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как там минимальная вибрация, где высота над головой ограничена, где нет риска вспучивания, а также при необходимости варьировать длину свай.

[править] Установка

Буронабивные сваи бурятся с помощью ковшей и / или шнеков, приводимых в движение ударным бурением (вибромолоты) или вращательным бурением (скручивание на месте).

В нестабильных пластах грунта использование бентонитовой жидкости способствует стабилизации ствола, особенно в более глубоких сваях большого диаметра, и позволяет устанавливать сильно армирующие стальные сепараторы. Это известно как растачивание заподлицо (подробнее см. Ниже).

Если бурение и заливка происходят одновременно, сваи известны как сваи с непрерывным шнеком (CFA).

Сваи называются сваями большого диаметра, если они имеют диаметр 600 мм и более. Сваи небольшого диаметра менее 600 мм иногда помещают группами под общую шапку сваи для приема тяжелых грузов.

Несущая способность свай большого диаметра может быть увеличена за счет недоравертывания вала у основания. Это достигается с помощью расширяющегося режущего инструмента, который вырезает основу конической формы, диаметр которой в три раза превышает диаметр главного вала.

Форма опоры сваи или ствола скважины влияет на формирование сваи. Буронабивные сваи могут быть опорными или безопорными.

При укладке свай в устойчивый грунт можно просверлить и уложить бетон без предварительной облицовки отверстия.Однако необходимо принять меры предосторожности, облицовав первый метр ямы, чтобы предотвратить попадание поверхностного грунта в яму.

Есть две категории опорных свай в зависимости от используемой обсадной трубы или футеровки.

[править] Оболочка несъемная

Скважина может быть сформирована ударным методом, который предполагает использование тяжелого режущего инструмента на небольшом треноге, который сбрасывается из поднятого положения с помощью лебедки, чтобы вырезать цилиндр из земли. Операция повторяется до тех пор, пока отверстие не будет погружено на требуемую глубину.В процессе резки в отверстие вставляется тонкая секционная облицовка, чтобы предотвратить его обрушение. В качестве альтернативы, ствол скважины может быть сформирован роторным способом, при котором роторный бур работает внутри обсадной колонны или футеровки.

[править] Оболочка временная

Обычно ствол скважины поддерживается стальной футеровкой с резьбовым соединением, которую удаляют либо во время, либо после укладки бетона. Трубку можно приподнять с помощью лебедки или домкратом.

При бурении заподлицо используется жидкость, такая как бентонит, для вымывания материала из отверстия, которое было ослаблено бурением.Жидкость можно заливать сверху (обратная промывка) или прокачивать через буровую штангу (прямая промывка). Пробуренная скважина закрывается временным стальным кожухом для предотвращения обрушения рыхлого грунта. По мере бурения в отверстие непрерывно подается бентонит.

На необходимую глубину опускают арматуру через бентонит и заливают бетоном. Бентонит вытесняется бетоном и снова выкачивается из отверстия. Когда бетон достигает верхнего уровня отверстия, временная обсадная колонна снимается.

Забивные сваи – Designing Buildings Wiki

Забивные сваи , также известные как вытесняющие сваи, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента.Их также можно использовать в таких приложениях, как насыпи, подпорные стены, переборки, анкерные конструкции и коффердамы.

Фундамент считается свайным, если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Забивная свая представляет собой длинную тонкую колонну, изготовленную из предварительно отформованного материала и имеющую заданную форму и размер, которую можно установить ударным молотком, вибрацией или вдавливанием в землю на расчетную глубину или сопротивление. Если грунт особенно плотный, может потребоваться предварительное бурение, чтобы сваи достигла проектной глубины.

Забивные сваи легко адаптируются и могут устанавливаться для восприятия сжимающих, растягивающих или поперечных нагрузок, со спецификациями, установленными в соответствии с потребностями конструкции, бюджетом и условиями почвы.

Типы забивной сваи включают:

[править] Сталь

Стандартные стальные шпунтовые сваи могут использоваться для формирования свай коробчатого или двутаврового профиля. Они имеют ударный привод и используются в основном в морских сооружениях.Они имеют диапазон нагрузок от 300 до 1700 кН и могут достигать длины до 36 м.

Стальные винтовые сваи имеют чугунную спираль, вращаются и используются для опоры на небольших глубинах в мягких илах и песках. Они имеют диапазон нагрузок от 400 до 3000 кН и могут достигать длины до 24 м. Для получения дополнительной информации см. Фундаменты на винтовых сваях.

Стальные трубчатые сваи используются на морских сооружениях и фундаментах в мягких грунтах над подходящими несущими пластами. Обычно они забиваются снизу с помощью внутреннего отбойного молотка.

[править] Сборный бетон

Это могут быть квадратные, восьмиугольные, цилиндрические или шпунтовые сваи. Это ударные сваи , которые используются там, где буронабивные сваи не подходят из-за проточной воды или очень рыхлых грунтов. Они имеют диапазон нагрузок 300–1200 кН и могут достигать 30 м.

[править] Древесина

Это обычно квадратные пилы (но могут быть также круглые, конические, обработанные, необработанные) и ударные. Их можно использовать для небольших контрактов на участках с неглубокими аллювиальными отложениями, перекрывающими подходящие несущие пласты (например,грамм. берега рек и лиманы).

Диапазон нагрузок деревянных свай 50-350 кН. Они могут быть длиной до 12 м без сращивания.

[править] Composite

Это сваи, в которых используется комбинация, например бетонная свая со стальным наконечником.

Забивные сваи изготавливаются с точными допусками с использованием высокопрочных материалов и требуют хорошего контроля качества. Стабильность качества достигается за счет соответствия BS 8004: 2015, а также стандартов ЕС, а также проверки перед установкой для проверки целостности.

Важно, чтобы забивные сваи сохраняли свою форму во время установки и не повреждались при установке последующих свай.

Статическое или динамическое испытание сваи может использоваться для проверки несущей способности сваи, то есть максимальной нагрузки, которую свая может выдержать без разрушения или чрезмерной осадки грунта. Вместимость сваи зависит от трех основных факторов:

Прочность грунта вала обычно увеличивается со временем после установки, чтобы обеспечить дополнительную грузоподъемность.При включении в конструкцию фундамента эта так называемая «установка» может позволить установку меньшего количества и более коротких свай, что приводит к меньшим затратам времени, труда и материалов.

Свайный молот используется для забивания свай в землю, который уплотняет почву по бокам и приводит к уплотнению массы и увеличивает ее несущую способность. Однако для насыщенной, илистой или связной почвы, в отличие от зернистой, плохое качество дренажа не позволяет добиться такого же уплотнения.Вода в почве ведет к снижению общей несущей способности, и конструкция сваи должна учитывать это.

Счетчик ударов – это количество ударов по свае, чтобы ее забить на желаемую глубину. Если есть различия в подземных условиях, может потребоваться обрезка или сращивание свай для увеличения их длины.

Поскольку не требуются специальные обсадные трубы и нет задержек, связанных с выдержкой бетона, забивные сваи хорошо подходят для сложных условий на стройплощадке.Их можно использовать сразу же при движении по воде, их можно установить для создания временных рабочих платформ и использовать в форме большого диаметра в сейсмоопасных регионах.

Основными преимуществами использования забивных свай являются:

Основными недостатками использования забивных свай являются:

[править] Внешние ссылки

Руководство по свайному фундаменту | Типы свайных фундаментов

Свайный фундамент – залог любой архитектуры. Он обеспечивает адекватную поддержку конструкции, передавая нагрузки от конструкции на почву.Важно учитывать тот факт, что слой, на который фундамент воздействует нагрузкой, должен иметь адекватную несущую способность и соответствующие характеристики осадки.

В основном есть два типа фундаментов: мелкий и глубокий. Мелкие фундаменты эффективны, когда грунт имеет достаточную несущую способность, чтобы воспринимать нагрузки, создаваемые конструкцией. В то время как глубокий фундамент очень эффективен, когда несущая способность поверхностного грунта не может выдерживать нагрузки, создаваемые конструкцией.В таком сценарии нагрузки необходимо перенести на более глубокий уровень, где почва может выдержать избыточную нагрузку конструкции.

Источник: houseunderconstruction.com

Выберите тип фундамента на основании следующих критериев:

  • Почвенные условия;
  • Стоимость;
  • Срок реализации проекта;
  • Уровень воды;
  • Полная нагрузка от надстройки;
  • Доступные ресурсы;
  • Чувствительность к шуму и вибрации.

Теперь, когда у вас есть общий обзор фундамента, пора переключить наше внимание на свайный фундамент. В следующих разделах этой статьи мы предоставим исчерпывающую информацию, касающуюся свайного фундамента. Мы обещаем, что после прочтения этого материала у вас будет все необходимое, что касается свайного фундамента.

Начнем с определения свайного фундамента.

Свайный фундамент, тип глубокого фундамента в форме тонкой колонны или длинного цилиндра.Он состоит из таких материалов, как сталь или бетон, которые используются для поддержки конструкции. Затем его используют для переноса нагрузки на желаемую глубину через поверхностный слой или концевой подшипник. Если фундамент имеет глубину, более чем в три раза превышающую его ширину, он называется «Свайный». Эти типы глубоких фундаментов обычно используются для больших конструкций. Они также пригодятся там, где почва на небольшой глубине не может противостоять поднятию или чрезмерной осадке.

Источник: basiccivilengineering.com

Теперь, когда вы поняли определение свайного фундамента, следующая тема, на которую необходимо обратить внимание, – это ситуации, в которых настоятельно рекомендуется использовать систему свайного фундамента.

Когда использовать свайный фундамент?

  • Когда вы обнаружите, что уровень грунтовых вод довольно высок;
  • При использовании тяжелых и неравномерных нагрузок от надстройки;
  • Использование других типов фундаментов невозможно из-за стоимости или нецелесообразности;
  • Когда почва на небольшой глубине сжимается;
  • Когда есть возможность уборки из-за расположения вблизи русла реки или моря;
  • Наличие каналов или систем глубокого дренажа возле строения;
  • При невозможности проведения выемки грунта на желаемой глубине из-за плохого состояния почвы;
  • Когда становится невозможным сохранять траншеи фундамента сухими из-за сильного притока фильтрации.

Типы свайных фундаментов.

Свайный фундамент можно разделить на несколько частей в зависимости от назначения, материалов и способа установки свай.

Рассмотрим каждую из них.

В зависимости от функции или использования

  • Концевые сваи
  • Фрикционные сваи
  • Натяжные или подъемные сваи
  • Уплотняющие сваи
  • Анкерные сваи
  • Отбойные сваи
  • Шпунтовые сваи Сваи

На основе материалов и метода строительства

  • Деревянные сваи
  • Бетонные сваи
  • Стальные сваи
  • Композитные сваи

На основе установки

    Забивные сваи
  • Забивные и монолитные сваи

Рассмотрим подробнее каждый из этих типов свайных фундаментов.

Классификация сваи на основе функции или действия

Сваи с торцевыми опорами

В этом типе сваи нагрузка смещается от вершины сваи к соответствующему спектру несущей способности.

Фрикционные сваи

В этом типе сваи нагрузка переносится с глубокого уровня через поверхностную фракцию, соединенную с площадью поверхности сваи.

Натяжные или подъемные сваи

Этот тип свайного фундамента очень эффективен при подъеме анкерных конструкций в результате гидростатического давления или опрокидывающего момента в результате горизонтальных сил.

Сваи уплотнения

Этот тип свайного фундамента весьма эффективен при рыхлении сыпучих грунтов для увеличения несущей способности грунта. Куча песка очень эффективна для этой цели, так как не требует переноски груза.
Анкерные сваи

Эти типы свай рекомендуется использовать в качестве анкеров для защиты от горизонтального растяжения.

Шпунтовые сваи

Эти типы свай используются для подъема гидротехнических сооружений, которые могут пригодиться для уменьшения просачивания.

Сваи для теста

Эти типы свай полезны, когда дело доходит до предотвращения горизонтальных и наклонных сил, которые возникают в прибрежных сооружениях.

Сваи с боковой нагрузкой

Эти типы свай чрезвычайно полезны, когда дело касается опорных стен, мостов и плотин. Они также эффективны при использовании в качестве кранцев в доках и гаванях.

Типы свай по составу и материалу

Деревянные сваи

Эти типы свай очень эффективны при использовании в полностью сухом состоянии или в условиях погружения.

Стальные сваи

Эти типы свай представлены в виде трубных свай, шпунтовых свай и двутавровых свай.

Бетонные сваи

Эти типы свай бывают сборными или монолитными. Было замечено, что сборные сваи являются армированными по своей природе. При этом установка монолитных свай производится предварительными земляными работами. Существуют различные типы монолитных свай: сваи Макартура, сваи Франки и сваи Раймонда.

Композитные сваи

Эти типы свай очень эффективны, когда определенный участок сваи погружен под воду.Он бывает в виде бетона и дерева или бетона и стали.

Типы свай на основе установки

Забивные сваи

Этот тип сваи используется для забивания деревянных, бетонных или стальных свай на место с помощью сваебойного инструмента.

Монолитные сваи

В этих типах свай используются только бетонные сваи. В процессе эксплуатации сваи бурятся и забиваются бетоном. Возможно добавление подкреплений в соответствии с требованиями.

Забивные и монолитные сваи

Идеальное сочетание забивных и монолитных свай. В нем используется кожух или оболочка. Один из наиболее часто используемых типов свай – сваи Франки, которые являются частью забивных и монолитных свай.

Теперь, когда вы ознакомились с различными типами свайных фундаментов, давайте обратим наше внимание на преимущества свайных фундаментов.

  • Возможность сборного железобетона в соответствии со спецификациями
  • Может быть предварительно изготовлен любой формы, размера и длины, что сокращает общее время завершения;
  • Дает аккуратную и чистую презентацию, требуя минимального контроля и меньше места для хранения;
  • Может использоваться в местах, где бурение скважин не допускается, благодаря его способности брать и находить подземные водные горизонты под давлением.

Отличный вариант при работе над водой, так как он может быть очень эффективным при строительстве причалов и свай на пристанях.

Давайте теперь углубимся в свайный фундамент и ответим на некоторые вопросы, которые могут у вас возникнуть по этой теме.

Также читайте: Преимущества и недостатки свайных фундаментов

Зачем нужен свайный фундамент?

Свайные фундаменты пользуются большим спросом, когда речь идет о передаче нагрузок от надстроек со слабого фундамента на более прочный и менее сжимаемый более жесткий грунт.Таким образом он выдерживает все горизонтальные нагрузки и повышает эффективность фундамента.

В каких ситуациях свайный фундамент имеет высокую эффективность?

Свайный фундамент может быть чрезвычайно эффективным при слабом слое почвы на поверхности. Причина? Слой не сможет выдержать вес здания. Когда нагрузки зданий проходят через свайный фундамент, они смещаются в сторону более прочной каменной кучи, которая находится прямо под слабым слоем.

Насколько глубока должна быть опора?

Было замечено, что глубина опор должна иметь минимальную глубину на 12 дюймов ниже ранее не нарушенной почвы.Что касается опор, то они должны быть минимум на 12 дюймов ниже линии замерзания или должны быть защищены от мороза. Ширина опор должна быть не менее 12 дюймов.

Какие три самых прочных фундамента дома?

Три самых прочных фундамента дома:

  1. Фундамент из плит
  2. Фундамент подвала
  3. Фундамент подвала

Какую глубину следует учитывать при строительстве фундамента?

Если вы находитесь рядом с коренной породой или нуждаетесь в армировании сталью, важно вырыть глубокий фундамент.Начните любой тип фундамента, выкопав опоры шириной не менее 2 футов и глубиной до линии замерзания. Существуют определенные фундаменты, которым может потребоваться дополнительная ширина, некоторые – максимум 6 футов в ширину.

Заключительные слова

В этой статье мы предоставили исчерпывающий обзор свайного фундамента. Мы надеемся, что после прочтения этой статьи вы сможете лучше понять рассматриваемый предмет. Следуйте рекомендациям, приведенным в этом материале, и вы будете в гораздо лучшем положении при установке свайного фундамента для строительства вашего здания.Мы надеемся, что информация, представленная в этом блоге, поможет вам принять правильные решения, когда дело доходит до строительства здания. И так, чего же ты ждешь? Начните применять советы, данные в этом материале. Чтобы получить больше такой интересной информации, следите за нашими блогами.

Мат против свайного фундамента

Тип фундамента, который требуется вашему зданию, зависит от многих переменных: типа почвы, нагрузки здания и окружающей среды, и это лишь некоторые из них. Иногда поверхностная почва очень рыхлая, но под ней скала или очень твердая почва.Более высокие и тяжелые здания требуют более прочного фундамента, в то время как более короткие и широкие здания распределяют нагрузку по большему участку земли и могут использовать более мелкий фундамент.

Два общих фундамента – это матовый фундамент (неглубокий) и свайный (глубокий).

Мат на основе

Матовый фундамент, иногда его называют плотным фундаментом, как бы выглядит. Это «мат» из бетона, который находится на земле или чуть ниже нее; Другими словами, неглубокий фундамент. Возможно, вы слышали, что это фундамент из плит, часто используемый для стальных зданий.

Фундаменты

Mat подходят для легких металлоконструкций с многопролетными жесткими каркасами и гибкими стенами. И они подходят для строительства на бедных почвах (исключая торф и органику), которые имеют однородную консистенцию.

Тяжелые нагрузки на колонны и стены распределяются по всей площади здания, чтобы снизить контактное давление в большей степени, чем при использовании опор. Фундаменты из циновок популярны в местах, где распространены подвалы.

Фундаменты из матов

– это рентабельный выбор для отдельных опор колонн, общая площадь которых превышает половину общей площади завершенного здания.Это наименее затратно, когда верх коврика находится на уровне пола; это означает, что плита не нужна.

На этапе проектирования вы должны учитывать следующее:

  • Жесткость мата
  • Граничные условия
  • Изменчивость нагрузок на колонну

Мат фундамент конструкции

Фундамент

лучше всего подходит для зданий средней площади с регулярной планировкой. Можно разместить центр мата в центре вертикальных нагрузок, удерживаемых колоннами, при условии наличия равномерного давления почвы.Горизонтальные воздействия колонн наружу внутри мата отменяются, в то время как внутренние реакции смягчаются трением мата о почву. Обычно вам не нужно беспокоиться о повышающем давлении просто из-за большого веса бетона. Лучшие конструкции сводят к минимуму эффект оседания между колоннами.

Недостатки матов основы

Некоторые недостатки основы матов:

  • Необходимость в тяжелой арматуре в определенных регионах.
  • Морозный пучок может повредить коврик, если он наклонен.
  • Не подходит для траншей или глубоких ям.
  • Конструкция может быть очень сложной.

Фундамент свайный

Опять же, как бы это ни звучало, это фундамент, построенный на сваях, колоннах из прочных материалов. Свайный фундамент – это глубокий фундамент, предназначенный для поддержки зданий на земле с неподходящей почвой вблизи поверхности, но где однородная поддерживающая почва находится глубже.Это очень сложные конструкции, требующие инженерно-геологических знаний.

Свайная конструкция

Сваи либо забиваются в землю, либо забиваются на место. Обычно сваи устанавливаются на треногах, группами по три штуки. Это обеспечивает прочное основание, относительно устойчивое к неточному размещению колонн и / или неравномерной нагрузке на колонны.

Свайный фундамент состоит из двух компонентов:

  • Заглушка
  • Одиночная свая или группа свай

Заглушка сваи – это платформа, которая закрывает верхнюю часть группы свай и на которой размещаются поддерживающие элементы конструкции.Сваи представляют собой длинные тонкие элементы (до 15 м и более), простирающиеся от шапки сваи до поддерживающего слоя почвы. Фундамент классифицируется по строительному материалу сваи, типу грунта и характеристикам передачи нагрузки свай.

Свайные фундаменты из дерева, стали или железобетона представляют собой вертикальные или наклонные колонны, которые либо предварительно изготовлены, либо залиты на месте. Сборные сваи можно забивать, заливать раствором, вибрировать или скручивать. Те, которые отливаются на месте, могут иметь или не иметь оболочку, могут быть созданы с помощью множества различных технологий и иметь несколько этапов строительства.

Сваи действуют как колонны с поперечными связями, которые проникают сквозь более слабый грунт в более подходящий грунт. Нагрузка передается на почву через торцевую опору и / или поверхностное трение. Трение лучше против подъема, так как на концевую опору приходится только вес самих свай, чтобы удерживать фундамент.

Сваи фактически выдерживают боковую нагрузку за счет изгиба, как консоль, так и балка на упругом основании. Однако для обеспечения характеристик изгиба верхняя часть свай должна значительно смещаться.Это не сулит ничего хорошего для хрупких фасадов зданий. В странах с землетрясениями требуются заглушки свай, которые соединяются между собой стяжками, способными передавать силы растяжения или сжатия, составляющие не менее 10% нагрузки на колонну.

Поскольку земли для строительства становится все меньше и меньше, строители рассчитывают на свайный фундамент при размещении конструкций на более мягком грунте, где нельзя использовать матовый фундамент.

Виды свайных фундаментов

  • Сваи с торцевыми опорами – это сваи, в которых нижний конец сваи опирается на слой скальной породы или очень твердого грунта.Строительная нагрузка передается через ворс на более прочный слой основания и действует как столб.
  • Фрикционные сваи переносят строительную нагрузку на грунт по всей длине сваи. Трение грунта о всю сваю передает нагрузку на грунт. Нагрузка не полностью поддерживается до конца.
  • Микросваи или мини-сваи – это небольшие сваи, используемые в местах, где забивка свай ограничена. Сверлильный станок просверливает отверстие в почве, в которое заделывается микроваска.
  • Винтовые сваи имеют прикрепленные спиральные лопасти, которые позволяют им действовать как буровая установка, еще одна альтернатива обычным сваям.
  • Сваи с расширенными отверстиями имеют увеличенные основания, формируемые механическим способом, до шести метров в диаметре. Низ ворса похож на перевернутый конус. Хороший выбор для экспансивных грунтов, сваи с расширенными стенками обеспечивают большую несущую способность, чем обычная свая.

Недостатки свайного фундамента

Фундаменты свайные дорогие, сделано больше экспертизы.

Забивка сваи очень шумная и может посылать ударные волны через окружающую почву. Результатом может быть структурное повреждение близлежащего здания или нарушение ответственной работы.

С учетом расходов на обрушение здания из-за неисправности

Как видите, матовый и свайный фундамент имеют очень мало общего и подходят для самых разных построек. Однако, если здание будет легким, а почва однородна на поверхности по всей площади основания здания, матовые основания являются вполне приемлемыми и экономичными основаниями.Для более крупных и тяжелых зданий правильно уложенный свайный фундамент гарантирует, что здание прослужит десятилетия.


Методы и преимущества буронабивных свайных фундаментов

Буронабивная свая, также называемая буронабивным стволом, представляет собой тип железобетонного фундамента, который поддерживает конструкции с большими вертикальными нагрузками. Буронабивная свая – это бетонная свая, залитая на месте, то есть свая залита на строительной площадке. Это отличается от других бетонных свайных фундаментов, таких как центробежные и железобетонные квадратные сваи, в которых используются сборные железобетонные сваи.Буронабивные сваи обычно используются для строительства мостов, высотных зданий и массивных промышленных комплексов, для которых требуются глубокие фундаменты.

Процесс забивки буронабивных свай

Установка буронабивной сваи начинается с просверливания вертикального отверстия в почве с помощью буронабивной машины. Машина может быть оснащена специально разработанными буровыми инструментами, ковшами и грейферами для удаления почвы и камней. Сваи могут быть пробурены на глубину до 60 метров и диаметром до 2,4 метра.Процесс бурения может включать в себя забивание временного стального цилиндра или гильзы в почву. Он остается на месте в верхней части отверстия до тех пор, пока не будет залита куча.

После того, как отверстие просверлено, строится конструкция из арматурной арматуры, которая опускается в отверстие, а затем отверстие заполняется бетоном. Верх сваи может быть покрыт опорой или опорой около уровня земли для поддержки конструкции, расположенной выше.

Буронабивные работы должны выполняться подрядчиком по бурению свай. Это узкоспециализированная операция, требующая обширных знаний и опыта в области строительства и проектирования буронабивных свай, а также условий почвы и площадки.

Применение буронабивных свай

Буронабивные сваи используются для фундаментов и предназначены для зданий и других конструкций, которые создают нагрузки в тысячи тонн. Они также особенно хорошо подходят для неустойчивых или сложных почвенных условий. Помимо фундаментных систем, буронабивные сваи используются для создания структурных подземных стен для удержания грунта. Сваи могут быть размещены близко друг к другу, с расстоянием между сваями от 75 до 150 мм (так называемая непрерывная свайная стена ), или они могут быть размещены таким образом, чтобы они перекрывали друг друга, чтобы создать секущую стену сваи , которая часто используется для контроля миграции грунтовые воды.

Проблемы строительства буронабивных свай

Как и любая другая система глубокого фундамента, буронабивные сваи создают проблемы для подрядчика. Поскольку используемый метод бурения зависит от типа почвы, подрядчик должен провести тщательное исследование почвы и составить отчет. Подрядчик по укладке свай полагается на отчет о грунте и прошлый опыт, чтобы выбрать лучший метод бурения, который минимизирует нарушение окружающей почвы.

Когда грунт не связан, например, с песком, гравием и илом, или скважина выходит за пределы уровня грунтовых вод, яма должна поддерживаться с помощью стальных каркасов или стабилизирующего раствора, такого как бентонитовая суспензия.Это решение может оказаться очень запутанным процессом и значительно усложнить проект.

Преимущества буронабивной сваи

Основные преимущества буронабивных свай или буронабивных стволов перед обычными опорами или другими типами свай:

  • Сваи переменной длины можно наращивать через мягкие, сжимаемые или набухающие почвы в подходящий несущий материал.
  • Сваи можно наращивать до глубины ниже промерзания и сезонных колебаний влажности.
  • Крупные земляные работы и последующая засыпка сведены к минимуму.
  • Меньше разрушения прилегающей почвы.
  • Вибрация относительно низкая, что снижает возмущение соседних свай или конструкций.
  • Кессоны большой вместимости могут быть сконструированы путем расширения основания ствола сваи до трехкратного диаметра ствола, что устраняет необходимость в крышках над группами из нескольких свай.
  • Для многих проектных ситуаций буронабивные сваи обеспечивают более высокую грузоподъемность и потенциально лучшую экономичность, чем забивные сваи.

Свайные фундаменты – Руководство по проектированию, строительству и испытаниям

Свайные фундаменты сооружаются, когда невозможно построить конструкцию на фундаменте мелкого заложения. В зависимости от характера конструкции и по большему количеству причин выбор свайных фундаментов производится, как описано в статье.

Мы сконцентрируемся на следующих основных темах этой статьи.

Свайные фундаменты – обзор

Проектирование свайных фундаментов

Строительство свай

Испытания свай

Давайте начнем с понимания…

Что такое свайный фундамент?

Это тип фундамента, который закладывается глубоко в землю, и в строительстве используются в основном круглые сечения.

Неглубокие фундаменты опираются на землю и передают вертикальные нагрузки непосредственно на почву. Пропускная способность грунта представлена ​​как допустимая несущая способность, и если приложенное давление меньше допустимого давления на опору, геотехнический расчет в порядке.

Однако в свайных фундаментах используются другие методы и другие параметры.

При проектировании учитываются поверхностное трение грунта (положительное и отрицательное), поверхностное трение выветриваемой породы, поверхностное трение в породе и концевой подшипник породы.

Почему сваи должны поддерживать конструкцию

  • Когда вертикальные нагрузки, прикладываемые к фундаменту, не могут восприниматься мелким фундаментом из-за низкой несущей способности.
  • При наличии слабых слоев почвы, таких как торф, в почве
  • Для передачи растягивающих усилий, приложенных к фундаменту. Сваи могут быть закреплены в скале, чтобы выдерживать растягивающие усилия.
  • Для восприятия боковых нагрузок (сжатия), приложенных к фундаменту. Будет построена наклонная свая, способная выдерживать как сжимающие, так и растягивающие усилия.
  • Когда вертикальные нагрузки очень высоки, особенно в высоких зданиях, несущая способность грунта недостаточна для выдерживания таких нагрузок. нам нужны сваи.

Факторы, влияющие на проектирование и строительство свайных фундаментов

  • Нагрузки от верхнего строения
  • Состояние почвы. В зависимости от характера почвы трение кожи будет различным. Когда есть слои почвы, такие как торф, при геотехническом проектировании сваи необходимо учитывать отрицательное поверхностное трение.
  • Состояние породы. Значения RQD и CR, определенные в результате исследования ствола скважины, сильно влияют на вместимость сваи.
  • Стоимость строительства также является важным фактором при выборе свай в качестве опорной системы.
  • Доступность сайта проверяется.
  • Необходимо проверить зазоры от границ.
  • Проверить ограничение вибраций и уровней звука. Чрезмерная вибрация может привести к повреждению прилегающих участков.

Типы свайных фундаментов

Эта категоризация была произведена на основе типа материала, используемого при строительстве свай, и на основе характера конструкции.

  1. Буронабивные сваи / забивные сваи
  2. Забивные сваи / сборные сваи
  3. Микросваи
  4. Шпунтовые сваи
  5. Деревянные сваи
  6. Винтовые сваи

Буронабивные или монолитные сваи

Наиболее распространенные и широко распространенные б / у тип сваи.В большинстве конструкций, построенных на свайном фундаменте, наблюдается свайная доска.

Свая вбита в скалу. В зависимости от характера нагрузки и ее величины глубина заделки в скале будет варьироваться.

Кроме того, количество свай, необходимое для поддержки колонны, зависит от грузоподъемности сваи и приложенной нагрузки.

Во-первых, мы находим геотехническую способность и структурную способность сваи. Тогда минимальное из этих значений принимается за вместимость сваи.

Поскольку приложенная нагрузка известна, количество свай можно рассчитать.

Буронабивные сваи строятся как одиночные или групповые в зависимости от приложенных нагрузок. Как правило, групповые сваи требуются для поддержки сдвиговых стержней, сдвиговых стен, лифтовых стержней и т. Д.

Забивные сваи / сборные сваи

Это сборные сваи.

Они сконструированы, когда прилагаемая нагрузка сравнительно мала по сравнению с буронабивными сваями.

Кроме того, сборные сваи не забиваются в скалу, а заканчиваются или вставляются в твердый слой почвы.Должен быть плотный слой почвы, чтобы поддерживать сваю и обеспечивать опору на конце.

Эти сваи в основном представляют собой сваи с преобладанием трения, хотя имеется концевой подшипник.

Забивку можно производить вручную путем падения массы в сваю или с помощью вибропогружателя.

Доступны сваи разных размеров от 400 мм. Далее, в зависимости от характера конструкции, могут быть изготовлены и меньшие размеры.

Кроме того, эти типы свайных фундаментов широко используются в малоэтажных зданиях, когда они не могут быть построены на мелком фундаменте.

Микросваи

Микросваи довольно популярны в малоэтажном строительстве.

Когда состояние грунта слабое и нет достаточной несущей способности, чтобы выдерживать нагрузки от надстройки, необходимо построить глубокий фундамент.

На этом фоне, если посмотреть на доступные варианты; мы должны выбрать тип фундамента из буронабивных свай, сборных свай и микросвай.

Из них буронабивные сваи в целом более дороги по сравнению с двумя другими типами.

В зависимости от характера и типа нагрузок от надстройки производится выбор типа сваи.

Кроме того, при строительстве фундаментов такого типа желательно получить рекомендацию инженера-геолога.

Проект должен быть выполнен на основе параметров, представленных в отчете по исследованию грунта, и они должны быть проверены после строительства путем проведения необходимых испытаний.

Микросвая представляет собой стальную оболочку, заполненную бетоном.При необходимости и по мере увеличения диаметра микросваи арматурный каркас также можно разместить внутри сваи, чтобы улучшить ее конструктивную способность.

Микросваи используются при строительстве устоев и мостовых опор. Боковые нагрузки, приложенные к опоре, могут передаваться на грунт наклонными микрошваями.

При строительстве опор стоят три сваи или шесть свай шестиугольной формы, используемые для несения вертикальных нагрузок.

Основным риском конструкции этого типа является коррозия стали.Если подвергнуть воздействию коррозии или дать ей возможность соответствовать требованиям по коррозии, свая может разрушиться.

Однако, с другой стороны, риск меньше, так как свая находится под землей, и меньше шансов получить все ингредиенты для коррозии.

Если конструкция должна быть построена в прибрежной зоне, особое внимание следует уделить защите стального кожуха.

Микросваи состоят из стальных обсадных труб 150, 200, 300 мм и т. Д.

Шпунтовые сваи

Шпунтовые сваи также могут рассматриваться как тип свайных фундаментов, хотя в большинстве случаев они не используются для непосредственной поддержки конструкций, как другие типы. свай.

Например, шпунтовые сваи используются для поддержки почвы вокруг конструкции, а также действуют как постоянная конструкция. Удаление или рассмотрение как постоянных работ зависит от характера конструкции и состояния земли.

Кроме того, в строительстве широко используются шпунтовые сваи, чтобы удерживать землю для земляных работ. В конструкциях глубоких подвалов, также как указано выше, могут использоваться правильно закрепленные шпунтовые сваи.

Кроме того, он полезен также при строительстве коффердамов.

Существуют разные типы шпунтовых свай в зависимости от профиля и схемы соединения. Кроме того, мы можем выбрать подходящую шпунтную сваю на основе необходимого модуля упругости сечения согласно проектным требованиям.

В статье, подпорная стенка из шпунтовых свай обсуждается конструкция устойчивости подпорной стены из шпунтовых свай.

Деревянные сваи

Не только в нынешнем, но и в старинном строительстве используются более совершенные технологии.

Они знали, что при слабой почве нужно делать сваи. Поэтому для этого они использовали экологически чистый материал.

Даже сейчас, когда строительство или расширение закончено, можно наблюдать забивание деревянных свай.

В частности, здания и мосты построены на деревянных сваях.

Деревянные сваи долговечны, экономичны и экологичны.

Используется специальная древесина с хорошими прочностными характеристиками.

Пожалуйста, снимайте нагрузку с кожного трения и концевого подшипника.

Конструкции в очень слабых местах, где нельзя приближаться к тяжелым машинам, используются деревянные сваи.

Винтовые сваи

Свая похожа на винт, как показано на следующем рисунке.

Тип винта зависит от типа конструкции.

Кроме того, бывают разные типы винтовых свай.

В соединениях зданий или любых других конструкций, таких как строительство мостов, можно использовать винтовые сваи.

Проектирование свайных фундаментов

После того, как сваи выбраны в качестве фундамента типа в соответствии с рекомендациями отчета о геотехнических исследованиях, выполняется оценка количества свай.

Тогда нам понадобится вместимость сваи.

В свайных фундаментах имеется двухкомпонентный фундамент для оценки несущей способности слоев.

Возьмем меньшее из нижеприведенных.

  • Геотехническое проектирование
  • Конструктивное проектирование

Геотехническое проектирование свай

Оценка геотехнической способности сваи проводится на основе состояния грунта и состояния скальной породы в ней рок.

Геотехническая нагрузка сваи может быть представлена ​​следующим уравнением:

Qu = Qp + Qs

Где

Qu – максимальная геотехническая нагрузка сваи

Qp – максимальная концевая опора сваи

Qs – Предельное поверхностное трение сваи

Допустимая нагрузка (Qall) может быть рассчитана как

Qall = Qu / FoS

FoS – коэффициент безопасности; варьируется 2,5 -4

Кроме того, существуют разные методы расчета допустимой вместимости сваи.Метод применения запаса прочности может отличаться от страны к стране в зависимости от местных стандартов.

Иногда применяется отдельный коэффициент безопасности как для концевого подшипника, так и для поверхностного трения, а также используется единичный коэффициент безопасности.

Замечено, что низкий коэффициент безопасности, такой как 2,0, также используется для трения кожи. При проектировании настоятельно рекомендуется соблюдать местные стандарты.

В основном есть пять компонентов, связанных с геотехнической емкостью сваи.

  1. Кожное трение грунта (положительное поверхностное трение и отрицательное поверхностное трение)
  2. Кожное трение выветриваемой породы
  3. Кожное трение скалы
  4. Концевой подшипник скальной породы
  5. Концевой опорный подшипник грунта

Если свая заканчивается в грунте (твердом слое), в случае сборных свай, используется торцевая опора в грунте. Если сваи вставлены в скалу (набивные сваи на месте), концевой подшипник в скале используется для расчета несущей способности сваи.

Указанные выше пять параметров указаны в геотехнических рекомендациях, основанных на данных исследования скважин.

Если мы знаем параметры почвы, мы можем рассчитать значения поверхностного трения по уравнениям.

Для расчета поверхностного трения почвы доступны следующие методы.

Трение кожи в песке
  • На основе покрывающих пород и угла трения между грунтом и сваей
  • Корреляция со стандартным тестом на проникновение (SPT)
  • Корреляция с тестом на проникновение конуса (CPT)
Трение кожи в глине
  • λ
    • метод
    • α метод
    • β метод
    • Корреляция с CPT

    Концевой подшипник почвы также может быть рассчитан с помощью различных предложенных методов.Следующие методы широко используются дизайнерами.

    Подшипник на конце грунта
    • Метод Мейерхофа (песок / глина)
    • Метод Васича (песок / глина)
    • Метод Койла и Кастелло (песок)
    • Корреляция с SPT и CPT
    Трение кожи скалы
    9 Обшивка породы определяется в зависимости от состояния и типа породы.

    Обычно предельное поверхностное трение свежей породы и погодной породы указывается в отчете о геотехнических исследованиях.

    Мы должны применить коэффициент запаса прочности для расчета допустимой мощности. Если указана допустимая мощность, мы можем использовать ее напрямую.

    Точечный подшипник скалы (концевой подшипник)

    Оценка основана на результатах испытаний. В большинстве случаев для определения прочности породы проводится испытание на прочность на одноосное сжатие (UCS).

    Отношение между ПСК и концевым подшипником используется для определения окончательного значения.

    Значения RQD и CR также должны проверяться при определении несущей способности сваи и длины раструба, поскольку они отражают состояние породы.

    Таким образом, мы получим необходимые геотехнические параметры, такие как поверхностное трение и значения концевых подшипников, из отчета о геотехнических исследованиях. Что нам нужно сделать, так это применить необходимый запас прочности и рассчитать геотехнические возможности.

    Расчет конструкции сваи

    Допустимое напряжение бетона в буронабивных монолитных сваях в большинстве стандартов рассматривается как 0,25fcu . Есть лишь небольшие отклонения.

    • ACI 318: 0,25 fcu
    • EC2: 0,26 fcu
    • CP4: 0,25 fcu

    Однако сваю необходимо проверять на изгиб, особенно если она построена на слабом грунте. Таким образом, выполняется анализ продольного изгиба свайного фундамента.

    И, учитывая то же, можно сделать конструктивный расчет или расчет арматуры.

    Есть два метода / этапа проектирования сваи.

    1. Рассчитайте критическую нагрузку на изгиб и проверьте, превышает ли она приложенную нагрузку.
    2. Выполните более тщательный анализ потери устойчивости и проектирование.

    Сводка шагов расчета выглядит следующим образом. Дальнейшее чтение необходимо сделать перед выполнением проектирования.

    Шаг 01

    Рассчитайте критическую нагрузку потери устойчивости (Pcr).

    Step 02

    На основе Pcr, грунтовых пружин, вращения в верхней части сваи (может иметь некоторую устойчивость к вращению) и т. Д. Найдите эффективную длину (Lcr).

    Step 03

    Поскольку нам известны приложенные нагрузки, эффективная длина и диаметр сваи, мы можем спроектировать сваю обычным методом или с помощью программного обеспечения.

    Ключевые факторы, которые необходимо учитывать при проектировании свайных фундаментов, резюмируются следующим образом.

    • Оцените геотехническую способность и конструктивную способность сваи и примите меньшее значение как несущую способность сваи.
    • Разделите грузоподъемность сваи на приложенную нагрузку (нагрузка на колонну или приложенная нагрузка; предельное состояние эксплуатационной пригодности), чтобы найти количество свай.
    • При проектировании группы свай индивидуальная нагрузка должна рассчитываться на основе центра нагрузки и геометрического центра каждой сваи.Нагрузки распределяются в зависимости от положения сваи.
    • Если имеется более одной сваи, минимальный зазор между ними должен составлять 2,5 диаметра сваи.
    • Увеличение зазора между сваями не позволит использовать анатомию фермы с конструкцией сваи . Поэтому зазор между сваями выдерживают в 2,5 – 3 раза больше диаметра сваи.
    • Следует обратить внимание на отрицательное трение кожи при наличии органических загрязнений. В противном случае оценка вместимости сваи будет неверной.
    • Раскряжевку сваи следует проверять при наличии очень слабых грунтов, таких как торф, на большей глубине.
    • Обратите внимание на значения RQD и CR при выборе длины раструба.
    • Как правило, в соответствии с большинством стандартов допустимый допуск для конструктивных отклонений составляет 75 мм. Это необходимо учитывать при проектировании заглушки сваи. Особое внимание следует обращать на одиночную стопку. Момент центричности должен передаваться балками грунта.Следовательно, это необходимо учитывать при проектировании наземного луча.

    Строительство свайного фундамента

    Давайте обсудим основные шаги, которые необходимо соблюдать при строительстве свай. Следующая процедура обсуждается в отношении свай, уложенных на месте.

    Следующие допуски допускаются различными стандартами как допустимые отклонения во время строительства.

    Код Допустимый допуск
    ACI-336 4% диаметра или 75 мм; в зависимости от того, что меньше
    BS EN 1536 100 мм; для диаметра сваи (D) ≤ 1000 мм

    0.1D для 1000

    150 мм D> 1500

    Конструкция для граблей менее 1 из 15 пределов до 20 мм / м

    Конструкция с граблями от 1 к 4 до 1 из 15 пределов до 40 мм / м

    CP4 75 мм
    BS 8004 Не более 1 из 75 от вертикали или 75 мм

    Отклонение до 1 из 25 допускается для буронабивных свай, пробуренных с граблями до 1 из 4

    Этапы строительства сваи и ключевые аспекты, требующие внимания

    • Выполнение разбивки
    • Начните удаление верхнего слоя почвы до уровня породы.Он всегда должен стараться поддерживать положение сваи, как указано на чертежах, хотя обычно существует приемлемый допуск 75 мм.
    • Начать выемку керна и контролировать глубину залегания керна. В этом случае он должен следить за тем, чтобы бурение керна происходило в свежей породе, а не в выветрившейся породе.
    • Он должен быть измерен с помощью образцов, скорости проникновения, данных каротажа скважины, других глубин сваи, если таковые имеются.
    • Из-за трудностей с поиском свежей породы первый слой будет заброшен ближе к скважине.Затем можно оценить другие параметры. Исходя из этого, можно приступать к укладке свай.
    • Производятся визуальные наблюдения для проверки качества породы.
    • Кроме того, для проверки прочности породы можно использовать такие методы испытаний, как испытание точечной нагрузкой. Результаты испытаний на точечную нагрузку можно сопоставить, чтобы найти концевую опору сваи. Если это не дает удовлетворительных результатов, следует проводить отбор керна до тех пор, пока не будет найден здоровый камень. Статью методы испытания строительных материалов можно найти для получения дополнительной информации о тестировании.
    • После завершения бурения керна в породе в соответствии с длиной раструба будет проведена очистка.
    • Основная цель очистки – удалить грязь, песок и т. Д. Из бентонита. Это также называется промыванием.
    • Есть параметры, которые необходимо проверить, чтобы убедиться, что свая должным образом чиста. На следующем рисунке указаны предельные значения. Эти значения будут меняться от спецификации к спецификации.

    • Когда бентонит в выработке достигает заданных пределов, промывка прекращается.
    • Затем в выемку кладут трубу.
    • Затем медленно заливается бетон. После того, как он заполнен, дрожь снимается на очень небольшое количество, позволяя бетону вытекать.
    • Этот бетон будет постепенно подниматься со всей грязью и загрязнениями на дне сваи. Затем снова заполняют треми бетоном и дают возможность бетону вытекать.
    • Он должен следить за тем, чтобы конец дрожжевой трубы всегда находился в свежем бетоне.Это позволяет всегда свежему бетону смешиваться со свежим бетоном, и верхний слой бетона постепенно поднимается вверх.
    • Кроме того, очень важно контролировать скорость заливки бетона, чтобы избежать подъема арматурного каркаса. Если скорость выше, клетка будет поднята.
    • Повторяйте это до тех пор, пока бетонирование не будет завершено.

    Испытания свайных фундаментов

    В отличие от других фундаментов, мы не можем видеть, что происходит под землей.

    Ничего не видно…

    Как определить, правильно ли мы построили сваю с помощью..

    • Соответствующее покрытие арматуры
    • Без образования перемычек
    • Без выступов
    • Без бетонных смесей с бентонитом
    • Без полостей (например, сот) в бетоне
    • Без грязи на дне сваи
    • 000
    • и т.д. Поэтому нам необходимо провести испытания сваи, чтобы убедиться, что она построена правильно.

      Подрядчик несет ответственность за проведение испытаний свай по согласованию с консультантом по проекту и сторонним испытательным агентством.

      Методы испытания свай

      В основном существует четыре типа методов испытания свай.

      1. Испытание на целостность сваи (испытание на целостность при низкой деформации)
      2. Испытание на динамическую нагрузку (испытание на высокую деформацию)
      3. Испытание на статическую нагрузку
      4. Звуковое испытание в поперечном отверстии
      Испытание на целостность сваи

      Самый простой метод для прогнозирования целостности сваи.

      С помощью этого теста можно предсказать выпуклости, выемки, выемки и т. Д.

      Это лучший метод определения дефектного файла, но не может оценить вместимость сваи.

      Обеспечивает первоначальное предупреждение о том, неисправна ли свая.

      Испытание на целостность сваи используется для определения свай, подлежащих испытанию другими методами, такими как динамическое испытание сваи и испытание статической нагрузкой сваи.

      Кроме того, этот метод тестирования не требует больших затрат по сравнению с другими тестами. Далее все сваи испытываются этим методом.

      Испытание динамической нагрузкой

      Наиболее широко используемый метод определения несущей способности сваи в существующей конструкции.

      В отличие от теста статической нагрузки, он дает результаты мгновенно. Емкость плие можно получить на месте сразу после тестирования. Однако будет проведен дальнейший анализ, чтобы дать точные ответы после анализа с помощью программного обеспечения, такого как CAPWAP.

      Мы можем получить подшипник скольжения обшивки сваи и концевой подшипник, рассчитанный на испытательную нагрузку.

      Первоначально испытание сваи будет смоделировано с помощью программного обеспечения, а высота падения молота будет определена таким образом, чтобы он не создавал растягивающих напряжений, превышающих допустимые или которые могут восприниматься арматурой сваи.

      Это называется анализом волнового уравнения (WEAP). При использовании этого метода не требуется прикладывать ударную нагрузку несколько раз, пока мы не найдем испытательную нагрузку.

      WEAP обеспечивает взаимосвязь между испытательной нагрузкой, сжимающим напряжением и развитием растягивающего напряжения.

      Таким образом, тестирование может быть выполнено очень легко.

      Испытание статической нагрузкой

      Это более надежный и традиционный метод, используемый при испытании свай. Поскольку все измерения производятся вручную, мы имеем представление о том, что происходит с увеличением нагрузки.

      Нагрузку на сваю увеличиваем до испытательной нагрузки, указанной в проекте сваи, и постепенно снижаем.

      Деформация сваи отслеживается и проверяется, находится ли она в установленных пределах.

      Акустический тест с поперечным отверстием

      Этот тест используется для проверки состояния сваи. Его можно использовать для проверки состояния соответствующих работ в отверстиях, размещенных в свае.

      Трубопроводы укладываются в штабель. Затем испытательный инструмент кладут в стопку и проверяют.Передатчик и приемник используются для проверки состояния сваи.

      На основе скоростей волн прогнозирует состояние сваи. Дополнительную информацию о методе тестирования можно найти в статье Википедии Межскважинный акустический каротаж .

      Глубокие фундаменты | Забивка свай | Фундамент свайный

      В строительстве используются несколько типов фундаментов. Фундамент предназначен для закрепления здания на месте и передачи строительных нагрузок на землю.Обычно дома проектируются с использованием неглубокого фундамента. Перед строительством грунт необходимо проанализировать на несущую способность. Если анализ слоев почвы завершен и почва определена как слишком рыхлая или не способная выдержать надлежащий вес здания без проседания, будет использован глубокий фундамент.

      Фундамент глубокого заложения требуется, когда почва и поверхностное содержание грунта недостаточно прочны или недостаточно толсты, чтобы выдерживать большие нагрузки. Глубокие основания достигаются за счет установки вертикальных компонентов конструкции на несколько футов ниже поверхности земли.Глубина фундамента определяется тем, насколько прочный грунт залегает под поверхностью земли.

      Свайные фундаменты обычно требуются для обеспечения безопасности в многоэтажных зданиях. Кроме того, глубокие фундаменты в южных или прибрежных районах, таких как Луизиана, необходимы для достижения устойчивости, несмотря на высокое содержание воды, ила и рыхлой глины. Напротив, коренная порода обеспечивает наиболее устойчивый и безопасный фундамент здания. Свайный фундамент имитирует каменную платформу, обеспечивая прочное основание.

      Любая возвышенная конструкция также потребует свайного фундамента из-за концентрации строительных сил на небольшой площади. Несущая способность сваи зависит от грунта и конструкционной способности материала, из которого сделана свая. Свайные фундаменты также обеспечивают усиление против сейсмической активности и силы ветра.

      Забивка свай – метод устройства глубокого фундамента. Сваи могут быть изготовлены из бетона, дерева или стали. Сваи также могут быть построены из смеси стали и бетона, так называемые композитные сваи.Сваи могут иметь форму закрытых колонн или образовывать полноценную подземную стеноподобную опору. Сваи могут быть доставлены на площадку и уложены с применением силы, или в земле можно просверлить отверстия, которые образуют полость, которую затем можно заполнить бетоном. Этот метод называется набивкой на месте или бурением свай. Стены подвала также считаются разновидностью свай.

      Сваи могут получить структурную способность за счет трения укладки. Когда физические сваи забиваются в землю, они становятся сильнее из-за трения, возникающего при их установке в землю.Забивка сваи вызывает сопротивление между сваей и окружающей землей, что создает оптимальную основу для дальнейшего строительства.

      «Предыдущая: Прибрежный мост: Морские службы Далее: Прибрежные компании вымощают Лос-Анджелес 18 Видео » .
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
