Опалубка для Фундамента Своими Руками (от А до Я)

Правильно сделанный фундамент строения – залог долговечной его эксплуатации. А залогом хорошего основания строения является опалубка. Для загородного дома или коттеджа можно сделать опалубку для фундамента своими руками.

Содержание:

• Виды опалубки
  • Щитовая
  • Съёмная
  • Несъёмная
• Применение опалубки для разных типов фундаментов
  •  Ленточного
  • Плитного
  • Свайного
• Изготовление опалубки (пошаговая инструкция)
  • Щитовая
• Особенности установки опалубки
  • Щитовой
  • Съёмной
  • Снятие опалубки с фундамента (пошаговая инструкция)
    • ОПАЛУБКА СВОИМИ РУКАМИ

Виды опалубки

Ленточный фундамент

Опалубочные системы (формы под заливку) можно поделить по методу изготовления и способу монтажа. Систему можно собирать (изготавливать) непосредственно на месте строительства, а можно приобрести готовые комплектующие. В любом случае форму необходимо устанавливать на площадке перед заливкой бетона.

Щитовая

Щитовая опалубка

Щитовая

Самый распространённый тип системы. На строительной площадке из досок собираются плоскости требуемого размера. Затем, в соответствии с разметкой, форма монтируется, раскрепляется дополнительными приспособлениями. В качестве укрепляющих элементов служат: распорки, стяжки, клинья и колья

С наружной стороны формы устанавливаются колья, к которым крепятся клины в виде треугольников, удерживающие конструкцию в вертикальном положении.

Для выдерживания геометрических размеров фундамента, применяются стяжки (шпильки), которые после устройства основания извлекаются, а также распорки, установленные между щитами. Распорки остаются внутри залитого бетоном фундамента.

Применяется такой вид системы при устройстве ленточных, свайных (ростверковых) оснований.

Съёмная

Съёмная опалубка

Съёмная

Съёмная или, как её ещё называют, разборная форма монтируется из листов влагостойкой фанеры, толщиной не менее 22 мм. Такие конструкции предназначены для многоразового использования. Как правило, применяются при устройстве перекрытий зданий. Листы фанеры имеют стандартный размер 1,25 * 2,5 м.

Комплекты продаются вместе с опорными, регулируемыми стойками, которые подпирают листы снизу или выступают в качестве распорок при устройстве ленточного фундамента. Также в комплекте идут замки и детали углов.

Такие листы подойдут при устройстве оснований высокого цокольного этажа.

Несъёмная

Несъёмная опалубка

Несъёмная

Также, в основном, покупной тип системы. Элементы конструкции изготавливаются из легкого пенополистирола. Блоки легко монтируются на месте строительства. В комплекты также входят углы. Такой тип опалубки позволяет сконструировать форму основания сложных размеров, вплоть до закругленных.

Преимуществом такого вида системы является простота монтажа со строгим соблюдением геометрических размеров. К тому же конструктив остается в земле и выполняет дополнительно роль утеплителя. Бетон с обеих сторон оказывается окруженным пенополистеролом, который также выступает в роли гидроизоляции основания строения.

Читайте также: Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр

2Размеры конструкции должны быть строго выставлены

3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

 Ленточного

Ленточное основание

Ленточного

Среди строителей распространен этот вид основания. Для его устройства можно применять любой тип системы: щитовую, съёмную или несъёмную. Всё зависит от сложности конструкции и конфигурации основания здания.

Для монтажа конструкции собственными руками выбирают щитовую систему. Она легко собирается из обрезной доски с использованием брусков. К тому же это вариант не требует больших затрат.

Впоследствии конструкцию можно демонтировать и использовать доску в других местах на строительстве дома.

Также подходящий, но более затратный вариант – несъёмная опалубка из пенополистирола. Ленточный фундамент с такой конструкцией получается ровным, а заодно утепленным и гидроизолированным.

Комплекты такой формы поставляются с распорками и соединителями. Процесс сборки напоминает конструктор ЛЕГО.

Разборная система может быть тоже использована, но приобретать её нецелесообразно для строительства частного домовладения. Можно использовать вариант аренды, который тоже затратный.

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м.  Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой —  неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Такие формы легко изготавливаются и монтируются своими руками, так как свайный конструктив нашел своё широкое применение в частном строительстве.

Читайте также: Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Деревянная система для устройства фундаментов любого типа остается самой доступной как по цене, так и для самостоятельного монтажа.

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине.

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

Читайте также: Ловчий пояс для плодовых деревьев от садовых вредителей: описание, виды поясов, изготовление своими руками (Фото & Видео) +Отзывы

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции.

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

5. 5 Общий балл

Про опалубку для фундамента

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Рейтинг пользователей: 1 (1 Голос)

Опалубка своими руками – 95 фото постройки опалубки для стен и фундамента

Разновидности опалубки

Все виды опалубки, независимо от ее формы и размеров принято классифицировать на 2 группы:

• съемная;
• несъемная.

У каждого вида имеются свои особенности и назначение. Выбирая вариант в каждом конкретном случае следует исходить из задачи, которую необходимо решить. Сложные конструкции, как правило, изготавливают посредством несъемной опалубки.

Что выбрать для самостоятельного монтажа

Выбирать вариант материала и способ, которым будет устанавливаться опалубка, необходимо с учетом проекта и местных условий. Немаловажным фактором для выбора является и финансовый вопрос.

При необходимости экономить, имеет смысл применять подручные материалы, которые после демонтажа опалубки могут быть использованы для выполнения каких-то других работ.

В то же время, использование готовых блок форм стационарной опалубки позволяет сэкономить на проведении работ по утеплению возводимой конструкции, так как материал форм отлично сохраняет тепло. Плюсом этого варианта является и простота сборки, собираются формы по принципу детского конструктора.

Следует учитывать и наличие рабочих навыков мастера, который берется за выполнение работ. Так, самостоятельно построить металлическую опалубку для отливки фундамента не получится, если мастер не имеет возможности проводить сварочные работы. А если придется обращаться к услугам сторонних специалистов, то сэкономить на оплате труда не получится.

Итак, самостоятельная постройка опалубки – это вполне разрешимая задача. Внимательно изучив проектную документацию и ознакомившись с технологией работ, собрать деревянные формы для заливки раствора сможет любой домашний мастер, умеющий работать с деревом. Еще проще собрать конструкцию из готовых блок-форм, но этот вариант более дорогостоящий.

Несъемная опалубка

Монолитная опалубка несъемной конструкции производится из специальных арболитных или пенополистироловых блоков. Зачастую ее изготавливают из утеплительных материалов. В данном случае она остается в качестве утеплителя, что исключает необходимость в проведении дополнительных работ по теплоизоляции.

Опалубку при строительстве частного дома лучше сооружать из арболита. Преимущество материала заключается в высоких теплоизоляционных качествах. А, к примеру, опалубка лестницы может изготавливаться из других материалов, как правило, дерева, поскольку здесь не такие высокие требования к теплоизоляции.

При строительстве жилых помещений лучше не использовать пенополистирол в качестве опалубки. Теплоизоляционные свойства данного материала очень высоки, однако он может выделять токсичные вещества.

Инструкция по монтажу опалубки

Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.

Фундамента

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.

От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.

На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны.

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

• на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
• замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
• сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;

• щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
• проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;

• щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.

Совет! Стяжки могут быть несъемными и съемными. Если используется второй вариант, то стяжные элементы устанавливают внутри пластиковых трубок. При демонтаже стяжные винты вынимаются, а трубки остаются внутри монолитной конструкции. Отверстия с внутренней и внешней стороны заделываются раствором.

• внутреннюю часть собранных опалубочных форм выстилают плотной полиэтиленовой пленкой либо рубероидом, крепится гидроизолирующий материал саморезами. Это поможет избежать вытекания раствора через щели. На дно форм рекомендуется насыпать щебень или песок, чтобы жидкость из раствора не слишком быстро впитывалась в грунт;

• перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.

Стен

При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:

• мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
• крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.

Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.

Совет! Чтобы легче было проводить последующую отделку стен, необходимо использовать щиты с идеально ровной поверхностью. Например, из ламинированной фанеры.

Перекрытий

При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.

В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.

Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.

Несъемной

Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.

Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики. Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования.

Съемная опалубка

Установка своими руками опалубки съемной конфигурации является более сложным методом. Но, для многих строительных работ данное решение является единственно возможным. Кроме того, сделать фундамент, к примеру, проще всего именно с помощью съемной опалубки.

Данное сооружение является временным. После выполнения строительных работ опалубку демонтируют. Для изготовления могут применяться различные материалы, зачастую это деревянные доски.

Требования к съемной опалубке

Съемная опалубка должна соответствовать ряду требований:

• высокая прочность. Конструкция должна выдерживать вес бетонного раствора;
• отсутствие щелей, через которые может просачиваться цементный раствор;
• габариты сооружения должны быть четко определены по результатам замеров;
• необходимо использовать крепежные материалы, обеспечивающие быстрый демонтаж.

Фанерная опалубка

Ленточную опалубку своими руками можно изготовить из листов фанеры. С ними достаточно удобно работать. Вариативность размеров материала позволяет быстро смонтировать и демонтировать конструкции. Но, для массивных сооружений фанеру лучше не использовать. Она не выдержит нагрузки большой массы бетона.

При сборке опалубки из фанеры необходимо использовать как можно больше крепежных элементов с минимальным расстоянием между ними. Это даст возможность повысить надежность конструкции.

Монтаж и заливка

Чтобы установить опалубку для стен своими руками, особых навыков не потребуется. Достаточно обладать хорошим глазомером, умело пользоваться нивелиром, отвесом и уровнем. Именно это поможет вам подготовить конструкцию с правильными геометрическими формами, отвечающую строительным нормам.

Итак, как сделать опалубку для стен из древесины или металла? Можно приобрести готовый набор с необходимыми комплектующими и действовать согласно прилагаемому к нему руководству по эксплуатации.

Как правило, выставляются сначала угловые отвесные стойки, после этого фиксируются щиты и балки. Закончив сборку каркаса, соединяем щиты стяжками, устанавливаем боковые подкосы. С самого начала сборки опалубочные элементы закрепляем не полностью. Когда приступим к выведению вертикального положения, замки закрываются полностью. Остается проверить надежность стыковки в точках соединений и залить бетонную смесь.

Если опалубка возводится в сооружении, уже имеющем потолочные перекрытия, строители рекомендуют устанавливать опорные стойки, имеющие верхние крепления в точках соприкосновения с потолком. Часто таким способом пользуются при строительстве многоэтажных объектов, но при небольших видоизменениях от прекрасно работает и на зданиях с небольшим количеством этажей.

Если ППР на установку опалубки стен определяет применение системы из древесины, можно готовить щиты размерами 2 на 0.5 м. Устанавливаются они по такому же принципу, что и стальные. Главная задача – соблюсти ровность по вертикали.

Отметим, что деревянные опалубки выставляются быстрее, но процесс бетонирования в них затягивается. Дело в том, что в металлические формы допускается заливка бетонного слоя высотой 2.5 – 3 м. Для конструкций из древесины такое значение ограничено и не превышает пятидесяти сантиметров, иначе щиты начнут деформироваться от нагрузочного воздействия, и стены получатся неровными.

Для устройства бетонных стен разрешается использовать опалубочную конструкцию для заливки фундаментных оснований. Щиты указанных выше размеров закрепляются попарно распорными брусками. После схватывания залитого бетона распорки остаются на месте, щиты открепляются и перемещаются выше. Отметим, что переставная опалубка в этом случае выставляется на высоту сорок пять сантиметров, нижние края щитов крепятся к брускам, оставшимся в бетоне, выше устанавливаются очередные распорочные элементы.

При возведении опалубки для округлых стен лучше всего применить технологию Veelox. Опалубочные стенки в этом случае после заливки бетона не демонтируются и выполняют роль отделочного слоя. Простые плиты из цемента и древесины соединяются креплениями одноразового применения, устанавливаются на подготовленном основании. Метод помогает собирать различные формы конструкций, вплоть до опалубок для подпорных стен.

Возводя кирпичную опалубку, устраивается кладка из силикатного либо облицовочного материала. Многим кажется такой вариант затратным с точки зрения финансов, времени и сил. Но свои достоинства в этом способе есть, и используют его достаточно часто. Данная методика гарантирует, что в итоге получится надежное каркасное основание с теплыми стенами.

Чтобы заливаемый бетон на распирал кирпичную кладку, выполняют несложные расчеты и устраивают перегородки после каждого третьего вертикального ряда и через четыре – пять камней по горизонтальному уровню.

Часть свободного пространства закладывается утеплителем в виде вспененного пенополистирольного материала, оставшийся промежуток заполняется бетонным раствором М200. Пенополистирол частично компенсирует нагрузку от бетона, а после окончательной усадки расширится и полностью заполнит оставшиеся щелевые участки.

Литая бетонная основа прекрасно удерживает кирпичную кладку, для теплоизоляции созданы все условия.

С целью экономии денег на закупку облицовочного кирпичного материала, внешняя стена устраивается из его продольных половинок.

Этапы сооружения опалубки

Процесс изготовления опалубки можно разделить на несколько основных этапов:

Заготовка брусьев и досок подходящей толщины. Высота брусков должна быть выше будущей конструкции не менее чем на 50 см. Брусья лучше заточить, чтобы проще вбивать в землю.

Монтаж щитков из досок. Щитки лучше собрать отдельно, а затем смонтировать на каркас из брусков.

Разметка будущего сооружения на земле с помощью кольев и веревки.

Подготовка траншеи необходимой глубины. В траншее нужно сделать песчаную подушку, поверх которой уложить слой гравия средней фракции.

Подготовленные заранее щитки из досок монтируются на бруски. Последние вгоняются в грунт в соответствии с выполненной разметкой. Вертикальность и горизонтальность контролируется уровнем.

Для повышения надежности необходимо сделать поперечные перегородки из брусков, стягивающие противоположные стены конструкции.

Для предотвращения просачивания цементного раствора сквозь щели, стенки опалубки стоит укрыть полиэтиленовой пленкой.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

1. Доски с высотой в 30 см присверлить к стене из газобетона.
2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Прутья связать проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Экономичную временную конструкцию можно собрать из досок, применяя такой технологический метод:

• Нижняя часть — стартовая доска — прикрепляется к стенам по периметру здания с обеих сторон. Обычно ее фиксируют с помощью шурупов.
• Последующие доски опалубки ставятся над первой и сколачиваются в щиты с помощью обрезков бруса либо дощечек. Прежде чем крепить доски, нужно удостовериться в их вертикальном расположении.
• В итоге по периметру стен должен получиться прямоугольник без щелей с высотой боковин 300 мм.

Требуемая жесткость придается опалубке вертикально набитыми обрезками досок. Они крепятся с внешней стороны через каждые 700 мм. Надо установить между параллельными щитами стяжки из проволоки с шагом 80–100 см, чтобы давление бетона не выдавило деревянные заслоны.

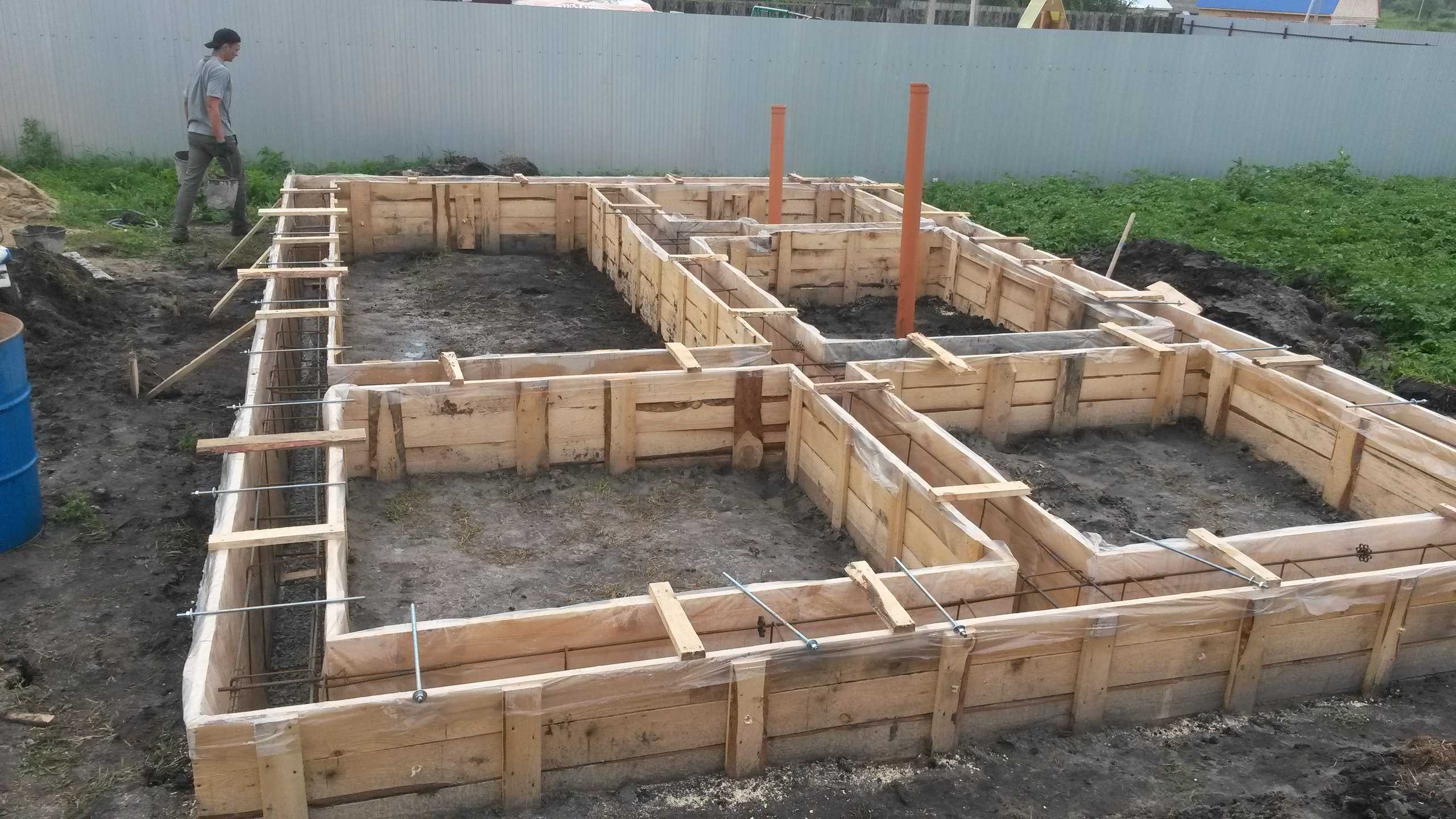

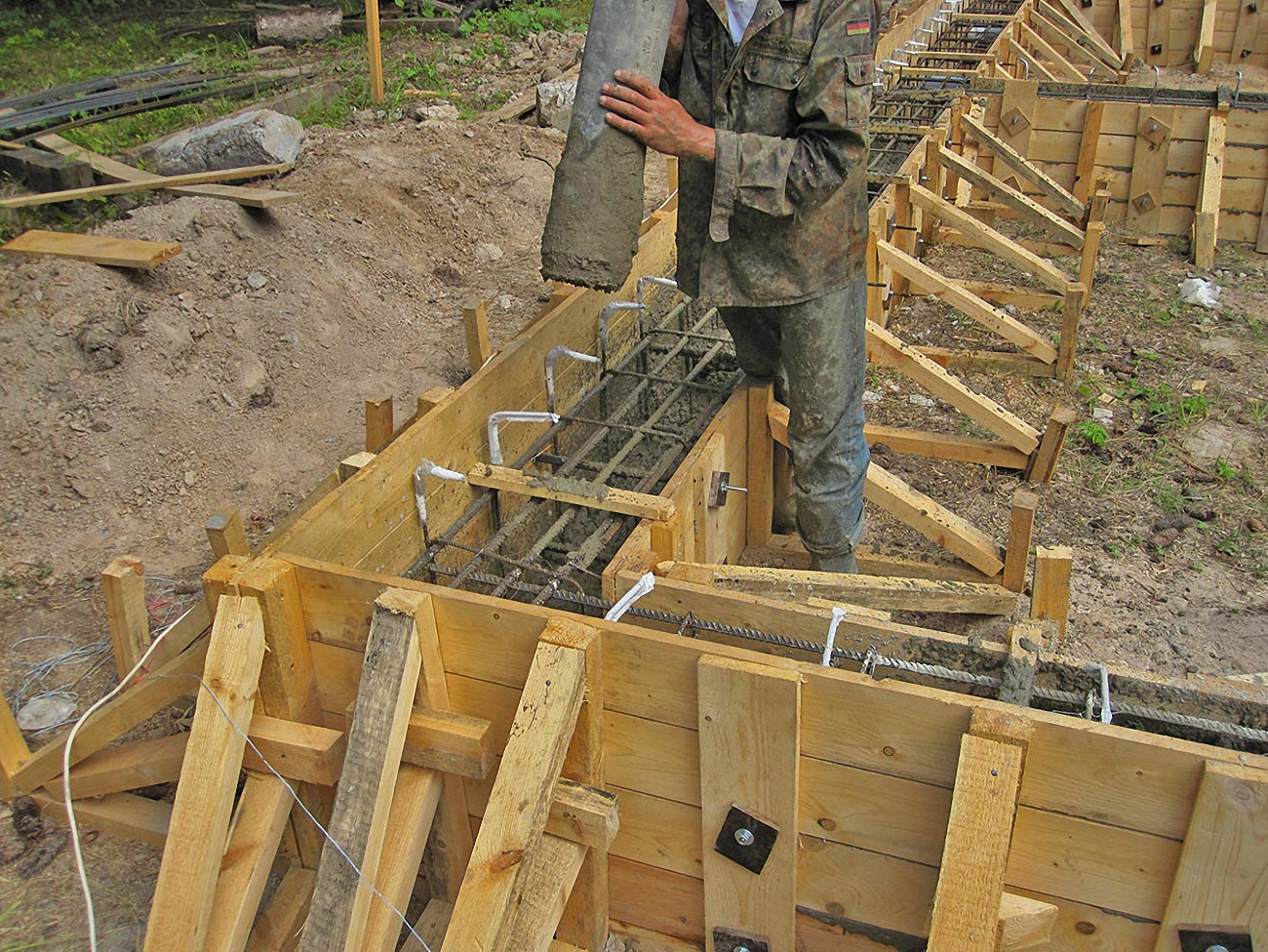

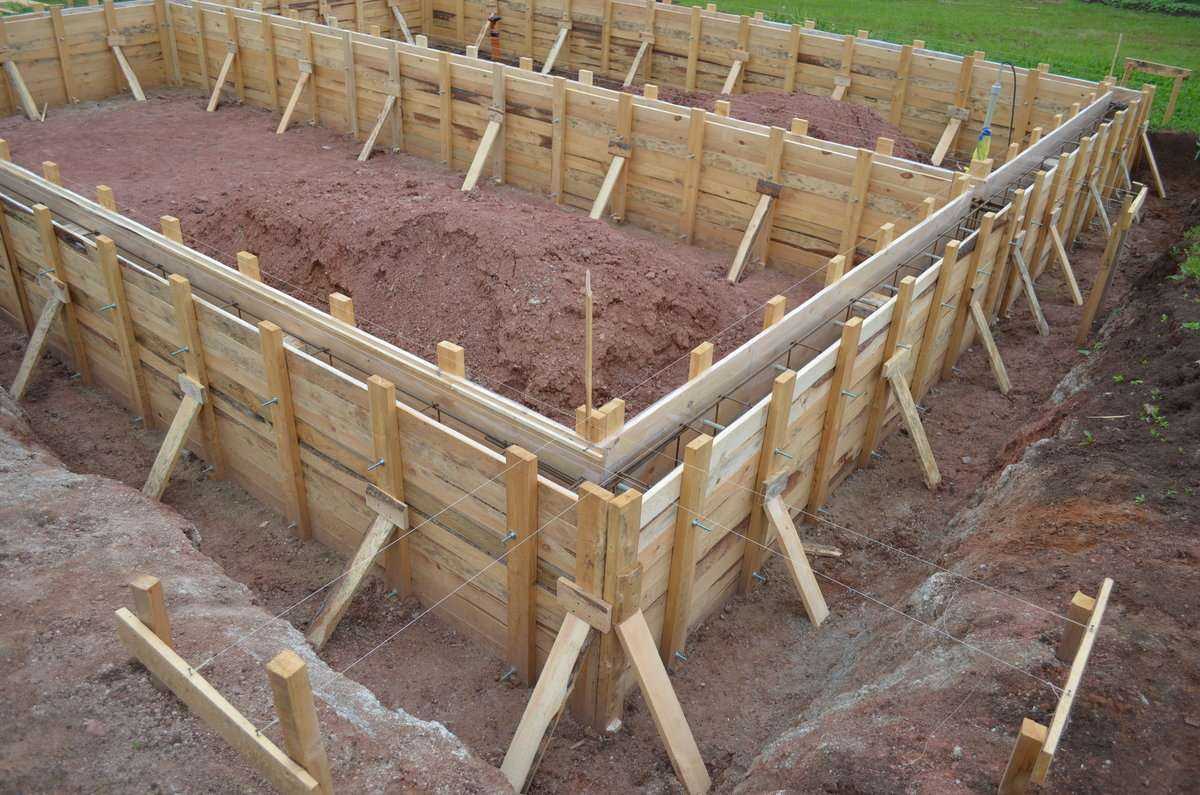

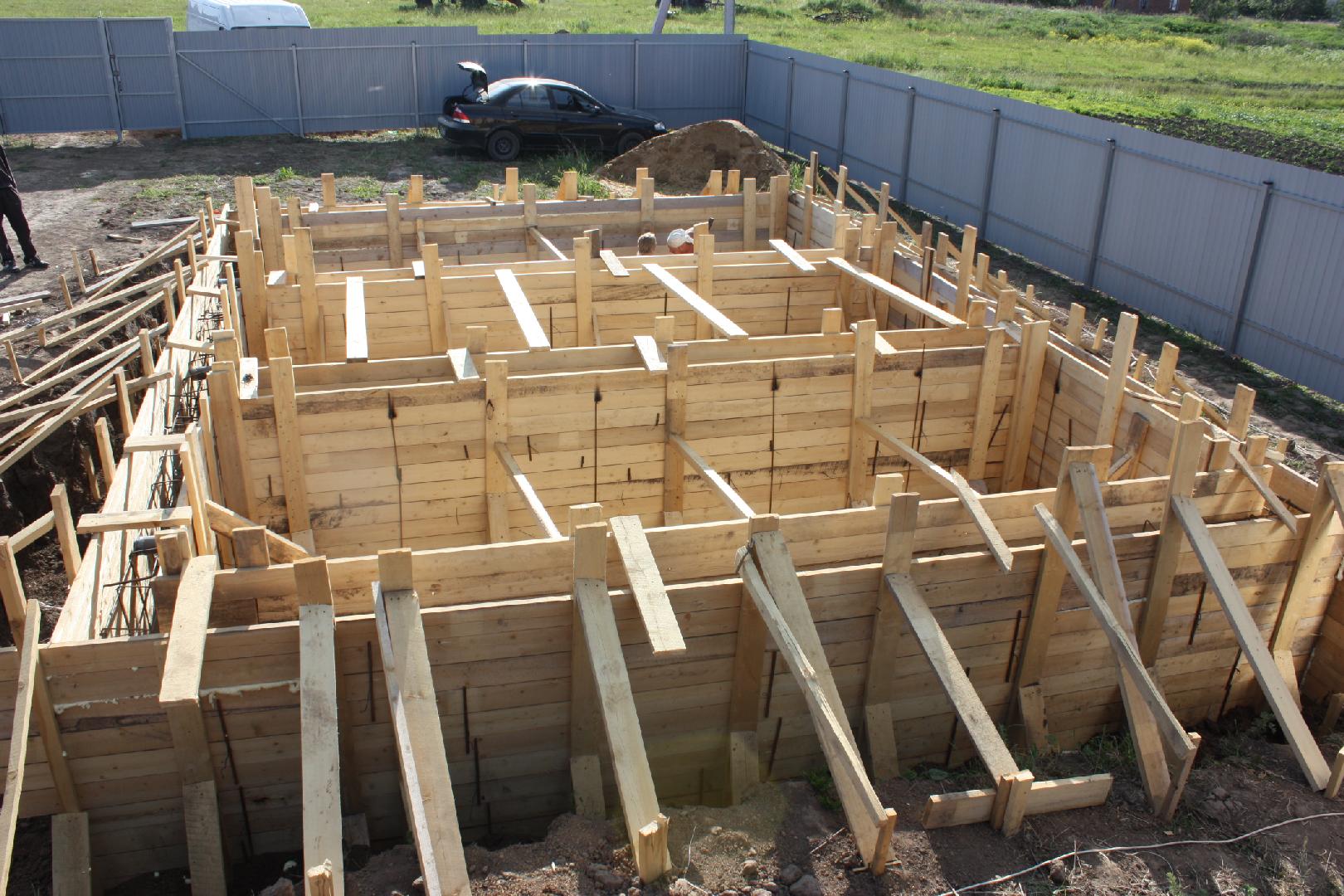

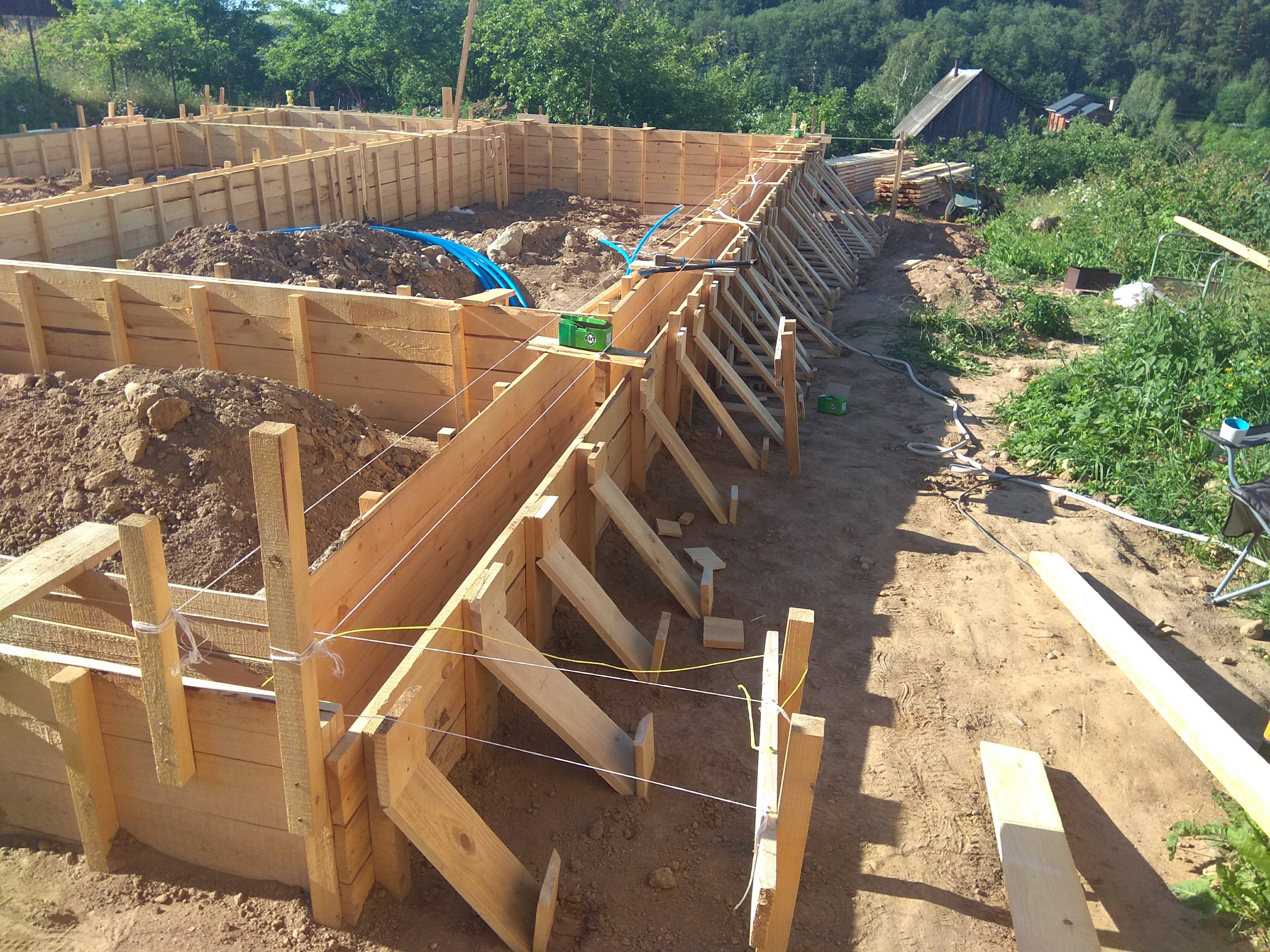

Фото опалубки своими руками

Бетон в деревянной опалубке для фундамента стены, Фотография, картинки, изображения и сток-фотография без роялти. Рис. ESY-041345161

Купите это изображение по цене от

10 долларов США

Всего за 0,27 доллара США при максимальном разрешении с easySUBSCRIPTION

См. наши планы подписки

Лицензия без лицензионных платежей

Выберите разрешение, которое наилучшим образом соответствует вашим потребностям

0}”>

	С 1 МБ А8	724 х 483 пикселей 25,5 х 17 см	72	$10.00
	М 6 МБ А6	1774 х 1182 пикселей 15 х 10 см	300	20 долларов США
	л 26 МБ А4	3692 х 2462 пикселей 31,3 х 20,8 см	300	25 долларов США
	XL 50 МБ А3	5120 х 3414 пикселей 43,3 х 28,9смс	300	$30. 00

Эти цены действительны для покупок, сделанных в Интернете

Купить сейчас

Добавить в корзину

ДОСТАВКА: Изображение сжато как JPG

Код изображения: ESY-041345161 Фотограф: Коллекция: Фотопоиск ЛБРФ Пользовательская лицензия: Низкий бюджет без лицензионных отчислений Наличие высокого разрешения: До XL 50 МБ А3 (5120 х 3414 пикселей – 17,1 “х 11,4” – 300 точек на дюйм)

Специальная коллекция: Маленький бюджет

Доступно для всех разрешенных видов использования в соответствии с нашими Условиями лицензирования бесплатного визуального контента.
