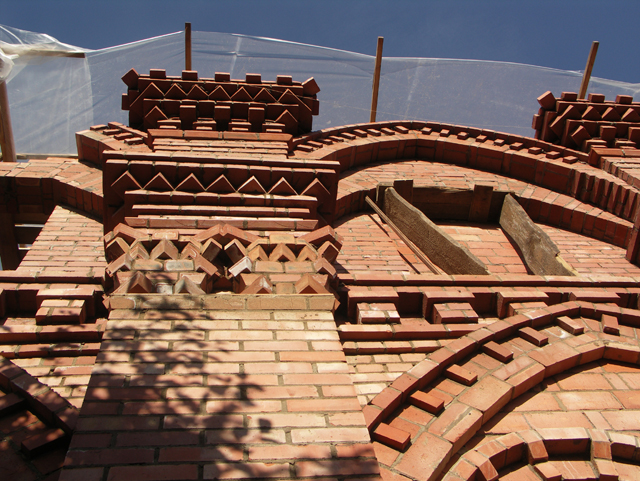

Фигурная кирпичная кладка: Фигурная кирпичная кладка, рубрика Конструкции

Содержание

Способы кладки кирпича — видео инструкция

С учетом высоких требований к надежности, ровности и долговечности кирпичной кладки работу с этим материалом доверяют профессионалам. К базовым правилам относят соблюдение схемы перевязки, контроль за качеством изделия и раствора, толщиной и равномерностью швов, проверку уровня на всех этапах, возведение с углов. Конкретные действия зависят от вида блока и назначения строительных конструкций или облицовки.

Оглавление:

  1. Требования к кладке
  2. Разновидности
  3. Установка облицовки

Общие правила технологии

Особенности работы с этими изделиями связаны с их небольшими размерами, прямоугольной формой и относительно низкой прочностью на изгиб. Практически все кирпичи отлично переносят сжатие и весовые нагрузки, но плохо выдерживают смещения основания. Снизить риски помогает укладка с перевязкой, придерживаются трех пунктов:

  • Все ряды стен размещаются параллельно плоскости основы. Только при таком расположении блоки отработают свою прочность на сжатие и будут испытывать минимальные нагрузки на изгиб.
  • Боковые грани каждого кирпича образуют строго продольные и поперечные швы. Этому условию способствуют пропорциональные размеры.
  • Упомянутые швы располагаются параллельно друг другу.

Эти три правила соблюдаются вне зависимости от толщины, вида и сложности. Их выполнение возможно только при условии перевязки, а именно – закрытия двух нижних изделий верхним со смещением стыка и как минимум на ¼ длины или чередования тычковых и ложковых рядов. Среди самых востребованных схем выделяют цепную, много- и трехрядную перевязку. Первая заключается в последовательном расположение тычков и ложков, этот тип рекомендуют выбрать при возведении стен из рядового блока с последующим оштукатуриванием.

Трехрядная перевязка выполняется при строительстве простенков, на каждый тычковый ряд размещаются три ложковых.

Часто используется лицевой кирпич, работы требуют аккуратности. Многорядная относится к сложным и включает более 2 стенок с шириной в половину элемента, каждые 6 ложковых рядов закрываются 1 тычковым. При возведении наружных стен их могут комбинировать и укладывать по нестандартным схемам: со смещением, английской, цепной, голландской, готичной, крестовой, фламандской или американской.

Исходя из метода и материала заполнения забутовки различают сплошную и облегченную разновидности кладки. Первая – монолитная, может собираться из разных элементов: полнотелых, щелевых и поризованных. Облегченный тип подбирается при необходимости снижения весовых нагрузок на основания с одновременным улучшением изоляционных характеристик, его особенностью является параллельное расположение двух рядов с внутренней прослойкой, заполняющейся впоследствии утеплителем.

В зависимости от толщины выделяют стены и перегородки на 0.5, 1, 1.5, 2, 2.5 блока. При стандартных размерах они имеют ширину в 120, 250, 380, 510 и 640 мм. Толщина конструкций обосновывается теплотехническим и весовым расчетом, как правило, наружные поверхности нуждаются в утеплении. Это объясняется просто: прочностных характеристик полно- и пустотелых типов достаточно для возведения несущих систем малоэтажных домов с шириной в 25 и 38 см, в то время как строительные нормы устанавливают минимум в 65 и 51 см. Но такое увеличение нагрузки и затрат на приобретение материалов не обосновано.

К отдельным группам относят армированную, декоративную и лицевую кладку. Первая выбирается при высоких требованиях к надежности, преимущественно для нагружаемых систем. Оставшиеся реализуются при постройке наружных стен или облицовке фасадов.

Сплошной тип характеризуется минимальным число пустом и отсутствием каких-либо материалов кроме самих блоков и соединительного раствора. Предполагает реализацию одно-, трех- или многорядной схем перевязок при строительстве несущих систем, перегородок, печей и ограждений. Возводят исключительно из целых кирпичей с прямоугольной формой с использованием пластичного, но достаточно густого раствора. Ее несущие и изоляционные способности напрямую зависят от вида элементов. Сплошные конструкции в большинстве случаев нуждаются в дополнительном утеплении, защитной или декоративной отделке.

Облегченный вариант выбирается при сооружении наружных стен дома малой этажности, при таком исполнении расход кирпичей и нагрузка на основание будут минимальными, а способности к энергосбережению – высокими. Этот тип также называется колодцевым из-за наличия простенка между двумя параллельными рядами, заполняемым легкими материалами с целью улучшения изоляционных свойств. В качестве утеплителя применяются разные виды легких бетонов, ППУ, плиты жесткой минваты, керамзит и аналогичные засыпки кроме крошки пенопласта.

При облегченной кладке наружных стен ряды имеют толщину в полкирпича нормального размера, стандартная ширина итоговых построек не превышает 51 см. Главным нюансом технологии является поддержка параллельности и сведение к минимуму отклонений по плоскостности, подходят только целые мелкоштучные элементы. Укладывать всю конструкцию ложковыми рядами не советуется, на 1 м высоты требуется хотя бы 1 тычковый. При необходимости фиксации утеплителя в швы монтируются анкера, в ряде случаев в пирог добавляется слой пароизоляции. Наружную стену можно возводить как из рядового с последующей отделкой, так и из облицовочного блока.

К армированным относятся сооружения, усиленные металлической сеткой или прутьями. Рекомендуют выбирать для стен и колонн, испытывающих сильные весовые нагрузки или при необходимости повышенной прочности. Арматура размещается как в горизонтальных, так и вертикальных швах, условие технологии – превышение толщины раствора на этих участках на 4 мм больше сечения металла. Кладочные размеры кирпича при этом остаются неизменными, в штробировании нет необходимости. Лучшие результаты достигаются при усилении поперечным армированием с помощью сеток через 3-5 рядов, но в целом на частоту влияют требования прочности.

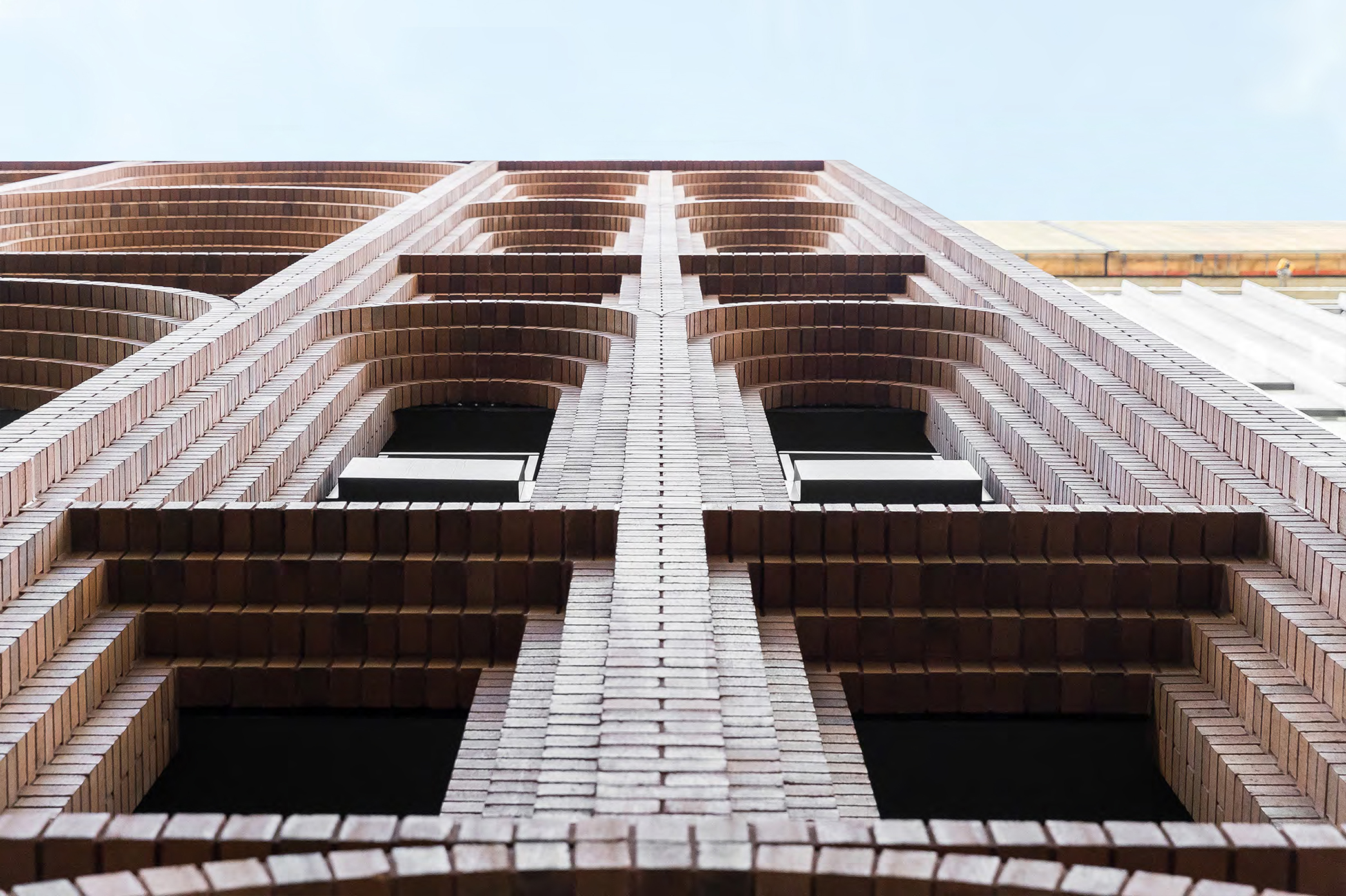

Основных способов монтажа декоративной кладки два: перевязка с рядовыми блоками в процессе строительства или последующая облицовка фасада. При подборе первого варианта сокращаются сроки работ, но внешний вид дома сильно зависит от схемы, неизбежно большое число тычковых рядов снижает эстетичность. Правила практически идентичны используемым при монтаже сплошных стен, различие проявляются в выполнении наружной стороны из лицевого кирпича и методе затирки.

В отличие от оштукатуриваемых в будущем конструкций, выполняемых с подрезкой раствора на 1 мм вглубь, при реализации такой перевязки стыки на краю элементов заполняются специальными составами, из которых формируется выпуклый, ровный или вогнутый шов.

Облицовка уже возведенных стен дает много простора для творчества, этот способ выбирает большинство владельцев частных домов. Декоративный эффект достигается за счет разных видов блоков, комбинирования цветов и размеров, экспериментирования с методами перевязки и затирки, применения фигурных вариантов, монтажа под углом или ребром, вставки поясов, карнизов и свесов. Единственным обобщающим правилом является соблюдение геометрии швов.

Не всегда используются целые изделия, в особенно сложных схемах их разрезают на части.

Нюансы укладки облицовочного кирпича

Главные требования технологии:

1. Принятие мер по предотвращению высолов. В качестве растворов применяются составы с без малейшего включения извести средней густоты. Укладку на чересчур жидкие смеси относят к грубейшим нарушениям. На этапе застывания облицовку берегут от прямого и частого контакта с водой или промерзания.

2. Исключение рисков воздействия грунтовой влаги. Несмотря на низкую влагостойкость, облицовочный кирпич нуждается в хорошо изолированном, ровном и устойчивом основании шириной, не уступающей размерам изделий (они не должны свисать с планки или цоколя).

3. Контроль за толщиной и параллельностью швов, этот параметр проверяется 1 раз в 5 рядов как минимум. Раствор рекомендуют равномерно распределять по всей поверхности примыкающей стороны, не доходя до края 1-1,5 мм, избежать ошибок помогает специальный шаблон.

4. Обеспечение надежной привязки облицовки фасада дома к несущим наружным стенам.

5. Снижение рисков попадания смеси на внешнюю поверхность, случайные брызги удаляют после минимального схватывания (без растирания), но до начала набора твердости.

6. Обязательную расшивку и затирку швов.

7. Предварительную подготовку поверхностей (выравнивание, обработку антисептиками и т.д).

8. Обеспечение вентиляционного зазора между облицовкой и стенами не менее 2 см, закладку небольших отверстий в вертикальных швах каждого 4 ряда.

9. Соблюдение сроков схватывания. Вне зависимости от разновидности лицевой кирпичной кладки за одну смену не следует возводить более 5-6 рядов, в противном случае конструкция сместится под воздействием собственного веса.

Особое внимание уделяется соединительному раствору, его замешивают на портландцементе с маркой прочности не ниже М500 с добавкой промытого и высушенного мелкозернистого песка. Для затворения используется чистая (прокипяченная питьевая или дистиллированная) вода. Рекомендуемые пропорции вяжущего с песком составляют 1:4, консистенция должна оставаться густой. Воду вводят медленно, во избежание высыхания готовят малыми порциями и расходуют незамедлительно. Потребность в предварительном смачивании зависит от величины влагопоглощения: керамический облицовочный элемент (от 6% и выше) опускается в воду на несколько секунд, клинкер (менее 6 %) – нет.

Надежность и красота возводимого фасада во многом зависит от правильности размещения нижнего ряда. Во избежание ошибок его предварительно раскладывают вдоль линии разметки в сухом виде с учетом будущих вертикальных швов. Такая практика позволяет проверить достаточность кирпичей и их уровень по горизонтали. Самый нижний слой раствора выполняет гидроизолирующие и выравнивающие функции, его рекомендуемая толщина составляет 20 мм (все последующие – в пределах 8-10, не более 12). Строительство декоративной кладки начинают с углов, в ходе работ изделия привязываются к стенам с помощью анкеров или проволоки, через каждые 5-6 рядов их приостанавливают. Расшивку проводят незамедлительно, начиная с вертикальных швов.

Кирпич: виды, свойства, применение в Стерлитамаке

Кирпич – широко используемый в строительстве материал. Его используют со времен Римской Империи, поскольку это один из самых надежный строительных материалов. Его используют при возведении строительных объектов как в черте города, так и за его пределами, в сельской местности. Особенно широко распространено применение красного или силикатного кирпича. При выкладывании облицовочной стороны строящегося объекта, как правило, используется керамический кирпич.

Застройщик СЗ Альянс-Групп при строительстве жилых комплексов используют керамический и силикатный кирпич, преимущественно из ближайших городов, таких как Стерлитамак, Куганак и Мелеуз. К примеру: жилой дом Оранж Хаус строится из Стерлитамакского силикатного и Мелеузовского керамического кирпича.


Независимо от цвета кирпича, он может выпускаться в двух основных типовых формах:
• полнотелый;
• пустотелый.

Так же, различаются по тольщине кирпича:

• одинарный – самый популярный вид кирпича, толщина 6,5 см
• утолщенный – позволяет ускорить время строительства

Востребован в строительных работах полнотелый кирпич при возведении различных колонн, сводов, несущих стен здания. Обязательным условием для данного типа кирпича выступает его морозостойкость, при изменении температур он не должен подвергаться разрушению. Немаловажное качество, которым он также должен обладать – пористая структура. Величина пористости в полнотелом кирпиче должна варьироваться от 6 до 20%, это обеспечит его прочное сцепление с раствором. Полнотелый кирпич обладает невысокими теплоизоляционными свойствами, поэтому все наружные стены утеплены пенополистиролом или минеральной ватой.


Пустотелый кирпич используется для строительства наружных стен, требующих наличия высокой теплоизоляции. По цвету пустотелый кирпич выпускается от светлых красноватых оттенков до темно-коричневых тонов. Пустотелые кирпичи характеризуются более высокими теплоизоляционными свойствами, по сравнению с полнотелым, но значительно проигрывает таким теплоизолирующим материалам, как минеральная вата или пенополистирол. Преимуществами полного выкладывания наружных стен из пустотелого кирпича являются уменьшение количества расходного строительного материала, массы возводимых стен и весовой нагрузки на фундамент строительного объекта. Пустоты кирпича могут быть различными по форме: представлять собой круг, квадрат, овал, прямоугольник или даже быть в форме щелей. Пустоты имеют небольшой диаметр, вследствие чего раствор при кладке в них не попадает. Наличие полостей обеспечивает лучшую теплоизоляцию, тепло сохраняется внутри помещения.

В наружных отделочных строительных работах используются следующие основные виды кирпича:
облицовочный;
фигурный.

Популярно использование облицовочного кирпича во всех видах наружной отделки возводимого помещения. Цвет его целиком и полностью зависит от используемого при его изготовлении сырья. Чаще всего это светло-желтый или ярко-красный цвета. Неоспоримым преимуществом использования такого кирпича при наружных работах является его высокая степень стойкости к погодным условиям: снегу, ливням. Внешний дизайн облицовочного кирпича может отличаться различным орнаментом, наносимым на него производителем. Такие кирпичи нашли свое применение как отделочные материалы для кладки печей, каминов. Они успешно создавали внешнюю привлекательность отделываемому им объекту.

Фигурный кирпич выпускается преимущественно в красно-коричневом цвете. По своим качественным характеристикам он обладает высокой морозоустойчивостью и влагостойкостью, почему и применяется в наружных отделочных работах. Кроме того, фигурная форма кирпича придает фасаду возведенного строительного объекта неповторимый эстетичный вид.

Размеры и размеры кирпичей

— таблица размеров на квадратный фут

Компания Glen-Gery предлагает кирпичи разных размеров для полнотелого, пустотелого или рифленого корпуса, а также от модульного размера до размера Double Titan Plus. Самым популярным размером кирпича является модульный кирпич толщиной 3-5/8 дюйма, высотой 2-1/4 дюйма и длиной 7-5/8 дюйма. Тонкий кирпич также доступен во многих размерах, перечисленных ниже.

Самый большой блок , произведенный Glen-Gery, представляет собой Double Titan Plus, который имеет толщину 7-5/8 дюймов и высоту 15-5/8 дюймов (номинально 8x8x16).

Самая длинная из единиц , производимая Glen-Gery, представляет собой размер Roman Maximus, длина которого превышает 3 модульных кирпича (23-5/8 дюйма). Не все размеры доступны на всех заводах; размер и вес также могут различаться в зависимости от завода, для получения дополнительной информации обратитесь в отдел продаж 036

Размер кирпича Указанный размер Количество кирпичей на квадратный фут AVG Вес на единицу Кирпич и раствор Количество Т (толщина) Н (высота) L (длина) Вертикальное движение в курсах/дюйм Кирпич по SF Раствор на 100 футов (куб. футов или мешков)
Раствор на 1000 кирпичей (куб. футов или мешков) дюйма мм дюйма мм дюйма мм                           Модульный 3 5/8 92 2 1/4 57 7 5/8 194 6,86 4 3 C на 8 дюймов 6,86 5,53 8.06 Модульный Frogged 3 5/8 92 2 1/4 57 7 5/8 194 6,86 4.1 3 C на 8 дюймов 6,86 5,53 8.06
Модульный, нерасширенный 3 5/8 92 2 1/4 57 7 5/8 194 6,86 4,7 3 C на 8 дюймов 6,86 5,53 8. 06 Модульная ручная работа 3 5/8 92 2 1/4 57 7 5/8 194 6,86 4,6 3 C на 8 дюймов 6,86 5,53 8.06 Стандартный без раструба 3 5/8 92 2 1/4 57 8 203 6,55 4,9 3 C на 8 дюймов 6,55 5,47 8,36 Стандартный 3 5/8 92 2 1/4 57 8 203 6,55 4,2 3 C на 8 дюймов 6,55 5,47 8,36 Роман 3 5/8 92 1 5/8 41 11 5/8 295 6 3 1 C на 2 дюйма 6,00 6,43 10,72 Королева 3 76 2 3/4 70 7 5/8 194 5,76 4 5 C на 16 дюймов 5,76 4. 03 7,00 Модуль инженера 3 5/8 92 2 3/4 70 7 5/8 194 5,76 4,8 5 C на 16 дюймов 5,76 4,87 8,46 Инженерный модуль Frogged 3 5/8 92 2 3/4 70 7 5/8 194 5,76 5,2 5 C на 16 дюймов 5,76 4,87 8,46 Инженер Стандартный Frogged 3 5/8 92 2 3/4 70 8 203 5,5 5,5 5 C на 16 дюймов 5,50 4,82 8,75 Стандарт инженера 3 5/8 92 2 3/4 70 8 203 5,5 5 5 C на 16 дюймов 5,50 4,82 8,75 Крупногабаритная ручная работа 4 102 2 3/4 70 8 1/2 216 5,19 6,4 5 C на 16 дюймов 5. 19 5,24 10.09 Специальное предложение для строителей* 3 76 2 13/16 71 8 5/8 219 5.02 4,4 5 C на 16 дюймов 5.02 3,49 6,96 Узкая кровать размера “king-size” 3 1/8 79 2 3/4 70 9 5/8 244 4,61 4,8 5 C на 16 дюймов 4,61 3,98 8,65 Король 3 5/8 92 2 3/4 70 9 5/8 244 4,61 7,5 5 C на 16 дюймов 4,61 4,62 10.03 Норман 3 5/8 92 2 1/4 57 11 5/8 295 4,57 6 3 C на 8 дюймов 4,57 5.12 11. 21 Инженер Кинг 2 13/16 71 2 13/16 71 9 5/8 244 4,52 5 5 C на 16 дюймов 4,52 3,53 7,82 Эконом 3 5/8 92 3 5/8 92 7 5/8 194 4,5 6,2 1 С на 4 дюйма 4,50 4.12 9,15 Кингстон 3 5/8 92 2 3/4 70 11 5/8 295 3,84 7 5 C на 16 дюймов 3,84 4,46 11,60 Саксонский 3 5/8 92 2 1/4 57 15 5/8 397 3,43 7,7 3 C на 8 дюймов 3,43 4,92 14,36 Коммунальные услуги 3 5/8 92 3 5/8 92 11 5/8 295 3 9,6 1 С на 4 дюйма 3,00 3,69 12. 29 Регент* 7 5/8 194 3 5/8 92 11 5/8 295 3 15,5 1 С на 4 дюйма 3,00 7.01 23,35 Роман Максимус 3 5/8   92 1 5/8 41 23 5/8 600 3,00 11,5 1 C на 2 дюйма 3,00 6,05 20.16 8-квадратный 3 5/8 92 7 5/8 194 7 5/8 194 2,25 14,1 1 С на 8 дюймов 2,25 2,77 12.29 Титан 3 5/8 92 3 5/8 92 15 5/8 397 2,25 14,1 1 С на 4 дюйма 2,25 3,47 15,44 Титан Плюс* 7 5/8 194 3 5/8 92 15 5/8 397 2,25 20 1 С на 4 дюйма 2,25 6,55 29. 11 Двойной универсальный 3 5/8 92 7 5/8 194 11 5/8 295 1,5 19,2 1 С на 8 дюймов 1,50 2,32 15,44 Двойной Титан 3 5/8 92 7 5/8 194 15 5/8 397 1,13 27 1 С на 8 дюймов 1,13 2,09 18,59 Двойной Титан Плюс* 7 5/8 194 7 5/8 184 15 5/8 397 1,13 40 1 С на 8 дюймов 1,13 4.14 35.11



Единиц на погонный фут в различных позициях

Номинальные 3/8-дюймовые растворные швы

90 039 Размер кирпича
Указанный размер Средний вес на единицу Единиц на погонный фут в различных положениях
Т (толщина) Н (высота) L (длина) НОСИЛКИ УБЛОКИРОВКА СОЛДАТ ЗАГОЛОВОК
дюйма мм дюйма мм дюйма мм

Модульный 3 5/8 92 2 1/4 57 7 5/8 194 4 1,50 4,57 4,57 3,00
Модульный Frogged 3 5/8 92 2 1/4 57 7 5/8 194 4. 1 1,50 4,57 4,57 3,00
Модульный, нерасширенный 3 5/8 92 2 1/4 57 7 5/8 194 4,7 1,50 4,57 4,57 3,00
Модульная ручная работа 3 5/8 92 2 1/4 57 7 5/8 194 4,6 1,50 4,57 4,57 3,00
Стандартный без раструба 3 5/8 92 2 1/4 57 8 203 4,9 1,43 4,57 4,57 3,00
Стандартный 3 5/8 92 2 1/4 57 8 203 4,2 1,43 4,57 4,57 3,00
Роман 3 5/8 92 1 5/8 41 11 5/8 295 3 1,00 6. 00 6,00 3,00
Королева 3 76 2 3/4 70 7 5/8 194 4 1,50 3,84 3,84 3,56
Инженерный модуль 3 5/8 92 2 3/4 70 7 5/8 194 4,8 1,50 3,84 3,84 3,00
Инженерный модуль Frogged 3 5/8 92 2 3/4 70 7 5/8 194 5,2 1,50 3,84 3,84 3,00
Инженер Стандартный Frogged 3 5/8 92 2 3/4 70 8 203 5,5 1,43 3,84 3,84 3,00
Стандарт инженера 3 5/8 92 2 3/4 70 8 203 5 1,43 3,84 3,84 3,00
Крупногабаритная ручная работа 4 102 2 3/4 70 8 1/2 216 6,4 1,35 3,84 3,84 2,74
Специальное предложение для строителей* 3 76 2 13/16 71 8 5/8 219 4,4 1,33 3,76 3,76 3,56
Узкая кровать размера “king-size” 3 1/8 79 2 3/4 70 9 5/8 244 4,8 1,20 3,84 3,84 3,43
Король 3 5/8 92 2 3/4 70 9 5/8 244 7,5 1,20 3,84 3,84 3,00
Норман 3 5/8 92 2 1/4 57 11 5/8 295 6 1,00 4,57 4,57 3,00
Инженер Кинг 2 13/16 71 2 13/16 71 9 5/8 244 5 1,20 3,76 3,76 3,76
Эконом 3 5/8 92 3 5/8 92 7 5/8 194 6,2 1,50 3,00 3,00 3,00
Кингстон 3 5/8 92 2 3/4 70 11 5/8 295 7 1,00 3,84 3,84 3,00
Саксонский 3 5/8 92 2 1/4 57 15 5/8 397 7,7 0,75 4,57 4,57 3,00
Коммунальные услуги 3 5/8 92 3 5/8 92 11 5/8 295 9,6 1,00 3,00 3,00 3,00
Регент* 7 5/8 194 3 5/8 92 11 5/8 295 15,5 1,00 3,00 3,00 1,50
Роман Максимус 3 5/8 92 1 5/8 =41 23 5/8 600 11,5 0,50 6,00 6,00 3,00
8-квадратный 3 5/8 92 7 5/8 194 7 5/8 194 14,1 1,50 1,50 1,50 3,00
Титан 3 5/8 92 3 5/8 92 15 5/8 397 14,1 0,75 3,00 3,00 3,00
Титан Плюс* 7 5/8 194 3 5/8 92 15 5/8 397 20 0,75 3,00 3,00 1,50
Двойной универсальный 3 5/8 92 7 5/8 194 11 5/8 295 19,2 1,00 1,50 1,50 3,00
Двойной Титан 3 5/8 92 7 5/8 194 15 5/8 397 27 0,75 1,50 1,50 3,00
Двойной Титан Плюс* 7 5/8 194 7 5/8 184 15 5/8 397 40 0,75 1,57 1,57 1,50



* Произведено в соответствии с ASTM C652

(1) Эти значения рассчитаны для минимальных количеств, предполагающих швы раствором 3/8 дюйма, и должны быть увеличены для отходов и любых возможных строительных требований, которые могут потребовать дополнительных количеств

Горячий совет месяца: определение размеров каменной кладки (часть 1)

Схема IMI Скотт Конуэлл, FAIA, FCSI, LEED AP

Скотт Конуэлл, FAIA, FCSI, LEED AP

Архитектор | Влиятельный | Чемпион хорошего дизайна и квалифицированного труда.
Моя лента содержит вдохновение и информацию о плитке, камне, каменной кладке и терраццо от имени мастеров и подрядчиков BAC.

Опубликовано 30 марта 2017 г.

+ Подписаться

Примечание: эта статья была первоначально опубликована в выпуске журнала 9 за февраль 2017 г.0008 Информационный бюллетень CSI Чикаго.

Совет. Используйте модульные размеры при определении высоты стен, длины, размеров и расположения проемов; укажите единицы измерения по фактическому размеру, а не по номинальному размеру.

Модульные размеры в каменной кладке — это то, чему многие из нас научились в архитектурной школе, но я часто просматриваю чертежи, на которых показаны такие элементы, как высоты подоконников и размеры проемов, которые не соответствуют типичному каменному модулю и, следовательно, требуют дорогостоящей резки в полевых условиях. единиц каменной кладки. Как правило, при использовании модульного кирпича (номинальной толщиной 4 дюйма, высотой 2¼ дюйма и длиной 8 дюймов, а фактически толщиной 3 5/8 дюйма, высотой 2¼ дюйма и высотой 7 5/8 дюйма) . в длину), горизонтальные размеры, такие как длина стены и ширина проема, должны быть кратны 4 дюймам. модуль, чтобы экономически ограничить кладку только полными и половинными блоками. Вертикальные размеры, такие как высота подоконника и высота проема, должны быть кратны 8 дюймам. модуль, поскольку высота трех кирпичей с соответствующими швами в постели составляет 8 дюймов.

 В качестве примера горизонтального измерения модульного кирпича хорошо подходит номинальный размер 20 футов на 0 дюймов для длины стены, тогда как размер 19 футов на 10 дюймов или 20 футов на 2 дюйма потребует вырезания блоков в полевых условиях на каждом ряду. , или, в качестве альтернативы, резкое отклонение от указанного растворного шва шириной 3/8 дюйма. В качестве примера вертикальных размеров с модульным кирпичом хорошо подойдет стена высотой 10 футов 0 дюймов, но стена высотой 9 футов 8 дюймов или 10 футов 4 дюйма разделит требуемые 8 дюймов. модуля, что приводит к разрезанию блоков или неприемлемым широким или узким швам раствора.

Чтобы полностью понять расположение стены, архитекторы должны использовать на архитектурных чертежах фактические размеры, а не номинальные. При расчете горизонтальных размеров кладки, включая длину стены, длину кладки между проемами или расстояние по горизонтали между вертикальными компенсационными швами, используйте модульное правило 4 дюймов и вычтите 3/8 дюйма из общей суммы, чтобы получить желаемый горизонтальный размер, который будет учитывать на один растворный шов меньше единицы. Например, ширина кирпичного пирса между оконными проемами должна быть 1 фут-11 5/8 дюйма, а не 2 фута-0 дюймов. Поскольку ширину растворного шва можно изменить, эта концепция более критична, когда размер небольшой, скажем, менее 4 футов, и менее критичен, когда размер составляет всю длину стены, например, 200 футов.

Проемы в каменной кладке всегда должны иметь размер от лицевой стороны каменной кладки к лицевой стороне каменной кладки. Поэтому при расчете ширины кладки проемов используйте модуль 4 дюйма плюс 3/8 дюйма, так как на один растворный шов будет больше, чем количество блоков кладки в пролете проема. Например, оконный проем может быть шириной 3 фута-4 3/8 дюйма. То же самое верно и при расчете высоты проемов. Поскольку размеры берутся от верхней части нижнего блока (или нижней части соседнего растворного шва, в случае двери) до нижней части верхнего блока, будет на один растворный шов больше, чем количество блоков, и размеры будут примерно 7 футов-4 3/8 дюйма в высоту. При определении размеров вертикальных участков кладки или высоты кладки будет равное количество растворных швов и блоков кладки, поэтому размеры должны выходить равномерно на 4 дюйма. модуль, например, стена высотой ровно 12 футов 0 дюймов.

Легко ввести в заблуждение простотой модуля кладки и указать на архитектурных чертежах номинальные, а не фактические размеры. Однако на этапе строительной документации чертежи и/или модель BIM должны быть графически точными независимо от масштаба, с указанием фактических размеров блоков и ширины растворных швов, а также с учетом фактических, а не номинальных размеров.

Для продолжения этого обсуждения прочитайте часть 2 статьи по адресу https://www. linkedin.com/pulse/hot-tip-month-modularity-masonry-part-2-maintaining-conwell-faia/
