Эскизы беседок из металла: Беседки из металла своими руками

Беседки из металла – ВикАМет.

У нас вы сможете заказать беседку для дачи или сада. Для этого вам потребуется знать площадь и высоту предполагаемой конструкции. По этим данным можно подобрать подходящие по габаритам металлические  каркасы для беседок. После этого остается только дождаться изготовления. Обычно, на изготовление беседок для дачи уходит несколько дней.

Что представляют из себя готовые летние садовые беседки для дачи: каркас из металла, на металлический каркас натягивается тканевый тент для крыши или крыша покрывается листовым железом, далее, готовая конструкция устанавливается на фундамент. Так и получается дачная беседка! Смотрите на фото садовые беседки с металлическим каркасом.

Кстати, у нас можно и просто купить готовую беседку – есть типовые решения. Звоните, приезжайте, забирайте! Доставить на место можем и мы сами. Беседки доставляются в разобранном виде и собираются на месте. Время сборки 1,5-2 часа.

Виды беседок

Крыша из мягкой черепицы для металлической беседки



Если вам не подходит тент, то мы предлагаем крышу для беседок с использованием мягкой черепицы Ruflex Katepal, цвет кровли вы выбираете сами из существующих в палитре производителя.

Стоимость кровли с работой по установке и материалами составит 39 000 р.

Почему стоит выбирать конструкцию из металла? Прежде всего, это легкость установки. Жесткость трехмерной рамы прощает небольшую разницу высот оснований. Кажется, что не так уж сложно насыпать подушку и выровнять высоту опор. Все верно, но на следующий год разница в составе грунта под опорами и вода от тающего снега сделают свое дело. Со столбами, заглубленными выше точки промерзания грунта произойдет похожая история. Деревянная беседка сразу окажется перекошена. А вот сварная конструкция из металлической трубы сохранит геометрию. Помимо этого, скорость установки и сборки такой конструкции чрезвычайно высока – один день, и вы сможете пользоваться новым сооружением. Согласитесь, что редкие стационарные конструкции можно возвести столь быстро, а здесь можно утром начать установку, а сесть обедать уже под натянутый тент. Поскольку особой квалификации для сборки и установки не требуется, то Вы сможете играючи сделать это сами или поставить задачу разнорабочим.

Единственное, что мы настоятельно рекомендуем сделать, так это утрамбовать места установки опор и приподнять беседку над уровнем земли хотя бы на высоту одного кирпича. Эти две простые операции позволят в несколько раз продлить срок службы всей конструкции. Подъем над грунтом позволит избежать подтопления пола дождем и талыми водами. Следовательно Вам будет комфортно в любую погоду, а ежегодная профилактика основания беседки будет простой, да и требоваться будет гораздо реже.

Чертежи и эскизы беседок из металла

Уход за беседкой из металлической трубы состоит из ежегодного осмотра и, при необходимости, профилактических работах. Каждую весну стоит осматривать всю конструкцию на предмет ржавчины и повреждений покрытия. Пятна ржавчины могут появляться в месте контакта с водой, снегом и влажной травой. Заметили ржавчину – зачистите ее металлической щеткой или наждачной бумагой и нанесите краску по металлу. Если проводить такую профилактику один разв в год, весной, то срок службы беседки из черного металла составит десятки лет.

Кроме этого, при установку опор на грунтовую подушку, стоит ежегодно проверять не ушел ли грунт из под опоры. Если ушел, то это не беда: при помощи автомобильного домкрата приподнимите необходимый угол беседки и подсыпьте грунт. Свежую подсыпку необходимо разровнять, утрамбовать и пролить водой. Сразу после этого можно опустить всю конструкцию и убрать домкрат. Все, работа выполнена!

А для вашего автомобиля есть навес

Навес для автомобиля высотой 3 метра. В стандартной комплектации кровля – сотовый поликарбонат толщиной 8 мм. Ширина навесов от 3 до 5 метров. Длина от 2-х до 10 метров. Столбы из профильной трубы 80х80х3; продольные направляющие 60х40х2; перемычки 40х20х1,2; стяжки 20х20х1,5; фермы внешние 40х20х1,5; фермы внутренние 20х20х1,5.

Автомобильный навес длиной 2 метра и шириной 3 метра стоит 25 000 р.

Автомобильный навес длиной 10 метров и шириной 5 метров стоит 101 000 р.

Вы можете заказать у нас любой нужный Вам размер!

Кроме этого у нас есть забор металлический с воротами и калиткой и арочные кованые ворота. Любители всего уникального смогут заказать у нас изготовление гаражных ворот или изготовление заборов и ограждений. Нужны малые формы – всегда в ассортименте есть кованая садово-парковая мебель и кованая дачная мебель, которая создаст уют в вашем загородном доме. Для загородных участков у нас ведется продажа готовых садовых беседок и мангалов с художественной ковкой, которые удачно впишутся в зону отдыха даже на небольшом участке. А что еще нужно для отдыха? Разве что дачные скамейки и столы. Кстати, у вас на даче оборудована стоянка? Если нет, тогда посмотрите наши кованые заборы и ворота.

Заказать обратный звонок

видео-инструкция по монтажу своими руками, особенности дачных, деревянных, летних построек, из дерева, металла, цена, фото

Текущий рейтинг статьи:

Статьи

При обустройстве загородного участка, каждый из нас хочет повысить комфортность отдыха на нем. Кроме непременного озеленения, многие сооружают бассейны, кто-то придумывает оригинальный ландшафтный дизайн. Однако, помимо всего этого, большинство владельцев дач и загородных домов хотят видеть в своих владениях красивую, удобную беседку.

Подобное сооружение, если оно не очень сложное по исполнению, можно выстроить и своими руками. Естественно, планирование постройки лучше всего доверить специалистам. Они предоставят вам на выбор множество вариантов беседок.

На фото предварительный эскиз постройки.

Однако можно попробовать составить проект и самостоятельно. При этом следует учесть, что эскизы беседок с размерами требуют при своем создании не только познаний в строительном деле, но и также в черчении.

С чего начинать

Сначала необходимо осмотреть участок и выбрать то место, на котором будет установлено сооружение.

Сооружение должно гармонировать с ландшафтом участка.

Подбор места для сооружения и его типа

1. Нужно особенно подчеркнуть, что правильно расположенная беседка должна гармонично сочетаться с общим ландшафтным решением ваших владений. Подобрав участок для строительства, сфотографируйте его с разных ракурсов. Это даст вам возможность определить ось размещения постройки, точки расположения двери, окон и пр.
2. При этом определитесь, какая именно разновидность строения для отдыха вам нужна. Оно может быть стоящим отдельно либо пристроенным, маленьким — лишь для вашей семьи или большим, вмещающим в себя большое число гостей. Кроме этого, беседка может быть стационарной или сезонной, с возможностью ее разборки.

Форма беседки может быть самой разной.

3. Также сразу выберите форму строения. Беседка может быть прямоугольной, квадратной, многоугольной, круглой либо вообще иметь комбинированную, оригинальную конфигурацию.
4. Далее подумайте о внешнем виде постройки. Она может быть резной, кованой, увитой лозой, плющом либо увешанной горшочками с декоративными растениями и т.д. Не забудьте и о внутренней обстановке в строении.
5. Чтобы облегчить себе выбор, можете зайти на тематические интернет-сайты и просмотреть на них эскизы дачных беседок либо приобрести специализированные журналы
   .

Выбор материала, стиля и декоративных элементов

Эскизный набросок большой беседки с мангалом.

1. Далее идет подбор строительного материала. Оптимальный вариант – чтобы цена его была не очень велика.

Обратите внимание!
Главное, чтоб в результате ваших усилий получилась прочная и эстетичная постройка.
Можете применить древесину либо металл, их можно будет в дальнейшем перекрасить либо, по мере необходимости, преобразовать.
Подойдет и пластик.

2. Далее подумайте о декоративных и функциональных элементах. Выберите тип освещения и его расположение, определитесь, будет ли в беседке мангал или барбекю, подумайте о мебели, фонтане или бассейне и т.д.

Теперь можно начертить от руки предварительный план сооружения. Конечно, не все могут это делать профессионально. Однако нарисовать общие эскизы деревянных беседок или металлических сможет любой из нас.

Что должен учесть план сооружения

Конструкция и узлы сооружения на чертеже.

1. Стройматериал следует подбирать в первую очередь, еще до создания чертежей. От его типа будут зависеть все главные технические характеристики сооружения.

Обратите внимание!
Тут дело в том, что основополагающий фактор для правильности проектирования – это масса и стандартные габариты применяемых стройматериалов.
Например, составляя эскизы беседок из металла, следует помнить, что нагрузки на отдельные детали каркаса таковы, что нужен особый крепеж, а также усиленная конструкция.

2. Размеры элементов оказывают влияние на возможность обустройства разных частей строения. Например, асбестоцементный шифер нельзя резать на небольшие куски. Данный момент необходимо учесть при планировании кровли.
3. Проектируя каркас постройки, подумайте о привлекательной и необычной форме беседки. Стандартная конструкция будет смотреться уныло. А на своем собственном загородном участке можно выстроить сооружение беседки любой оригинальной формы и дизайна  интерьера.

Проект кровли.

4. Кровля является важнейшим элементом беседки, в частности, из-за того, что расположена над головой пользователей. Даже эскизы летних беседок должны содержать тщательную проработку конструкции крыши. Тут важно грамотно спроектировать не только перекрытия, но и несущие стропила, а также обрешетку. Ошибки при их планировании способны нести потенциальную опасность для отдыхающих.
5. Обязательно учтите нагрузки на все из элементов сооружения. Ошибочно полагать, что основой конструкции является лишь нижний пояс каркаса. Например, недостаточно поставить его на фундамент беседки. Если нагрузки не будут распределены по каркасу равномерно, устойчивость сооружения и его продолжительный срок эксплуатации обеспечить не удастся.
6. Не торопитесь прорабатывать боковины беседки. Гораздо важнее, в первую очередь, спроектировать кровлю. Таким образом, зная ее массу и возникающие от нее нагрузки, вы сможете определиться с конструкцией стенок.

7. Когда ваши финансовые средства ограничены, не спешите отказываться от эстетичной постройки на участке. Подумайте о сравнительной стоимости облицовочных материалов. Так, вы можете отказаться от дорогой керамической черепицы, а использовать металлический аналог. Для него необходима лишь легкая обрешетка, а его стоимость гораздо ниже керамики.

Вывод

Создавая эскизы беседок из дерева, металла, пластика, не забывайте, что сооружение будет украшать ваши собственные владения. Отнеситесь к работе очень серьезно и внимательно, не забывая о творческом подходе. Ознакомьтесь с видео в этой статье. В нем вы сможете найти много полезных моментов.

Добавить в избранное Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме

Как долго служат металлические беседки?

От элегантных чайных домов Японии до декадентских летних домиков Рима люди во всем мире наслаждаются тенью и укрытием открытых беседок на протяжении тысячелетий. Эти беседки обычно строились из дерева, которое и по сей день остается невероятно популярным материалом для беседок. Но наряду с кедром, тиком, сосной и многим другим в настоящее время растет спрос на беседки из металла.

Металлические беседки являются элегантным и стильным дополнением любого объекта, особенно современного. А при правильной обработке производителем 9Металлические беседки 0005 должны прослужить около 10-15 лет , что делает их отличным соотношением цены и качества.

Большинство домовладельцев, желающих приобрести металлическую беседку, выбирают алюминиевую или оцинкованную сталь. Хотя оба материала приятны для глаз, их различные свойства оказывают огромное влияние на прочность и долговечность вашей беседки. Чтобы вы могли наслаждаться своей беседкой как можно дольше, вот некоторые из ключевых различий между алюминиевой и стальной беседкой.

Стальные и алюминиевые беседки

Прочность и устойчивость

Некоторые люди предпочитают алюминиевые беседки из-за их низкой стоимости и легкого веса. К сожалению, эти качества достигаются за счет прочности и устойчивости, что, в свою очередь, делает алюминиевые беседки менее устойчивыми к сильному ветру, дождю и снегопаду. Во время сильной погоды вам, возможно, даже придется выйти на улицу, чтобы разобрать и убрать беседку или смести скопившийся снег, что может быть неприятным и неудобным.

Оцинкованная сталь, напротив, является гораздо более толстым и плотным материалом. Это значительно повышает устойчивость беседки к атмосферным воздействиям и позволяет оставлять ее открытой круглый год в любом климате. Это означает отсутствие аварийных демонтажей, отсутствие поврежденного имущества и полное спокойствие!

Чтобы продлить срок службы вашей беседки, в металлических беседках Backyard Discovery используется сталь, которая намного толще и прочнее, чем у других производителей. Кроме того, мы тестируем и сертифицируем наши продукты на устойчивость к ветру, дождю и теплу, чтобы обеспечить вам максимальную стабильность и долговечность. И каждая беседка с металлической крышей, которую мы производим, обладает превосходной изоляцией, а это означает, что вы всегда можете сохранять прохладу летом и уют зимой. Таким образом, вы можете наслаждаться исключительной защитой от непогоды и исключительным комфортом круглый год!





Ржавчина и коррозия

Те, кто предпочитает алюминиевые беседки, часто утверждают, что алюминий не ржавеет, а сталь ржавеет. Но эти общепринятые убеждения не совсем точны.

Когда новый алюминий подвергается воздействию воздуха, на его поверхности образуется тонкий слой оксида алюминия. Это защищает его от ржавчины, но не предотвращает формы коррозии. И как только он изнашивается, ржавчине ничто не мешает.

Это может стать серьезной проблемой для тех, кто живет в районах с большим количеством осадков. Поэтому, если вы живете в таком климате, вам может потребоваться регулярно герметизировать или заменять алюминиевую беседку.

Оцинкованная сталь, однако, покрыта тонким слоем цинка, который препятствует проникновению воды и кислорода к нижележащему металлу. Таким образом, он чрезвычайно устойчив к ржавчине и коррозии. Кроме того, стальные беседки Backyard Discovery покрыты порошковой краской для обеспечения дополнительной защиты и продления их максимального срока службы.





Минимальное обслуживание

Как правило, ни алюминиевые, ни металлические беседки не требуют особого ухода, что делает уход за ними очень простым. Все, что вам нужно сделать, это регулярно мыть каркас и крышу, чтобы удалить мусор, и перекрашивать беседку каждые несколько лет, чтобы сохранить устойчивость к коррозии. То есть, если вы не выбрали беседку от Backyard Discovery.

Мы разработали наши беседки из оцинкованной стали, не требующие технического обслуживания . Это означает, что вам не нужно стирать, повторно окрашивать или запечатывать их в любой момент, независимо от того, где, когда и как часто вы их используете. Наше порошковое покрытие не только обеспечивает превосходную устойчивость к ржавчине, но и предотвращает появление сколов, царапин и вредного воздействия УФ-излучения, обеспечивая полную защиту и удобство.





Наслаждайтесь своим задним двором долгие годы со стальной беседкой

При сравнении прочная беседка из оцинкованной стали становится лучшим выбором для тех, кто ищет качество, удобство и долговечность. А благодаря сверхпрочным материалам и сверхстойкому покрытию вы найдете только самое лучшее в Backyard Discovery.

Возьмите нашу популярную беседку Rockport Steel Grill Gazebo в качестве яркого примера — модель, специально разработанная для развлечений. Помимо места для 70-дюймового гриля, он оснащен двумя 12-дюймовыми столешницами для подачи вкусной еды и напитков вашим друзьям и семье. Гладкие швы и скрытые стыки придают Rockport минималистский дизайн, который легко дополняет любой современный дом, а наклонная крыша предотвращает капание и скопление дождя. И если вам нужно что-то более просторное, у Rockport XL есть именно то, что вам нужно.

Какая бы модель ни привлекла ваше внимание, все беседки Backyard Discovery изготовлены с использованием лучших методов и материалов и имеют длительную гарантию, чтобы вы могли полностью доверять своим инвестициям. Так что ознакомьтесь с нашим ассортиментом высококачественных беседок сегодня и начните наслаждаться своим задним двором в полной мере.





Металлические беседки своими руками

Кому-то нравятся металлические беседки, кому-то нет. В основном не нравится тем, кто предпочитает дерево. Но те, кто сталкивался с уходом за деревом, которое круглый год находится на улице, знают, сколько времени, сил и средств уходит на поддержание его нормального вида. С этой точки зрения лучше металл: тщательно обработанный и окрашенный, он годами не ржавеет, не коробится, не рассыхается и не вспучивается, не гниет, не поражается грибками и не желтеет. заплесневелый. самое страшное, что с ним может случиться, это то, что он заржавеет. Но от этой «болезни» есть проверенные лекарства: наждачная бумага, преобразователь ржавчины и краска. Поэтому металлические беседки часто собирают своими руками. Они хороши еще и тем, что выдерживают значительные нагрузки и сочетаются с любыми отделочными материалами как для стен, так и для крыш.

Содержание статьи

• 1 Виды и способы сборки
  • 1.1 Способы сборки
• 2 Из каких металлов делают
• 3 Как сделать беседку из профильной трубы: пошагово инструкции с фото
  • 3.1 Разметка и установка опор
  • 3.2 Нижняя обвязка и стойки
  • 3.3 Ограждение и верхняя обвязка
  • 3.4 Крыша
  • 3.5 Пол и боковая отделка
  900 72
• 4 Фото металлических беседок

Типы и способы сборки

Помимо различных форм – прямоугольной, шестиугольной, восьмиугольной, круглой – металлический каркас может быть установлен двумя различными способами:

1. Вертикальные трубы каркаса забетонированы в землю. К этим стойкам затем крепится остальная часть конструкции. При этом способе наличие фундамента не предусмотрено. В принципе, сделав нижнюю обвязку на некотором расстоянии от земли, можно укладывать пол, но чаще всего при таком способе изготовления железной беседки площадку бетонируют или выкладывают тротуарной плиткой.

   Пробурены скважины под металлические стойки, вставлена ​​труба, пустое место засыпано щебнем. Трубу выставляют ровно, утрамбовывают щебень, затем заливают жидким бетоном

2. Сначала делается мелкозаглубленный столбчатый или ленточный фундамент, иногда заливается монолитная плита, площадка выкладывается плиткой и т. д. Каркас сооружается отдельно и закрепляется после того, как будут готовы хотя бы нижняя обвязка и стойки. Если фундамент столбчатый или ленточный, труба ставится на него и соединяется на месте: поднять готовую конструкцию может только кран.

   Это беседка из профильной трубы на столбах

Как лучше? Это зависит от того, с какой стороны смотреть. Если со стороны надежности крепления, то лучше – первое: стойки замурованы. Также этот вариант более экономичен: нет нижней обвязки и нет затрат на устройство фундамента. Но такое сооружение, если оно без пола, только летняя беседка. На зиму закрытые, нужен пол.

Беседка на фундаменте лучше с той точки зрения, что она изначально предполагает наличие пола. Кроме того, возвышение, пусть и небольшое, защищает от попадания брызг и грязи.

Методы сборки

Традиционно металл соединяют сваркой. Это быстро и надежно. А вот в случае дачного участка может понадобиться разборная конструкция. Ведь оставлять большое количество железа на зиму на неохраняемом дачном участке очень небезопасно. В том смысле, что его легко украсть. В этом случае модули свариваются, а затем соединяются между собой болтами. Как правило, такие сборно-разборные металлические беседки представляют собой каркас, к которому крепится навес, или другое подобное быстро монтируемое или демонтируемое ограждение и не менее легкая крыша.

Для сборной металлической беседки рамы варятся отдельно для каждой стороны, затем собираются на болтах

Каркас в сборно-разборных беседках ломается по краям. Если он четырехугольный, варятся четыре отдельных контура со всеми необходимыми перемычками. В шестигранниках их шесть и т.д.

Из каких металлов делают

Чаще всего металлические беседки своими руками делают из профильной трубы: с ней проще работать. Толщина стенки должна быть не менее 2 мм. Толще ни к чему: продают в основном килограммами, поэтому при тех же наружных размерах с более толстой стенкой они стоят прилично дороже.

При использовании круглых труб толщина стенки остается прежней. Готовить их сложнее, но если у вас уже есть опыт, почему бы и нет: стоят они дешевле специализированных. Также можно использовать металлический уголок. Но его толщина должна быть уже 2,5-3 мм: меньше жесткость. Под облицовкой такая беседка тоже будет хорошо смотреться.

Как варить инверторным сварочным аппаратом читайте здесь.

Выше было про сталь. Но профильные трубы и уголки тоже изготавливаются из алюминия. Конструкция получится намного проще, что в случае с разборной беседкой может быть очень кстати. Но стоит такая труба в несколько раз дороже.

О том, как пристроить веранду к дому читайте здесь.

Как сделать беседку из профильной трубы: пошаговая инструкция с фото

Перед тем, как сварить беседку, необходимо приобрести металл. Для стоек подойдет профильная труба следующих размеров:

• 50*50 мм, если кровельный материал легкий – профлист, металлочерепица, битумная черепица или шифер;
• 75*75 мм с шиферной или черепичной крышей.

Для перемычек берется более тонкий профиль. Максимум 50*50 мм, минимум – 20*30 мм. Его размеры сильно зависят от того, насколько большой будет конструкция. Для мощных строек берут большее сечение, для меньших, естественно, меньшее. Здесь стоит учитывать вес отделочного материала, которым каркас будет обшиваться с боков (если он есть).

Самодельная беседка из профильной квадратной трубы размером 3*3 метра

Для изготовления квадратной беседки 3-3 метра (фото выше), высотой 2,2 м использовались следующие материалы:

• трубы для обвязки 50*50*2 мм – 12 метров;
• профильная труба для перемычек:
  • 40*40*2 мм – 14 метров;
  • 20*20*2 мм – 6 метров;
  • 40*20*2 – 30 метров;
• полоса металлическая 20*4 мм, длиной 2 м.

Разметка и установка столбов

Если участок был засажен, на нем растет трава, плодородный слой необходимо снять. В противном случае растительные остатки под полом сгниют. При строительстве этого сделано не было и запахи два лета подряд были, мягко говоря, “не очень”.

Полученная яма, при наличии хорошей воды с участка, засыпается песком или «родным» грунтом, но без растительного слоя и неплодородная. Если почва глинистая, обязательно замажьте ее той же глиной.

Если вам очень нужен чертеж, вот схема квадратной беседки с четырехскатной крышей. Размеры 2,4*2,4 м, высота до верхней обвязки – 2 м (при необходимости может быть увеличена)

Если вы собираетесь прокладывать трубы прямо в землю, их следует тщательно загрунтовать. Затем просверлите отверстия глубиной примерно 70-90 см. Диаметр зависит от имеющегося у вас отверстия. В готовый котлован вставляется труба, засыпается крупной фракцией щебня или строительного мусора, выставляется ровно вертикально, трамбуется щебень. Выставленную стойку заливают бетоном. Если используется портландцемент М 400, песка можно взять 3-4 части, бетон должен быть жидким, чтобы хорошо проливался в глубину.

Второй вариант: кто-то держит подставку вертикально или вы нашли способ ее закрепить. Затем требуется заполнить яму бетоном со средней фракцией щебеночного заполнителя. Пропорции могут быть такими: 1 часть цемента, 2 части песка, 1,5 – щебня. О марках бетона читайте здесь.

Как выглядит такая стойка в разрезе

Еще один момент: вертикальность установки стоек проверяется не строительным уровнем, а отвесом. Уровень имеет слишком много ошибок. А отвес практически не умеет. Магнитные отвесы очень удобны для работы с металлом: у них в корпусе есть магнит. Просто поместите тело в нужное место, и отвес удержится.

Если вы предпочитаете приподнять беседку, то ее можно разместить, например, на фундаментных блоках. Поскольку целый блок для беседки — это роскошь, блоки 200*200*400 мм можно разрезать пополам (болгаркой с алмазным диском). Полученные кубики раскладывают по площади: по одному по углам, между ними еще четыре, а посередине в шахматном порядке еще 4 штуки. Схема такая же, как на картинке ниже. Блоки посередине нужны, чтобы труба не прогибалась: три метра с ребром 50 мм провисают без опоры.

Разметка стоек под беседку 3 на 3 метра

Чтобы бетон не тянул влагу, промазал со всех сторон битумной мастикой, т.к. на фото они черные. Можно просмолить, у кого есть смола, или положить сверху рубероид в два слоя. А вот кровельный материал рассыплется через пару лет, его качество сегодня хуже некуда.

Все блоки установлены на один уровень. Чтобы легче было выставлять углы, вбивают колышки, натягивают нить, проверяя диагонали, устанавливают блоки по заданной схеме. Все их вершины должны находиться в одной плоскости. Это можно сделать несколькими способами:

• тянем шнурки, проверяем и выставляем их, а уже по ним выравниваем блоки;
• использовать длинную плоскую рейку (доску), на которую положить строительный уровень (проверено и с небольшой погрешностью), и так установить все блоки;
• используйте лазерный уровень, но в солнечную погоду с ним не получится – он почти незаметен (или нужен специальный с такой функцией).

Как вы понимаете, хлопот по размещению блоков можно избежать, закрепив трубы в земле. Правда, привязной ремень тоже нужно будет сделать ровно.

Нижняя рейка и стойки

После выставления блоков на них укладываются отрезки квадратных труб. При изготовлении нижней обвязки металлической беседки использовалась профильная труба 50*50 мм. При желании можно взять и помощнее, но беседка стоит уже 5 лет, хотя больше 10 человек еще не собралось.

Трубы уложены, горизонтальность еще раз проверена уровнем. Варил по углам. Затем из трубы меньшего сечения – 40*20 мм делаются две перемычки, на которые будут опираться доски пола (или фанера, если хотите ее использовать).

Готовая нижняя рейка

Все трубы дважды покрашены грунтовкой, особое внимание уделено местам сварки. Стойки делают высотой 220 см, чтобы голова не поддерживала крышу. Стойки получились тяжелыми (50*50*2 мм), и для того, чтобы закрепить их надежнее, были приварены монтажные раскосы из металлической полосы 20*4 мм (см. фото).

Способ крепления вертикальных стоек монтажными раскосами

Стойку укладывают ровно, проверяют ее направление отвесом (удобнее магнитным), после чего укосины зажимают струбцинами. Так готовить проще: слив почти мертвый и помощник нужен только для страховки. Сначала привариваете трубу по периметру, а затем поочередно снимая хомуты, а также укосины. Они хорошо держатся даже на высоте 2,2.

Стойки у дверей из профильной трубы 50*50 мм в данной беседке заканчиваются на уровне перил. Для повышения устойчивости конструкции их лучше ставить на одной высоте. Но в данном случае хозяин решил, что конструкция устойчива (за счет укосин) и решил немного сэкономить.

Информация Прочтите основы сварки инверторным сварочным аппаратом здесь.

Перила и верхняя рейка

Высота перил в беседке 95 см. А можно меньше и больше – не беда. Можно даже без перил. Например, для сплошного остекления поликарбонатом. Либо обшив одну-две стены светонепроницаемой отделкой (со стороны соседей и/или со стороны улицы).

Средняя рейка – перила – изготавливается из трубы 40-20 мм, того же сечения, что и верхняя рейка. Для увеличения жесткости между первой и второй обвязкой привариваются две вертикальные стойки (высота 95 см, сечение 40*20 см). Вся конструкция на следующем фото.

Полностью собранный каркас из профильной трубы для беседки

Крыша

Затем пришла очередь кровли. Эта железная беседка будет облицована битумной черепицей, так как стропильная конструкция выполнена из дерева. Для каркаса был взят брус 75*40 мм, на обрешетку под мягкую черепицу использована вагонка: так, чтобы вид снизу тоже был привлекательный (можно заменить на влагостойкую фанеру).

В открытые концы стоек забивают деревяшки так, чтобы эта пробка заходила в трубу не менее чем на 10 см. Сверху торчат кусочки по 5-7 см. К этим пробкам крепятся стропила. Их можно обрезать почти под корень, оставив немного, чтобы при необходимости можно было обрезать их под углом.

Как устанавливалась стропильная система (укрыта от дождя)

Прибиты дополнительные укосины под обрешетку (из того же бруса 75*40 мм). Как это делается – смотрите на фото ниже.

Чтобы доска (внизу она получается длиной более 3-х метров) не прогибалась, примерно с середины прибиваются укосины (пленка от дождя, хотя дерево обработано)

Обрешетка для мягкая черепица изготавливалась из вагонки. Она дороже обрезной доски, но эстетичнее выглядит. После установки обрешетки укладывается битумная черепица. Он просто раскладывается и прибивается шпильками в монтажные отверстия. Монтаж начинают снизу, продвигаясь вверх. Вырезать на месте ножницами, легко работать. По бокам, в месте стыка, прибивается через 5-6 см, сверху укладываются специальные уголки.

Обшивка пола и боковин

На пол уложена обрезная доска 70*40 мм. Паркетную доску использовать не рекомендуется: нужны небольшие зазоры, которые позволят древесине набухать при повышенной влажности. Половая доска с шипом и пазом здесь бесполезна.

Борта также отделаны обрезной доской, только 70*20 мм. Вагонку не использовали по той же причине: может получиться, если долго промокнет (туман, дождь). Поверх обшивки прибита доска, прикрывающая концы обшивки, и на нее можно что-нибудь поставить.

Фото беседки из металла и дерева: почти готова

О том, как сделать деревянную беседку читайте здесь.

Фото металлических беседок

Вообще вариантов беседок из металлоконструкций очень много: сварка, ковка, различные материалы, которыми отделываются каркасы. Труба профильная, круглая, из стали и алюминия, есть даже варианты из нержавейки. Все это дополняется любой формой: от квадрата и прямоугольника до любой сложной формы. Металл настолько пластичен, что вариаций очень много. Некоторые из них собраны в фотогалерее.

Необычной формы крыша и навес, на которых были видны декоративные элементы, натянутые изнутри

Металлокаркас, накрытый тентом вместо крыши: тень есть, не жарко и недорого

Необычный ажур из тонких труб, окрашенных в белый цвет, придает конструкции легкость

Очень красивый декор. Это не металлическая беседка, а песня в металле

Еще один вариант многогранной беседки

Художественная ковка в оформлении стеллажей – элегантно и эксклюзивно

Круглая беседка для дачи под голубой поликарбонат — романтично

Простое решение для дачи: квадратная беседка, покрытая бежевым поликарбонатом

Стропильная система может быть красивой

Необычная структура – очень интересное решение

Редко встретишь металлическую беседку из круглых труб. Сварщик – мастер своего дела

Ажурная беседка из металла — летний вариант для дачи или во дворе возле дома

Чертеж шестигранной беседки — вид сверху

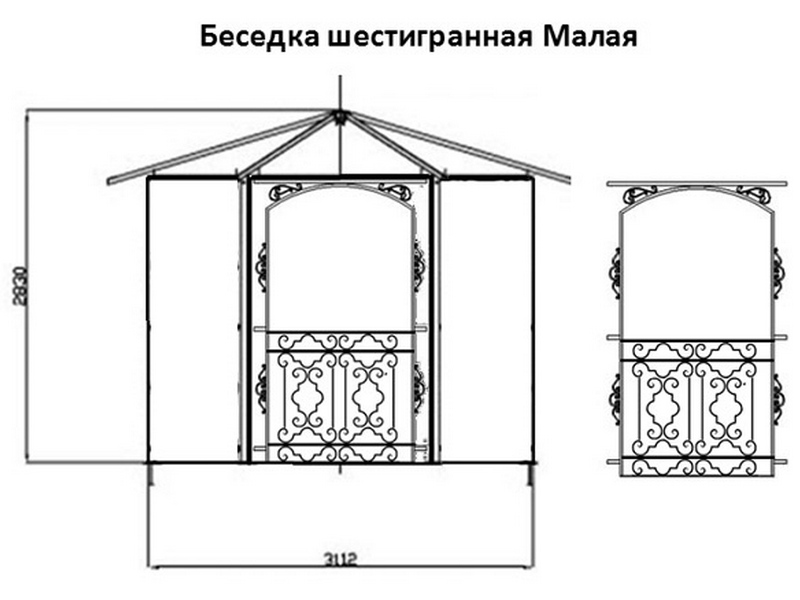

Чертеж шестигранной беседки – фронтальная часть

Открытая беседка из железного шестигранника

Эскиз металлической беседки с отделкой поликарбонатом. В нижней части фигурная отделка труб, которые закрыты темным полупрозрачным поликарбонатом

Фото шестигранной беседки из металлопрофиля с частичной отделкой деревом

Шашлычная беседка с мангалом

Чертеж восьмигранной металлической беседки с размерами

Эскиз восьмигранной металлической беседки с размерами

Металлическая восьмиугольная беседка

Круглая беседка с металлическим каркасом и обшивкой из поликарбоната

Металлический каркас в сочетании с тонированной обшивкой из поликарбоната

Это, пожалуй, самая простая беседка: две гнутые трубы, закрепленные на спинках садовых скамеек. К трубам крепится поликарбонат. Летняя садовая беседка готова.

Как приготовить беседку для дачи смотрите в видео.
