Перемычка над оконным и дверным проемом — очень важная и нужная часть конструкции стены вашего дома.

Что такое перемычки

Перемычка — это отдельный конструктивный элемент для устройства оконных и дверных проемов в стенах частного дома либо другого здания, возводимого из кирпича или строительных блоков.

Обычно представляет собой длинный брусок (балку) прямоугольного сечения, изготовленный из железобетона или армированного ячеистого бетона.

Зачем нужны перемычки

Стена дома из газобетона представляет собой кладку из крупноформатных блоков. Оконные и дверные проемы — это пустоты. Но блоки не могут висеть в воздухе. Поэтому верхнее завершение проемов выполняется с использованием перемычек: они кладутся сверху на ряд кладки, завершающий высоту проема.

Перемычка является верхней границей проема, на нее укладывается следующий ряд блоков и вся остальная часть стены над проемом.

Таким образом, перемычки выполняют сразу несколько важных функций:

• служат прочной и сплошной опорой для возведения верхней части стены над всеми видами проемов,
• укрепляют конструкцию стены: компенсируют изгибающие нагрузки, которые возникают при устройстве пустот в кладке, тем самым предотвращая образование трещин,
• формируют верхний край оконных и дверных проемов, предохраняя оконные рамы и дверные коробки от деформации «провисающими» блоками.

Отметим, что перемычки используют только для устройства прямоугольных проемов. Арочные и сводчатые проемы имеют иную конструкцию.

Виды перемычек

Как элемент конструкции стены, перемычка основной своей частью «висит» в воздухе, опираясь на кладку только по краям. Последующие ряды кладки оказывают на этот «мост» высокую нагрузку. При этом сама перемычка не должна провисать и передавать даже малую часть этой нагрузки на оконную раму или дверную коробку. Понятно, что к таким изделиям предъявляются высокие требования по прочности «на изгиб».

Поэтому чаще всего в строительстве применяют:

• готовые монолитные железобетонные перемычки заводского изготовления,
• готовые монолитные газобетонные — из разных видов ячеистого бетона с обязательным внутренним армированием стальными прутками,

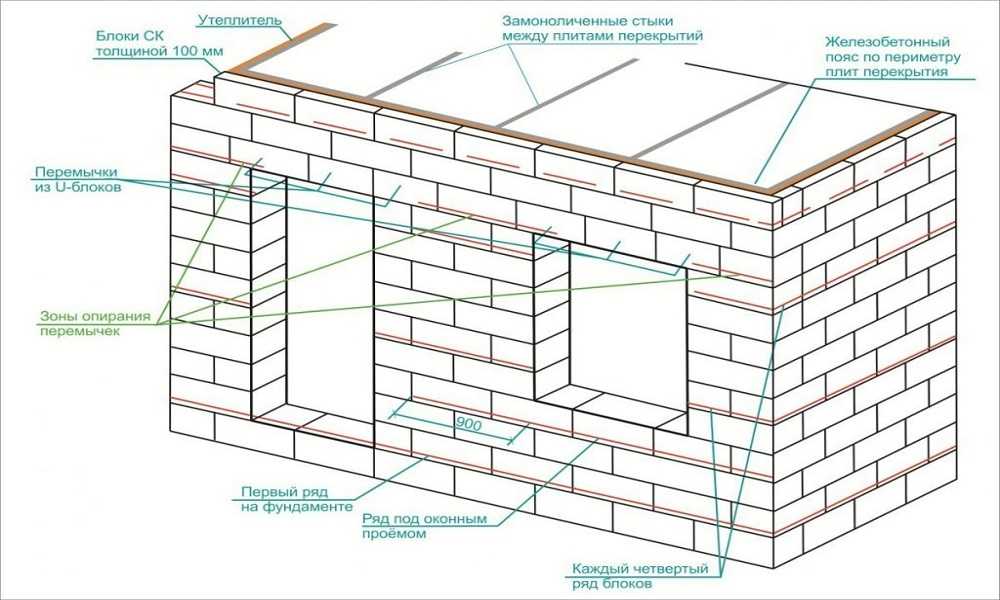

• сборные из специальных U-образных блоков, которые армируются и заливаются непосредственно на месте строительства,
• сборные из стальных уголков, на которые просто укладываются стандартные газосиликатные блоки.

Выгодная цена на газосиликатные перемычки:

• Стоимость – от 620 руб/шт

Перейти в каталог

Перемычки для газосиликатных стен

При возведении стен из газобетонных блоков, включая газосиликатные, можно применять все виды перемычек.

Однако все они имеют свои плюсы и минусы:

• Железобетонные — самые прочные и надежные. Но самые тяжелые. Газосиликат — достаточно хрупкий материал, поэтому такие перемычки можно ставить, если используются блоки марок не ниже Д500 и Д600. Но и в этом случае железобетонные элементы будут «мостиками холода» — ведь они имеют худшие показатели по теплопроводности, чем газосиликат. Такие стены обязательно нужно будет основательно утеплять;
• Газосиликатные. Пожалуй, лучший вариант. Заводы-изготовители выпускают широкий ряд типоразмеров перемычек. Это позволит вам устроить проем легко и быстро. Ширина проема ограничена длиной перемычки с учетом глубины опирания (двух боковых заходов на кладку). Такие изделия имеют точные геометрические размеры и формы, прочный внутренний каркас из стальных прутков, полностью соответствуют размерам блоков для кладки. Стена получится ровной и гладкой, однородной по механическим и теплопроводным характеристикам. Единственный недостаток — достаточно высокая цена таких изделий. Но количество оконных и дверных проемов в частном доме вряд ли будет настолько большим, чтобы использование газобетонных элементов привело к сильному удорожанию строительства. Зато вы будете уверены в надежности и монолитности стен вашего дома;
• Сборные из U-образных блоков. Используются как более дешевая замена готовых изделий и при устройстве нестандартных по ширине проемов (до трех метров). Такие конструкции изготавливают прямо на месте. U-образные блоки представляют собой несъемную опалубку. Несколько блоков соединяют между собой торцами. В прямоугольный вырез сверху укладывается стальная арматура, которая затем заливается раствором. Конструкция требует утепления.
  Утеплитель (как правило, ЭППС) может укладываться как снаружи, так и внутри блока, прямо в паз вместе с арматурой;
• Сборные из стальных уголков. Самый бюджетный вариант. Сверху проема снаружи и изнутри укладываются уголки (реже — просто арматурные прутья), на которые затем просто кладутся последующие ряды блоков. Здесь необходимо делать углубления, чтобы «утопить» уголок и обеспечить ровную поверхность стены. Стальные уголки, которые находятся на наружной поверхности стены, являются «мостиками холода» и требуют утепления.

Говоря о преимуществах тех или иных вариантов устройства перемычек, важно понимать, что, кроме разницы в стоимости, прочностных и теплофизических показателях, использование готовых изделий существенно упрощает и ускоряет строительство. Более дешевый вариант (с U-образными блоками, стальными уголками или заливкой монолитного бетона на месте) требует проведения «мокрых» работ. Плюс залитый бетон должен долгое время застывать и набирать необходимую прочность, что замедляет процесс строительства.

Читайте статьи по теме: плюсы и минусы газосиликата, строительство домов из газосиликатных блоков.

Железобетонные перемычки в строительстве: особенности материала, виды и размеры, армирование, монтаж

Железобетонные перемычки используются в современном строительстве. Эти изделия являются стандартными и изготавливаются на специализированных предприятиях. Материал изготовления – тяжелые марки бетона и каркас из стальной арматуры. Железобетонные перемычки, изготовленные по ГОСТу 948-2016, очень хорошо выдерживают нагрузку на изгиб, поэтому их используют для перекрытия окон и дверей.

Содержание

1. Что собой представляют стандартные ж/б перемычки?
2. Разновидности и маркировка железобетонных перемычек
3. Размеры ж/б перемычек
4. Армирование железобетонных перемычек
5. Монтаж ж/б перемычек
6. Правила установки

Что собой представляют стандартные ж/б перемычки?

Бетонные перемычки, изготовленные согласно требованиям ГОСТов, состоят из следующих элементов:

• Каркаса, сделанного из крепкой стальной арматуры. Арматурный каркас существенно повышает прочностные характеристики изделия и не допускает его растрескивания в процессе эксплуатации.
• Прочного бетонного монолита из раствора тяжелых марок..
• Элементов для строповки (скобы из стальной проволоки), залитых в бетон. Они необходимы для перемещения тяжелых перемычек строительной техникой для перевозки и монтажа.

В регионах с суровым климатом для изготовления бетонных перемычек используют морозостойкие марки бетона. Прочность арматурного каркаса производитель рассчитывает, в зависимости от предстоящей нагрузки на изгиб.

Железобетонные перемычки используются при выполнении строительных работ, и выполняют следующие задачи:

• Оконные и дверные перемычки позволяют увеличить нагрузку на проемы.
• Выполняют роль компенсаторов при воздействии вертикальной нагрузки на проемы.
• С их помощью создается так называемый силовой контур, который в разы увеличивает несущие характеристики элементов строительной конструкции.
• Являются надежной основой для установки кровельных элементов.

Железобетонные перемычки могут использоваться, в зависимости от своих прочностных характеристик и размеров, для разных целей: при строительстве дорог и эстакад, устройстве рельсовых путей для строительных кранов или городского транспорта, строительстве дорог, и т.д.

При выполнении строительных работ ж/б перемычки над окнами и дверьми монтируются в кирпичных, блочных , каменных и монолитных стенах.

Разновидности и маркировка железобетонных перемычек

Сегодня производители выпускают несколько основных видов ж/б перемычек, соответственно ГОСТу:

Брусковые ж/б перемычки имеют сечение сторон не больше 25 см. Длина перемычки, в зависимости от марки, может составлять от 1030 до 5960 мм. Стандартная брусковая перемычка выпускается в 10 вариантах длины. Каждый из вариантов имеет два собственных подвида с собственным весом и армированием.

• Плитная перемычка. Представляет собой комплект из нескольких брусковых перемычек шириной от 250 мм. Конструкция имеет прямоугольную форму.
• Железобетонная перемычка Г-образного типа. По всей длине перемычки делается специальная выемка в четверть. Это позволяет использовать перемычку данного типа в местах, где плита примыкает к перекрытию.
• Фасадная ж/б перемычка. Закрывает проем снаружи за счет того, что создает четвертной уступ.

В исключительных случаях строительные нормативы допускают использовать торцы и наклонные грани, однако при этом общая площадь опорной стороны перемычки может быть уменьшена. При изготовлении высококачественных перемычек используется бетонный раствор марки М250 и выше.

Как и для всех железобетонных конструкций, для перемычек существует специальная маркировка, которая соответствует требованиям ГОСТа. Маркировка представляет собой набор из цифр и букв, который наносится на одну из сторон перемычки:

• Если цифра проставлена в начале маркировки, она указывает на порядковый номер сечения перемычки.
• Буквы ПП и БП означают тип сечения перемычки.
• Число после буквы указывает длину перемычки в дециметрах.
• Следующее число обозначает нагрузку, на которую рассчитана перемычка в кН/м.
• Далее указывается индекс, который отвечает за марку арматуры для каркаса.
• Индекс, обозначенный буквой «п» говорит о том, что перемычка имеет петли для строповки.
• Если из тела перемычки выступает арматура предназначенная для крепления к другим элементам, это указывается буквой «а».
• Закладные и такелажные элементы обозначаются буквой «б».

Вне зависимости от вида, любая железобетонная перемычка в процессе изготовления укрепляется арматурным каркасом. В конструкциях данного типа применяется несколько видов арматуры, качество которой строго регулируется ГОСТами. Перемычки брускового и плитного типа имеют свои стандартные размеры, которые указаны в нормативных документах.

Так, в документации на железобетонные перемычки указано, что для усиления оконных проемов необходимо использовать несущую ж/б перемычку с маркировкой 3ПБ-25-8Ат800п. Это значит, что сечение перемычки должно составлять 12х22 см, длина – 246 см, нагрузка – 8 кН/м. Металлический арматурный каркас должен быть сделан из стали марки Ат 800, перемычка должна быть снабжена монтажными петлями.

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Задать вопрос

Перемычки, предназначенные для перегородок, менее прочные. Для арок, и арочных проемов дверей и окон перемычки рассчитываются и изготавливаются отдельно для каждого проема – в зависимости от кривизны и прочих особенностей.

Размеры ж/б перемычек

Все железобетонные перемычки изготавливаются по размерам, предусмотренным ГОСТами. Например, в технической документации указано, что над оконным проемом нужно установить перемычку с маркировкой: 2ПБ-13-1п. Это означает, что размеры перемычки составляют 1290х120х140мм. Размеры перемычек могут варьироваться в зависимости от типа и марки: Для ПБ размеры следующие:

• Длина перемычки составляет от 1 до 6 метров.
• Ширина – до 250 мм.
• Высота – от 65 до 585 мм.

Для перемычек плитного типа (ПП):

• Длина от 1.1 до 3 метров.
• Ширина составляет от 380 до 510 мм.
• Высота – от 65 до 220 мм.

Перемычки Г-образного типа имею следующие размеры:

• Длина – от 1.5 до 6 метров.
• Ширина – от 250 до 510 мм
• Высота – от 290 до 585 мм.

Фасадные перемычки (ПФ) делают по стандартной ширине – 250 мм. Остальные размеры изделия следующие:

• Длина составляет от 0.8 до 4.3 м.
• Высота – от 140 до 290 мм.

Таблица размеров брусковых перемычек

Армирование железобетонных перемычек

Выбор типа арматурного каркаса и марки самой арматуры зависит от того, какой вид перемычки нужно сделать. Согласно ГОСТу для этого типа изделий, для их изготовления должна применяться арматура диаметром от 6 до 8 мм.

Для продольного армирования железобетонной перемычки применяют напрягаемую арматуру из термической стали Ат800 или Ат600С, горячекатаную арматуру марки А800 или А600. Что касается ненапрягаемой арматуры, то ее делают из стали марок А400 или А500, может также использоваться термоупрочненная сталь марок А240, А400, А500 или проволока В-500, Вр500.

При изготовлении брусковых или плитных перемычек стандартных размеров, нужно учитывать, что при толщине изделия в 12 см нужно делать плоский каркас, а при толщине в 25 см – делают каркас пространственного типа.

При напряжении арматуры, требуется, чтобы отклонения в железобетонной контрукции не были более значений в таблице:

		мм
Наименование отклонения геометрического параметра	Наименование геометрического параметра	Предельное отклонение
Отклонение от линейного размера	Длина перемычки:
	до 2500 включительно	±6
	свыше 2500 до 4000 включительно	±8
	свыше 4000	±10
	Ширина и высота перемычки: Размер, определяющий положение:	±5
	выступов, выемок и отверстий	5
	закладных изделий:
	— в плоскости перемычки	5
	— из плоскости перемычки	3
Отклонение от прямолинейности	Прямолинейность профиля лицевой поверхности перемычки:
	длиной до 2500 на заданной длине 1000	3
	длиной свыше 2500 до 4000 на всей длине перемычки	±3
	длиной свыше 4000 на всей длине перемычки	±4

При изготовлении перемычки прутья арматуры укладывают в опалубку и крепят вязальной проволокой для создания прочной сетки. Ячейка сетки должна иметь размер от 25 до 5о мм – это самый подходящий показатель для обеспечения надлежащей прочности конструкции.

Монтаж ж/б перемычек

Чтобы правильно установить перемычку, необходимо соблюдать правила во избежание перекосов и повреждений изделия. При малоэтажном и частном строительстве, если длина перемычки не превышает 2 метра, ее можно устанавливать вручную. Для проемов больших размеров придется использовать автокран. Способ монтажа зависит от вида перемычки:

ПБ – используется для установки на проемами в несущих стенах, так как эта перемычка имеет повышенную прочность и способна выдержать вес верхних перекрытий.

ПП – имеют меньшую прочность, поэтому их устанавливают только на самонесущих стенах и перестенках. Перемычки устанавливают только после того, как окончена кладка кирпича в местах, отмеченных в проекте. Перед установкой перемычек обязательно проводится проверка уровня кладки и надежность поверхности.

Также перед монтажом очень важно определить глубину, на которую будет производиться установка. Для несущих стен глубина должна составлять не менее 25 см с каждой стороны. Для самонесущих стен достаточно 12 см. Для того, чтобы покрыть всю ширин стены, в ряд устанавливается несколько перемычек. Однако следует учесть, что они не должны выступать за стену.

Правила установки

В процессе монтажа необходимо учитывать несколько важных нюансов:

• Высота перемычки должна быть не меньше 5% от высоты проема.
• Что касается ширины, она должна быть равной ширине стены.
• Перемычка может быть использована не менее, чем через месяц после изготовления.
• Перед установкой перемычки раствор нужно утрамбовать, чтобы выгнать воздух не допустить образования пустот.
• После установки горизонтальное положение обязательно проверяется с помощью уровня.

Если перемычка установлена правильно, она обеспечивает прочность и долговечность конструкции.  Железобетонные перемычки должны изготавливаться только из бетона высокопрочных марок с качественным и надежным арматурным каркасом, так как к прочности перемычек предъявляют повышенные требования. Выбирая перемычку, нужно учесть нагрузку, для которой она предназначена. Наиболее часто используемый тип перемычек – брусковые. Они недорогие, несложные в изготовлении, и при этом способны выдерживать достаточно серьезные нагрузки. Однако с целью экономии материалов и денег для поемов самонесущих стен используют и более дешевые типы перемычек.

Читайте также: Назначение, маркировка железобетонных ригелей.

Видео: Правильный монтаж железобетонных перемычек:

видов перемычек | Их использование в жилищном строительстве

Двери и окна являются не только важными компонентами строительной конструкции, но также представляют собой уязвимые места в ее внешней оболочке. Создание проема в здании требует тщательного проектирования, поскольку при этом необходимо обеспечить сохранение структурной и термической стабильности. Вот где перемычка вступает в игру.

Что такое перемычка?

Перемычки представляют собой изгибаемые элементы (балки) и части конструктивной системы. Они являются горизонтальными (элементами), необходимыми для поддержки стены над проемами в стене, такими как дверь, окно или жалюзи.

типы перемычек на основе материалов строительства:
(a) Деревянные перемычки
(b) Каменные линтели
(c) Brick Lintels
(D) Подкрепленный кирпичный Lintel Бетонные перемычки
01. Простые бетонные перемычки
02. Железные бетонные перемычки
01 (a) Сборные перемычки
02 (b) отлиты в Situ Lintels
(F) Стальные перемычки

• Стандартная полость стальные перемычки
• Широкие внутренние листовые полосы
• Широкие листовые стальные перемешители
• Специальные листовые листовые листовые листовые листовые листья

(г) . (h) Полые перемычки

(a) Деревянные перемычки

Это самый старый тип перемычек, но они используются даже сегодня. Деревянные перемычки обычно используются в холмистых районах, где древесина в изобилии дешева. На равнинах деревянные перемычки редко используются из-за их высокой стоимости, подверженности возгоранию и подверженности гниению из-за гниения или термитов.

Строительство дома

Избавьте свой дом от термитов с помощью этих советов по предотвращению появления термитов!

Деревянные перемычки могут состоять либо из цельного бруса (для небольших пролетов), либо из сборных секций из двух или более частей, скрепляемых болтами через соответствующие промежутки. См. рисунок выше. Эти сборные перемычки обычно используются для больших пролетов. Деревянные перемычки размещаются с надлежащей опорой на концах так, чтобы они перекрывали проемы. Позже над ним сооружают каменную кладку. Деревянные перемычки сравнительно слабы; поэтому над ними предусматривают разгрузочные или разгрузочные арки из кирпича или камня. Пространство между перемычкой и аркой заполняется кирпичной или каменной сердцевиной.

Следует уделить должное внимание следующим аспектам деревянных перемычек:

• Деревянные перемычки должны быть изготовлены из прочной и твердой древесины, такой как тик, палисандр или соль. В противном случае они, скорее всего, сгорят и сгниют или могут погнуться под большой нагрузкой.
• Величина опоры концов перемычки должна быть адекватной (обычно от 15 до 20 см). Эта горизонтальная конструкция должна опираться на раствор, чтобы обеспечить твердую и равномерную поддержку конструкции.
• Глубина должна составлять 1/12 пролета или 15 см, в зависимости от того, что больше. Его ширина выдерживается равной толщине стены.

b) Каменные перемычки

Они рекомендуются только в местах, где камень доступен в изобилии, а конструкция выполнена из каменной кладки. Каменные перемычки также можно использовать в зданиях, состоящих из каменной облицовки. Каменные перемычки изготавливаются из плит камней достаточной длины без изъянов как в цельном виде, так и в соединении нескольких кусков. Толщина каменной перемычки должна быть 80 см, или 4 см на каждые 30 см пролета, в зависимости от того, что больше.

Использование каменных перемычек, как правило, не рекомендуется по следующим причинам:

• Камень, имеющий низкую прочность на растяжение, не может выдерживать поперечные напряжения. Следовательно, каменные перемычки никогда не должны использоваться для проема, превышающего 1 метр пролета, если только они не снабжены разгрузочными арками наверху, в противном случае для них потребуется ненормально глубокая перемычка.
• Трудно получить плиты из камней достаточной длины и глубины, свободные от дефектов или изъянов. Более того, каменные перемычки оказываются дорогостоящими, поскольку из-за их веса требуется много времени на добычу, транспортировку на стройплощадку, отделку и специальную обработку на стройплощадке.

(c) Кирпичные перемычки

Используются для перекрытия небольших проемов (менее одного метра) с небольшой нагрузкой. Как правило, они состоят из кирпичей, которые обычно укладывают на торец, а иногда и на ребро.
Кирпичная перемычка сооружается на временной деревянной опоре (т. е. действует как центрирующая), известной как поворотная деталь. Кирпичи с крестовинами больше подходят для возведения перемычек, так как они образуют жонглирование при соединении и, следовательно, обладают большей устойчивостью к сдвигу в торцевых соединениях (большая прочность). Структура, образованная с использованием лягушачьих кирпичей, называется «кирпичной перемычкой».

Следует уделить должное внимание следующим моментам:

• Кирпичи должны быть твердыми, хорошо обожженными, без дефектов, таких как комки, трещины и дефекты, с острыми и прямыми краями.
• Глубина кирпичных перемычек, которая зависит от размера проема и внешнего вида кирпичной кладки, должна быть кратна ряду кирпичей. Обычно это 10 см, 20 см и так далее. №
• Для склеивания лягушачьих кирпичей следует использовать смесь цементного раствора в пропорции 1:3.
• Дверные и оконные рамы следует крепить с отступом 2,5 см от внешней стороны стены.

(d) Перемычки из армированного кирпича

Когда необходимо использовать кирпичные перемычки на больших пролетах, их армируют стальными стержнями. Эти перемычки строятся по тем же принципам, что и перемычки из железобетона, с той лишь разницей, что вместо бетона используется кирпич хорошего качества. Кирпичи укладываются параллельными рядами (либо ребрами, либо плашмя) таким образом, чтобы оставалось пространство шириной от 2 см до 4 см по длине для вставки арматуры, т. е. стальных стержней или стержней. Эти пространства с армированием затем заполняются или заливаются богатым цементным раствором или цементным бетоном. Но их не рекомендуется использовать в местности с высокой интенсивностью дождя или повышенной влажностью. Это связано с тем, что стержни могут подвергаться коррозии с течением времени, что ослабляет перемычку.

Строительство домов

Причины коррозии арматурной стали в бетоне

(e) Бетонные перемычки

В настоящее время наиболее часто используемыми типами перемычек являются бетонные перемычки, изготовленные из цементного бетона. Они бывают двух типов.
01.  Гладкая бетонная перемычка
02.  Железобетонная перемычка

01. Гладкая бетонная перемычка

• Изготавливаются из гладких бетонных балок. Они лишены стальных стержней; следовательно, они не подходят для тяжелых нагрузок.
• Изготавливаются только для пролета до одного метра.
• Бетон прочен на сжатие, но слаб на растяжение. Следовательно, эти перемычки не используются для более длинного пролета.

Строительство домов

Как производится бетон?

02. Железобетонные перемычки

В настоящее время широко используются железобетонные перемычки. ЖБИ заменил все остальные строительные материалы по следующим причинам или преимуществам –

9Перемычки из железобетона 0044 огнеупорны, долговечны, прочны, экономичны и просты в изготовлении.
• Разгрузочные арки исключаются при использовании железобетонных перемычек.
• Эти перемычки можно использовать для различных пролетов и условий нагрузки.
• Скорость строительства увеличивается при использовании сборных железобетонных перемычек.

ЖБТ-перемычки обычно сооружаются из бетонной смеси в соотношении 1:2:4 (1 цемент: 2 песок: 4 щебня, по объему), армированной стержнями из мягкой стали.
Ровный бетон непригоден для перемычек, так как он сравнительно слаб на растяжение. Следовательно, перемычки обычно укрепляют с помощью стержней из мягкой стали или какой-либо другой формы армирования. Количество армирования зависит от факторов, а именно ширины проема, пролета перемычки и общей нагрузки, которую должна нести перемычка.
В настоящее время большинство перемычек снабжаются погодными навесами или «чхайджа». При этом нужно соблюдать много мер предосторожности. Прочтите здесь, чтобы понять меры предосторожности, которые вы должны принять.

Строительство домов

Что такое железобетонная каркасная конструкция?

Типы перемычек из железобетона

Перемычки из железобетона могут быть сборными или отлитыми на месте:

01(a) Предварительно отлитые перемычки из железобетона до 2 метров или около того. Их отливают в деревянные формы и заранее отверждают. Сборные перемычки оказались экономичными, поскольку одна и та же форма может использоваться для изготовления нескольких перемычек. Более того, использование сборных перемычек из железобетона обеспечивает быстрое строительство, поскольку не требует дополнительного времени для отверждения или удаления опор. Однако при укладке сборной перемычки следует проявлять особую осторожность, чтобы убедиться, что отмеченная поверхность находится на верхней или верхней стороне.
Все сборные перемычки маркируются гудроном или краской вверху после заливки бетона в форму, чтобы отличить его от основания. Это важно, потому что, если грани перевернуты в положении или арматура перевернута, произойдет разрушение конструкции, что поставит ее под угрозу.

Строительство домов

Что такое сборный железобетон?

Согласно «М. М. Гояля, для большинства обычных дверных и оконных проемов общепринятой практикой является изготовление сборных перемычек, преимущество которых состоит в том, что сразу же установка перемычки над проемом позволяет возводить над ней кирпичную кладку, тогда как монолитная перемычка должна дать затвердеть, прежде чем над ним можно будет возводить кирпичную кладку. Сборные перемычки должны иметь четкую маркировку буквой «Т», указывающую на верхнюю часть перемычки, чтобы они правильно прилегали к стальной арматуре в нижней части перемычки.

02(b) Монолитные бетонные перемычки

Для больших пролетов перемычки следует отливать на месте. Для монолитных железобетонных перемычек возведение центровки, укладку арматуры и бетонирование производят как обычно. Концы стержней зацеплены для увеличения сцепления или связи между ними и бетоном. Для перемычек требования по глубине и армированию можно сравнить следующим образом:

Строительство домов

Разница между сборным и монолитным бетоном

(i) Глубина перемычки

• Для обычных нагрузок примите глубину 15 см для пролетов до 1,2 м. Добавляйте еще 2,5 см на каждые дополнительные 40 см пролетов.

(ii) Армирование в перемычках

Количество основных стержней зависит от нагрузки, которую нужно нести от стены выше, и ширины проема. Как правило, при толщине стены 10 см (полкирпича) принимают 2 бруска и на каждые дополнительные 10 см толщины прибавляют по одному основному бруску. Диаметр стержня зависит от пролета и, как правило, принимается следующим образом (чередующиеся центральные стержни загнуты вверх)

• 6 мм Φ для пролетов до 1 метра.
• 8 мм Φ для пролетов от 1 до 1,5 метров.
• 10 мм Φ для пролетов от 1,5 до 2 метров.
• 12 мм Φ для пролетов от 2,0 до 3,0 метров.

В соответствии с «IS 9893 (1981)» армирование перемычек должно состоять из стержней из низкоуглеродистой и среднепрочной стали, соответствующих IS: 432 (Часть I) 1966, или жесткотянутой стальной проволоки, соответствующей IS: 432 (Часть II). )-1966 или горячекатаный деформированный прокат в соответствии с IS: 1139-1966 или высокопрочный деформированный прокат в соответствии с IS: 1786-1979. На арматуре не должно быть отслоившейся прокатной окалины, рыхлой ржавчины, слоев краски, масла, грязи и любых других покрытий, которые могут уменьшить сцепление между бетоном и сталью. Легкая пленка ржавчины не должна считаться вредной, но сталь не должна быть покрыта ржавчиной.

Домостроение

Плюсы и минусы стальных арматурных стержней

В случае полых стен над проемами может быть предусмотрена загрузочная перемычка из железобетона (L-образная перемычка), детали которой показаны выше на рис. Они лучше по внешнему виду и экономичнее. Но мы всегда должны следить за тем, чтобы его носок был достаточно прочным, чтобы выдерживать вышеуказанные нагрузки. Также следует предусмотреть гибкий гидроизоляционный слой (D.P.C).

Строительство домов

Гидроизоляция и гидроизоляция

(f) Стальные перемычки

Эти перемычки, состоящие из катаных стальных балок, встроенных в бетон, используются над большими проемами, особенно когда они должны выдерживать большую нагрузку твердых материалов. стены в таком положении, как витрины и эркеры. Их иногда называют брессуммерами. Иногда перемычки, состоящие из стальных уголков или швеллерных секций в бетоне, применяют при небольших пролетах и ​​малой нагрузке, особенно когда сверху нет места для установки арки или для выполнения разгрузочной арки. Будучи очень дорогостоящими, они ограничены только в особых случаях.

Они обычно состоят из сборных секций из трех прокатных стальных балок или швеллерных секций, которые удерживаются вместе на надлежащем расстоянии с помощью трубчатых сепараторов или поперечных болтов. Стальные сборные секции залиты бетоном для защиты от воздействия коррозии и огня. Перед бетонированием на дно стальной секции укладывают полосу металлической обрешетки или проволочной сетки, чтобы увеличить сцепление или сцепление между ними и бетоном. Вся эта система лечится как перемычка ПКР.

Строительство домов

Что такое перемычка? | Определение, типы и цель!

Типы перемычек

01. Стандартная стальная перемычка

Наиболее часто используется в строительстве. Средний диапазон размеров будет составлять около 98 мм, состоящих из блоков или кирпичей. Они являются лидерами в мире строительства по своей несущей способности. Они специально разработаны, чтобы нести тяжелые нагрузки каменной кладки. Они известны своей силой и стабильностью. Вопреки распространенному мнению, они просты в установке и имеют привлекательную оцинкованную поверхность. Еще одной хорошей особенностью является его стойкость к температурным изменениям. Термическая эффективность является важным фактором, который следует учитывать для областей, подверженных экстремальным колебаниям температуры.

02. Стальные перемычки с широким внутренним листом

Эти типы камней имеют особую дополнительную особенность: внутренний лист, который может удерживать дополнительную кладку из блоков, требующую поддержки. Эти типы перемычек известны тем, что поддерживают блочную кладку длиной около 160 мм. Они довольно популярны в области каменной кладки. Они доступны в различных длинах с различными шагами в различных диапазонах размеров.

Строительство дома

Разница между перемычкой и балкой в ​​конструктивной системе!

03. Стальные перемычки с широким наружным листом

Этот тип перемычки поставляется с наружным листом. Преимущество, которым они обладают, заключается в том, что они поддерживают камень на внешнем листе. Камень шире кирпичной кладки. Комбинированные перемычки могут поддерживать дополнительную ширину, которая достигается за счет использования камня. Он очень легко устанавливается, а также может быть отсоединен, когда в нем нет необходимости. Этот внешний лист специально разработан, когда используется внешний камень.

04. Стальные перемычки с коротким наружным листом

Они имеют внешний лист шириной около 75 мм и специально разработаны для поддержки каменной, а не кирпичной кладки, в отличие от других аналогов. Реконструированная каменная кладка на строительных площадках обычно поддерживается этим типом перемычки. Максимальная общая длина начинается с диапазона размеров 600 мм, а в некоторых случаях и выше, предлагая столь необходимую дополнительную длину. Гальваническое покрытие дополнительно повышает надежность конечного продукта. Широко известно, что эти типы перемычек выдерживают нагрузки на бетонный пол и точечные нагрузки, что делает их чрезвычайно ценными в области каменной кладки.

Мы также написали статью о

Строительство дома

Каковы плюсы и минусы кирпичной кладки в строительстве?

(g) Специальные перемычки – Catnic

В большинстве случаев не требуется ничего, кроме бетонной перемычки или стандартной стали. Однако существуют различные типы проемов, для которых может потребоваться специальная перемычка. Они доступны на рынке как катновые перемычки, названные в честь компании-производителя.

Эти типы перемычек включают антикоррозионное покрытие и теплоизоляцию, чтобы уменьшить потери тепла через эти неизбежные разрывы в конструкции стены. Перемычки Catnic предназначены для широкого спектра применений, в том числе под карнизом, полой стены, угла, деревянного каркаса, а также перемычки для тяжелых или экстремальных нагрузок.

(h) Полые перемычки

Полые перемычки предназначены, как видно из названия, для установки в полости наружной стены и могут использоваться для перекрытия как дверных, так и оконных проемов. Форма клина помогает выводить любую воду из полости наружу, а не позволяет ей проникать внутрь.

Среди всех перемычек в настоящее время для перекрытия проемов наиболее широко используются железобетонные перемычки. Это связано с тем, что другие материалы устарели из-за множества недостатков. Например, деревянные склонны к гниению, каменные дорогие и могут иметь дефекты, а стальные секции расточительны и расшатываются под воздействием солнца, а также не свободны от коррозии.
Помните, что перемычки необходимы в строительном мире. Если не предусмотреть перемычку, то в стенах появятся направленные вверх диагональные трещины, которые потом сложно заделать.

Строительство домов

Почему современные здания подвержены трещинам по сравнению со старыми?

Изображение предоставлено: Изображение 1, Изображение 3, Изображение 4, Изображение 6, Изображение 7, Изображение 8, Изображение 11, Изображение 12, Изображение 13
Двери и окна являются не только необходимыми частями конструкции здания, но и уязвимыми местами во внешней оболочке. Создание входа в здание требует звуковой инженерии, поскольку необходимо сохранить структурную и тепловую устойчивость – в этой ситуации используется перемычка.

Перемычка — это балка, которая перекрывает входы в здания, такие как двери, окна и другие проемы, чтобы выдерживать нагрузку от вышележащей конструкции. Ширина перемычки равна ширине стены, а ее конец встроен в стену — перемычки классифицируются по материалу, из которого они изготовлены.

Перемычки обычно имеют прямоугольную форму, поддерживают стену над дверью или окном и закрепляют дверные и оконные рамы, где бы они ни использовались. Перемычки, сооруженные из дерева, камня, кирпича, армированной кирпичной кладки, железобетона или прокатных стальных деталей, встроенных в цементный бетон. Перемычки обычно используются в несущих целях, хотя они также могут использоваться в качестве декоративных элементов.

Функция перемычки:

• Перемычка представляет собой балку, закрывающую такие проемы, как окна, двери и другие проемы, чтобы выдерживать нагрузку от конструкции над зданием.
• Перемычка отвечает за устойчивость конструкции. Перемычка также служит еще одной важной цели.
• Балка-перемычка распределяет приложенный вес с надстройки на боковые стены.
• Функция перемычки иногда служит декоративным элементом конструкции.
• Целью перемычки является защита дверей и окон от непогоды.

Типы перемычек:

Перемычки подразделяются на следующие типы в зависимости от материалов, используемых в их конструкции:
1. Плоистые перемычки
2. Каменные перемычки

3. Кирпичные перемычки
4. Стальные перемычки
5. Железные бетонные перемычки
6. Железные кирпичные перемычки

1. Деревянные перемычки:

Рис. : civilgyan.com

Деревянная перемычка является наиболее распространенной. Они до сих пор используются в холмистых местах, где много деревянных досок. Однако от них постепенно отказываются в пользу ряда более новых форм. Они не выдерживают высоких нагрузок, в частности деформации изгиба. Дизайнер решил заключить балку в пластины из мягкой стали с огромными окнами или проемами сверху вниз. Благодаря этому они становятся более прочными и долговечными.

Стальные болты удерживают на месте деревянную перемычку, которая дороже, менее долговечна и подвержена возгоранию. Самым серьезным недостатком деревянной перемычки является ее уязвимость к огню. Он хрупкий и менее прочный. Это требует адекватной вентиляции. В противном случае гниль погубит брус.

2. Каменные перемычки:
Каменные перемычки используются в местах, где камень легко доступен, и при их конструкции важна толщина. Они также используются для закрытия отверстий в кирпичных стенах. Толщина каменной перемычки является важным фактором при ее проектировании. Каменная перемычка представляет собой форму цельного куска толщиной 4 см через каждые 30 см длины пролета. И минимальная толщина 8 см, как правило.

Их обычно применяют в горных сооружениях, так как они слишком тяжелые, а альтернативные материалы для их изготовления недоступны. Некоторые недостатки каменных перемычек:

Рис. 2: Каменная перемычка
Предоставлено: jbstone.co.uk

• Из-за их низкой прочности на растяжение они не используются в зданиях, подверженных вибрационным нагрузкам.
• Его доставку сложно установить в городах из-за его сложности.
• Каменная перемычка не выдерживает чрезмерного поперечного напряжения.

3. Кирпичные перемычки:

Рис. 3: Кирпичные перемычки
Предоставлено: civilengineersforum.com

Перемычки изготовлены из первоклассного прочного и хорошо обожженного кирпича. Кирпичи на торце, кирпичи на ребре и рядовые кирпичи, установленные горизонтально над отверстиями, — все это варианты. Этот тип перемычки используется при небольшом входе (менее 1 м) и небольшой нагрузке. Их глубина колеблется от 10 см (толщина в один кирпич) до 20 см в зависимости от пролета. Стандартные блоки имеют меньшее сопротивление сдвигу в торцевых соединениях, чем кирпичи с крестовинами, заполненными раствором.

4. Стальные перемычки:

Рис. 4: Стальная перемычка
Предоставлено: archiexpo.com

нагрузка сплошных стен в таких местах, как витрины и эркеры. Они также известны как брессуммеры. Перемычки из стальных уголков или бетонных секций швеллера иногда используются для узких пролетов и легких нагрузок, особенно когда наверху недостаточно места для поддержки арки или создания разгрузочной арки. Они такие дорогие, что используются только в исключительных случаях.

Обычно это три катаные стальные балки или швеллерные секции, соединенные между собой трубчатыми сепараторами или поперечными болтами на правильном расстоянии друг от друга. Для защиты сборных стальных деталей от коррозии и огня. Для связи или сцепления между стальным профилем и бетоном полоса металлической обрешетки или проволочной сетки помещается на дно стального профиля перед его бетонированием.

5. Железобетонные перемычки:
Железобетонные перемычки используются для перекрытия оконных и дверных проемов из-за их жесткости, прочности, экономичности, огнестойкости и простоты сборки, используемых в конструкциях. Перемычка выполнена из армированного цементобетона и может выдержать любой пролет или нагрузку.

Глубина определяется размером груза и длиной пролета. Для сравнения, ширина равна ширине стены.

Рис. 5: Железобетонные перемычки
Предоставлено: dreamtime.com

Половина этих стержней загибается на концах железобетонной перемычки, а основное армирование обеспечивается снизу. Стремена сдвига используются, чтобы противостоять поперечному сдвигу в конструкции.

6. Перемычки из армированного кирпича:

Рис. 6: Перемычки из армированного кирпича
Предоставлено с веб-сайта howtomakehome.com

Тяжелые нагрузки и большая длина пролета создают проблемы при использовании кирпичных перемычек. Решить эти проблемы помогут арматурные стержни. В результате перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из простого кирпича. Армированные кирпичные перемычки имеют глубину 10 см или кратную 10 см (или толщину одного кирпича).

Кирпичи располагаются таким образом, чтобы между соседними кирпичами было достаточно места по длине для установки арматурных стержней из мягкой стали. После установки вставных стержней оставшийся зазор заполняется цементным раствором 1:3 — стержнями 6 мм, используемыми в качестве вертикальных хомутов на каждом третьем вертикальном стыке. Первичное армирование обеспечивается 8-10-миллиметровыми стержнями, расположенными внизу.

Преимущества перемычек:

• Они просты в изготовлении и выглядят проще.
• Если нагрузка размещена равномерно, они могут выдержать значительный вес.
• Поскольку на торцевые опоры перемычек не возлагается чрезмерная нагрузка, нет необходимости в их прочной сборке.
Каркасы
• доступны по цене, а центрирование перемычки выполняется просто.
• У них простой и изящный внешний вид.

Недостатки перемычки:

• Так как нижняя часть находится под напряжением, а верхняя сторона сжимается.
• Максимальный вес перемычки, которую может выдержать.
• Вес каждой штуки.

Заключение:
Это различные виды перемычек и их характеристики. Все перемычки имеют отличительные особенности, и тип перемычки выбирается в зависимости от типа здания, его конструкции и региона, в котором он находится.

Каталожные номера:
1. Что такое перемычка? | Функция перемычки | Типы перемычек — Civilscoops.com. (2021, 23 июля). www.civilscoops.com. https://civilscoops.com/types-of-lintel/.
2. Определение перемычки и 7 типов перемычки, функция, конструкция. (2019, 31 декабря). Гражданские знания. https://www.civilknowledges.com/lintel/.
3. Что такое перемычка? 7 различных типов перемычек, используемых в строительстве. (2021, 26 февраля). Гражданское строительство. https://civilnoteppt.com/what-is-lintel-7-different-types-of-lintel-used-in-building/.
4. В. (2020, 7 апреля). Определение перемычки и типы перемычек – Примечания по гражданскому строительству. Заметки по гражданскому строительству. https://civilengineeringnotes.com/lintel-types/.
5. Что такое перемычка? Использование и виды перемычек в строительстве.
