Чертежи каминов из кирпича: Камины из кирпича своими руками

Угловой камин своими руками

содержание

• 1 Как сложить камин своими руками чертежи и материалы для строительства
  • 1.1 Угловые камины из кирпича проект и чертеж
• 2 Дымоход и дымовая труба
• 3 Угловые камины своими руками размеры, чертежи, схема кладки дымохода
• 4 Облицовка камина и выступающей части трубы

Чтобы построить угловой камин своими руками из кирпича чертежи и схемы нужно найти заранее. Для оптимальных размеров камина, определяется объем помещения. Чертежи и схемы угловых каминов можно создать и самому, для этого нужно создать:

— конструкцию в разрезе

— чертеж порядовки

— эскиз фасада

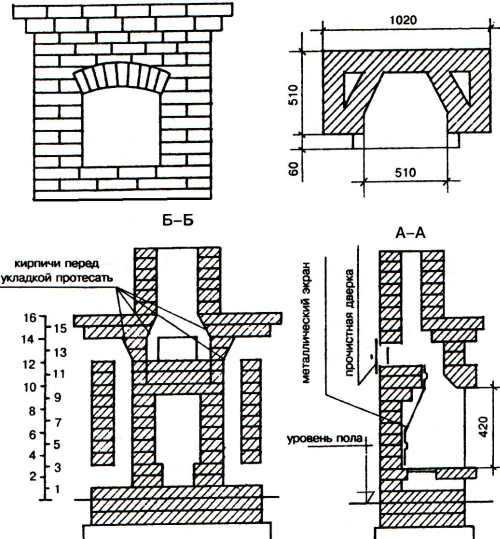

угловой камин своими руками из кирпича чертежи

При объеме помещения менее 15 кв.м, топливное отверстие должно быть 0,3 кв.м. Размер топливника определяют в пропорциях 2:3. Глубина топливника – отношение 0,5-0,3 к высоте. Размеры дымового отверстия рассчитываются по пропорциям 1/10 -1/15 от площади топливной камеры. Высота дымовой трубы должна быть не менее 4 м и выступать над коньком на 30-50 см.

угловые камины из кирпича проект и чертеж

Боковые стенки у топливной камеры выполняют с наклоном, это увеличивает тягу и повышает теплоотдачу. Над топливником делается выступ, который предотвращает осыпание сажи из дымохода. С помощью этого выступа исключается попадание холодного воздуха и дыма в помещение.

При правильном построении устройства камина, чертеж и схема, дает возможность посчитать необходимое количество кирпича, это относиться к любым каминам, в том числе и уличным.

угловые камины своими руками размеры чертежи

Как сложить камин своими руками чертежи и материалы для строительства

Для строительства углового камина нужно подготовить:

— огнеупорный кирпич

— песок, щебень

— глину

— печное литье

— инструменты

Угловые камины из кирпича проект и чертеж

Выполняя угловой камин своими руками из кирпича чертежи и схемы показывают, что основание камина выкладывается из сплошного ряда кирпичей, по мере кладки проверяется уровень. Для строительства портала закладываются уголки. Также необходимо выполнить основание зеркала, для этого кирпичи кладутся с выступом в 5 см.

 Важно! Чтобы не путаться с рядами, необходимо пронумеровать каждый ряд кладки мелом.

После выкладки зеркала формируется печной зуб, для чего он нужен рассматривали выше. Далее устанавливается печная решетка и выполняется дымоход.

устройство камина чертеж

Согласно порядовке камина, из кирпича и кладочных чертежей, в подпольном пространстве или в стенке камина сооружается поддувальный канал. Который нужен для подачи воздуха, который будет обеспечивать горение. Таких каналов может быть несколько.

Дымоход и дымовая труба

Выполняя кирпичный камин своими руками, чертежи и порядовка дымохода тоже играет важную роль, так как дымоход является частью печи. Он представляет из себя колпак, внутри которой проходит труба, которая переходит в дымоход. Задняя стенка делается вертикальной, а боковые сужают под углом в 45 градусов.

чертежи и схемы угловых каминов

Внутреннее сечение рассчитывается по пропорции 0,1-0,2 от площади портала камина, а высота дымовой трубы не меньше 5 метров. Стенки изготавливают довольно толстыми, чтобы меньше было тепло потерь. На высоте 1,5-2 метра монтируется задвижка. Рамка которой монтируется на раствор в процессе кладки.

Важно! При резке кирпича используйте средства защиты глаз и дыхательных путей от попадания пыли (строительные очки и марлевую повязку).

Первым этапом монтажа дымохода является соединение трубы с дымосборником. При помощи цементного раствора соединяются отверстия трубы и дымосборника. Кирпичная облицовка крепиться при помощи анкерных соединений, устанавливаемых между блоками трубы, которые заделываются в швы. Поверхности внутри выполняются без зазоров.

Угловые камины своими руками размеры, чертежи, схема кладки дымохода

Оголовок дымовой трубы выполняется не менее одного кирпича в толщину. Для уменьшения образования конденсата в трубе, устанавливается термоизоляция.

Кирпичные камины чертежи и составные части:

— каминный дымоход

— поддерживающая пластина

— противопожарная пластина

— участок подвода трубы к дымоходу

— топка камина

— решетка для выхода горячего воздуха

— вентиляционная решетка

устройство камина

На трубу с верху устанавливается искрогаситель и дефлектор. Эта деталь выполняется в виде конуса, с сеткой из проволоки со всех сторон. Дефлектор монтируется на оголовке для увеличения тяги.

Облицовка камина и выступающей части трубы

Если наружную поверхность планируется оставить кирпичной, то кладку необходимо выполнять максимально аккуратно, а сам раствор не доводить до наружной части на пол сантиметра, чтобы можно было расшить швы.

Если кладка получилась не идеально ровной, можно отделать конструкцию декоративными материалами будь то керамическая плитка, камень или изразцы.

Самым простым и дешевым вариантом облицовки является оштукатуривание, после усадки конструкции. При помощи шпателей можно создать различные декоративные эффекты. Так же штукатурку можно заколорировать.

схема, инструкция как выложить и чертежи с размерами

Обзавестись камином из кирпича бывает необходимо владельцам частных домовладений. Конструкция представляет собой прекрасное дополнение интерьера и регулятор температурного фона. Не все знают, как сложить камин, но это не повод спешить в магазин за готовым вариантом. Базовые навыки работы с инструментами помогут сэкономить бюджет. Правильно составленный чертеж позволяет вписать его в интерьер, учитывая эстетические и функциональные пожелания.

Виды каминов.

Содержание

• 1 Формирование проектно-сметной документации
• 2 Выбор необходимых для работы материалов
• 3 Практическая реализация проекта
• 4 Правила формирования топливной камеры

Формирование проектно-сметной документации

Выполняется чертеж камина из кирпича с учетом требуемой формы и размера. Новичкам рекомендуется взять типовой проект с последующей корректировкой исходя из параметров помещения. Чем точнее проводится подготовительный этап, тем меньше проблем будет при непосредственной кладке камина из кирпича.

Если все измерения сделаны правильно, то на их основании легко определить требуемое количество кирпичей. Кроме того, необходимо запастись необходимым объемом связующего раствора. Порядовка (первоначальный план) учитывает параметры каждого, за исключением цокольного, ряда. Среди различных вариантов новичкам рекомендуется выбрать простой камин.

Схема камина для помещения с площадью 20 м².

Небольшое количество материала и сложных элементов, комфортный температурный режим, максимальная занимаемая площадь до 35 квадратных метров — лишь небольшая часть преимуществ. Если камины для дома дровяные планируются в холле, то в этом случае они делается выше. Существующую полку декорируют небольшими, но при этом функциональными элементами. К примеру, в загородном доме в стиле «кантри» возводится камин с открытой топкой в аналогичном стиле.

В помещениях с нестандартными стенами или небольшим количеством свободной площади целесообразно разместить отдельно стоящий вариант. Аналогичным образом поступают с чертежами, когда речь заходит об изделиях с большим количеством декоративных элементов. Правильно реализовать перечисленное поможет грамотно составленная порядовка, которая базируется на чертеже. Новичкам рекомендуется опираться на следующие советы:

• небольшие по своей площади помещения — правильное место для углового камина;
• топка камина из кирпича делается закрытой или открытой;
• для дачи используется доработанный вариант, включающий печь;
• комбинированный вариант используется для приготовления пищи, термической регуляции и украшения внешнего вида территории;
• если строительство камина из кирпича планируется на открытом воздухе, то проект дополняется системой защиты от ветра и осадков.

В отдельную категорию выделяется садовый камин. Его схема включает искусственный камень. Выбор обусловлен повышенной устойчивостью материала к погодным капризам.

Выбор необходимых для работы материалов

Схема порядовки камина.

После завершения детальной проверки проекта камина из кирпича осуществляется переход непосредственно к кладке. Начинается с выбора качественных составных элементов для приготовления раствора. Раскладка обязательно учитывает этот момент. Стандартный цемент брать не рекомендуется, потому что он не сохраняет прочность под воздействием высокой температуры. Кладка камина из кирпича выполняется с помощью глины.

Перед началом работы необходимо убедиться, что она не слишком редка и не чрезмерно насыщенна. Избежать в будущем трещин на поверхности поможет соблюдение следующей пропорции. Вне зависимости от того, планируется открытый камин или закрытый, на каждую 1 часть глины нужно 3 части просеянного песка. До использования обязательно проверяется качество получившегося раствора. Для этого необходим небольшой его объем.

Строители со стажем не советуют верить указанным на упаковке с глиной параметрам. При создании печей требуется аптечная точность. Часто итоговая густота далека от задекларированной на упаковке. Эксперимент проводится следующим образом:

• слепить небольшой шарик из раствора;
• аккуратно бросить его на твердую поверхность;
• рассыпавшийся шар говорит о том, что схема раствора нуждается в добавлении глины;
• ставший лепешкой шар — знак, что раствор требует большее количество песка, иначе открытые камины будут хрупкими;
• правильность соотношения компонентов сигнализирует стабильность формы шарика после падения.

Схема порядовки углового камина.

Для правильно реализации проекта камина из кирпича необходимо выбрать адекватный по своим параметрам материал. Ошибочно выбирается исключительно термостойкий сорт кирпича. Стоит он дороже обычного, но и более дешевый материал прекрасно справится с поставленной задачей. Новичкам нужно помнить, что выложить строение несложно из кирпича после проверки.

Для теста необходимо молоток. Если после несильного удара по кирпичу слышен тонкий звук, то использовать его разрешено. Больше тестов необходимо для сложной схемы. В качестве дополнительного средства проверки применяется визуальный осмотр. Для того чтобы конструкция камина была прочной, нужно купить материал без деформаций и трещин. Перед укладкой каждого кирпича его необходимо тщательно осмотреть. В этом случае кладка печей и каминов не будет сопряжена с проблемами в будущем.

Практическая реализация проекта

Выбор технологии кладки во многом определяется его функциональным назначением. Минимальная высота размещения топки показана для устройств, которые используются исключительно для обогрева. Если кирпичный камин не только греет, но и украшает помещение, то в этом случае топка расположена на среднем уровне. Чуть больше времени необходимо потратить, если камин из кирпича своими руками планируется сделать для приготовления пищи.

В этом случае на этапе проектирования необходимо поместить топку на верхнем уровне. Важно, чтобы схема камина из кирпича включала жаропрочную нишу, где и будет осуществляться готовка.

Вне зависимости от предназначения устройства кладка всегда начинается с фундамента.

Формируется он следующим образом:

Схема пошаговой укладки камина.

• первый ряд всегда укладывается вдоль;
• второй ряд ложится поперек;
• делая его своими руками из кирпича, необходимо чередовать указанные ряды для достижения прочного корпуса;
• общее количество рядов колеблется в зависимости от предназначения от 3 до 6;
• для того чтобы на стене не оставалось следов, дымоход сооружается сбоку;
• дополнительно используется огнеупорный изоляционный материал между дымоходом и ближайшей стеной;
• правильный чертеж камина учитывает вопросы безопасности: использование цельного кирпича по бокам и полкирпича спереди.

В обязательном порядке проводится противопожарная изоляция, особенно в деревянном доме. Именно поэтому кладка печей и каминов неразрывно связана с использованием двух слоев рубероида.

Используется он для отделения дома от фундамента. При этом между каждым слоем рубероида присутствует глина. Для того чтобы изоляционный слой набрал необходимый уровень прочности, его оставляет на 72 часа. После этого проекты каминов из кирпича включают этап сооружения поддувала.

В целях повышения эффективности использования твердых видов топлива печь камин из кирпича обязательно включает решетку, расположенную над поддувалом. Делается она только из жаропрочного материала — чугуна. Даже мини камин не обходится без нее ввиду важной функции — удержание на одном уровне твердого топлива. Для упрощения доступа к внутренней топке используемые чертежи включают замурованную слегка дверцу.

Правила формирования топливной камеры

Конструкция углового камина.

Вопросы безопасности и тщательная проверка используемых материалов — залог успешной работы. Для того чтобы создать камин своими руками, необходимо правильно собрать топливную камеру.

Делается она в форме классического корыта, благодаря чему твердые виды топлива не будут рассыпаться.

При использовании подобной схемы удается снизить потери, связанные с неполным сгоранием топлива.

Желательно, чтобы внутренняя поверхность печи выкладывалась кирпичом с максимальным уровнем жаропрочности. На следующем этапе производятся точные измерения.

Для того чтобы качественно сделать камин своими руками, нужно наметить 60 см от низа топочной камеры. От найденной точки производится сужение пространства внутри камеры. Внутренние размеры камина доходят до уровня 12 см к моменту, где начинается дымоход.

Правильно собранный камин стоит в холодном состоянии не менее 72 часов. После этого на минимальной мощности его впервые растапливают.
