Пассивные и активные FM-антенны: что важно знать при выборе?



Радио – неотъемлемый спутник любого автомобиля и поездок. Транспортные средства начали снабжать проигрывателями еще в середине прошлого века, и сегодня актуальность вопроса нисколько не уменьшилась. Все магнитолы без исключения снабжаются радиомодулями, но далеко не всегда они могут обеспечить надлежащее качество приема сигналов. В результате из колонок доносится шипение, музыка прерывается, а на удалении от города радио пропадает вообще. Эту проблему может решить только хорошая FM антенна в авто. И здесь опять собственники транспортных средств встречаются с неопределенностью: какую антенну поставить? Пассивные антенны? Активные антенны? В чем же отличия?

Действительно, по принципу действия ФМ антенны делятся на активные и пассивные. Попробуем разобраться в их отличиях.

Пассивные FM антенны в авто

Это самый распространенный и простой компонент автоэлектроники, который работает на прием сигнала и его передачу магнитоле. Главным минусом такого устройства является отсутствие встроенного усилителя. Оно идеально работает в городе, где сигнал стабильный и сильный, за городом же эффективность антенны значительно падает. К ней в комплект водители обычно покупают дополнительные усилители FM сигнала и так справляются с шумами или тишиной в динамиках. Цена пассивной FM антенны более доступна, чем стоимость ее активного аналога, поэтому вариант достаточно популярен.

Активные антенны для FM радио

Активные антенны FM снабжаются встроенными усилителями, благодаря чему обеспечивается стабильный прием сигнала даже за городом. Такой вариант проще с точки зрения реализации: достаточно купить антенну и ее установить, приобретать дополнительные устройства и заморачиваться с их установкой не нужно. Специалисты и пользователи отмечают, что такие антенны проще в настройке и эксплуатации, более чувствительны.

В чем суть вопроса?

О конструктивных особенностях уже сказано, каждая модель автомобильной антенны принимает сигнал. Другое дело – его преобразование и усиление для достижения качественного звучания. За эти функции и отвечает усилитель. С хорошим устройством громкость и качество звука радио почти не уступают записанным на носители трекам. Причем расстояние до вышки, ландшафт местности и плотность застройки не будут здесь иметь никакого значения.

Тонировка – враг радио

Прежде чем вы решите, какую антенну использовать, учтите некоторые нюансы. В состав тонировочной пленки входит металлическое напыление, которое служит барьером для FM сигналов. Если пассивная антенна установлена внутри салона с тонировкой, то хорошего звука ожидать не стоит. Внешняя установка исключает данную проблему, если мы говорим о пассивных антеннах. Для активных аналогов этой проблемы вообще не существует: они хорошо принимают и преобразовывают сигнал как внутри, так и снаружи автомобиля.

Каталог MVA

⇐ Назад к списку новостей

В чем разница между активными и пассивными антеннами

Наверняка каждый, кому приходилось выбирать ту или иную антенну – будь то телевизионная или радио – сталкивался с такими понятиями, как активная и пассивная антенна. И многие при этом вставали в тупик: чем же они отличаются друг от друга и какую, собственно говоря, лучше выбрать?..

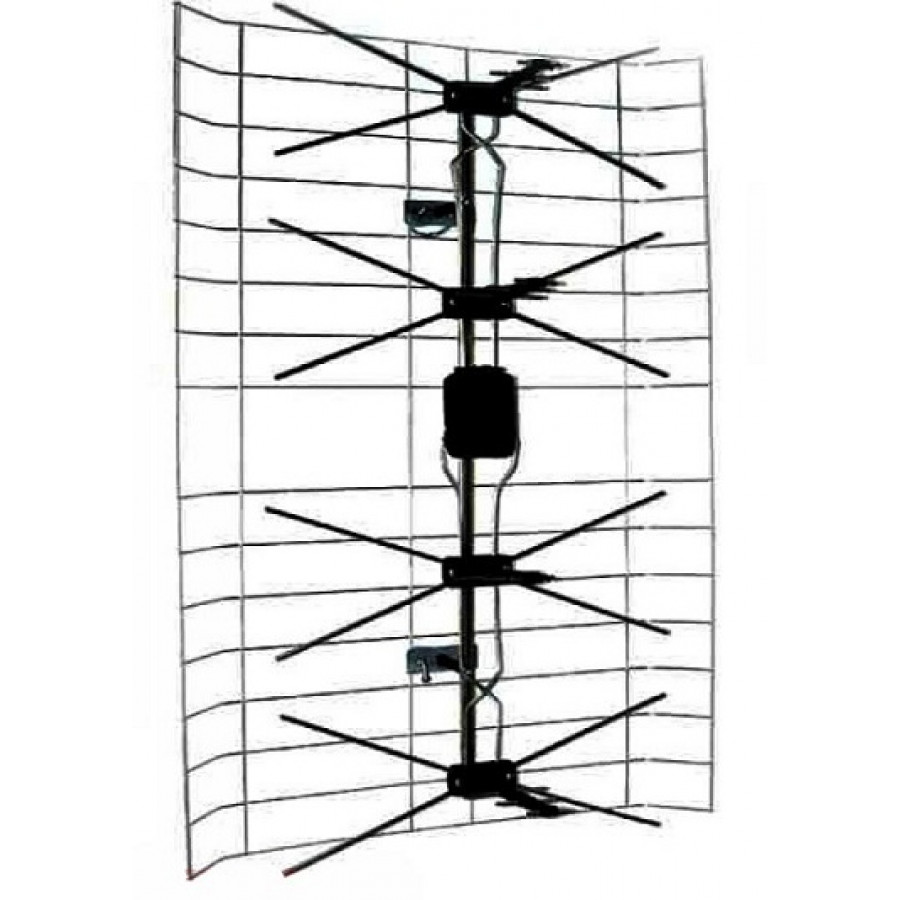

Пассивная антенна

Особенностью любой пассивной антенны является то, что она улавливает и принимает сигнал исключительно за счет своей геометрии (формы). Соответственно, чем больше площадь такой антенны, тем увереннее будет сигнал.

Пассивная антенна


Преимуществами такой антенны можно считать:
  • Отсутствие собственных помех и наводок из-за того, что в такой антенне, собственно, и наводиться нечему. Ведь в ее конструкции не предусмотрено никаких элементов, которые могли бы сгенерировать электромагнитное излучение.
  • Исключительная простота монтажа и эксплуатации. Все, что требуется, — это правильно сориентировать пассивную антенну на местности.
  • Пассивную антенну можно даже изготовить самостоятельно из подручных материалов. Как правило, вся конструкция такой антенны представляет собой металлический каркас с передающим кабелем или проводом.
  • Пассивная антенна не требует отдельного источника питания.
  • Наконец, стоит отметить и дешевизну антенны пассивного типа.

Однако имеются у пассивной антенны и недостатки:

  1. Она подвержена различного рода помехам, а качество сигнала сильно зависит от места расположения;
  2. При обустройстве пассивной антенны приходится тщательно выбирать место и проводить тонкую ориентацию, особенно, если установка происходит в зоне плохого приема.
  3. Обычно установка антенны пассивного типа производится на довольно большой высоте – до 10 метров, что требует обустройства специальной мачты, дополнительных укреплений для нее и т.д.
  4. Пассивные антенны должны обеспечивать достаточно большую по площади зону приема, что делает их громоздкими и неудобными, например, в помещении.
  5. На качество сигнала может влиять огромное число факторов: как здания, деревья и рельеф местности, так и погодные условия.

Таким образом, пассивную антенну рекомендуется устанавливать лишь там, где располагается зона довольно уверенного сигнала и нет необходимости в дополнительном его усилении. Пассивная антенна бывает как внутреннего, так и наружного типа. Как правило, ее устанавливают в квартирах, расположенных в черте города, где уровень сигнала обычно довольно высокий. Однако на загородных участках, на трассах и т.д. обычно применяют активные антенны.

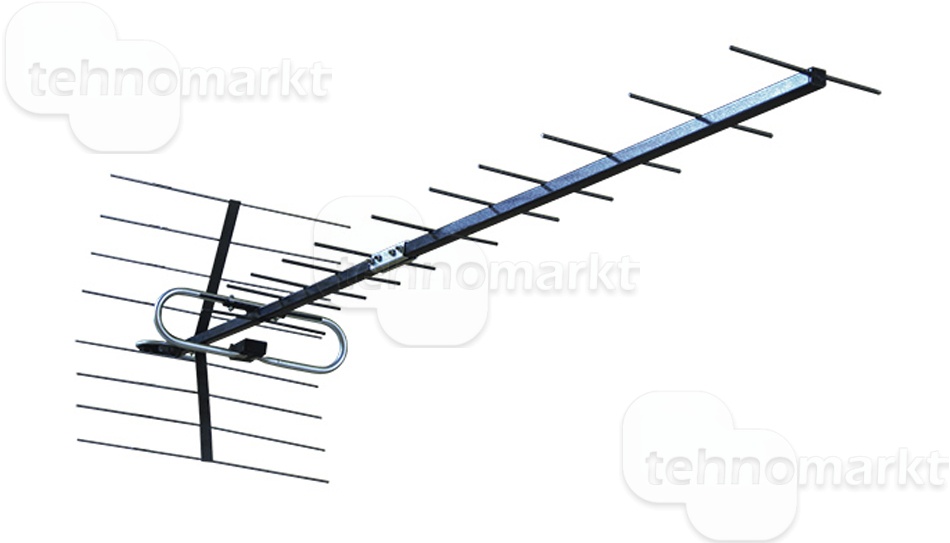

Активная антенна

Особенностью же антенны активного типа является то, что пойманный сигнал проходит через специальные преобразующие устройства и лишь затем – непосредственно на приемное оборудование. В качестве преобразующих устройств могут выступать всевозможные усилители, подавители помех, декодеры и т. д.

Активная антенна

Такие устройства могут быть смонтированы как непосредственно на самой антенне, так и вне ее. Подпитываются они обычно через бытовую электрическую сеть, но в отдельных случаях может быть организован и автономный источник питания в виде аккумуляторов или батареек.

Преимущества активных антенн:

  • Они могут быть выполнены практически любых размеров и форм.
  • Активные антенны могут устанавливаться практически в любом месте – в комнате или снаружи помещения. На качество работы мало оказывают влияния как рельеф местности, так и помехи со стороны деревьев, зданий и т.д.
  • Даже низкий уровень сигнала для активной антенные не помеха: он усиливается за счет дополнительного оборудования.
  • Во многих активных антеннах можно регулировать уровень усиления и шумоподавления.
  • Помехи, которые могут присутствовать в случае с применением активной антенны, также убираются специальными шумоподавляющими устройствами.

В то же время, недостатками активных антенн можно считать:

  1. Их относительную дороговизну.
  2. Техническую сложность: ведь в активной антенне используется большое количество электронного оборудования.
  3. Для корректной работы активной антенны требуется постоянный источник питания.
  4. В ряде случаев причиной электромагнитных наводок может послужить собственное оборудование антенны. Впрочем, специальными «шумодавами» они же и устраняются.
  5. Иногда активная антенна довольно сложна в монтаже и настройке.
  6. Из-за большого количества электроники активная антенна имеет меньшую степень надежности в сравнении с пассивной, в которой, собственно говоря, ломаться практически нечему.

Таким образом, антенну активного типа рекомендуется обустраивать в местах с не очень уверенным или вовсе плохим уровнем сигнала. Например, за чертой города, в горной и лесистой местности и т.д.

Главные отличия активной и пассивной антенн

Основным отличием активной и пассивной антенн можно считать наличие или отсутствие дополнительного электронного оборудования, которое усиливает сигнал и подавляет шумы.

Как следствие, активные и пассивные антенны различаются по способу монтажа, требованиям к наличию источника питания, а также квалификации мастера, который производит установку антенны. Если пассивную может обустроить практически любой человек, то для корректной установки, настройки и отладки антенны активного типа может быть привлечен в большинстве случаев лишь квалифицированный специалист.



Чем отличается антенна пассивная от активной


Антенна для цифрового ТВ: активная или пассивная?

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения
  • Новости
  • Советы
    • Покупка
    • Эксплуатация
    • Ремонт
  • Подборки

Антенна активная и пассивная в чем разница.

Автомобильные антенны

Качество воспроизведения радиопередач автомагнитолой во многом определяется правильностью выбора и установки приемной антенны.

Общие сведения

Приемная антенна - устройство, принимающее энергию электромагнитного поля радиоволн и преобразующее ее в электрический сигнал, усиление которого в дальнейшем выполняет радиоприемник.

В настоящее время в автомобилях используются в основном активные внутренние и пассивные внешние антенны .

Активная антенна функционирует вместе с входящим в ее конструкцию усилителем, компенсирующим ослабление сигнала из-за малых размеров антенны. Для работы усилителя необходимо электропитание.

Основные достоинства активных антенн - небольшие габариты и простота установки. Антенны этого типа устанавливаются внутри салона, поэтому они защищены от атмосферных и механических воздействий. Их недостатки - меньшая чувствительность по сравнению с пассивными антеннами, вследствие чего вместе с усилением радиосигнала усиливаются прочие радиошумы, ухудшаюшие качество звучания.

Пассивная антенна подключается непосредственно к радиоприемнику и в электрическом питании не нуждается.

Достоинствами пассивных антенн являются высокая чувствительность и простота конструкции. К недостаткам можно отнести незащищенность от внешних воздействий, большие габариты, а у выдвижных (телескопических) антенн - невысокую надежность.

Делая выбор в пользу активной или пассивной антенны, необходимо учитывать условия их эксплуатации в конкретной местности (уровень сигнала, отражения, помехи), а также диапазон, на котором преимущественно предполагается работать, и особенности распространения в нем радиоволн.

Особенности радиоприема в различных диапазонах

Диапазон УКВ (FM) . Уровень сигнала ультракоротковолновых (УКВ) передатчиков невелик, а прием возможен только в зоне прямой видимости. С учетом высоты передающих антенн это расстояние редко превышает 40-50 км от передатчика, а ретрансляторы сигнала в местном радиовещании на УКВ не применяются. Зона уверенного приема, свободного от шумов и помех, заметно меньше и составляет 15-20 км. Значительные изменения уровня и 1 сигнала, происходящие из-за отражений и экранирующего действия зданий (“мертвые зоны”), могут вызвать неуверенный прием в городских условиях. Аналогичное влияние оказывает и рельеф местности - в низинах уровень сигнала заметно ниже, чем на возвышенности. Этим диапазоном чаще пользуются жители крупных городов, поэтому в последнее время появляется все больше “городских” магнитол, имеющих только диапазон УКВ.

Диапазоны ДВ, СВ, КВ . Передатчики длинноволнового (ДВ), средневолнового (СВ) и коротковолнового (КВ) диапазонов обладают большой мощностью, а зона уверенного приема составляет сотни и даже тысячи километров. Поэтому эти диапазоны становятся единственно доступными для радиовещания на большие расстояния. Прием местных радиостанций на средних волнах в дневное время всегда стабилен. Прием дальних радиостанций на СВ и КВ заметно улучшается вскоре после захода солнца. Однако из-за технических особенностей амплитудной модуляции качество сигнала заметно ниже, чем на диапазоне УКВ. Сказывается здесь и влияние помех, особенно заметных в промышленных центрах.

Виды антенн

Телескопическая с автоматическим приводом (внешняя). Автоматический привод позволяет выдвигать антенну, не покидая салон автомобиля. Отдельные модели таких антенн позволяют регулировать длину телескопического элемента и угол наклона для достижения оптимального качества приема.

Телескопическая (внешняя) . Отличается от автоматической отсутствием электропривода.

Штыревая, с фиксированной длиной (внешняя). Имеет различные конструктивные исполнения: штыревая с витой пружиной в основании; витая спираль в кожухе; обычный штырь.

Внутрисалонные . Различаются рабочими диапазонами, коэффициентом усиления, размерами и формой корпуса антенны и ее приемных элементов, а также по способу установки. Некоторые модели антенн, благодаря встроенному конвертеру, позволяют принимать радиостанции УКВ-диапазона на приемниках, работающих в диапазоне FM.

Типы антенн

Пассивные и активные антенны подразделяются на следующие типы:

  • симметричный вибратор,
  • свернутый (укороченный) симметричный вибратор,
  • несимметричный вибратор,
  • спиральная антенна
  • .
Симметричный вибратор (рис.1,а) и симметричный свернутый вибратор (рис.1,б). Большинство внутрисалонных активных антенн относятся к этим типам. Для максимальной эффективности симметричного вибратора его электрическая длина должна составлять половину длины волны, отсюда и его другое название - полуволновой. Однако ввиду того что длина волны в диапазоне частот 88-108 МГц и 66-74 МГц, отведенных для радиовещания на УКВ, составляет 3-4 м, размер

В чем разница между активными и пассивными антеннами

Наверняка каждый, кому приходилось выбирать ту или иную антенну – будь то телевизионная или радио – сталкивался с такими понятиями, как активная и пассивная антенна. И многие при этом вставали в тупик: чем же они отличаются друг от друга и какую, собственно говоря, лучше выбрать?. .

Пассивная антенна

Особенностью любой пассивной антенны является то, что она улавливает и принимает сигнал исключительно за счет своей геометрии (формы). Соответственно, чем больше площадь такой антенны, тем увереннее будет сигнал.

Пассивная антенна


Преимуществами такой антенны можно считать:
  • Отсутствие собственных помех и наводок из-за того, что в такой антенне, собственно, и наводиться нечему. Ведь в ее конструкции не предусмотрено никаких элементов, которые могли бы сгенерировать электромагнитное излучение.
  • Исключительная простота монтажа и эксплуатации. Все, что требуется, — это правильно сориентировать пассивную антенну на местности.
  • Пассивную антенну можно даже изготовить самостоятельно из подручных материалов. Как правило, вся конструкция такой антенны представляет собой металлический каркас с передающим кабелем или проводом.
  • Пассивная антенна не требует отдельного источника питания.
  • Наконец, стоит отметить и дешевизну антенны пассивного типа.

Однако имеются у пассивной антенны и недостатки:

  1. Она подвержена различного рода помехам, а качество сигнала сильно зависит от места расположения;
  2. При обустройстве пассивной антенны приходится тщательно выбирать место и проводить тонкую ориентацию, особенно, если установка происходит в зоне плохого приема.
  3. Обычно установка антенны пассивного типа производится на довольно большой высоте – до 10 метров, что требует обустройства специальной мачты, дополнительных укреплений для нее и т.д.
  4. Пассивные антенны должны обеспечивать достаточно большую по площади зону приема, что делает их громоздкими и неудобными, например, в помещении.
  5. На качество сигнала может влиять огромное число факторов: как здания, деревья и рельеф местности, так и погодные условия.

Таким образом, пассивную антенну рекомендуется устанавливать лишь там, где располагается зона довольно уверенного сигнала и нет необходимости в дополнительном его усилении. Пассивная антенна бывает как внутреннего, так и наружного типа. Как правило, ее устанавливают в квартирах, расположенных в черте города, где уровень сигнала обычно довольно высокий. Однако на загородных участках, на трассах и т.д. обычно применяют активные антенны.

Активная антенна

Особенностью же антенны активного типа является то, что пойманный сигнал проходит через специальные преобразующие устройства и лишь затем – непосредственно на приемное оборудование. В качестве преобразующих устройств могут выступать всевозможные усилители, подавители помех, декодеры и т.д.

Активная антенна

Такие устройства могут быть смонтированы как непосредственно на самой антенне, так и вне ее. Подпитываются они обычно через бытовую электрическую сеть, но в отдельных случаях может быть организован и автономный источник питания в виде аккумуляторов или батареек.

Преимущества активных антенн:

  • Они могут быть выполнены практически любых размеров и форм.
  • Активные антенны могут устанавливаться практически в любом месте – в комнате или снаружи помещения. На качество работы мало оказывают влияния как рельеф местности, так и помехи со стороны деревьев, зданий и т.д.
  • Даже низкий уровень сигнала для активной антенные не помеха: он усиливается за счет дополнительного оборудования.
  • Во многих активных антеннах можно регулировать уровень усиления и шумоподавления.
  • Помехи, которые могут присутствовать в случае с применением активной антенны, также убираются специальными шумоподавляющими устройствами.

В то же время, недостатками активных антенн можно считать:

  1. Их относительную дороговизну.
  2. Техническую сложность: ведь в активной антенне используется большое количество электронного оборудования.
  3. Для корректной работы активной антенны требуется постоянный источник питания.
  4. В ряде случаев причиной электромагнитных наводок может послужить собственное оборудование антенны. Впрочем, специальными «шумодавами» они же и устраняются.
  5. Иногда активная антенна довольно сложна в монтаже и настройке.
  6. Из-за большого количества электроники активная антенна имеет меньшую степень надежности в сравнении с пассивной, в которой, собственно говоря, ломаться практически нечему.

Таким образом, антенну активного типа рекомендуется обустраивать в местах с не очень уверенным или вовсе плохим уровнем сигнала. Например, за чертой города, в горной и лесистой местности и т.д.

Главные отличия активной и пассивной антенн

Основным отличием активной и пассивной антенн можно считать наличие или отсутствие дополнительного электронного оборудования, которое усиливает сигнал и подавляет шумы.

Как следствие, активные и пассивные антенны различаются по способу монтажа, требованиям к наличию источника питания, а также квалификации мастера, который производит установку антенны. Если пассивную может обустроить практически любой человек, то для корректной установки, настройки и отладки антенны активного типа может быть привлечен в большинстве случаев лишь квалифицированный специалист.



Пассивные и активные FM-антенны: что важно знать при выборе?

Радио – неотъемлемый спутник любого автомобиля и поездок. Транспортные средства начали снабжать проигрывателями еще в середине прошлого века, и сегодня актуальность вопроса нисколько не уменьшилась. Все магнитолы без исключения снабжаются радиомодулями, но далеко не всегда они могут обеспечить надлежащее качество приема сигналов. В результате из колонок доносится шипение, музыка прерывается, а на удалении от города радио пропадает вообще. Эту проблему может решить только хорошая FM антенна в авто. И здесь опять собственники транспортных средств встречаются с неопределенностью: какую антенну поставить? Пассивные антенны? Активные антенны? В чем же отличия?

Действительно, по принципу действия ФМ антенны делятся на активные и пассивные. Попробуем разобраться в их отличиях.

Пассивные FM антенны в авто

Это самый распространенный и простой компонент автоэлектроники, который работает на прием сигнала и его передачу магнитоле. Главным минусом такого устройства является отсутствие встроенного усилителя. Оно идеально работает в городе, где сигнал стабильный и сильный, за городом же эффективность антенны значительно падает. К ней в комплект водители обычно покупают дополнительные усилители FM сигнала и так справляются с шумами или тишиной в динамиках. Цена пассивной FM антенны более доступна, чем стоимость ее активного аналога, поэтому вариант достаточно популярен.

Активные антенны для FM радио

Активные антенны FM снабжаются встроенными усилителями, благодаря чему обеспечивается стабильный прием сигнала даже за городом. Такой вариант проще с точки зрения реализации: достаточно купить антенну и ее установить, приобретать дополнительные устройства и заморачиваться с их установкой не нужно. Специалисты и пользователи отмечают, что такие антенны проще в настройке и эксплуатации, более чувствительны.

В чем суть вопроса?

О конструктивных особенностях уже сказано, каждая модель автомобильной антенны принимает сигнал. Другое дело – его преобразование и усиление для достижения качественного звучания. За эти функции и отвечает усилитель. С хорошим устройством громкость и качество звука радио почти не уступают записанным на носители трекам. Причем расстояние до вышки, ландшафт местности и плотность застройки не будут здесь иметь никакого значения.

Тонировка – враг радио

Прежде чем вы решите, какую антенну использовать, учтите некоторые нюансы. В состав тонировочной пленки входит металлическое напыление, которое служит барьером для FM сигналов. Если пассивная антенна установлена внутри салона с тонировкой, то хорошего звука ожидать не стоит. Внешняя установка исключает данную проблему, если мы говорим о пассивных антеннах. Для активных аналогов этой проблемы вообще не существует: они хорошо принимают и преобразовывают сигнал как внутри, так и снаружи автомобиля.

Каталог MVA

⇐ Назад к списку новостей

Автомобильная антенна: какую выбрать и почему

Для качественного приема радиосигнала в машине должно быть установлено радиоприемное устройство, а также автомобильная антенна. При этом необходимо учитывать, что автоантенны бывают разными:

  • активная автомобильная антенна;
  • пассивная антенна для машины;

Каждый из указанных вариантов имеет как свои преимущества, так и недостатки.  Подробнее читайте в нашей статье.

Содержание статьи

Антенна на автомобиль: что нужно знать

На сегодняшний день принято выделять два основных типа антенн: пассивные и активные антенны.

Еще антенны делятся по типу установки: внутренняя  антенна и наружная антенна для машины.

Такие приемники отличаются по своему принципу действия, а также имеют определенные плюсы и минусы.

Пассивная антенна для авто

Данное решение простое и доступное по цене, основная задача состоит в приеме сигнала и передаче его на магнитолу.  При этом важно понимать, что такая антенна для автомобиля не имеет усилителя.

  1. В результате пассивная антенна для автомобиля проявит себя хорошо только там, где радиосигнал мощный и стабильный (как правило, такой сигнал в крупных городах). Если же выехать на трассу, качество приема значительно ухудшается.
  2. Более того, даже в городе, где много высоких зданий с каркасом из металлической арматуры, пассивные антенны не могут обеспечить прием без лишних шумов и потерь качества.
  3. Также на радиосигнал оказывает влияние наличие тонировки на стеклах. В тонировочной пленке используется металлическое напыление, выступающее своего рода «экраном», в результате чего сигнал проходит хуже.  Для наружных антенн это не помеха, однако для внутренних тонировка часто является препятствием.

Получается, если в авто стоит внутренняя пассивная антенна качественного звука при приеме радиосигнала можно не ожидать. Наружная пассивная антенна будет лучше р

чем отличается от пассивной? Как подключить комнатную антенну? Какую антенну выбрать?

Эфирное телевидение основано на радиоволнах, передающихся по воздуху на различных частотах. Для их улавливания и принятия используют антенны, они бывают активными и пассивными. В нашей статье речь пойдет о первой разновидности.

Что это такое?

Активная антенна для телевизора функционирует по тому же принципу, что и пассивная. Она оснащается «рожками» разной конфигурации, улавливающими волны и трансформирующими их в ток. Но перед попаданием в телевизионный приемник ток подвергается обработке со стороны встроенного периферийного устройства.

В большинстве случаев активные антенны оснащают усилителем. За счет этого их практически всегда можно разместить внутри комнаты, за исключением зданий, расположенных на запредельной удаленности от телевизионных центров.

Достаточно, чтобы устройство воспринимало волны, остальную работу будет выполнять усилитель.

Наличие дополнительной периферии приводит к тому, что телевизионной антенне требуется питание от USB. Ее нужно подключить к розетке либо к телеприемнику, если есть подобная возможность.

К преимуществам таких антенн относят:

  • возможность установки как в помещении, так и на улице;
  • независимость от погодных условий при размещении в комнате;
  • компактность;
  • стойкость к помехам.

Минусы у подобных устройств тоже имеются: меньший срок службы в сравнении с пассивными вариантами, потребность в электропитании. Микроэлектроника с течением времени может деградировать.

Пассивная антенна отличается от активной отсутствием дополнительных конструктивных составляющих, усилителя. Она представляет собой металлический каркас с подключенным к нему проводом, ведущим к телевизору.

Обычно каркасное основание имеет замысловатую геометрию, включающую многочисленные «рога» и «усики». Они обеспечивают более эффективное улавливание радиоволн. Пассивные устройства обычно чересчур громоздкие.

Чем больше удаленность от телевышки, тем большими размерами должна обладать антенна и тем сложнее будет ее форма и размещение (потребуется высотная установка). Приемник сигнала для обеспечения его стабильности нужно будет повернуть особым образом.

Плюсы этого варианта – простая и долговечная конструкция, отсутствие вероятности короткого замыкания (при правильном использовании), демократичная цена.

Отрицательные моменты связаны со сложностью монтажа и размещения относительно вышки, установкой на высоте, влиянием внешних факторов на уровень принятия сигнала.

Обзор моделей

В продаже представлено немало хороших антенн, рассчитанных на долгое использование.

Рэмо BAS X11102 MAXI-DX

Это отличный выбор для тех, кто ищет наружную антенну, обладающую хорошим усиливающим коэффициентом. Качество картинки с таким оборудованием будет отличным, мощность усиления достигает 38 дБ. В комплектацию входят все необходимые крепежные аксессуары.

One For All SV9345

Антенна обладает уникальным дизайном, она выполнена в черном цвете.

Предназначается для внутреннего монтажа, функционирует в двух диапазонах сигналов. В комплектацию входит усилитель.

Рэмо BAS-1118-DX OMNI

По внешнему виду напоминает тарелку, комплектуется пятиметровым шнуром и усилителем. Сопротивление составляет 75 Ом – это достойная характеристика.

Рэмо BAS-1321 Альбатрос-Супер-DX-DeLuxe

Особенность данной модели – мощный усилитель, воспринимающий сигнал даже с многокилометровых расстояний. Есть возможность наружного монтажа и запитывания через адаптер.

Качество картинки будет отличным.

Harper ADVB-2440

Бюджетная модель, которая поддерживает большой спектр частот. Силу коэффициента усиления можно регулировать вручную.

Правила выбора

Чтобы правильно выбрать комнатную антенну, следует проанализировать несколько параметров.

  1. В первую очередь оцените расстояние до телевышки. Если оно не превышает 15 км, можно обойтись без усилителя и ограничиться пассивным устройством.
  2. Значение имеет и месторасположение антенны. Если ее предстоит установить в низине без возможности поворота в направлении ретранслятора, выбирайте активную модель, пусть даже в комнатном исполнении.
  3. При мощном сигнале, наоборот, стоит приобрести пассивную версию, иначе он станет для приставки нечитаемым.

Разведение сигнала на несколько телеприемников легче выполнить от активной.

Подключение

Для подключения антенны к телевизионному приемнику ее нужно запитать. Для этого потребуется коаксиальный кабель с RF-штекером. Шнур подсоединяют к цифровому приемнику, функционирующему в стандарте DVB-2. Другой вариант подразумевает подсоединение к приставке, трансформирующей цифровой сигнал в формате аудио- или видеоряд.

Подсоединение выполняется в антенный вход телевизионного приемника или ресивера штекером соответствующей конфигурации.

Активные антенны по многим параметрам превосходят пассивные, поэтому они пользуются большим спросом.

Смотрите обзор активной антенны модели Рэмо BAS-1118-DX OMNI.

Techship - FAQ - Отличие активной и пассивной антенны

Вопрос

Как использовать NetworkManager и ModemManager в Linux для автоматического установления и поддержания соединения для передачи данных по сотовой сети?

Решение

Использование NetworkManager и ModemManager в Linux для автоматического установления и поддержания соединения для передачи данных по сотовой сети

В этом разделе часто задаваемых вопросов мы покажем, как настроить NetworkManager для автоматической настройки, установки и поддержания соединения для передачи данных по сотовой сети в вашей системе.

NetworkManager и ModemManager - это инструмент с открытым исходным кодом для Linux, позволяющий управлять несколькими типами сетей и интерфейсов, такими как Ethernet, Wi-Fi и т. Д. Он также может управлять сотовыми интерфейсами WWAN с помощью инструмента ModemManager.
Он поддерживается сообществом Freedesktop.org и управляется Александром Моргадо и другими участниками. посетите https://wiki.gnome.org/Projects/NetworkManager и https://www.freedesktop.org/wiki/Software/ModemManager/ для получения последней информации, исходного кода, справочных руководств по API, советов по отладке, вклада, списка рассылки и т.п.

ModemManager может обмениваться данными по нескольким типам каналов управления устройством, таким как QMI / RMNET, MBIM, MODEM / AT-команда и т. Д. Но поддержка проприетарных драйверов или драйверов вне ядра ограничена. Такими драйверами являются gobinet, simcom_wwan и другие драйверы, предоставляемые напрямую производителями.

Во многих дистрибутивах Linux предустановлены NetworkManager и ModemManager, или их обычно легко установить через системный менеджер пакетов.
Например, в Ubuntu apt может установить его с помощью команды:
apt install network-manager

С помощью приведенных ниже команд проверьте, что в системе установлены оба инструмента и их версии.
NetworkManager -V
ModemManager -V

ModemManager (и NetworkManager) постоянно развиваются для лучшей совместимости с сотовыми устройствами, поэтому рекомендуется использовать последнюю версию инструментов и в случае возникновения проблемных ситуаций оценивать последние версии из источник и проверьте архивы списков рассылки на предмет возможных обсуждений возникшей проблемы.

Имейте в виду, что проекты NetworkManager и ModemManager не разрабатываются и не управляются напрямую поставщиками сотовых устройств, и совместимость с устройством, которое вы собираетесь использовать, может быть ограничена.Некоторые поставщики добавляют код, чтобы сделать свои устройства полностью совместимыми, а другие - нет. Многие сотовые устройства могут быть настроены для предоставления стандартизированных типов сетевого интерфейса USB и канала управления, таких как интерфейс MBIM через USB-IF или собственный интерфейс QMI Qualcomm, который ModemManager пытается идентифицировать и с которым часто удается успешно работать, но есть и исключения. .

И NetworkManager, и ModemManager имеют интерфейсы командной строки (nmcli и mmcli соответственно), где вы можете взаимодействовать с инструментами управления.

Обратитесь к следующему FAQ, если вы хотите получить более подробную информацию об использовании ModemManager только для настройки и управления сотовым устройством, но вручную установить, поддерживать соединение и сведения об IP-адресе сетевого интерфейса.
Практическое руководство: контролировать и настраивать соединение для передачи данных в Linux с помощью ModemManager в качестве диспетчера соединений?

Пусть ModemManager выведет список всех сотовых устройств, которые он обнаружил. В этом примере мы используем серию Alcatel IK41 с интерфейсом MBIM:
mmcli --list-modems
/ org / freedesktop / ModemManager1 / Modem / 0 [Alcatel] Mobilebroadband

Общие сведения и состояние модема можно просмотреть с помощью " --modem "вариант.
mmcli --modem = 0
-----------------------------
Общие | Путь к dbus: / org / freedesktop / ModemManager1 / Modem / 0
| идентификатор устройства: 998e478c5b14c75e16bffe6abaacabef22fb2f5b
-----------------------------
Оборудование | производитель: Alcatel
| модель: Mobilebroadband
| версия прошивки: MPSS. JO.2.0.2.c1.7-00004-9607_
| конфигурация оператора связи: по умолчанию
| ч / б ревизия: 0
| поддерживается: GSM-UMTS, LTE
| ток: GSM-UMTS, LTE
| id оборудования:
----------------------------- Система
| устройство: / sys / devices / pci0000: 00/0000: 00: 14.0 / usb3 / 3-1
| драйверы: option1, cdc_mbim
| плагин: Generic
| основной порт: cdc-wdm0
| порты: cdc-wdm0 (mbim), ttyUSB0 (at), ttyUSB2 (at), wwan0 (net),
| ttyUSB1 (qcdm)
-----------------------------
Статус | замок: сим-пин
| попытки разблокировки: sim-pin (3)
| состояние: заблокировано
| состояние питания: на
| качество сигнала: 0% (кешируется)
-----------------------------
Режимы | поддерживается: разрешено: 2 г; предпочтительный: нет
| разрешено: 3г; предпочтительный: нет
| разрешено: 4 г; предпочтительный: нет
| разрешено: 2г, 3г; предпочтительно: 3g
| разрешено: 2г, 3г; предпочтительно: 2 г
| разрешено: 2г, 4г; предпочтительно: 4g
| разрешено: 2г, 4г; предпочтительно: 2 г
| разрешено: 3g, 4g; предпочтительно: 3g
| разрешено: 3g, 4g; предпочтительно: 4g
| разрешено: 2г, 3г, 4г; предпочтительно: 4g
| разрешено: 2г, 3г, 4г; предпочтительно: 3g
| разрешено: 2г, 3г, 4г; предпочтительно: 2 г
| ток: разрешено: 2г, 3г, 4г; предпочтительно: 2g
-----------------------------
Полосы | поддерживаются: egsm, dcs, pc, g850, utran-1, utran-8, eutran-1, eutran-3,
| эутран-7, эутран-8, эутран-20, эутран-28
| ток: egsm, dcs, pc, g850, utran-1, utran-8, eutran-1, eutran-3,
| эутран-7, эутран-8, эутран-20, эутран-28
-----------------------------
IP | поддерживается: ipv4, ipv6, ipv4v6
-----------------------------
SIM | Путь dbus: / org / freedesktop / ModemManager1 / SIM / 0

Убедитесь, что сотовое устройство управляется NetworkManager, и для него не указано состояние «неуправляемый».
nmcli device status
DEVICE TYPE STATE CONNECTION
cdc-wdm0 gsm disabled -
enp3s0 ethernet unmanaged -
lo loopback unmanaged -

Теперь вы должны создать профиль подключения в NetworkManager для вашего конкретного оператора сети и SIM-карты с Команда "nmcli connection add":
Например:
nmcli connection add type gsm ifname '*' con-name '3-sweden' apn 'data.tre.se' connection.autoconnect yes gsm.pin 0000

- тип gsm для всех типичных сотовых соединений, кроме cdma.
- ifname - это имя интерфейса управления, в данном случае cdc-wdm0, также можно использовать подстановочный знак для автоматического выбора.
- con-name - это имя профиля, которое вы хотите ему дать.
- apn предоставляется вашим оператором сети и сообщает модему, какую точку подключения он должен использовать для подключения к данным.
- для параметра connection.autoconnect задано значение «да», при этом NetworkManager всегда будет пытаться автоматически подключиться и поддерживать соединение с этим профилем.
- gsm.pin позволяет указать PIN-код для SIM-карты, который NetworkManager попытается использовать, если для SIM-карты включена проверка PIN.

Доступно несколько дополнительных команд и атрибутов, таких как настройки имени пользователя и пароля для APN и т. Д. Полную информацию о командах см. В справке NetworkManager и на страницах руководства.

В случае успеха вы должны получить ответ, подобный этому:
Соединение «3-sweden» (cad6fcbf-2cb1-4796-b7e6-67b9f9635aef) успешно добавлено.

Теперь вы можете проверить статус с помощью команды:
nmcli device status
DEVICE TYPE STATE CONNECTION
cdc-wdm0 gsm connected 3-sweden
enp3s0 ethernet unmanaged -
lo loopback unmanaged -

Где подключено, должно быть указано как состояние если установление соединения прошло успешно.

Если соединение не удалось или вы хотите получить более подробную информацию об устройстве и соединении, вы можете проверить команды:

Вы можете просмотреть текущий статус с помощью команды:
nmcli radio
WIFI-HW WIFI WWAN-HW WWAN
включен включен включен enabled

nmcli device show cdc-wdm
GENERAL. УСТРОЙСТВО: cdc-wdm0
GENERAL.TYPE: gsm
GENERAL.HWADDR: (неизвестно)
GENERAL.MTU: 1500
GENERAL.STATE: 100 (подключено)
GENERAL.CONNECTION: 3-sweden
GENERAL.CON-PATH: org / freedesktop / NetworkManager / ActiveConnection / 18
IP4.ADDRESS [1]: 2.68.73.130/30
IP4.GATEWAY: 2.68.73.129
IP4.ROUTE [1]: dst = 2.68.73.128/30, nh = 0.0.0.0, mt = 700
IP4.ROUTE [2]: dst = 0.0.0.0/0, nh = 2.68.73.129, mt = 700
IP4.DNS [1]: 80.251.201.177
IP4.DNS [2]: 80.251.201.178
IP6.АДРЕС [1]: 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f / 64
IP6.АДРЕС [2]: 2a02: aa1: 1017: 6d11: 6474: 7254: 7b72: eb09 / 64
IP6.ШЛЮЗ: 2a02: aa1: 1017: 6d11: 21e6: 9049: 6cfb: 8ac3
IP6.МАРШРУТ [1]: dst = ff00 :: / 8, nh = ::, mt = 256, table = 255
IP6.ROUTE [2]: dst = 2a02: aa1: 1017: 6d11 :: / 64, nh =: :, mt = 700
IP6.ROUTE [3]: dst = :: / 0, nh = fe80 :: 21e6: 9049: 6cfb: 8ac3, mt = 1024
IP6.ROUTE [4]: ​​dst = 2a02: aa1: 1017: 6d11 :: / 64, nh = ::, mt = 256
IP6. ROUTE [5]: dst = :: / 0, nh = 2a02: aa1: 1017: 6d11: 21e6: 9049: 6cfb: 8ac3, mt = 700
IP6.DNS [1]: 2a02: aa0 :: 55
IP6.DNS [2]: 2a02: aa0 :: 56

nmcli connection show
NAME UUID TYPE DEVICE
3-sweden e946017f-2e9c-477b-89ad-4c31e7331d65 gsm cdc-wdm0

Ifconfig подробности уже должны отображать соответствующие IP-адреса. устанавливается для сетевого интерфейса с помощью NetworkManager:
ifconfig
wwan0: flags = 4291 mtu 1500
inet 2.68.73.130 сетевая маска 255.255.255.252 широковещательная передача 2.68.73.131
inet6 2a02: aa1: 1017: 6d11: 6474: 7254: 7b72len: префикс eb09 scopeid 0x0
inet6 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f prefixlen 64 scopeid 0x0
ether 12: 60: 3d: ac: e9: 2f txqueuelen 1000 (Ethernet)
RX-пакеты 186 байтов 10886 (10.8 КБ)
ошибок RX 0 отброшено 0 переполнений 0 кадров 0
пакетов TX 5 байтов 480 (480,0 B)
ошибок TX 0 отброшено 0 переполнений 0 коллизий несущей 0 0

Теперь вы можете, например, проверить соединение через сетевой интерфейс, отправка запросов ping.
Тестирование соединения IPV4:
ping -4 -I wwan0 8.8.8.8
PING 8.8.8.8 (8.8.8.8) из 2.68.73.130 wwan0: 56 (84) байтов данных.
64 байта из 8.8.8.8: icmp_seq = 1 ttl = 118 time = 55,8 мс
64 байта из 8.8.8.8: icmp_seq = 2 ttl = 118 time = 45.4 мс
64 байта из 8.8.8.8: icmp_seq = 3 ttl = 118 time = 42,9 мс
--- 8.8.8.8 статистика ping ---
3 пакета переданы, 3 получены, потеря пакетов 0%, время 2003 мс
rtt мин / avg / max / mdev = 42.918 / 48.053 / 55.845 / 5.601 мс

Тестирование соединения IPV6: (если ваше мобильное устройство, сетевая подписка и APN поддерживают его)
ping -6 -I wwan0 2600 ::
PING 2600: 🙁 2600: 🙂 из 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f wwan0: 56 байтов данных
64 байта из 2600 ::: icmp_seq = 1 ttl = 46 time = 172 мс
64 байта из 2600 :: : icmp_seq = 2 ttl = 46 time = 171 мс
64 байта из 2600 ::: icmp_seq = 3 ttl = 46 time = 169 мс
64 байта из 2600 ::: icmp_seq = 4 ttl = 46 time = 168 мс
- - 2600 :: статистика пинга ---
4 пакета передано, 4 получено, потеря пакетов 0%, время 3004 мс
rtt min / avg / max / mdev = 167. 921 / 170.037 / 172.272 / 1.651 мс

Соединение успешно, автоматическое переподключение работает при тестировании на отключение и повторное включение устройства.
Чтобы узнать о дополнительных конфигурациях, командах и доступных атрибутах, обратитесь к страницам руководства для NetworkManager и ModemManager.

.

Поставщики и ресурсы беспроводной связи RF

О компании RF Wireless World

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В них также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Узнать больше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система чистоты туалетов самолета. • Система измерения столкновения • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды • Система Smart Grid • Система умного освещения на базе Zigbee • Система интеллектуальной парковки на основе Zigbee. • Система интеллектуальной парковки на основе LoRaWAN


RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые замирания и т. Д., Которые используются в беспроводной связи. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤


Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в одном канале, ЭМ помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>


Учебное пособие по 5G - В этом руководстве по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G Полосы частот руководство по миллиметровым волнам Волновая рамка 5G мм Зондирование волнового канала 5G мм 4G против 5G Тестовое оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


Этот учебник GSM охватывает основы GSM, архитектуру сети, элементы сети, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS-вызова и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP диапазона 70 МГц в C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотных трансиверов ➤Конструкция RF фильтра ➤VSAT Система ➤Типы и основы микрополосковой печати ➤ОсновыWaveguide


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE. ИНДЕКС испытаний и измерений >>
➤ Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в волоконно-оптической связи. Оптические компоненты INDEX >>
➤Учебное пособие по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Рамочная конструкция ➤SONET против SDH


Поставщики и производители беспроводных радиочастотных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных компонентов, систем и подсистем RF для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, ФАПЧ, ГУН, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т. д.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: Часто мойте их.
2. КОЛЕНО: Откашляйтесь
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, остановить распространение COVID-19, поскольку это заразное заболевание.


RF Калькуляторы и преобразователи беспроводной связи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Сюда входят беспроводные технологии, такие как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB

СВЯЗАННЫЕ ЗАПИСИ

RF Wireless Учебники
Различные типы датчиков

Поделиться страницей

Перевести страницу

.

Активный и пассивный голос: в чем разница?

Активный голос означает, что в предложении есть подлежащее, которое действует на его глагол. Пассивный залог означает, что подлежащее является получателем действия глагола. Возможно, вы узнали, что пассивный залог слабый и неверный, но все не так просто. При правильном и умеренном использовании пассивный залог вполне подойдет.

В грамматике английского языка у глаголов есть пять свойств: голос, настроение, время, лицо и число; здесь нас интересует голос.Два грамматических голоса: активного и пассивного.

В чем разница между активным и пассивным голосом?

Активный голос

Когда подлежащее предложения выполняет действие глагола, мы говорим, что предложение находится в активном голосе . Предложения в активном голосе имеют сильный, прямой и ясный тон. Вот несколько коротких и простых примеров активного голоса.

Примеры активного голоса

Все три предложения имеют базовую активную голосовую конструкцию: подлежащее, глагол и объект.Подопытный обезьяна выполняет действие, описанное adore . Субъект кассир выполняет действие, описанное , отсчитывает . Подопытный собака выполняет действие, описанное преследуемым . Испытуемые делают, делают, делают - они предпринимают действие в своих предложениях. Активный голос напоминает нам популярный слоган Nike «Просто сделай это».

Пассивный залог

С другой стороны, предложение состоит в пассивном залоге, когда на подлежащее действует глагол.Пассивный залог всегда состоит из спряжения как плюс причастие прошедшего времени глагола. Это обычно также порождает предлог. Это звучит намного сложнее, чем есть на самом деле - пассивный голос на самом деле довольно легко обнаружить. Для этих примеров пассивного голоса мы трансформируем три активных предложения выше, чтобы проиллюстрировать разницу.

Примеры пассивного голоса

Давайте внимательнее рассмотрим первую пару предложений: «Обезьяны обожают бананы» и «Обезьяны обожают бананы.Активное предложение состоит из обезьян (подлежащее) + обожания (глагол) + бананов (объект). Пассивное предложение состоит из бананов (объект) + обожаемых (от до плюс причастие прошедшего времени обожаемых ) + на (предлог) + обезьян (подлежащее). Пассивность предложения изменила структуру предложения и потребовала использования предлога на . Фактически, все три приведенных выше преобразованных предложения требовали добавления на .

Когда использовать активный и пассивный голос

Активный голос передает сильный и чистый тон, а пассивный голос становится более тонким и слабым. Вот хороший совет: не используйте пассивный голос только потому, что вам кажется, что он звучит немного красивее, чем активный.

Тем не менее, бывают случаи, когда пассивный залог полезен и востребован. Возьмем, к примеру, «Белку преследовала собака». Такая конструкция предложения была бы полезной, если бы в центре вашего внимания была белка, а не собака.

Хорошее эмпирическое правило - стараться использовать активный голос в большинстве предложений, если только вы действительно не можете написать предложение каким-либо другим способом.

Вот совет: Grammarly улавливает примеры пассивного залога в вашем письме, чтобы вы знали, когда вам нужно его включить.

Как изменить предложение в пассивном голосе на активный голос

Вот пример делового общения, которое можно улучшить, отказавшись от пассивной передачи голоса.

Это предложение не является неправильным, но звучит немного жестко и нечестно. Это звучит менее достоверно, чем могло бы быть - почти уклончиво. Кто хочет вести дела с компанией, которая избегает принятия на себя полной ответственности, переходя на формальную территорию пассивного голосового управления? Вместо этого возьмите на себя ответственность. Собери это.

Чтобы сделать это предложение активным, а не пассивным, я определил тему: we . Ответственность за это была «наша компания».

Вот совет: Что нужно помнить: чтобы изменить предложение с пассивного голоса на активный, определите тему.

Структура этого предложения слабая, потому что в ней не указаны подлежащие ни в одном из предложений. Давайте их раскроем. У кого есть вопросы? Адресуемое: вы . Кто будет дозваниваться (позвонив по указанному ниже номеру)? Он по-прежнему является получателем сообщения. .Сеть

- В чем разница между активным и пассивным открытием сокета TCP?

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
.

Разница между активными и пассивными атаками (со сравнительной таблицей)

Основное различие между активными и пассивными атаками состоит в том, что при активных атаках злоумышленник перехватывает соединение и изменяет информацию. В то время как при пассивной атаке злоумышленник перехватывает транзитную информацию с намерением прочитать и проанализировать информацию, а не изменить ее.

Существуют различные типы угроз, атак и уязвимостей, которые могут повредить и нарушить безопасность системы.Атаки безопасности - это компьютерные атаки, которые ставят под угрозу безопасность системы. Концептуально атаки на безопасность можно разделить на два типа: активные и пассивные атаки, при которых злоумышленник получает незаконный доступ к ресурсам системы.

Содержимое: активные атаки против пассивных

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия
  4. Заключение
Таблица сравнения
Основа для сравнения Активная атака Пассивная атака
Базовая
Активная атака пытается изменить системные ресурсы или повлиять на их работу. Пассивная атака пытается прочитать или использовать информацию из системы, но не влияет на системные ресурсы.
Изменение информации Возникает не происходит
Вред для системы
Всегда вызывает повреждение системы. Не причинить вреда.
Угроза для Целостность и доступность Конфиденциальность
Осведомленность об атаке Субъект (жертва) получает информацию об атаке. Существо не знает об атаке.
Задача, выполняемая злоумышленником
Передача перехвачена путем физического контроля части ссылки. Просто трансмиссию нужно понаблюдать.
Акцент делается на
Обнаружение
Предотвращение

Определение активных атак

Активные атаки - это атаки, при которых злоумышленник пытается изменить информацию или создает ложное сообщение.Предотвратить эти атаки довольно сложно из-за широкого спектра потенциальных физических, сетевых и программных уязвимостей. Вместо предотвращения он делает упор на обнаружение атаки и восстановление после любого нарушения или задержки, вызванной ею. Активная атака обычно требует больше усилий и часто имеет более опасные последствия. Когда хакер пытается атаковать, жертва узнает об этом.

Активные атаки имеют форму прерывания, модификации и фабрикации.

  • Прерывание известно как атака маскарада, при которой неавторизованный злоумышленник пытается выдать себя за другое лицо.
  • Модификация может быть выполнена с использованием двух способов повторной атаки и изменения. При атаке replay последовательность событий или некоторые блоки данных захватываются и повторно отправляются ими. Хотя изменение сообщения включает в себя некоторое изменение исходного сообщения, любое из них может вызвать изменение.
  • Fabrication вызывает атаки Denial Of Service (DOS) , в которых злоумышленник пытается предотвратить доступ законных пользователей к некоторым службам, которые им разрешены, или, простыми словами, злоумышленник получает доступ к сети, а затем блокирует авторизованного пользователя .
Определение пассивных атак

Пассивные атаки - это атаки, при которых злоумышленник осуществляет несанкционированное прослушивание, просто отслеживая передачу или собирая информацию. Злоумышленник не вносит никаких изменений в данные или систему.

В отличие от активной атаки, пассивную атаку трудно обнаружить, потому что она не связана с изменением данных или системных ресурсов. Таким образом, атакованная сущность не имеет никакого представления об атаке.Хотя это можно предотвратить с помощью методов шифрования, при которых данные сначала кодируются на непонятном языке на стороне отправителя, а затем на стороне получателя они снова преобразуются в понятный человеку язык. Таким образом, во время передачи сообщение находится в неразборчивой форме, которая не может быть понята хакерами. По этой причине при пассивных атаках предотвращение имеет большее значение, чем обнаружение. Пассивные атаки охватывают открытые порты, не защищенные брандмауэрами.Злоумышленник постоянно ищет уязвимости, и как только они обнаруживаются, злоумышленник получает доступ к сети и системе.

Пассивные атаки далее подразделяются на два типа: первый - это раскрытие содержимого сообщения, а второй - анализ трафика.

  • Выпуск содержимого сообщения может быть выражен примером, в котором отправитель хочет отправить конфиденциальное сообщение или электронное письмо получателю. Отправитель не хочет, чтобы содержимое этого сообщения было прочитано каким-либо перехватчиком.
  • С помощью шифрования сообщение может быть замаскировано, чтобы предотвратить извлечение информации из сообщения, даже если сообщение захвачено. Тем не менее, злоумышленник может анализировать трафик и наблюдать шаблон для получения информации. Этот тип пассивной атаки называется анализом трафика .

Ключевые различия между активными и пассивными атаками

  1. Активная атака включает модификацию сообщения.С другой стороны, при пассивных атаках злоумышленник не вносит никаких изменений в перехваченную информацию.
  2. Активная атака наносит огромный ущерб системе, в то время как пассивная атака не причиняет никакого вреда системным ресурсам.
  3. Пассивная атака рассматривается как угроза конфиденциальности данных. Напротив, активная атака представляет собой угрозу целостности и доступности данных.
  4. Атакованный объект знает об атаке в случае активной атаки.Напротив, жертва не знает об атаке при пассивной атаке.
  5. Активная атака осуществляется путем получения физического контроля над каналом связи для захвата и вставки передачи. Напротив, при пассивной атаке злоумышленнику просто нужно наблюдать за передачей.
Заключение

Активные и пассивные атаки можно различать в зависимости от того, что они собой представляют, как они выполняются и насколько сильно они наносят ущерб системным ресурсам.Но в основном активная атака изменяет информацию и наносит большой урон системным ресурсам и может повлиять на ее работу. И наоборот, пассивная атака не вносит никаких изменений в системные ресурсы и, следовательно, не причиняет никакого ущерба.

.

Разница между активным и пассивным голосом (сравнительная таблица)

В грамматике английского языка голос используется для определения того, активно или пассивно работает глагол в предложении. Таким образом, есть две широкие классификации голоса: активный голос и пассивный голос. Если в предложении субъект действует как исполнитель действия, то он называется активным голосом .

С другой стороны, если субъект действует как цель или получатель выполняемого действия, то голос называется пассивным голосом .Теперь давайте посмотрим на эти примеры, чтобы понять их правильно:

  • Активный : Мария последовала за вором.
    Пассивный : Вор преследовала Мария.
  • Активный : Она сказала мне правду.
    Пассивный : Правду сказала мне Мария.

В приведенных примерах вы могли заметить, что когда предложение звучит активным голосом, фокус делается на подлежащем, но когда мы переводим предложение в пассивный голос, фокус смещается на действие.

Контент: активный голос против пассивного голоса

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия
  4. Формула
  5. Примеры
  6. Как запомнить разницу
Сравнительная таблица
Основа для сравнения Активный голос Пассивный голос
Значение Активный голос относится к тому типу голоса, в котором субъект выполняет действие, обозначенное глаголом. Пассивный голос - это своего рода голос, в котором субъект выступает в качестве реципиента действия.
Субъект Действует на глагол Действует на глагол
Позиция Поскольку субъект отвечает за действие, он появляется на первом месте. Объект, над которым выполняется действие, появляется первым, а актер - в конце.
Пример Я играю в крикет. Я играю в крикет.
Она отправила электронное письмо менеджеру по персоналу. Она отправила электронное письмо менеджеру по персоналу.
Позвольте мне положить его туда. Пусть я поставлю туда.

Определение активного голоса

Активный голос можно понимать как форму письма, которая показывает, когда субъект выполняет действие, указанное глаголом, и берет объект напрямую.Субъект - это человек или вещь, о которых мы говорим, а объект - это человек или вещь, на которую нацелено данное действие.

В активном голосе, поскольку подлежащее выполняет действие, управляемое глаголом, оно выражается как агент главного глагола. Давайте посмотрим на эти примеры, чтобы лучше понять:

  • Джону нравится Мэри
  • Милиционер столкнулся с преступником.
  • Он крадет яблоко.
  • Дети рисуют картину для школьной выставки.
  • Вчера вечером я готовил еду.
  • Позвольте мне это сделать.
Определение пассивного голоса

Пассивный залог относится к стилю письма, который мы используем, когда вместо акцента на субъект мы делаем ударение на действии, то есть на глаголе и его объекте.

Пассивный залог также подходит, когда актер неизвестен или не важен, или вы хотите сделать акцент на человеке или предмете, на которых произошло действие. Его также можно использовать, когда речь идет об универсальном факте или истине.Взгляните на примеры, приведенные ниже:

  • Мэри нравится Джон
  • Преступника встретил полицейский.
  • Яблоко украдено им
  • Картина создается детьми для школьной выставки.
  • Вчера вечером я готовил еду.
  • Пусть это сделаю я.

Ключевые различия Активный и пассивный голос

Пункты, приведенные ниже, существенны в том, что касается разницы между активным и пассивным голосом:

  1. Когда в предложении субъект выполняет или завершает действие, это называется активным голосом.Напротив, когда в предложении действие воспринимается подлежащим, оно называется пассивным залогом.
  2. В активном голосе подлежащее воздействует на глагол, тогда как в пассивном залоге субъект воздействует на глагол.
  3. В активном голосе, поскольку актер сам является субъектом, ответственным за соответствующее действие, он появляется на первом месте. В отличие от этого, в пассивном залоге человек или вещь, на которой происходит действие, появляется на первом месте, а актер - в конце, обозначенном предлогом «by».
Формула
Времена Активный голос Пассивный голос
Простое настоящее время Предмет + основная форма глагола + Объект Объект + is / am / are + Форма причастия прошедшего времени глагола + by + Subject
Я играю в футбол. В футбол играет я.
Настоящее непрерывное время Субъект + is / am / are + Форма причастия настоящего времени глагола + Объект Объект + is / am / are + being + Форма причастия прошедшего времени глагола + by + Subject
Я играю в футбол. Я играю в футбол.
Настоящее совершенное время Субъект + has / have + Прошедшая форма причастия глагола + Object Объект + has / have + been + Прошедшая форма причастия глагола + by + Subject
Я играл в футбол. В футбол играл я.
Простое прошедшее время Предмет + Прошедшая простая форма глагола + Объект Объект + был / был + Форма причастия прошедшего времени глагола + by + Тема
Я играл в футбол. В футбол играл я.
Прошедшее непрерывное время Субъект + был / был + Настоящее Причастие форма глагола + Объект Объект + был / был + бытие + Прошедшее причастие форма глагола + by + Тема
Я играл в футбол. Я играл в футбол.
Настоящее совершенное время Субъект + has + Форма причастия прошедшего времени глагола + Объект Объект + was + Форма причастия прошедшего времени глагола + by + Тема
Я играл в футбол. В футбол играл я.
Простое будущее время Предмет + will + Основная форма глагола + Object Объект + will + Форма причастия прошедшего времени от глагола + by + Subject
Буду играть в футбол. Я буду играть в футбол.
Future Perfect Tense Субъект + будет + иметь форму причастия прошедшего времени глагола + Объект Объект + будет + Форма причастия прошедшего времени глагола + by + Тема
Я бы играл в футбол. В футбол играл я.

Пример
  • Активно : Родители помогли ей завершить проект в срок.
    Пассивный : Родители помогли ей завершить проект вовремя.
  • Active : Я учу английский у эксперта.
    Пассивный : Английский изучаю я, у эксперта.
  • Active : Мне передали корзину с фруктами.
    Пассивный : Корзина с фруктами была передана мне ими.
  • Активный : Джон покупает новый ноутбук.
    Пассивный : Джон покупает новый ноутбук.
Как запомнить разницу

Как правило, мы в основном используем активный залог для написания, чтобы сделать предложение более простым, прямым и легким для понимания. С другой стороны, пассивный залог в основном используется в юридической и стилистической письменной форме.

.

Пассивная и активная внешняя антенна. Тысяча и один совет по дому и быту

Пассивная и активная внешняя антенна

На большом удалении от телецентра коллективная антенна выдает 3–4 канала, поэтому для приема других каналов требуется внешняя антенна, подходящая по усилению и полосе принимаемых частот. Ее необходимо правильно установить, чтобы обеспечить наилучшие условия приема сигнала: она не должна находиться за железобетонными ограждениями, а должна быть направлена в сторону телебашни.

Внешняя антенна может быть как активной, так и пассивной.

Они имеют самые различные формы. Одни похожи на коллективные и являются ее далекими потомками, другие представляют собой дециметровые антенны в виде петлевых вибраторов или линии с подсоединенными диполями различной длины, к которым при необходимости крепятся антенны метрового диапазона, бывают многоэтажные плоские. Большинство антенн имеют конструкцию, сочетающую различные виды антенн.

При необходимой мощности передатчика сигнал, принимаемый пассивной антенной, имеет усиление (разница между уровнем выходного сигнала и чувствительностью телевизора), достаточное для получения хорошего качества изображения. В случае необходимости к наружной пассивной антенне можно купить усилитель сигнала.

Активная наружная антенна имеет встроенный усилитель метровых и дециметровых волн, питание которого осуществляется от сетевого адаптера по коаксиальному кабелю через специальное устройство, называемое сепаратором.

Выбирая антенну, следует учитывать габариты, а также прочность конструкции, так как она может просто не выдержать сильного ветра и снега. Также следует обратить внимание на трудоемкость предстоящего монтажа.

Приобретая антенну, следует обратить внимание на коэффициент усиления (измеряется в дБ). Активная комнатная должна иметь возможность регулировки усиления сигнала.

Также следует обратить внимание на диаграмму направленности антенны, которая измеряется, как удвоенный угол межу направлениями, соответствующими максимуму принимаемого сигнала и ослаблением его вдвое. Чем она меньше, тем четче сигнал, но тем труднее настроить антенну на телебашню.

Важное значение имеет ПЗО (передне-заднее отношение), которое измеряется в дБ и представляет собой разницу между напряжениями, принятыми антенной с противоположных сторон. ПЗО отражает степень ослабления посторонних сигналов. Например, при применении в городе антенн с ПЗО дБ приводит к тому, что изображение раздваивается.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Что лучше пассивная или активная антенна


Антенна для цифрового ТВ: активная или пассивная?

Наверх
  • Рейтинги
  • Обзоры
    • Смартфоны и планшеты
    • Компьютеры и ноутбуки
    • Комплектующие
    • Периферия
    • Фото и видео
    • Аксессуары
    • ТВ и аудио
    • Техника для дома
    • Программы и приложения

В чем разница между активными и пассивными антеннами

Наверняка каждый, кому приходилось выбирать ту или иную антенну – будь то телевизионная или радио – сталкивался с такими понятиями, как активная и пассивная антенна. И многие при этом вставали в тупик: чем же они отличаются друг от друга и какую, собственно говоря, лучше выбрать?..

Пассивная антенна

Особенностью любой пассивной антенны является то, что она улавливает и принимает сигнал исключительно за счет своей геометрии (формы). Соответственно, чем больше площадь такой антенны, тем увереннее будет сигнал.

Пассивная антенна


Преимуществами такой антенны можно считать:
  • Отсутствие собственных помех и наводок из-за того, что в такой антенне, собственно, и наводиться нечему. Ведь в ее конструкции не предусмотрено никаких элементов, которые могли бы сгенерировать электромагнитное излучение.
  • Исключительная простота монтажа и эксплуатации. Все, что требуется, — это правильно сориентировать пассивную антенну на местности.
  • Пассивную антенну можно даже изготовить самостоятельно из подручных материалов. Как правило, вся конструкция такой антенны представляет собой металлический каркас с передающим кабелем или проводом.
  • Пассивная антенна не требует отдельного источника питания.
  • Наконец, стоит отметить и дешевизну антенны пассивного типа.

Однако имеются у пассивной антенны и недостатки:

  1. Она подвержена различного рода помехам, а качество сигнала сильно зависит от места расположения;
  2. При обустройстве пассивной антенны приходится тщательно выбирать место и проводить тонкую ориентацию, особенно, если установка происходит в зоне плохого приема.
  3. Обычно установка антенны пассивного типа производится на довольно большой высоте – до 10 метров, что требует обустройства специальной мачты, дополнительных укреплений для нее и т.д.
  4. Пассивные антенны должны обеспечивать достаточно большую по площади зону приема, что делает их громоздкими и неудобными, например, в помещении.
  5. На качество сигнала может влиять огромное число факторов: как здания, деревья и рельеф местности, так и погодные условия.

Таким образом, пассивную антенну рекомендуется устанавливать лишь там, где располагается зона довольно уверенного сигнала и нет необходимости в дополнительном его усилении. Пассивная антенна бывает как внутреннего, так и наружного типа. Как правило, ее устанавливают в квартирах, расположенных в черте города, где уровень сигнала обычно довольно высокий. Однако на загородных участках, на трассах и т.д. обычно применяют активные антенны.

Активная антенна

Особенностью же антенны активного типа является то, что пойманный сигнал проходит через специальные преобразующие устройства и лишь затем – непосредственно на приемное оборудование. В качестве преобразующих устройств могут выступать всевозможные усилители, подавители помех, декодеры и т.д.

Активная антенна

Такие устройства могут быть смонтированы как непосредственно на самой антенне, так и вне ее. Подпитываются они обычно через бытовую электрическую сеть, но в отдельных случаях может быть организован и автономный источник питания в виде аккумуляторов или батареек.

Преимущества активных антенн:

  • Они могут быть выполнены практически любых размеров и форм.
  • Активные антенны могут устанавливаться практически в любом месте – в комнате или снаружи помещения. На качество работы мало оказывают влияния как рельеф местности, так и помехи со стороны деревьев, зданий и т.д.
  • Даже низкий уровень сигнала для активной антенные не помеха: он усиливается за счет дополнительного оборудования.
  • Во многих активных антеннах можно регулировать уровень усиления и шумоподавления.
  • Помехи, которые могут присутствовать в случае с применением активной антенны, также убираются специальными шумоподавляющими устройствами.

В то же время, недостатками активных антенн можно считать:

  1. Их относительную дороговизну.
  2. Техническую сложность: ведь в активной антенне используется большое количество электронного оборудования.
  3. Для корректной работы активной антенны требуется постоянный источник питания.
  4. В ряде случаев причиной электромагнитных наводок может послужить собственное оборудование антенны. Впрочем, специальными «шумодавами» они же и устраняются.
  5. Иногда активная антенна довольно сложна в монтаже и настройке.
  6. Из-за большого количества электроники активная антенна имеет меньшую степень надежности в сравнении с пассивной, в которой, собственно говоря, ломаться практически нечему.

Таким образом, антенну активного типа рекомендуется обустраивать в местах с не очень уверенным или вовсе плохим уровнем сигнала. Например, за чертой города, в горной и лесистой местности и т.д.

Главные отличия активной и пассивной антенн

Основным отличием активной и пассивной антенн можно считать наличие или отсутствие дополнительного электронного оборудования, которое усиливает сигнал и подавляет шумы.

Как следствие, активные и пассивные антенны различаются по способу монтажа, требованиям к наличию источника питания, а также квалификации мастера, который производит установку антенны. Если пассивную может обустроить практически любой человек, то для корректной установки, настройки и отладки антенны активного типа может быть привлечен в большинстве случаев лишь квалифицированный специалист.



Антенна активная и пассивная в чем разница. Автомобильные антенны

Качество воспроизведения радиопередач автомагнитолой во многом определяется правильностью выбора и установки приемной антенны.

Общие сведения

Приемная антенна - устройство, принимающее энергию электромагнитного поля радиоволн и преобразующее ее в электрический сигнал, усиление которого в дальнейшем выполняет радиоприемник.

В настоящее время в автомобилях используются в основном активные внутренние и пассивные внешние антенны .

Активная антенна функционирует вместе с входящим в ее конструкцию усилителем, компенсирующим ослабление сигнала из-за малых размеров антенны. Для работы усилителя необходимо электропитание.

Основные достоинства активных антенн - небольшие габариты и простота установки. Антенны этого типа устанавливаются внутри салона, поэтому они защищены от атмосферных и механических воздействий. Их недостатки - меньшая чувствительность по сравнению с пассивными антеннами, вследствие чего вместе с усилением радиосигнала усиливаются прочие радиошумы, ухудшаюшие качество звучания.

Пассивная антенна подключается непосредственно к радиоприемнику и в электрическом питании не нуждается.

Достоинствами пассивных антенн являются высокая чувствительность и простота конструкции. К недостаткам можно отнести незащищенность от внешних воздействий, большие габариты, а у выдвижных (телескопических) антенн - невысокую надежность.

Делая выбор в пользу активной или пассивной антенны, необходимо учитывать условия их эксплуатации в конкретной местности (уровень сигнала, отражения, помехи), а также диапазон, на котором преимущественно предполагается работать, и особенности распространения в нем радиоволн.

Особенности радиоприема в различных диапазонах

Диапазон УКВ (FM) . Уровень сигнала ультракоротковолновых (УКВ) передатчиков невелик, а прием возможен только в зоне прямой видимости. С учетом высоты передающих антенн это расстояние редко превышает 40-50 км от передатчика, а ретрансляторы сигнала в местном радиовещании на УКВ не применяются. Зона уверенного приема, свободного от шумов и помех, заметно меньше и составляет 15-20 км. Значительные изменения уровня и 1 сигнала, происходящие из-за отражений и экранирующего действия зданий (“мертвые зоны”), могут вызвать неуверенный прием в городских условиях. Аналогичное влияние оказывает и рельеф местности - в низинах уровень сигнала заметно ниже, чем на возвышенности. Этим диапазоном чаще пользуются жители крупных городов, поэтому в последнее время появляется все больше “городских” магнитол, имеющих только диапазон УКВ.

Диапазоны ДВ, СВ, КВ . Передатчики длинноволнового (ДВ), средневолнового (СВ) и коротковолнового (КВ) диапазонов обладают большой мощностью, а зона уверенного приема составляет сотни и даже тысячи километров. Поэтому эти диапазоны становятся единственно доступными для радиовещания на большие расстояния. Прием местных радиостанций на средних волнах в дневное время всегда стабилен. Прием дальних радиостанций на СВ и КВ заметно улучшается вскоре после захода солнца. Однако из-за технических особенностей амплитудной модуляции качество сигнала заметно ниже, чем на диапазоне УКВ. Сказывается здесь и влияние помех, особенно заметных в промышленных центрах.

Виды антенн

Телескопическая с автоматическим приводом (внешняя). Автоматический привод позволяет выдвигать антенну, не покидая салон автомобиля. Отдельные модели таких антенн позволяют регулировать длину телескопического элемента и угол наклона для достижения оптимального качества приема.

Телескопическая (внешняя) . Отличается от автоматической отсутствием электропривода.

Штыревая, с фиксированной длиной (внешняя). Имеет различные конструктивные исполнения: штыревая с витой пружиной в основании; витая спираль в кожухе; обычный штырь.

Внутрисалонные . Различаются рабочими диапазонами, коэффициентом усиления, размерами и формой корпуса антенны и ее приемных элементов, а также по способу установки. Некоторые модели антенн, благодаря встроенному конвертеру, позволяют принимать радиостанции УКВ-диапазона на приемниках, работающих в диапазоне FM.

Типы антенн

Пассивные и активные антенны подразделяются на следующие типы:

  • симметричный вибратор,
  • свернутый (укороченный) симметричный вибратор,
  • несимметричный вибратор,
  • спиральная антенна
  • .
Симметричный вибратор (рис.1,а) и симметричный свернутый вибратор (рис.1,б). Большинство внутрисалонных активных антенн относятся к этим типам. Для максимальной эффективности симметричного вибратора его электрическая длина должна составлять половину длины волны, отсюда и его другое название - полуволновой. Однако ввиду того что длина волны в диапазоне частот 88-108 МГц и 66-74 МГц, отведенных для радиовещания на УКВ, составляет 3-4 м, размеры антенны будут равны 1,5-2 м соответственно. Поэтому в автомобиле вместо полуволнового используют свернутый симметричный вибратор. Практически все типы автомобильных антенн являются укороченными.Несимметричный вибратор (рис.1,в) получается из симметричного, если одну из его половин заменить заземлением, роль которого выполняет кузов автомобиля. К антеннам такого типа относятся штыревые и телескопические , получившие в настоящее время наибольшее распространение. Электрическая длина этих антенн для большей эффективности должна составлять четверть волны или 75-80 см для диапазона 88-108 МГц и 100-110 см для диапазона 66-74 МГц. Произвольное изменение этих размеров ухудшает согласование антенны с приемником и снижает ее эффективность. Четвертьволновые вибраторы слишком длинные, и эксплуатировать их не очень-то удобно, поэтому чаще используются укороченные вибраторы в виде штыря длиной 30-50 см. Для лучшего согласования с приемником в конструкцию такой антенны может входить согласующее устройство - катушка. Остальные отличия носят декоративный характер.

Спиральная антенна (рис. 1,

Пассивные и активные FM-антенны: что важно знать при выборе?

Радио – неотъемлемый спутник любого автомобиля и поездок. Транспортные средства начали снабжать проигрывателями еще в середине прошлого века, и сегодня актуальность вопроса нисколько не уменьшилась. Все магнитолы без исключения снабжаются радиомодулями, но далеко не всегда они могут обеспечить надлежащее качество приема сигналов. В результате из колонок доносится шипение, музыка прерывается, а на удалении от города радио пропадает вообще. Эту проблему может решить только хорошая FM антенна в авто. И здесь опять собственники транспортных средств встречаются с неопределенностью: какую антенну поставить? Пассивные антенны? Активные антенны? В чем же отличия?

Действительно, по принципу действия ФМ антенны делятся на активные и пассивные. Попробуем разобраться в их отличиях.

Пассивные FM антенны в авто

Это самый распространенный и простой компонент автоэлектроники, который работает на прием сигнала и его передачу магнитоле. Главным минусом такого устройства является отсутствие встроенного усилителя. Оно идеально работает в городе, где сигнал стабильный и сильный, за городом же эффективность антенны значительно падает. К ней в комплект водители обычно покупают дополнительные усилители FM сигнала и так справляются с шумами или тишиной в динамиках. Цена пассивной FM антенны более доступна, чем стоимость ее активного аналога, поэтому вариант достаточно популярен.

Активные антенны для FM радио

Активные антенны FM снабжаются встроенными усилителями, благодаря чему обеспечивается стабильный прием сигнала даже за городом. Такой вариант проще с точки зрения реализации: достаточно купить антенну и ее установить, приобретать дополнительные устройства и заморачиваться с их установкой не нужно. Специалисты и пользователи отмечают, что такие антенны проще в настройке и эксплуатации, более чувствительны.

В чем суть вопроса?

О конструктивных особенностях уже сказано, каждая модель автомобильной антенны принимает сигнал. Другое дело – его преобразование и усиление для достижения качественного звучания. За эти функции и отвечает усилитель. С хорошим устройством громкость и качество звука радио почти не уступают записанным на носители трекам. Причем расстояние до вышки, ландшафт местности и плотность застройки не будут здесь иметь никакого значения.

Тонировка – враг радио

Прежде чем вы решите, какую антенну использовать, учтите некоторые нюансы. В состав тонировочной пленки входит металлическое напыление, которое служит барьером для FM сигналов. Если пассивная антенна установлена внутри салона с тонировкой, то хорошего звука ожидать не стоит. Внешняя установка исключает данную проблему, если мы говорим о пассивных антеннах. Для активных аналогов этой проблемы вообще не существует: они хорошо принимают и преобразовывают сигнал как внутри, так и снаружи автомобиля.

Каталог MVA

⇐ Назад к списку новостей

Как правильно выбрать телевизионную антенну?

ОБЩИЕ СВЕДЕНИЯ ОБ ЭФИРНОМ ТЕЛЕПРИЕМЕ

Наземное ТВ вещание осуществляется на метровых (MB) и дециметровых (ДМВ) волнах с помощью местных телепередающих станций. Когда Вы смотрите, например, передачи НТВ, сигнал из студии в Москве приходит в Ваш город по кабелю, спутниковой трассе или иным путем и уже тут излучается в эфир с местной телевышки.

В связи с переходом России на цифровой формат вещания эфирное ТВ становится не только бесплатным, но и по качеству превосходит все остальные способы доставки.

Сейчас в России уже больше половины страны может смотреть «цифру». К 2015 году вся страна перейдет на DVB-T2 и аналоговое вещание отключат.

В качестве основного формата цифрового эфирного ТВ в России принят стандарт DVB-T2. Это необходимо помнить и учитывать при приобретении новых телевизоров.

Для приема эфирного бесплатного телевидения (и цифрового, и аналогового) необходимо кроме самого телевизора, еще и АНТЕННА.

КЛАССИФИКАЦИЯ ТВ ЭФИРНЫХ АНТЕНН

ТВ эфирные антенны (далее - антенны) условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.

По месту установки:комнатные антенны и наружные антенны..

Комнатные антенны, естественно устанавливаются внутри помещения. Необходимо заметить, что прием на комнатную антенну возможен только там, где уровень ТВ сигнала достаточно высокий. Эти зоны называются «зона уверенного приема». При продаже/покупке комнатных антенн надо помнить, что таких зон не так уж и много. Бесполезно ждать качественной «картинки» с комнатной антенной в деревне, на даче и других удаленных местах. Конечно, потребителю хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам и балконам. Но прием ТВ - это законы физики, их обойти никак не получится.

Среди комнатных антенн стоит выбирать конструкции, адаптированные к условиям российского приема. Лучше использовать активные (с встроенным усилителем и питанием от сети 220 Вольт) антенны. Желательно наличие возможности плавно регулировать усиление. Среди комнатных антенн лучшие - те, у которых ДМВ часть имеет направленность.

Итак, помним, что утверждение «раз антенна комнатная - значит она должна хорошо принимать сигналы в любой комнате» в корне ошибочно!

Наружные антенны имеют значительно лучшие параметры и могут применяться в большинстве мест, включая загородные дома, дачи и т.д.

Установка наружной антенны требует больших усилий и некоторого опыта, но полученные результаты с лихвой окупят Ваши старания и затраты.

Пассивные и активные антенны.

Пассивные антенны принимают и усиливают сигнал за счет своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления (транзисторы, микросхемы и т.д.). Такая антенна не имеет дополнительного источника помех, шумов, но зачастую ее собственного усиления не хватает для качественного приема.

Активные антенны состоят из непосредственно приемных элементов («железо») и электронного усилителя. Последний может быть смонтирован внутри антенны или вне ее. Питание усилителя осуществляется от сети переменного тока 220 Волы с помощью адаптера (блока питания). Усиление такой антенны складывается из усиления «железа» и усилителя.

При неправильном использовании активной антенны в зоне сильного ТВ сигнала могут наблюдаться искажения и помехи. Такое же может происходить при использовании низкокачественных усилителей неизвестных фирм или при выбранном усилителе с очень высоким усилением. Все нужно в меру!

По диапазону принимаемых частот (комнатные и наружные):

Канальные антенны применяются в специальных условиях, для обычного телезрителя это практически не нужно;

Диапазонные антенны используются там, где нужно принимать или только MB, или только ДМВ;

Чаще всего обычные телезрители нуждаются во всеволновых антеннах, т.к. вещание ведется одновременно и в метровом (MB), и в дециметровом (ДМВ) диапазоне.

Для приема цифрового эфирного ТВ (DVB-T2) в России применяется только ДМВ диапазон. Поэтому, если антенна приобретается только для «цифры», то достаточно ДМВ диапазона.

ПАРАМЕТРЫ АНТЕНН

Антенна, как и любое электронное устройство, обладает целым рядом параметров. Часть из них описывается в паспорте, часть - только в технических условиях. Вряд ли рядовому покупателю нужны все эти цифры.

Единственное, на что стоит обратить внимание - усиление антенны (Коэффициент усиления). Этот параметр измеряется в Децибеллах (ДБ).

Чем выше это значение - тем выше усиление антенны. Но как было сказано выше - не всегда высокое усиление приведет к лучшему изображению. Усиление антенны должно соответствовать месту установки антенны.

Иногда недобросовестные производители или продавцы указывают на упаковке и в паспорте «заоблачные» коэффициенты усиления, не имеющие ничего общего с действительностью.

Если на антенне (комнатной или наружной указаны цифры выше 40-45 дБ, то к такому изделию стоит относиться очень осторожно. Ну, а если Вы видите 80 ДБ, 90 Дб. 120 ДБ, то Вас вводят в заблуждение! Не покупайте такие антенны, это обман!

СБОРКА, УСТАНОВКА И НАСТРОЙКА АНТЕНН

Приобретение антенны - это не все, что нужно для качественного приема. Антенну нужно правильно собрать, грамотно установить и настроить.

Сборка обычно подробно описана в паспорте или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше - до покупки! Если Вы видите корявый «машинный» перевод на русский, ошибки и неточности, если иллюстрации некачественные и понять из них ничего невозможно - откажитесь от приобретения такой антенны!

Обратите внимание на место установки антенны, ее подключение к телевизору, ориентации на телецентр. Типичные ошибки в этом вопросе описаны в разделе FAQ (частые вопросы-ответы). Ознакомьтесь с этим разделом.

Настройка антенны чаще всего сводится к правильной ориентации ее на телецентр. Методика простая - медленно поворачивать антенну в горизонтальной плоскости, одновременно наблюдая за качеством «картинки». При настройке наружной антенны - воспользуйтесь помощью второго человека.

Для комнатных антенн на каждом из каналов необходимо пробовать менять усиление.

При этом для комнатной антенны может возникнуть ситуация подстройки положения MB или ДМВ части при переключении каналов. Это нормально и является «платой» за компромиссное расположение.

О настройке антенн подробно описано в паспорте изделия.

Во многих антеннах коаксиальный кабель имеется в комплекте поставки. Однако если антенна приобретается без кабеля (обычно - наружная антенна), либо длины кабеля в комплекте недостаточно, отнеситесь со всей серьезностью к вопросу покупки кабеля.

Для ТВ антенн необходимо применять кабель волновым сопротивлением 750м. Эта цифра указана на самом кабеле. Качество кабеля - это используемые материалы и качество производства. Чем плотнее оплетка кабеля, чем толще центральная жила - тем кабель лучше. Обычно чем кабель качественнее - тем он дороже.

Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества антенны!

Несколько полезных советов как выбрать антенну.

Очень часто покупатель затрудняется с выбором подходящей телевизионной антенны, и нуждается в помощи продавца-консультанта. Выбор антенны исходя только из внешнего вида приводит к недовольству покупателя некачественным изображением на экране телевизора и возврате антенны как некачественного товара. Это отрицательно сказывается и на прибыли компании, и что самое важное на ее имидже.

МЕТОДИКА ПОДБОРА АНТЕННЫ

Прежде всего необходимо определить, для каких задач приобретается антенна и что от нее ожидается.

СИТУАЦИЯ 1.Покупатель живет в квартире на верхнем этаже многоэтажки на небольшом расстоянии от телевышки (3-5км). Кроме того, телевышку видно из места предполагаемой установки антенны.

РЕКОМЕНДАЦИИ: Лучший вариант - наружная всеволновая антенна без встроенного усилителя. Приемлимый уровень качества изображения будет достигнут при использовании практически любой комнатной антенны. Если выбирается комнатная антенна со встроенным усилителем - обязательно должна быть регулировка усиления для исключения перегрузки мощным сигналом. В случае приема сигнала в цифровом формате DVB-T2 качество изображения будет прекрасным и на комнатную антенну.

СИТУАЦИЯ 2.Аналогично предыдущему случаю, но окна квартиры выходят на противоположную сторону от телецентра.

РЕКОМЕНДАЦИИ. Лучший вариант - наружная всеволновая антенна без усилителя установленная на крыше и направленная на телевышку. Если по каким-то причинам это невозможно - можно применить направленные комнатные антенны (Интер 2.0). Но прием ВСЕХ каналов в хорошем качестве как правило невозможен В случае приема сигнала в цифровом формате DVB-T2 качество изображения будет прекрасным.

СИТУАЦИЯ 3. Окраина города, многоэтажка, расстояние до телецентра 10- 30км. Покупатель проживает на нижнем этаже.

РЕКОМЕНДАЦИИ. Наружная активная всеволновая антенна установленная на крыше. В этом случае покупателю необходимо будет дополнительно приобрести коаксиальный кабель, т.к. обычно в комплекте с антенной идет небольшое количество кабеля (6-8 метров) . Кабель необходимо выбирать с наименьшими потерями. В телевидении принято использовать кабель волновым сопротивлением 75ом. Чаще всего применяется кабель типоразмера RG6 или SAT-50. Качественный кабель имеет плотную оплетку из проволок и алюминиевую фольгу в качестве экрана. Старые советские кабели РК75 имеют значительное затухание в диапазоне ДМВ и практически непригодны для современного использования.

Применение комнатных антенн в этом случае возможно только в случае невысоких требований к качеству принимаемого сигнала. В случае применения направленных комнатных антенн (Интер 2.0) для приема сигнала в цифровом стандарте возможен качественный прием.

СИТУАЦИЯ 4. Дача или загородный дом на значительном (более 50км) расстоянии от телецентра.

РЕКОМЕНДАЦИИ. Для качественного приема всех каналов необходимо применять профессиональный комплекс из нескольких диапазонных антенн с системами усиления и фильтрации сигнала. Если допускается, что качественная картинка будет не на всех каналах - можно применить наружную всеволновую антенну с усилителем. Комнатные антенны в этом случае абсолютно бесполезны.

Если речь идет о приеме какого-то небольшого количества каналов, то можно ограничится предложением комнатной антенны бюджетного сегмента, но об этом надо четко проинформировать покупателя.

При покупке дорогих моделей ТВ с диагональю больше 32 дюймов следует ориентировать покупателя на применение наружной антенны, даже несмотря на его желание обойтись комнатной.

Надо четко информировать покупателя, что комнатная антенна скорее всего не обеспечит качественный прием ВСЕХ каналов. Это компромиссный вариант, если другие варианты совсем не приемлемы.

Если человек планирует подключение к антенне нескольких ТВ - только наружная антенна, причем - с самыми лучшими параметрами.

Чем дальше от телевышки - тем предлагать антенны с большим усилением.

ОСТОРОЖНО! При небольшом расстоянии от телевышки, встроенный усилитель будет перегружаться мощным сигналом, что приведет с резкому ухудшению приема всех каналов.

При расстояниях свыше 15 км убеждать покупателя не покупать комнатную антенну, только наружную.

При твердом желании приобрести комнатную антенну - рекомендуйте направленные комнатные антенны и предупреждайте о компромиссном результате.

Следует проинформировать о необходимости направления антенны в сторону телецентра.

Если окна команты, где установлен телевизор выходят в сторону телецентра - можно рекомендовать оконную («стекольную») антенну (VIVA).

Для дач следует рекомендовать недорогие всеволновые наружные антенны. В варианте коттеджей-топовые модели.

Обязательно необходимо дать пояснения по поводу подключения, кабеля, правильной установки.

Если покупатель знает, какие антенны используют его соседи в том же районе -уточните это.

Четко информируйте покупателя о разных условиях приема в разных местах.

Нельзя поддаваться на аргументы типа «у меня брат в Киеве смотрит на такую антенну и все ОК».

Бюджет покупателя - важный момент. Советуйте модели антенн, исходя из возможностей покупателя.

Обязательно необходимо предупредить, что покупка антенны не гарантирует 100% качественного приема, который зависит от множества факторов. Это снизит вероятность и остроту возможных конфликтов.

Часто покупатель ожидает дома увидеть «картинку» не хуже, чем в магазине.

Приобретение телевизора - удобный повод предложения антенны. Соизмеряйте модель телевизора и предлагаемую антенну.

Если человек планирует смотреть ТОЛЬКО цифровое ТВ (например, аналог у него уже есть с кабельного ТВ) - рекомендуйте специальные «цифровые антенны». Предупредите о соответствии тюнера телевизора стандарту DVB-T2. Если телевизор не позволит прием DVB-T2 порекомендуйте приобрести готовый набор для приема цифры (TV FUTURE DVB-T2), в котором есть и антенна, и цифровая приставка, и аксессуары для подключения.

Руководство по выбору антенны для цифрового телевидения.

Если вам необходимо купить антенну для телевизора, то вы наверняка зададитесь вопросами, как выбрать и чем они различаются между собой, кроме цены.

Можете посмотреть FAQ по цифре: от основ до самостоятельной установки антенны, возможно часть ответов есть там.

По источнику сигнала антенны для цифрового телевидения разделяются на спутниковые и эфирные. Первые получают сигнал со спутника, а вторые с телевышки или ретранслятора.
В это статье рассматриваются эфирные антенны.

Различия

Эфирные антенны для цифрового телевидения можно разделить по нескольким параметрам

  • По месту установки
  • По типу усиления сигнала
  • По принимаемым частотам
Комнатные и наружные

Комнатные антенны — антенны для зон уверенного приёма (в прямой видимости телевышки). Такие антенны для города или не сильно удалённых районов. Комнатная антенна, это всегда компромисс. Вы получите лучше результаты с наружной антенной.

В случаях, удаленных от телевышки ставят наружные антенны.  Наружные антенны лучше ставить как можно выше. Лучшее место для ее установки — это самая высокая точка здания. Иногда такие антенны ставят на чердак, но это достаточно сильно ухудшает, условия приема.

Пассивные и активные

По типу усиления сигнала, антенны можно разделить на пассивные и активные.

Пассивные антенны для цифрового тв принимают сигнал за счёт геометрических свойств антенн. Чем больше габариты антенны, тем сильнее ее усиление, и наоборот.

Активные антенны, как и пассивные антенны имеют зависимость от геометрических свойств, но это не единственный их способ усиления. Внутри активных антенн установлен электронный усилитель – плата. Поэтому, таким антеннам необходимо электропитание. Питание таких антенн идет по кабелю, либо через адаптер (блок питания), либо через телевизор/приставку. Эти способы разделают активные антенны на те что с блоком питания – 12 Вольт (12 В) и без блока - 5 Вольт (5 В).

Усиление антенны измеряется в децибелах (дБ). Чем больше усиление антенны, тем лучше прием. Но антенна принимает кроме нужного сигнала еще и шумы. Бывают случаи, когда слишком мощная антенна, будет хуже работать, чем менее мощный вариант, не говоря уже о лишних расходах. Нужно выбирать антенну основываясь на условиях приема, удаленности от телевышки, и местности приема.

Может создаться впечатления, что пассивные антенны для цифрового телевидения бесполезны, ведь можно взять маломощный вариант активной антенны. Но как уже было замечено ранее слишком мощные антенны могут дать негативный результат.

Есть еще внешние усилители, их используют с пассивными антеннами. Обычно их применяют, когда надо развести сигнал от антенны более чем на один телевизор. Вариант пассивная антенна + внешний усилитель, значительно дороже, чем такой же аналог активной антенны. Поэтому ее и не выгодно использовать для одного телевизора.

Отдельно хотелось бы рассказать про блоки питания, с регулировкой питания. Такие блоки регулируют электропитание антенны, а не усиление, больше 12В они не подадут. В 90% случаев, это не даст положительного эффекта, обычно вы сможете только ухудшить эффект. Не стоит целенаправленно брать такой блок питания.

По принимаемым частотам

По частотному диапазону можно разделить телевизионные антенны на метровые (МВ диапазон 47 – 230 МГц), дециметровые (ДМВ диапазон 470 – 790 МГц) и всеволновые (МВ + ДМВ).

Цифровые эфирные телеканалы в итоге цифровизации телевидения оказались в диапазоне частот 470 – 790 МГц, поэтому метровые антенны можно назвать устаревшими. Однако метровые антенны могут применять в частных случаях, например, для приема аналогового телевидения, там, где его еще не отключили.

Дециметровые антенны можно разделить на логопериодические и волновой канал. Первые имеют большое усиление, в определённом узком диапазоне частот. У вторых же усиление равномерно распределено на весь диапазон. Получается, что волновой канал более универсальные, а логопериодические узкоспециализированные под конкретные условия приема.

Открываем глаза

Будьте готовы смириться с маркетинговыми уловками при проверке антенн для цифрового телевидения.

Не существует такой антенны, как «HD» антенна или «цифровая» антенна — формат принимаемых сигналов не важен. Дальность действия антенны тоже миф. Ни один производитель не может гарантировать, что его антенна будет принимать сигнал с заданного расстояния, поскольку слишком многое зависит от локальных условий, уровня сигнала, помех.

Некоторые из этих заявлений не значат ничего

Но можно предположить, что антенна с заявленной дальностью 50 км, обычно лучше для приема на большие расстояния, чем антенна от той же компании, с дальностью 30 км.

Какой тип кабеля использовать для телевизионной антенны?

Подключение от вашей антенны к телевизору так же важно, как и сама антенна. Для работы вам необходим высококачественный коаксиальный кабель. Коаксиальный кабель имеет центральный проводник, который несет сигнал, и окружен пластиковым изолятором. Еще есть внешняя оплетка, которая защищает центральный кабель от помех, и внешняя оболочка для защиты кабеля от погодных условий.

Если вы отключаете спутник для эфирного телевидения, вы, вероятно, можете использовать существующий коаксиальный кабель от спутниковой антенны, но, если он не работает, будьте готовы купить и проложить новый коаксиальный кабель. Если возможно, проводите кабель без разрывов, потому что каждый раз, когда вы соединяете кабель, теряется часть сигнала. Самый распространенный тип кабеля для телевидения называется RG-6.

Советы

Предсказать, какая антенна будет работать с уверенностью, достаточно сложно. Информация, которую дают разнообразные ресурсы, может дать какое-то представление о том, что должно работать. Есть много переменных, которые невозможно учесть.

В некоторых районах, особенно в городах или местах, где много холмов, сигналы могут отражаться от препятствий, таких как здания, и создавать помехи. Или, например, у деревьев могут вырасти листья весной и ухудшат сигнал, который вы получали хорошо зимой. Даже атмосферные условия могут влиять на передачу сигнала.

Перемещение антенны немного в сторону или вверх и вниз по окну может сильно повлиять на уровень сигнала. Когда вы устанавливаете наружную антенну на одной стороне крыши может не быть сигнала, а на другой наоборот — устойчивый сигнал. При установке антенны нужно знать направление, где ближайшая телевышка, и это не всегда то же направление что и у соседа. Желательно наружную антенну поместить максимально высоко насколько это возможно, высота установки антенны, второй по важности фактор после удаленности от телевышки. Будьте готовы экспериментировать.

Хотелось бы посоветовать не выбирать антенну самостоятельно, лучше обратится к специалисту– позвоните в магазин, напишите на e-mail или придите в магазин.Адреса магазинов Антенный-супермаркет.

Ориентировочный список рекомендация к антеннам относительно расстояния от телевышки:
  1. В городе близко к вышке. Комнатная пассивная антенна
  2. В городе далеко от вышки. Комнатная активная или наружная пассивная антенна.
  3. Загородом (10-30км). Наружная антенна с усилением 10-20дБ.
  4. Загородом (>30км). Активная наружная антенна с усилием >30дБ, либо пассивная антенна с внешним усилителем.
Вы можете заказать готовую услугу установка Цифрового ТВ. Бригада монтажников установит антенну для цифрового телевидения в вашем доме.

Понимание разницы и развенчание мифов между активными и пассивными антеннами

  • Продукты
    • Выносные антенны
    • Антенные распределители и сумматоры IEM
    • Профессиональный анализатор спектра звука RF Explorer®
    • Оптоволоконная система Optix RF
    • Многозонный антенный сумматор
    • Полосовые фильтры, коаксиальные кабели и детали
  • ресурса
    • Блог
    • Где купить
    • Примеры из практики
    • Стать дилером
    • Дилерский портал
  • Связаться
    • Свяжитесь с нами
    • Около
    • Гарантия

@ Краткий обзор

Клиенты объекта в РФ - залог успеха
  • Сингулярный фокус : Отсутствие пропаданий радиочастот или помех, поэтому ваше сообщение будет услышано
  • Проверенная технология : более 10 000 установок по всему миру
.

Поставщики и ресурсы беспроводной связи RF

О компании RF Wireless World

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Узнать больше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система чистоты туалетов самолета. • Система измерения столкновения • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды • Система Smart Grid • Система умного освещения на базе Zigbee • Система интеллектуальной парковки на основе Zigbee. • Система интеллектуальной парковки на основе LoRaWAN


RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.


Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤


Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤


Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Используемые в беспроводной связи. Читать дальше➤


Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤


Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в одном канале, ЭМ помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤


5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP


Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ Учебников >>


Учебное пособие по 5G - В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Полосы частот руководство по миллиметровым волнам Волновая рамка 5G мм Зондирование волнового канала 5G мм 4G против 5G Тестовое оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF


В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.


RF Technology Stuff

Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP диапазона 70 МГц в C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF фильтра ➤VSAT Система ➤Типы и основы микрополосковой печати ➤Основы волновода


Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.ИНДЕКС испытаний и измерений >>
➤ Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA


Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в волоконно-оптической связи. Оптические компоненты INDEX >>
➤Учебное пособие по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Рамочная конструкция ➤SONET против SDH


Поставщики и производители беспроводных радиочастотных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных компонентов, систем и подсистем RF для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор


MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды


* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
ДЕЛАЙ ПЯТЬ
1. РУКИ: Часто мойте их.
2. КОЛЕНО: Откашляйтесь
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, остановить распространение COVID-19, поскольку это заразное заболевание.


RF Калькуляторы и преобразователи беспроводной связи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Сюда входят беспроводные технологии, такие как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Яги ➤ Калькулятор времени выборки 5G NR


IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB

СВЯЗАННЫЕ ЗАПИСИ

RF Wireless Учебники
Различные типы датчиков

Поделиться страницей

Перевести страницу

.

Techship - FAQ - Отличие активной и пассивной антенны

Вопрос

Как использовать NetworkManager и ModemManager в Linux для автоматического установления и поддержания соединения для передачи данных по сотовой сети?

Решение

Использование NetworkManager и ModemManager в Linux для автоматического установления и поддержания соединения для передачи данных по сотовой сети

В этом разделе часто задаваемых вопросов мы покажем, как настроить NetworkManager для автоматической настройки, установки и поддержания соединения для передачи данных по сотовой сети в вашей системе.

NetworkManager и ModemManager - это инструмент с открытым исходным кодом для Linux, позволяющий управлять несколькими типами сетей и интерфейсов, такими как Ethernet, Wi-Fi и т. Д. Он также может управлять сотовыми интерфейсами WWAN с помощью инструмента ModemManager.
Он поддерживается сообществом Freedesktop.org и управляется Александром Моргадо и другими участниками. посетите https://wiki.gnome.org/Projects/NetworkManager и https://www.freedesktop.org/wiki/Software/ModemManager/ для получения последней информации, исходного кода, справочных руководств по API, советов по отладке, вклада, списка рассылки и т.п.

ModemManager может обмениваться данными по нескольким типам каналов управления устройством, таким как QMI / RMNET, MBIM, MODEM / AT-команда и т. Д. Но поддержка проприетарных драйверов поставщика или драйверов вне ядра ограничена. Такими драйверами являются gobinet, simcom_wwan и другие драйверы, предоставляемые напрямую производителями.

Во многих дистрибутивах Linux предустановлены NetworkManager и ModemManager, или их обычно легко установить с помощью системного диспетчера пакетов.
Например, в Ubuntu apt может установить его с помощью команды:
apt install network-manager

С помощью приведенных ниже команд проверьте, что в системе установлены оба инструмента и их версии.
NetworkManager -V
ModemManager -V

ModemManager (и NetworkManager) постоянно развиваются для лучшей совместимости с сотовыми устройствами, поэтому рекомендуется использовать последнюю версию инструментов и в случае возникновения проблемных ситуаций оценивать последние версии из источник и проверьте архивы списков рассылки на предмет возможных обсуждений возникшей проблемы.

Имейте в виду, что проекты NetworkManager и ModemManager не разрабатываются и не управляются напрямую поставщиками сотовых устройств, и совместимость с устройством, которое вы собираетесь использовать, может быть ограничена.Некоторые поставщики вносят свой вклад с помощью кода, чтобы сделать свои устройства полностью совместимыми, а другие - нет. Многие сотовые устройства могут быть настроены для предоставления стандартизированных типов сетевого интерфейса USB и канала управления, такого как интерфейс MBIM с помощью USB-IF или собственный интерфейс QMI Qualcomm, который ModemManager пытается идентифицировать и с которым часто удается успешно работать, но есть и исключения. .

И NetworkManager, и ModemManager имеют интерфейсы командной строки (nmcli и mmcli соответственно), где вы можете взаимодействовать с инструментами управления.

Обратитесь к следующему часто задаваемому вопросу, если вы хотите получить более подробную информацию об использовании ModemManager только для настройки и управления сотовым устройством, но вручную установить, поддерживать соединение и сведения об IP-адресе сетевого интерфейса.
Практическое руководство: управление и настройка подключения для передачи данных в Linux с помощью ModemManager в качестве диспетчера подключений?

Пусть ModemManager выведет список всех сотовых устройств, которые он обнаружил. В этом примере мы используем серию Alcatel IK41 с интерфейсом MBIM:
mmcli --list-modems
/ org / freedesktop / ModemManager1 / Modem / 0 [Alcatel] Mobilebroadband

Общие сведения и состояние модема можно просмотреть с помощью " --modem "вариант.
mmcli --modem = 0
-----------------------------
Общие | Путь к dbus: / org / freedesktop / ModemManager1 / Modem / 0
| идентификатор устройства: 998e478c5b14c75e16bffe6abaacabef22fb2f5b
-----------------------------
Оборудование | производитель: Alcatel
| модель: Mobilebroadband
| версия прошивки: MPSS.JO.2.0.2.c1.7-00004-9607_
| конфигурация оператора связи: по умолчанию
| ч / б ревизия: 0
| поддерживается: GSM-UMTS, LTE
| ток: GSM-UMTS, LTE
| id оборудования:
----------------------------- Система
| устройство: / sys / devices / pci0000: 00/0000: 00: 14.0 / usb3 / 3-1
| драйверы: option1, cdc_mbim
| плагин: Generic
| основной порт: cdc-wdm0
| порты: cdc-wdm0 (mbim), ttyUSB0 (at), ttyUSB2 (at), wwan0 (net),
| ttyUSB1 (qcdm)
-----------------------------
Статус | замок: сим-пин
| попытки разблокировки: sim-pin (3)
| состояние: заблокировано
| состояние питания: на
| качество сигнала: 0% (кешируется)
-----------------------------
Режимы | поддерживается: разрешено: 2 г; предпочтительный: нет
| разрешено: 3г; предпочтительный: нет
| разрешено: 4 г; предпочтительно: нет
| разрешено: 2г, 3г; предпочтительно: 3g
| разрешено: 2г, 3г; предпочтительно: 2 г
| разрешено: 2г, 4г; предпочтительно: 4g
| разрешено: 2г, 4г; предпочтительно: 2 г
| разрешено: 3g, 4g; предпочтительно: 3g
| разрешено: 3g, 4g; предпочтительно: 4g
| допускается: 2г, 3г, 4г; предпочтительно: 4g
| разрешено: 2г, 3г, 4г; предпочтительно: 3g
| разрешено: 2г, 3г, 4г; предпочтительно: 2 г
| ток: разрешено: 2г, 3г, 4г; предпочтительно: 2g
-----------------------------
Полосы | поддерживаются: egsm, dcs, pc, g850, utran-1, utran-8, eutran-1, eutran-3,
| эутран-7, эутран-8, эутран-20, эутран-28
| ток: egsm, dcs, pc, g850, utran-1, utran-8, eutran-1, eutran-3,
| эутран-7, эутран-8, эутран-20, эутран-28
-----------------------------
IP | поддерживается: ipv4, ipv6, ipv4v6
-----------------------------
SIM | Путь dbus: / org / freedesktop / ModemManager1 / SIM / 0

Убедитесь, что сотовое устройство управляется NetworkManager, и для него не указано состояние «неуправляемый».
nmcli device status
DEVICE TYPE STATE CONNECTION
cdc-wdm0 gsm disabled -
enp3s0 ethernet unmanaged -
lo loopback unmanaged -

Теперь вы должны создать профиль подключения в NetworkManager для вашего конкретного оператора сети и SIM-карты с Команда "nmcli connection add":
Например:
nmcli connection add type gsm ifname '*' con-name '3-sweden' apn 'data.tre.se' connection.autoconnect yes gsm.pin 0000

- тип gsm для всех типичных сотовых соединений, кроме типа cdma.
- ifname - это имя интерфейса управления, в данном случае cdc-wdm0, можно также использовать подстановочный знак для его автоматического выбора.
- con-name - это имя профиля, которое вы хотите ему дать.
- apn предоставляется вашим оператором сети и сообщает модему, какую точку подключения он должен использовать для передачи данных.
- для параметра connection.autoconnect задано значение «да», при этом NetworkManager всегда будет пытаться автоматически подключиться и поддерживать соединение с этим профилем.
- gsm.pin позволяет указать PIN-код для SIM-карты, который NetworkManager попытается использовать, если для SIM-карты включена проверка PIN.

Доступно несколько дополнительных команд и атрибутов, таких как настройки имени пользователя и пароля для APN и т. Д. Полную информацию о командах см. В справке NetworkManager и на страницах руководства.

В случае успеха вы должны получить ответ, подобный этому:
Соединение «3-sweden» (cad6fcbf-2cb1-4796-b7e6-67b9f9635aef) успешно добавлено.

Теперь вы можете проверить статус с помощью команды:
nmcli device status
DEVICE TYPE STATE CONNECTION
cdc-wdm0 gsm connected 3-sweden
enp3s0 ethernet unmanaged -
lo loopback unmanaged -

Где подключено, должно быть указано состояние если установление соединения прошло успешно.

Если соединение не удалось или вы хотите получить более подробную информацию об устройстве и соединении, вы можете проверить команды:

Вы можете просмотреть текущий статус с помощью команды:
nmcli radio
WIFI-HW WIFI WWAN-HW WWAN
включен включен включен enabled

nmcli device show cdc-wdm
GENERAL.УСТРОЙСТВО: cdc-wdm0
GENERAL.TYPE: gsm
GENERAL.HWADDR: (неизвестно)
GENERAL.MTU: 1500
GENERAL.STATE: 100 (подключено)
GENERAL.CONNECTION: 3-sweden
GENERAL.CON-PATH: org / freedesktop / NetworkManager / ActiveConnection / 18
IP4.ADDRESS [1]: 2.68.73.130/30
IP4.GATEWAY: 2.68.73.129
IP4.ROUTE [1]: dst = 2.68.73.128/30, nh = 0.0.0.0, mt = 700
IP4.ROUTE [2]: dst = 0.0.0.0/0, nh = 2.68.73.129, mt = 700
IP4.DNS [1]: 80.251.201.177
IP4.DNS [2]: 80.251.201.178
IP6.АДРЕС [1]: 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f / 64
IP6.АДРЕС [2]: 2a02: aa1: 1017: 6d11: 6474: 7254: 7b72: eb09 / 64
IP6.ШЛЮЗ: 2a02: aa1: 1017: 6d11: 21e6: 9049: 6cfb: 8ac3
IP6.МАРШРУТ [1]: dst = ff00 :: / 8, nh = ::, mt = 256, table = 255
IP6.ROUTE [2]: dst = 2a02: aa1: 1017: 6d11 :: / 64, nh =: :, mt = 700
IP6.ROUTE [3]: dst = :: / 0, nh = fe80 :: 21e6: 9049: 6cfb: 8ac3, mt = 1024
IP6.ROUTE [4]: ​​dst = 2a02: aa1: 1017: 6d11 :: / 64, nh = ::, mt = 256
IP6.ROUTE [5]: dst = :: / 0, nh = 2a02: aa1: 1017: 6d11: 21e6: 9049: 6cfb: 8ac3, mt = 700
IP6.DNS [1]: 2a02: aa0 :: 55
IP6.DNS [2]: 2a02: aa0 :: 56

nmcli connection show
NAME UUID TYPE DEVICE
3-sweden e946017f-2e9c-477b-89ad-4c31e7331d65 gsm cdc-wdm0

Ifconfig подробности уже должны отображать соответствующие IP-адреса. устанавливается для сетевого интерфейса с помощью NetworkManager:
ifconfig
wwan0: flags = 4291 mtu 1500
inet 2.68.73.130 сетевая маска 255.255.255.252 широковещательная передача 2.68.73.131
inet6 2a02: aa1: 1017: 6d11: 6474: 7254: 7b72len: префикс eb09 scopeid 0x0
inet6 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f prefixlen 64 scopeid 0x0
ether 12: 60: 3d: ac: e9: 2f txqueuelen 1000 (Ethernet)
RX-пакеты 186 байтов 10886 (10.8 КБ)
ошибок RX 0 отброшено 0 переполнений 0 кадров 0
пакетов TX 5 байтов 480 (480,0 B)
ошибок TX 0 отброшено 0 переполнений 0 коллизий несущей 0 0

Теперь вы можете, например, проверить соединение через сетевой интерфейс, отправка запросов ping.
Тестирование соединения IPV4:
ping -4 -I wwan0 8.8.8.8
PING 8.8.8.8 (8.8.8.8) из 2.68.73.130 wwan0: 56 (84) байтов данных.
64 байта из 8.8.8.8: icmp_seq = 1 ttl = 118 time = 55,8 мс
64 байта из 8.8.8.8: icmp_seq = 2 ttl = 118 time = 45.4 мс
64 байта из 8.8.8.8: icmp_seq = 3 ttl = 118 time = 42,9 мс
--- 8.8.8.8 статистика ping ---
3 пакета переданы, 3 получены, потеря пакетов 0%, время 2003 мс
rtt мин / avg / max / mdev = 42.918 / 48.053 / 55.845 / 5.601 мс

Тестирование соединения IPV6: (если ваше мобильное устройство, сетевая подписка и APN поддерживают его)
ping -6 -I wwan0 2600 ::
PING 2600: 🙁 2600: 🙂 из 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f wwan0: 56 байтов данных
64 байта из 2600 ::: icmp_seq = 1 ttl = 46 time = 172 мс
64 байта из 2600 :: : icmp_seq = 2 ttl = 46 time = 171 мс
64 байта из 2600 ::: icmp_seq = 3 ttl = 46 time = 169 мс
64 байта из 2600 ::: icmp_seq = 4 ttl = 46 time = 168 мс
- - 2600 :: статистика пинга ---
4 пакета передано, 4 получено, потеря пакетов 0%, время 3004 мс
rtt min / avg / max / mdev = 167.921 / 170.037 / 172.272 / 1.651 мс

Соединение успешно, автоматическое переподключение работает при тестировании на отключение и повторное включение устройства.
Чтобы узнать о дополнительных конфигурациях, командах и доступных атрибутах, обратитесь к страницам руководства для NetworkManager и ModemManager.

.

Преимущества и недостатки активных и пассивных RFID-технологий

Когда я разрабатываю новую печатную плату или продукт, одна из самых сложных задач для меня - это выбрать, какие именно компоненты мне следует использовать. Кажется, что каждая технология теперь имеет другую конфигурацию для достижения наилучшей производительности. Даже когда вы имеете дело с довольно простой технологией, такой как печатная плата радиочастотной идентификации (RFID), есть множество вариантов на выбор.Несмотря на то, что каждый тип этикетки RFID использует активный считыватель RFID, также известный как запросчик, теги для каждого типа отличаются. Существует три основных категории схем макетов RFID, которые вы можете использовать на основе этих типов меток RFID: пассивные, полупассивные и активные. У каждой системы есть свои плюсы и минусы, которые помогут вам решить, подходит ли она для вашего приложения.

Пассивные RFID-технологии

Самая простая из трех конфигураций RFID - это та, которая использует активный считыватель и пассивную метку.Пассивные RFID-метки состоят всего из двух компонентов: схемы интегральной схемы (ИС) и антенны. В сочетании их иногда называют вкладкой. Примечательно, что пассивная метка RFID не включает в себя источник постоянного питания или батарею.

Пассивные системные метки RFID

не нуждаются в батарее, потому что они получают энергию от сигнала опроса считывателя. Чтобы прочитать теги в таком расположении, считыватель отправит мощный сигнал всем тегам в своем диапазоне частот чтения. Затем метки получают этот сигнал на свои антенны и используют энергию от него для питания своих микросхем.После того, как их процессоры выполнили свои задачи, метки используют индуктивную связь и связь обратного рассеяния для обратной связи с считывателем. Все эти характеристики означают, что использование системы пассивных RFID-меток имеет множество плюсов и минусов.

Преимущества технологии RFID
  • Недорого - Поскольку системные метки RFID состоят максимум из трех компонентов (IC, антенна, корпус), они могут быть довольно дешевыми.
  • Легкий - Минималистичный дизайн пассивной метки также означает, что она не имеет большой массы.
  • Срок службы - Срок службы других меток, в которых используется батарея, может составлять не более 3-5 лет. Долговечность пассивных меток зависит от материалов, из которых они изготовлены, и от среды, в которой они работают. Если их поместить в мягкую среду, они могут работать до 20 лет.
  • Низкий уровень шума - Печатная плата с индуктивной и радиационной связью без активной антенны практически не создает шума.
Недостатки технологии RFID
  • Short Range - Отсутствие активной антенны означает, что пассивная метка имеет чрезвычайно короткий частотный диапазон.Метки, работающие в диапазоне от низких до высоких частот, могут иметь максимальную дальность связи 2 фута. Если они используют очень высокую частоту, они могут подняться на 20 футов, но это все еще относительно небольшой диапазон.
  • Ограниченное хранилище - Даже для большинства энергонезависимой памяти требуется питание, чтобы ее содержимое не ухудшилось. Без встроенного аккумулятора пассивные теги не могут хранить много информации.
  • Требуется считыватель - Для пассивных типов RFID-меток требуется мощный считыватель для равномерного включения.
  • Нет датчиков - Большинству датчиков для работы требуется постоянное питание и, возможно, требуется память для хранения данных. Это делает пассивные теги непригодными для большинства сенсорных приложений.
Пассивные метки могут быть почти такими же тонкими, как лист бумаги.

Полупассивная технология RFID

На одну ступень выше пассивной метки - полупассивная метка. В полупассивной системе метки будут иметь какую-то встроенную батарею, но не будут иметь активного передатчика.Это означает, что они по-прежнему используют индуктивную или радиационную технологию связи для связи, оставляя им меньшую дальность действия, чем активная система. Эта батарея также может поддерживать датчики и память для энергопотребления.

Преимущества
  • Средний диапазон - Одна из основных причин, по которой пассивные метки имеют такой короткий диапазон считывания, заключается в том, что они должны находиться близко к считывающему устройству для включения. Дальность включения намного короче, чем дальность связи в отраженном свете. Полупассивные метки могут использовать свои батареи для питания своих ИС, что означает, что они ограничены большим диапазоном связи, а не более коротким диапазоном мощности.Полупассивная система может считывать метку RFID на расстоянии 100 футов и более.
  • Активные компоненты - Полупассивные метки могут поддерживать датчики и память благодаря встроенной батарее. Если у вас есть приложение, которому требуются некоторые датчики и память, но не требуется очень большой диапазон действия, вы можете использовать полупассивную печатную плату RFID.
  • Средняя стоимость - Полупассивные метки дороже пассивных, но, безусловно, дешевле активных.
  • Низкий уровень шума - Как и в пассивной системе, полупассивные метки не создают большого шума в окружающей среде.
Недостатки
  • Требуется считыватель - хотя полупассивные метки не полагаются на считывающее устройство для получения энергии, они все равно нуждаются в нем для связи.
  • Limited Lifetime - Наличие батареи автоматически ограничивает срок службы метки. Вместо 20 лет можно ожидать 2-7 лет эксплуатации.Кроме того, бирке с батареей потребуется более щадящая среда, чем бирке с микросхемой и антенной.

Активные системы RFID

Самая сложная форма RFID - активная метка RFID. В этой схеме метка имеет большую батарею и использует активный передатчик вместо пассивного. Активный передатчик требует большей батареи, которая также может питать более быстрый процессор и другие более энергоемкие компоненты.

Преимущества
  • Long Range - Активный передатчик может передавать данные на большие расстояния.Активные теги могут иметь диапазон считывания более 300 футов, что более чем в 3 раза больше, чем у полупассивных тегов.
  • Считыватели с низким энергопотреблением - Поскольку в активных метках используется антенна с питанием, им не нужно полагаться на мощный запросчик для всей силы сигнала.
  • Дополнительные компоненты - Когда вы добавляете большую батарею, вы также можете использовать более мощный процессор, больше датчиков, больше памяти - больше компонентов в целом. Если ваш тег должен делать много разных вещей, активный тег может быть лучшим выбором для вас.
Недостатки
  • Дорогой - В то время как пассивные теги могут стоить менее 10 центов за единицу, активные теги могут стоить до 20 долларов за тег.
  • Ограниченный срок службы - Активная метка RFID обычно рассчитана на срок службы батареи 3-5 лет. Однако после того, как батарея разрядится, вам понадобится новая бирка.
  • Large and Heavy - По сравнению с биркой толщиной с лист бумаги активные бирки большие и тяжелые.Батареи тяжелые и занимают много места. Если вам нужно, чтобы ваши теги помещались между страницами книги, активные теги, вероятно, не для вас.
  • Шумный - Использование активного передатчика добавит шума в окружающую среду. Обязательно посмотрите, как шум активной метки повлияет на вашу систему.
Возможно, вы захотите использовать активную систему, если вам нужно просканировать весь склад.

Несмотря на то, что пассивные, полупассивные и активные RFID обладают множеством преимуществ и недостатков, следует помнить следующее:

  • Пассивные теги не поддерживают датчики или память и имеют малый радиус действия
  • Полупассивные имеют средний диапазон и могут быть дешевыми
  • Активные теги могут делать многое, но они большие, дорогие и тяжелые.

Вооружившись этими знаниями, вы сможете выбрать лучший тип RFID для использования в вашем следующем проекте.

При использовании RFID-меток вы можете выбирать из множества вариантов, но когда дело доходит до дизайна печатных плат в целом, выбор может оказаться огромным. Вот почему так важно использовать хорошее программное обеспечение, которое поможет вам в этом процессе. CircuitStudio® предлагает широкий спектр инструментов, которые помогут вам принять правильные проектные решения.

Есть еще вопросы о конструкции RFID? Вызовите специалиста Altium Designer.

.

Активный и пассивный голос: в чем разница?

Активный голос означает, что в предложении есть подлежащее, которое действует на его глагол. Пассивный залог означает, что подлежащее является получателем действия глагола. Возможно, вы узнали, что пассивный залог слабый и неправильный, но это не так просто. При правильном и умеренном использовании пассивный залог вполне подойдет.

В грамматике английского языка у глаголов есть пять свойств: голос, настроение, время, лицо и число; здесь нас интересует голос.Два грамматических голоса: активного и пассивного.

В чем разница между активным и пассивным голосом?

Активный голос

Когда подлежащее предложения выполняет действие глагола, мы говорим, что предложение находится в активном голосе . Предложения в активном голосе имеют сильный, прямой и ясный тон. Вот несколько коротких и простых примеров активного голоса.

Примеры активного голоса

Все три предложения имеют базовую активную голосовую конструкцию: подлежащее, глагол и объект.Подопытный обезьяна выполняет действие, описанное adore . Субъект кассир выполняет действие, описанное , подсчитанным . Подопытный собака выполняет действие, описанное преследуемым . Испытуемые делают, делают, делают - они предпринимают действие в своих предложениях. Активный голос напоминает нам популярный слоган Nike «Просто сделай это».

Пассивный залог

С другой стороны, предложение состоит в пассивном залоге, когда на подлежащее действует глагол.Пассивный залог всегда состоит из спряжения как плюс причастие прошедшего времени глагола. Это обычно также порождает предлог. Это звучит намного сложнее, чем есть на самом деле - пассивный голос на самом деле довольно легко обнаружить. Для этих примеров пассивного голоса мы трансформируем три активных предложения выше, чтобы проиллюстрировать разницу.

Примеры пассивного голоса

Давайте внимательнее рассмотрим первую пару предложений: «Обезьяны обожают бананы» и «Обезьяны обожают бананы.Активное предложение состоит из обезьян (подлежащее) + обожаю (глагол) + бананов (объект). Пассивное предложение состоит из бананов (объект) + обожаемых (от до плюс причастие прошедшего времени обожаемых ) + на (предлог) + обезьян (подлежащее). Создание пассивного предложения изменило структуру предложения и потребовало использования предлога на . Фактически, все три приведенных выше преобразованных предложения требовали добавления на .

Когда использовать активную и пассивную передачу голоса

Активный голос передает сильный и чистый тон, а пассивный голос становится более тонким и слабым. Вот хороший совет: не используйте пассивный голос только потому, что вам кажется, что он звучит немного красивее, чем активный.

Тем не менее, бывают случаи, когда пассивный залог полезен и востребован. Возьмем, к примеру, «Белку преследовала собака». Такая конструкция предложения была бы полезной, если бы в центре вашего внимания была белка, а не собака.

Хорошее эмпирическое правило - стараться использовать активный голос в большинстве предложений, если только вы действительно не можете написать предложение другим способом.

Вот совет: Grammarly улавливает примеры пассивного залога в вашем письме, чтобы вы знали, когда вам нужно его включить.

Как изменить предложение в пассивном голосе на активный голос

Вот пример делового общения, которое можно улучшить, отказавшись от пассивной передачи голоса.

Это предложение не неверно, но звучит немного жестко и нечестно. Это звучит менее достоверно, чем могло бы быть - почти уклончиво. Кто хочет вести дела с компанией, которая избегает принятия на себя полной ответственности, переходя на формальную территорию пассивного голосового управления? Вместо этого возьмите на себя ответственность. Владейте им.

Чтобы сделать это предложение активным, а не пассивным, я определил тему: we . Ответственность за это была «наша компания».

Вот совет: Что нужно помнить: чтобы изменить предложение с пассивного голоса на активный, определите тему.

Структура этого предложения слабая, потому что в ней не указаны подлежащие ни в одном из предложений. Давайте их раскроем. У кого есть вопросы? Адресуемое: вы . Кто будет дозваниваться (позвонив по указанному ниже номеру)? Он по-прежнему является получателем сообщения. .

Активный и пассивный голос: понимание разницы

Хотя это весело, письмо также может сбивать с толку, особенно когда вы пытаетесь понять, использовать ли активный или пассивный залог. В чем разница между активным и пассивным голосом? Когда и как их использовать?

В этом полном руководстве активный голос и пассивный голос мы рассмотрим, как каждый голос работает в английской грамматике, когда использовать два голоса и как изменить предложение с пассивного на активное (и наоборот).Мы также предложим вам активный и пассивный голосовой тест, чтобы проверить свои навыки. Давайте начнем!

Что такое активный голос?

Активный голос - это когда субъект предложения выполняет действие над объектом. Другими словами, субъект выполняет действие, а объект получает

.

Как выбрать и настроить антенну для цифрового телевидения?

Какую антенну выбрать для цифрового телевидения? Чем отличаются антенны? Как подать питание на активную антенну? Какая антенна лучше? Эти и другие вопросы на BlogVp.ru

Всем привет! По роду деятельности мне очень плотно приходится сталкиваться с подключением и настройкой антенн для цифрового эфирного телевидения.

Поэтому, опираясь на полученный опыт, имею возможность поделится тем как выбрать антенну для цифрового телевидения и настроить dvb-t2 — бесплатные 20 каналов.

Быстрая навигация по статье

Какая антенна подойдёт для цифрового телевидения DVB-T2

С приходом цифрового эфирного телевидения у многих возникают вопросы связанные с выбором антенны для DVB-T2. Например!

  • Можно ли использовать свою старую антенну, если таковая была?
  • Подойдёт ли для этого антенна типа «Решётка»она же «Польская»
  • Нужна ли мне антенна с усилителем или без него?
  • Какую антенну выбрать если стоит вопрос о приобретении новой?
  • Нужна ли разрекламированная антенна «Ключ к бесплатному телевидению»
  • Как настроить антенну на цифровое телевидение.

Давайте для начала разберёмся, какие вообще бывают антенны.

Для приёма телевизионных сигналов используются антенны метрового (МВ) и дециметрового (ДМВ) диапазонов. Бывают антенны широкополосные, это «гибрид» когда в конструкции антенны используются элементы МВ и ДМВ диапазонов.

Эти антенны легко отличить друг от друга по размерам.

У МВ диапазона элементы более длинные. Всё согласно названию.

Так в антеннах МВ элементы приблизительно от полуметра до полутора метров в длину.

А элементы ДМВ антенны, в длину все го лишь примерно от 15 до 40 см.


Именно антенна ДМВ диапазона нужна для цифрового эфирного телевидения.


Антенна метрового диапазона (МВ)Пример антенны дециметрового диапазона (ДМВ)



Антенна широкополосная, МВ и ДМВ диапазонов.



Антенна типа «решётка»



Широкополосная антенна «Колибри»

Итак — Для приёма цифрового эфирного телевидения нужна антенна дециметрового диапазона, т.е. антенна с короткими элементами. Или широкополосная.

Теперь вы можете оценить, подойдёт ли ваша старая антенна для приёма телевидения в формате DVB -T2 Открытым остаётся только вопрос её исправности и эффективности в вашей местности.


Кроме разделения по принимаемым диапазонам, антенны делятся так же на…

Комнатные и наружные (Внешние) — думаю здесь с применением всё понятно.

А ещё активные и пассивные — об этом чуть позже.

Ну вот, краткий экскурс в непростую тему эфирных антенн проведён. Продолжим…

Особенности распространения телевизионного сигнала

Расстояние на которое передаётся сигнала в ДМВ диапазоне, не отличается большой зоной покрытия. Оно гораздо меньше чем в метровом диапазоне.

Для примера:

Если вы пользовались радиоприёмником, то могли заметить, что вы не сможете поймать дальние зарубежные радиостанции в FM или УКВ диапазонах, а только те что рядом, местные.
Но зато, можно целую кучу зарубежного наловить в СВ или КВ диапазонах.

Всё потому, что средние и короткие волны, как и метровые распространяются на большие расстояния, а ультракороткие, подобно как и ДМВ, на небольшие.

Данный недостаток ДМВ диапазона для цифрового ТВ компенсируется расположением и количеством телевизионных передатчиков — по аналогии вышек сотовой связи, их много.

Так же имейте в виду, телевизионный сигнал прекрасно отражается от встретившихся на пути объектов.

Это позволяет вести приём передач когда нет возможности антенну направить в сторону телевышки. Или же имеются препятствия для прямого прохождения сигнала.

Осмотритесь! Нет ли возможности принимать сигнал отражённый?

Так что при правильном выборе антенны и её правильной установке, вы наверняка добьётесь успеха.

Пример того как принимать отражённый сигнал

Что ещё нужно учитывать при выборе антенны

Условия приёма телевизионного сигнала очень отличаются в разных местах и эти условия необходимо учитывать при выборе антенны.

Вот некоторые факторы, от которых зависит то какую антенну вам нужно приобретать и как устанавливать.

  1. Мощность телевизионного передатчика и зона его покрытия сигналом.
  2. Рельефа местности — горы, низины, равнины.
  3. Стоящие рядом и загораживающие антенну по направлению на вышку, высокие, густые деревья.
  4.  Застроенность высотными зданиями и ваше расположение по отношению к этим зданиям и вышке.
  5. Этаж на котором вы живёте — чем выше, тем проще понадобится антенна.
  6. Возможность или невозможность повернуть антенну в сторону передающей вышки.

Активная и пассивная антенны — в чём отличие?

Антенны любых видов могут быть так же активными или пассивными.

Пассивные антенны — это те которые усиливают сигнал только за счёт своей конструкции, без применения электронных усилителей, такие антенны применяют в зонах уверенного сигнала.

Активная антенна — в своей конструкции имеет усилитель, такая антенна нуждается в подключении к источнику питания.
Усилитель помогает поднять уровень принимаемого сигнала в зонах неуверенного приёма.

Как подключить питание на усилитель активной антенны, несколько способов

Усилители антенн питаются напряжением 12 или 5 вольт. Но в последнее время, всё больше, производители нацелены на производство антенн имеющих пяти вольтовое питание.

И этому есть причина! Такие антенны проще подключить тем, кто пользуется приставкой для DVB-T2. Как выбрать приставку

Три способа подключения

А) Использовать специальный блок питания с сепаратором (Фото) который выдаёт напряжение соответствующее вашему усилителю.

Цель сепаратора —  разделить. Он пропускает напряжение на антенну, но не пропускает его в гнездо телевизора. Однако, при этом не возникает препятствий сигналу от усилителя антенны, поступающему в телевизор.

Б) Если применяется приставка DVB-T2. Напряжение 5 вольт можно подать прямо с приставки. Причём для любых усилителей и на 5 и на 12 вольт.

Для этого не нужен какой либо дополнительный провод, блок питания и прочее. Напряжение 5 вольт, с антенного гнезда приставки, прямо по антенному кабелю, пойдёт к усилителю.

Нужно только включить это питание непосредственно из меню приставки. Зайти  в раздел настроек и найти пункт «Питание антенны ВКЛ- ВЫКЛ» выбрать ВКЛ, и выйти из меню (в различных моделях приставок названия этих пунктов могут отличаться)

В) Если у вас ЖК телевизор с уже встроенным тюнером DVB-T2 то кроме способа под литерой А) можно сделать следующее.

Придётся приобрести специальный переходник для питания усилителя от любого USB порта, в первую очередь рассматривается USB порт самого  ЖК телевизора. Но можно подключится и к любому зарядному устройству с выходом USB



Какую выбрать антенну — рассмотрим примеры

Как вы поняли из всего сказанного выше, выбирая для себя антенну, нужно оценивать различные факторы.

Несколько примеров:

Расстояние до вышки 5-15 км

Вы живёте в городе где имеется передатчик сигнала DVB-T2. Или в населённом пункте, недалеко в 5-15 км от передатчика.

Скорее всего для вас подойдёт комнатная антенна, даже самая простая. Особенно, если вы живёте выше первого этажа.

А находясь не далеко от вышки, даже простого куска провода вместо антенны, может быт достаточно.


Учитывая распространённость вышек и довольно большое количество мест с уверенным сигналом, этим пользуются мошенники, предлагая различные, по сути комнатные антенны, за не малые деньги.

При описанных выше условиях, они будут неплохо работать.

Но учтите, количество каналов будет не более того которое транслирует телевышка в вашей местности! А никак не 100 и не 200 как обещает реклама.
Потому возникает вопрос, а нужно ли отваливать несколько сотен, а то и тысяч, за обычную комнатную антенну из рекламы?!


Вот несколько недорогих, компактных вариантов антенн, для условий где имеется хороший сигнал.

Комнатная антенна для мест с близким расположением к вышке.



Комнатная антенна для мест с близким расположением к вышке. Ещё вариант



Этот вариант, может работать в немного более сложных условиях чем предыдущие два, особенно версия с усилителем.




Комнатная антенна — особенности применения

Правильное место для комнатной антенны, это не то место где она будет хорошо смотреться и удобно стоять, это то место, где она будет хорошо принимать сигнал. И эти два обстоятельства — «смотреться» и «принимать» не всегда совпадают.

Потому как часто лучшим, а порою единственным местом где можно поймать сигнал, это место у окна выходящего в сторону телевышки. Принимайте это во внимание!

Для решения этой проблемы можно добавить кабель нужной длины и у некоторых антенн (например тех что на фото вверху) это не сложно.

Но есть комнатные антенны, которые имеют в своём корпусе встроенный блок питания. Они так же имеют сетевой шнур для подключения к розетке. Ну и конечно кабель для подключения к телевизору.

Антенна с собственным сетевым шнуром для питания

Это может показаться удобным, но увы это не всегда так.
Часто, место где антенна способна принимать ТВ сигнал, находится совсем не рядом с телевизором и розеткой, а например у окна.

И в таком случае, короткий сетевой шнур станет препятствием к тому что бы расположить антенну в правильном месте. Помимо кабеля придётся ещё и удлинитель тянуть. В общем куча проводов.

Вы живёте на расстоянии от телевышки примерно 25-30 или более км.

Конечно многое зависит от мощности передатчика.

Но в целом на расстоянии в 25 км достаточно небольшой наружной антенны. Как например тех что, изображены в самом начале этого поста, имеется в виду антенна ДМВ или широкополосная «Колибри».

В моей местности с расстояния 25 км по прямой видимости, на пассивную ДМВ антенну с  длиной стрелы примерно 80 см  идёт уверенный приём без необходимости поднимать антенну выше двух метров от земли.

Можно так же вести приём на хорошую активную, комнатную антенну.

В некоторых домах даже с первого этажа, если имеется окно по направлению к вышке или возможность принимать отражённый сигнал от соседних зданий.
Этаж выше второго значительно повышает вероятность успеха.

При выборе антенны важно понимать, чем дальше от передатчика или чем сложнее рельеф местности (например вы живёте в низине) тем более мощная антенна нужна.

Есть простой принцип как определить мощность антенны — чем длиннее стрела антенны, тем больше коэффициент именно её собственного усиления, а не за счёт усилителя.

Антенна для сложных условий приёма сигнала

Например активная антенна фото которой ниже, в нашей местности вытягивает сигнал с расстояния в 60 и более км. Успешно применяется в самых трудных местах, в домах находящихся в сильной низине, её длина примерно 1,7 метра, но есть антенны и под 4 метра длины.

Кроме длинны, в трудных условиях или при сильной удалённости от телевышки играет важную роль наличие усилителя, т.е. антенна должна быть активной.

Есть варианты мощных антенн, где вместо одной стрелы используется сразу три, так способность антенны усиливать сигнал за счёт только конструкции сильно увеличивается.

А в тандеме с усилителем эта антенна становится очень мощной ловушкой для телевизионного сигнала.

Но впечатлившись этой антенкой, не спешите бежать за нею. Она нужна лишь при действительно очень, очень сложных условиях приёма.

В большинстве случаев достаточно других, гораздо более дешёвых вариантов. К тому же если в вашей местности сигнал и так сильный, то усилитель в антенне будет только мешать.

Здесь как раз тот случай когда кашу маслом можно испортить. Пример этому описан ниже.

Польская антенна решётка для цифрового телевидения

В некоторых случаях антенна «Решётка» может вполне успешно работать принимая цифровое телевидение. Особенно, если вы от передающей вышки находитесь не очень близко.

Не раз однако сталкивался с ситуацией, когда используя свою старую антенну — Полячку (Решётку) люди не могли добиться от неё сигнала цифрового вещания.

Либо вообще, либо сигнал периодически «отваливался» картинка сыпалась на кубики, наблюдалось подвисание изображения и звука. Мог пропадать один из пакетов цифрового телевидения, в то время как другой нормально работал.

Проблема этих явлений в переусилении сигнала.

Выход есть, рассмотрим варианты….

1) Иногда просто достаточно отключить блок питания антенны из розетки и всё. Но это помогает не всегда и тогда нужны более серьёзные меры.

2) Снизить напряжение питания усилителя используя регулируемый блок питания. Или подать питание непосредственно с приставки минуя сепаратор штатного блока питания антенны, установив обычный штекер.

3) Добраться до платы усилителя, той платки что стоит на самой антенне, и подключить всё без усилителя.

4) Выбросить эту старую полуразвалившуюся антенну и купить нормальную, ДМВ диапазона.

P.S. Новая, детальная статья по переделке антенны типа решётка.

Надеюсь эта статья будет кому-то полезной, оставляйте свои отзывы, комментарии, делитесь своим опытом.

P.S. Если приобретаете новую антенну, но не уверенны подойдёт ли она вам, спросите у местных продавцов занимающимися антеннами.

Бывает они неплохо осведомлены о том, какую антенну лучше взять ориентируясь именно по вашему месту проживания.

И договаривайтесь о возможности, если вдруг не подойдёт, поменять на антенну другого типа. По крайней мере в моём магазине это возможно.

Комнатная антенна с усилителем для цифрового телевидения в Ессентуках

Цифровое телевидение активно вытесняет аналоговое, так как позволяет просматривать гораздо больше каналов в отличном качестве изображения и звука. В добавок, пользователи получают и дополнительные возможности в виде: видео по запросу, телегид, субтитры, телетекст, стереозвук, объемный звук, звук Dolby Digital, цифровое радио и многое другое.

Далеко не у всех есть возможность установить наружную антенну на крыше здания, балконе или другом сооружении, поэтому единственной альтернативой становятся комнатные антенны. К тому же, вариант комнатной антенны для цифрового ТВ – самый экономный, и купить её не составит проблем даже при самом тесном бюджете. За просмотр каналов, что распространяются в стандарте Т2 – не нужно платить.

При выборе антенны следует ориентироваться не только на внешнее исполнение – компактность, дизайн, цвет и т.д., но и на технические характеристики, ведь именно от функционала зависит качество изображения на экране вашего телевизора.

Главное правило при выборе комнатной антенны для цифрового телевидения – возможность принимать сигнал DVB-T2. Учитывайте то, что радиус стабильной работы комнатной антенны – около 10 километров, поэтому для мест неуверенного приема может применяться усилитель телевизионного сигнала.

Активные и пассивные комнатные антенны для цифрового телевидения – в чём разница?

Комнатные антенны для цифрового телевидения делятся на два типа – активные и пассивные.

Пассивная антенна обеспечивает усиление сигнала только за счет своей конструкции. Они не обладают усилителем, потому работает без использования внешних источников питания. Недостатком пассивных комнатных приемников выступает их эффективность лишь при хорошем сигнале и незначительном удалении от ретранслятора

Активная антенна - это антенна с отдельным усилителем, который подключается не к телевизору, а к розетке при помощи ресивера или блока питания. Такие антенны позволяют получать уверенный сигнал в тех местах, где пассивные антенны уже не справляются. Однако, следует отметить, что в случае, если вы находитесь вблизи от телевышки, такая антенна начнет “захлебываться”, лучше обойтись без усиления.

Самое оптимальное решение – выбор антенны с усилителем, который имеет регулировку мощности. Он не только позволит избежать проблем с сильным или недостаточным сигналом, но и будет крайне полезен в случае, если вы решите подключить к антенне ещё один телевизор.

Не знаете, усилитель какой мощности вам нужен? Обратитесь к нам – мы с радостью поможем вам в выборе комнатной антенны с усилителем. Помимо комнатных антенн, у нас вы можете приобрести уличные антенны. Они не только обеспечивают наилучший приём сигнала, но и выполнены из специальных антикоррозийных материалов, благодаря чему обладают высокой степенью защищенности от окружающей среды, и прослужат вам столько же, сколько и комнатные аналоги.

Типологии антенн

- Taoglas

Патч-антенны

Taoglas - мировой лидер на рынке пассивных патч-антенн и активных патч-антенн GPS. Мы предлагаем первые патчи для GPS, монтируемые на SMD. Они используются для GPS, поскольку обладают превосходной чувствительностью и возможностью иметь правостороннюю круговую поляризацию, чтобы соответствовать поляризации сигнала GPS со спутников.

Они хорошо работают даже при отражении (например, перевернутом, неправильном направлении или внутрь) с новым поколением модулей GPS.Taoglas имеет полный диапазон размеров патчей от 35 мм до 10 мм и имеет возможность точно настроить патч, чтобы он находился на центральной частоте ВНУТРИ вашего устройства. Это очень важно для небольших участков, где полоса пропускания узкая и может легко произойти отстройка. Высокая добротность, необходимая для компенсации небольшого размера, означает, что пластырь имеет узкую полосу.

Антенны PIFA

Перевернутая F-антенна представляет собой вариант монополя, но верхняя часть которого загнута вниз (параллельно плоскости заземления).В плоской перевернутой F-антенне (PIFA) проволочный излучающий элемент заменен пластиной для увеличения полосы пропускания. Это означает, что это полезно в случаях, когда пространство ограничено.

Преимущество антенн PIFA для сотовых мобильных устройств заключается в равномерном усилении как в вертикальном, так и в горизонтальном состояниях поляризации. Taoglas может спроектировать PIFA так, чтобы он имел нулевое усиление, давая нам всенаправленную антенну, идеально подходящую для GSM.

Они также используются в мобильных телефонах, так как SAR минимизирован (поглощение мощности электромагнитных волн).

Дипольные антенны

Дипольная антенна - это типичная антенна электрического типа, которая может быть изготовлена ​​из куска провода или с медной дорожкой на печатной плате. Они просты, легки и дешевы в разработке и производстве. Дипольная антенна обрезана, чтобы соответствовать длине волны частоты, на которой она хочет принимать или передавать. Он также будет работать на кратной этой частоте.

Они не подходят для широкополосных или узкополосных приложений, поэтому становится все труднее использовать их в современных беспроводных устройствах.

Монопольные антенны

Это половина дипольной антенны, установленная над землей или пластиной заземления. Обычно длина волны составляет одну четверть длины волны, поэтому он короче по размеру.

Спиральные антенны

Спиральная антенна оптимизирована для передачи радиочастотной энергии, когда она прикреплена к краю системной платы и выступает от нее. Для этого потребуется внешняя антенна шлейфового типа, как в мобильном телефоне старого типа. По этой причине мы обнаружили, что это вообще неприемлемо для современных беспроводных устройств.

Активные антенны

Активная антенна - это пассивная антенна, которая просто включает встроенный малошумящий усилитель. Нет разницы между антенными элементами активной или пассивной антенны одного типа; единственная разница в том, включен ли усилитель. МШУ обеспечивает достаточный коэффициент усиления для преодоления потерь в коаксиальном кабеле, обеспечивая при этом надлежащий уровень сигнала для приемника.

Внутренняя активная антенна GPS с кабелем подходит для мобильных приложений или других областей, где требуются внутренние антенны или где мало места или объема.Он идеально прикрепляется к пластиковому корпусу устройства напрямую с помощью двустороннего клея, с помощью винтов или паза. Внутренние активные патч-антенны Taoglas для GPS бывают разных размеров от 10 мм до 35 мм.

Пассивные антенны

Пассивные антенны - это антенны без усиления. Пассивные антенны GPS не включают в себя малошумящий усилитель и лучше всего подходят для приложений, требующих небольшого расстояния между приемником и антенной. Пассивные антенны требуют наличия LNA на приемнике.Пассивные антенны, такие как наша линейка GPS Patch, обычно используются непосредственно на заземляющей поверхности устройства рядом с модулем.

Стандартный патч крепится двусторонним скотчем к очищенному участку на плате устройства. Штифт проходит в нижнюю часть платы, где он припаян к линии питания. Taoglas также имеет уникальные патчи, которые могут быть прикреплены к поверхности с помощью пайки оплавлением непосредственно на контактные площадки на плате с использованием нормальных температурных профилей оплавления. Патчи поставляются на ленте на катушке для облегчения захвата и установки.

Понимание разницы и развенчание мифов между активными и пассивными антеннами

По нашему опыту, активные антенны используются не по назначению. Многие люди не до конца понимают, что на самом деле делает активная антенна. Они знают только, что слово «активный» звучит лучше, чем «пассивный», и что «больше» лучше, чем «меньше». Черт, я знаю, что знаю. Но вот в чем дело: активные антенны действительно могут повлиять на вашу систему, если вы используете их неправильно. Эта статья должна познакомить вас с активным vs.пассивные дебаты.

Во-первых, два определения.

Активные антенны - это любые антенны со встроенными усилителями сигнала, встроенными прямо в устройство, например Shure UA874.

Пассивные антенны - это антенны без каскадов усиления, такие как CP Beam.

Активная антенна - это пассивная антенна, которая просто включает в себя встроенный усилитель. Нет разницы между антенным элементом активной или пассивной антенны одного типа; единственная разница в том, включен ли усилитель.

Активные антенны могут использоваться как для приемных, так и для передающих приложений, но чаще всего они рассматриваются как приемные антенны. При использовании для приема сигнала встроенный усилитель усиливает РЧ-сигнал, принимаемый антенной, и позволяет использовать гораздо более длинные дистанционные кабели.

При использовании в качестве передающей антенны активные антенны увеличивают мощность РЧ сверх той выходной мощности, которую использует передающее устройство. ***

Единственная практическая причина использовать активную антенну - это компенсировать потери в кабеле при приеме.Весь радиочастотный сигнал теряет силу (затухает) при прохождении по коаксиальному кабелю. Чем длиннее кабель, тем больше потери. 100 ’RG8X украдут от -8 до -11 дБ, в зависимости от нескольких факторов, таких как частота. Усилители на активных антеннах предназначены для компенсации этих потерь путем усиления сигнала прямо за антенной перед его отправкой по линии, поэтому усиление на приемнике ближе к единичному усилению.

Независимый линейный РЧ-усилитель. Подобные усилители включены в активные антенны.

Важно отметить, что активные приемные антенны не увеличивают направленное усиление. Это еще один способ сказать, что усилитель не влияет на электрические характеристики антенны и, следовательно, не влияет на фундаментальную способность антенны улавливать радиочастотную энергию, плавающую в воздухе.

Если вы используете активные антенны на слишком коротком коаксиальном кабеле, вы рискуете перегрузить РЧ-интерфейс приемной системы, что может проявиться в виде катастрофического звука в вашем PA.Точно так же вы можете легко перегрузить, используя регулятор усиления активной антенны с настройкой, непропорционально сильной для длины кабельной трассы.

Кабель

UHF длиной менее 50 футов не требует активных антенн или линейного усиления для компенсации потерь. Потери слишком малы, чтобы их можно было различить на слух, и без тщательной калибровки структуры усиления вы подвергаете риску общее состояние вашей звуковой экосистемы. Также имейте в виду, что если вы используете направленную антенну, такую ​​как Diversity Fin или CP Beam, вы добавляете усиление на антенне (без усилителя), которое может компенсировать короткие потери в кабеле.[Подробнее на эту тему, ERP, будет в сообщении на следующей неделе. ОБНОВЛЕНИЕ: вот этот пост.

Слишком часто мы обнаруживаем, что в небольшом театре, школе или церкви используется активная антенна сбоку от сцены с усилителем +12 дБ на 50 или 25 футов. Это усиление в дополнение к усилению +6 дБ, которое дает сама лепестковая антенна. С их передатчиками на 30-50 мВт передний конец беспроводного приемника становится перегруженным, и начинается весь ад (кроме церкви, где ад надежно защищен).

Мы всегда рекомендуем нашим клиентам покупать пассивные антенны, а затем добавлять линейные усилители только для компенсации потерь в линии передачи, если они прокладывают очень длинные кабели длиной более 100 футов.

С появлением недорогой технологии RFoF активные антенны и линейное усиление становятся все более устаревшими. Раньше, если для установленной системы требовалось, чтобы длина кабеля превышала 100 футов, было только два варианта: использовать дорогой коаксиальный кабель, рассчитанный на пленум, или использовать некоторую комбинацию активных антенн / линейных усилителей и тщательно управлять структурой усиления, чтобы избежать перегрузки или коаксиального кабеля. потеря строки.Благодаря оптоволоконной передаче сигнал может передаваться на много миль с минимальными потерями или вообще без них.

*** Соблюдайте осторожность при развертывании активных антенн в передающих приложениях. В диапазонах радиовещания VHF / UHF большинство передатчиков уже работают с максимальной выходной мощностью, разрешенной FCC, или близкой к ней. Добавление каскада усиления перед передающей антенной создает риск превышения этих пределов, поэтому нелицензированные пользователи УВЧ никогда не должны включать активную антенну в сигнальную цепь IEM или системы внутренней связи.Кроме того, для работы в режиме Tx усилитель активной антенны должен быть двунаправленным. Не все из них используют двунаправленные усилители.

Разница между активными и пассивными антенными системами

Сети

5G требуют новых конструкций антенн для обеспечения более высоких скоростей для связи ниже 6 ГГц и миллиметрового диапазона (mmWave). Однако эти новые антенные технологии часто создают технический жаргон, который потенциально может сбить с толку читателей.

Давайте выясним, кто есть кто в конструкции антенн 5G.Все начинается с разницы между пассивными и активными антенными доменами.

В обычной антенной системе одна пассивная антенна или несколько пассивных антенн в виде решеток объединяются с радиоканалами для поддержки систем связи. Здесь важно отметить, что технология пассивных антенн значительно эволюционировала за последние несколько лет, и теперь она способна поддерживать унаследованные системы 4G, а также системы 5G NR в полосах частот 3,5 ГГц.

Сети 5G все чаще используют активные антенные системы (AAS) для увеличения пропускной способности и покрытия радиопотоков.Активные антенные системы отличаются более тесной интеграцией РЧ-электроники с антенной с массивными элементами, что обеспечивает миниатюризацию и повышение эффективности.

Базовые станции 5G применяют большое количество передающих и приемных антенных элементов для обслуживания нескольких пользователей параллельными потоками данных. Здесь активная антенная система объединяет антенную решетку с входными модулями приемопередатчика; Активная антенна, размещенная рядом с радиочастотным модулем, увеличивает пропускную способность связи и снижает энергопотребление, а также потери в кабеле.

Активная антенная система обычно включает в себя интерфейсные усилители, малошумящие усилители, переключатели и предварительные драйверы для удовлетворения требований передачи и приема массивного MIMO в компактных форм-факторах. Это также позволяет оптимизировать пространство на вышках базовых радиостанций.

Пассивно-активная антенная система
Пассивно-активная антенная система - еще один продукт, выросший из традиционных пассивных антенных систем, объединяет активную антенну 5G с пассивной антенной базовой станции, уже используемой в устаревших сотовых сетях.Это система «два в одном», которая вводит слой активных антенн на существующие сотовые станции и, таким образом, снижает накладные расходы, связанные с установкой новых антенных систем и сотовых станций.

Усовершенствованная антенная система (AAS)
В антенном жаргоне 5G есть еще один термин, который разделяет акроним «AAS» с активными антенными системами: усовершенствованная антенная система (AAS). Чтобы показать, что активные антенные системы и усовершенствованные антенные системы - это не одно и то же, вот краткий обзор усовершенствованных антенных систем и их отличий от активных антенных систем.

Активные антенные системы используют интеллектуальную интеграцию активной решетки приемопередатчиков и пассивной антенной решетки в один аппаратный блок. Изображение: Qorvo (Щелкните изображение, чтобы увеличить)

Усовершенствованная антенная система или AAS состоит из антенной решетки, тесно интегрированной с аппаратным и программным обеспечением, необходимым для передачи и приема радиосигналов, а также с алгоритмами обработки сигналов для поддержки выполнения расширенных функций связи 5G. Это ключевой фактор в реализации методов формирования луча и MIMO в проектах 5G.

Усовершенствованные антенные системы обеспечивают большую управляемость для адаптации диаграмм направленности антенны к быстро меняющимся во времени условиям трафика и многолучевому распространению радиоволн. Они повышают производительность сети 5G как в восходящем, так и в нисходящем канале.

Techship - FAQ - Отличие активной и пассивной антенны

Вопрос

Как использовать NetworkManager и ModemManager в Linux для автоматического установления и поддержания соединения для передачи данных по сотовой сети?

Решение

Использование NetworkManager и ModemManager в Linux для автоматического установления и поддержания соединения для передачи данных по сотовой сети

В этом разделе часто задаваемых вопросов мы покажем, как настроить NetworkManager для автоматической настройки, установки и поддержания соединения для передачи данных по сотовой сети в вашей системе.

NetworkManager и ModemManager - это инструмент с открытым исходным кодом для Linux, позволяющий управлять несколькими типами сетей и интерфейсов, такими как Ethernet, Wi-Fi и т. Д. Он также может управлять сотовыми интерфейсами WWAN с помощью инструмента ModemManager.
Он поддерживается сообществом Freedesktop.org и управляется Александром Моргадо и другими участниками. посетите https://wiki.gnome.org/Projects/NetworkManager и https://www.freedesktop.org/wiki/Software/ModemManager/ для получения последней информации, исходного кода, справочных руководств по API, советов по отладке, вклада, списка рассылки и т.п.

ModemManager может обмениваться данными по нескольким типам каналов управления устройством, таким как QMI / RMNET, MBIM, MODEM / AT-команда и т. Д. Но поддержка проприетарных драйверов производителя или драйверов вне ядра ограничена. Такими драйверами являются gobinet, simcom_wwan и другие драйверы, предоставляемые напрямую производителями.

Во многих дистрибутивах Linux предустановлены NetworkManager и ModemManager, или их обычно можно легко установить с помощью системного диспетчера пакетов.
Например, в Ubuntu apt может установить его с помощью команды:
apt install network-manager

С помощью приведенных ниже команд проверьте, что в системе установлены оба инструмента и их версии.
NetworkManager -V
ModemManager -V

ModemManager (и NetworkManager) постоянно развиваются для лучшей совместимости с сотовыми устройствами, поэтому рекомендуется использовать последнюю версию инструментов и в случае возникновения проблемных ситуаций оценивать последние версии из источник и проверьте архивы списков рассылки на предмет возможных обсуждений возникшей проблемы.

Имейте в виду, что проекты NetworkManager и ModemManager не разрабатываются и не управляются напрямую поставщиками сотовых устройств, и совместимость с устройством, которое вы собираетесь использовать, может быть ограничена.Некоторые поставщики вносят свой вклад с помощью кода, чтобы сделать свои устройства полностью совместимыми, а другие - нет. Многие сотовые устройства могут быть настроены для предоставления стандартных типов сетевого интерфейса USB и канала управления, такого как интерфейс MBIM через USB-IF или собственный интерфейс QMI Qualcomm, который ModemManager пытается идентифицировать и с которым часто удается успешно работать, но есть и исключения. .

И NetworkManager, и ModemManager имеют интерфейсы командной строки (nmcli и mmcli соответственно), где вы можете взаимодействовать с инструментами управления.

Обратитесь к следующему часто задаваемому вопросу, если вы хотите получить более подробную информацию об использовании ModemManager только для настройки и управления сотовым устройством, но вручную установить, поддерживать соединение и сведения об IP-адресе сетевого интерфейса.
Практическое руководство: контролировать и настраивать подключение для передачи данных в Linux с помощью ModemManager в качестве диспетчера подключений?

Пусть ModemManager выведет список всех сотовых устройств, которые он обнаружил. В данном примере мы используем серию Alcatel IK41 с интерфейсом MBIM:
mmcli --list-modems
/ org / freedesktop / ModemManager1 / Modem / 0 [Alcatel] Mobilebroadband

Общие сведения и состояние модема можно просмотреть с помощью " --modem "вариант.
mmcli --modem = 0
-----------------------------
Общие | Путь к dbus: / org / freedesktop / ModemManager1 / Modem / 0
| идентификатор устройства: 998e478c5b14c75e16bffe6abaacabef22fb2f5b
-----------------------------
Оборудование | производитель: Alcatel
| модель: Mobilebroadband
| версия прошивки: MPSS.JO.2.0.2.c1.7-00004-9607_
| конфигурация оператора связи: по умолчанию
| ч / б ревизия: 0
| поддерживается: GSM-UMTS, LTE
| ток: GSM-UMTS, LTE
| id оборудования:
----------------------------- Система
| устройство: / sys / devices / pci0000: 00/0000: 00: 14.0 / usb3 / 3-1
| драйверы: option1, cdc_mbim
| плагин: Generic
| основной порт: cdc-wdm0
| порты: cdc-wdm0 (mbim), ttyUSB0 (at), ttyUSB2 (at), wwan0 (net),
| ttyUSB1 (qcdm)
-----------------------------
Статус | замок: сим-пин
| попытки разблокировки: sim-pin (3)
| состояние: заблокировано
| состояние питания: на
| качество сигнала: 0% (кешируется)
-----------------------------
Режимы | поддерживается: разрешено: 2 г; предпочтительно: нет
| разрешено: 3г; предпочтительно: нет
| разрешено: 4 г; предпочтительно: нет
| допускается: 2г, 3г; предпочтительно: 3g
| допускается: 2г, 3г; предпочтительно: 2g
| разрешено: 2г, 4г; предпочтительно: 4g
| разрешено: 2г, 4г; предпочтительно: 2g
| разрешено: 3g, 4g; предпочтительно: 3g
| разрешено: 3g, 4g; предпочтительно: 4g
| разрешено: 2г, 3г, 4г; предпочтительно: 4g
| разрешено: 2г, 3г, 4г; предпочтительно: 3g
| разрешено: 2г, 3г, 4г; предпочтительно: 2g
| ток: разрешено: 2г, 3г, 4г; предпочтительно: 2g
-----------------------------
Полосы | поддерживаются: egsm, dcs, pc, g850, utran-1, utran-8, eutran-1, eutran-3,
| эутран-7, эутран-8, эутран-20, эутран-28
| ток: egsm, dcs, pc, g850, utran-1, utran-8, eutran-1, eutran-3,
| эутран-7, эутран-8, эутран-20, эутран-28
-----------------------------
IP | поддерживается: ipv4, ipv6, ipv4v6
-----------------------------
SIM | Путь dbus: / org / freedesktop / ModemManager1 / SIM / 0

Убедитесь, что сотовое устройство управляется NetworkManager, и для него не указано состояние «неуправляемый».
nmcli device status
DEVICE TYPE STATE CONNECTION
cdc-wdm0 gsm disabled -
enp3s0 ethernet unmanaged -
lo loopback unmanaged -

Теперь вы должны создать профиль подключения в NetworkManager для вашего конкретного оператора связи и SIM-карты с Команда "nmcli connection add":
Например:
nmcli connection add type gsm ifname '*' con-name '3-sweden' apn 'data.tre.se' connection.autoconnect yes gsm.pin 0000

- тип gsm для всех типичных сотовых соединений, кроме типа cdma.
- ifname - это имя интерфейса управления, в данном случае cdc-wdm0, также можно использовать подстановочный знак для автоматического выбора.
- con-name - это имя профиля, которое вы хотите ему дать.
- apn предоставляется вашим оператором сети и сообщает модему, какую точку подключения он должен использовать для передачи данных.
- для параметра connection.autoconnect задано значение «да», при этом NetworkManager всегда будет пытаться автоматически подключиться и поддерживать соединение с этим профилем.
- gsm.pin позволяет указать PIN-код для SIM-карты, который NetworkManager попытается использовать, если для SIM-карты включена проверка PIN.

Доступно несколько дополнительных команд и атрибутов, таких как настройки имени пользователя и пароля для APN и т. Д. Полную информацию о командах см. В справке NetworkManager и на страницах руководства.

В случае успеха вы должны получить ответ, подобный этому:
Соединение «3-sweden» (cad6fcbf-2cb1-4796-b7e6-67b9f9635aef) успешно добавлено.

Теперь вы можете проверить статус с помощью команды:
nmcli device status
DEVICE TYPE STATE CONNECTION
cdc-wdm0 gsm connected 3-sweden
enp3s0 ethernet unmanaged -
lo loopback unmanaged -

Где подключено, должно быть указано состояние если установление соединения прошло успешно.

Если соединение не удалось или вы хотите получить более подробную информацию об устройстве и соединении, вы можете проверить команды:

Вы можете просмотреть текущий статус с помощью команды:
nmcli radio
WIFI-HW WIFI WWAN-HW WWAN
включен включен включен enabled

nmcli device show cdc-wdm
GENERAL.УСТРОЙСТВО: cdc-wdm0
GENERAL.TYPE: gsm
GENERAL.HWADDR: (неизвестно)
GENERAL.MTU: 1500
GENERAL.STATE: 100 (подключен)
GENERAL.CONNECTION: 3-sweden
GENERAL.CONNECTION: 3-sweden
GENERHAL. org / freedesktop / NetworkManager / ActiveConnection / 18
IP4.ADDRESS [1]: 2.68.73.130/30
IP4.GATEWAY: 2.68.73.129
IP4.ROUTE [1]: dst = 2.68.73.128/30, nh = 0.0.0.0, mt = 700
IP4.ROUTE [2]: dst = 0.0.0.0/0, nh = 2.68.73.129, mt = 700
IP4.DNS [1]: 80.251.201.177
IP4.DNS [2]: 80.251.201.178
IP6.АДРЕС [1]: 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f / 64
IP6.АДРЕС [2]: 2a02: aa1: 1017: 6d11: 6474: 7254: 7b72: eb09 / 64
IP6.ШЛЮЗ: 2a02: aa1: 1017: 6d11: 21e6: 9049: 6cfb: 8ac3
IP6.МАРШРУТ [1]: dst = ff00 :: / 8, nh = ::, mt = 256, table = 255
IP6.ROUTE [2]: dst = 2a02: aa1: 1017: 6d11 :: / 64, nh =: :, mt = 700
IP6.ROUTE [3]: dst = :: / 0, nh = fe80 :: 21e6: 9049: 6cfb: 8ac3, mt = 1024
IP6.ROUTE [4]: ​​dst = 2a02: aa1: 1017: 6d11 :: / 64, nh = ::, mt = 256
IP6.ROUTE [5]: dst = :: / 0, nh = 2a02: aa1: 1017: 6d11: 21e6: 9049: 6cfb: 8ac3, mt = 700
IP6.DNS [1]: 2a02: aa0 :: 55
IP6.DNS [2]: 2a02: aa0 :: 56

nmcli connection show
ИМЯ UUID ТИП УСТРОЙСТВА
3-sweden e946017f-2e9c-477b-89ad-4c31e7331d65 gsm cdc-wdm0

Теперь уже должен отображаться соответствующий IP-адрес устанавливается для сетевого интерфейса с помощью NetworkManager:
ifconfig
wwan0: flags = 4291 mtu 1500
inet 2.68.73.130 сетевая маска 255.255.255.252 широковещательная передача 2.68.73.131
inet6 2a02: aa1: 1017: 6d11: 6474: 7254: 7b72: eb scopeid 0x0
inet6 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f prefixlen 64 scopeid 0x0
ether 12: 60: 3d: ac: e9: 2f txqueuelen 1000 (Ethernet)
Пакеты RX 186 байтов 10886 (10.8 КБ)
ошибок RX 0 отброшено 0 переполнений 0 кадров 0
пакетов TX 5 байтов 480 (480,0 Б)
ошибок передачи 0 отброшено 0 переполнений 0 коллизий несущей 0 0

Теперь вы можете, например, проверить соединение через сетевой интерфейс, отправка запросов ping.
Тестирование соединения IPV4:
ping -4 -I wwan0 8.8.8.8
PING 8.8.8.8 (8.8.8.8) из 2.68.73.130 wwan0: 56 (84) байтов данных.
64 байта из 8.8.8.8: icmp_seq = 1 ttl = 118 time = 55,8 мс
64 байта из 8.8.8.8: icmp_seq = 2 ttl = 118 time = 45.4 мс
64 байта из 8.8.8.8: icmp_seq = 3 ttl = 118 time = 42,9 мс
--- 8.8.8.8 статистика ping ---
3 пакета переданы, 3 получены, потеря пакетов 0%, время 2003 мс
rtt мин / avg / max / mdev = 42,918 / 48,053 / 55,845 / 5,601 мс

Тестирование соединения IPV6: (если ваше мобильное устройство, сетевая подписка и APN поддерживают его)
ping -6 -I wwan0 2600 ::
PING 2600: 🙁 2600: 🙂 из 2a02: aa1: 1017: 6d11: 1060: 3dff: feac: e92f wwan0: 56 байтов данных
64 байта из 2600 ::: icmp_seq = 1 ttl = 46 time = 172 мс
64 байта из 2600 :: : icmp_seq = 2 ttl = 46 time = 171 мс
64 байта из 2600 ::: icmp_seq = 3 ttl = 46 time = 169 мс
64 байта из 2600 ::: icmp_seq = 4 ttl = 46 time = 168 мс
- - 2600 :: статистика пинга ---
4 пакета передано, 4 получено, потеря пакетов 0%, время 3004 мс
rtt min / avg / max / mdev = 167.921 / 170.037 / 172.272 / 1.651 мс

Соединение успешно, автоматическое переподключение работает при тестировании на отключение и повторное включение устройства.
Для дополнительных конфигураций, команд и доступных атрибутов обратитесь к страницам руководства для NetworkManager и ModemManager.

В чем разница между активными и пассивными антенными системами?

16 ноября 2015 г.

Узнайте, чем отличаются активные и пассивные системы.

Распределенная антенная система - отличный способ обеспечить постоянное покрытие вашего здания беспроводной связью. Если вы рассматриваете распределенную антенную систему для своего здания, вы должны знать, что есть два типа: активные и пассивные. Возможно, вы захотите узнать разницу между этими двумя системами, прежде чем решить, какую из них установить.

Пассивная антенная система

Конструкция распределенной антенной системы включает антенны, соединенные центральным контроллером.Контроллер подключается к базовой станции назначенного оператора беспроводной связи. Здесь ваша система может быть пассивной или активной. Пассивная распределенная антенная система может захватывать сигналы сотовых телефонов с крыши здания и передавать эти сигналы по фидерным кабелям для распределения по всему зданию.

Активная антенная система

Активная система аналогична пассивной, за исключением того, что вместо обычных фидерных кабелей активная распределенная антенная система передает сигнал с крыши на оптоволоконные кабели.В активной системе оптоволоконные кабели придают сигналам усиление и усиление по пути. Это приводит к более быстрым и надежным беспроводным возможностям в вашем здании.

Будь то пассивная или активная, распределенная антенная система покроет множество абонентов, а также восполнит пробелы в услугах вашего провайдера беспроводной связи. В результате вы получите стабильную и надежную сотовую связь. Распределенная антенная система повысит надежность ваших зданий для передачи радиочастот от пожарных, полиции и различных служб быстрого реагирования для обеспечения безопасности вашего имущества и жителей здания.FiberPlus здесь, чтобы соединить вас с высококачественными распределенными антенными системами уже сегодня.

FiberPlus предоставляет услуги передачи данных для ряда различных рынков с помощью оптоволокна с 1992 года. То, что начиналось как компания по прокладке кабелей для локальных сетей, превратилось в ведущую телекоммуникационную компанию, которая может обеспечить Ричмонд, штат Вирджиния, Балтимор, Мэриленд, Вашингтон, округ Колумбия, и районы Северной Вирджинии с рядом различных услуг. Эти услуги теперь включают:

  • Структурированная кабельная система
  • Электронные системы безопасности
  • Распределенные антенные системы
  • Аудиовизуальные услуги
  • Службы поддержки
  • Специальные системы
  • Услуги по проектированию / строительству

FiberPlus обещает сообществам, в которых мы обслуживаем, что мы будем продолжать расширяться и развиваться по мере внедрения новых технологий в телекоммуникационной отрасли.

Есть вопросы? Заинтересованы в одной из наших услуг? Позвоните в FiberPlus сегодня 800-394-3301, напишите нам по адресу [email protected] или посетите нашу страницу контактов.

Вам нравится нажимать «Нравится» и «Подписаться»? Не забудьте перейти на наши официальные страницы в Google+, Pinterest, Facebook, Twitter и LinkedIn сегодня

Связанные

Эта запись была размещена на Понедельник, 16 ноября 2015 г. 17:46.Вы можете следить за любыми ответами на эту запись через RSS 2.0 канал. И комментарии и запросы в настоящий момент закрыты.

Кабели, Коаксиальный Кабель, Кабельные Соединители, Адаптеры, Аттенюаторы, Части СВЧ

Пассивная антенна - это излучающий элемент, полностью состоящий из пассивных компонентов. Обычно это означает, что пассивная антенная система - это система, по крайней мере, с пассивным излучателем (антенным элементом), пассивным согласованием импеданса, пассивным балансиром, пассивной настройкой (емкостной или индуктивной) и пассивным межсоединением (обычно с сопротивлением 50 или 75 Ом).Циркулятор или изолятор также можно рассматривать как часть пассивной антенны, в зависимости от того, упакована ли антенная система как единое целое или как отдельные части. В некоторых случаях термин антенна может использоваться для описания антенного элемента или конструкции, а также антенной системы.

Активная антенная система использует некоторый метод активного электрического улучшения или управления для обеспечения улучшенных характеристик антенны для данного приложения. Активные компоненты антенны могут состоять из усилителей, таких как малошумящие усилители (LNA) или усилители мощности (PA), активной фильтрации (настраиваемые фильтры или переключаемые блоки фильтров) или, возможно, даже секций излучателей с переключаемой антенной.Активные антенны позволяют управлять и повышать производительность, которые могут быть задействованы / настроены вручную или могут быть включены автоматически с помощью программного обеспечения или аналоговых / цифровых систем управления. Активные антенны имеют решающее значение для многих приложений, где требуются дополнительные степени свободы, возможность настройки, повышенная мощность сигнала на излучатель антенны и от него или настраиваемая антенна. Активная антенна может обеспечить лучшее подавление нежелательных сигналов, более низкое отношение сигнал / шум (SNR) при использовании LNA близко к антенне, высокую мощность передачи, лучшее согласование импеданса с антенной и другие преимущества в производительности в зависимости от используемой технологии активной антенны.

Более продвинутая версия активной антенны - это активная антенная система (AAS), которая может использовать полный компонент передачи / приема (TRX) вместе с регулировкой фазы и амплитуды для формирования диаграммы направленности. Другие формы AAS включают в себя возможность множественного входа и выхода (MIMO), которая включает цифровую обработку, которая обеспечивает множественные пространственные потоки от многоэлементной антенной решетки. Антенные решетки могут использовать аналоговое формирование луча, цифровое формирование луча или гибридное формирование луча в зависимости от технологии, используемой для управления антенной решеткой AAS с формированием луча.Еще более продвинутый AAS может включать в себя всю антенную решетку, TRX, модуляцию / демодуляцию, цифро-аналоговое преобразование (DAC), аналого-цифровое преобразование (ADC), цифровую обработку, формирование диаграммы направленности, MIMO, агрегацию несущих (CA). и сетевое коммуникационное оборудование в одном модуле, как это сделано с новейшими модулями 4G LTE AAS и планируется для инфраструктуры 5G.

Активные антенны также могут быть частью интеллектуальной антенны или когнитивного радио и включать некоторую осведомленность об электромагнитном (ЭМ) спектре в своей среде или включать возможность внешнего предоставления информации.Таким образом, интеллектуальная антенна может перенастроить себя для достижения наилучших характеристик в текущих условиях. Система когнитивного радио может даже иметь возможность узнавать о своей среде и динамике беспроводной связи в ее среде и разрабатывать стратегии для улучшения своих услуг с использованием технологии активных антенн или других технологий радиосвязи.

Обычно активные антенны более дороги и сложны, чем пассивные антенны, поэтому у поставщиков активных антенн меньше доступных вариантов.Кроме того, с активными антеннами может быть сложнее устранять неисправности и обслуживать, чем с пассивными антеннами, хотя некоторые активные антенны и AAS могут также включать технологию встроенного самотестирования (BIST) и встроенную диагностику (BID), которая помогает в процессе устранения неполадок. . Во многих случаях активная антенна или AAS является частью гораздо более крупной инфраструктуры связи и должна работать очень специфическим образом, что делает активную антенну или AAS полезными только для этого конкретного приложения. С пассивной антенной часто можно использовать множество различных антенн в зависимости от необходимости или меняющихся требований.

Активные и пассивные антенны | Блог о беспроводном будущем

Если вы академический исследователь физического уровня, как я, вы могли бы привыкнуть рассматривать базовую станцию ​​как единое целое, которое принимает цифровой сигнал данных в качестве входа, а затем выдает электромагнитную радиоволну (или наоборот в восходящем канале). . Реальность совсем другая, по крайней мере, так было раньше.

Традиционная базовая станция состоит из трех основных компонентов: блока основной полосы частот (BBU), который отвечает за цифровую обработку сигнала, блока радиосвязи, который создает аналоговый радиочастотный (RF) сигнал, и пассивной антенны, которая излучает радиочастотные сигналы с постоянная диаграмма направленности.Из-за ограничений по размеру и весу мачт и башен радиостанция и BBU размещаются внизу, а между антенной и радиостанцией проходит длинный радиочастотный фидерный кабель, что приводит к значительным потерям мощности. Это проиллюстрировано как «Шаг 1» на рисунке ниже. Один BBU может поддерживать несколько радиомодулей, развернутых на одном сайте, которые могут охватывать разные полосы частот или секторы ячеек (это не показано).

Рисунок: Развитие технологии базовых станций прошло три основных этапа.На шаге 1 антенна находится на мачте, а радио и BBU - под ней. Короткий синий кабель передает цифровые сигналы основной полосы частот, а длинный фиолетовый кабель передает аналоговые радиочастотные сигналы. На шаге 2 радиомодуль находится рядом с антенной, поэтому фиолетовый радиочастотный кабель короче. На шаге 3 антенна и радиоприемник объединяются в единую коробку. Несколько антенн и радиостанций могут содержаться в одной коробке, которая называется AAS. BBU может быть расположен под AAS или «в облаке».

Теперь, когда радиооборудование уменьшилось в размерах, принято использовать удаленные радиоблоки, которые размещаются в вышке, рядом с антенной, а не рядом с BBU.На рисунке выше это обозначено как «Шаг 2» и стало обычным явлением в эпоху 4G. Тогда потребуется только короткий RF-фидерный кабель, в то время как оптическое волокно можно протянуть от BBU к радиостанции. Следующим шагом в разработке является активная антенна , которая объединяет антенну и радиомодуль в единый блок. Существует множество типов активных антенн, от одноантенных блоков с постоянной диаграммой направленности до антенн Massive MIMO, которые адаптируют диаграммы направленности путем формирования диаграммы направленности. Чтобы различать эти вещи, в отрасли используется термин усовершенствованная антенная система (AAS) для обозначения активных антенных решеток Massive MIMO.Эта установка обозначена на рисунке как «Шаг 3» и становится доминирующим подходом в эпоху 5G. Чтобы ограничить пропускную способность оптического волокна между AAS и BBU, AAS может выполнять ограниченный набор обработки основной полосы частот для сжатия / распаковки сигналов.

Таким образом, последние радиоинтегрированные активные антенны очень похожи на то, что исследователи физического уровня визуализируют в течение некоторого времени: единый блок, который принимает цифровые сигналы в качестве входных и излучает радиочастотный сигнал. Малые соты могут даже включать BBU в активную антенну, в то время как при развертывании макросоты BBU преднамеренно сохраняется отдельно, чтобы его можно было использовать совместно с несколькими активными антеннами (его даже можно переместить на ближайший «облачный» компьютер).Появление технологии AAS является ключевым фактором для развертывания Massive MIMO; единый блок с 64 антеннами и 64 радиомодулями можно сделать довольно компактным, в то время как развертывание с 64 отдельными антенными блоками, 64 отдельными радиоблоками и равным количеством кабелей не имеет практического смысла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
