Ленточный монолитный фундамент чертеж: План фундамента ленточного чертеж

чертеж и схемы в разрезе

Содержание

• 1 Виды ленточных фундаментов
• 2 Какие факторы берутся в расчет?
• 3 Как правильно делать чертеж фундамента?
• 4 Заглубление фундамента
• 5 Самостоятельный чертеж

В настоящее время самым популярным типом фундамента в частном строительстве является ленточный. Он достаточно универсален и несложен в исполнении, возвести его под силу даже новичкам, не имеющим опыта в области строительства. Началу строительных работ всегда предшествует этап проектирования. От того, насколько точным и продуманным будет чертеж ленточного фундамента, зависит качество основания дома и, соответственно, надежность всего здания целиком.

Виды ленточных фундаментов

Ленточные основания по своему конструктивному устройству бывают двух видов:

• Монолитные – осуществляется равномерная заливка бетонного раствора в опалубку.
• Сборные – состоят из готовых железобетонных конструкций и бетона, которым они заливаются.

План фундаментов разного типа, разумеется, будет иметь отличительные особенности.

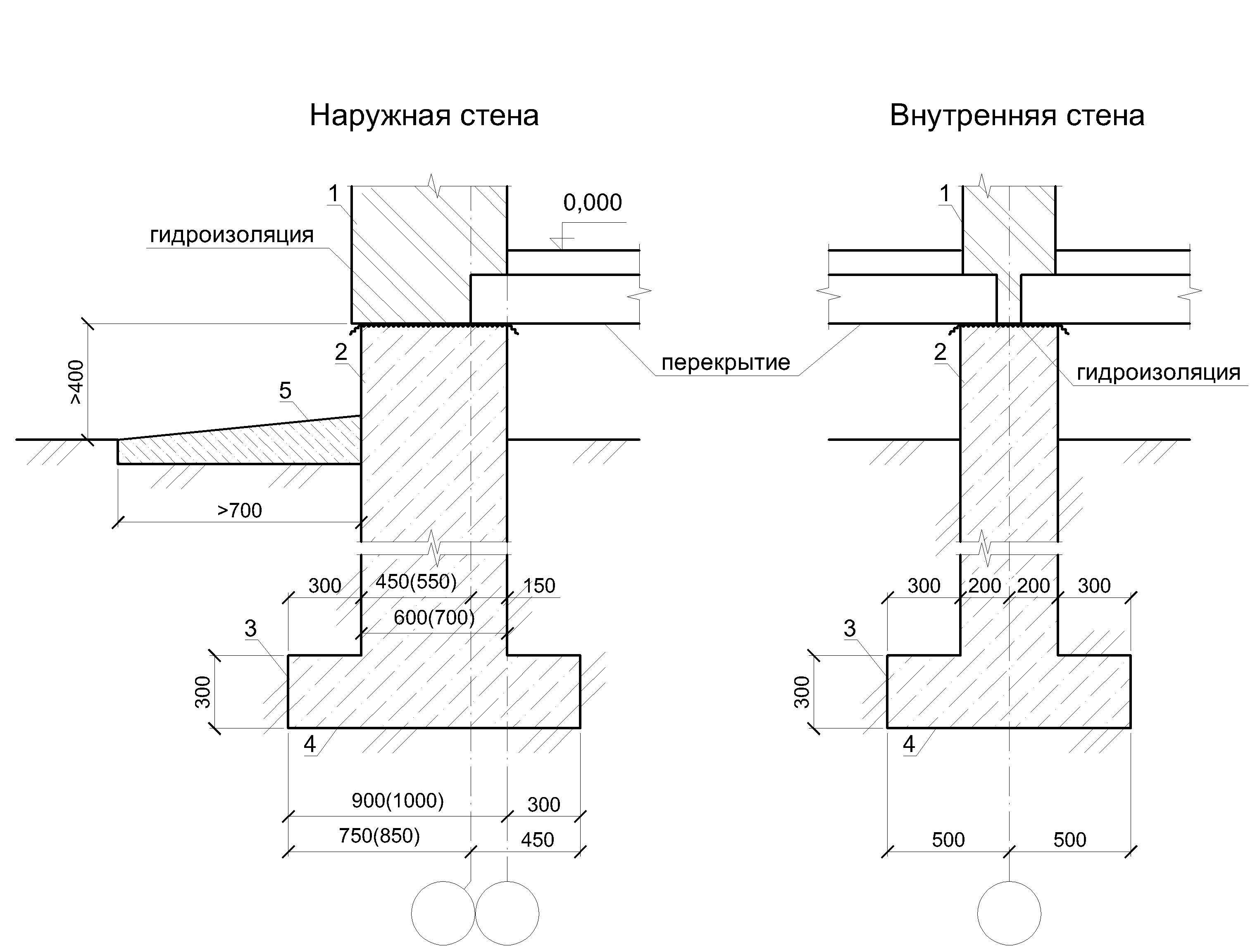

Фундамент в разрезе: разные типы

Какие факторы берутся в расчет?

Составляя план фундамента, необходимо брать в расчет следующие факторы:

• Особенности грунта. Необходимо знать глубину промерзания поверхности, уровень, на котором располагаются грунтовые воды, и качественный характер состава почвы. Эти показатели будут в первую очередь определять глубину заложения фундамента.
• Нагрузка, испытываемая основанием. Определяется она итоговым весом будущего здания. Причем учитывать необходимо не только вес стройматериалов, фактически ушедших на стенки, кровлю и перекрытия, но и массу мебели, людей, находящихся внутри, а также нагрузку, оказываемую ветром и снежным покровом.

Как правильно делать чертеж фундамента?

Итак, вот основные рекомендации, которые помогут вам максимально качественно прорисовать фундамент на плане:

1. Выбирайте масштаб 1:100 либо 1:400.
2. Рекомендуемая толщина линий – 0,5-0,8мм. Каждая линия должна быть точной и четкой.
3. В первую очередь обозначьте подошву фундамента. Места углублений и отверстий, предназначенных для размещения коммуникаций, обозначайте пунктиром.
4. В случае необходимости дополняйте чертеж ленточного фундамента сносками и пояснительными заметками.
5. Если планируется возводить сложный фундамент, чертеж целесообразно разделить на несколько частей. Каждый сложный участок лучше всего представить отдельной схемой. Разрез фундамента со сложными конструктивными элементами удобнее рисовать в масштабе 1:25 или 1:50.

Помимо непосредственно чертежа рекомендуется отдельно нарисовать схему арматурного каркаса, а также, при необходимости, схему расположения гидро- и теплоизоляционных материалов.

Заглубление фундамента

Этот показатель зависит от природных факторов, характерных для местности, а также от технических параметров возводимого здания.

Если дом будет тяжелой постройкой с подвалом, мансардой или имеющими большой вес перегородками, то приоритетным является фундамент глубокого заглубления. В таких случаях требуется усиленное армирование основания. Мелкозаглубленные фундаменты применяются для легких построек на грунтах с хорошими несущими характеристиками.

В любом случае при любом типе фундамента нижний его уровень должен как минимум на 0,25м быть ниже отметки, на которой промерзает грунт.

Самостоятельный чертеж

Если планируется небольшая дачная постройка, то вполне подойдет выполнение простого бумажного эскиза. Если речь идет о серьезном строительстве дома, то лучше отрисовать схему в специальном графическом редакторе – Автокаде, Компасе или Архикаде.

План ленточного фундамента: чертеж

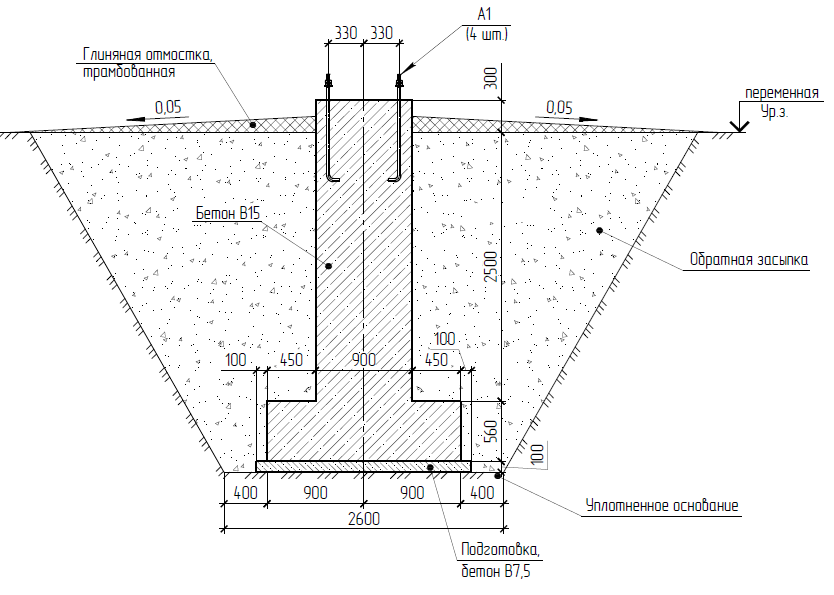

Ленточный фундамент в разрезе

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock
detector

План ленточного фундамента: чертеж монолитного

В частном и общественном домостроении часто используется несущее основание ленточного типа. Оно считается самым практичным и не требующим больших финансовых затрат, а также применения тяжелой специальной техники. Но предварительно необходимо правильно распланировать ленточный фундамент, чертеж, проект и просчет – вот чего требует любое основание, чтобы быть действительно прочным и обеспечить устойчивость всего строения.

• Расчет глубины и ширины ленточного фундамента
• Расчет несущей способности фундамента
• Особенности мелкозаглубленного фундамента
• Пример планирования, расчета материалов и размера фундамента дома

Расчет глубины и ширины ленточного фундамента

Проект учитывает планировку, размеры и ширину наружных, внутренних несущих стен, под которыми устраивается монолитный или блочный фундамент

Проектирование работает с основными параметрами, поэтому прежде, чем создавать план дома, необходимо знать характеристики грунта, габариты будущего строения. Для крупного объекта жилого назначения, фундамент должен заглубляться ниже точки промерзания грунта до 0,6 м, при этом общая глубина залегания может достигать 2-3 м, особенно на мягких и подвижных грунтах.

Легкое второстепенное сооружение или деревянная конструкция может быть углублена до полуметра. Однородные и прочные грунты допускают заглубление фундамента на 0,45м.

Проект учитывает планировку, размеры и ширину наружных, внутренних несущих стен, под которыми устраивается монолитный или блочный фундамент. Минимальная ширина несущей основы должна быть не меньшей, чем ширина стен. Допустимо свисание стенового элемента над фундаментом, но не более 13 см и при обустройстве только одного типа несущей основы – это железобетонный фундамент. Он обладает большей прочностью в сравнении с материалами строения стен, поэтому имеет способность выдерживать массивные нагрузки. Зауженный фундамент позволит сэкономить на расходах материалов и арматуры.

В зависимости от того, насколько широким будет фундамент, его подошва, производится расчет общей ширины несущей конструкции. Для этого в проекте отражаются все нагрузки (сумма), давящие на фундамент. Поэтому предварительный план дома будет как раз кстати, как и заключение геологоразведчиков, где указаны основные моменты: свойства грунта, уровень промерзания и высота водоносных грунтовых слоев.

Совет! Если есть справочники по геологоразведочным данным, то точку промерзания грунта и пучнистость, тяжесть грунтов можно узнать оттуда. В этом случае заказывать геологическую разведку не придется. Но в пучнистых грунтах есть вероятность изменения уровня грунтовых вод, поэтому лучше подстраховаться, чтобы не переделывать потом не только проект, но и сам фундамент дома.

Не стоит забывать, что под несущую основу обязательно устраивается песчаная или гравийная мелкофракционная подушка шириной до 10-20 см, поэтому траншея выкапывается с учетом данной глубины. Можно брать песко-гравийную смесь в соотношении 40:6.

Ширина несущей основы просчитывается из суммарной нагрузки стеновых панелей, перекрытий, крыши и чистого веса материалов. К этой массе добавляется еще вес меблировки и всего того, что будет в помещениях, поэтому план дома должен предусматривать и такие нюансы.

Важно! Размеры подошвы фундамента высчитываются так, чтобы величина нагрузок не была более допустимого веса на грунтовые слои строительной площадки! Расчетное сопротивление грунта не должно быть меньше, чем удельный вес давления массы строения.

Если план дома предполагает конструкцию в виде прямоугольника или квадрата, то вычислить необходимый объем и размер достаточно просто, другое дело – заливка сложных оснований. Тут придется разделить каждый узел на основные элементы и по ним рассчитать объемы, размеры, затем сложив полученные значения. После расчетов легко продумать количество необходимых для строительства фундамента материалов, бетонной смеси, арматуры, опалубки и прочего.

Расчет несущей способности фундамента

Знание максимальной нагрузки на грунт необходимо для расчета массы здания

Несущей способностью называется максимально возможная нагрузка на фундамент, которую он способен выдержать без потери качественных и прочностных характеристик. Как правило, показатель включает определенные сроки образования прогибов, уровень жесткости и ширину раскрытия трещин.

Грунтовые массы состоят из частиц, заполняемых водой, воздухом. Под воздействием нагрузки частицы сжимаются, изменяя свою форму, поэтому грунт в общей массе так же меняется и может даже иногда выступать из-под несущей основы.

Это называется подвижками, вследствие которых, даже монолитный фундамент может перекоситься, дом дает осадку, теряет устойчивость. Поэтому, начиная продумывать проект или план строения важно учитывать подобные факторы.

Важно! Знание максимальной нагрузки на грунт необходимо для расчета массы здания. При превышении показателей происходит смещение грунтов на недопустимую величину. Осадка монолитного, блочного или свайного ленточного фундамента определяется по соотношению расчетов деформации и напряжения – это среднее значение давления, которое оказывает свое действие на грунтовые массы.

Особенности мелкозаглубленного фундамента

Такой тип несущей основы не нужно делать высоким, чтобы не превышать допустимые нормы жесткости

Такой тип несущей основы не нужно делать высоким, чтобы не превышать допустимые нормы жесткости. Достаточной высотой считается 40-50 см. Кроме придания ненужных качеств, высокий фундамент влечет за собой перерасход арматуры и бетонной смеси.

Низкая же несущая основа – более экономичное и достаточно прочное сооружение.

Тепло-, гидроизолирующие материалы помогут улучшить показатели и надежность постройки. Поэтому при проектировании плана дома, стоит основательно продумать каждый узел на основании фактических значений, показаний и характеристик.

Пример планирования, расчета материалов и размера фундамента дома

Замеры длины, ширины, высоты необходимы для расчетов размеров монолитного железобетонного фундамента

Строительные материалы, необходимые для проведения работ:

• Чистый песок мелкозернистой фракции;
• Щебень, гравий мелкой фракции;
• Цемент;
• Армирующий пруток, проволока, стержни из стали;
• Основа подземной части фундамента: бутовый камень, проволока, металлические отрезки.

Любая несущая основа состоит из наземной и подземной части. Замеры длины, ширины, высоты необходимы для расчетов размеров монолитного железобетонного фундамента. Для того, чтобы определить объем заливаемой площади надземной части суммируется длина траншеи по периметру, умноженная на показатели ширины и планируемой высоты, лучше это отразить в плане дома. Пример: если общая длина несущей основы равна 30 м, ширина не более 30 см, а суммарная глубина в 1 м, то объем фундамента составляет 9 м3.

Эти же данные помогут купить нужное количество песка и цемента, а вот арматуры необходимо столько, чтобы уложить в 2 раза по всему периметру фундаментной основы, то есть длина несущего основания умножается на 2 и получается 60 м. Вот 60 метров арматуры и нужно. Но при этом арматурные прутки проходят в вертикальном положении в нарезке по 1 метру (высоте залегания). Шаг прута 50 см, а значит, придется докупить 60 прутов арматуры по 1 метру длины. Итог: 60 м + 60 м = 120 метров арматурного прута необходимо для фундамента нашего строения. И все это должно быть учтено в проекте.

Кроме того, необходимо рассчитать количество досок для опалубки. Это несложно: умножить высоту надземной части несущей основы на длину опалубки и еще на 2. Таким образом высчитывается смета по плану будущего строения, где указывается каждый узел, соединение и учитываются мелочи и нюансы.

строительных чертежей. Раздел B: Бетонная конструкция

Строительные чертежи. Раздел B: Бетонная конструкция

Карибское бедствие Проект смягчения последствий Осуществляется Организацией американских государств Отдел устойчивого развития и окружающей среды для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

Введение | Раздел А | Раздел Б| Раздел С | Раздел D | Раздел Е | Раздел F  | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел Б | Раздел С | Секции D-G

Рисунок B-1 : Допустимое расположение ленточных фундаментов

Все наружные стены и внутренние несущие стены должны опираться на усиленные бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески, мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов. под землей, толщиной не менее 9 дюймов и шириной не менее 24 дюймов или минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть увеличен до минимума 2 6 дюймов



Рисунок B-2 : Типовая деталь фундамента

Когда отдельные железобетонные колонны или колонны из бетонных блоков используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и толщиной 12 дюймов.

Для фундаментов колонн минимальное армирование должно быть стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.



Рисунок B-3 : Армирование ленточных фундаментов

Армирование фундамента необходимо для обеспечения непрерывности структура. Это особенно важно в случае плохого грунта или при здание может быть подвержено землетрясению. Предполагается, что армирование деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы фундаментов минимальное армирование должно состоять из 2-х стержней № 4 (“”), уложенных продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.



Рисунок B-4 : Бетонный пол в деревянной конструкции



Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с Деревянное строительство

Приемлемое устройство фундамента небольшого деревянного дома с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром. их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию, и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.



Рисунок B-6 : Типовые детали кирпичной кладки

Бетонные блоки, используемые в стенах, должны быть прочными и не иметь трещин и их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a минимальная толщина 1″. Наружные стены лучше строить толщиной 8″. бетонный блок. Ненесущие перегородки можно соорудить из блоков с номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. Это нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и перекрестки. Дверные и оконные косяки должны быть усилены.

Рекомендуемая минимальная арматура для конструкции из бетонных блоков выглядит следующим образом:

1. Стержни диаметром 4 дюйма на углах по вертикали.
2. Стержни диаметром 2 дюйма на стыках по вертикали.
3. Стержни диаметром 2 дюйма на косяках дверей и окон
4. для армирования горизонтальной стены используйте стержни Dur-o-waL (или аналогичные) или стержни. каждый второй курс следующим образом:

Блоки 4 дюйма 1 бар
6-дюймовые блоки 2 стержня
8-дюймовые блоки 2 стержня

5. Для армирования вертикальной стены используйте стержни, расположенные следующим образом:

4-дюймовые блоки 32
6-дюймовые блоки 24
8-дюймовые блоки 16

Рисунок B-7 : Деталь бетонной колонны

Столбцы должны иметь минимальные размеры 8 x 8 дюймов и могут быть образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других. Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на 6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью высота до поясного хода (кольцевой балки) у каждого дверного косяка.



Рисунок B-8 : Альтернативные варианты расположения фундамента для блочной кладки

Этот железобетонный фундамент выполнен монолитно с плита перекрытия. Состоит из серии плитных утолщений под стены с минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо уплотненный гранулированный материал.



Рисунок B-9: Деталь плиты перекрытия

Железобетонная плита перекрытия остается свободной от периметра стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм. Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.



Рисунок B-10 : Альтернативная деталь перекрытия

Висячая железобетонная плита привязана к внешней балка на уровне пола. Важна верхняя (стальная) арматура. Главный арматура должна быть порядка «диаметра в центрах 9 дюймов», а распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.



Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках. столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии. Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры. столбец.



Рисунок B-12 : Устройство армирования подвесных плит

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-13 : Устройство усиления для Подвесные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-14 : Устройство усиления для Подвесные консольные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими. Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-15 : Устройство усиления для Подвесные лестницы
